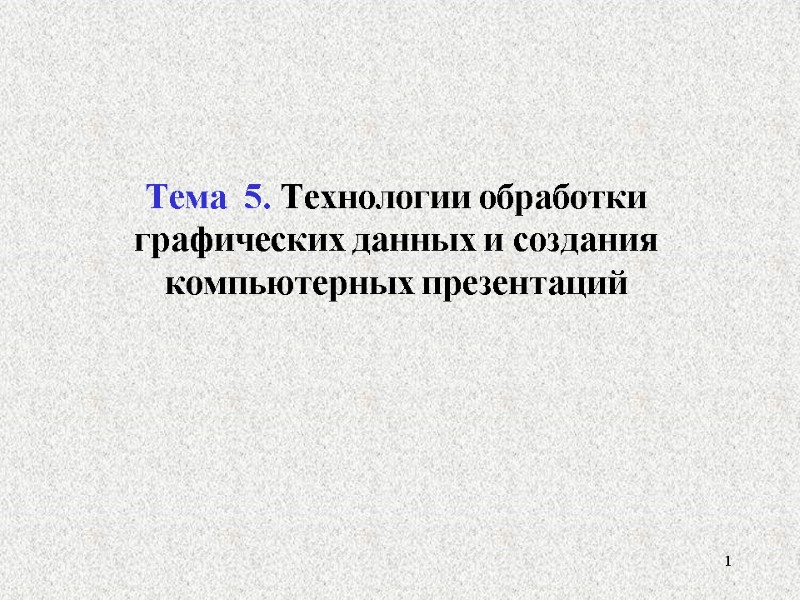

1 Тема 5. Технологии обработки графических данных и

1 Тема 5. Технологии обработки графических данных и создания компьютерных презентаций 1

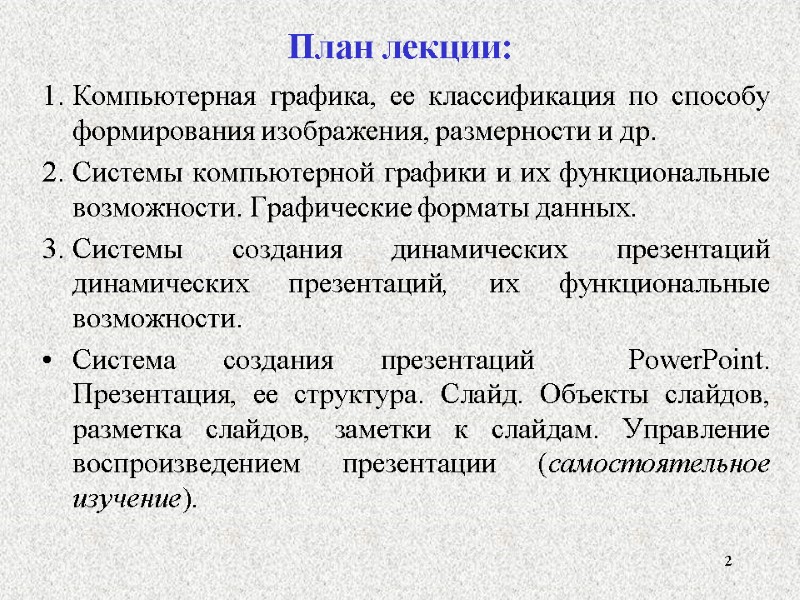

План лекции: Компьютерная графика, ее классификация по способу формирования изображения, размерности и др. Системы компьютерной графики и их функциональные возможности. Графические форматы данных. Системы создания динамических презентаций динамических презентаций, их функциональные возможности. Система создания презентаций PowerPoint. Презентация, ее структура. Слайд. Объекты слайдов, разметка слайдов, заметки к слайдам. Управление воспроизведением презентации (самостоятельное изучение). 2

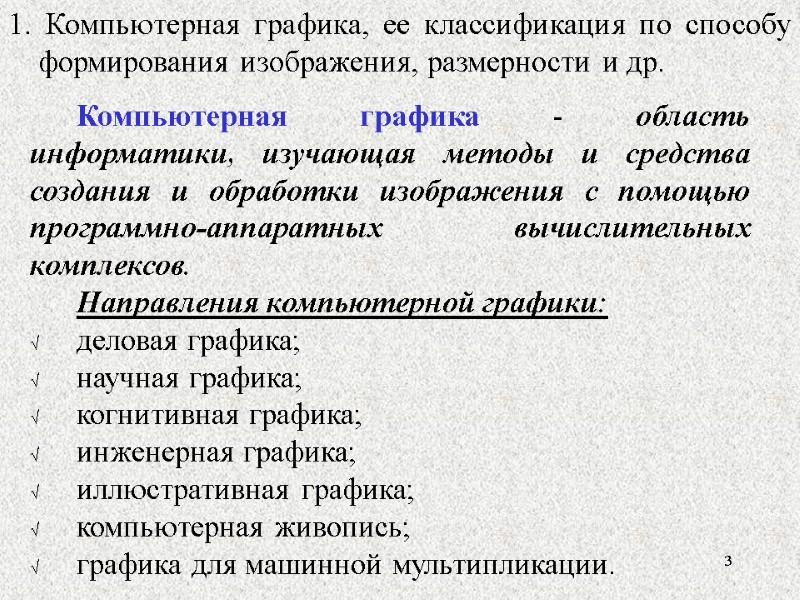

Компьютерная графика, ее классификация по способу формирования изображения, размерности и др. 3 Компьютерная графика - область информатики, изучающая методы и средства создания и обработки изображения с помощью программно-аппаратных вычислительных комплексов. Направления компьютерной графики: деловая графика; научная графика; когнитивная графика; инженерная графика; иллюстративная графика; компьютерная живопись; графика для машинной мультипликации.

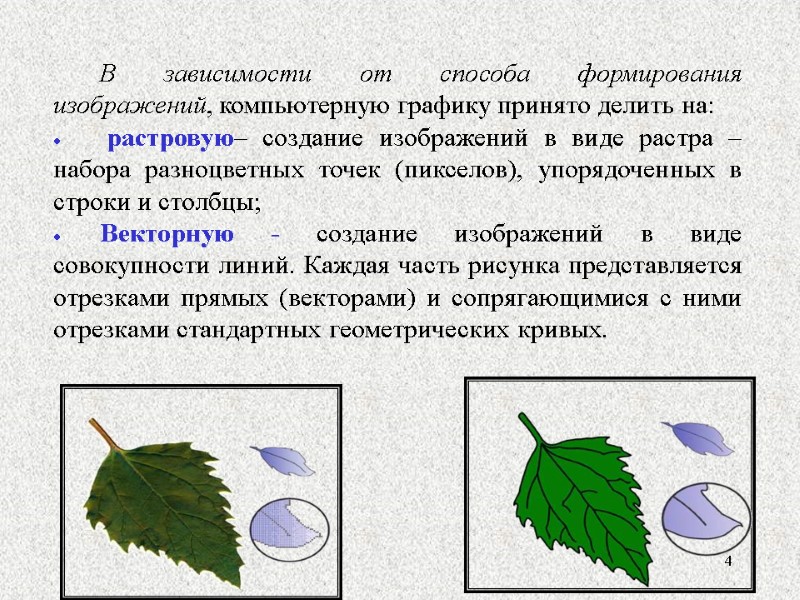

4 В зависимости от способа формирования изображений, компьютерную графику принято делить на: растровую– создание изображений в виде растра – набора разноцветных точек (пикселов), упорядоченных в строки и столбцы; Векторную - создание изображений в виде совокупности линий. Каждая часть рисунка представляется отрезками прямых (векторами) и сопрягающимися с ними отрезками стандартных геометрических кривых.

Растровая графика 5

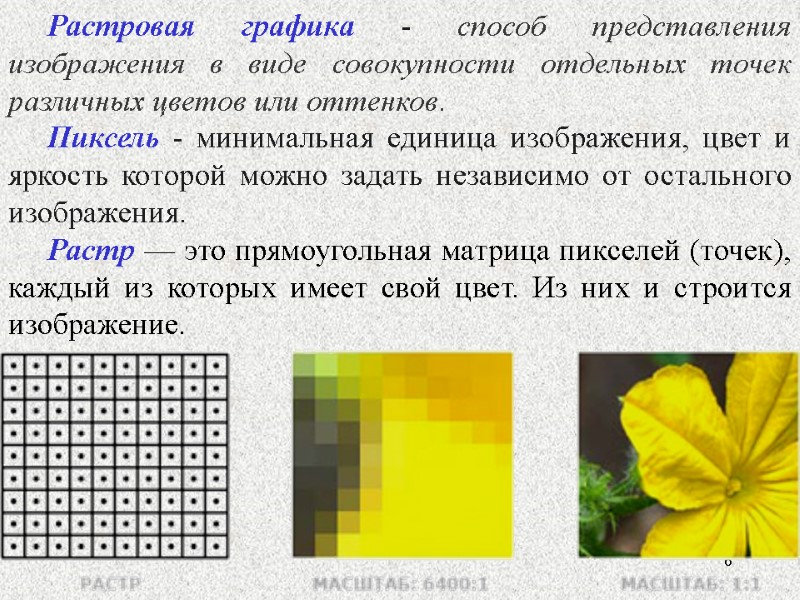

6 Растровая графика - способ представления изображения в виде совокупности отдельных точек различных цветов или оттенков. Пиксель - минимальная единица изображения, цвет и яркость которой можно задать независимо от остального изображения. Растр — это прямоугольная матрица пикселей (точек), каждый из которых имеет свой цвет. Из них и строится изображение.

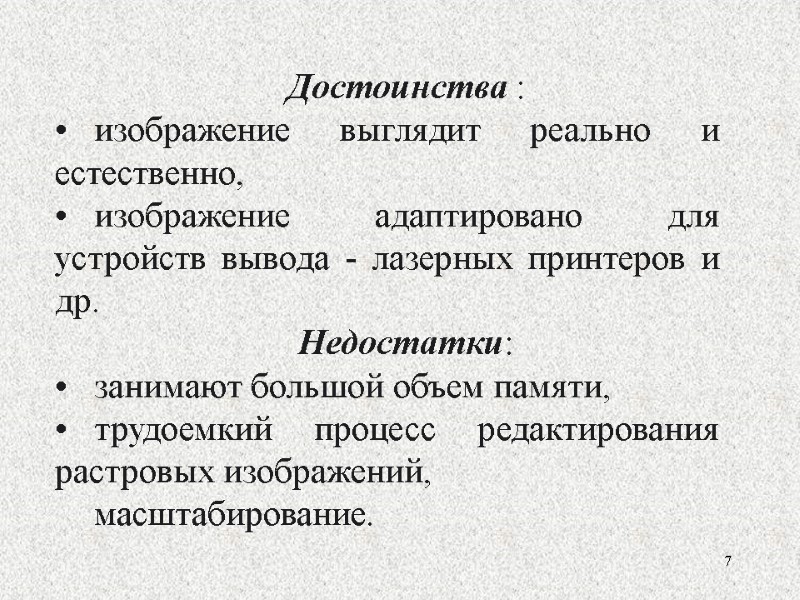

7 Достоинства : изображение выглядит реально и естественно, изображение адаптировано для устройств вывода - лазерных принтеров и др. Недостатки: занимают большой объем памяти, трудоемкий процесс редактирования растровых изображений, масштабирование.

Одной из главных проблем растровых файлов является масштабирование: При существенном увеличении изображения появляется зернистость, ступенчатость, картинка может превратиться в набор неряшливых квадратов (увеличенных пикселей). Растровое изображение и его увеличенная копия 8

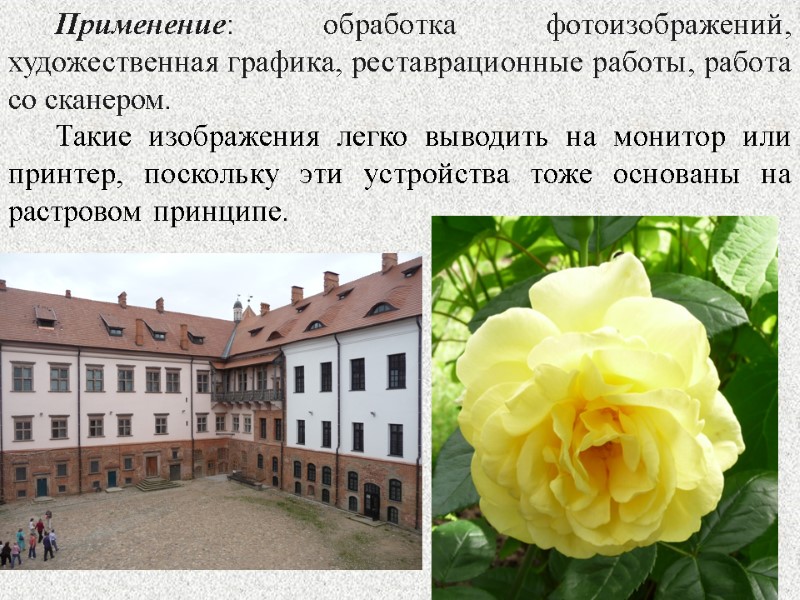

Применение: обработка фотоизображений, художественная графика, реставрационные работы, работа со сканером. Такие изображения легко выводить на монитор или принтер, поскольку эти устройства тоже основаны на растровом принципе. 9

Векторная графика 10

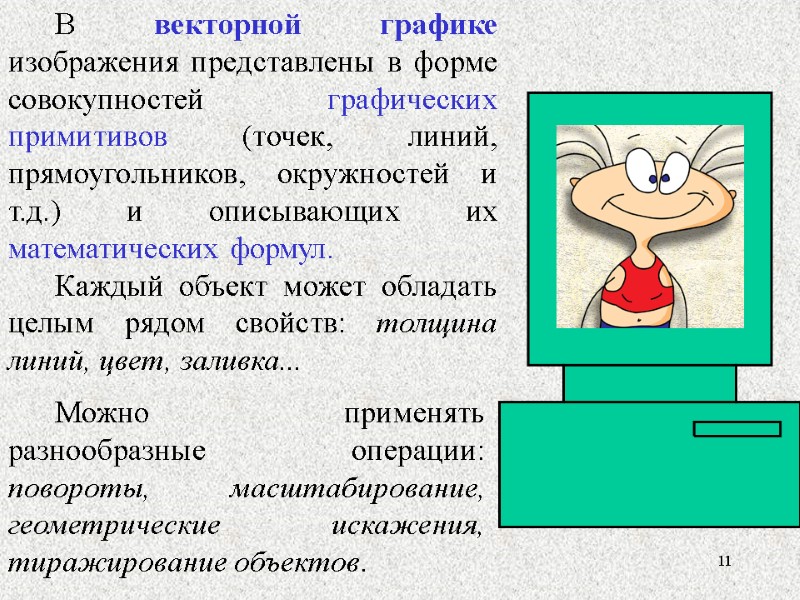

В векторной графике изображения представлены в форме совокупностей графических примитивов (точек, линий, прямоугольников, окружностей и т.д.) и описывающих их математических формул. Каждый объект может обладать целым рядом свойств: толщина линий, цвет, заливка... 11 Можно применять разнообразные операции: повороты, масштабирование, геометрические искажения, тиражирование объектов.

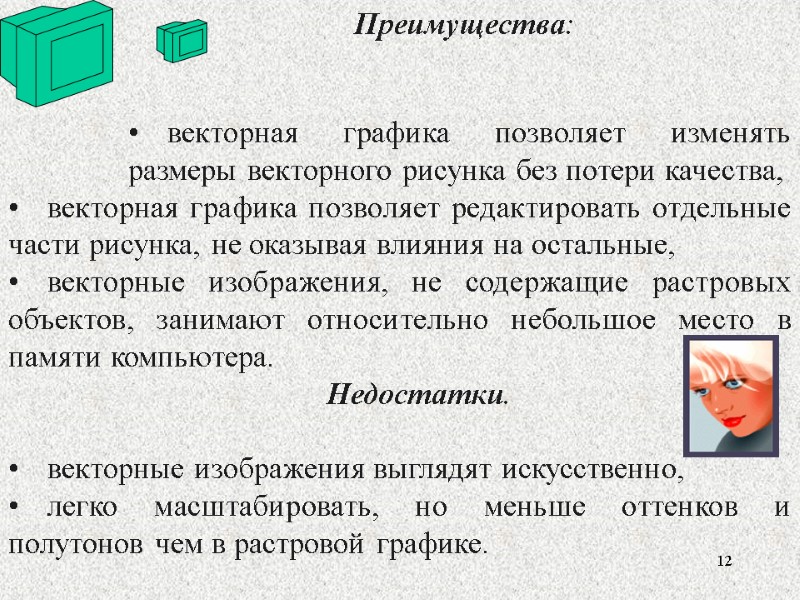

12 векторная графика позволяет изменять размеры векторного рисунка без потери качества, векторная графика позволяет редактировать отдельные части рисунка, не оказывая влияния на остальные, векторные изображения, не содержащие растровых объектов, занимают относительно небольшое место в памяти компьютера. Недостатки. векторные изображения выглядят искусственно, легко масштабировать, но меньше оттенков и полутонов чем в растровой графике. Преимущества:

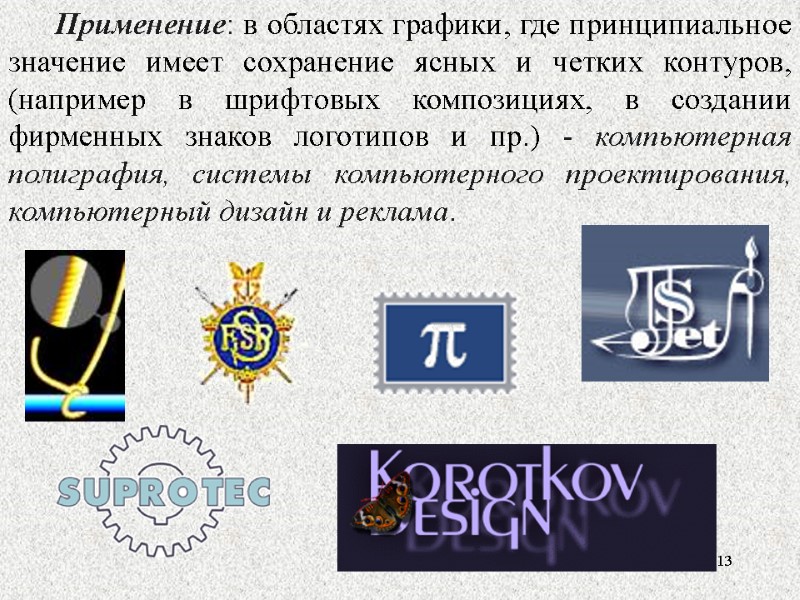

Применение: в областях графики, где принципиальное значение имеет сохранение ясных и четких контуров, (например в шрифтовых композициях, в создании фирменных знаков логотипов и пр.) - компьютерная полиграфия, системы компьютерного проектирования, компьютерный дизайн и реклама. 13

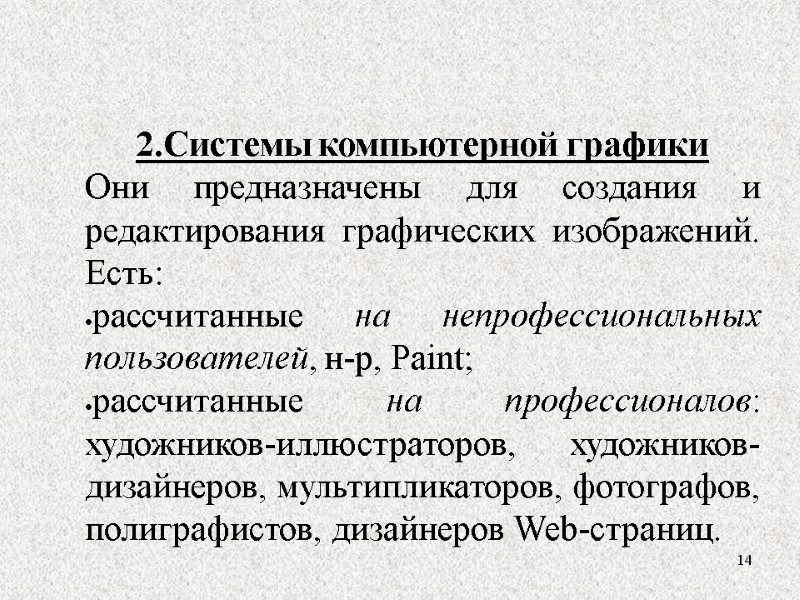

14 2.Системы компьютерной графики Они предназначены для создания и редактирования графических изображений. Есть: рассчитанные на непрофессиональных пользователей, н-р, Paint; рассчитанные на профессионалов: художников-иллюстраторов, художников-дизайнеров, мультипликаторов, фотографов, полиграфистов, дизайнеров Web-страниц.

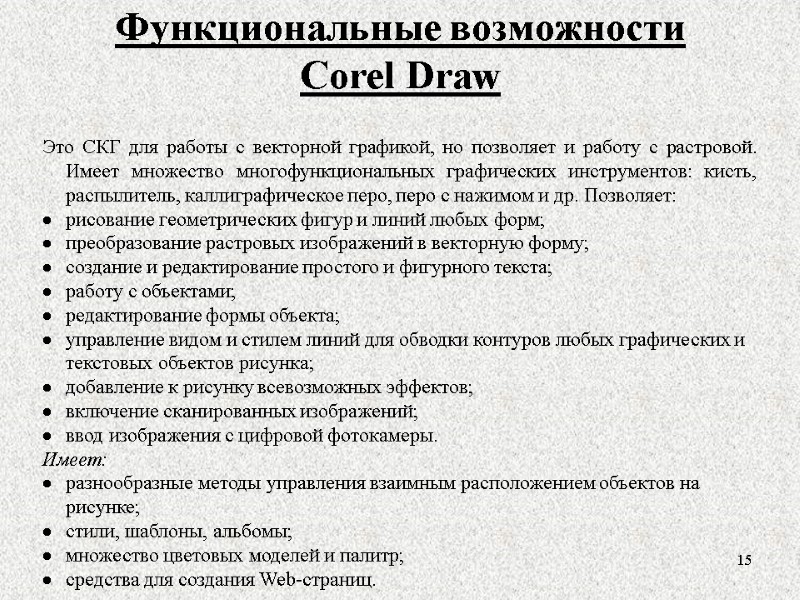

Функциональные возможности Corel Draw 15 Это СКГ для работы с векторной графикой, но позволяет и работу с растровой. Имеет множество многофункциональных графических инструментов: кисть, распылитель, каллиграфическое перо, перо с нажимом и др. Позволяет: рисование геометрических фигур и линий любых форм; преобразование растровых изображений в векторную форму; создание и редактирование простого и фигурного текста; работу с объектами; редактирование формы объекта; управление видом и стилем линий для обводки контуров любых графических и текстовых объектов рисунка; добавление к рисунку всевозможных эффектов; включение сканированных изображений; ввод изображения с цифровой фотокамеры. Имеет: разнообразные методы управления взаимным расположением объектов на рисунке; стили, шаблоны, альбомы; множество цветовых моделей и палитр; средства для создания Web-страниц.

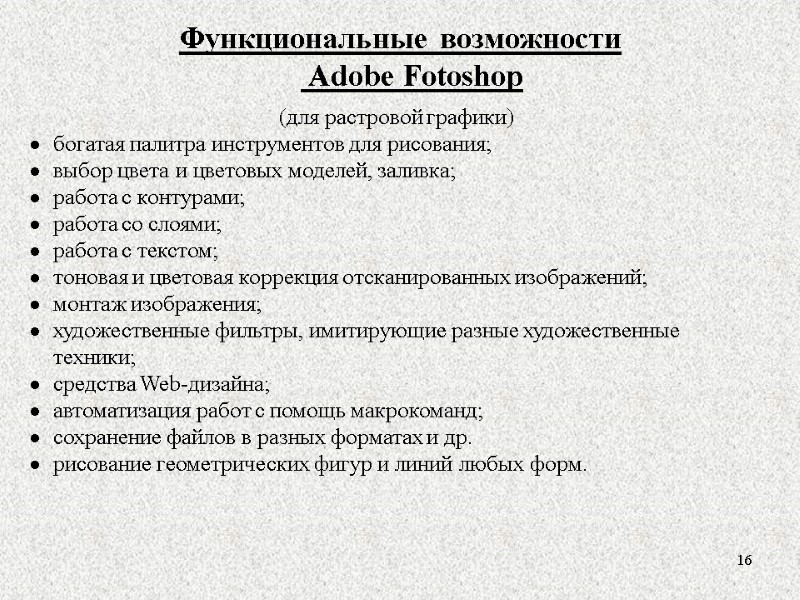

Функциональные возможности Adobe Fotoshop 16 (для растровой графики) богатая палитра инструментов для рисования; выбор цвета и цветовых моделей, заливка; работа с контурами; работа со слоями; работа с текстом; тоновая и цветовая коррекция отсканированных изображений; монтаж изображения; художественные фильтры, имитирующие разные художественные техники; средства Web-дизайна; автоматизация работ с помощь макрокоманд; сохранение файлов в разных форматах и др. рисование геометрических фигур и линий любых форм.

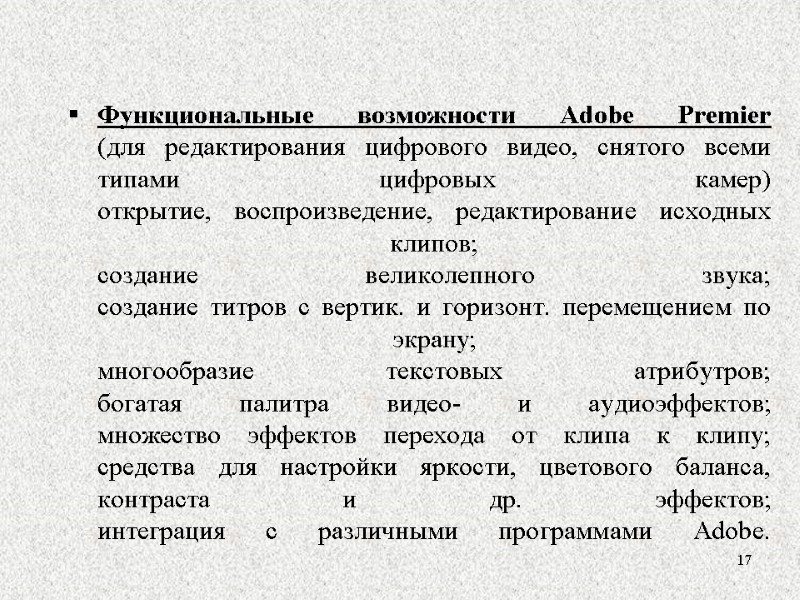

Функциональные возможности Adobe Premier (для редактирования цифрового видео, снятого всеми типами цифровых камер) открытие, воспроизведение, редактирование исходных клипов; создание великолепного звука; создание титров с вертик. и горизонт. перемещением по экрану; многообразие текстовых атрибутров; богатая палитра видео- и аудиоэффектов; множество эффектов перехода от клипа к клипу; средства для настройки яркости, цветового баланса, контраста и др. эффектов; интеграция с различными программами Adobe. 17

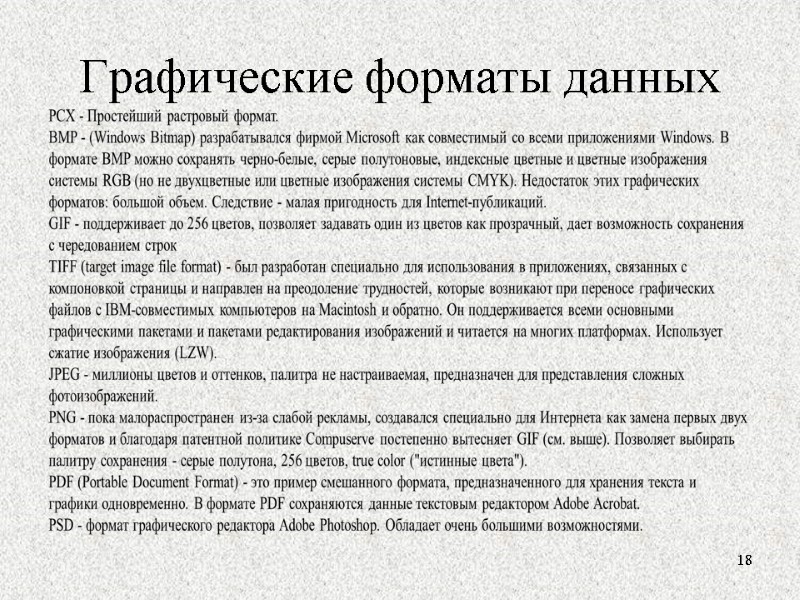

Графические форматы данных 18

Графические форматы данных 19 PCX - Простейший растровый формат. Первоначально этот формат использовался в программе PaintBrush фирмы Zsoft, однако в последствии получил широкое распространение среди пакетов редактирования растровых изображений, хотя до сих пор не признан в качестве официального стандарта. К сожалению, в процессе своей эволюции PCX претерпел настолько значительные изменения, что современная версия формата, поддерживающая 24-разрядный цветовой режим, не может использоваться старыми программами. С самого "рождения" формат PCX был ориентирован на существующие видеоадаптеры (сначала EGA, потом VGA) и поэтому является аппаратно-зависимым. В PCX используется схема сжатия данных RLE, позволяющая уменьшать размер файла, например, на 40- 70%, если используется 16 и менее цветов, и на 10- 30% для 256-цветных изображений. BMP - (Windows Bitmap) разрабатывался фирмой Microsoft как совместимый со всеми приложениями Windows. Для приложений в операционной системе OS/2 имеется собственная версия BMP. В формате BMP можно сохранять черно-белые, серые полутоновые, индексные цветные и цветные изображения системы RGB (но не двухцветные или цветные изображения системы CMYK). Недостаток этих графических форматов: большой объем. Следствие - малая пригодность для Internet-публикаций. GIF - поддерживает до 256 цветов, позволяет задавать один из цветов как прозрачный, дает возможность сохранения с чередованием строк (при просмотре сначала выводится каждая 8-я, затем каждая 4-я и т.д. Это позволяет судить об изображении до его полной загрузки). Способен содержать несколько кадров в одном файле с последующей последовательной демонстрацией (т.н. "анимированный GIF"). Уменьшение размера файла достигается удалением из описания палитры неиспользуемых цветов и построчного сжатия данных (записывается количество точек повторяющегося по горизонтали цвета, а не каждая точка с указанием ее цвета). Такой алгоритм дает лучшие результаты для изображений с протяженными по горизонтали однотонными объектами. Для сжатия файла используется высокоэффективный алгоритм Лемпела - Зива - Велча (LZW) TIFF (target image file format) - был разработан специально для использования в приложениях, связанных с компоновкой страницы и направлен на преодоление трудностей, которые возникают при переносе графических файлов с IBM-совместимых компьютеров на Macintosh и обратно. Он поддерживается всеми основными графическими пакетами и пакетами редактирования изображений и читается на многих платформах. Использует сжатие изображения (LZW). Формат TIFF очень удобен, но за это приходится расплачиваться огромными размерами получаемых файлов (например, файл формата А4 в цветовой модели CMYK с разрешением 300 dpi, обычно применяемым для высококачественной печати, имеет размер около 40 Мбайт). Кроме того, существует несколько "диалектов" формата, которые не каждая программа, поддерживающая TIFF, легко "понимает". JPEG - миллионы цветов и оттенков, палитра не настраиваемая, предназначен для представления сложных фотоизображений. Разновидность progressive JPEG позволяет сохранять изображения с выводом за указанное количество шагов (от 3 до 5 в Photoshop'e) - сначала с маленьким разрешением (плохим качеством), на следующих этапах первичное изображение перерисовывается все более качественной картинкой. Анимация или прозрачный цвет форматом не поддерживаются. Уменьшение размера файла достигается сложным математическим алгоритмом удаления информации - чем заказываемое качество ниже, тем коэффициент сжатия больше, файл меньше. Главное, подобрать максимальное сжатие при минимальной потере качества. Последний идентифицирует и отбрасывает данные, которые человеческий глаз не в состоянии увидеть (незначительные изменения в цвете не различаются человеком, тогда как улавливается даже малейшая разница в интенсивности, поэтому JPEG меньше подходит для обработки черно-белых полутоновых изображений), что приводит к существенному уменьшению размера файла. Таким образом, в отличие от метода сжатия LZW или RLE в результате применения технологии JPEG данные теряются навсегда. Так, файл, однажды записанный в формате JPEG, а затем переведенный, скажем, в TIFF, уже не будет тем же, что и оригинал. Наиболее подходящий формат для размещения в Интернете полноцветных изображений. Вероятно, до появления мощных алгоритмов сжатия изображения без потери качества останется ведущим форматом для представления фотографий в Web. PNG - пока малораспространен из-за слабой рекламы, создавался специально для Интернета как замена первых двух форматов и благодаря патентной политике Compuserve постепенно вытесняет GIF (см. выше). Позволяет выбирать палитру сохранения - серые полутона, 256 цветов, true color ("истинные цвета"). В зависимости от свойств изображения действительно иногда предпочтительнее GIF'a или JPG'a. Позволяет использовать "прозрачный" цвет, но, в отличие от GIF'a таких цветов может быть до 256. В отличие от GIF сжатие без потери качества производится и по горизонтали и по вертикали (алгоритм собственный, параметры тоже не настраиваемые). Не умеет создавать анимированные ролики (разрабатывается формат MNG). PDF (Portable Document Format) - это пример смешанного формата, предназначенного для хранения текста и графики одновременно. В формате PDF сохраняются данные текстовым редактором Adobe Acrobat. Для сжатия графики применяется метод LZW. PSD - формат графического редактора Adobe Photoshop. Обладает очень большими возможностями.

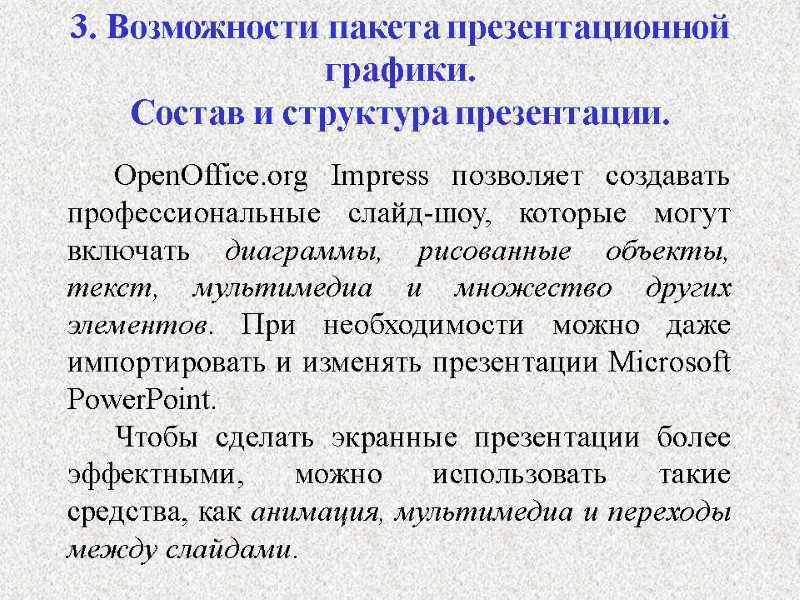

3. Возможности пакета презентационной графики. Состав и структура презентации. OpenOffice.org Impress позволяет создавать профессиональные слайд-шоу, которые могут включать диаграммы, рисованные объекты, текст, мультимедиа и множество других элементов. При необходимости можно даже импортировать и изменять презентации Microsoft PowerPoint. Чтобы сделать экранные презентации более эффектными, можно использовать такие средства, как анимация, мультимедиа и переходы между слайдами.

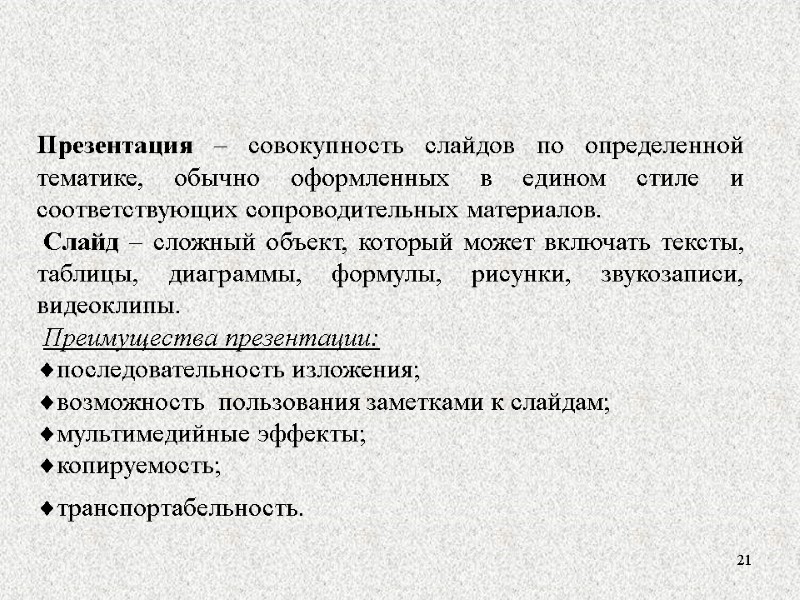

21 Презентация – совокупность слайдов по определенной тематике, обычно оформленных в едином стиле и соответствующих сопроводительных материалов. Слайд – сложный объект, который может включать тексты, таблицы, диаграммы, формулы, рисунки, звукозаписи, видеоклипы. Преимущества презентации: последовательность изложения; возможность пользования заметками к слайдам; мультимедийные эффекты; копируемость; транспортабельность.

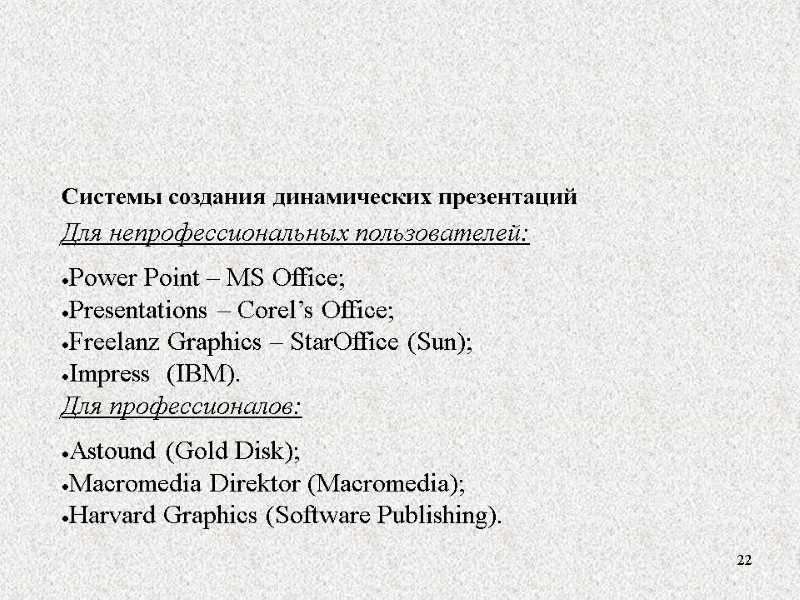

22 Системы создания динамических презентаций Для непрофессиональных пользователей: Power Point – MS Office; Presentations – Corel’s Office; Freelanz Graphics – StarOffice (Sun); Impress (IBM). Для профессионалов: Astound (Gold Disk); Macromedia Direktor (Macromedia); Harvard Graphics (Software Publishing).

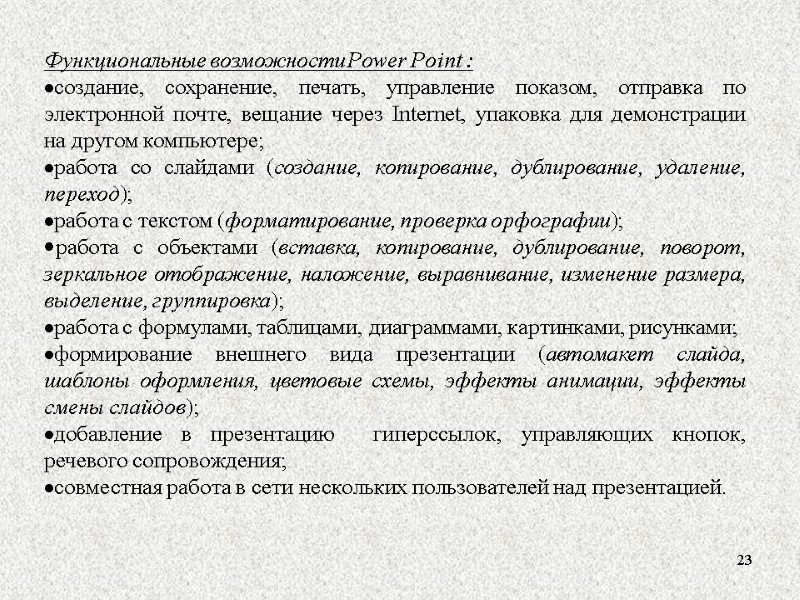

23 Функциональные возможности Power Point : создание, сохранение, печать, управление показом, отправка по электронной почте, вещание через Internet, упаковка для демонстрации на другом компьютере; работа со слайдами (создание, копирование, дублирование, удаление, переход); работа с текстом (форматирование, проверка орфографии); работа с объектами (вставка, копирование, дублирование, поворот, зеркальное отображение, наложение, выравнивание, изменение размера, выделение, группировка); работа с формулами, таблицами, диаграммами, картинками, рисунками; формирование внешнего вида презентации (автомакет слайда, шаблоны оформления, цветовые схемы, эффекты анимации, эффекты смены слайдов); добавление в презентацию гиперссылок, управляющих кнопок, речевого сопровождения; совместная работа в сети нескольких пользователей над презентацией.

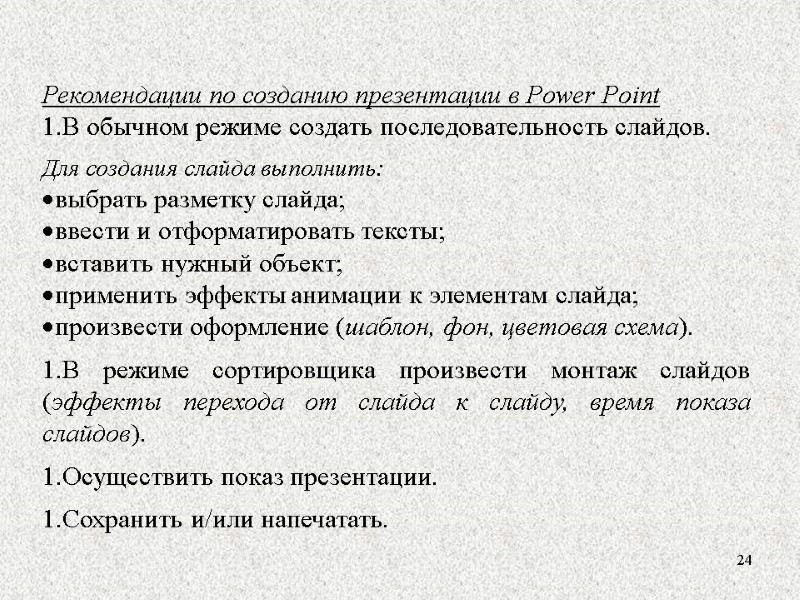

24 Рекомендации по созданию презентации в Power Point В обычном режиме создать последовательность слайдов. Для создания слайда выполнить: выбрать разметку слайда; ввести и отформатировать тексты; вставить нужный объект; применить эффекты анимации к элементам слайда; произвести оформление (шаблон, фон, цветовая схема). В режиме сортировщика произвести монтаж слайдов (эффекты перехода от слайда к слайду, время показа слайдов). Осуществить показ презентации. Сохранить и/или напечатать.

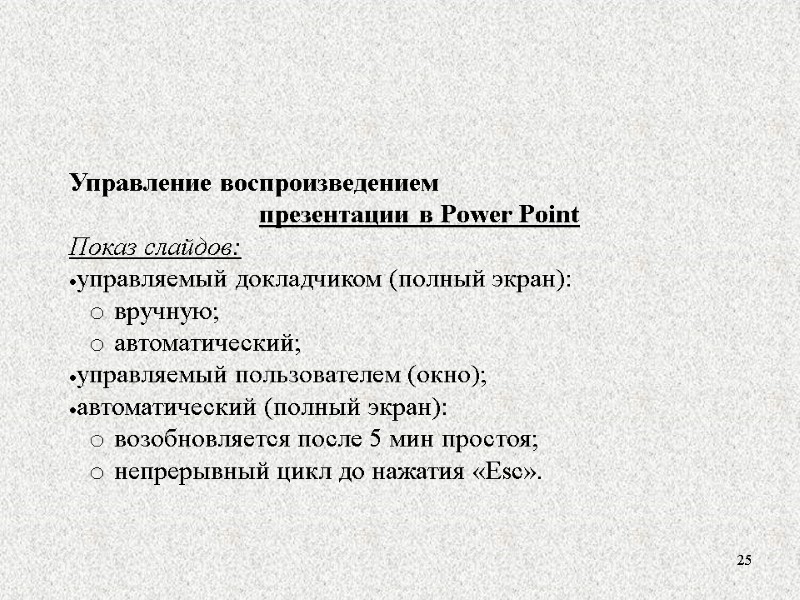

25 Управление воспроизведением презентации в Power Point Показ слайдов: управляемый докладчиком (полный экран): вручную; автоматический; управляемый пользователем (окно); автоматический (полный экран): возобновляется после 5 мин простоя; непрерывный цикл до нажатия «Еsc».

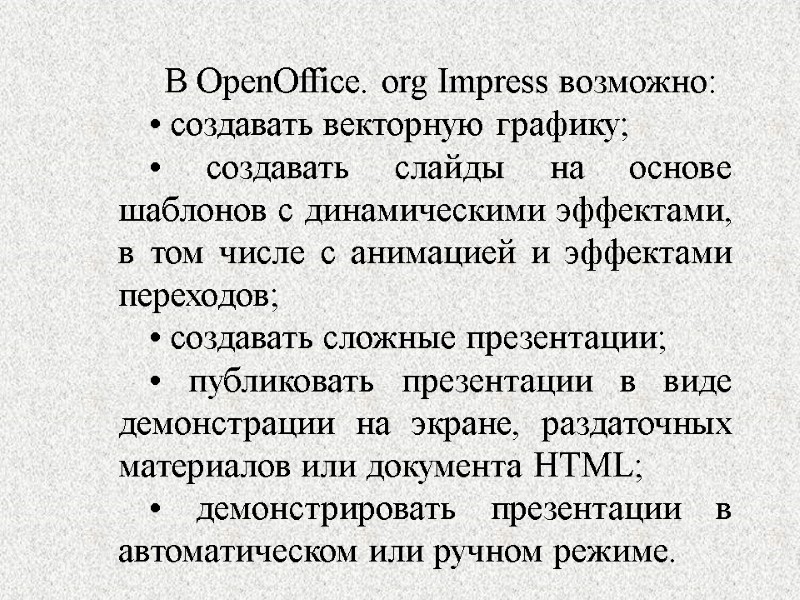

В OpenOffice. org Impress возможно: • создавать векторную графику; • создавать слайды на основе шаблонов с динамическими эффектами, в том числе с анимацией и эффектами переходов; • создавать сложные презентации; • публиковать презентации в виде демонстрации на экране, раздаточных материалов или документа HTML; • демонстрировать презентации в автоматическом или ручном режиме.

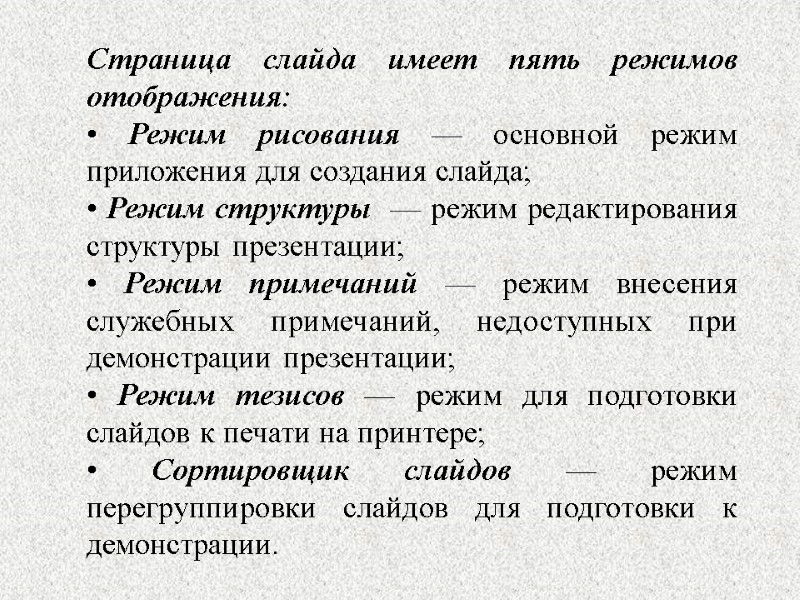

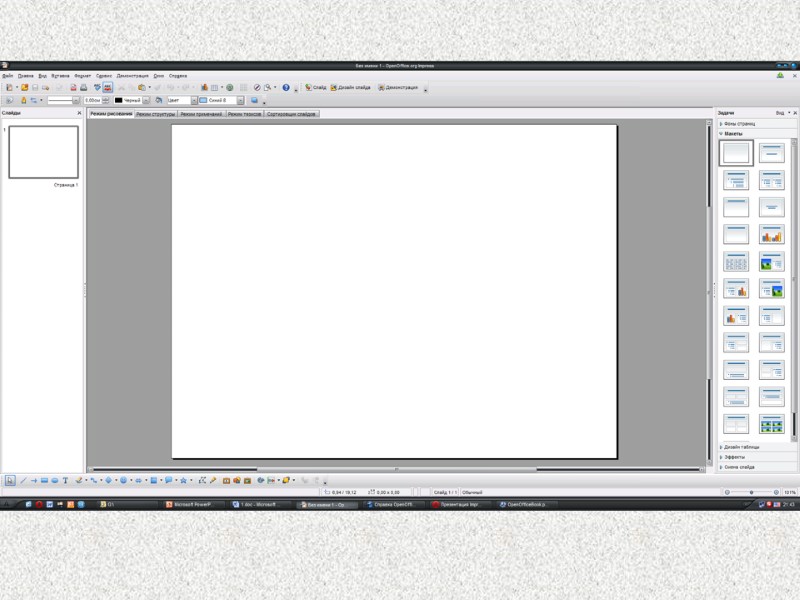

Страница слайда имеет пять режимов отображения: • Режим рисования — основной режим приложения для создания слайда; • Режим структуры — режим редактирования структуры презентации; • Режим примечаний — режим внесения служебных примечаний, недоступных при демонстрации презентации; • Режим тезисов — режим для подготовки слайдов к печати на принтере; • Сортировщик слайдов — режим перегруппировки слайдов для подготовки к демонстрации.

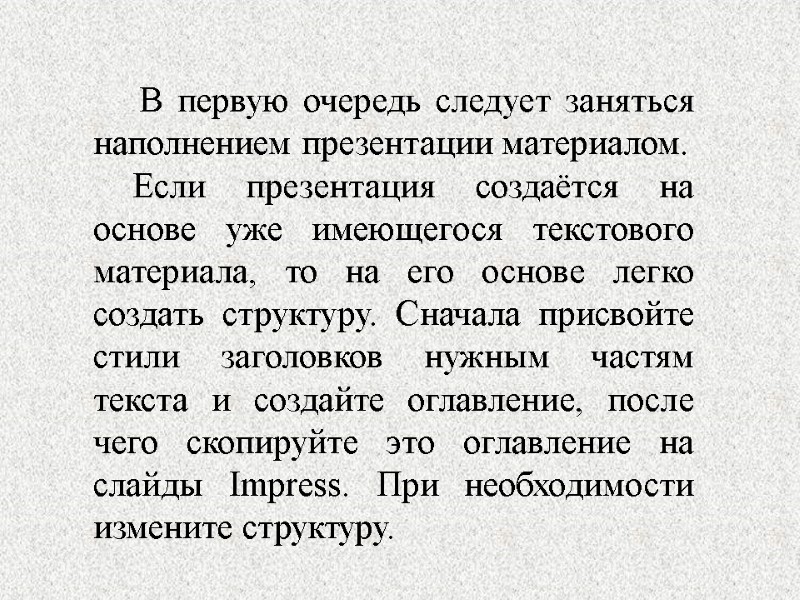

В первую очередь следует заняться наполнением презентации материалом. Если презентация создаётся на основе уже имеющегося текстового материала, то на его основе легко создать структуру. Сначала присвойте стили заголовков нужным частям текста и создайте оглавление, после чего скопируйте это оглавление на слайды Impress. При необходимости измените структуру.
