1 Тема 14: «Подготовка карты к работе, измерения по карте, определение координат и целеуказание » .

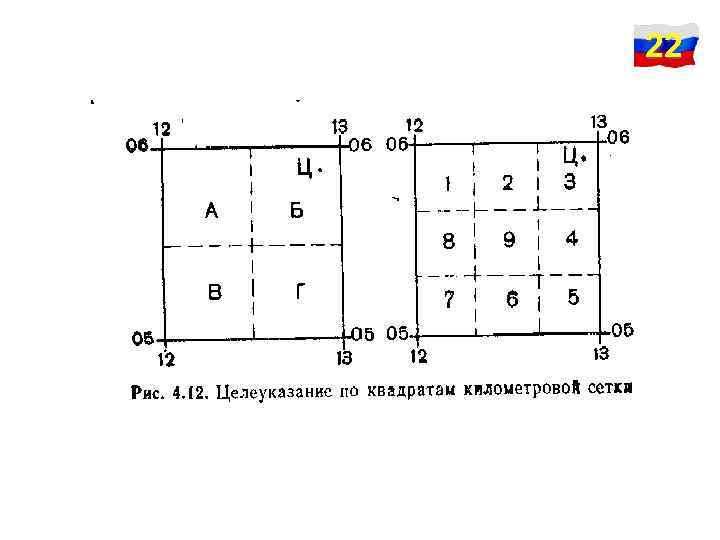

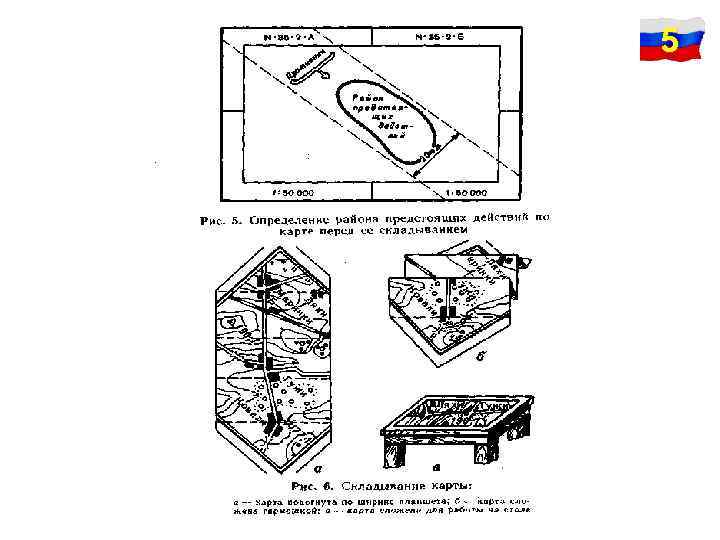

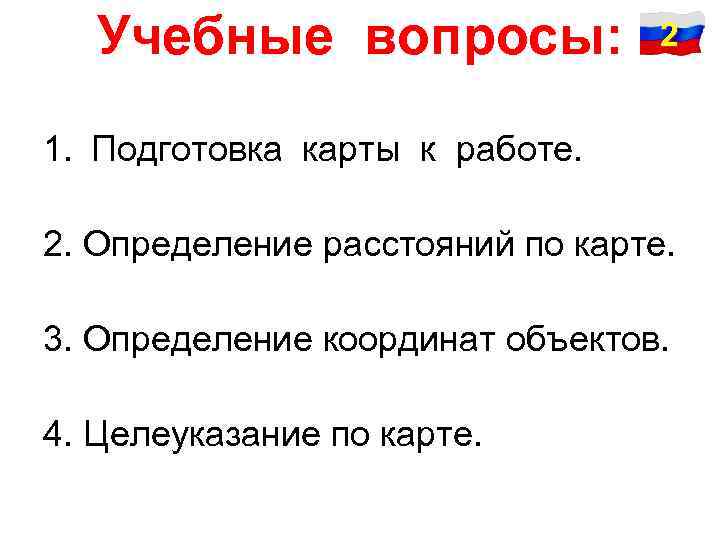

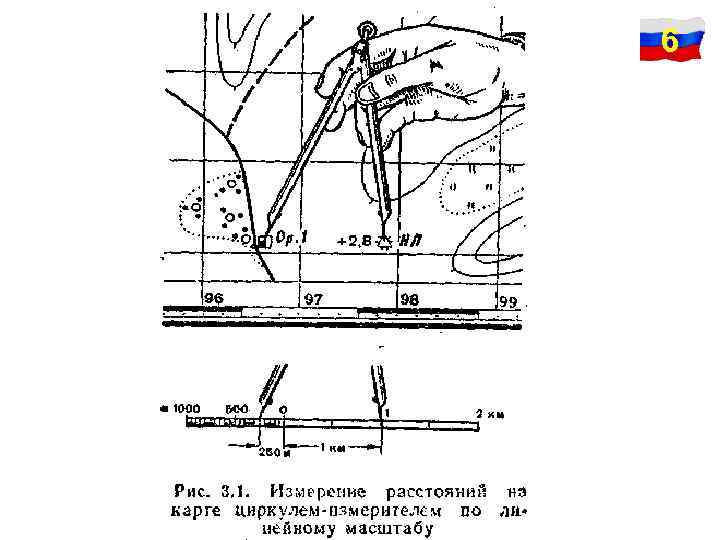

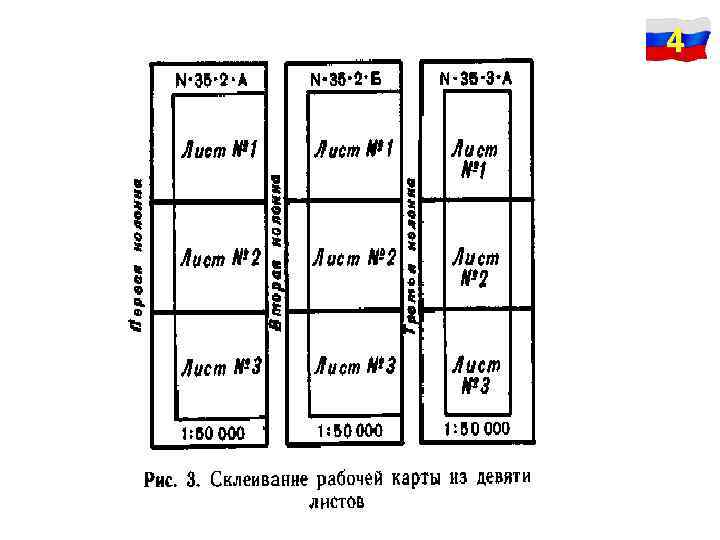

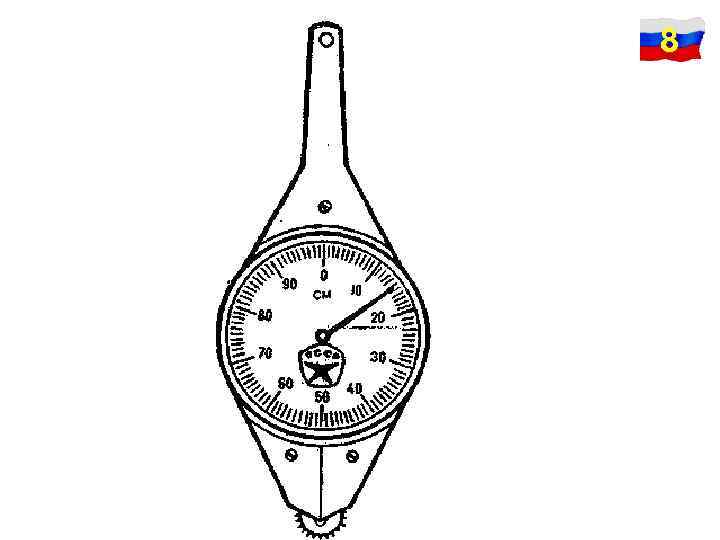

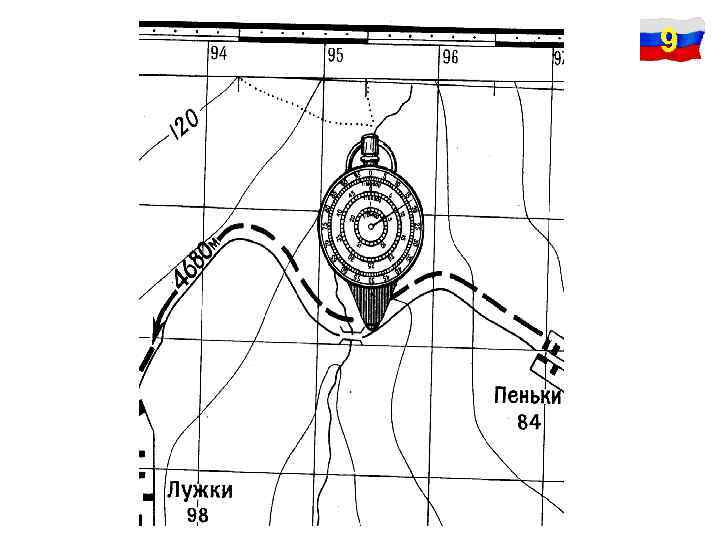

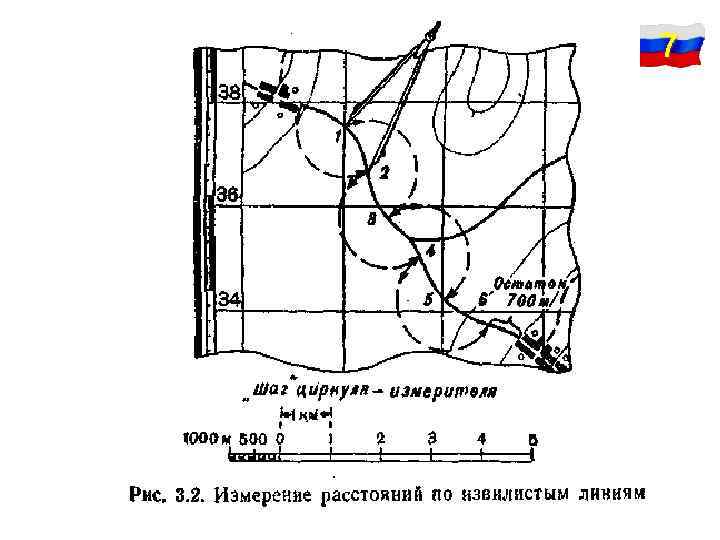

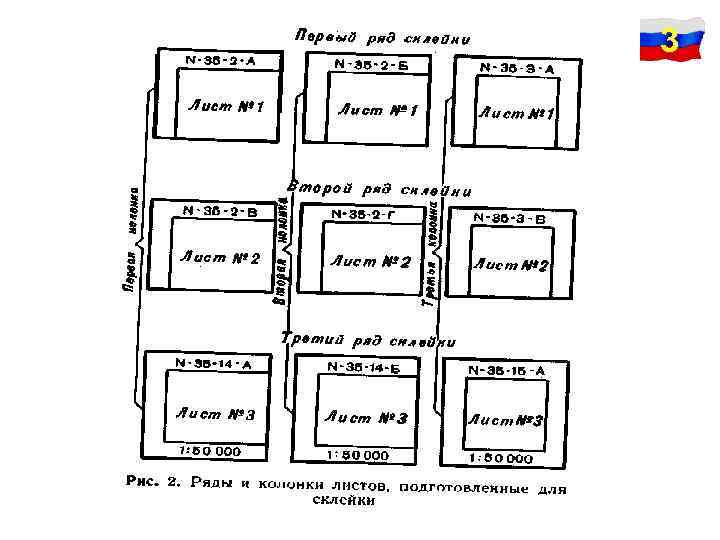

Учебные вопросы: 2 1. Подготовка карты к работе. 2. Определение расстояний по карте. 3. Определение координат объектов. 4. Целеуказание по карте.

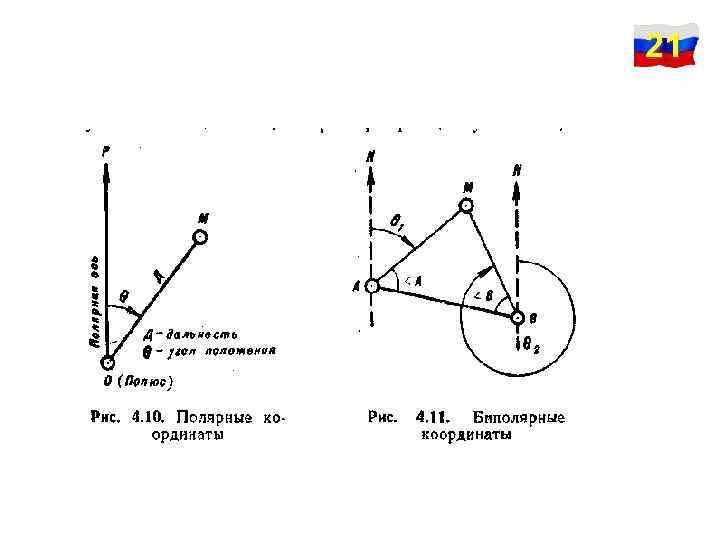

Координатами 11 называются угловые или линейные величины, определяющие положение точки на какой-либо поверхности или в пространстве. При определении положения точек местности (целей) по карте применяются: -геодезические (географические); -плоские прямоугольные; -полярные и биполярные координаты.

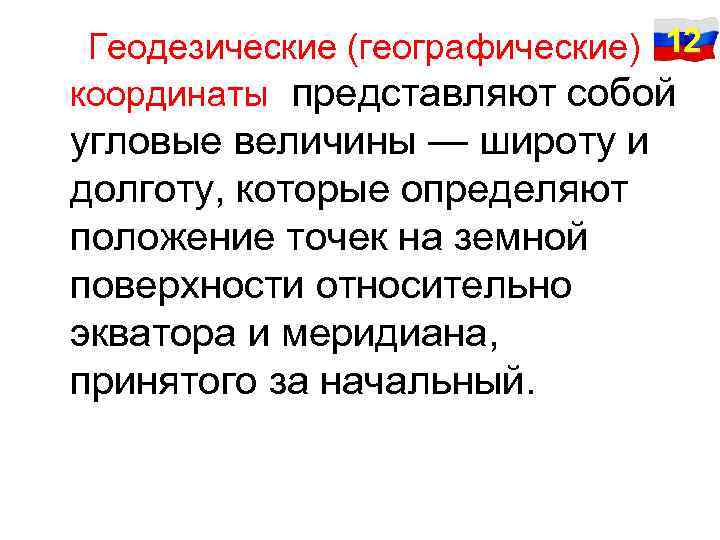

Геодезические (географические) 12 координаты представляют собой угловые величины — широту и долготу, которые определяют положение точек на земной поверхности относительно экватора и меридиана, принятого за начальный.

Геодезическая широта — это угол, образованный плоскостью экватора и нормалью в данной точке к поверхности земного эллипсоида. Геодезическая долгота—угол, образованный плоскостью начального меридиана и плоскостью меридиана, проходящего через данную точку (за начальный принят меридиан, проходящий через астрономическую обсерваторию в Гринвиче (близ Лондона). 13

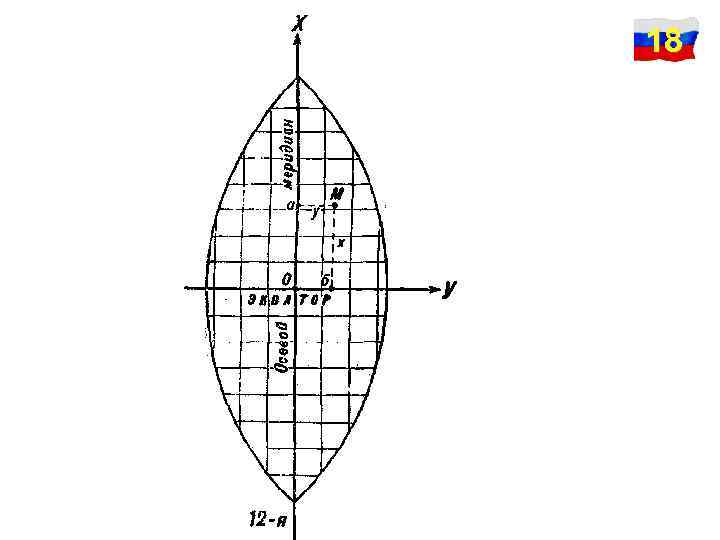

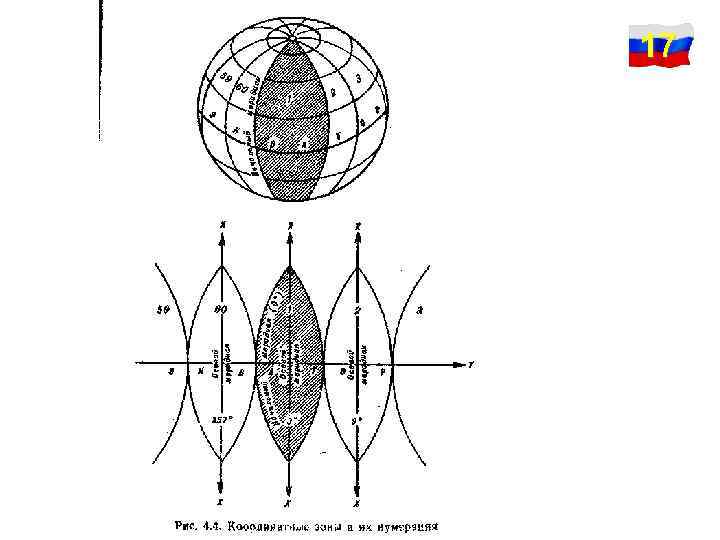

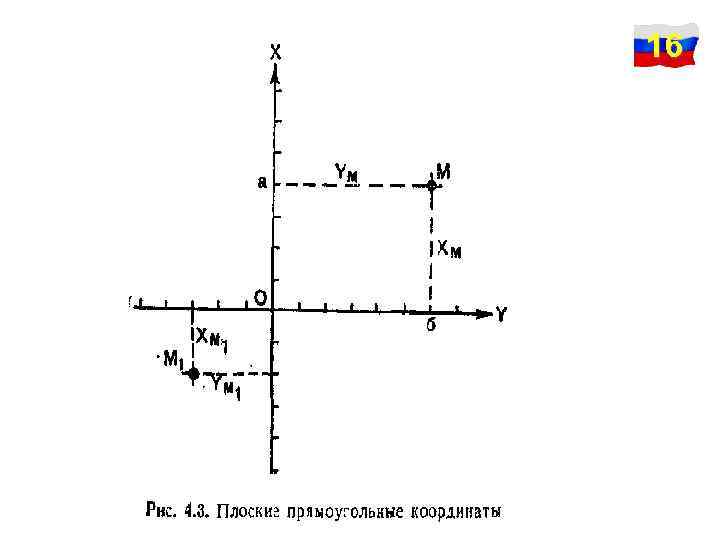

Плоские прямоугольные координаты 15 представляют собой линейные величины, определяющие положение точек на плоскости относительно установленного начала координат. В общем случае за начало координат принимается точка пересечения двух взаимно перпендикулярных линий, называемых осями координат. Вертикальная ось называется осью икс (X), а горизонтальная — осью игрек (Y)

Размеры сторон квадратов сетки карты 19
