1 Тема 10 РАЗВЕДЫВАТЕЛЬНО-УДАРНЫЕ И РАЗВЕДЫВАТЕЛЬНО-ОГНЕВЫЕ КОМПЛЕКСЫ

1 Тема № 10: РАЗВЕДЫВАТЕЛЬНО-УДАРНЫЕ И РАЗВЕДЫВАТЕЛЬНО-ОГНЕВЫЕ КОМПЛЕКСЫ АРМИЙ ОСНОВНЫХ ИНОСТРАННЫХ ГОСУДАРСТВ. ЯДЕРНОЕ, ХИМИЧЕСКОЕ, БИОЛОГИЧЕСКОЕ ОРУЖИЕ И ЗАЩИТА ОТ НЕГО.

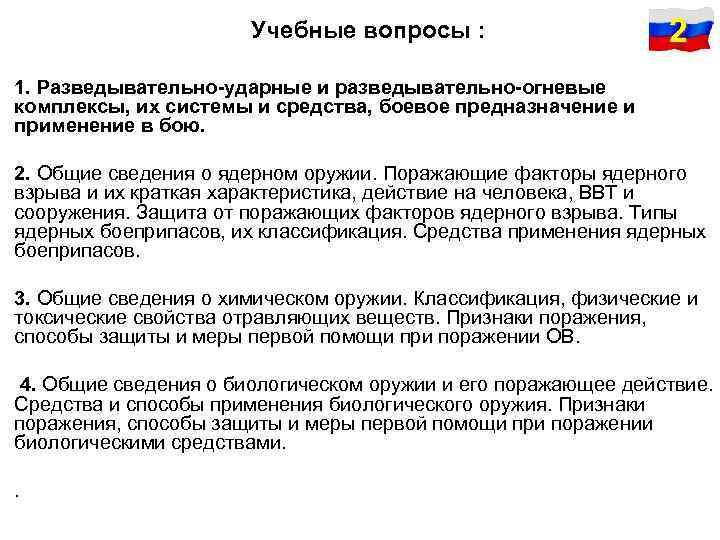

Учебные вопросы : 2 1. Разведывательно ударные и разведывательно огневые комплексы, их системы и средства, боевое предназначение и применение в бою. 2. Общие сведения о ядерном оружии. Поражающие факторы ядерного взрыва и их краткая характеристика, действие на человека, ВВТ и сооружения. Защита от поражающих факторов ядерного взрыва. Типы ядерных боеприпасов, их классификация. Средства применения ядерных боеприпасов. 3. Общие сведения о химическом оружии. Классификация, физические и токсические свойства отравляющих веществ. Признаки поражения, способы защиты и меры первой помощи при поражении ОВ. 4. Общие сведения о биологическом оружии и его поражающее действие. Средства и способы применения биологического оружия. Признаки поражения, способы защиты и меры первой помощи при поражении биологическими средствами. .

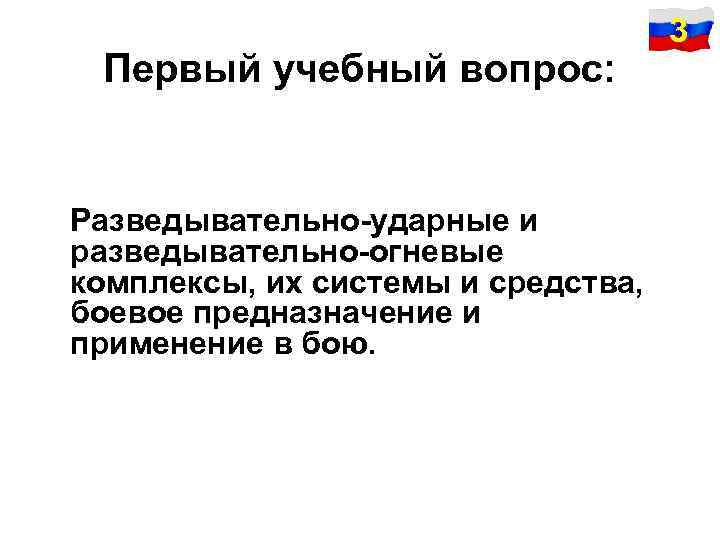

Первый учебный вопрос: Разведывательно ударные и разведывательно огневые комплексы, их системы и средства, боевое предназначение и применение в бою. 3

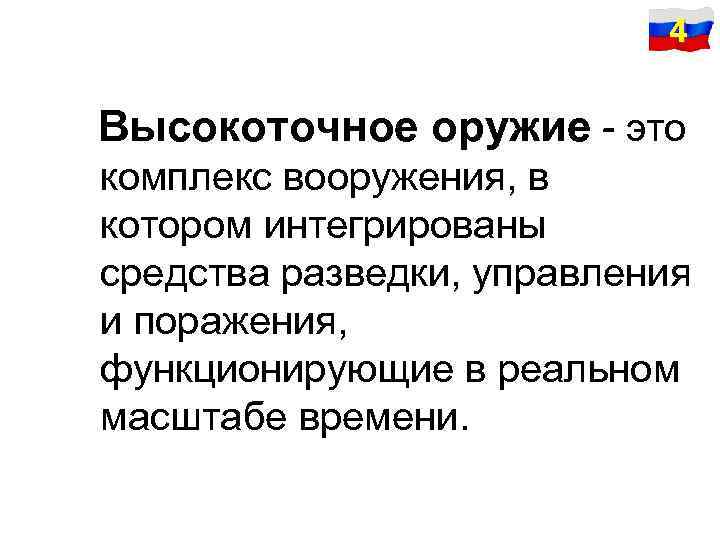

4 Высокоточное оружие - это комплекс вооружения, в котором интегрированы средства разведки, управления и поражения, функционирующие в реальном масштабе времени.

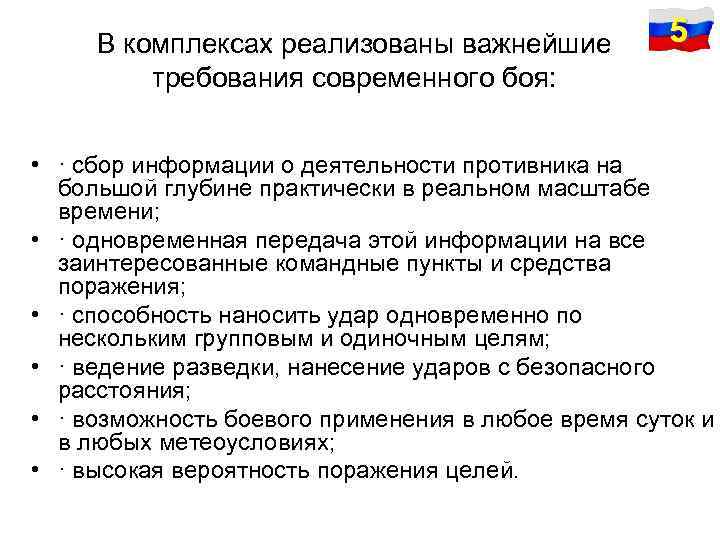

В комплексах реализованы важнейшие требования современного боя: 5 • · сбор информации о деятельности противника на большой глубине практически в реальном масштабе времени; • · одновременная передача этой информации на все заинтересованные командные пункты и средства поражения; • · способность наносить удар одновременно по нескольким групповым и одиночным целям; • · ведение разведки, нанесение ударов с безопасного расстояния; • · возможность боевого применения в любое время суток и в любых метеоусловиях; • · высокая вероятность поражения целей.

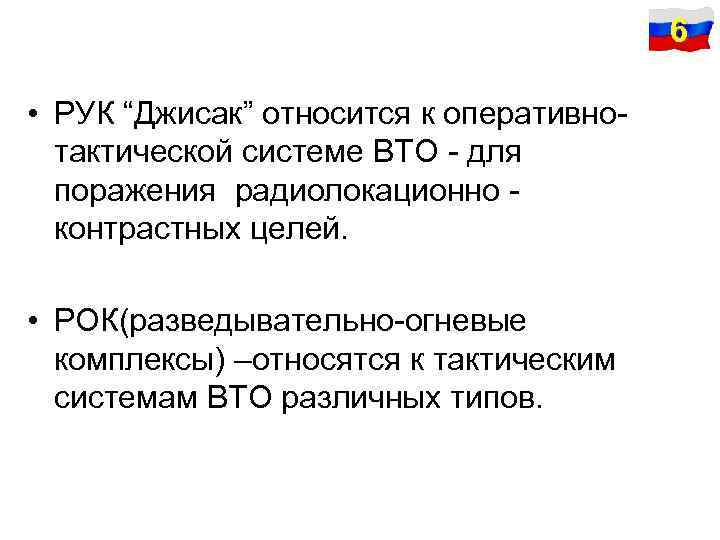

6 • РУК “Джисак” относится к оперативнотактической системе ВТО - для поражения радиолокационно контрастных целей. • РОК(разведывательно-огневые комплексы) –относятся к тактическим системам ВТО различных типов.

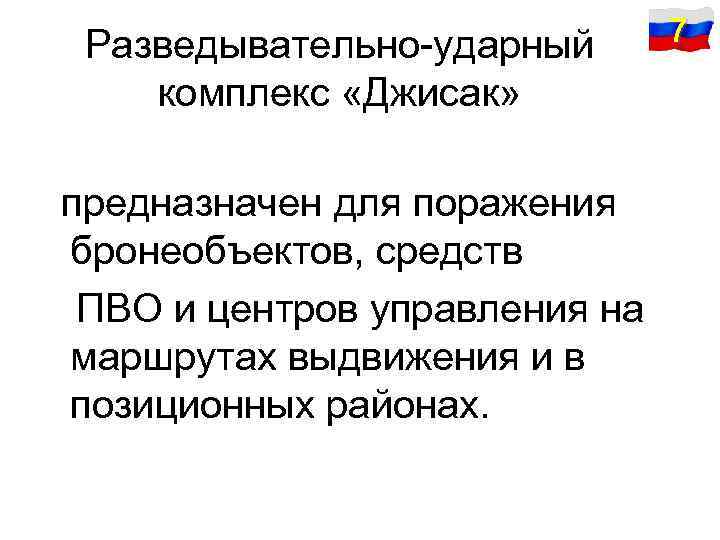

Разведывательно-ударный комплекс «Джисак» предназначен для поражения бронеобъектов, средств ПВО и центров управления на маршрутах выдвижения и в позиционных районах. 7

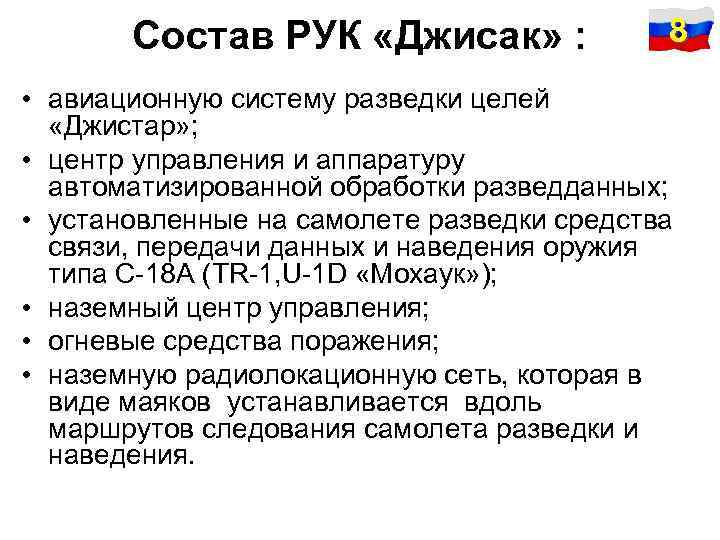

Состав РУК «Джисак» : 8 • авиационную систему разведки целей «Джистар» ; • центр управления и аппаратуру автоматизированной обработки разведданных; • установленные на самолете разведки средства связи, передачи данных и наведения оружия типа С-18 А (ТR-1, U-1 D «Мохаук» ); • наземный центр управления; • огневые средства поражения; • наземную радиолокационную сеть, которая в виде маяков устанавливается вдоль маршрутов следования самолета разведки и наведения.

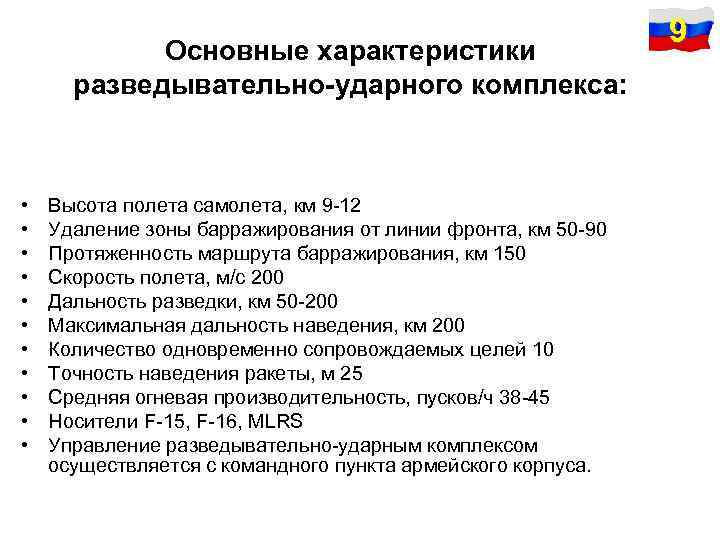

Основные характеристики разведывательно ударного комплекса: • • • Высота полета самолета, км 9 -12 Удаление зоны барражирования от линии фронта, км 50 -90 Протяженность маршрута барражирования, км 150 Скорость полета, м/с 200 Дальность разведки, км 50 -200 Максимальная дальность наведения, км 200 Количество одновременно сопровождаемых целей 10 Точность наведения ракеты, м 25 Средняя огневая производительность, пусков/ч 38 -45 Носители F-15, F-16, MLRS Управление разведывательно-ударным комплексом осуществляется с командного пункта армейского корпуса. 9

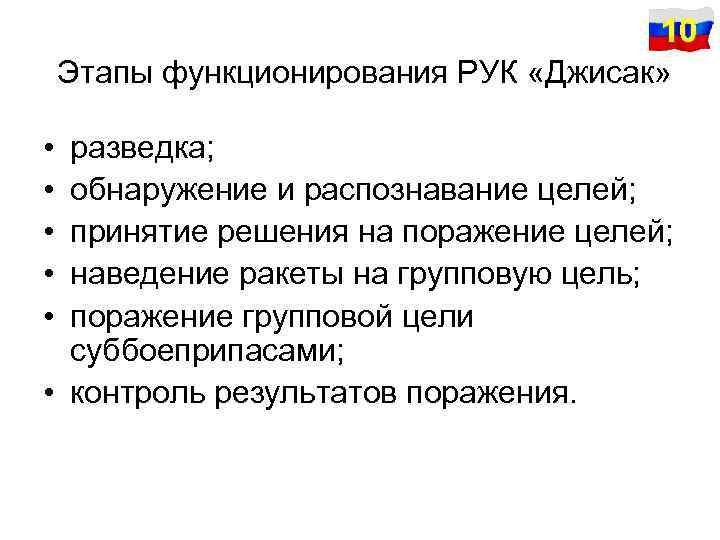

10 Этапы функционирования РУК «Джисак» • • • разведка; обнаружение и распознавание целей; принятие решения на поражение целей; наведение ракеты на групповую цель; поражение групповой цели суббоеприпасами; • контроль результатов поражения.

11 1 - мобильный наземный командный пункт, 30 -40 км от пусковых установок; 2 - разведывательный самолет ОУ-1 А «Мохаук» , Н= 1500 -3000 м, Д = 30 50 км; 3 - управляемые ракеты с кассетной боевой частью; 4 - район расположения пусковых установок, 150 -200 км от объекта удара.

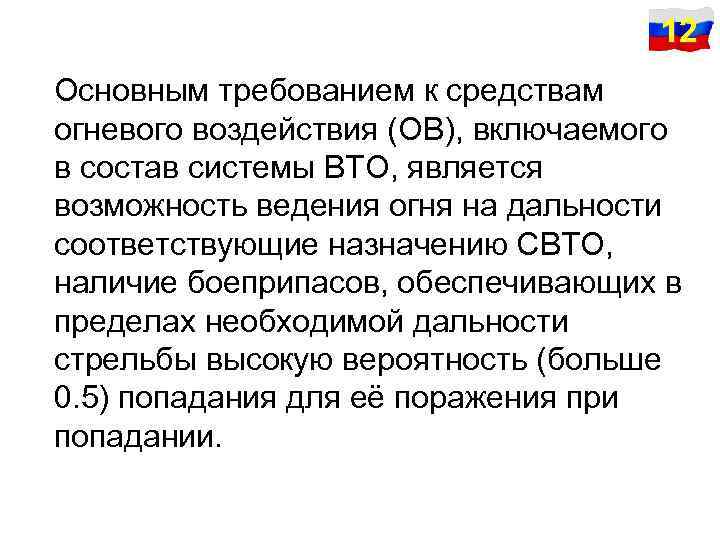

12 Основным требованием к средствам огневого воздействия (ОВ), включаемого в состав системы ВТО, является возможность ведения огня на дальности соответствующие назначению СВТО, наличие боеприпасов, обеспечивающих в пределах необходимой дальности стрельбы высокую вероятность (больше 0. 5) попадания для её поражения при попадании.

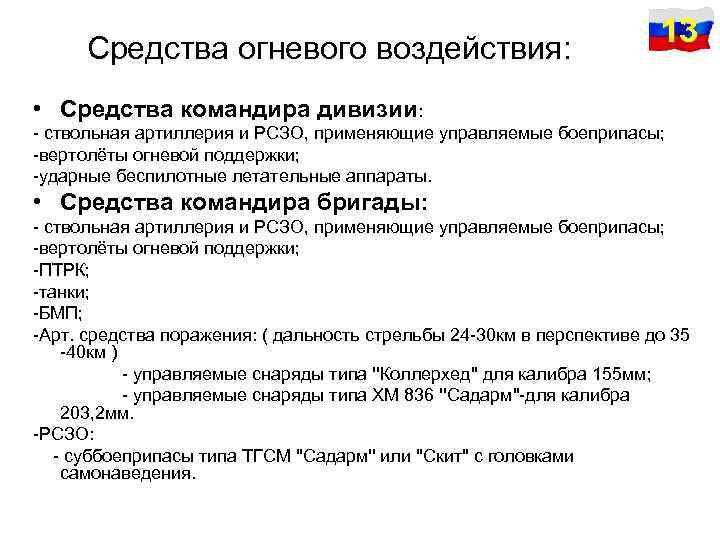

Средства огневого воздействия: 13 • Средства командира дивизии: - ствольная артиллерия и РСЗО, применяющие управляемые боеприпасы; -вертолёты огневой поддержки; -ударные беспилотные летательные аппараты. • Средства командира бригады: - ствольная артиллерия и РСЗО, применяющие управляемые боеприпасы; -вертолёты огневой поддержки; -ПТРК; -танки; -БМП; -Арт. средства поражения: ( дальность стрельбы 24 -30 км в перспективе до 35 -40 км ) - управляемые снаряды типа ''Коллерхед'' для калибра 155 мм; - управляемые снаряды типа ХМ 836 ''Садарм''-для калибра 203, 2 мм. -РСЗО: - суббоеприпасы типа ТГСМ ''Садарм'' или ''Скит'' с головками самонаведения.

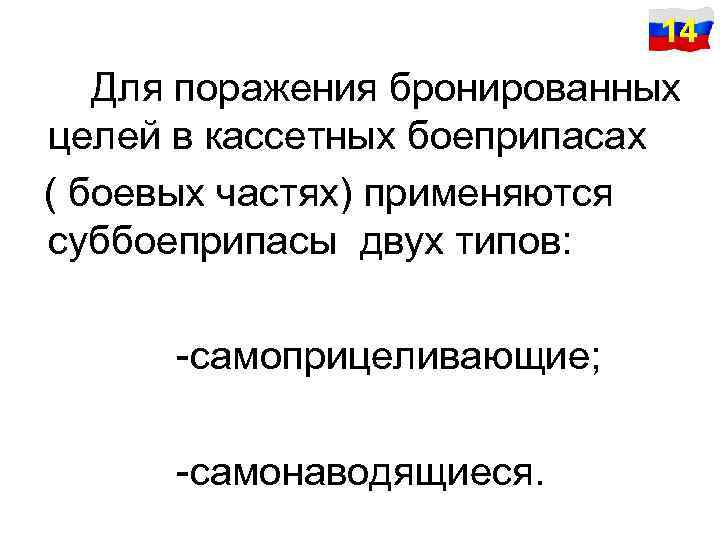

14 Для поражения бронированных целей в кассетных боеприпасах ( боевых частях) применяются суббоеприпасы двух типов: -самоприцеливающие; -самонаводящиеся.

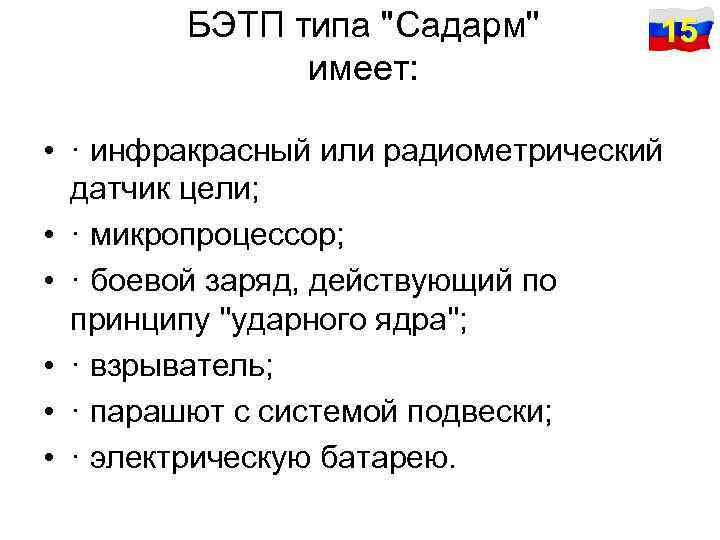

БЭТП типа ''Садарм'' имеет: 15 • · инфракрасный или радиометрический датчик цели; • · микропроцессор; • · боевой заряд, действующий по принципу ''ударного ядра''; • · взрыватель; • · парашют с системой подвески; • · электрическую батарею.

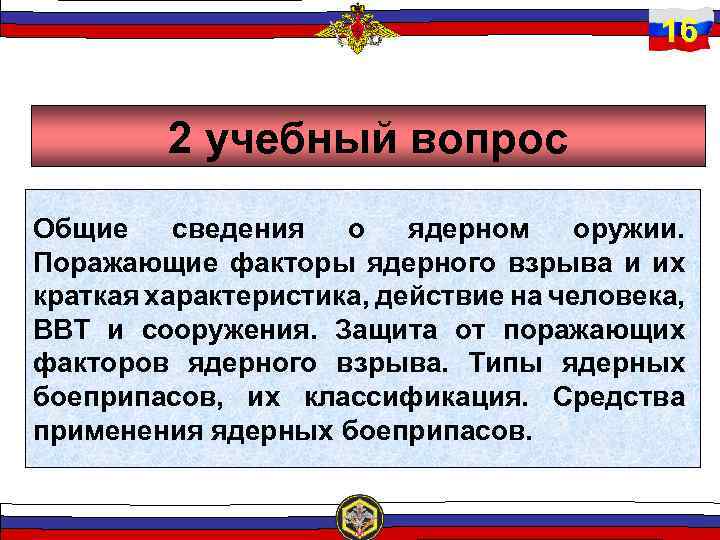

16 2 учебный вопрос Общие сведения о ядерном оружии. Поражающие факторы ядерного взрыва и их краткая характеристика, действие на человека, ВВТ и сооружения. Защита от поражающих факторов ядерного взрыва. Типы ядерных боеприпасов, их классификация. Средства применения ядерных боеприпасов.

17 Ядерным оружием называется оружие массового поражения взрывного действия, основанное на использовании внутриядерной энергии, выделяющейся при цепных реакциях деления тяжелых ядер изотопов урана и плутония или при термоядерных реакциях синтеза легких ядер - изотопов водорода (дейтерия и трития) в более тяжелые, например ядра изотопов гелия. Ядерный взрыв сопровождается выделением огромного количества энергии, поэтому по разрушающему и поражающему действию он в сотни и тысячи раз может превосходить взрывы самых крупных боеприпасов, снаряженных обычными взрывчатыми веществами.

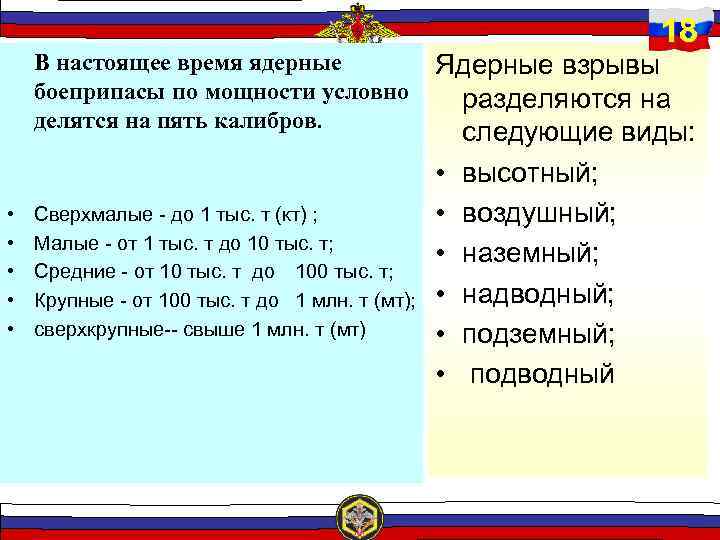

В настоящее время ядерные боеприпасы по мощности условно делятся на пять калибров. • • • Сверхмалые - до 1 тыс. т (кт) ; Малые - от 1 тыс. т до 10 тыс. т; Средние - от 10 тыс. т до 100 тыс. т; Крупные - от 100 тыс. т до 1 млн. т (мт); сверхкрупные-- свыше 1 млн. т (мт) 18 Ядерные взрывы разделяются на следующие виды: • высотный; • воздушный; • наземный; • надводный; • подземный; • подводный

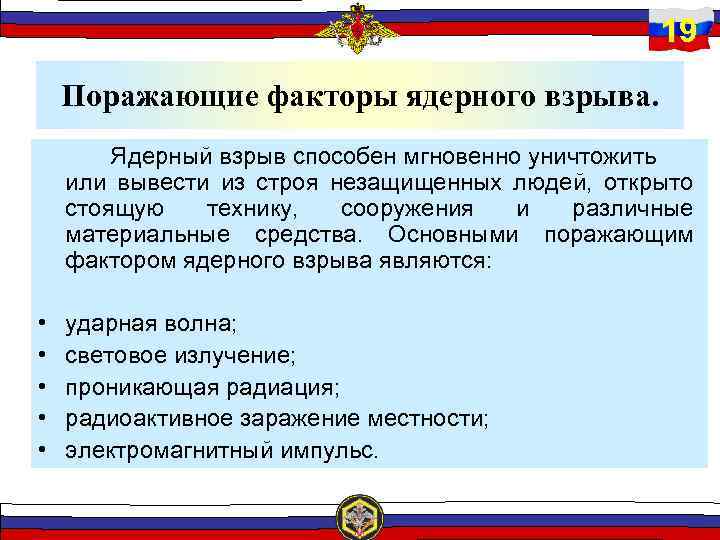

19 Поражающие факторы ядерного взрыва. Ядерный взрыв способен мгновенно уничтожить или вывести из строя незащищенных людей, открыто стоящую технику, сооружения и различные материальные средства. Основными поражающим фактором ядерного взрыва являются: • • • ударная волна; световое излучение; проникающая радиация; радиоактивное заражение местности; электромагнитный импульс.

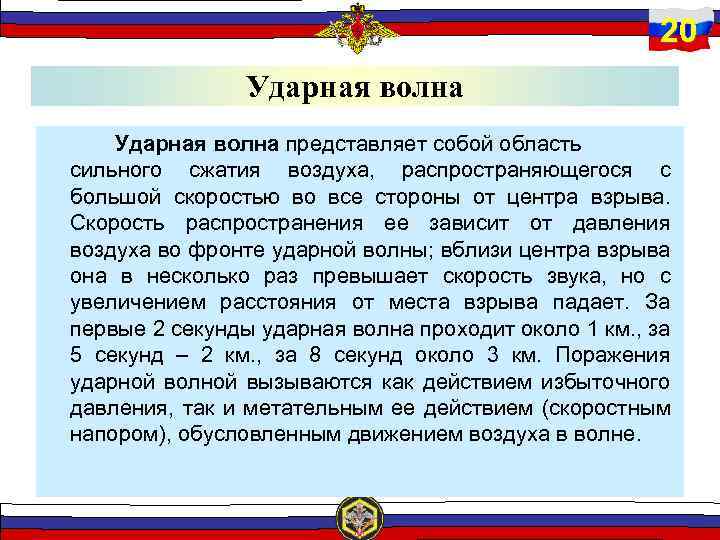

20 Ударная волна представляет собой область сильного сжатия воздуха, распространяющегося с большой скоростью во все стороны от центра взрыва. Скорость распространения ее зависит от давления воздуха во фронте ударной волны; вблизи центра взрыва она в несколько раз превышает скорость звука, но с увеличением расстояния от места взрыва падает. За первые 2 секунды ударная волна проходит около 1 км. , за 5 секунд – 2 км. , за 8 секунд около 3 км. Поражения ударной волной вызываются как действием избыточного давления, так и метательным ее действием (скоростным напором), обусловленным движением воздуха в волне.

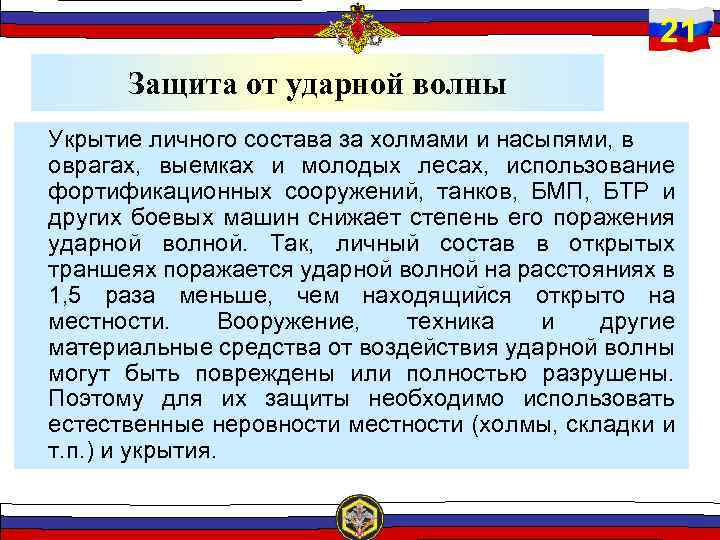

21 Защита от ударной волны Укрытие личного состава за холмами и насыпями, в оврагах, выемках и молодых лесах, использование фортификационных сооружений, танков, БМП, БТР и других боевых машин снижает степень его поражения ударной волной. Так, личный состав в открытых траншеях поражается ударной волной на расстояниях в 1, 5 раза меньше, чем находящийся открыто на местности. Вооружение, техника и другие материальные средства от воздействия ударной волны могут быть повреждены или полностью разрушены. Поэтому для их защиты необходимо использовать естественные неровности местности (холмы, складки и т. п. ) и укрытия.

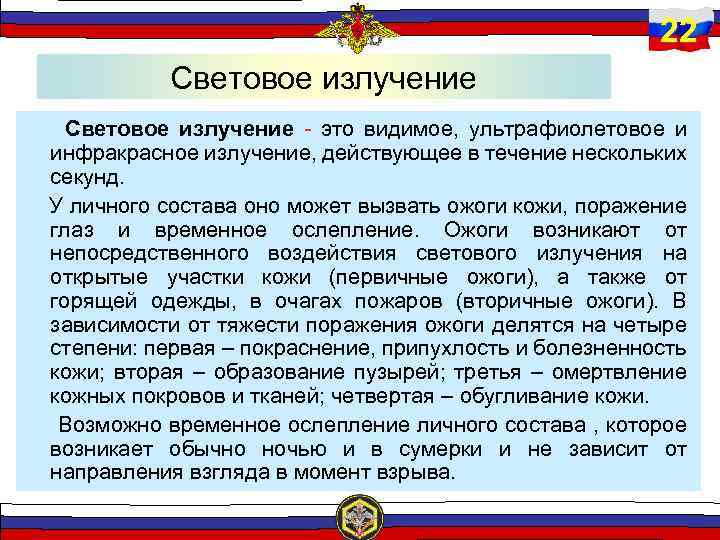

22 Световое излучение - это видимое, ультрафиолетовое и инфракрасное излучение, действующее в течение нескольких секунд. У личного состава оно может вызвать ожоги кожи, поражение глаз и временное ослепление. Ожоги возникают от непосредственного воздействия светового излучения на открытые участки кожи (первичные ожоги), а также от горящей одежды, в очагах пожаров (вторичные ожоги). В зависимости от тяжести поражения ожоги делятся на четыре степени: первая – покраснение, припухлость и болезненность кожи; вторая – образование пузырей; третья – омертвление кожных покровов и тканей; четвертая – обугливание кожи. Возможно временное ослепление личного состава , которое возникает обычно ночью и в сумерки и не зависит от направления взгляда в момент взрыва.

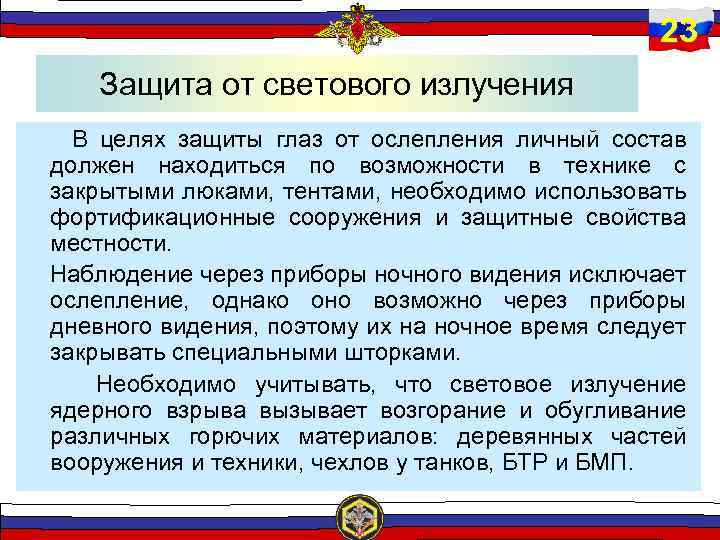

23 Защита от светового излучения В целях защиты глаз от ослепления личный состав должен находиться по возможности в технике с закрытыми люками, тентами, необходимо использовать фортификационные сооружения и защитные свойства местности. Наблюдение через приборы ночного видения исключает ослепление, однако оно возможно через приборы дневного видения, поэтому их на ночное время следует закрывать специальными шторками. Необходимо учитывать, что световое излучение ядерного взрыва вызывает возгорание и обугливание различных горючих материалов: деревянных частей вооружения и техники, чехлов у танков, БТР и БМП.

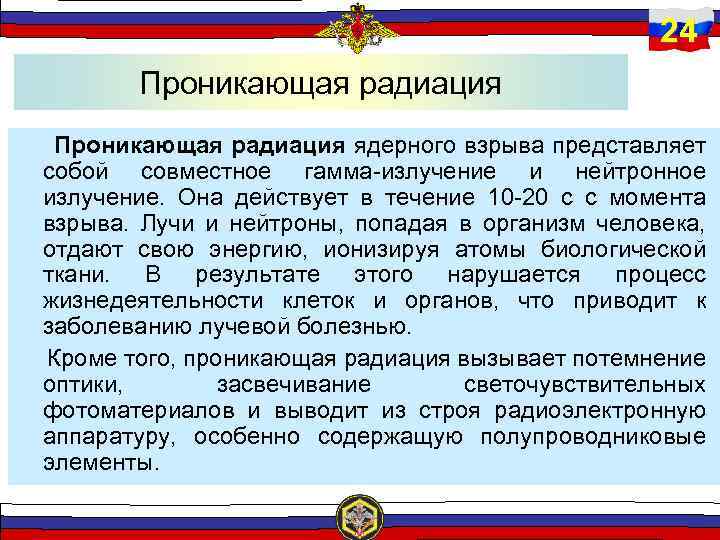

24 Проникающая радиация ядерного взрыва представляет собой совместное гамма-излучение и нейтронное излучение. Она действует в течение 10 -20 с с момента взрыва. Лучи и нейтроны, попадая в организм человека, отдают свою энергию, ионизируя атомы биологической ткани. В результате этого нарушается процесс жизнедеятельности клеток и органов, что приводит к заболеванию лучевой болезнью. Кроме того, проникающая радиация вызывает потемнение оптики, засвечивание светочувствительных фотоматериалов и выводит из строя радиоэлектронную аппаратуру, особенно содержащую полупроводниковые элементы.

25 Защита от проникающей радиации Защита личного состава от проникающей радиации обеспечивается использованием подвижных объектов и фортификационных сооружений (убежищ, блиндажей, перекрытых участков траншей). . Эффективность защиты характеризуется коэффициентом ослабления. (Косл: танк – 10; БМП, БТР– 4; автомобиль. – 2; перекрытые щели -40; убежища - 1000) В подвижных объектах для защиты может использоваться комбинированная защита, состоящая из легких водородосодержащих веществ и материалов с высокой плотностью (полиэтилен с добавками свинца).

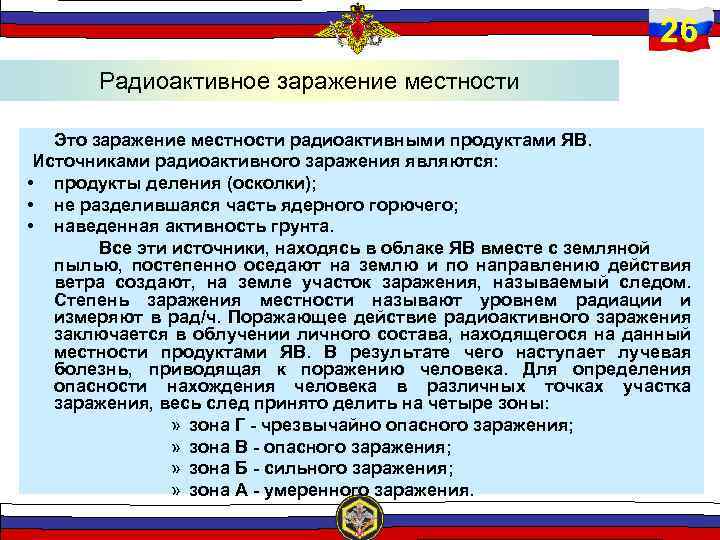

26 Радиоактивное заражение местности Это заражение местности радиоактивными продуктами ЯВ. Источниками радиоактивного заражения являются: • продукты деления (осколки); • не разделившаяся часть ядерного горючего; • наведенная активность грунта. Все эти источники, находясь в облаке ЯВ вместе с земляной пылью, постепенно оседают на землю и по направлению действия ветра создают, на земле участок заражения, называемый следом. Степень заражения местности называют уровнем радиации и измеряют в рад/ч. Поражающее действие радиоактивного заражения заключается в облучении личного состава, находящегося на данный местности продуктами ЯВ. В результате чего наступает лучевая болезнь, приводящая к поражению человека. Для определения опасности нахождения человека в различных точках участка заражения, весь след принято делить на четыре зоны: » зона Г чрезвычайно опасного заражения; » зона В опасного заражения; » зона Б сильного заражения; » зона А умеренного заражения.

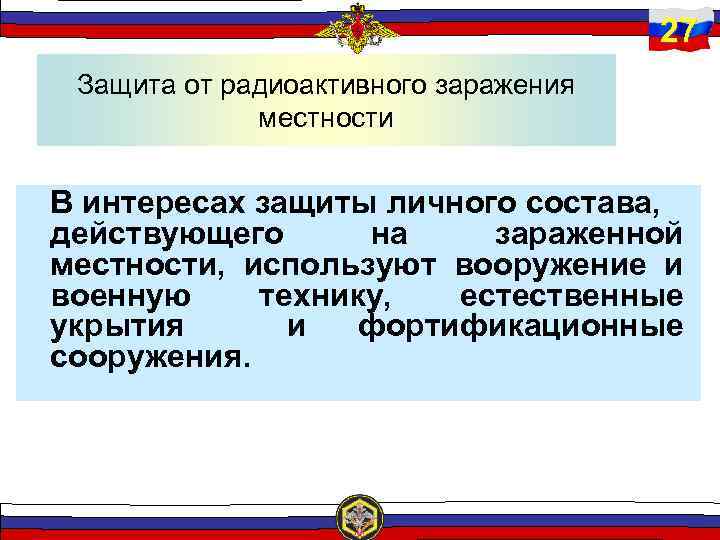

27 Защита от радиоактивного заражения местности В интересах защиты личного состава, действующего на зараженной местности, используют вооружение и военную технику, естественные укрытия и фортификационные сооружения.

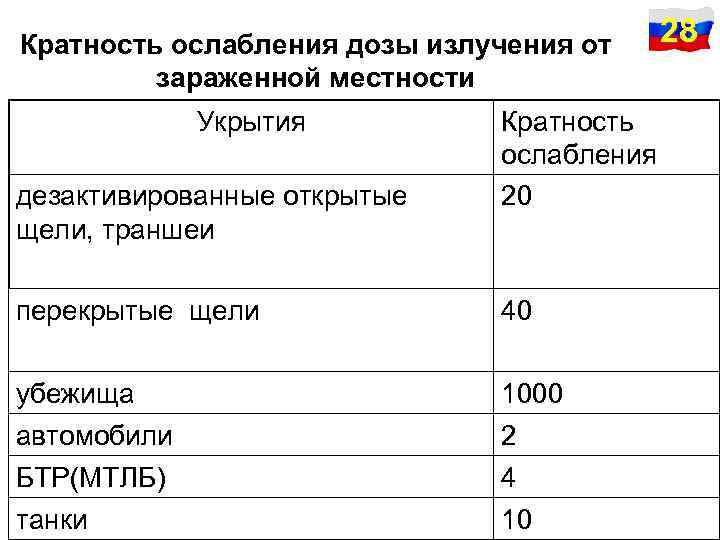

Кратность ослабления дозы излучения от зараженной местности Укрытия дезактивированные открытые щели, траншеи Кратность ослабления 20 перекрытые щели 40 убежища автомобили БТР(МТЛБ) танки 1000 2 4 10 28

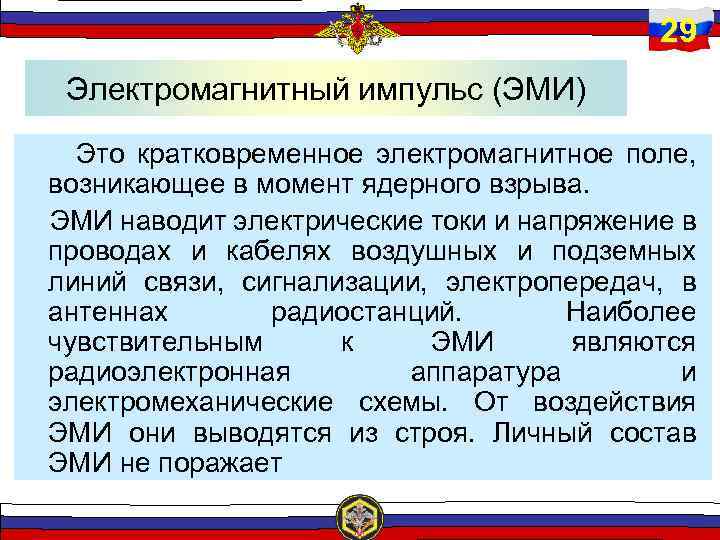

29 Электромагнитный импульс (ЭМИ) Это кратковременное электромагнитное поле, возникающее в момент ядерного взрыва. ЭМИ наводит электрические токи и напряжение в проводах и кабелях воздушных и подземных линий связи, сигнализации, электропередач, в антеннах радиостанций. Наиболее чувствительным к ЭМИ являются радиоэлектронная аппаратура и электромеханические схемы. От воздействия ЭМИ они выводятся из строя. Личный состав ЭМИ не поражает

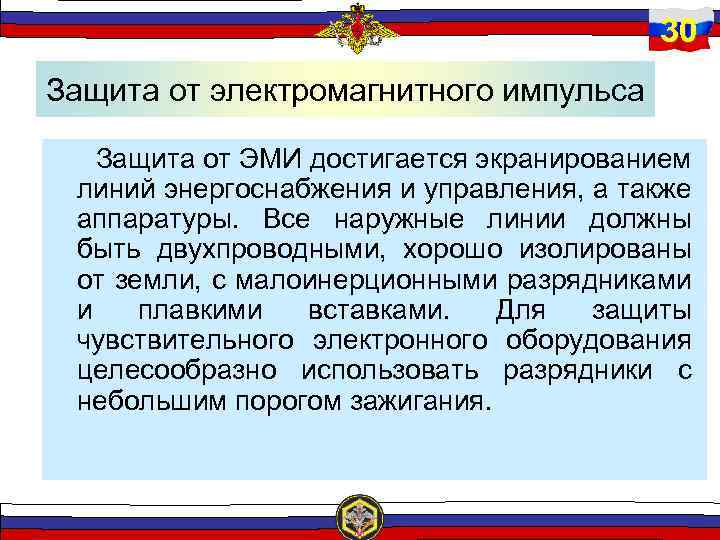

30 Защита от электромагнитного импульса Защита от ЭМИ достигается экранированием линий энергоснабжения и управления, а также аппаратуры. Все наружные линии должны быть двухпроводными, хорошо изолированы от земли, с малоинерционными разрядниками и плавкими вставками. Для защиты чувствительного электронного оборудования целесообразно использовать разрядники с небольшим порогом зажигания.

31 Классификация ядерных боеприпасов по мощности: • • • сверх малые- менее 1 тыс. т; малые- 1 -10 тыс. т; средние- 10 -100 тыс. т; крупные- 100 -1000 тыс. т; сверх крупные- более 1000 тыс. т.

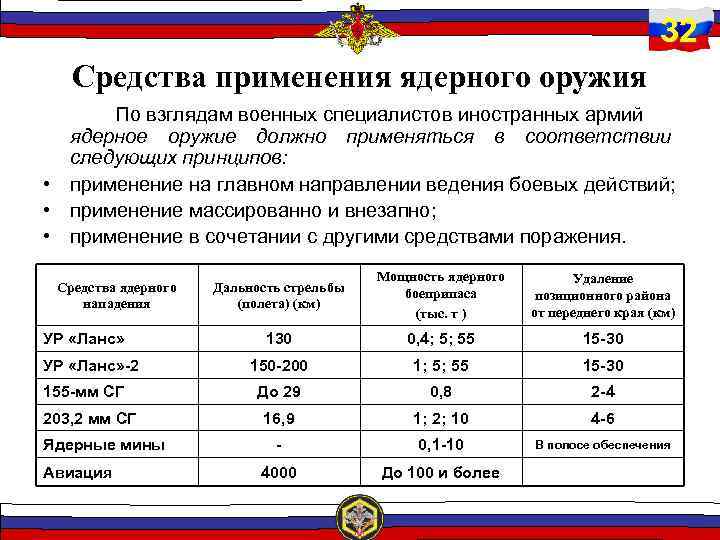

32 Средства применения ядерного оружия По взглядам военных специалистов иностранных армий ядерное оружие должно применяться в соответствии следующих принципов: • применение на главном направлении ведения боевых действий; • применение массированно и внезапно; • применение в сочетании с другими средствами поражения. Средства ядерного нападения УР «Ланс» 2 155 мм СГ 203, 2 мм СГ Ядерные мины Авиация Дальность стрельбы (полета) (км) Мощность ядерного боеприпаса (тыс. т ) Удаление позиционного района от переднего края (км) 130 0, 4; 5; 55 15 30 150 200 1; 5; 55 15 30 До 29 0, 8 2 4 16, 9 1; 2; 10 4 6 0, 1 10 В полосе обеспечения 4000 До 100 и более

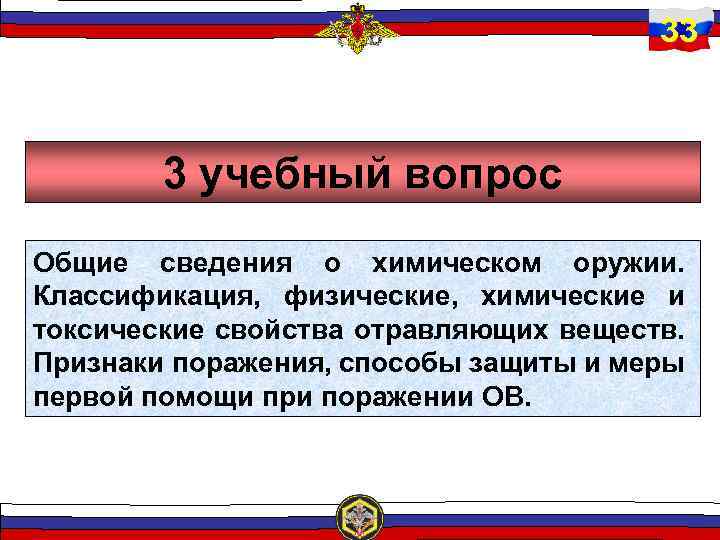

33 3 учебный вопрос Общие сведения о химическом оружии. Классификация, физические, химические и токсические свойства отравляющих веществ. Признаки поражения, способы защиты и меры первой помощи при поражении ОВ.

34 Химическое оружие – это отравляющие вещества (ОВ), боеприпасы и устройства, специально предназначенные для смертельного поражения или причинения иного вреда за счет токсических свойств ОВ, высвобождаемых в результате применения таких боеприпасов или устройств. Отравляющие вещества (ОВ) – химические соединения, обладающие определенными физико химическими и токсическими свойствами, обеспечивающими при боевом применении поражение личного состава, заражения воздуха, ВВТ, защитной одежды и местности. ОВ поражают человека через органы дыхания, кожные покровы и раны от осколков химических боеприпасов. Кроме того человек может получить поражение в результате употребления зараженных продуктов питания и воды, а также при воздействии ОВ на слизистые оболочки глаз и носоглотки.

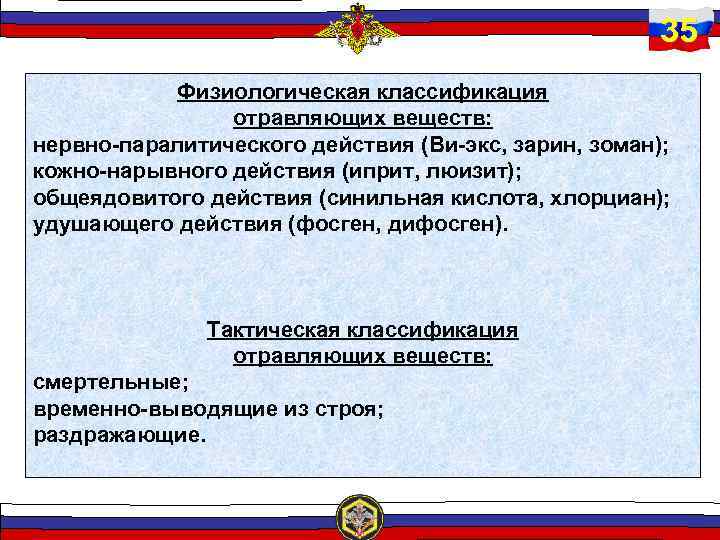

35 Физиологическая классификация отравляющих веществ: нервно паралитического действия (Ви экс, зарин, зоман); кожно нарывного действия (иприт, люизит); общеядовитого действия (синильная кислота, хлорциан); удушающего действия (фосген, дифосген). Тактическая классификация отравляющих веществ: смертельные; временно выводящие из строя; раздражающие.

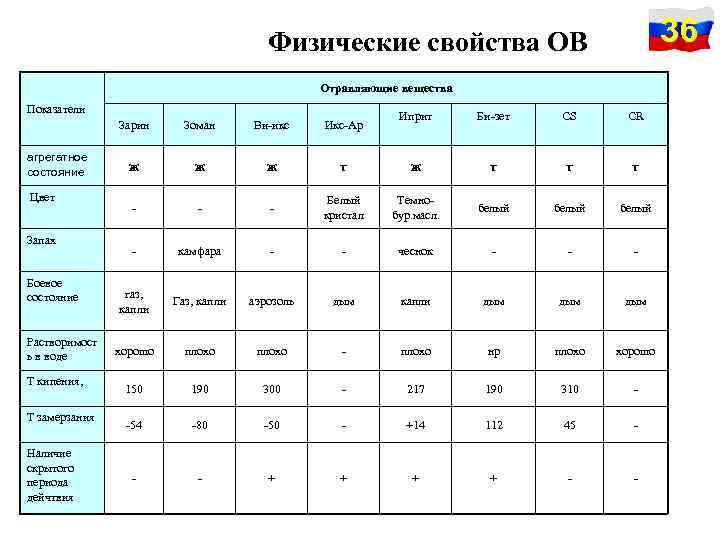

36 Физические свойства ОВ Отравляющие вещества Показатели Иприт Би-зет CS CR т ж т т т - Белый кристал Темнобур. масл. белый камфара - - чеснок - - - газ, капли Газ, капли аэрозоль дым капли дым дым хорошо плохо - плохо нр плохо хорошо 150 190 300 - 217 190 310 - -54 -80 -50 - +14 112 45 - - - + + - - Зарин агрегатное состояние Цвет Запах Боевое состояние Растворимост ь в воде T кипения, Т замерзания Наличие скрытого периода дейчтвия Зоман Ви-икс Икс-Ар ж ж ж - - -

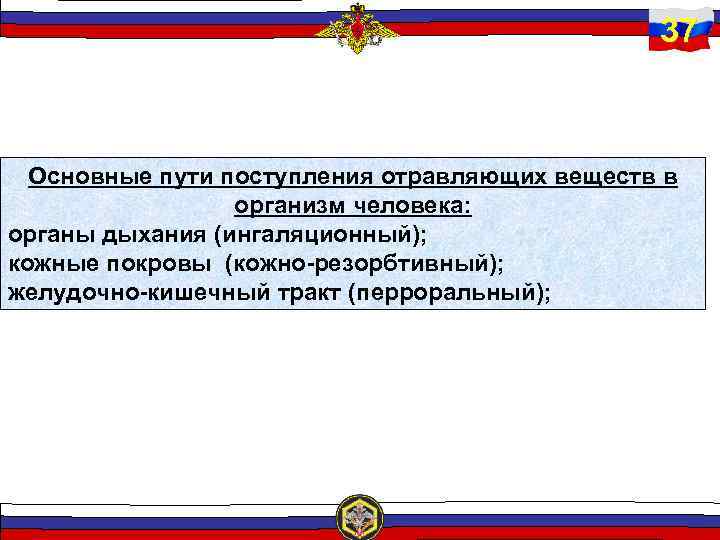

37 Основные пути поступления отравляющих веществ в организм человека: органы дыхания (ингаляционный); кожные покровы (кожно резорбтивный); желудочно кишечный тракт (перроральный);

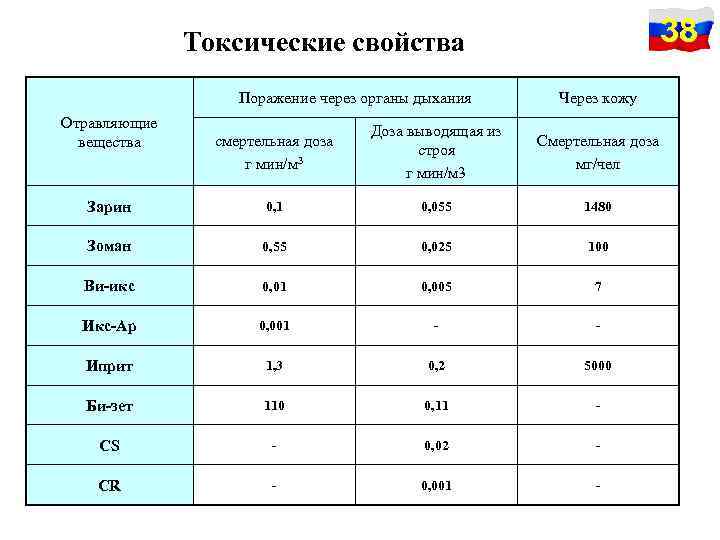

38 Токсические свойства Поражение через органы дыхания Отравляющие вещества Через кожу смертельная доза г мин/м 3 Доза выводящая из строя г мин/м 3 Смертельная доза мг/чел Зарин 0, 1 0, 055 1480 Зоман 0, 55 0, 025 100 Ви-икс 0, 01 0, 005 7 Икс-Ар 0, 001 - - Иприт 1, 3 0, 2 5000 Би-зет 110 0, 11 - CS - 0, 02 - CR - 0, 001 -

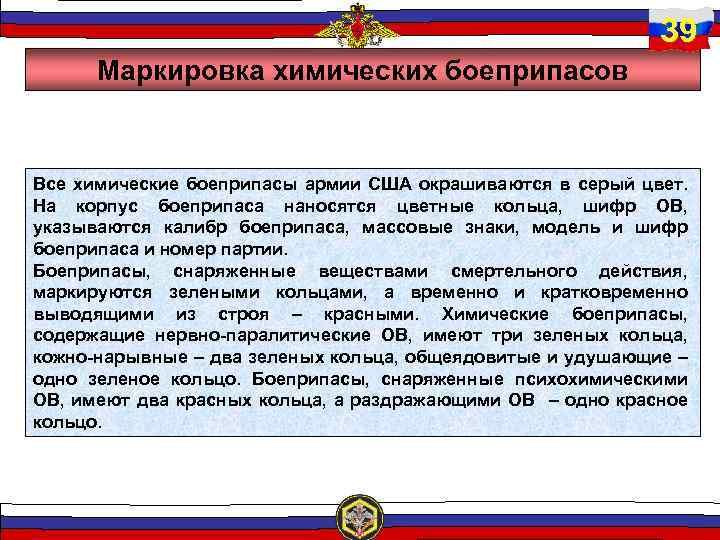

39 Маркировка химических боеприпасов Все химические боеприпасы армии США окрашиваются в серый цвет. На корпус боеприпаса наносятся цветные кольца, шифр ОВ, указываются калибр боеприпаса, массовые знаки, модель и шифр боеприпаса и номер партии. Боеприпасы, снаряженные веществами смертельного действия, маркируются зелеными кольцами, а временно и кратковременно выводящими из строя – красными. Химические боеприпасы, содержащие нервно паралитические ОВ, имеют три зеленых кольца, кожно нарывные – два зеленых кольца, общеядовитые и удушающие – одно зеленое кольцо. Боеприпасы, снаряженные психохимическими ОВ, имеют два красных кольца, а раздражающими ОВ – одно красное кольцо.

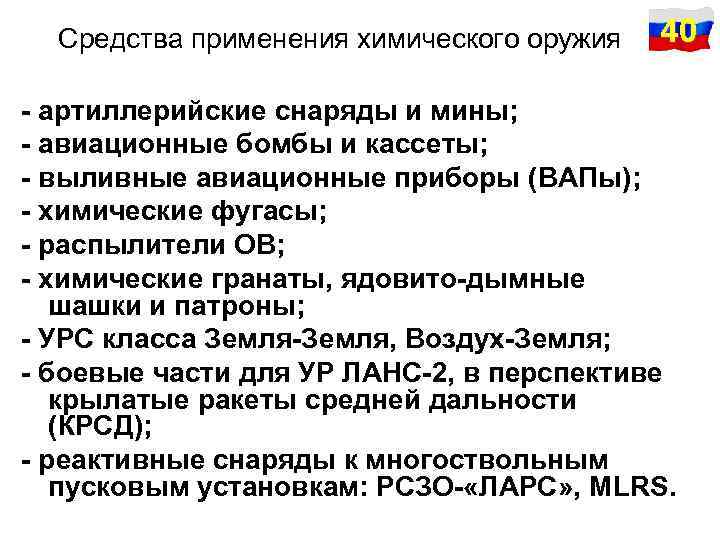

Средства применения химического оружия 40 артиллерийские снаряды и мины; авиационные бомбы и кассеты; выливные авиационные приборы (ВАПы); химические фугасы; распылители ОВ; химические гранаты, ядовито дымные шашки и патроны; УРС класса Земля, Воздух Земля; боевые части для УР ЛАНС 2, в перспективе крылатые ракеты средней дальности (КРСД); реактивные снаряды к многоствольным пусковым установкам: РСЗО «ЛАРС» , MLRS.

41 Способы применения химического оружия 15, 30 секундные и 1, 3, 15 минутные огневые налёты ствольной артиллерии; залпы пусковых установок реактивной артиллерии; одиночные и групповые пуски ракет; бомбовые удары авиации; поливка из ВАПов; создание заграждений с помощью химических фугасов; заражение воздуха с помощью генераторов аэрозолей, химических гранат, шашек, патронов.

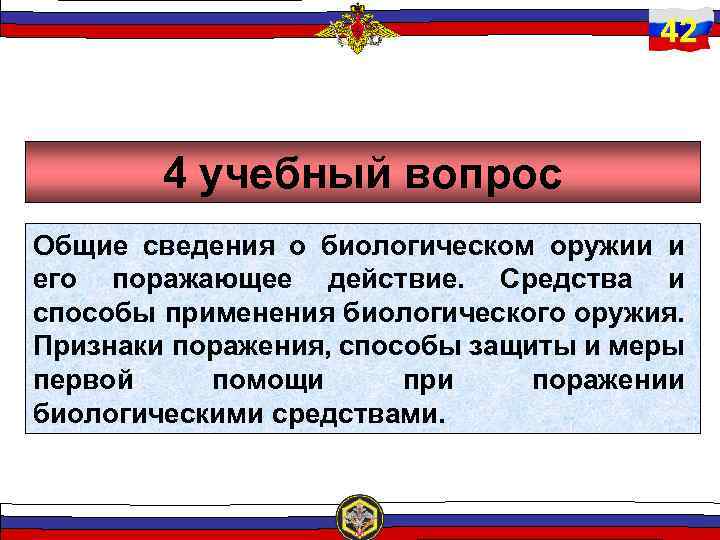

42 4 учебный вопрос Общие сведения о биологическом оружии и его поражающее действие. Средства и способы применения биологического оружия. Признаки поражения, способы защиты и меры первой помощи при поражении биологическими средствами.

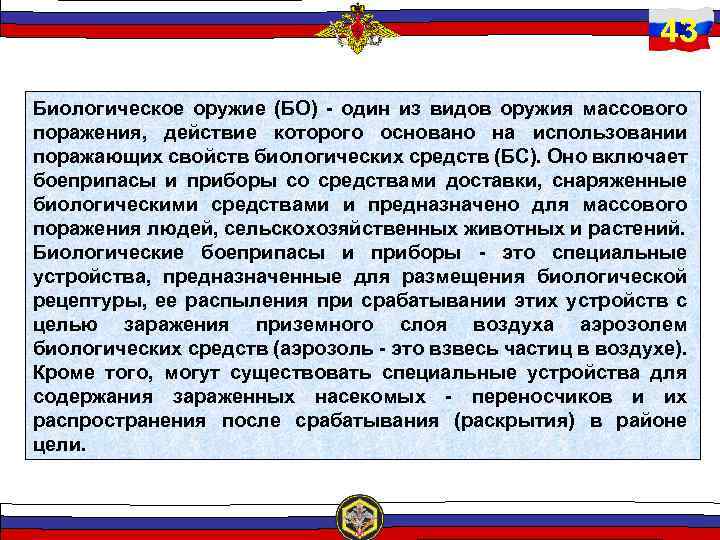

43 Биологическое оружие (БО) один из видов оружия массового поражения, действие которого основано на использовании поражающих свойств биологических средств (БС). Оно включает боеприпасы и приборы со средствами доставки, снаряженные биологическими средствами и предназначено для массового поражения людей, сельскохозяйственных животных и растений. Биологические боеприпасы и приборы это специальные устройства, предназначенные для размещения биологической рецептуры, ее распыления при срабатывании этих устройств с целью заражения приземного слоя воздуха аэрозолем биологических средств (аэрозоль это взвесь частиц в воздухе). Кроме того, могут существовать специальные устройства для содержания зараженных насекомых переносчиков и их распространения после срабатывания (раскрытия) в районе цели.

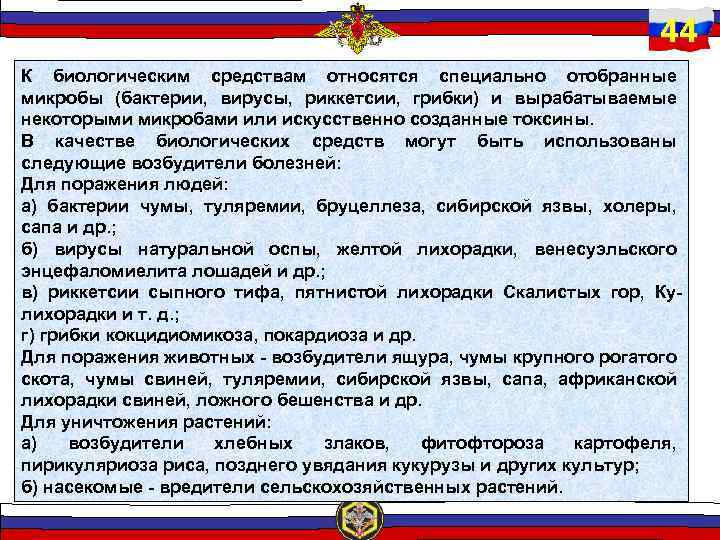

44 К биологическим средствам относятся специально отобранные микробы (бактерии, вирусы, риккетсии, грибки) и вырабатываемые некоторыми микробами или искусственно созданные токсины. В качестве биологических средств могут быть использованы следующие возбудители болезней: Для поражения людей: а) бактерии чумы, туляремии, бруцеллеза, сибирской язвы, холеры, сапа и др. ; б) вирусы натуральной оспы, желтой лихорадки, венесуэльского энцефаломиелита лошадей и др. ; в) риккетсии сыпного тифа, пятнистой лихорадки Скалистых гор, Ку лихорадки и т. д. ; г) грибки кокцидиомикоза, покардиоза и др. Для поражения животных возбудители ящура, чумы крупного рогатого скота, чумы свиней, туляремии, сибирской язвы, сапа, африканской лихорадки свиней, ложного бешенства и др. Для уничтожения растений: а) возбудители хлебных злаков, фитофтороза картофеля, пирикуляриоза риса, позднего увядания кукурузы и других культур; б) насекомые вредители сельскохозяйственных растений.

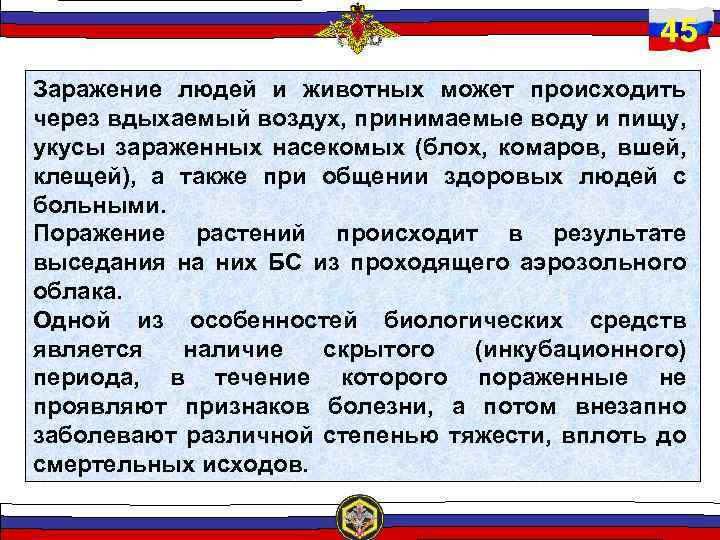

45 Заражение людей и животных может происходить через вдыхаемый воздух, принимаемые воду и пищу, укусы зараженных насекомых (блох, комаров, вшей, клещей), а также при общении здоровых людей с больными. Поражение растений происходит в результате выседания на них БС из проходящего аэрозольного облака. Одной из особенностей биологических средств является наличие скрытого (инкубационного) периода, в течение которого пораженные не проявляют признаков болезни, а потом внезапно заболевают различной степенью тяжести, вплоть до смертельных исходов.

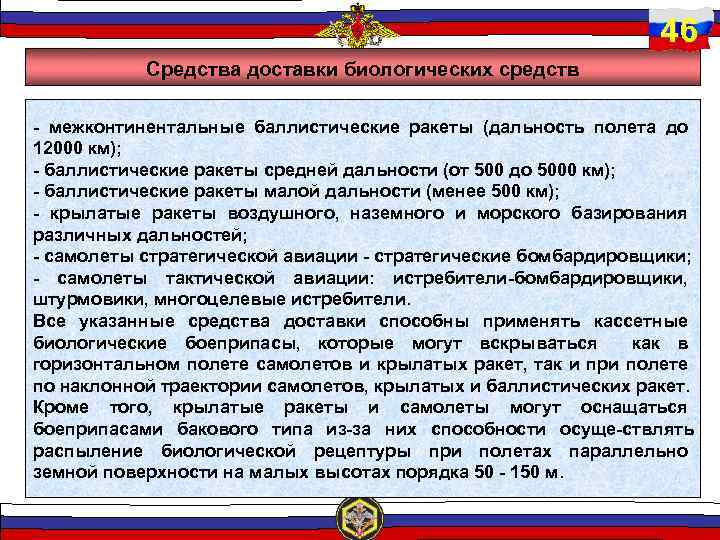

46 Средства доставки биологических средств межконтинентальные баллистические ракеты (дальность полета до 12000 км); баллистические ракеты средней дальности (от 500 до 5000 км); баллистические ракеты малой дальности (менее 500 км); крылатые ракеты воздушного, наземного и морского базирования различных дальностей; самолеты стратегической авиации стратегические бомбардировщики; самолеты тактической авиации: истребители бомбардировщики, штурмовики, многоцелевые истребители. Все указанные средства доставки способны применять кассетные биологические боеприпасы, которые могут вскрываться как в горизонтальном полете самолетов и крылатых ракет, так и при полете по наклонной траектории самолетов, крылатых и баллистических ракет. Кроме того, крылатые ракеты и самолеты могут оснащаться боеприпасами бакового типа из за них способности осуще ствлять распыление биологической рецептуры при полетах параллельно земной поверхности на малых высотах порядка 50 150 м.

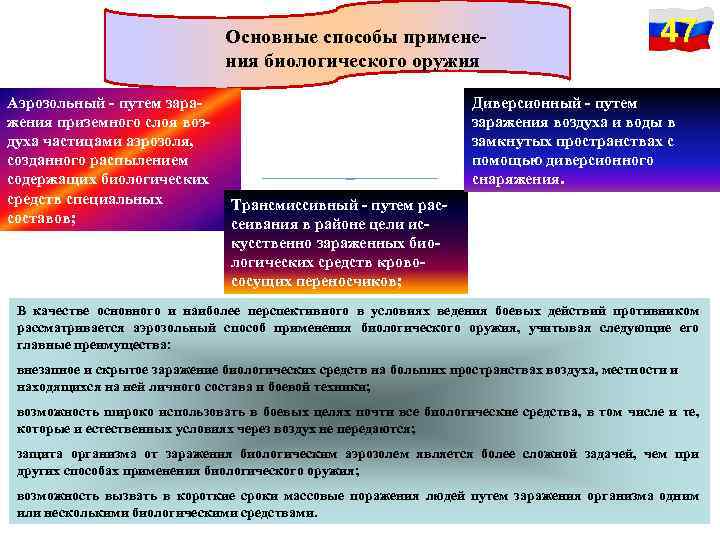

Основные способы применения биологического оружия Аэрозольный - путем заражения приземного слоя воздуха частицами аэрозоля, созданного распылением содержащих биологических средств специальных составов; 47 Диверсионный - путем заражения воздуха и воды в замкнутых пространствах с помощью диверсионного снаряжения. Трансмиссивный - путем рассеивания в районе цели искусственно зараженных биологических средств кровососущих переносчиков; В качестве основного и наиболее перспективного в условиях ведения боевых действий противником рассматривается аэрозольный способ применения биологического оружия, учитывая следующие его главные преимущества: внезапное и скрытое заражение биологических средств на больших пространствах воздуха, местности и находящихся на ней личного состава и боевой техники; возможность широко использовать в боевых целях почти все биологические средства, в том числе и те, которые и естественных условиях через воздух не передаются; защита организма от заражения биологическим аэрозолем является более сложной задачей, чем при других способах применения биологического оружия; возможность вызвать в короткие сроки массовые поражения людей путем заражения организма одним или несколькими биологическими средствами.
