1 ТЕМА 1 ОРГАНИЗАЦИЯ ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ ВООРУЖЕННЫХ СИЛ

1 ТЕМА 1 ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ ВООРУЖЕННЫХ СИЛ РЕСПУБЛИКИ БЕЛАРУСЬ И ИНОСТРАННЫХ ГОСУДАРСТВ

Полковник запаса РОДИОНОВ Андрей Александрович, кандидат военных наук, профессор АВН РФ, доцент кафедры тактической и общевоенной подготовки БГУИР

2 ЗАНЯТИЕ 1. 1 ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ ВООРУЖЕННЫХ СИЛ РЕСПУБЛИКИ БЕЛАРУСЬ И ИНОСТРАННЫХ ГОСУДАРСТВ

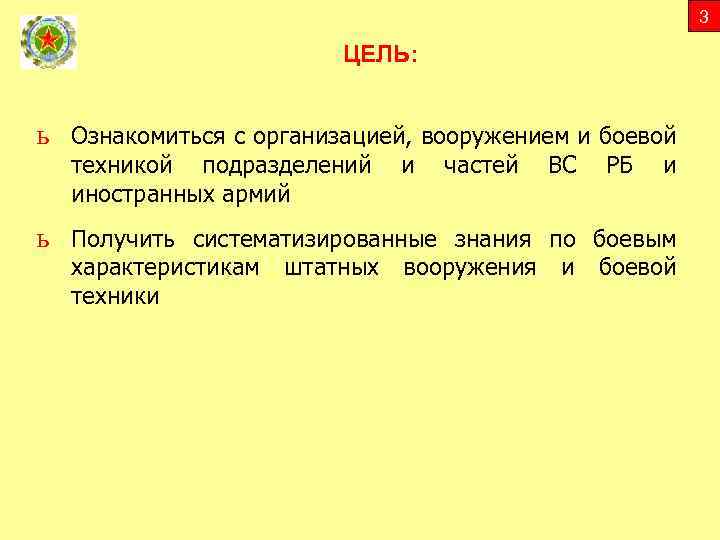

3 ЦЕЛЬ: ь Ознакомиться с организацией, вооружением и боевой техникой подразделений иностранных армий и частей ВС РБ и ь Получить систематизированные знания по боевым характеристикам техники штатных вооружения и боевой

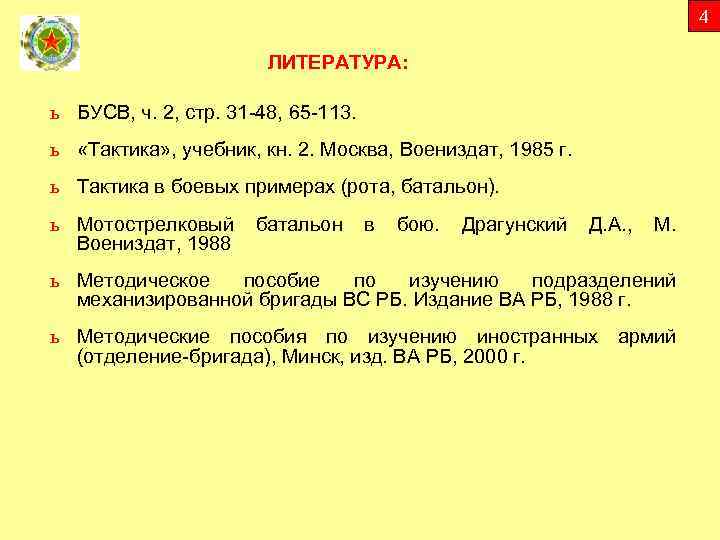

4 ЛИТЕРАТУРА: ь БУСВ, ч. 2, стр. 31 -48, 65 -113. ь «Тактика» , учебник, кн. 2. Москва, Воениздат, 1985 г. ь Тактика в боевых примерах (рота, батальон). ь Мотострелковый Воениздат, 1988 батальон в бою. Драгунский Д. А. , М. ь Методическое пособие по изучению подразделений механизированной бригады ВС РБ. Издание ВА РБ, 1988 г. ь Методические пособия по изучению иностранных армий (отделение-бригада), Минск, изд. ВА РБ, 2000 г.

ВООРУЖЁННЫЕ СИЛЫ (ВС) ü Вооружённая организация государства, предназначенная для защиты его суверенитета и территориальной целостности в случае агрессии, войны, одно из важнейших орудий политической власти, могут состоять из регулярного и резервного компонентов (включающие резервы всех видов вооружённых сил и родов войск видов ВС). ü Назначение вооружённых сил, принципы их строительства, обучения и воспитания личного состава определяются обществом, государственным строем и политикой государства, а также масштабом страны, её географическим положением, историческими, социальными и культурными традициями. Решающее влияние на вооружённые силы всегда оказывала и оказывает экономика и власть.

10 ГОСУДАРСТВ НЕ ИМЕЮЩИХ СВОЕЙ АРМИИ

1. ВАТИКАН • Государство-анклав внутри территории Рима, полностью независимое от Италии. Статус Ватикана в международном праве — вспомогательная суверенная территория Святого Престола, резиденции высшего духовного руководства римско-католической церкви. • Кто защищает? Поскольку Ватикан находится в Риме, Италия несет полную ответственность за защиту маленькой страны в своей столице. Италия имеет вооруженные силы с численностью 290 тыс. человек и флот с численностью 50 тыс. человек.

2. РЕСПУБЛИКА НАУРУ • Государство на одноимённом коралловом острове в западной части Тихого океана с населением • 14 тысяч человек. Независимость провозглашена в 1968 году. • Кто защищает? • Существует неофициальная договоренность между Австралией и Науру, об оказании военной помощи. В 1940 году Германия напала на Науру и Австралийские вооруженные силы выступили на защиту государства.

3. ЛИХТЕНШТЕЙН • государство в Центральной Европе. Столица — Вадуц. Лихтенштейн граничит с Австрией на востоке и Швейцарией на западе, его территория полностью окружена территориями этих государств. Форма государственного устройства — конституционная монархия. • Кто защищает? • Ни одна страна не несет ответственности за оборону Лихтенштейна, но в самом Лихтенштейне настаивают, что такие договоренности достигнуты с рядом стран на переговорах в Швейцарии.

4. РЕСПУБЛИКА МАРШАЛЛОВЫ ОСТРОВА • Тихоокеанское государство в Микронезии, столица — Маджуро. Республика Маршалловы Острова расположена на 29 атоллах и 5 островах архипелага Маршалловы острова, состоящего из цепей Ралик и Ратак. Население республики про состоянию на 2008 год — 63 174 чел. • Кто защищает? • Государство является членом свободной ассоциации США, находятся под защитой США и вооруженные силы “штатов” несут ответственность за оборону этой части Земли.

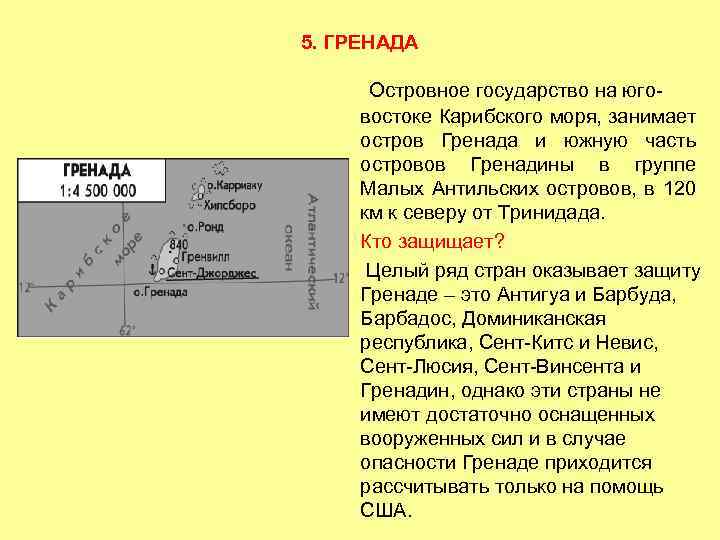

5. ГРЕНАДА Островное государство на юговостоке Карибского моря, занимает остров Гренада и южную часть островов Гренадины в группе Малых Антильских островов, в 120 км к северу от Тринидада. • Кто защищает? • Целый ряд стран оказывает защиту Гренаде – это Антигуа и Барбуда, Барбадос, Доминиканская республика, Сент-Китс и Невис, Сент-Люсия, Сент-Винсента и Гренадин, однако эти страны не имеют достаточно оснащенных вооруженных сил и в случае опасности Гренаде приходится рассчитывать только на помощь США.

6. КНЯЖЕСТВО АНДОРРА • Маленькое Европейское государство, не имеющее выхода к морю, расположенное в восточных Пиренеях между Францией и Испанией. Название страны происходит от баск. andurrial — «пустошь» . • Кто защищает? • У этой страны целых три защитника Франция, Испания и силы НАТО.

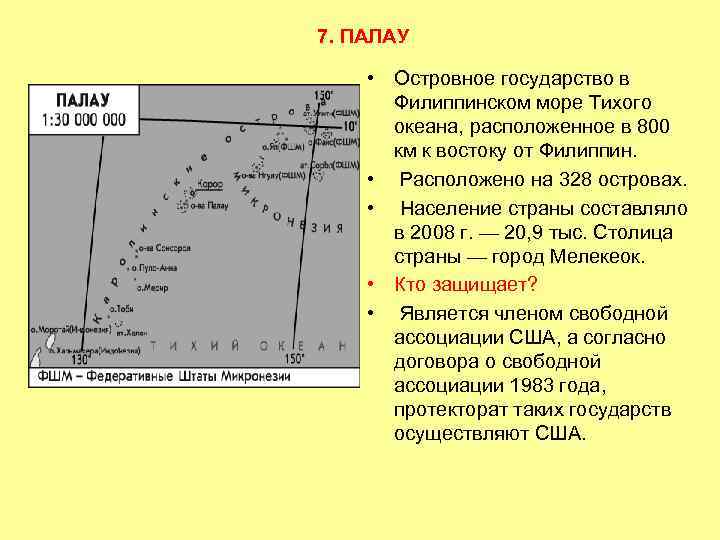

7. ПАЛАУ • Островное государство в Филиппинском море Тихого океана, расположенное в 800 км к востоку от Филиппин. • Расположено на 328 островах. • Население страны составляло в 2008 г. — 20, 9 тыс. Столица страны — город Мелекеок. • Кто защищает? • Является членом свободной ассоциации США, а согласно договора о свободной ассоциации 1983 года, протекторат таких государств осуществляют США.

8. САМОА • Островное государство в южной части Тихого океана, занимающее западную часть одноимённого архипелага. Столица страны — город Апиа находится на острове Уполу. • Кто защищает? • Имеет договор дружбы с Новой Зеландией, который гарантирует государству Самоа, оказание необходимой военной помощи.

9. КОСТА-РИКА • Одно из самых маленьких государств в Центральной Америке. Расположена в самой узкой части перешейка, соединяющего два континента. Несмотря на свое расположение, Коста-Рика является преимущественно «белой» страной. Столица Коста-Рики — город Сан-Хосе. • Кто защищает? • Благодаря Межамериканскому договору о взаимной помощи 1947 года находится под защитой целого ряда стран, таких как США, Чили, Куба и в случае агрессии может рассчитывать на военную поддержку этих стран.

10. СОЛОМОНОВЫ ОСТРОВА • Государство в юго-западной части Тихого океана, в Меланезии, занимающее большую часть одноимённого архипелага, а также некоторые другие островные группы. Состоит из 992 островов. • Кто защищает? • Государство находится под защитой нескольких держав, однако основную помощь на Соломоновых островах рассчитывают получить от Австралии.

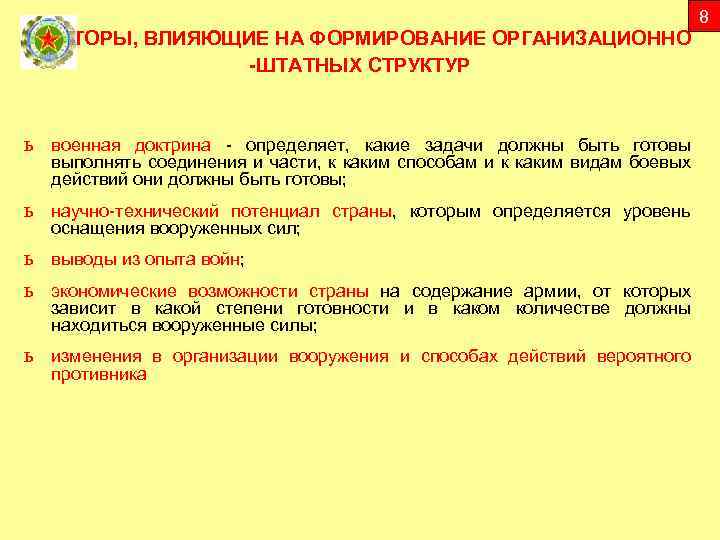

8 ФАКТОРЫ, ВЛИЯЮЩИЕ НА ФОРМИРОВАНИЕ ОРГАНИЗАЦИОННО -ШТАТНЫХ СТРУКТУР ь военная доктрина - определяет, какие задачи должны быть готовы выполнять соединения и части, к каким способам и к каким видам боевых действий они должны быть готовы; ь научно-технический потенциал страны, которым определяется уровень оснащения вооруженных сил; ь выводы из опыта войн; ь экономические возможности страны на содержание армии, от которых зависит в какой степени готовности и в каком количестве должны находиться вооруженные силы; ь изменения в организации вооружения и способах действий вероятного противника

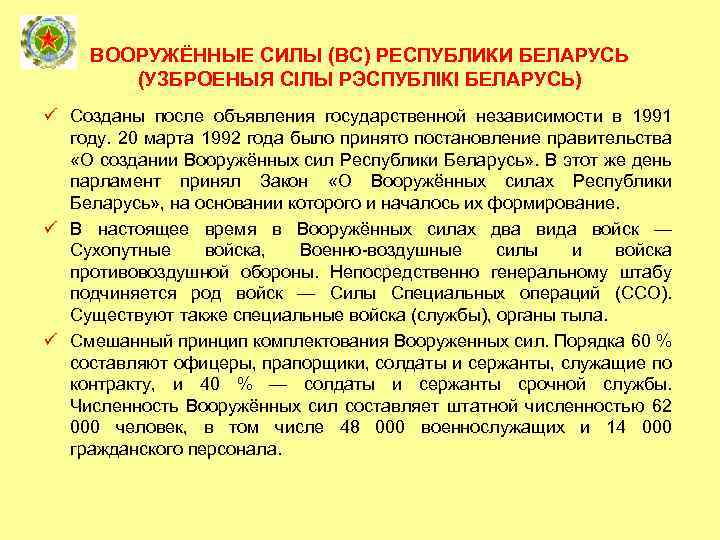

ВООРУЖЁННЫЕ СИЛЫ (ВС) РЕСПУБЛИКИ БЕЛАРУСЬ (УЗБРОЕНЫЯ СІЛЫ РЭСПУБЛІКІ БЕЛАРУСЬ) ü Созданы после объявления государственной независимости в 1991 году. 20 марта 1992 года было принято постановление правительства «О создании Вооружённых сил Республики Беларусь» . В этот же день парламент принял Закон «О Вооружённых силах Республики Беларусь» , на основании которого и началось их формирование. ü В настоящее время в Вооружённых силах два вида войск — Сухопутные войска, Военно-воздушные силы и войска противовоздушной обороны. Непосредственно генеральному штабу подчиняется род войск — Силы Специальных операций (ССО). Существуют также специальные войска (службы), органы тыла. ü Смешанный принцип комплектования Вооруженных сил. Порядка 60 % составляют офицеры, прапорщики, солдаты и сержанты, служащие по контракту, и 40 % — солдаты и сержанты срочной службы. Численность Вооружённых сил составляет штатной численностью 62 000 человек, в том числе 48 000 военнослужащих и 14 000 гражданского персонала.

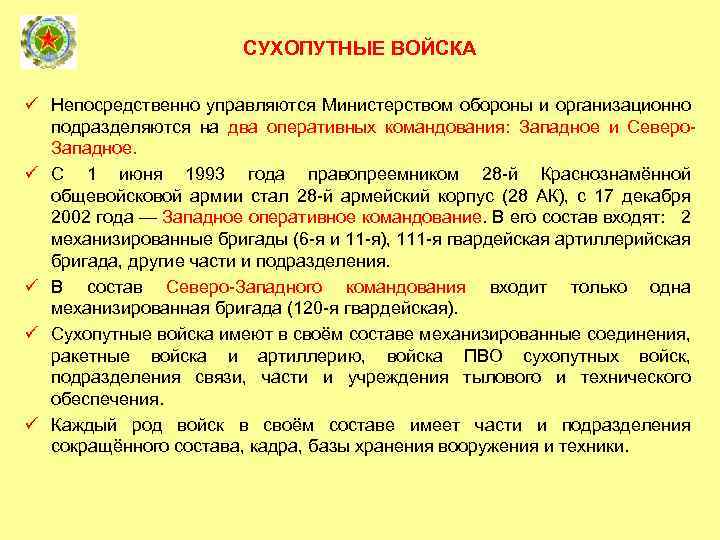

СУХОПУТНЫЕ ВОЙСКА ü Непосредственно управляются Министерством обороны и организационно подразделяются на два оперативных командования: Западное и Северо. Западное. ü С 1 июня 1993 года правопреемником 28 -й Краснознамённой общевойсковой армии стал 28 -й армейский корпус (28 АК), с 17 декабря 2002 года — Западное оперативное командование. В его состав входят: 2 механизированные бригады (6 -я и 11 -я), 111 -я гвардейская артиллерийская бригада, другие части и подразделения. ü В состав Северо-Западного командования входит только одна механизированная бригада (120 -я гвардейская). ü Сухопутные войска имеют в своём составе механизированные соединения, ракетные войска и артиллерию, войска ПВО сухопутных войск, подразделения связи, части и учреждения тылового и технического обеспечения. ü Каждый род войск в своём составе имеет части и подразделения сокращённого состава, кадра, базы хранения вооружения и техники.

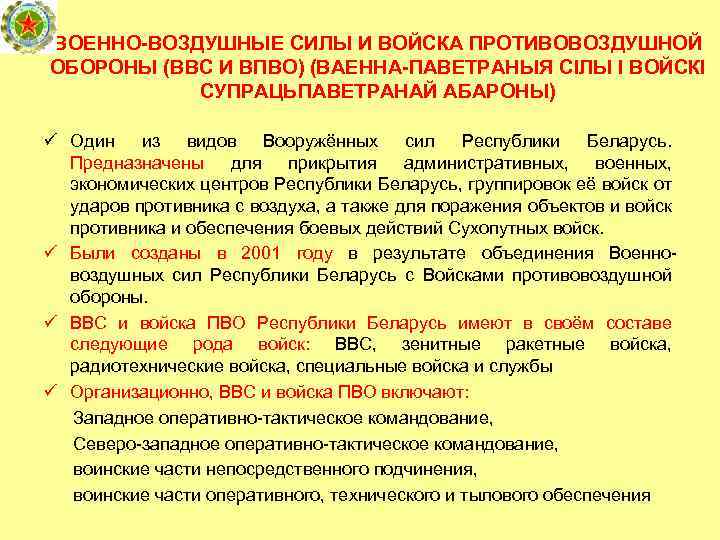

ВОЕННО-ВОЗДУШНЫЕ СИЛЫ И ВОЙСКА ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ (ВВС И ВПВО) (ВАЕННА-ПАВЕТРАНЫЯ СІЛЫ І ВОЙСКI СУПРАЦЬПАВЕТРАНАЙ АБАРОНЫ) ü Один из видов Вооружённых сил Республики Беларусь. Предназначены для прикрытия административных, военных, экономических центров Республики Беларусь, группировок её войск от ударов противника с воздуха, а также для поражения объектов и войск противника и обеспечения боевых действий Сухопутных войск. ü Были созданы в 2001 году в результате объединения Военновоздушных сил Республики Беларусь с Войсками противовоздушной обороны. ü ВВС и войска ПВО Республики Беларусь имеют в своём составе следующие рода войск: ВВС, зенитные ракетные войска, радиотехнические войска, специальные войска и службы ü Организационно, ВВС и войска ПВО включают: Западное оперативно-тактическое командование, Северо-западное оперативно-тактическое командование, воинские части непосредственного подчинения, воинские части оперативного, технического и тылового обеспечения

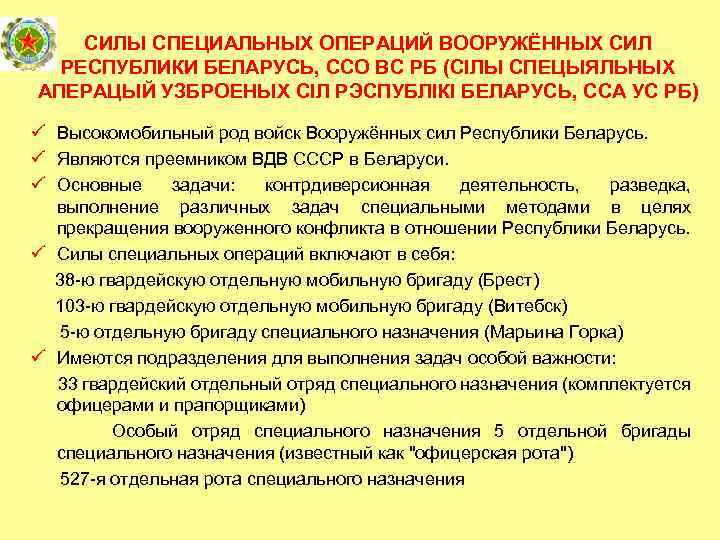

СИЛЫ СПЕЦИАЛЬНЫХ ОПЕРАЦИЙ ВООРУЖЁННЫХ СИЛ РЕСПУБЛИКИ БЕЛАРУСЬ, ССО ВС РБ (CІЛЫ СПЕЦЫЯЛЬНЫХ АПЕРАЦЫЙ УЗБРОЕНЫХ СІЛ РЭСПУБЛІКІ БЕЛАРУСЬ, ССА УС РБ) ü Высокомобильный род войск Вооружённых сил Республики Беларусь. ü Являются преемником ВДВ СССР в Беларуси. ü Основные задачи: контрдиверсионная деятельность, разведка, выполнение различных задач специальными методами в целях прекращения вооруженного конфликта в отношении Республики Беларусь. ü Силы специальных операций включают в себя: 38 -ю гвардейскую отдельную мобильную бригаду (Брест) 103 -ю гвардейскую отдельную мобильную бригаду (Витебск) 5 -ю отдельную бригаду специального назначения (Марьина Горка) ü Имеются подразделения для выполнения задач особой важности: 33 гвардейский отдельный отряд специального назначения (комплектуется офицерами и прапорщиками) Особый отряд специального назначения 5 отдельной бригады специального назначения (известный как "офицерская рота") 527 -я отдельная рота специального назначения

62 2 УЧЕБНЫЙ ВОПРОС ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ И БОЕВАЯ ТЕХНИКА БОЕВЫХ ПОДРАЗДЕЛЕНИЙ ОМБ (ОТБ) ВС РБ

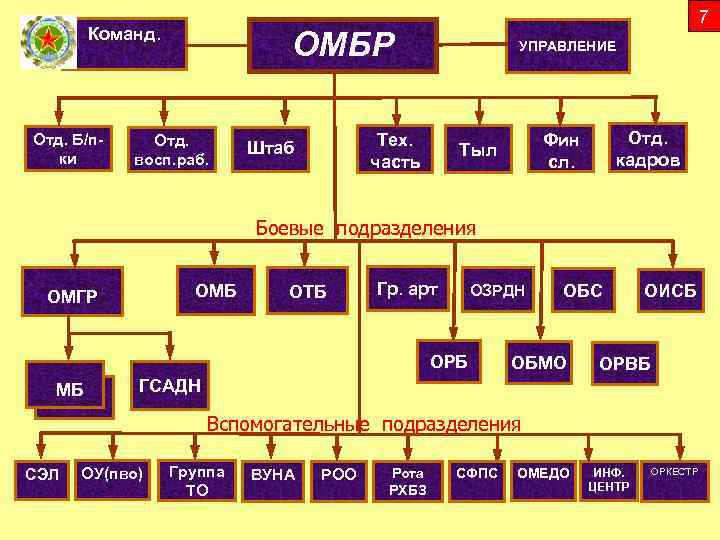

Команд. Отд. Б/пки 7 ОМБР Отд. восп. раб. УПРАВЛЕНИЕ Тех. часть Штаб Отд. кадров Фин сл. Тыл Боевые подразделения ОМБ ОМГР ОТБ Гр. арт ОЗРДН ОРБ МБ ОБС ОБМО ОИСБ ОРВБ ГСАДН Вспомогательные подразделения СЭЛ ОУ(пво) Группа ТО ВУНА РОО Рота РХБЗ СФПС ОМЕДО ИНФ. ЦЕНТР ОРКЕСТР

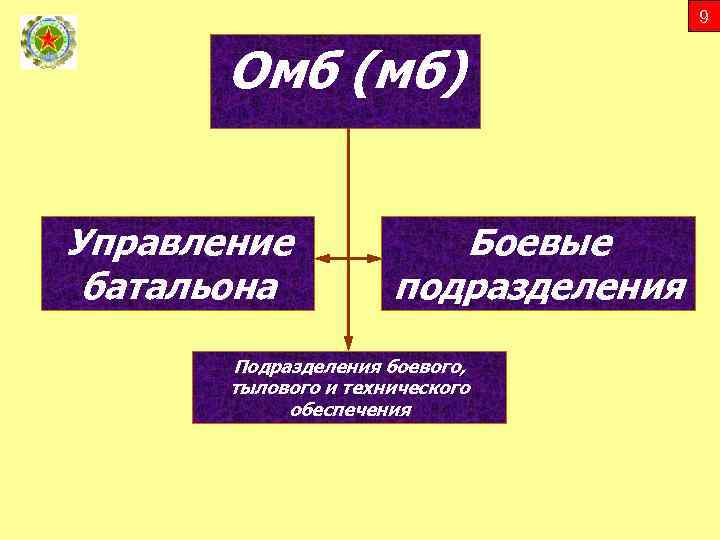

9 Омб (мб) Управление батальона Боевые подразделения Подразделения боевого, тылового и технического обеспечения

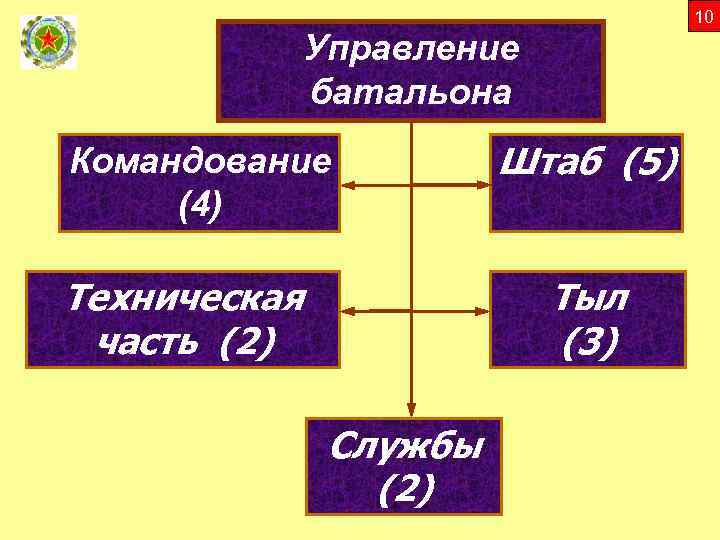

10 Управление батальона Командование (4) Техническая часть (2) Штаб (5) Тыл (3) Службы (2)

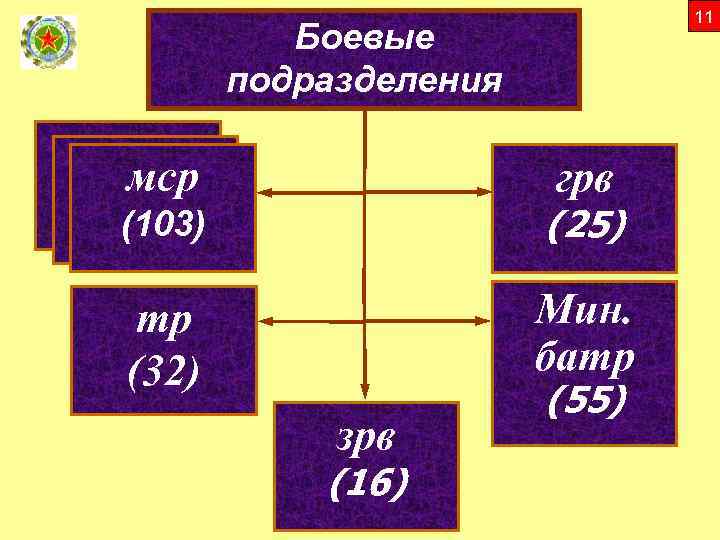

11 Боевые подразделения мср мср грв (114) (103) (25) Мин. батр тр (32) зрв (16) (55)

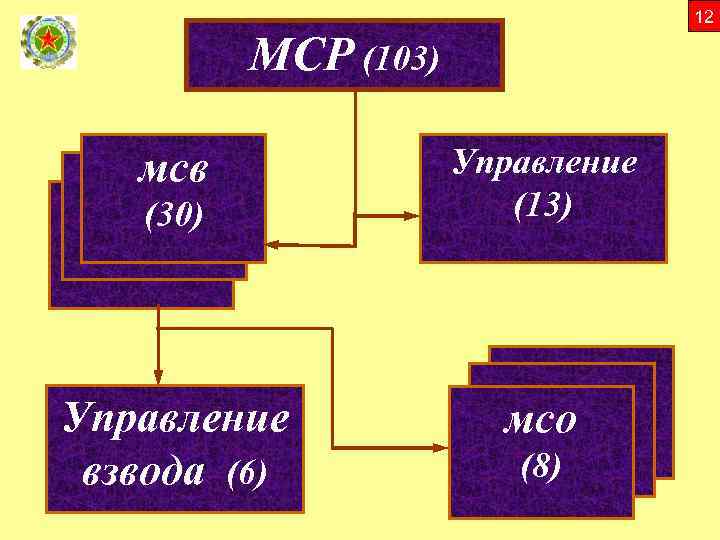

12 МСР (103) мсв (30) мсв (114) Управление (13) (114) Управление взвода (6) мсо мсо (9) (8)

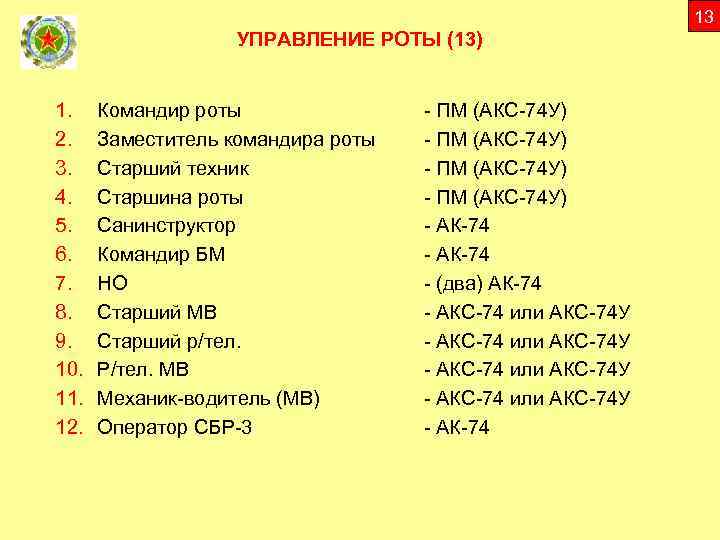

13 УПРАВЛЕНИЕ РОТЫ (13) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Командир роты Заместитель командира роты Старший техник Старшина роты Санинструктор Командир БМ НО Старший МВ Старший р/тел. Р/тел. МВ Механик-водитель (МВ) Оператор СБР-3 - ПМ (АКС-74 У) - АК-74 - (два) АК-74 - АКС-74 или АКС-74 У - АК-74

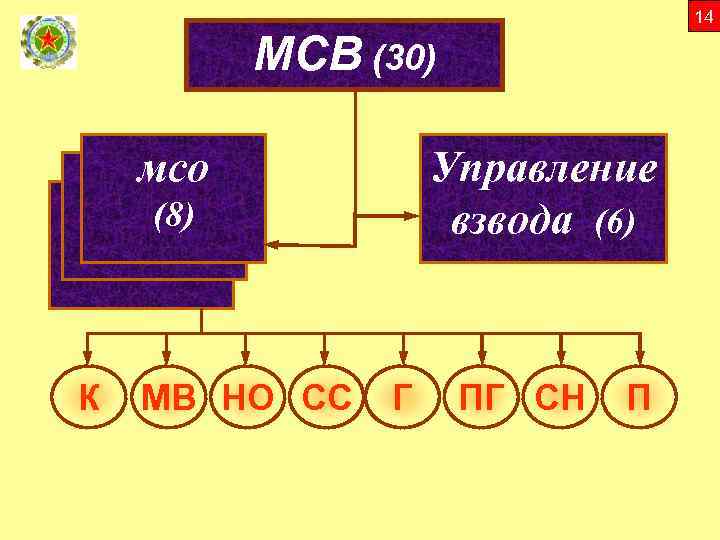

14 МСВ (30) мсо мсв (8) мсв (114) Управление взвода (6) (114) К МВ НО СС Г ПГ СН П

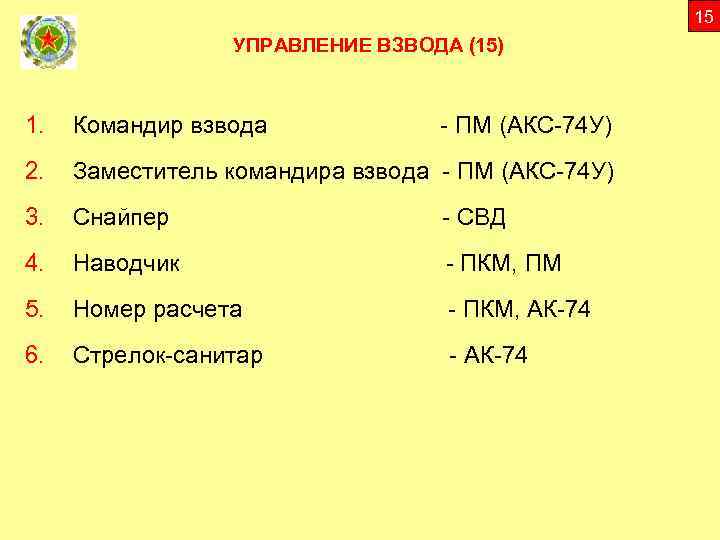

15 УПРАВЛЕНИЕ ВЗВОДА (15) 1. Командир взвода 2. Заместитель командира взвода - ПМ (АКС-74 У) 3. Снайпер - СВД 4. Наводчик - ПКМ, ПМ 5. Номер расчета - ПКМ, АК-74 6. Стрелок-санитар - АК-74 - ПМ (АКС-74 У)

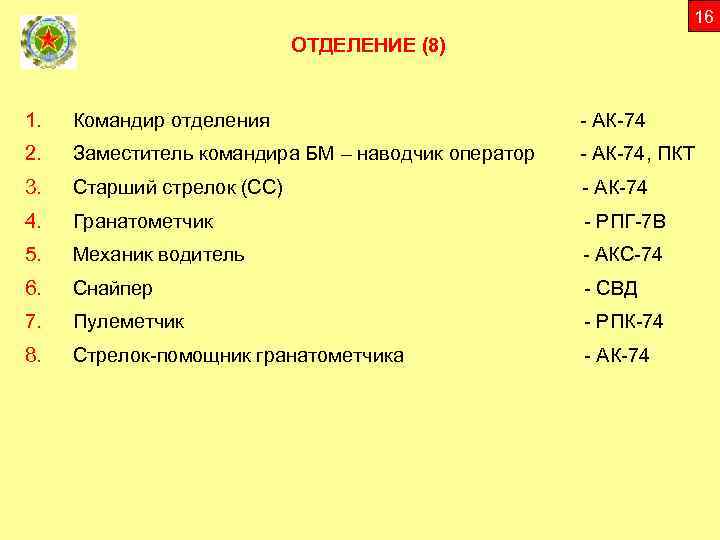

16 ОТДЕЛЕНИЕ (8) 1. Командир отделения - АК-74 2. Заместитель командира БМ – наводчик оператор - АК-74, ПКТ 3. Старший стрелок (СС) - АК-74 4. Гранатометчик - РПГ-7 В 5. Механик водитель - АКС-74 6. Снайпер - СВД 7. Пулеметчик - РПК-74 8. Стрелок-помощник гранатометчика - АК-74

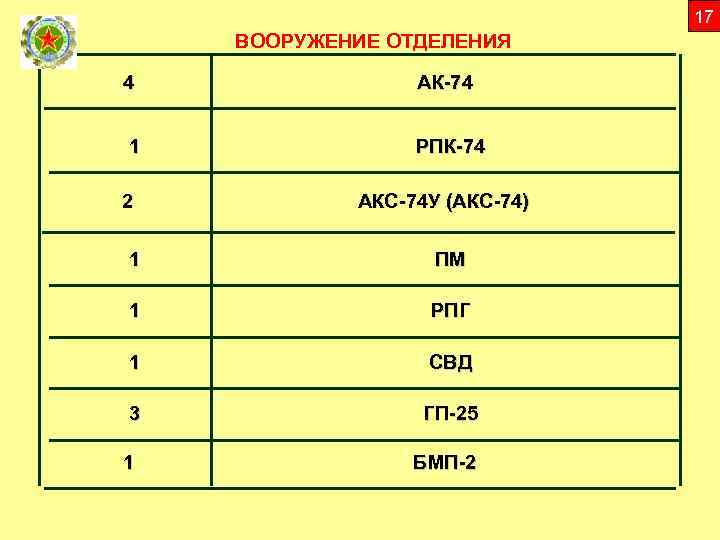

17 ВООРУЖЕНИЕ ОТДЕЛЕНИЯ 4 АК-74 1 РПК-74 2 АКС-74 У (АКС-74) 1 ПМ 1 РПГ 1 СВД 3 ГП-25 1 БМП-2

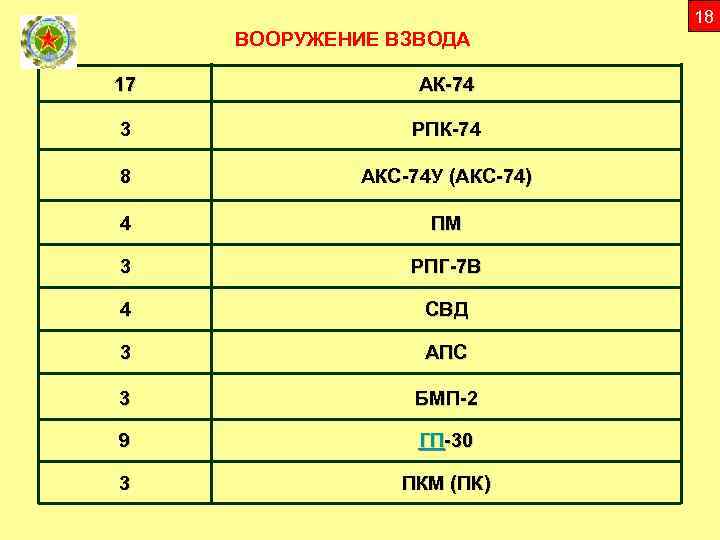

18 ВООРУЖЕНИЕ ВЗВОДА 17 АК-74 3 РПК-74 8 АКС-74 У (АКС-74) 4 ПМ 3 РПГ-7 В 4 СВД 3 АПС 3 БМП-2 9 ГП-30 3 ПКМ (ПК)

ВООРУЖЕНИЕ РОТЫ 48 АК-74 9 РПК-74 31 АКС-74 У (АКС-74) 10 ПМ 9 РПГ-7 В 12 СВД 27 ГП-25 10 БМП-2 1 БМП-2 К 27 ГП-30 3 ПКМ (ПК) 19

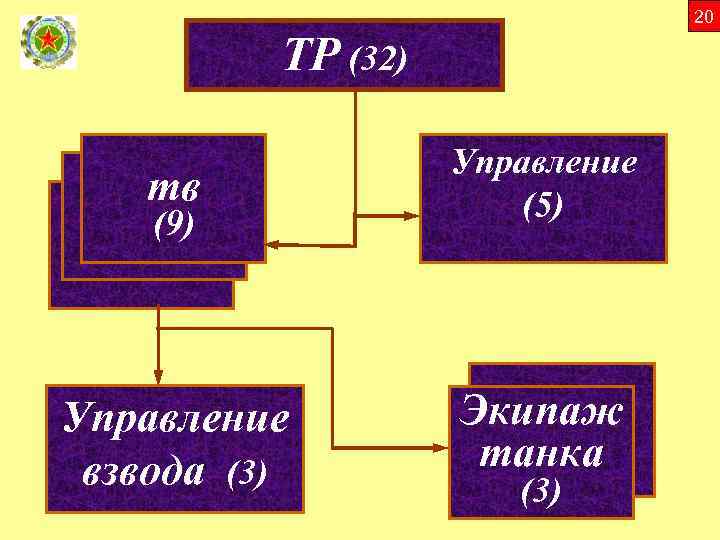

20 ТР (32) мсв тв мсв (9) (114) Управление (5) (114) Управление взвода (3) мсо Экипаж (9) танка (3)

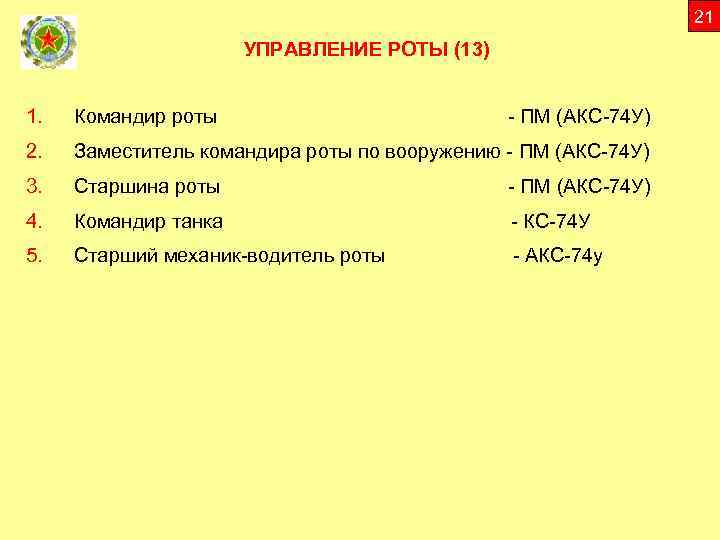

21 УПРАВЛЕНИЕ РОТЫ (13) 1. Командир роты 2. Заместитель командира роты по вооружению - ПМ (АКС-74 У) 3. Старшина роты - ПМ (АКС-74 У) 4. Командир танка - КС-74 У 5. Старший механик-водитель роты - АКС-74 у - ПМ (АКС-74 У)

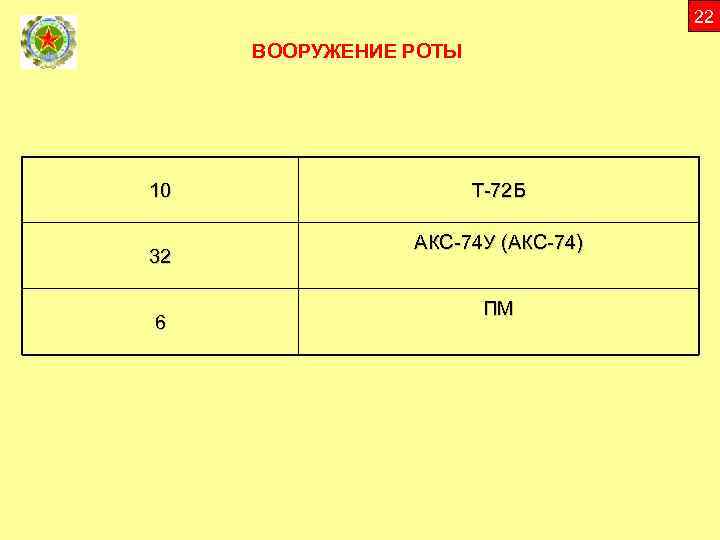

22 ВООРУЖЕНИЕ РОТЫ 10 32 6 Т-72 Б АКС-74 У (АКС-74) ПМ

23 МИНОМЕТНАЯ БАТАРЕЯ Артиллерийское подразделение предназначенное для поражения живой силы и огневых средств противника, находящихся вне укрытий, в окопах, траншеях и за укрытиями

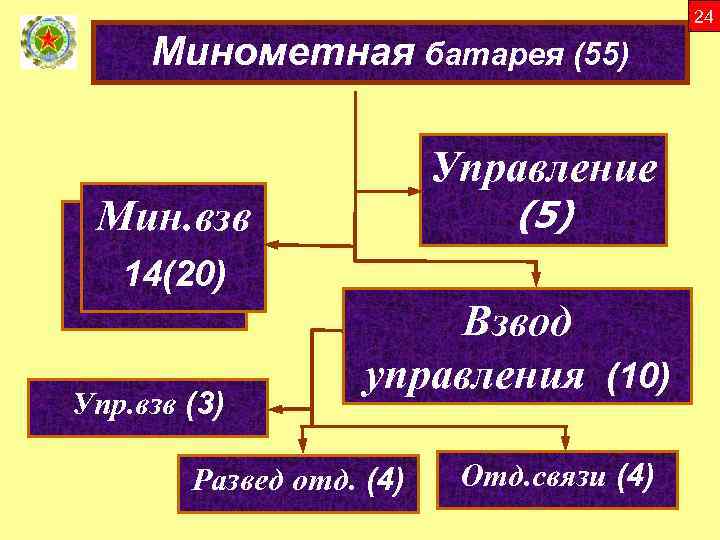

24 Минометная батарея (55) Управление (5) Мин. взв мсв 14(20) (114) Упр. взв (3) Взвод управления (10) Развед отд. (4) Отд. связи (4)

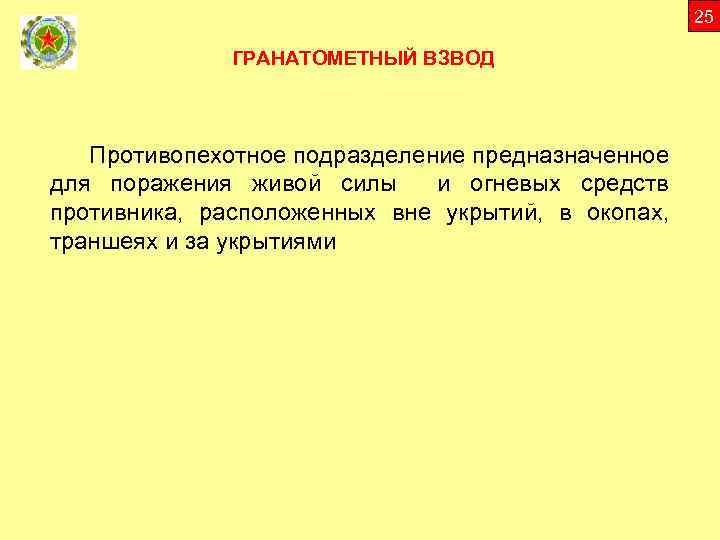

25 ГРАНАТОМЕТНЫЙ ВЗВОД Противопехотное подразделение предназначенное для поражения живой силы и огневых средств противника, расположенных вне укрытий, в окопах, траншеях и за укрытиями

26 ГРВ (25) го мсв 7(8) (114) Управление взвода (2)

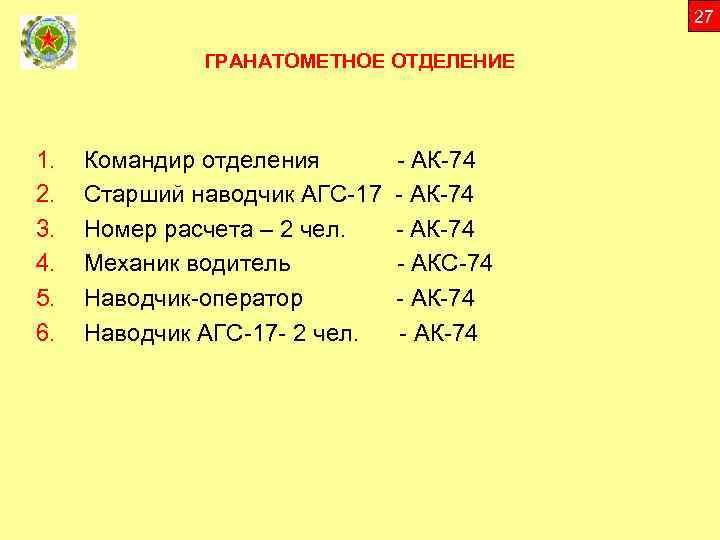

27 ГРАНАТОМЕТНОЕ ОТДЕЛЕНИЕ 1. 2. 3. 4. 5. 6. Командир отделения Старший наводчик АГС-17 Номер расчета – 2 чел. Механик водитель Наводчик-оператор Наводчик АГС-17 - 2 чел. - АК-74 - АКС-74 - АК-74

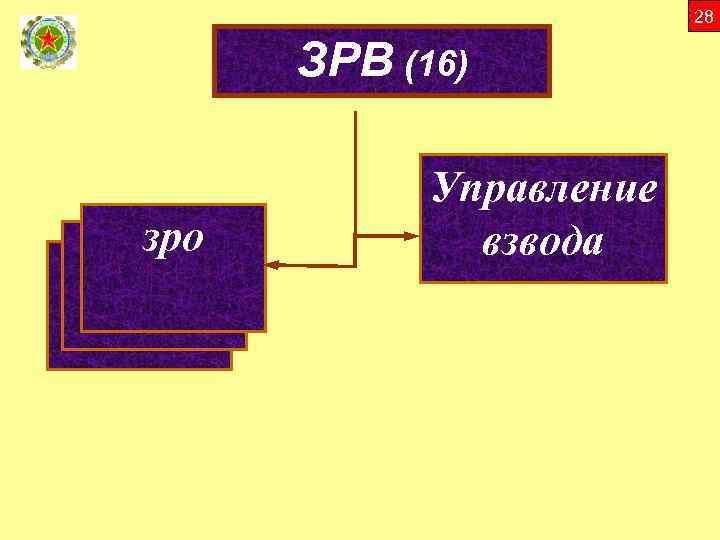

28 ЗРВ (16) зро мсв (114) Управление взвода

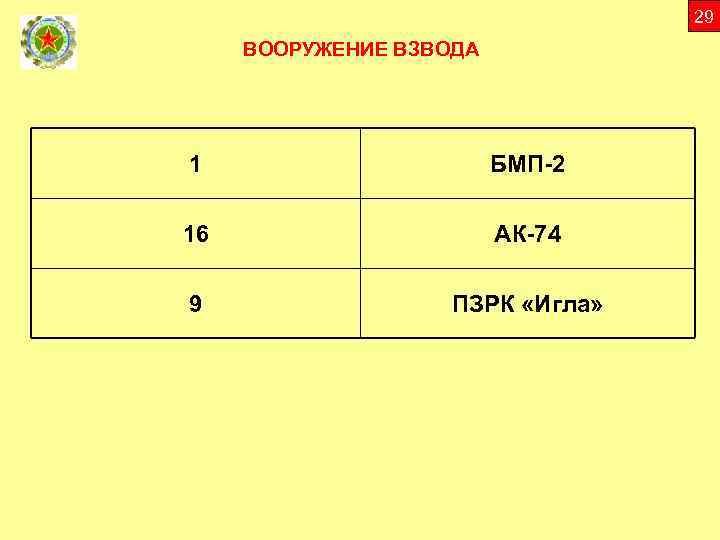

29 ВООРУЖЕНИЕ ВЗВОДА 1 БМП-2 16 АК-74 9 ПЗРК «Игла»

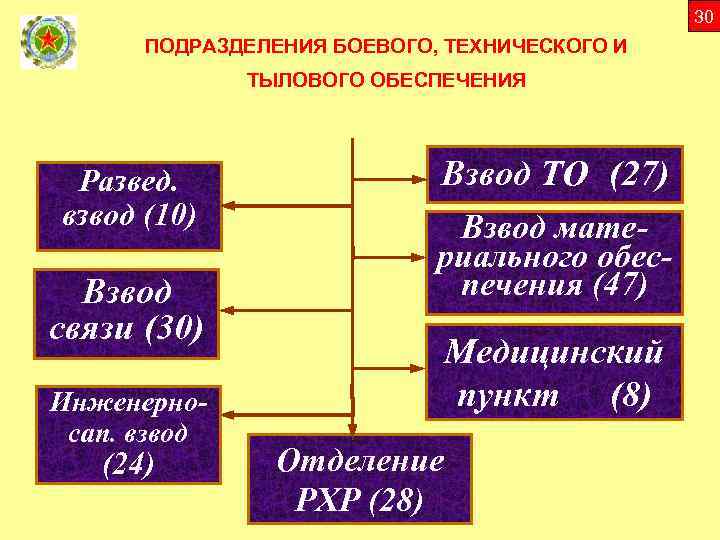

30 ПОДРАЗДЕЛЕНИЯ БОЕВОГО, ТЕХНИЧЕСКОГО И ТЫЛОВОГО ОБЕСПЕЧЕНИЯ Развед. взвод (10) Взвод связи (30) Инженерносап. взвод (24) Взвод ТО (27) Взвод материального обеспечения (47) Медицинский пункт (8) Отделение РХР (28)

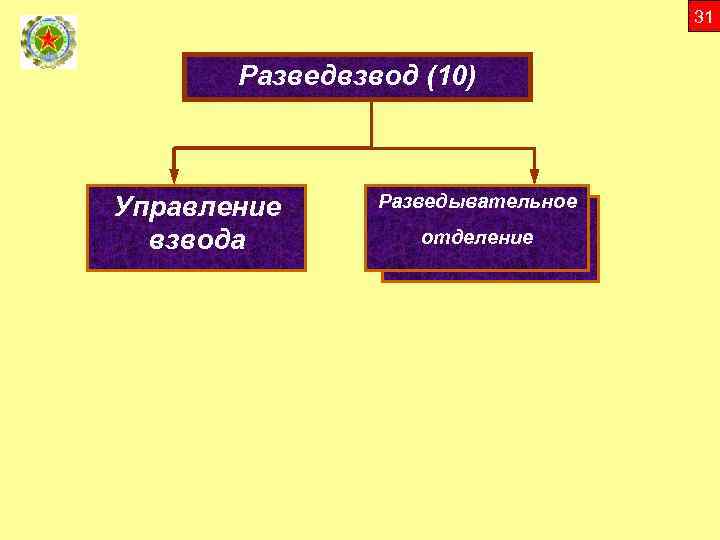

31 Разведвзвод (10) Управление взвода Разведывательное отделение

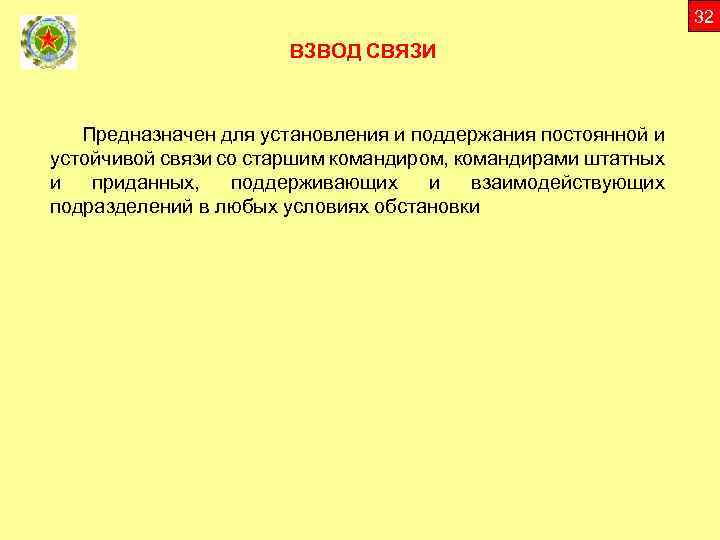

32 ВЗВОД СВЯЗИ Предназначен для установления и поддержания постоянной и устойчивой связи со старшим командиром, командирами штатных и приданных, поддерживающих и взаимодействующих подразделений в любых условиях обстановки

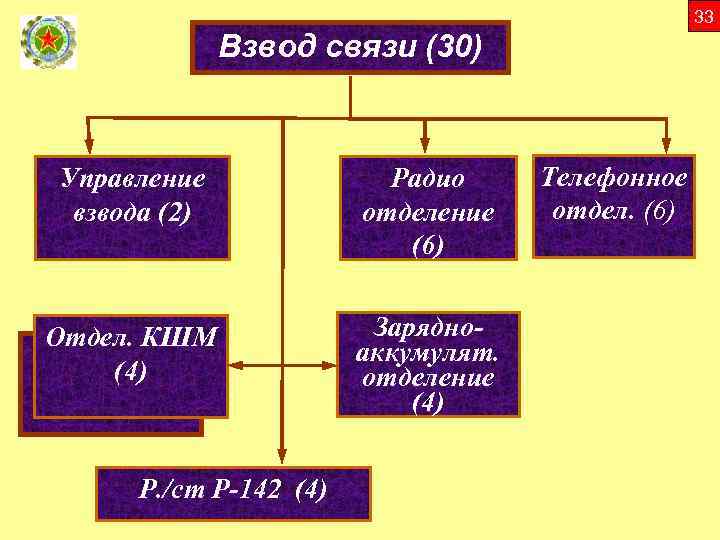

33 Взвод связи (30) Управление взвода (2) Радио отделение (6) Отдел. КШМ (4) Зарядноаккумулят. отделение (4) Р. /ст Р-142 (4) Телефонное отдел. (6)

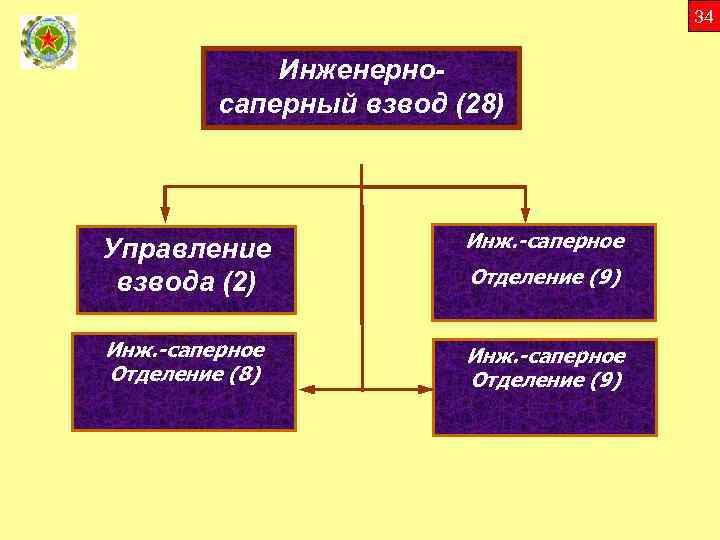

34 Инженерносаперный взвод (28) Управление взвода (2) Инж. -саперное Отделение (8) Инж. -саперное Отделение (9)

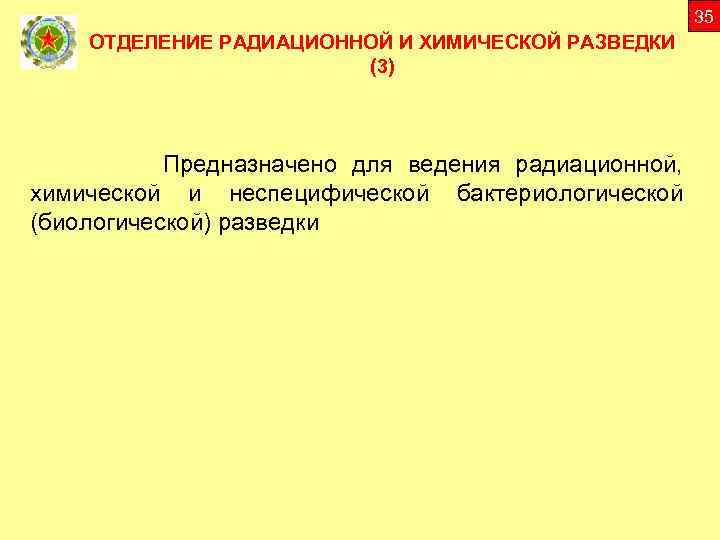

35 ОТДЕЛЕНИЕ РАДИАЦИОННОЙ И ХИМИЧЕСКОЙ РАЗВЕДКИ (3) Предназначено для ведения радиационной, химической и неспецифической бактериологической (биологической) разведки

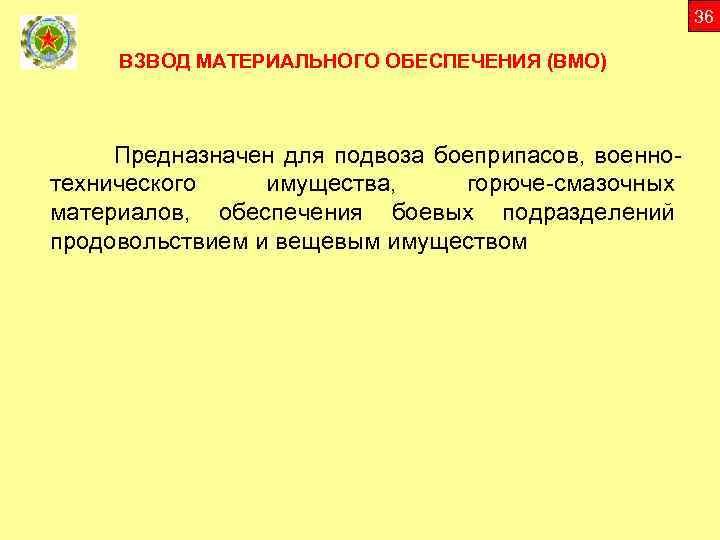

36 ВЗВОД МАТЕРИАЛЬНОГО ОБЕСПЕЧЕНИЯ (ВМО) Предназначен для подвоза боеприпасов, военнотехнического имущества, горюче-смазочных материалов, обеспечения боевых подразделений продовольствием и вещевым имуществом

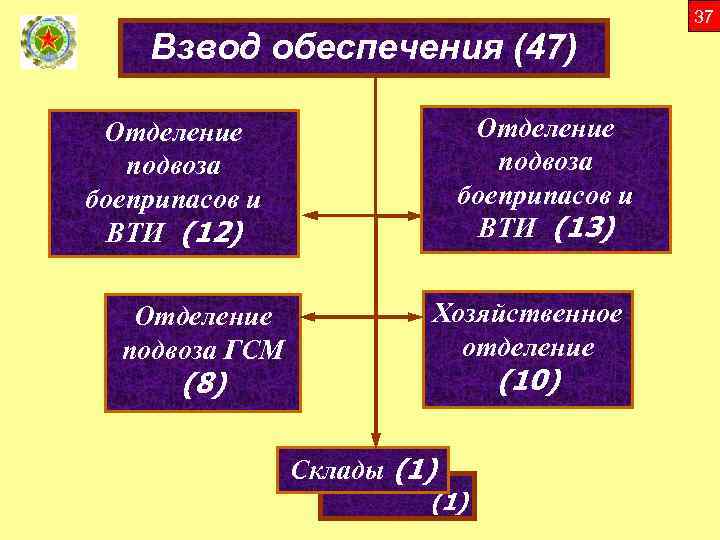

Взвод обеспечения (47) Отделение подвоза боеприпасов и ВТИ (13) Отделение подвоза боеприпасов и ВТИ (12) Отделение подвоза ГСМ Хозяйственное отделение (10) (8) Склады (1) 37

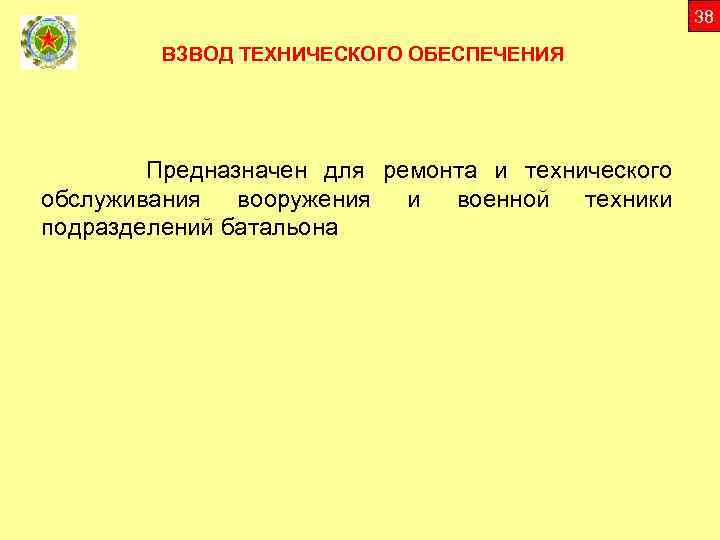

38 ВЗВОД ТЕХНИЧЕСКОГО ОБЕСПЕЧЕНИЯ Предназначен для ремонта и технического обслуживания вооружения и военной техники подразделений батальона

39 Взвод технического обеспечения (18) Управление (2) Отделение технического обслуживания (5) Эвакуационное отделение (7) Аккумуляторное отделение (4)

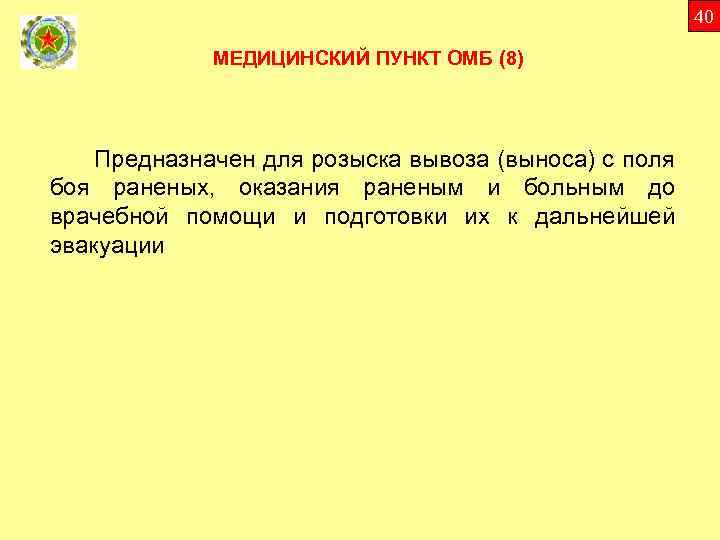

40 МЕДИЦИНСКИЙ ПУНКТ ОМБ (8) Предназначен для розыска вывоза (выноса) с поля боя раненых, оказания раненым и больным до врачебной помощи и подготовки их к дальнейшей эвакуации

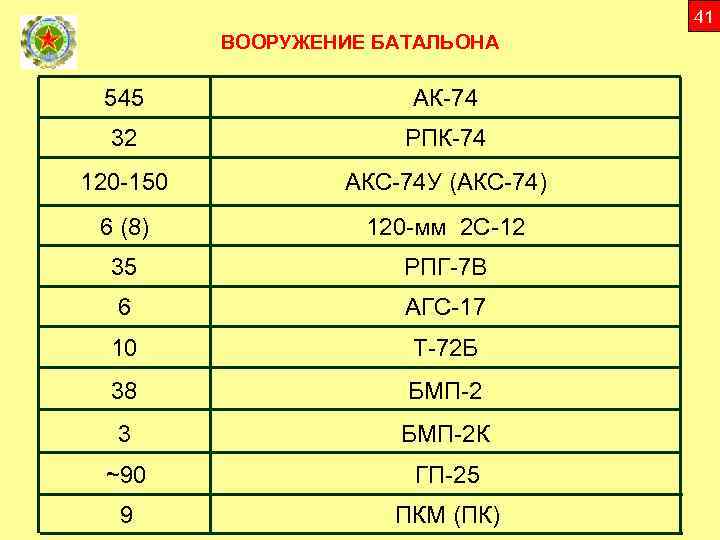

41 ВООРУЖЕНИЕ БАТАЛЬОНА 545 АК-74 32 РПК-74 120 -150 АКС-74 У (АКС-74) 6 (8) 120 -мм 2 С-12 35 РПГ-7 В 6 АГС-17 10 Т-72 Б 38 БМП-2 3 БМП-2 К ~90 ГП-25 9 ПКМ (ПК)

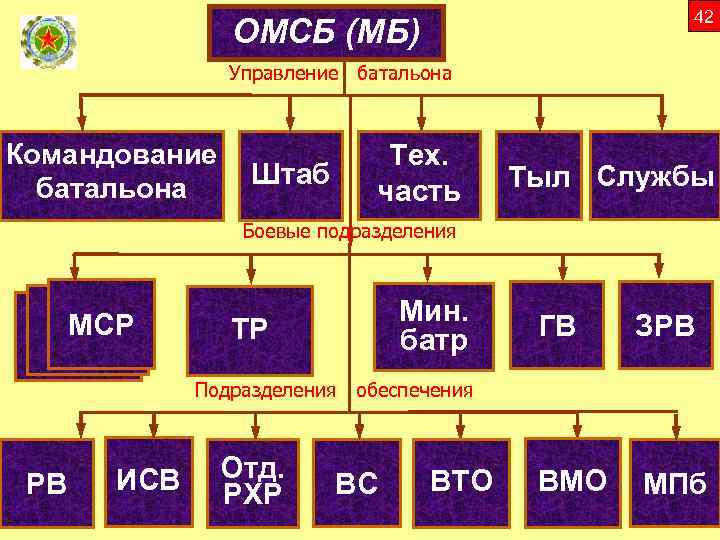

42 ОМСБ (МБ) Управление батальона Командование батальона Штаб Тех. часть Тыл Службы Боевые подразделения МСР МСР Мин. батр ТР ГВ ЗРВ ВМО МПб Подразделения обеспечения РВ ИСВ Отд. РХР ВС ВТО

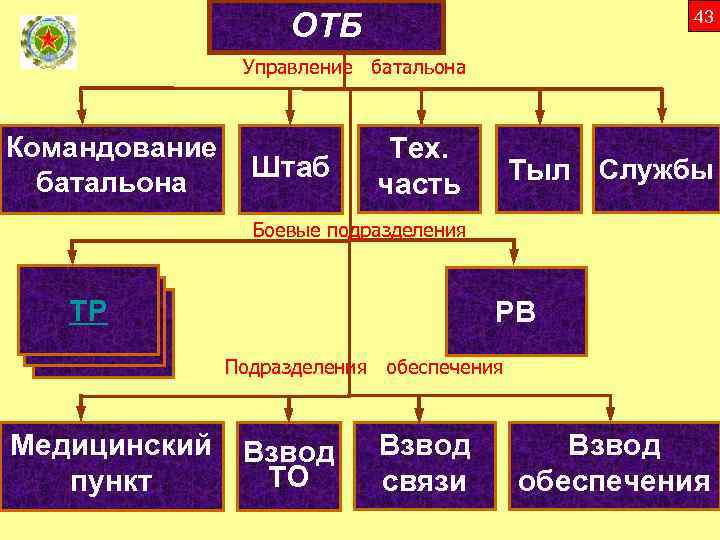

ОТБ 43 Управление батальона Командование батальона Штаб Тех. часть Тыл Службы Боевые подразделения ТР ТР ТР РВ Подразделения обеспечения Медицинский Взвод ТО пункт Взвод связи Взвод обеспечения

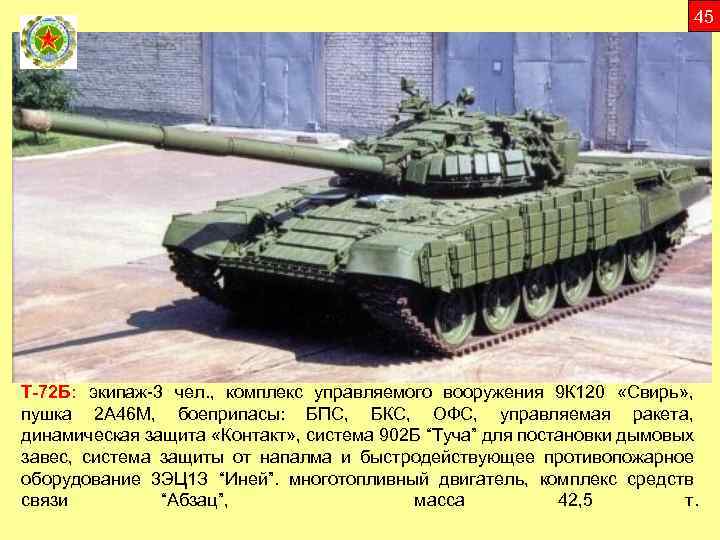

45 Т-72 Б: экипаж-3 чел. , комплекс управляемого вооружения 9 К 120 «Свирь» , пушка 2 А 46 М, боеприпасы: БПС, БКС, ОФС, управляемая ракета, динамическая защита «Контакт» , система 902 Б “Туча” для постановки дымовых завес, система защиты от напалма и быстродействующее противопожарное оборудование 3 ЭЦ 1 З “Иней”. многотопливный двигатель, комплекс средств связи “Абзац”, масса 42, 5 т.

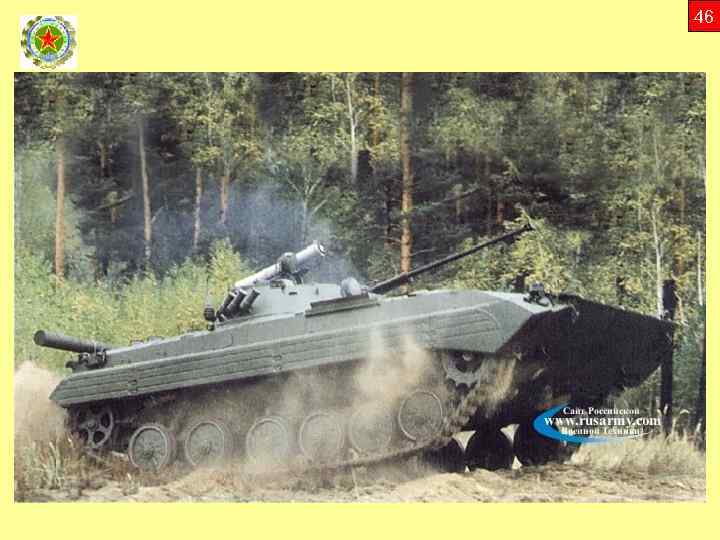

46

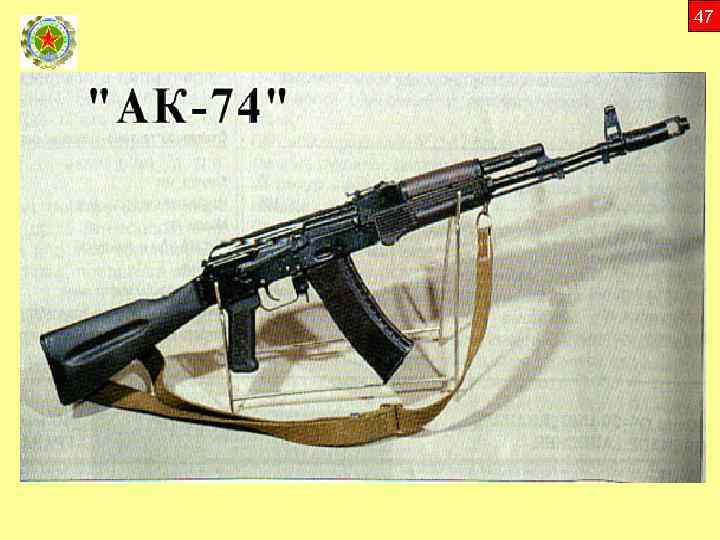

47

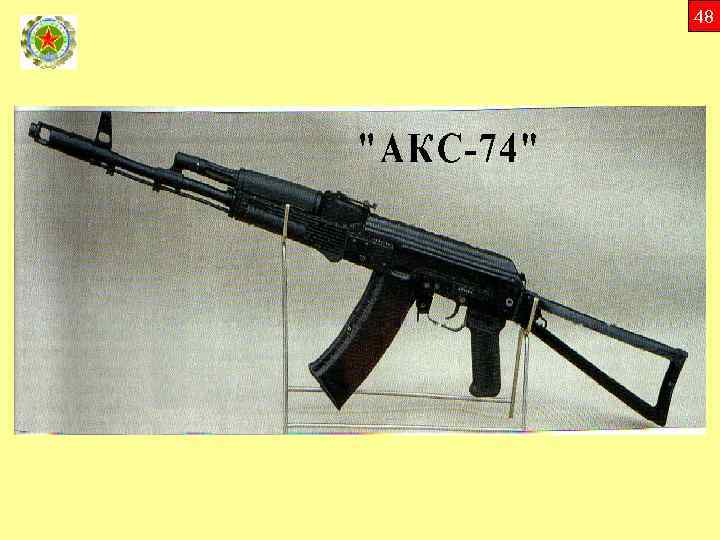

48

49 ГРАНАТОМЕТ ПОДСТВОЛЬНЫЙ – ГП 30 «КОСТЕР»

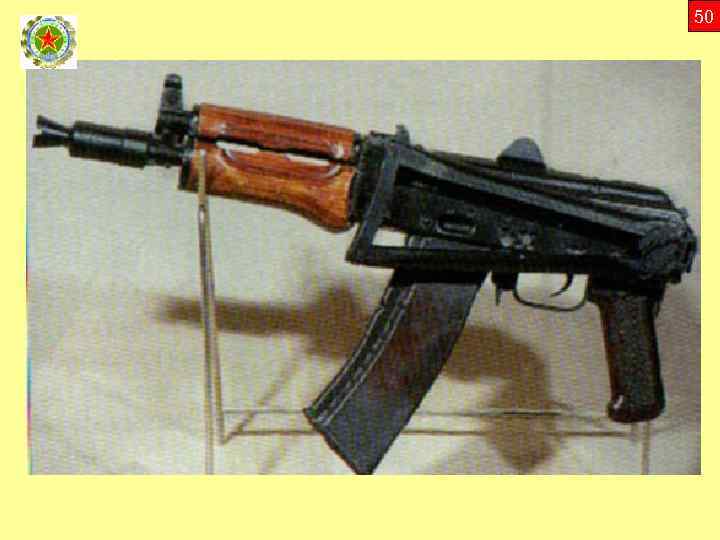

50

51

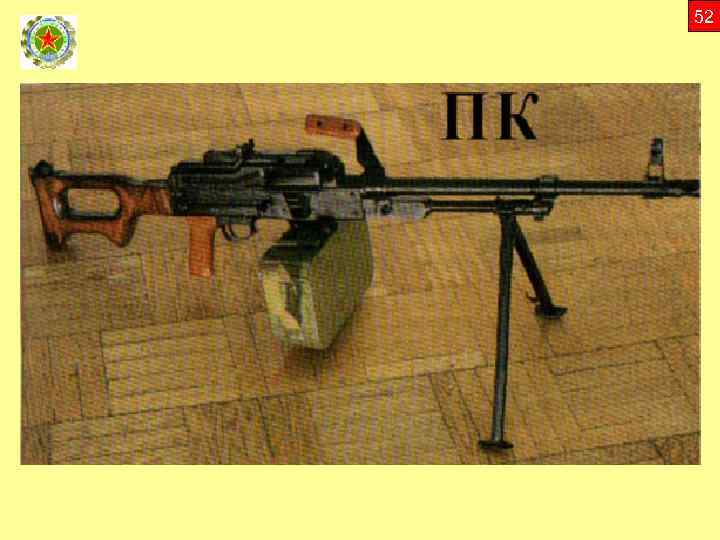

52

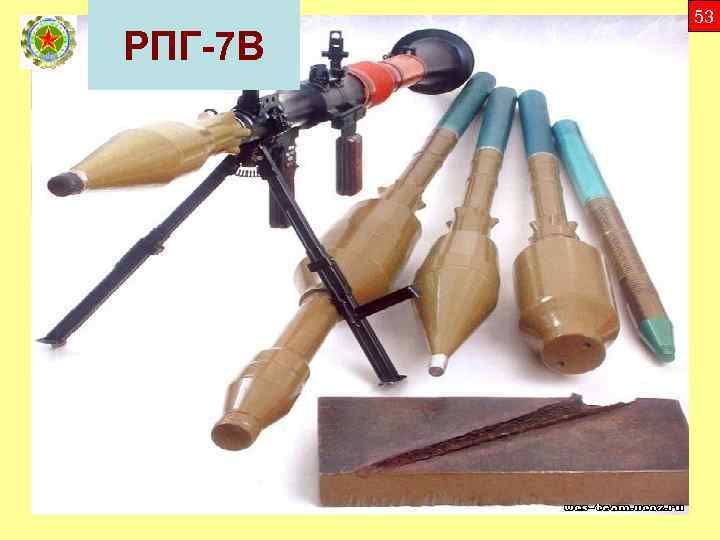

РПГ-7 В 53

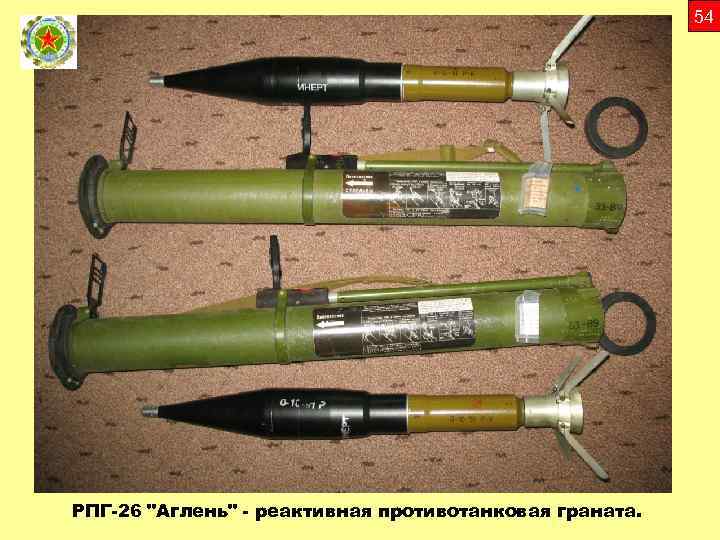

54 РПГ-26 "Аглень" - реактивная противотанковая граната.

55

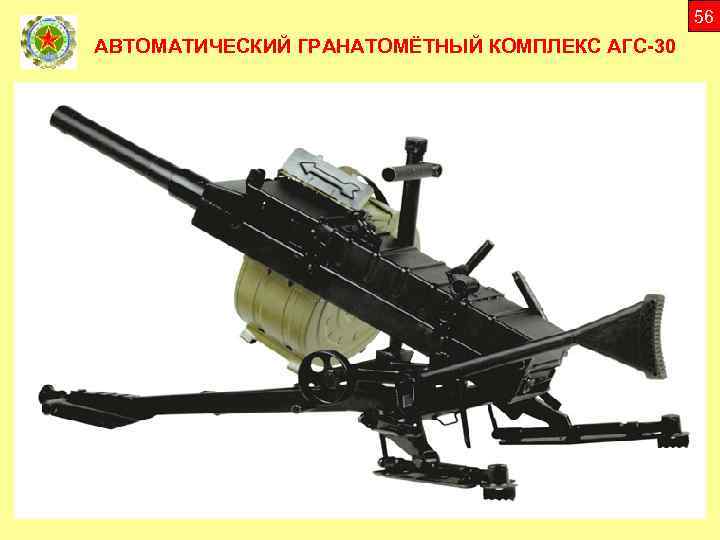

56 АВТОМАТИЧЕСКИЙ ГРАНАТОМЁТНЫЙ КОМПЛЕКС АГС-30

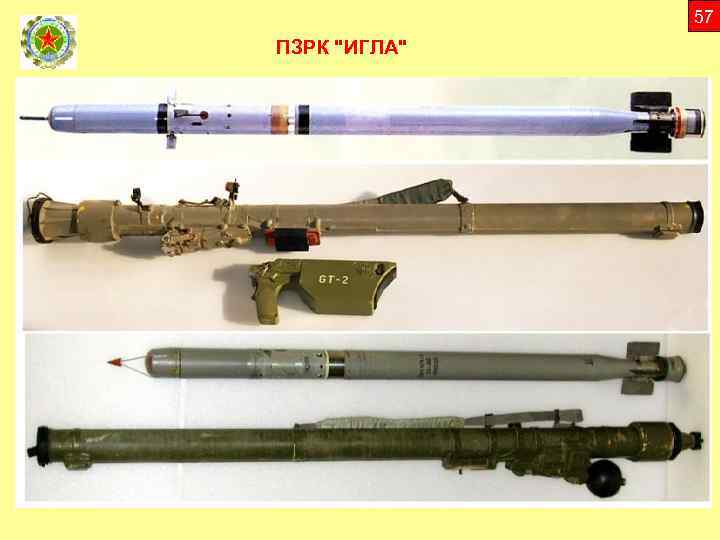

57 ПЗРК "ИГЛА"

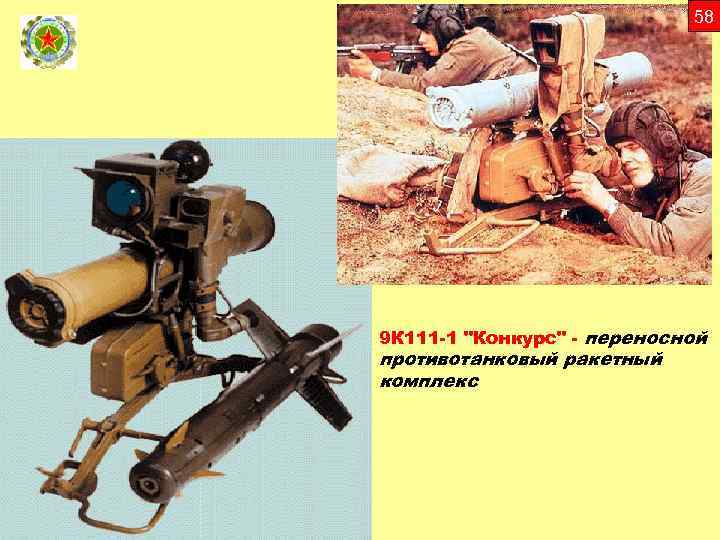

58 9 К 111 -1 "Конкурс" - переносной противотанковый ракетный комплекс

120 -ММ ВОЗИМЫЙ МИНОМЕТ 2 С 12 "САНИ" 59

60 82 -мм АВТОМАТИЧЕСКИЙ МИНОМЕТ 2 Б 9 «ВАСИЛЕК»

61 СБР-3 (СТАНЦИЯ БЛИЖНЕЙ РАЗВЕДКИ)

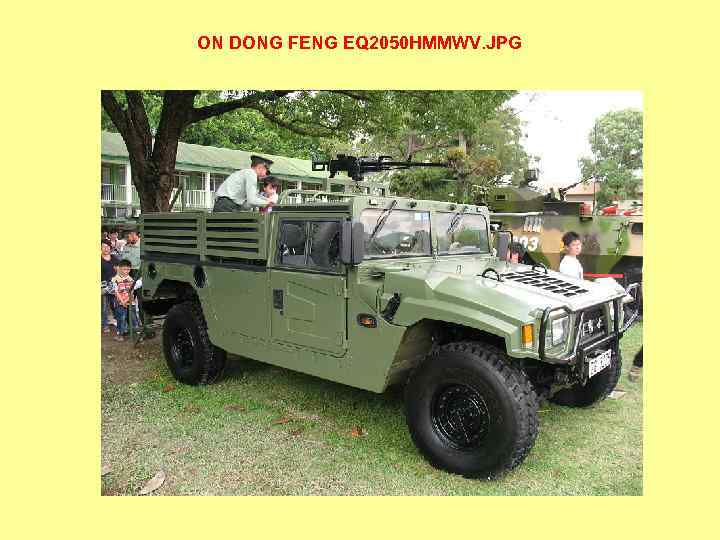

ON DONG FENG EQ 2050 HMMWV. JPG

62 3 УЧЕБНЫЙ ВОПРОС ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ И БОЕВАЯ ТЕХНИКА МПБ (ТБ) ИНОСТРАННЫХ АРМИЙ

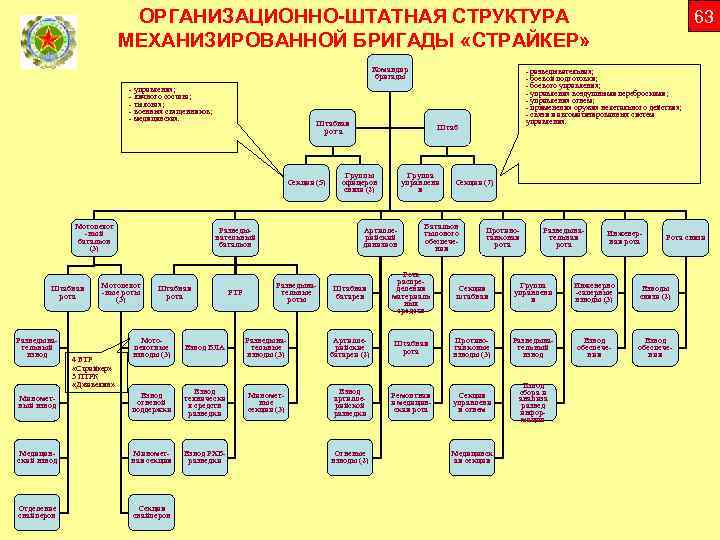

ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА МЕХАНИЗИРОВАННОЙ БРИГАДЫ «СТРАЙКЕР» Командир бригады - управления; - личного состава; - тыловая; - военных священников; - медицинская. Штабная Секции (5) Мотопехот -ный батальон (3) Штабная рота Разведывательный батальон Мотопехот -ные роты (3) Штабная рота РТР Группы офицеров связи (2) Группа управлени я Артиллерийский дивизион Разведывательные роты - разведывательная; - боевой подготовки; - боевого управления; - управления воздушными перебросками; - управления огнем; - применения оружия нелетального действия; - связи и автоматизированных систем управления. Штаб рота Секции (7) Батальон тылового обеспечения Противотанковая рота Разведывательная рота Рота связи Рота распределения материаль ных средств Секция штабная Группа управлени я Инженерно -саперные взводы (3) Взводы связи (2) Взвод обеспечения Взвод БЛА Разведывательные взводы (3) Артиллерийские батареи (2) Штабная рота Противотанковые взводы (3) Разведывательный взвод Минометный взвод Взвод огневой поддержки Взвод технически х средств разведки Минометные секции (3) Взвод артиллерийской разведки Ремонтная и медицинская рота Секция управлени я огнем Взвод сбора и анализа развед информации Медицинский взвод Минометная секция Взвод РХБразведки Отделение снайперов Секция снайперов 4 БТР «Страйкер» 3 ПТРК «Джавелин» Инженерная рота Штабная батарея Мотопехотные взводы (3) Разведывательный взвод 63 Огневые взводы (2) Медицинск ая секция

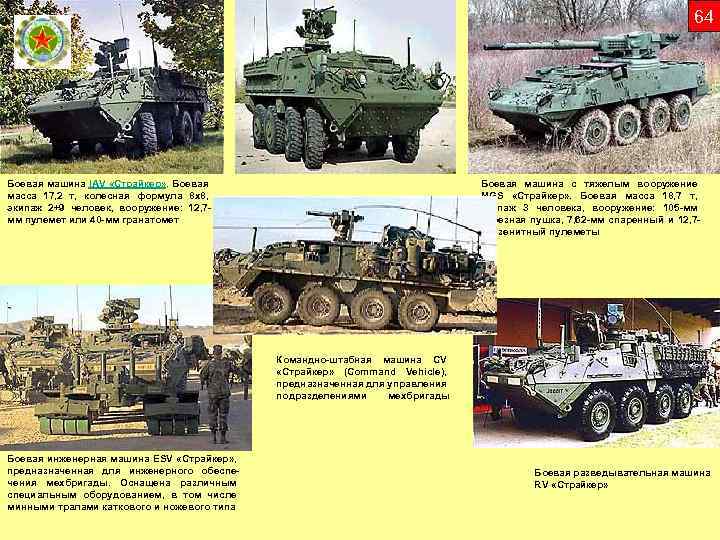

64 Боевая машина IAV «Страйкер» . Боевая масса 17, 2 т, колесная формула 8 х8, экипаж 2+9 человек, вооружение: 12, 7 мм пулемет или 40 -мм гранатомет Боевая машина с тяжелым вооружение MGS «Страйкер» . Боевая масса 18, 7 т, экипаж 3 человека, вооружение: 105 -мм нарезная пушка, 7, 62 -мм спаренный и 12, 7 мм зенитный пулеметы Командно-штабная машина CV «Страйкер» (Command Vehicle), предназначенная для управления подразделениями мехбригады Боевая инженерная машина ESV «Страйкер» , предназначенная для инженерного обеспечения мехбригады. Оснащена различным специальным оборудованием, в том числе минными тралами каткового и ножевого типа Боевая разведывательная машина RV «Страйкер»

ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА МПБ (США) МПБ 896 М 113 УПР КОМАНДОВАНИЕ ШТАБНАЯ РОТА 345 МИН. ВЗВ. РАЗ. ВЗВ. СВ. РЕМ. ВЗВ. ОБ. МЕД. ВЗВ. 30 36 30 90 63 32 МПР 116 М 113 65 М 113 М 113 УПР М 2 М 113 ПРОТИВОТАНКОВАЯ РОТА УПР 65 МПВ М 2 М 113 ПТВ (СЕКЦИЯ) ПТРК МПВ М 2

66 МОТОПЕХОТНЫЕ, ТАНКОВЫЕ РОТЫ (КОЛИЧЕСТВО – В ЗАВИСИМОСТИ ОТ ТИПА БТГР)

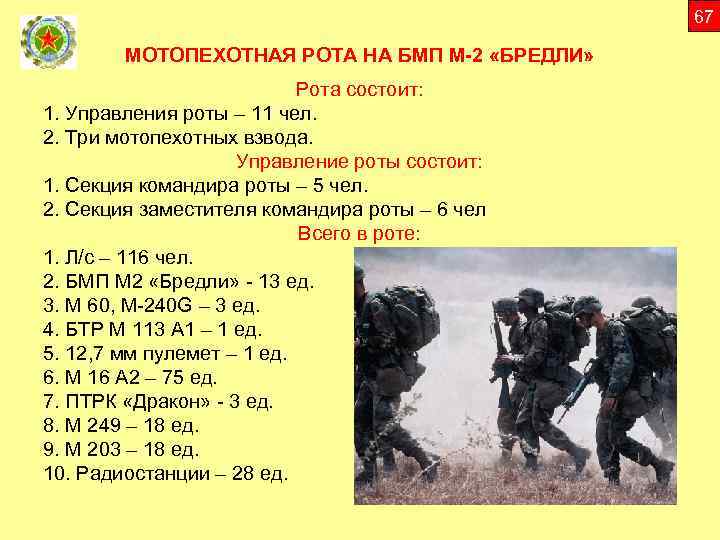

67 МОТОПЕХОТНАЯ РОТА НА БМП М-2 «БРЕДЛИ» Рота состоит: 1. Управления роты – 11 чел. 2. Три мотопехотных взвода. Управление роты состоит: 1. Секция командира роты – 5 чел. 2. Секция заместителя командира роты – 6 чел Всего в роте: 1. Л/с – 116 чел. 2. БМП М 2 «Бредли» - 13 ед. 3. М 60, М-240 G – 3 ед. 4. БТР М 113 А 1 – 1 ед. 5. 12, 7 мм пулемет – 1 ед. 6. М 16 А 2 – 75 ед. 7. ПТРК «Дракон» - 3 ед. 8. М 249 – 18 ед. 9. М 203 – 18 ед. 10. Радиостанции – 28 ед.

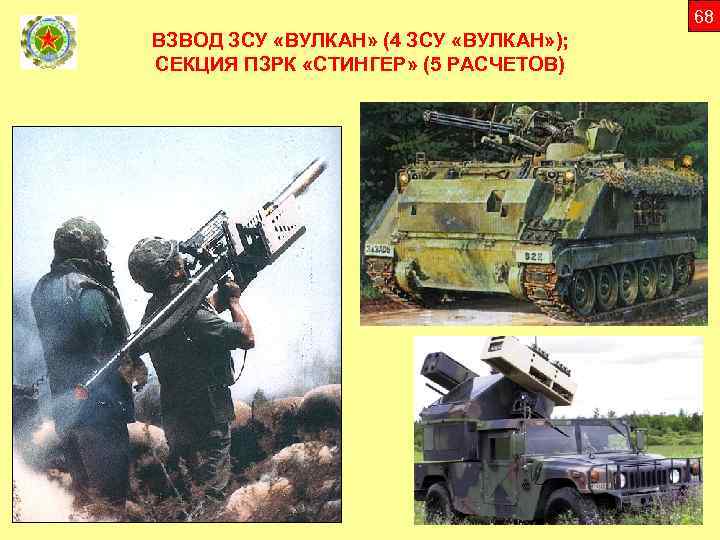

68 ВЗВОД ЗСУ «ВУЛКАН» (4 ЗСУ «ВУЛКАН» ); СЕКЦИЯ ПЗРК «СТИНГЕР» (5 РАСЧЕТОВ)

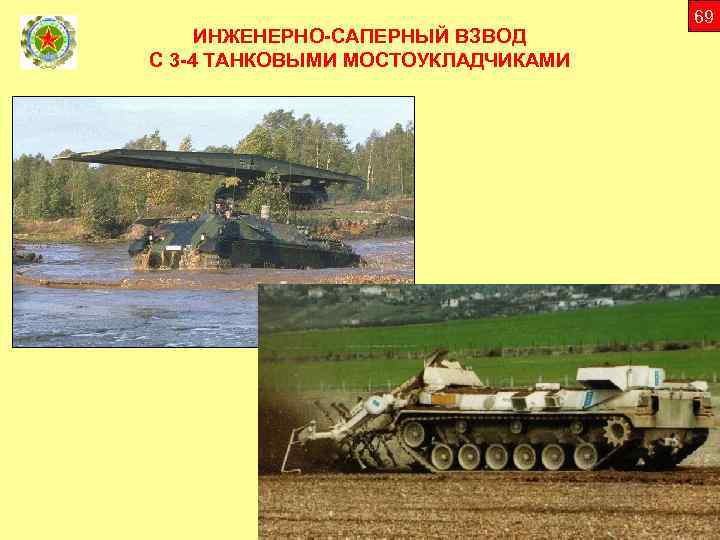

ИНЖЕНЕРНО-САПЕРНЫЙ ВЗВОД С 3 -4 ТАНКОВЫМИ МОСТОУКЛАДЧИКАМИ 69

70 ОТДЕЛЕНИЕ РХБ РАЗВЕДКИ

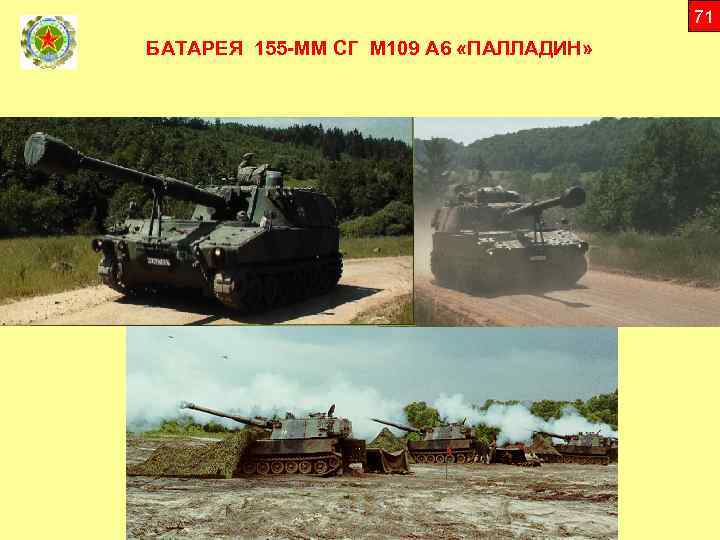

71 БАТАРЕЯ 155 -ММ СГ М 109 А 6 «ПАЛЛАДИН»

ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА МПВ ВС США 73 МПВ (35) Секция управления мпо мсв (10) мсв (114) (5) (114) К ЗКО НО МВ О ПТРК П С С СГ РТЛ

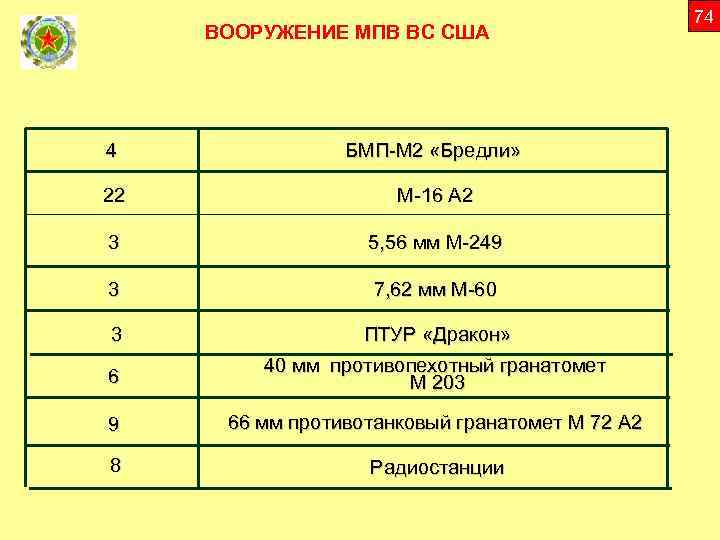

ВООРУЖЕНИЕ МПВ ВС США 4 БМП-М 2 «Бредли» 22 М-16 А 2 3 5, 56 мм М-249 3 7, 62 мм М-60 3 ПТУР «Дракон» 6 40 мм противопехотный гранатомет М 203 9 66 мм противотанковый гранатомет М 72 А 2 8 Радиостанции 74

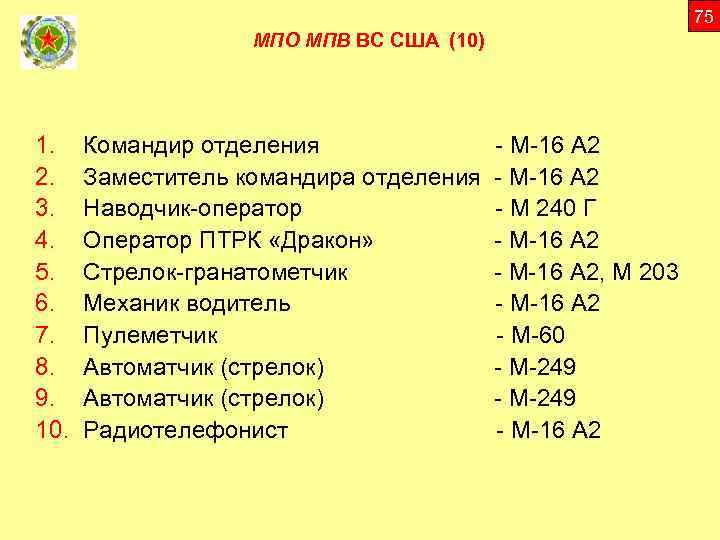

75 МПО МПВ ВС США (10) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Командир отделения Заместитель командира отделения Наводчик-оператор Оператор ПТРК «Дракон» Стрелок-гранатометчик Механик водитель Пулеметчик Автоматчик (стрелок) Радиотелефонист - М-16 А 2 - М 240 Г - М-16 А 2, М 203 - М-16 А 2 - М-60 - М-249 - М-16 А 2

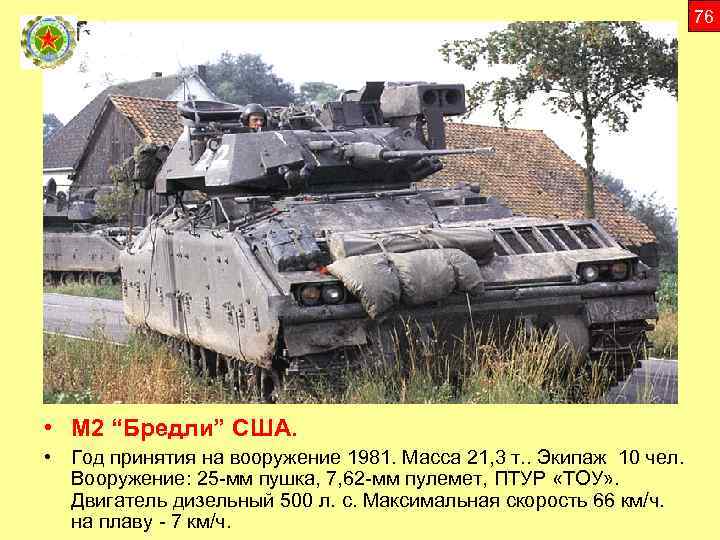

76 • М 2 “Бредли” CША. • Год принятия на вооружение 1981. Масса 21, 3 т. . Экипаж 10 чел. Вооружение: 25 -мм пушка, 7, 62 -мм пулемет, ПТУР «ТОУ» . Двигатель дизельный 500 л. с. Максимальная скорость 66 км/ч. на плаву - 7 км/ч.

77

78

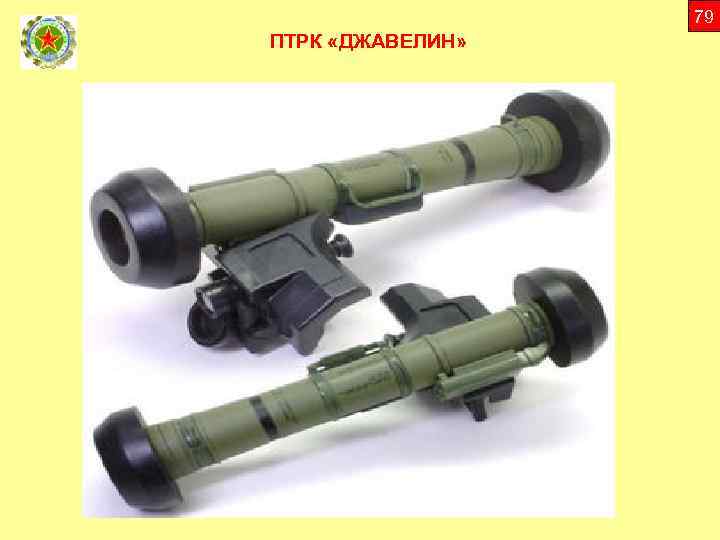

79 ПТРК «ДЖАВЕЛИН»

80 ПУЛЕМЕТ М 60

81 ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА ТБ (США) ТБ 600 УПР ШТАБНАЯ РОТА 334 МИН. ВЗВ. 36 РАЗ. ВЗВ. 30 ВЗВ. СВ. 30 РЕМ. ВЗВ. 63 ВЗВ. ОБ. 90 КОМАНДОВАНИЕ МЕД. ВЗВ. 32 М 113 ШТАБ ТР 61 М 113 УПР М 113 ТВ ТВ ТВ М 113

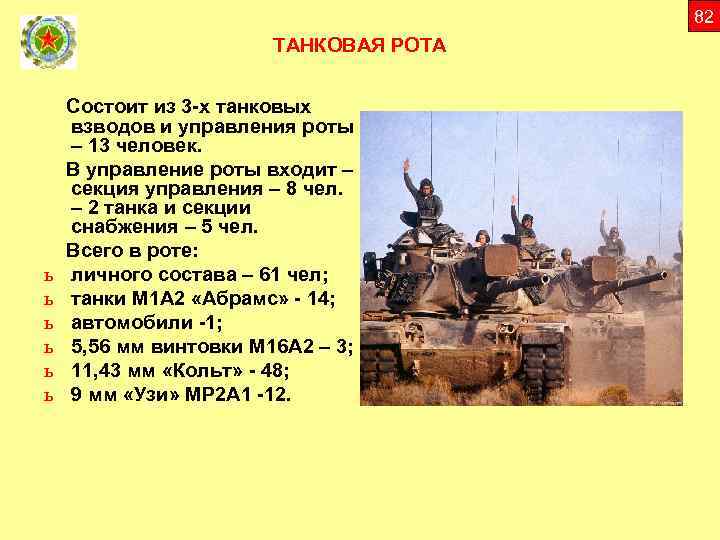

82 ТАНКОВАЯ РОТА ь ь ь Состоит из 3 -х танковых взводов и управления роты – 13 человек. В управление роты входит – секция управления – 8 чел. – 2 танка и секции снабжения – 5 чел. Всего в роте: личного состава – 61 чел; танки М 1 А 2 «Абрамс» - 14; автомобили -1; 5, 56 мм винтовки М 16 А 2 – 3; 11, 43 мм «Кольт» - 48; 9 мм «Узи» МР 2 А 1 -12.

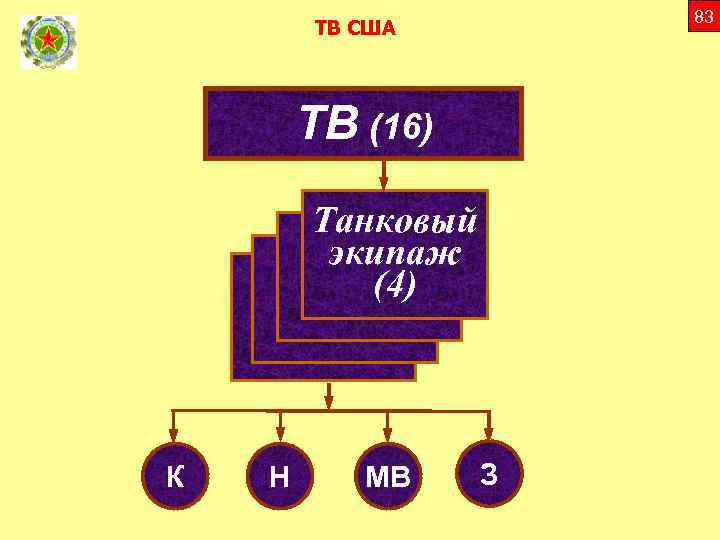

83 ТВ США ТВ (16) Танковый мсв экипаж мсв(4) (114) К Н МВ З

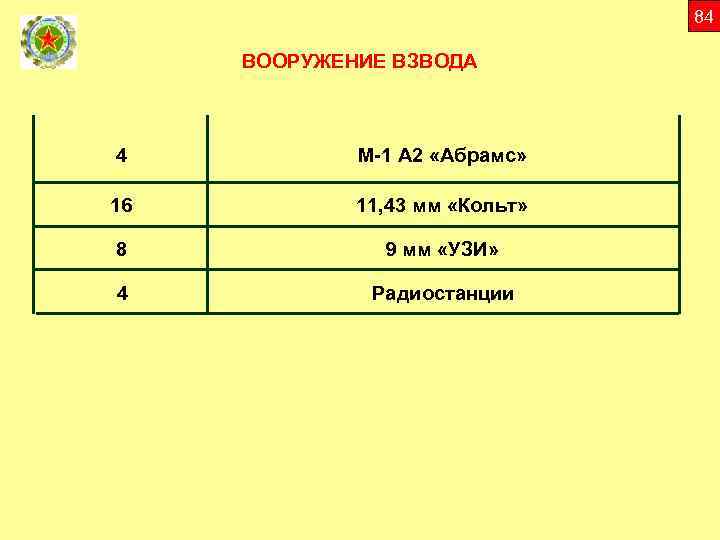

84 ВООРУЖЕНИЕ ВЗВОДА 4 М-1 А 2 «Абрамс» 16 11, 43 мм «Кольт» 8 9 мм «УЗИ» 4 Радиостанции

85

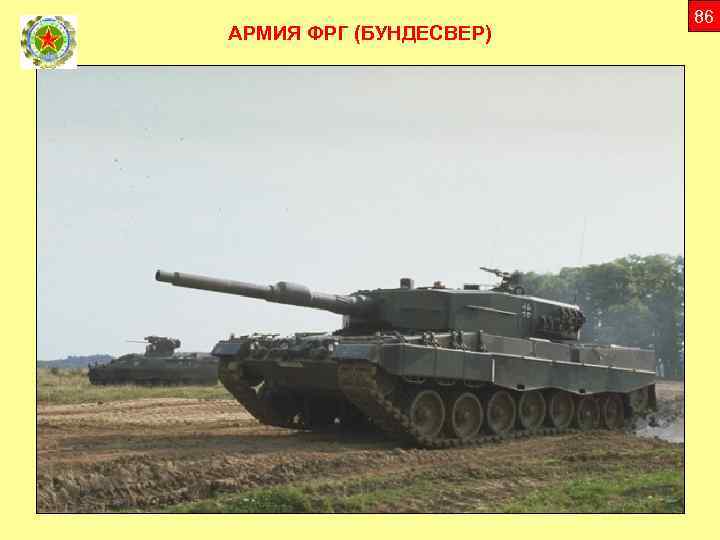

АРМИЯ ФРГ (БУНДЕСВЕР) 86

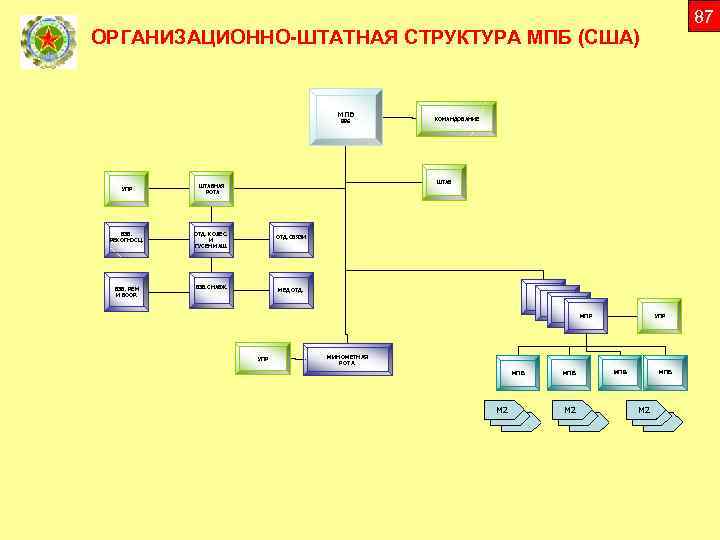

87 ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА МПБ (США) МПБ 896 УПР ШТАБНАЯ РОТА ВЗВ. РЕКОГНОСЦ. ОТД. КОЛЕС. И ГУСЕН МАШ. ВЗВ. РЕМ И ВООР. КОМАНДОВАНИЕ ВЗВ. СНАБЖ. ОТД. СВЯЗИ МЕД. ОТД. МПР УПР МИНОМЕТНАЯ РОТА МПВ М 2

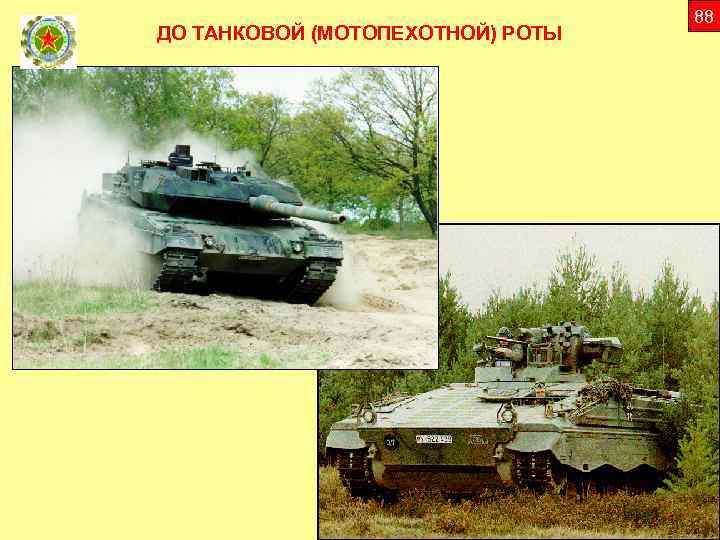

ДО ТАНКОВОЙ (МОТОПЕХОТНОЙ) РОТЫ 88

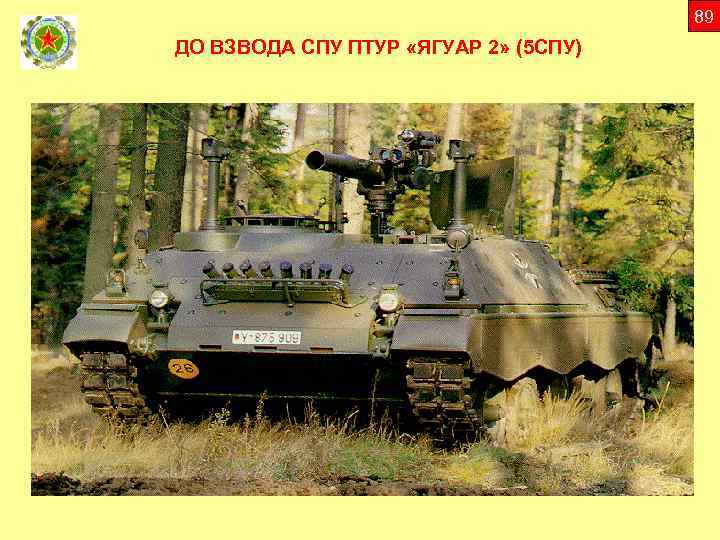

89 ДО ВЗВОДА СПУ ПТУР «ЯГУАР 2» (5 СПУ)

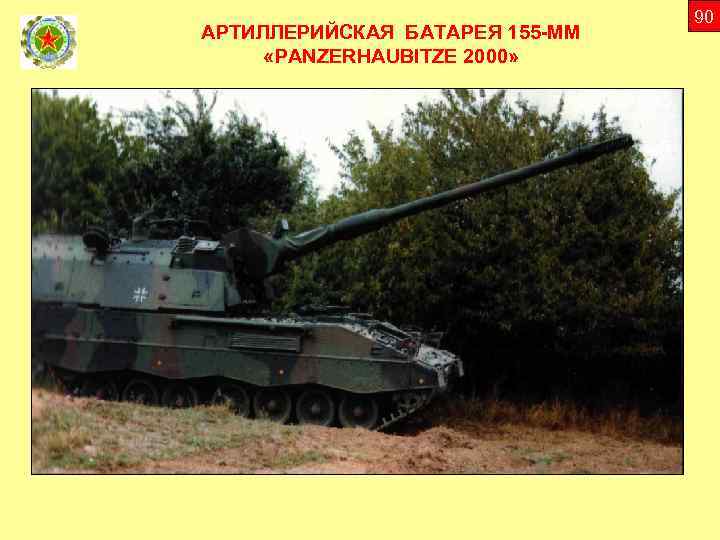

АРТИЛЛЕРИЙСКАЯ БАТАРЕЯ 155 -ММ «PANZERHAUBITZE 2000» 90

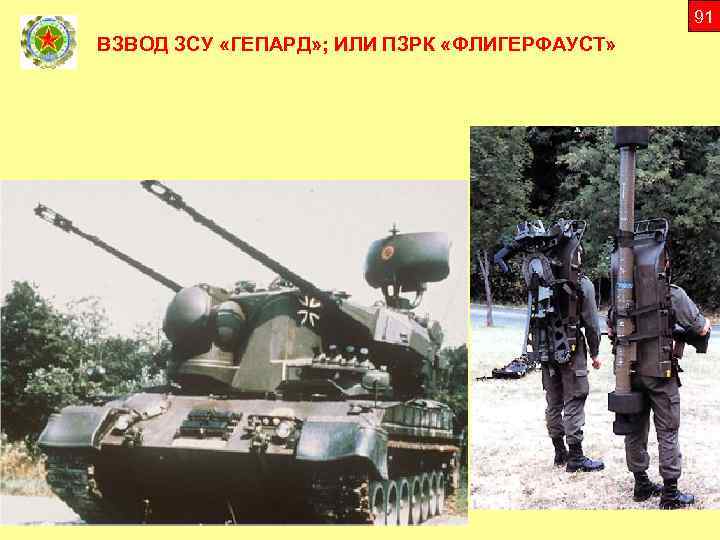

91 ВЗВОД ЗСУ «ГЕПАРД» ; ИЛИ ПЗРК «ФЛИГЕРФАУСТ»

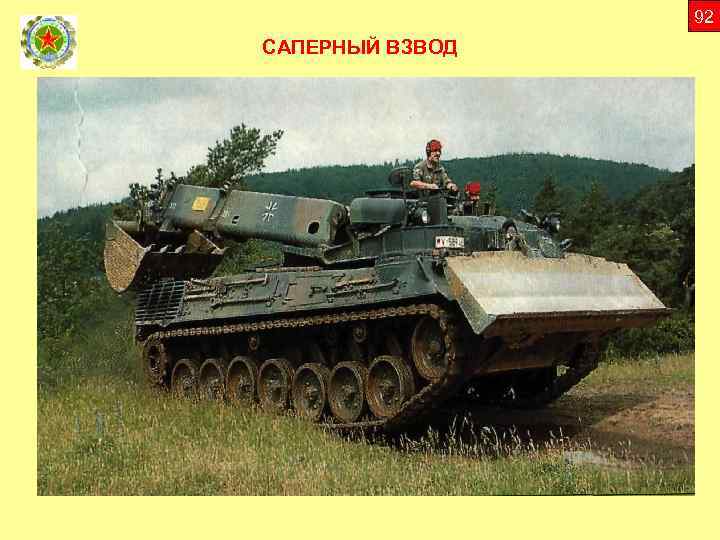

92 САПЕРНЫЙ ВЗВОД

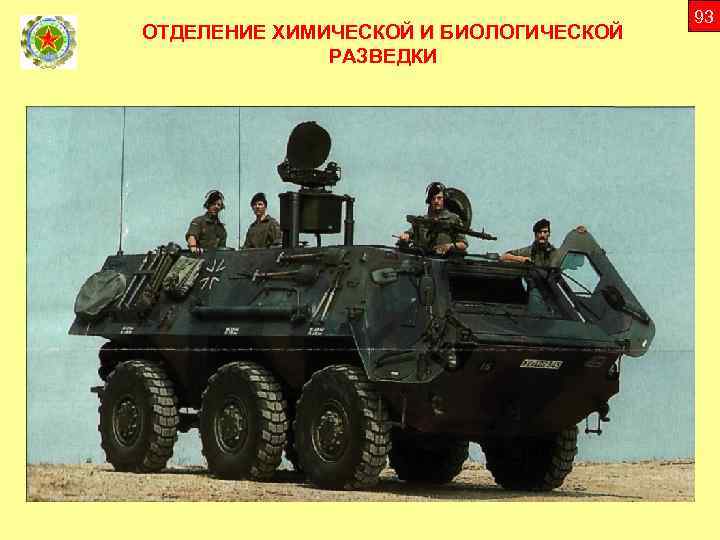

ОТДЕЛЕНИЕ ХИМИЧЕСКОЙ И БИОЛОГИЧЕСКОЙ РАЗВЕДКИ 93

94 МОТОПЕХОТНАЯ РОТА НА БМП «МАРДЕР» СОСТОИТ: 1. Мотопехотный взвод – 4 шт 2. Отделение управления – 1 шт (16 чел. ) Отделение управления состоит: 1. Секция управления – 7 чел. 2. Секция снабжения – 9 чел. Всего в роте: 1. Личный состав – 124 чел. 2. БМП «Мардер» 1 – А 1 –– 13 ед. 3. ПУ ПТУР «Милан» –– 8 ед. 4. 44 мм РПГ «Панцерфауст» - 8 ед. 5. 7, 62 мм пулемет МГ 3 – 8 ед. 6. 40 мм ППГ НК 68 –А 1 – 8 ед. 7. Автомобили – 3 ед.

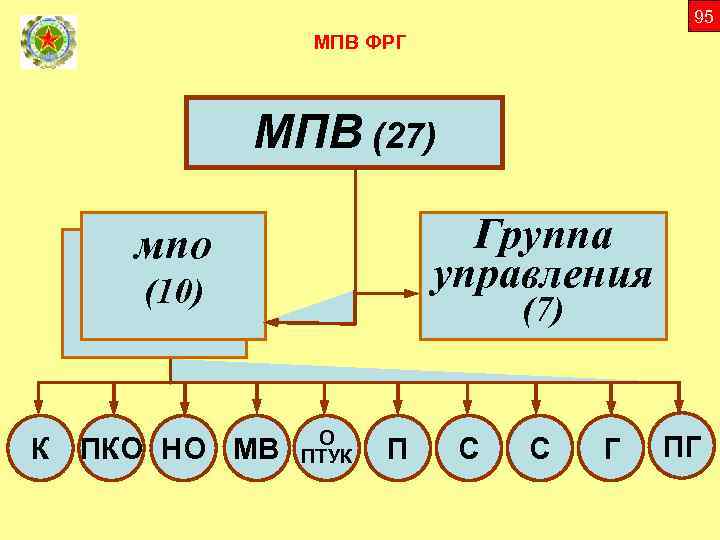

95 МПВ ФРГ МПВ (27) Группа управления мпо мсв (10) (114) К ПКО НО МВ (7) О ПТУК П С С Г ПГ

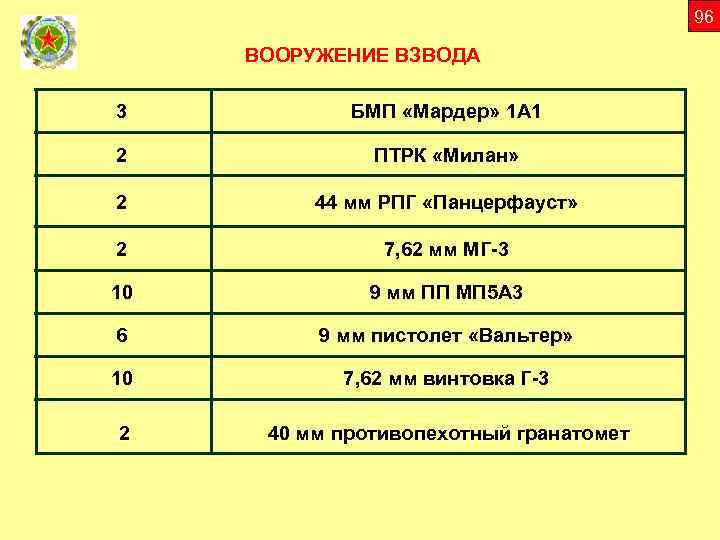

96 ВООРУЖЕНИЕ ВЗВОДА 3 БМП «Мардер» 1 А 1 2 ПТРК «Милан» 2 44 мм РПГ «Панцерфауст» 2 7, 62 мм МГ-3 10 9 мм ПП МП 5 А 3 6 9 мм пистолет «Вальтер» 10 7, 62 мм винтовка Г-3 2 40 мм противопехотный гранатомет

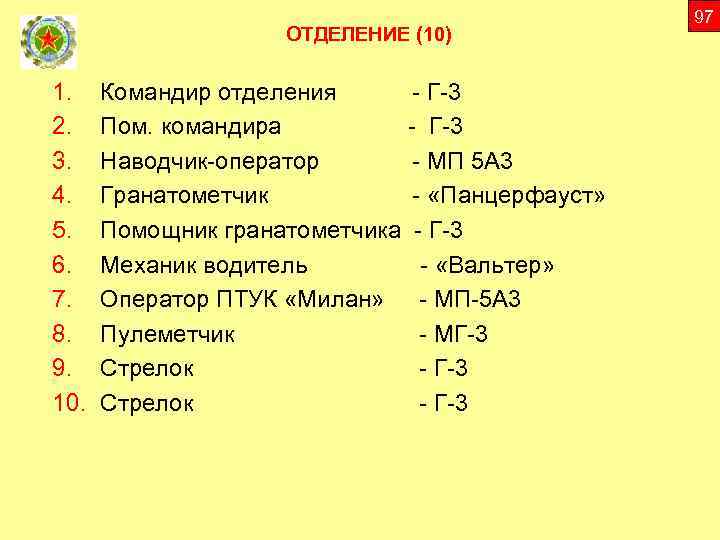

ОТДЕЛЕНИЕ (10) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Командир отделения - Г-3 Пом. командира - Г-3 Наводчик-оператор - МП 5 А 3 Гранатометчик - «Панцерфауст» Помощник гранатометчика - Г-3 Механик водитель - «Вальтер» Оператор ПТУК «Милан» - МП-5 А 3 Пулеметчик - МГ-3 Стрелок - Г-3 97

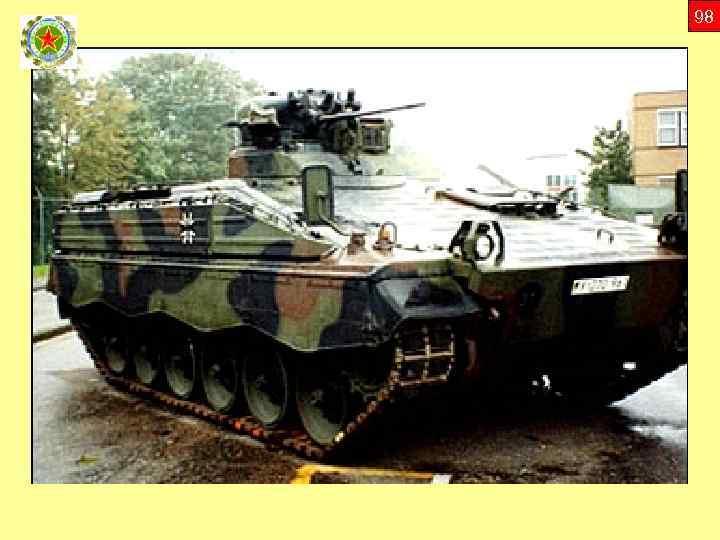

98

99

100 ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА ТБ (ФРГ) ТБ УПР ШТАБНАЯ РОТА ВЗВ. РЕКОГНОСЦ. ОТД. КОЛЕС. И ГУСЕН МАШ. ВЗВ. РЕМ И ВООР. ВЗВ. СНАБЖ. КОМАНДОВАНИЕ ОТД. СВЯЗИ МЕД. ОТД. ТР ТВ ТВ УПР ТВ ТВ

101 ТАНКОВАЯ РОТА СОСТОИТ: - отделение управления, куда входит секция управления и снабжения; - 4 танковых взводов. Всего в роте: - личного состава – 60 чел; - танков «Леопард 2 АН» - 13 ед; - автомобилей – 3 ед; - РПГ – 1 ед; - пулеметы МГ 3 – 1 ед.

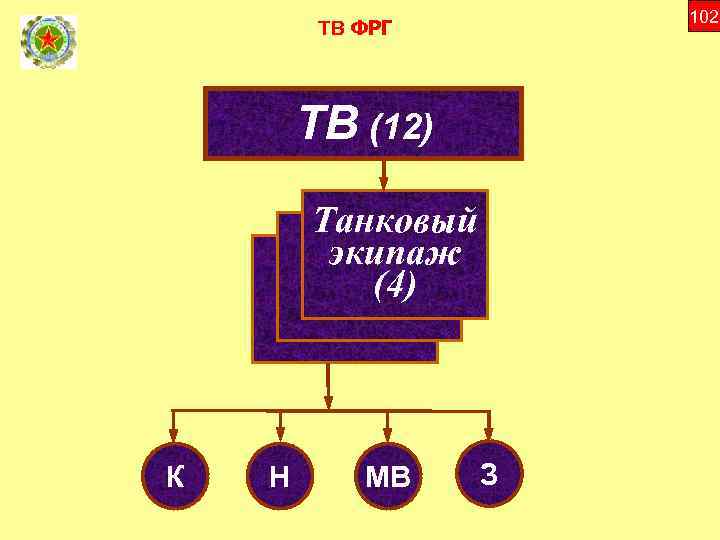

102 ТВ ФРГ ТВ (12) Танковый мсв экипаж мсв(4) (114) К Н МВ З

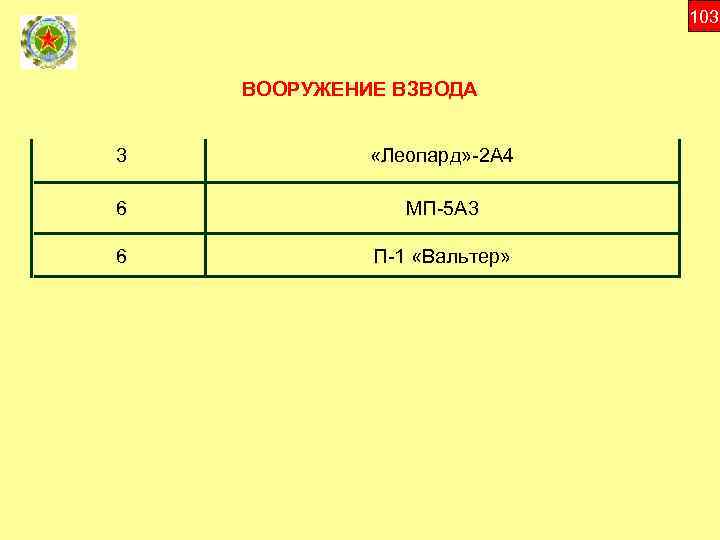

103 ВООРУЖЕНИЕ ВЗВОДА 3 «Леопард» -2 А 4 6 МП-5 А 3 6 П-1 «Вальтер»

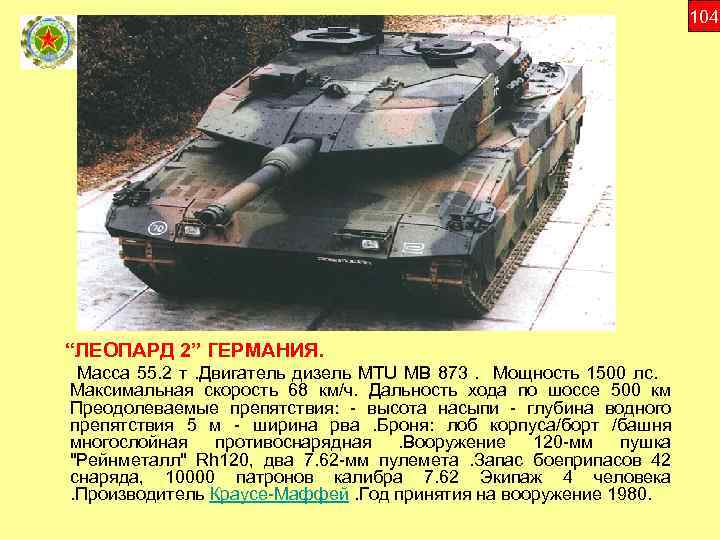

104 “ЛЕОПАРД 2” ГЕРМАНИЯ. Масса 55. 2 т. Двигатель дизель MTU MB 873. Мощность 1500 лс. Максимальная скорость 68 км/ч. Дальность хода по шоссе 500 км Преодолеваемые препятствия: - высота насыпи - глубина водного препятствия 5 м - ширина рва. Броня: лоб корпуса/борт /башня многослойная противоснарядная. Вооружение 120 -мм пушка "Рейнметалл" Rh 120, два 7. 62 -мм пулемета. Запас боеприпасов 42 снаряда, 10000 патронов калибра 7. 62 Экипаж 4 человека. Производитель Краусе-Маффей. Год принятия на вооружение 1980.

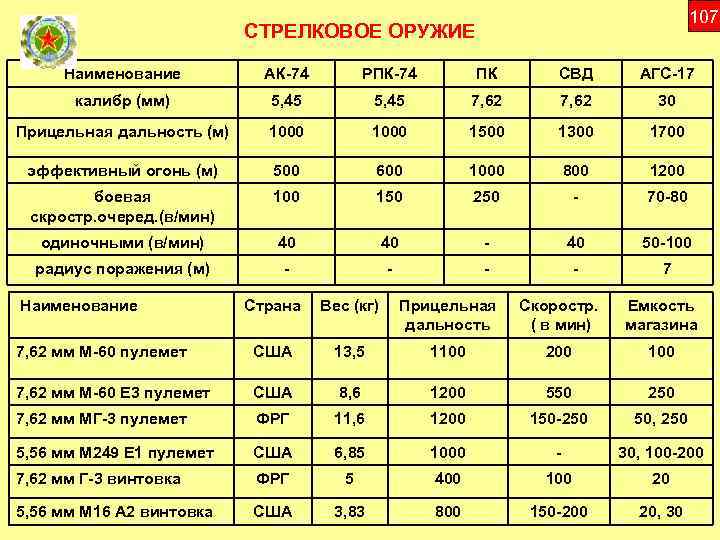

107 СТРЕЛКОВОЕ ОРУЖИЕ Наименование АК-74 РПК-74 ПК СВД АГС-17 калибр (мм) 5, 45 7, 62 30 Прицельная дальность (м) 1000 1500 1300 1700 эффективный огонь (м) 500 600 1000 800 1200 боевая скростр. очеред. (в/мин) 100 150 250 - 70 -80 одиночными (в/мин) 40 40 - 40 50 -100 радиус поражения (м) - - 7 Наименование Страна Вес (кг) Прицельная дальность Скоростр. ( в мин) Емкость магазина 7, 62 мм М-60 пулемет США 13, 5 1100 200 100 7, 62 мм М-60 Е 3 пулемет США 8, 6 1200 550 250 7, 62 мм МГ-3 пулемет ФРГ 11, 6 1200 150 -250 50, 250 5, 56 мм М 249 Е 1 пулемет США 6, 85 1000 - 30, 100 -200 7, 62 мм Г-3 винтовка ФРГ 5 400 100 20 5, 56 мм М 16 А 2 винтовка США 3, 83 800 150 -200 20, 30

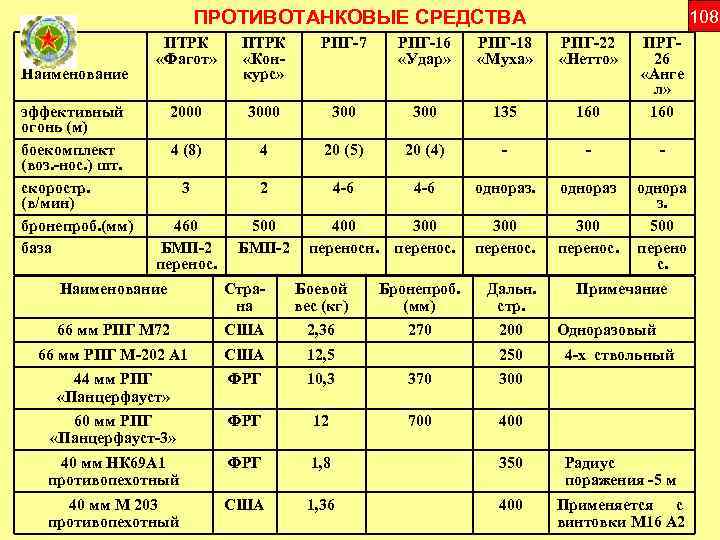

ПРОТИВОТАНКОВЫЕ СРЕДСТВА Наименование эффективный огонь (м) боекомплект (воз. -нос. ) шт. скоростр. (в/мин) бронепроб. (мм) база 108 ПТРК «Фагот» ПТРК «Конкурс» РПГ-7 РПГ-16 «Удар» РПГ-18 «Муха» РПГ-22 «Нетто» 2000 300 300 135 160 ПРГ 26 «Анге л» 160 4 (8) 4 20 (5) 20 (4) - - - 3 2 4 -6 однораз 460 БМП-2 перенос. 500 БМП-2 300 перенос. однора з. 500 перено с. 400 300 переносн. перенос. Наименование Страна Боевой вес (кг) Бронепроб. (мм) Дальн. стр. 66 мм РПГ М 72 США 2, 36 270 200 66 мм РПГ М-202 А 1 США 12, 5 44 мм РПГ «Панцерфауст» ФРГ 10, 3 370 300 60 мм РПГ «Панцерфауст-3» ФРГ 12 700 40 мм НК 69 А 1 противопехотный ФРГ 1, 8 350 Радиус поражения -5 м 40 мм М 203 противопехотный США 1, 36 400 Применяется с винтовки М 16 А 2 250 Примечание Одноразовый 4 -х ствольный

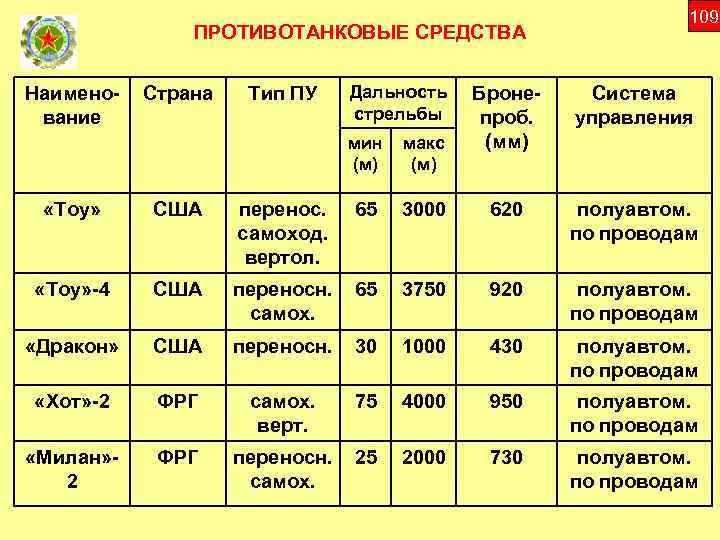

ПРОТИВОТАНКОВЫЕ СРЕДСТВА Наименование Страна Тип ПУ Дальность стрельбы мин (м) макс (м) 109 Бронепроб. (мм) Система управления «Тоу» США перенос. самоход. вертол. 65 3000 620 полуавтом. по проводам «Тоу» -4 США переносн. самох. 65 3750 920 полуавтом. по проводам «Дракон» США переносн. 30 1000 430 полуавтом. по проводам «Хот» -2 ФРГ самох. верт. 75 4000 950 полуавтом. по проводам «Милан» 2 ФРГ переносн. самох. 25 2000 730 полуавтом. по проводам

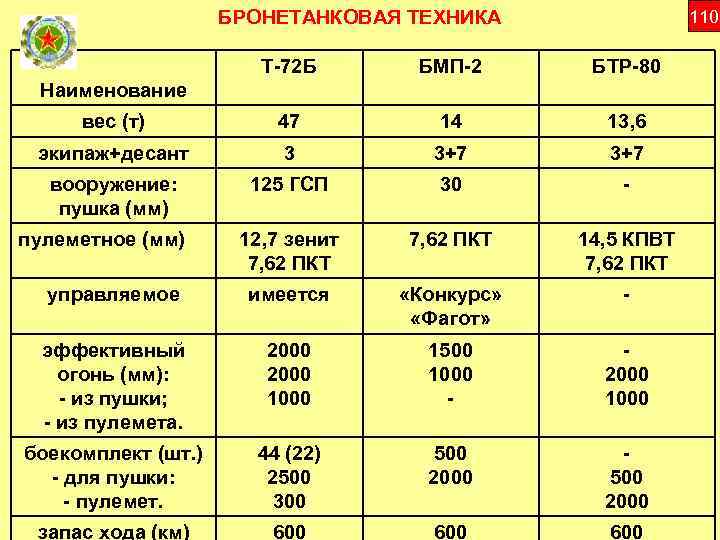

БРОНЕТАНКОВАЯ ТЕХНИКА 110 Т-72 Б БМП-2 БТР-80 вес (т) 47 14 13, 6 экипаж+десант 3 3+7 вооружение: пушка (мм) 125 ГСП 30 - 12, 7 зенит 7, 62 ПКТ 14, 5 КПВТ 7, 62 ПКТ управляемое имеется «Конкурс» «Фагот» - эффективный огонь (мм): - из пушки; - из пулемета. 2000 1000 1500 1000 - 2000 1000 боекомплект (шт. ) - для пушки: - пулемет. 44 (22) 2500 300 500 2000 запас хода (км) 600 600 Наименование пулеметное (мм)

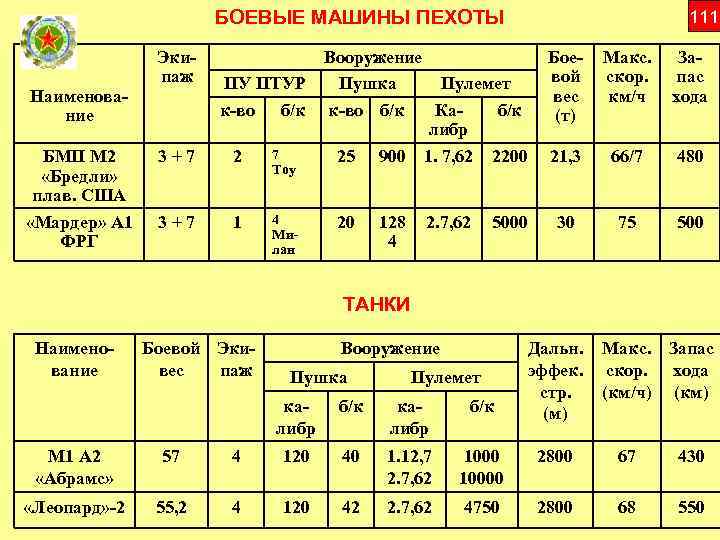

БОЕВЫЕ МАШИНЫ ПЕХОТЫ Наименование БМП М 2 «Бредли» плав. США «Мардер» А 1 ФРГ Экипаж 3+7 111 Вооружение ПУ ПТУР Пушка Пулемет к-во б/к Каб/к либр 7 2 25 900 1. 7, 62 2200 Тоу 1 4 Милан 20 128 4 2. 7, 62 5000 Боевой вес (т) Макс. скор. км/ч Запас хода 21, 3 66/7 480 30 75 500 ТАНКИ Наименование Боевой Экивес паж Вооружение Пушка Пулемет калибр б/к Дальн. эффек. стр. (м) Макс. Запас скор. хода (км/ч) (км) М 1 А 2 «Абрамс» 57 4 120 40 1. 12, 7 2. 7, 62 10000 2800 67 430 «Леопард» -2 55, 2 4 120 42 2. 7, 62 4750 2800 68 550

АРТИЛЛЕРИЯ И МИНОМЕТЫ 112 122 мм СГ-201 152 мм СГ-203 120 мм миномет 82 мм миномет дальность стрельбы (км) 15, 3 17, 4 5, 7 (7, 2) 4, 2 скоростр. (в/мин) 4 -5 3 -4 6 15 40 (80) 42 (60) 80 120 4 4 6 4 Наименование боекомплект (шт. ) расчет (экипаж) Наименование Страна Дальность стрельбы (км) Вес (т) Скоростр. (в/мин) Боекомпл. в т. ч. при орудии 155 мм СГ М 109 А 2 США 22, 5 -30, 0 25 3 150/36 155 мм СГ 109 А 6 США 30 25 3 150/36 120 мм миномет на БТР М 113 ФРГ 6, 5 11, 3 5 -10 89 106, 7 мм миномет на БТР М 113 США 5, 6 12 8 -10 93
