2 Hot Melt Road Marking Technical Report HIKOREZ RESIN Часть I. Смолы Kolon для Дорожной Разметки Термопластами KOLON CHEMICAL CO. , LTD.

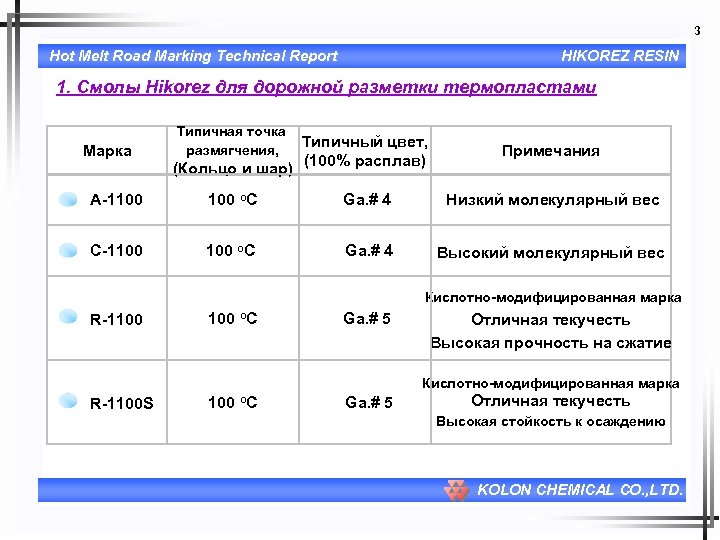

3 Hot Melt Road Marking Technical Report HIKOREZ RESIN 1. Смолы Hikorez для дорожной разметки термопластами Марка Типичная точка размягчения, (Кольцо и шар) Типичный цвет, (100% расплав) Примечания A-1100 o. C Ga. # 4 Низкий молекулярный вес C-1100 o. C Ga. # 4 Высокий молекулярный вес Кислотно-модифицированная марка R-1100 o. C Ga. # 5 Отличная текучесть Высокая прочность на сжатие Кислотно-модифицированная марка R-1100 S 100 o. C Ga. # 5 Отличная текучесть Высокая стойкость к осаждению KOLON CHEMICAL CO. , LTD.

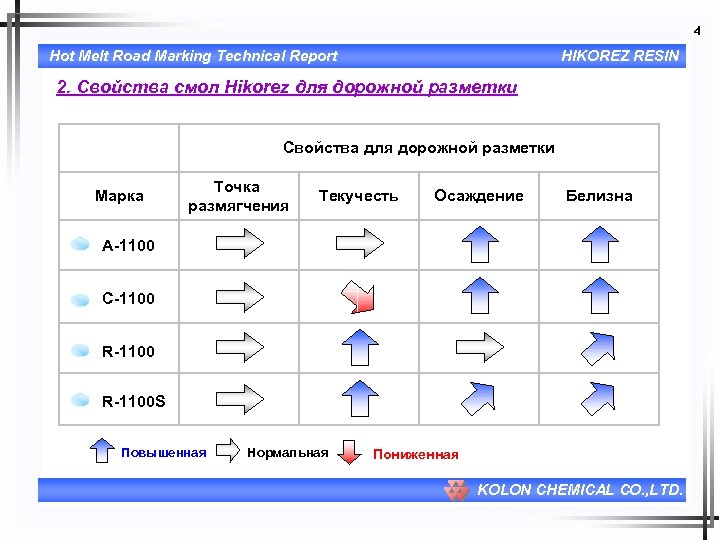

4 Hot Melt Road Marking Technical Report HIKOREZ RESIN 2. Свойства смол Hikorez для дорожной разметки Свойства для дорожной разметки Марка Точка размягчения Текучесть Осаждение Белизна A-1100 C-1100 R-1100 S Повышенная Нормальная Пониженная KOLON CHEMICAL CO. , LTD.

5 Hot Melt Road Marking Technical Report HIKOREZ RESIN Часть II. Базовая концепция Дорожной разметки термопластами KOLON CHEMICAL CO. , LTD.

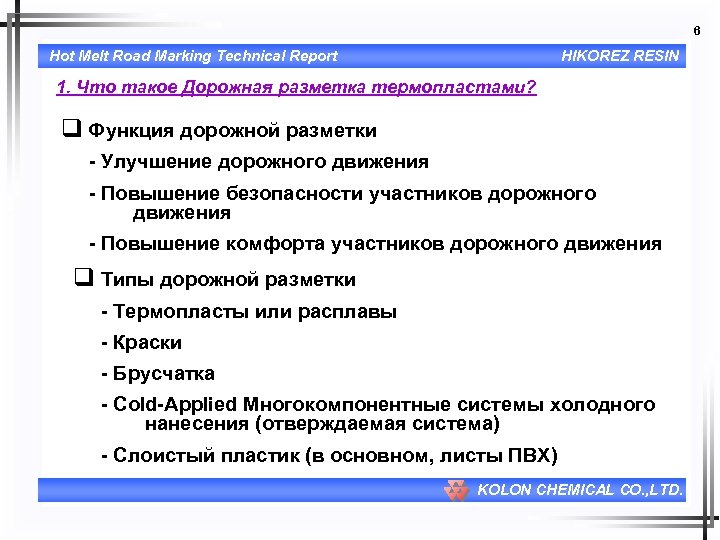

6 Hot Melt Road Marking Technical Report HIKOREZ RESIN 1. Что такое Дорожная разметка термопластами? q Функция дорожной разметки - Улучшение дорожного движения - Повышение безопасности участников дорожного движения - Повышение комфорта участников дорожного движения q Типы дорожной разметки - Термопласты или расплавы - Краски - Брусчатка - Cold-Applied Многокомпонентные системы холодного нанесения (отверждаемая система) - Слоистый пластик (в основном, листы ПВХ) KOLON CHEMICAL CO. , LTD.

7 Hot Melt Road Marking Technical Report HIKOREZ RESIN 2. Необходимые характеристики дорожной разметки q Минимальные помехи дорожному движению при нанесении q Хорошая заметность (особенно ночью) q Хорошая прочность или длительный срок службы q Хорошее сопротивление заносу q Низкая стоимость q Простота удаления (при необходимости) q Хорошая адгезия к поверхности дороги KOLON CHEMICAL CO. , LTD.

8 Hot Melt Road Marking Technical Report HIKOREZ RESIN Часть III. Компоненты Дорожной разметки термопластами KOLON CHEMICAL CO. , LTD.

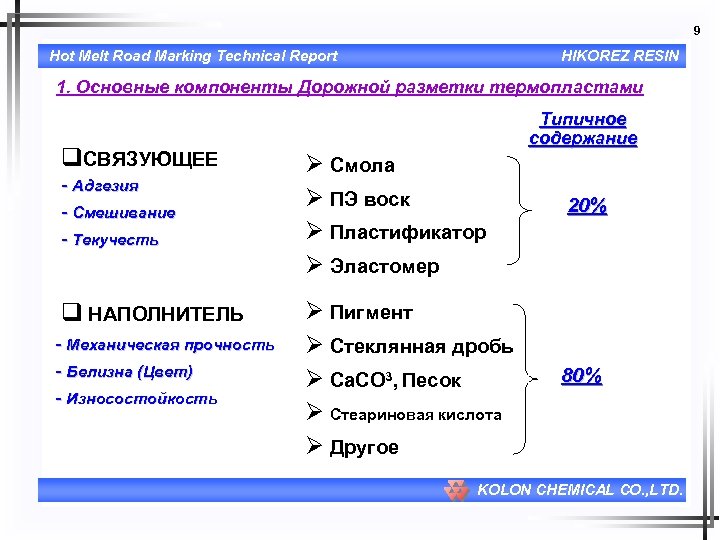

9 Hot Melt Road Marking Technical Report HIKOREZ RESIN 1. Основные компоненты Дорожной разметки термопластами q. СВЯЗУЮЩЕЕ - Адгезия - Смешивание - Текучесть q НАПОЛНИТЕЛЬ - Механическая прочность - Белизна (Цвет) - Износостойкость Типичное содержание Ø Смола Ø ПЭ воск Ø Пластификатор Ø Эластомер 20% Ø Пигмент Ø Стеклянная дробь Ø Ca. CO 3, Песок Ø Стеариновая кислота Ø Другое 80% KOLON CHEMICAL CO. , LTD.

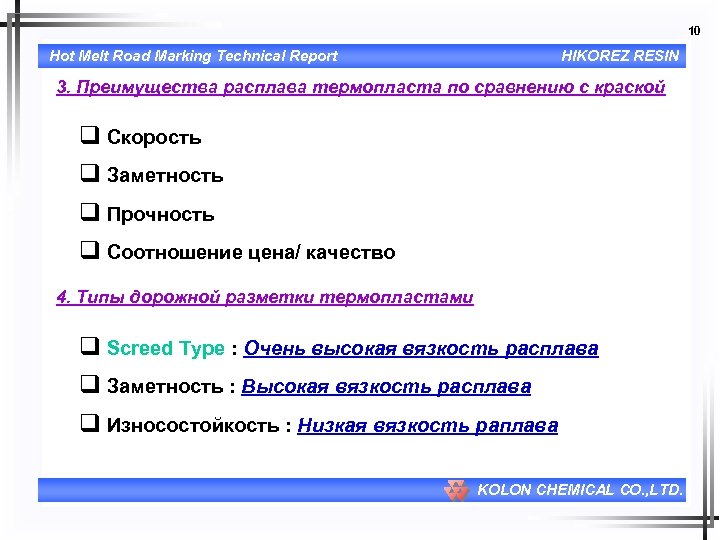

10 Hot Melt Road Marking Technical Report HIKOREZ RESIN 3. Преимущества расплава термопласта по сравнению с краской q Скорость q Заметность q Прочность q Соотношение цена/ качество 4. Типы дорожной разметки термопластами q Screed Type : Очень высокая вязкость расплава q Заметность : Высокая вязкость расплава q Износостойкость : Низкая вязкость раплава KOLON CHEMICAL CO. , LTD.

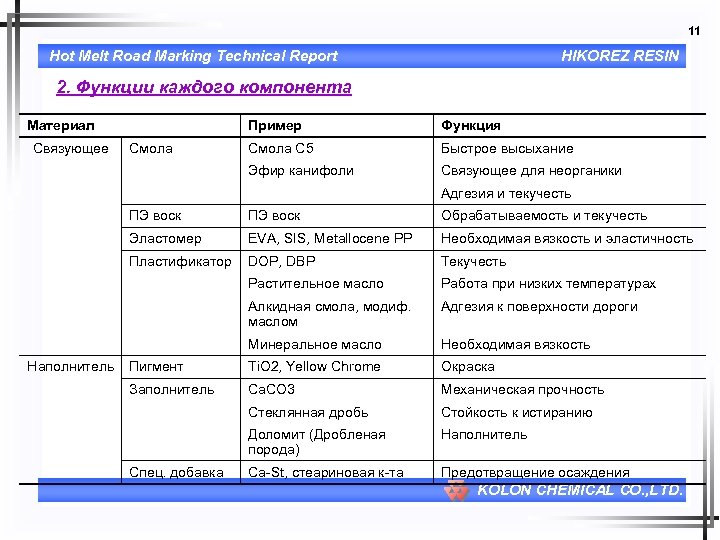

11 Hot Melt Road Marking Technical Report HIKOREZ RESIN 2. Функции каждого компонента Материал Смола Функция Смола C 5 Быстрое высыхание Эфир канифоли Связующее Пример Связующее для неорганики Адгезия и текучесть ПЭ воск Обрабатываемость и текучесть Эластомер EVA, SIS, Metallocene PP Необходимая вязкость и эластичность Пластификатор DOP, DBP Текучесть Растительное масло Работа при низких температурах Алкидная смола, модиф. маслом Адгезия к поверхности дороги Минеральное масло Наполнитель ПЭ воск Необходимая вязкость Пигмент Ti. O 2, Yellow Chrome Окраска Заполнитель Ca. CO 3 Механическая прочность Стеклянная дробь Стойкость к истиранию Доломит (Дробленая порода) Наполнитель Ca-St, стеариновая к-та Предотвращение осаждения Спец. добавка KOLON CHEMICAL CO. , LTD.

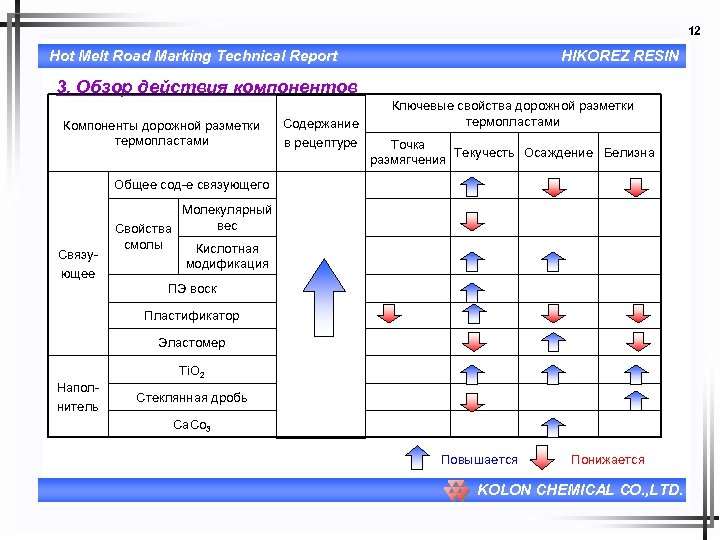

12 Hot Melt Road Marking Technical Report HIKOREZ RESIN 3. Обзор действия компонентов Компоненты дорожной разметки термопластами Содержание в рецептуре Ключевые свойства дорожной разметки термопластами Точка Текучесть Осаждение Белизна размягчения Общее сод-е связующего Связующее Молекулярный вес Свойства смолы Кислотная модификация ПЭ воск Пластификатор Эластомер Ti. O 2 Наполнитель Стеклянная дробь Ca. Co 3 Повышается Понижается KOLON CHEMICAL CO. , LTD.

13 Hot Melt Road Marking Technical Report HIKOREZ RESIN Часть IV. Результаты испытаний Дорожной разметки термопластами KOLON CHEMICAL CO. , LTD.

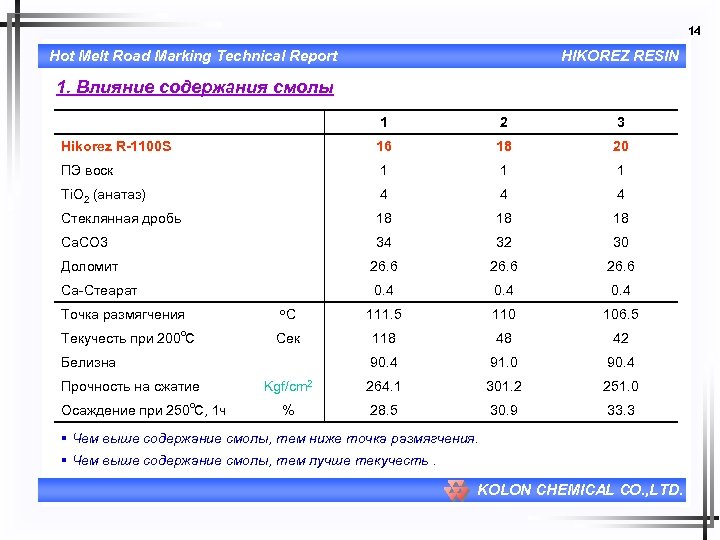

14 Hot Melt Road Marking Technical Report HIKOREZ RESIN 1. Влияние содержания смолы 1 2 3 Hikorez R-1100 S 16 18 20 ПЭ воск 1 1 1 Ti. O 2 (анатаз) 4 4 4 Стеклянная дробь 18 18 18 Ca. CO 3 34 32 30 Доломит 26. 6 Ca-Стеарат 0. 4 o. C 111. 5 110 106. 5 Сек 118 48 42 90. 4 91. 0 90. 4 Kgf/cm 2 264. 1 301. 2 251. 0 % 28. 5 30. 9 33. 3 Точка размягчения Текучесть при 200℃ Белизна Прочность на сжатие Осаждение при 250℃, 1 ч § Чем выше содержание смолы, тем ниже точка размягчения. § Чем выше содержание смолы, тем лучше текучесть. KOLON CHEMICAL CO. , LTD.

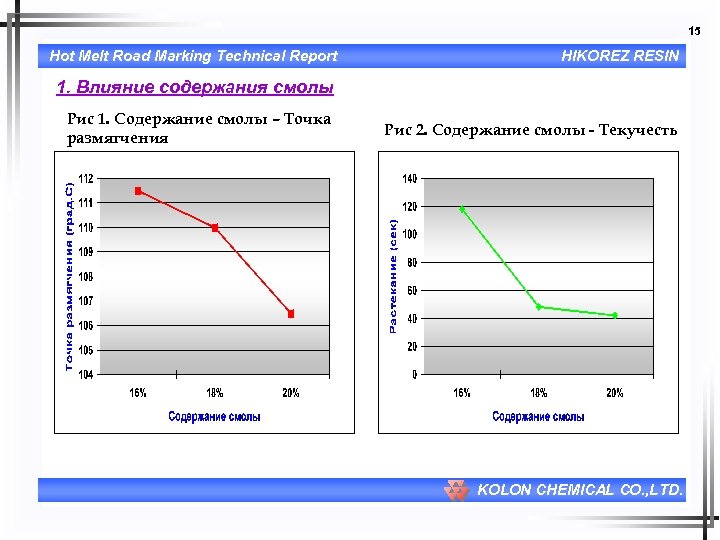

15 Hot Melt Road Marking Technical Report HIKOREZ RESIN 1. Влияние содержания смолы Рис 1. Содержание смолы – Точка размягчения Рис 2. Содержание смолы - Текучесть KOLON CHEMICAL CO. , LTD.

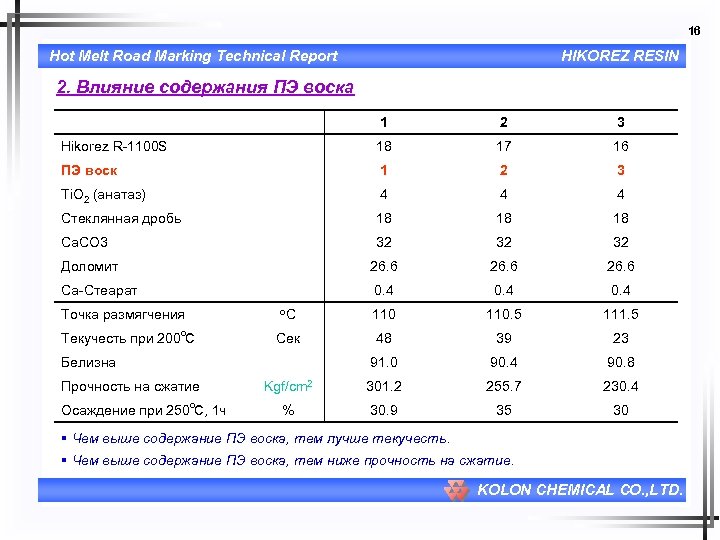

16 Hot Melt Road Marking Technical Report HIKOREZ RESIN 2. Влияние содержания ПЭ воска 1 2 3 Hikorez R-1100 S 18 17 16 ПЭ воск 1 2 3 Ti. O 2 (анатаз) 4 4 4 Стеклянная дробь 18 18 18 Ca. CO 3 32 32 32 Доломит 26. 6 Ca-Стеарат 0. 4 o. C 110. 5 111. 5 Сек 48 39 23 91. 0 90. 4 90. 8 Kgf/cm 2 301. 2 255. 7 230. 4 % 30. 9 35 30 Точка размягчения Текучесть при 200℃ Белизна Прочность на сжатие Осаждение при 250℃, 1 ч § Чем выше содержание ПЭ воска, тем лучше текучесть. § Чем выше содержание ПЭ воска, тем ниже прочность на сжатие. KOLON CHEMICAL CO. , LTD.

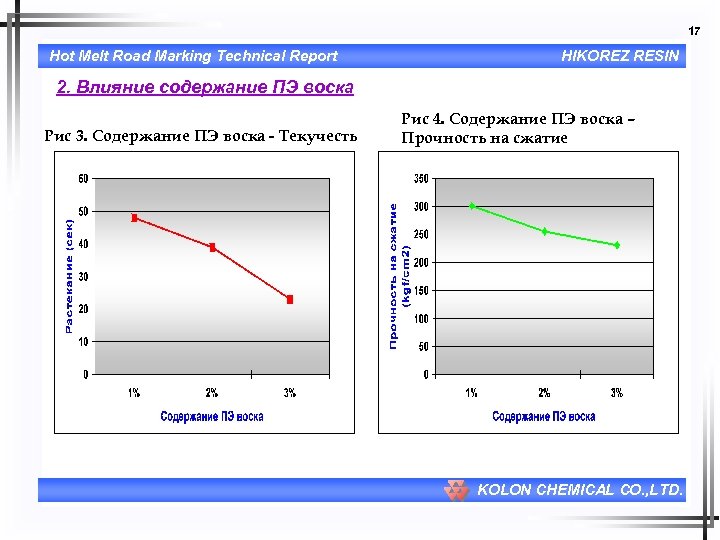

17 Hot Melt Road Marking Technical Report HIKOREZ RESIN 2. Влияние содержание ПЭ воска Рис 3. Содержание ПЭ воска - Текучесть Рис 4. Содержание ПЭ воска – Прочность на сжатие KOLON CHEMICAL CO. , LTD.

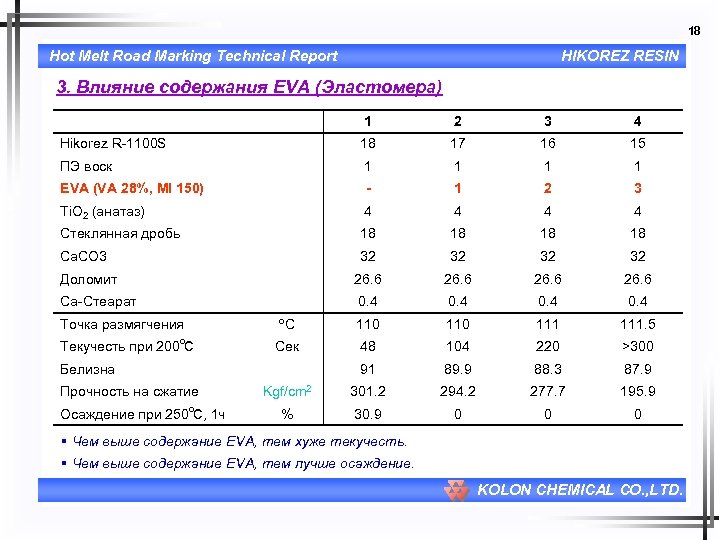

18 Hot Melt Road Marking Technical Report HIKOREZ RESIN 3. Влияние содержания EVA (Эластомера) 1 2 3 4 Hikorez R-1100 S 18 17 16 15 ПЭ воск 1 1 EVA (VA 28%, MI 150) - 1 2 3 Ti. O 2 (анатаз) 4 4 Стеклянная дробь 18 18 Ca. CO 3 32 32 Доломит 26. 6 Ca-Стеарат 0. 4 o. C 110 111. 5 Сек 48 104 220 >300 91 89. 9 88. 3 87. 9 Kgf/cm 2 301. 2 294. 2 277. 7 195. 9 % 30. 9 0 0 0 Точка размягчения Текучесть при 200℃ Белизна Прочность на сжатие Осаждение при 250℃, 1 ч § Чем выше содержание EVA, тем хуже текучесть. § Чем выше содержание EVA, тем лучше осаждение. KOLON CHEMICAL CO. , LTD.

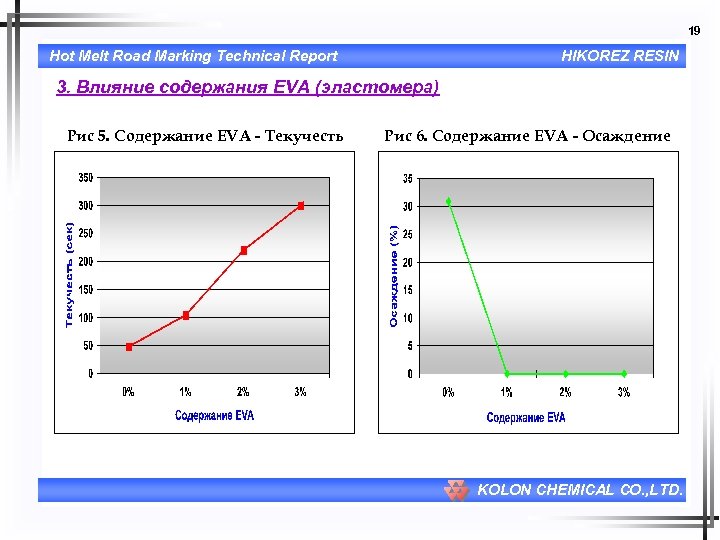

19 Hot Melt Road Marking Technical Report HIKOREZ RESIN 3. Влияние содержания EVA (эластомера) Рис 5. Содержание EVA - Текучесть Рис 6. Содержание EVA - Осаждение KOLON CHEMICAL CO. , LTD.

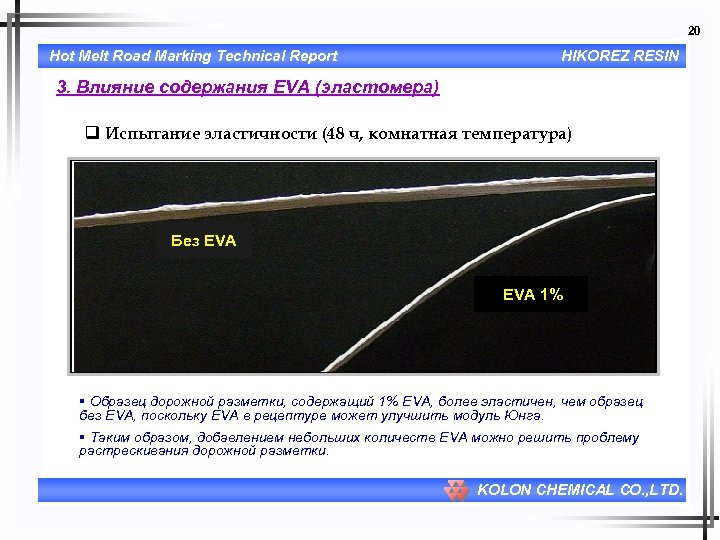

20 Hot Melt Road Marking Technical Report HIKOREZ RESIN 3. Влияние содержания EVA (эластомера) q Испытание эластичности (48 ч, комнатная температура) Без EVA 1% § Образец дорожной разметки, содержащий 1% EVA, более эластичен, чем образец без EVA, поскольку EVA в рецептуре может улучшить модуль Юнга. § Таким образом, добавлением небольших количеств EVA можно решить проблему растрескивания дорожной разметки. KOLON CHEMICAL CO. , LTD.

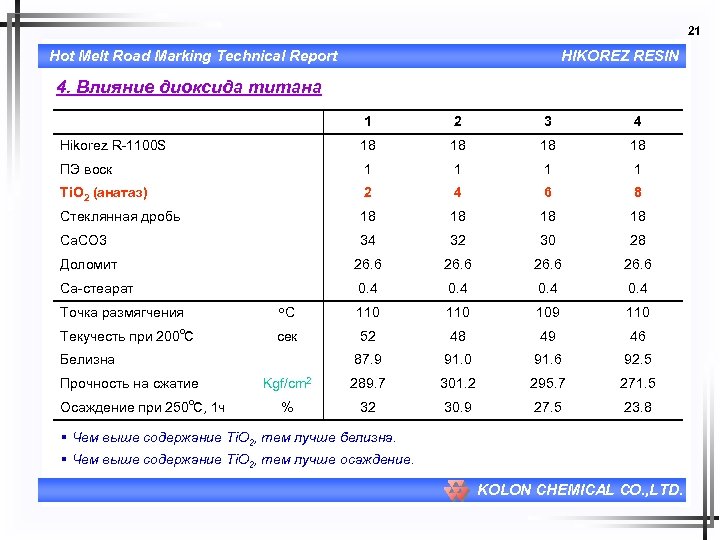

21 Hot Melt Road Marking Technical Report HIKOREZ RESIN 4. Влияние диоксида титана 1 2 3 4 Hikorez R-1100 S 18 18 ПЭ воск 1 1 Ti. O 2 (анатаз) 2 4 6 8 Стеклянная дробь 18 18 Ca. CO 3 34 32 30 28 Доломит 26. 6 Ca-стеарат 0. 4 o. C 110 109 110 сек 52 48 49 46 87. 9 91. 0 91. 6 92. 5 Kgf/cm 2 289. 7 301. 2 295. 7 271. 5 % 32 30. 9 27. 5 23. 8 Точка размягчения Текучесть при 200℃ Белизна Прочность на сжатие Осаждение при 250℃, 1 ч § Чем выше содержание Ti. O 2, тем лучше белизна. § Чем выше содержание Ti. O 2, тем лучше осаждение. KOLON CHEMICAL CO. , LTD.

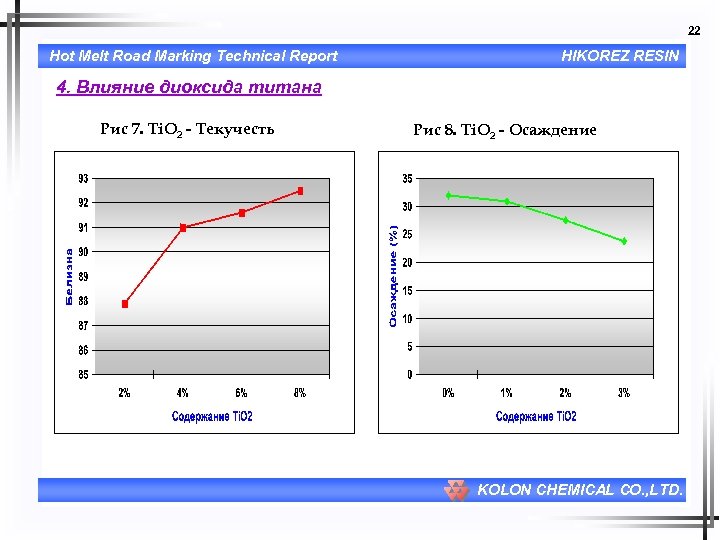

22 Hot Melt Road Marking Technical Report HIKOREZ RESIN 4. Влияние диоксида титана Рис 7. Ti. O 2 - Текучесть Рис 8. Ti. O 2 - Осаждение KOLON CHEMICAL CO. , LTD.

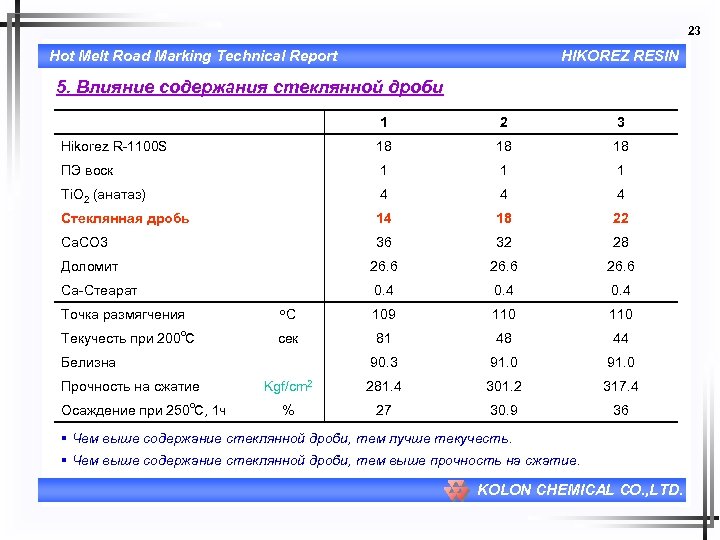

23 Hot Melt Road Marking Technical Report HIKOREZ RESIN 5. Влияние содержания стеклянной дроби 1 2 3 Hikorez R-1100 S 18 18 18 ПЭ воск 1 1 1 Ti. O 2 (анатаз) 4 4 4 Стеклянная дробь 14 18 22 Ca. CO 3 36 32 28 Доломит 26. 6 Ca-Стеарат 0. 4 o. C 109 110 сек 81 48 44 90. 3 91. 0 Kgf/cm 2 281. 4 301. 2 317. 4 % 27 30. 9 36 Точка размягчения Текучесть при 200℃ Белизна Прочность на сжатие Осаждение при 250℃, 1 ч § Чем выше содержание стеклянной дроби, тем лучше текучесть. § Чем выше содержание стеклянной дроби, тем выше прочность на сжатие. KOLON CHEMICAL CO. , LTD.

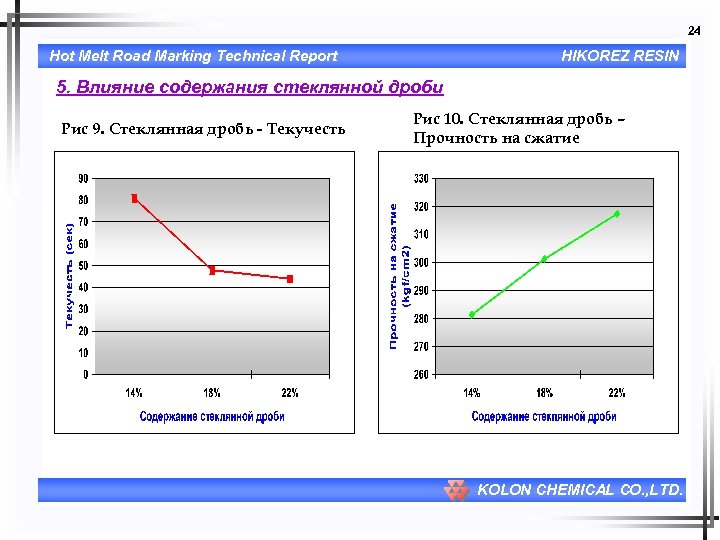

24 Hot Melt Road Marking Technical Report HIKOREZ RESIN 5. Влияние содержания стеклянной дроби Рис 9. Стеклянная дробь - Текучесть Рис 10. Стеклянная дробь – Прочность на сжатие KOLON CHEMICAL CO. , LTD.

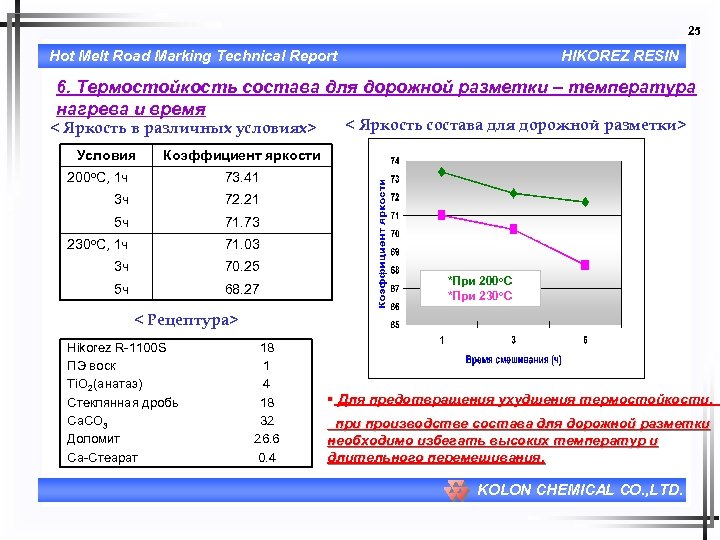

25 Hot Melt Road Marking Technical Report HIKOREZ RESIN 6. Термостойкость состава для дорожной разметки – температура нагрева и время < Яркость в различных условиях> Условия < Яркость состава для дорожной разметки> Коэффициент яркости 200 o. C, 1 ч 73. 41 3 ч 72. 21 5 ч 71. 73 230 o. C, 1 ч 71. 03 3 ч 70. 25 5 ч 68. 27 *При 200 o. C *При 230 o. C < Рецептура> Hikorez R-1100 S ПЭ воск Ti. O 2(анатаз) Стеклянная дробь Ca. CO 3 Доломит Ca-Стеарат 18 1 4 18 32 26. 6 0. 4 § Для предотвращения ухудшения термостойкости, при производстве состава для дорожной разметки необходимо избегать высоких температур и длительного перемешивания. KOLON CHEMICAL CO. , LTD.

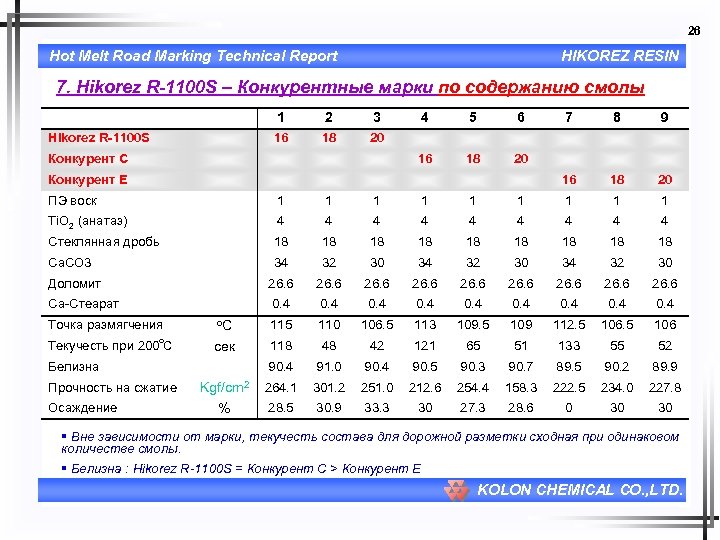

26 Hot Melt Road Marking Technical Report HIKOREZ RESIN 7. Hikorez R-1100 S – Конкурентные марки по содержанию смолы 1 3 16 18 20 5 6 18 20 Конкурент E 7 8 9 16 Конкурент C 4 16 Hikorez R-1100 S 2 18 20 ПЭ воск 1 1 1 1 1 Ti. O 2 (анатаз) 4 4 4 4 4 Стеклянная дробь 18 18 18 Ca. CO 3 34 32 30 Доломит 26. 6 26. 6 Ca-Стеарат 0. 4 0. 4 o. C 115 110 106. 5 113 109. 5 109 112. 5 106 сек 118 48 42 121 65 51 133 55 52 90. 4 91. 0 90. 4 90. 5 90. 3 90. 7 89. 5 90. 2 89. 9 264. 1 301. 2 251. 0 212. 6 254. 4 158. 3 222. 5 234. 0 227. 8 28. 5 30. 9 33. 3 30 27. 3 28. 6 0 30 30 Точка размягчения Текучесть при 200℃ Белизна Прочность на сжатие Осаждение Kgf/cm 2 % § Вне зависимости от марки, текучесть состава для дорожной разметки сходная при одинаковом количестве смолы. § Белизна : Hikorez R-1100 S = Конкурент C > Конкурент E KOLON CHEMICAL CO. , LTD.

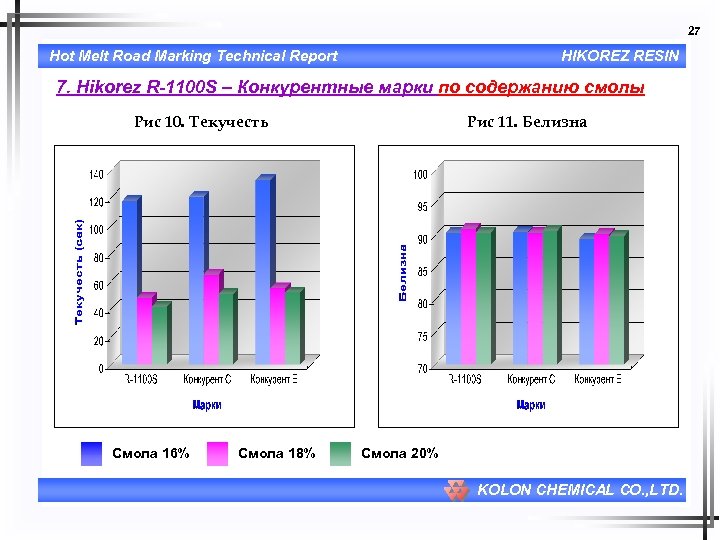

27 Hot Melt Road Marking Technical Report HIKOREZ RESIN 7. Hikorez R-1100 S – Конкурентные марки по содержанию смолы Рис 10. Текучесть Смола 16% Смола 18% Рис 11. Белизна Смола 20% KOLON CHEMICAL CO. , LTD.

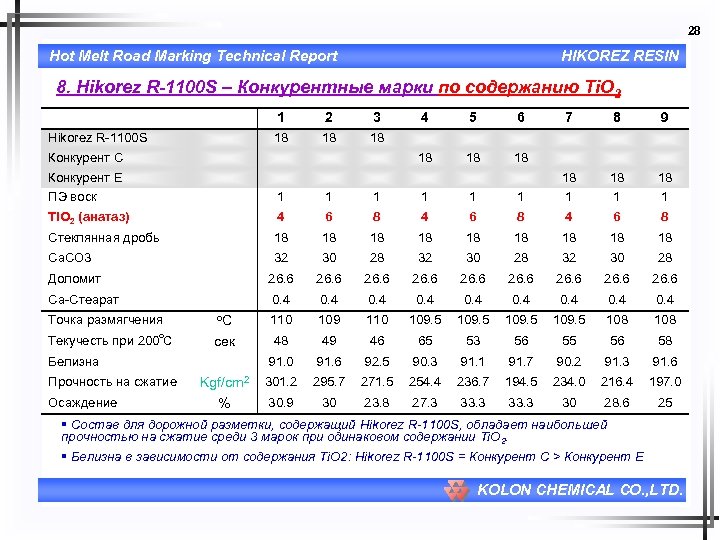

28 Hot Melt Road Marking Technical Report HIKOREZ RESIN 8. Hikorez R-1100 S – Конкурентные марки по содержанию Ti. O 2 1 3 18 18 18 5 6 18 18 Конкурент E 7 8 9 18 Конкурент C 4 18 Hikorez R-1100 S 2 18 18 ПЭ воск 1 1 1 1 1 Ti. O 2 (анатаз) 4 6 8 Стеклянная дробь 18 18 18 Ca. CO 3 32 30 28 Доломит 26. 6 26. 6 Ca-Стеарат 0. 4 0. 4 o. C 110 109. 5 108 сек 48 49 46 65 53 56 55 56 58 91. 0 91. 6 92. 5 90. 3 91. 1 91. 7 90. 2 91. 3 91. 6 301. 2 295. 7 271. 5 254. 4 236. 7 194. 5 234. 0 216. 4 197. 0 30. 9 30 23. 8 27. 3 33. 3 30 28. 6 25 Точка размягчения Текучесть при 200℃ Белизна Прочность на сжатие Осаждение Kgf/cm 2 % § Состав для дорожной разметки, содержащий Hikorez R-1100 S, обладает наибольшей прочностью на сжатие среди 3 марок при одинаковом содержании Ti. O 2. § Белизна в зависимости от содержания Ti. O 2: Hikorez R-1100 S = Конкурент C > Конкурент E KOLON CHEMICAL CO. , LTD.

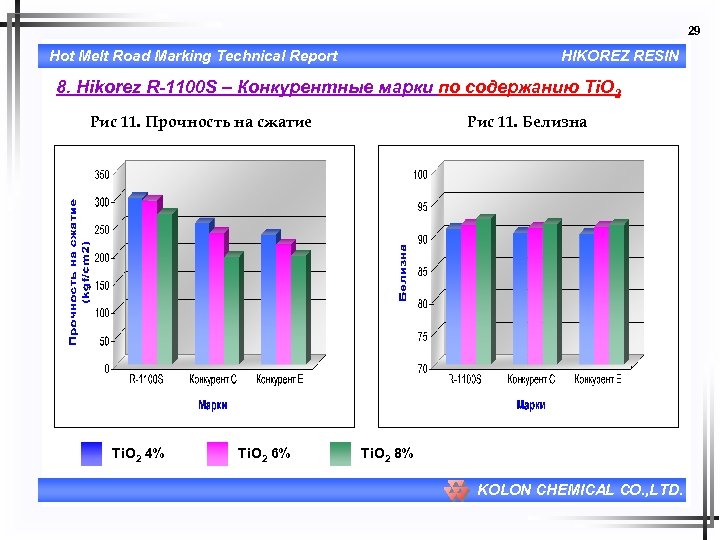

29 Hot Melt Road Marking Technical Report HIKOREZ RESIN 8. Hikorez R-1100 S – Конкурентные марки по содержанию Ti. O 2 Рис 11. Прочность на сжатие Ti. O 2 4% Ti. O 2 6% Рис 11. Белизна Ti. O 2 8% KOLON CHEMICAL CO. , LTD.

30 Hot Melt Road Marking Technical Report HIKOREZ RESIN Часть V. Устранение проблем KOLON CHEMICAL CO. , LTD.

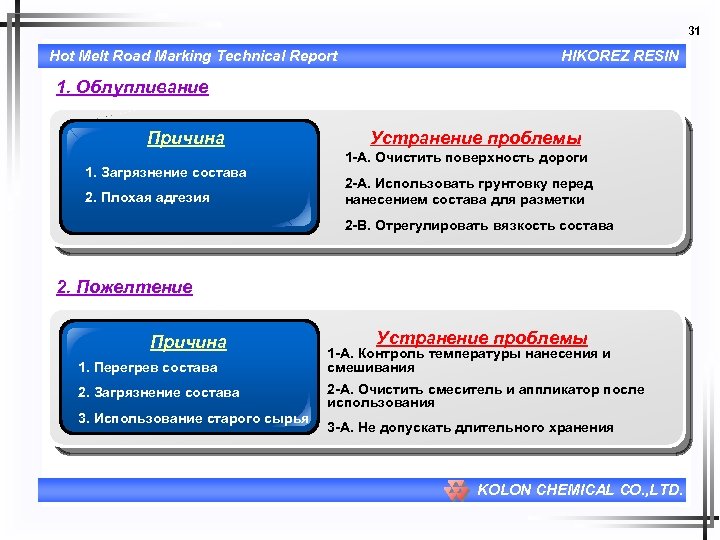

31 Hot Melt Road Marking Technical Report HIKOREZ RESIN 1. Облупливание Причина 1. Загрязнение состава 2. Плохая адгезия Устранение проблемы 1 -A. Очистить поверхность дороги 2 -A. Использовать грунтовку перед нанесением состава для разметки 2 -B. Отрегулировать вязкость состава 2. Пожелтение Причина 1. Перегрев состава 2. Загрязнение состава 3. Использование старого сырья Устранение проблемы 1 -A. Контроль температуры нанесения и смешивания 2 -A. Очистить смеситель и аппликатор после использования 3 -A. Не допускать длительного хранения KOLON CHEMICAL CO. , LTD.

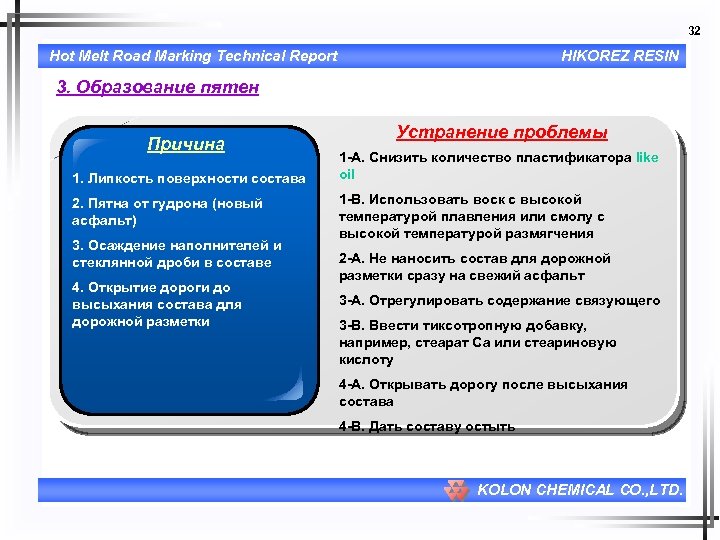

32 Hot Melt Road Marking Technical Report HIKOREZ RESIN 3. Образование пятен Причина 1. Липкость поверхности состава 2. Пятна от гудрона (новый асфальт) 3. Осаждение наполнителей и стеклянной дроби в составе 4. Открытие дороги до высыхания состава для дорожной разметки Устранение проблемы 1 -A. Снизить количество пластификатора like oil 1 -B. Использовать воск с высокой температурой плавления или смолу с высокой температурой размягчения 2 -A. Не наносить состав для дорожной разметки сразу на свежий асфальт 3 -A. Отрегулировать содержание связующего 3 -B. Ввести тиксотропную добавку, например, стеарат Ca или стеариновую кислоту 4 -A. Открывать дорогу после высыхания состава 4 -B. Дать составу остыть KOLON CHEMICAL CO. , LTD.

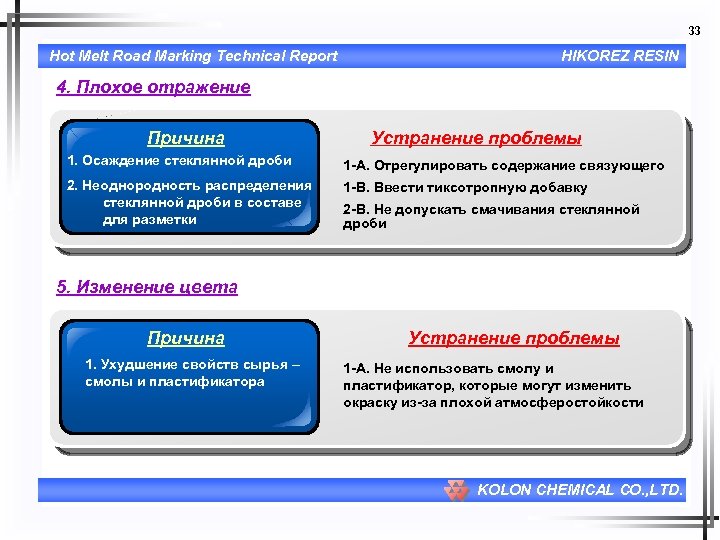

33 Hot Melt Road Marking Technical Report HIKOREZ RESIN 4. Плохое отражение Причина Устранение проблемы 1. Осаждение стеклянной дроби 1 -A. Отрегулировать содержание связующего 2. Неоднородность распределения стеклянной дроби в составе для разметки 1 -B. Ввести тиксотропную добавку 2 -B. Не допускать смачивания стеклянной дроби 5. Изменение цвета Причина 1. Ухудшение свойств сырья – смолы и пластификатора Устранение проблемы 1 -A. Не использовать смолу и пластификатор, которые могут изменить окраску из-за плохой атмосферостойкости KOLON CHEMICAL CO. , LTD.

34 Hot Melt Road Marking Technical Report HIKOREZ RESIN 6. Растрескивание Причина 1. Низкий модуль упругости состава 2. Осаждение наполнителей и стеклянной дроби Устранение проблемы 1 -A. Добавить эластомер, такой как EVA 2 -A. Ввести тиксотропный агент 2 -B. Отрегулировать содержание связующего 7. Пузырение Причина 1. Летучие соединения в составе рецептуры 2. Краткое время сушки грунтовки Устранение проблемы 1 -A. Не использовать органические компоненты с низкой точкой кипения или вспышки 1 -B. Удалить воду с поверхности дорожного покрытия 2 -A. Наносить состав для разметки после высыхания грунтовки KOLON CHEMICAL CO. , LTD.

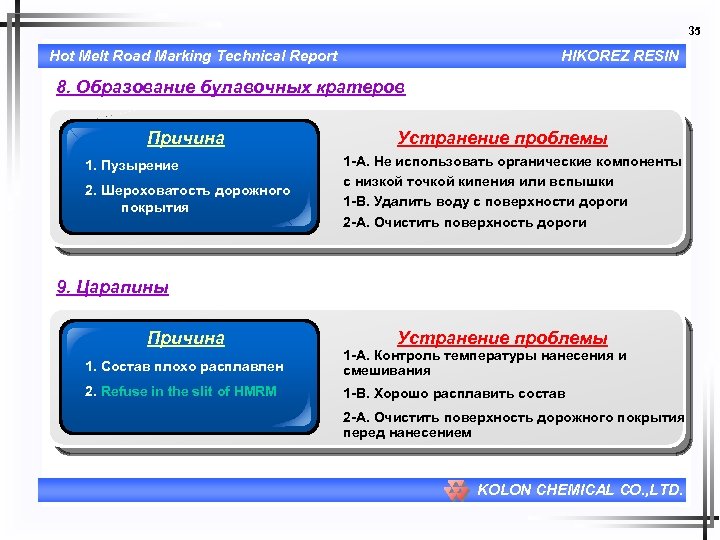

35 Hot Melt Road Marking Technical Report HIKOREZ RESIN 8. Образование булавочных кратеров Причина 1. Пузырение 2. Шероховатость дорожного покрытия Устранение проблемы 1 -A. Не использовать органические компоненты с низкой точкой кипения или вспышки 1 -B. Удалить воду с поверхности дороги 2 -A. Очистить поверхность дороги 9. Царапины Причина Устранение проблемы 1. Состав плохо расплавлен 1 -A. Контроль температуры нанесения и смешивания 2. Refuse in the slit of HMRM 1 -B. Хорошо расплавить состав 2 -A. Очистить поверхность дорожного покрытия перед нанесением KOLON CHEMICAL CO. , LTD.

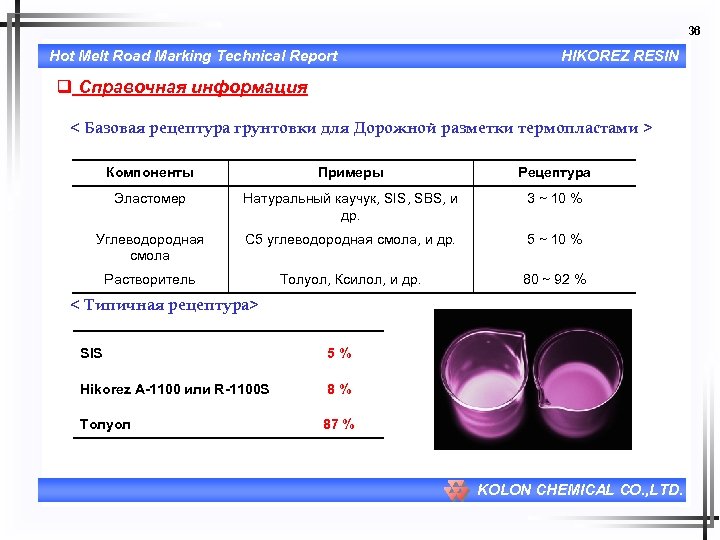

36 Hot Melt Road Marking Technical Report HIKOREZ RESIN q Справочная информация < Базовая рецептура грунтовки для Дорожной разметки термопластами > Компоненты Примеры Рецептура Эластомер Натуральный каучук, SIS, SBS, и др. 3 ~ 10 % Углеводородная смола C 5 углеводородная смола, и др. 5 ~ 10 % Растворитель Толуол, Ксилол, и др. 80 ~ 92 % < Типичная рецептура> SIS 5% Hikorez A-1100 или R-1100 S 8% Толуол 87 % KOLON CHEMICAL CO. , LTD.
