1 СРЕДСТВА ПОЛУЧЕНИЯ ИНФОРМАЦИИ. Светлакова Светлана Валерьевна доцент каф. АТПП, а. 1 -256, 1 -255

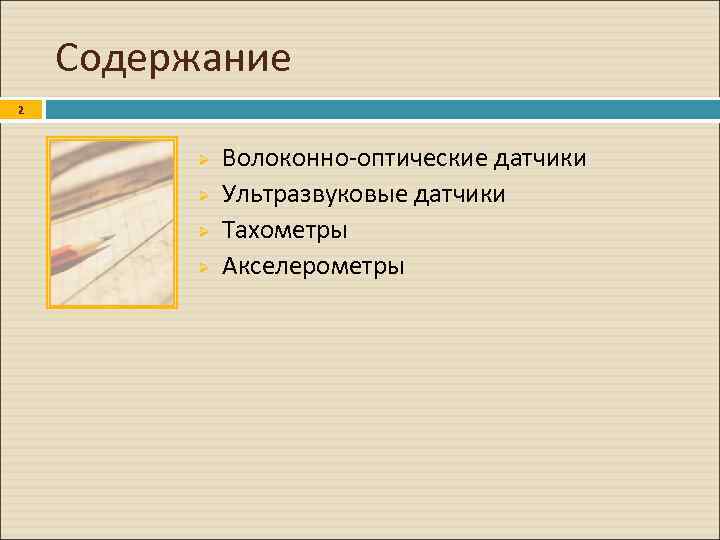

Содержание 2 Ø Ø Волоконно-оптические датчики Ультразвуковые датчики Тахометры Акселерометры

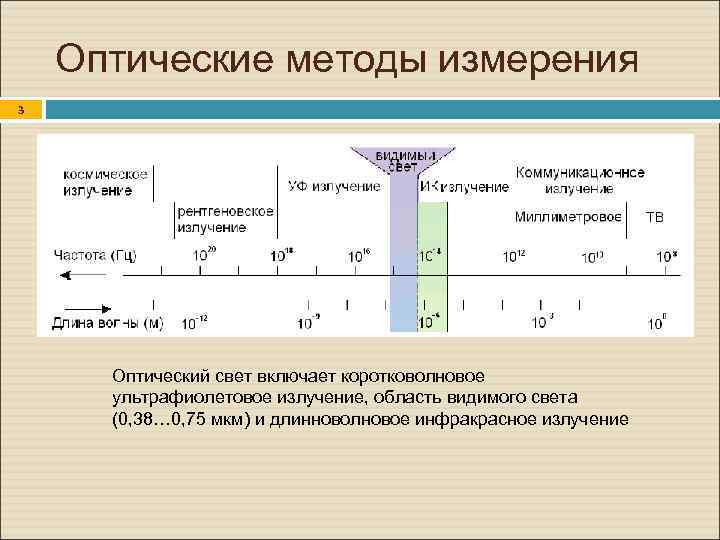

Оптические методы измерения. 3 Оптический свет включает коротковолновое ультрафиолетовое излучение, область видимого света (0, 38… 0, 75 мкм) и длинноволновое инфракрасное излучение
Волоконная оптика. 4

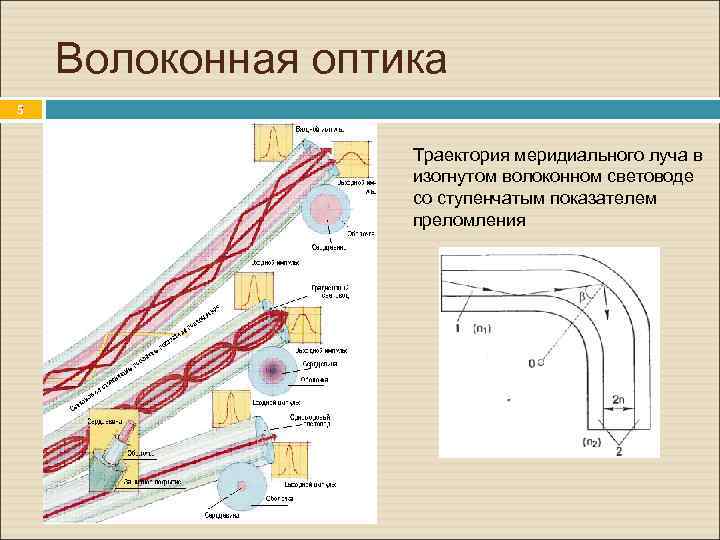

Волоконная оптика. 5 Траектория меридиального луча в изогнутом волоконном световоде со ступенчатым показателем преломления

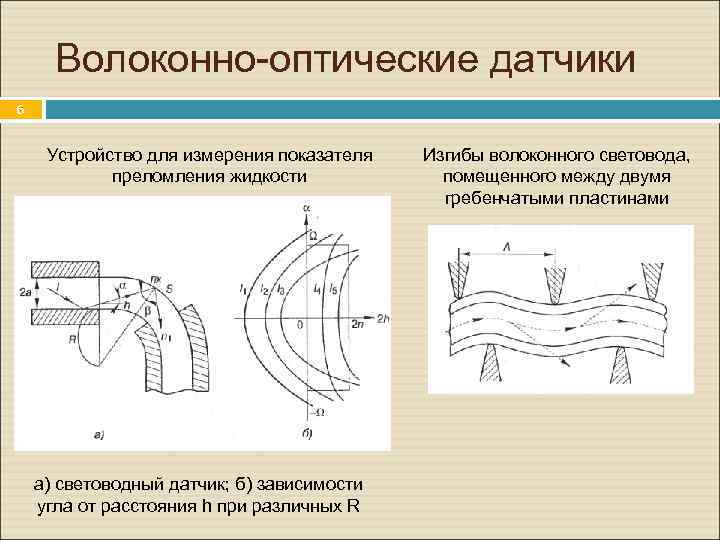

Волоконно-оптические датчики. 6 Устройство для измерения показателя преломления жидкости а) световодный датчик; б) зависимости угла от расстояния h при различных R Изгибы волоконного световода, помещенного между двумя гребенчатыми пластинами
Интерферометры. 7 Интерферометр Майкельсона Интерферометр Маха-Цандера Интерферометр Фабри-Перо Интерферометр Саньяка
Ультразвуковые датчики. 8 Частота > 20 к. Гц В 1826 г. Колладоне и Штурм на Женевском озере впервые измерили скорость распространения звука в воде с помощью церковного колокола.

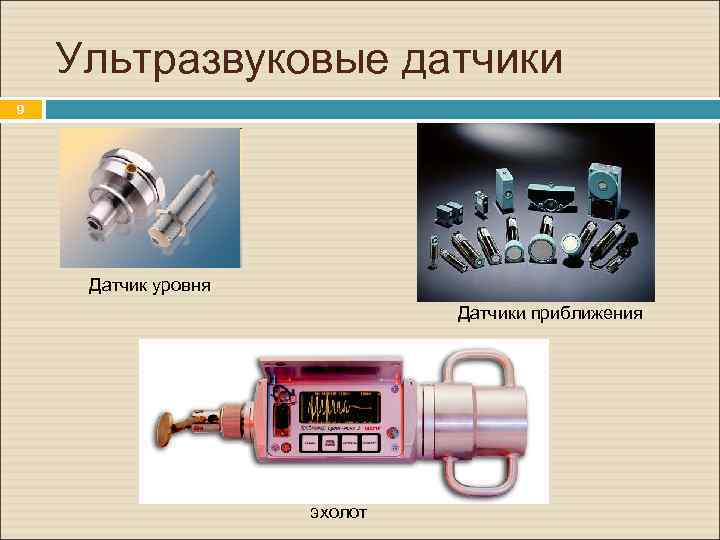

Ультразвуковые датчики. 9 Датчик уровня Датчики приближения эхолот
Тахометры. 10 По принципу действия делятся на: - центробежные; - магнитоиндукционные; - электрические (постоянного, переменного или импульсного тока); - цифровые
Тахометры. 11 Центробежные тахометры 1 - муфта; 2 пружина конический тахометр кольцевой тахометр
Тахометры. 12 Магнитоиндукционные тахометры 1 – магнит; 2 – чувствительный элемент; 3 – термомагнитный шунт; 4 – магнитопровод Тахометр с полым цилиндром Тахометр с диском
Тахометры. 13 Электрические тахометры Тахогенератор 1 – магниты; 2 – обмотка якоря; 3 – коллектор Тахометр постоянного тока
Тахометры. 14 Цифровые тахометры Нормирующий усилитель Генератор тактовых импульсов

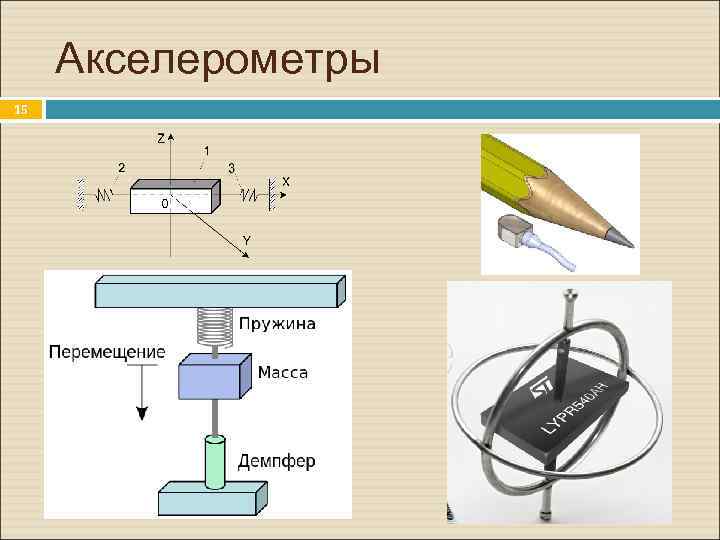

Акселерометры. 15
Акселерометры. 16 Емкостной акселерометр Пьезорезистивный акселерометр

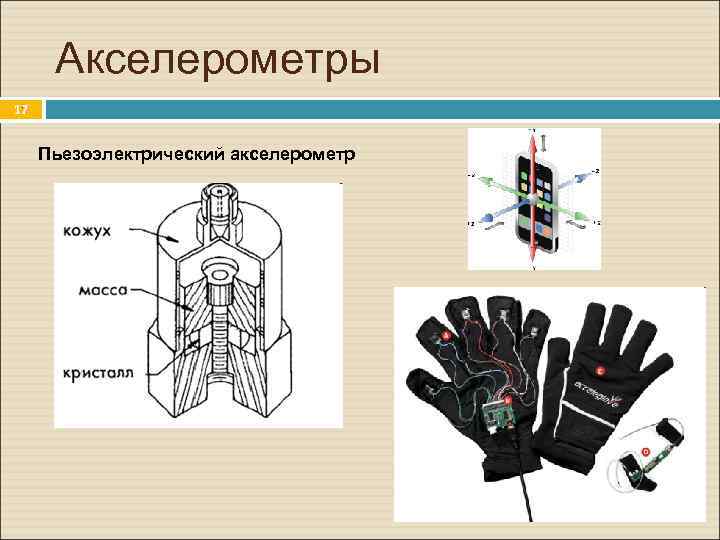

Акселерометры. 17 Пьезоэлектрический акселерометр

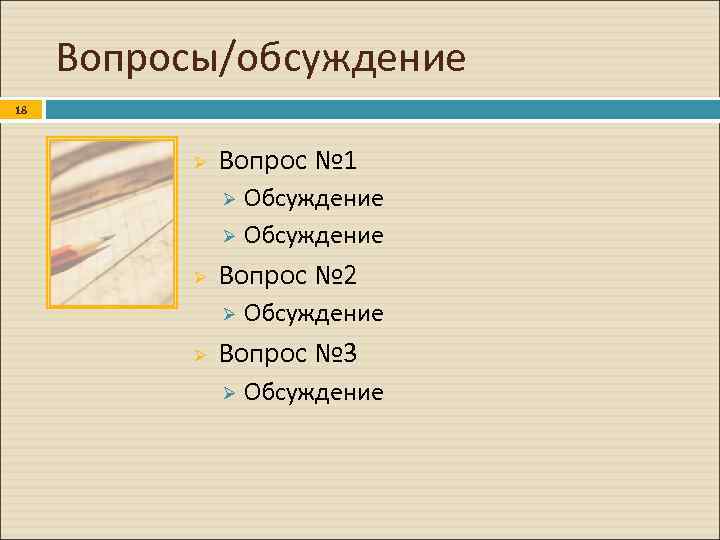

Вопросы/обсуждение 18 Ø Вопрос № 1 Обсуждение Ø Ø Вопрос № 2 Ø Ø Обсуждение Вопрос № 3 Ø Обсуждение
