Скачать презентацию 1 СРЕДСТВА ПОЛУЧЕНИЯ ИНФОРМАЦИИ МАГНИТНЫЕ ИЗМЕРЕНИЯ Светлакова Светлана
5_магнитные измерения_2013_2кол.ppt
- Количество слайдов: 20
1 СРЕДСТВА ПОЛУЧЕНИЯ ИНФОРМАЦИИ. МАГНИТНЫЕ ИЗМЕРЕНИЯ Светлакова Светлана Валерьевна доцент каф. АТПП, а. 1 -256, 1 -255

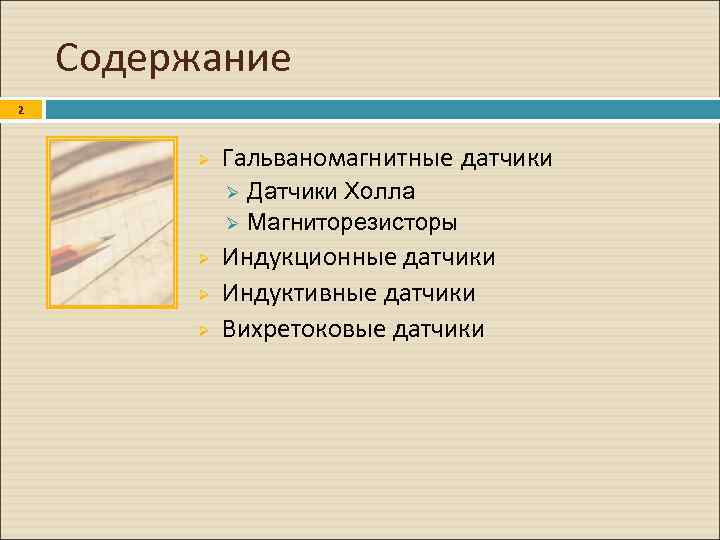

Содержание 2 Ø Гальваномагнитные датчики Ø Ø Ø Датчики Холла Магниторезисторы Индукционные датчики Индуктивные датчики Вихретоковые датчики

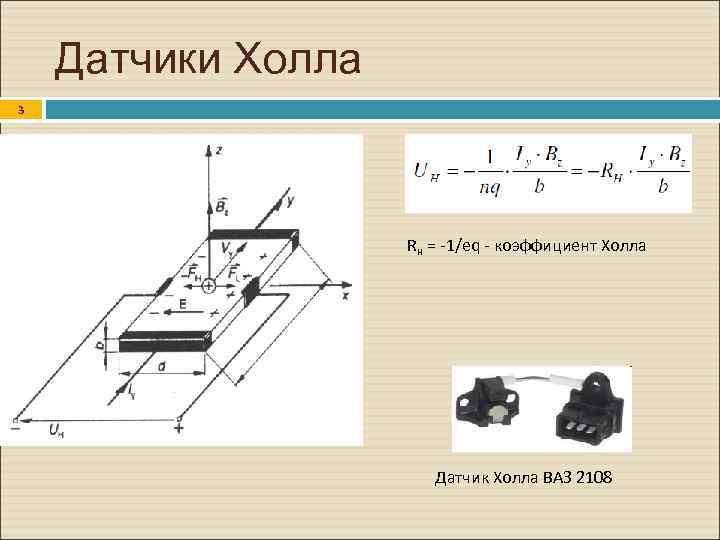

Датчики Холла. 3 Rн = -1/eq - коэффициент Холла Датчик Холла ВАЗ 2108
Датчики Холла. 4 Схема включения без нагрузки Схема включения с нагрузкой

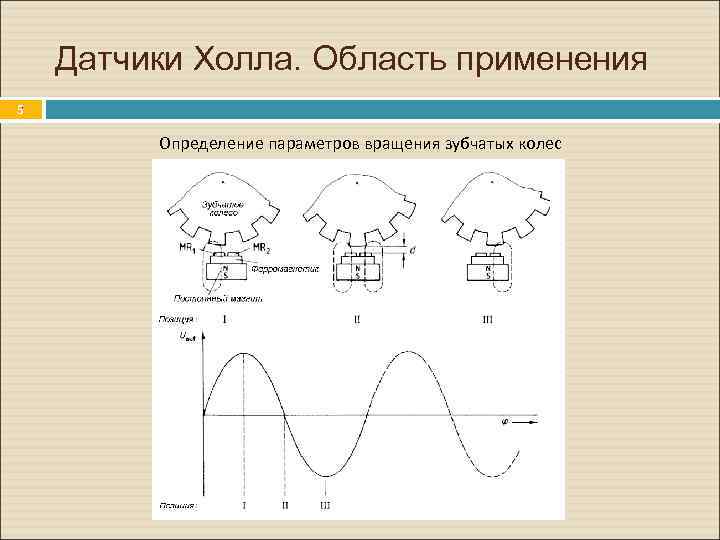

Датчики Холла. Область применения. 5 Определение параметров вращения зубчатых колес

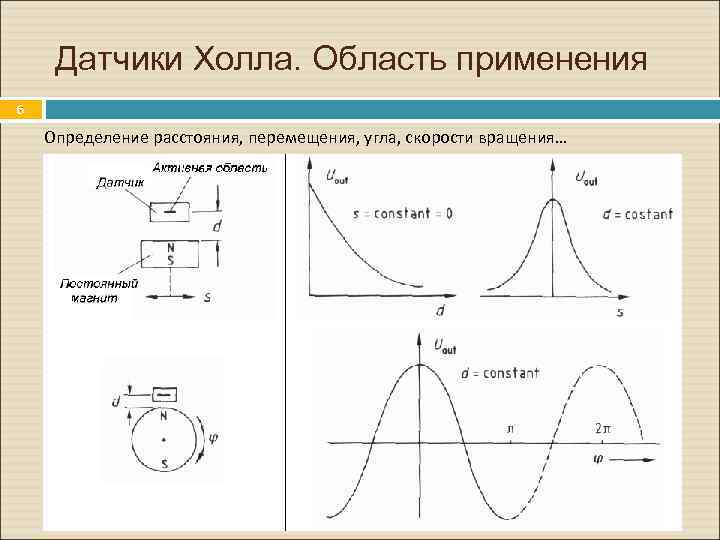

Датчики Холла. Область применения. 6 Определение расстояния, перемещения, угла, скорости вращения…

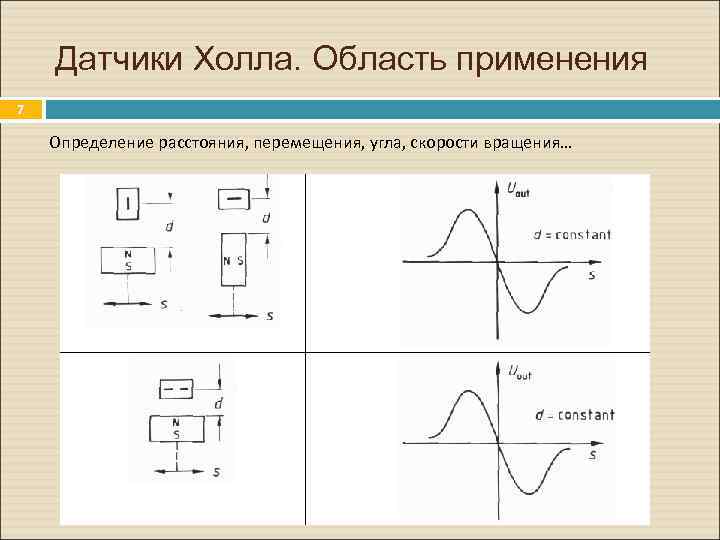

Датчики Холла. Область применения. 7 Определение расстояния, перемещения, угла, скорости вращения…
Датчики Холла. Область применения. 8 Определение расстояния, перемещения, угла, скорости вращения…
Датчики Холла. Область применения. 9 Датчик давления Бесконтактное измерение тока в проводниках Датчик потока проводящих жидкостей

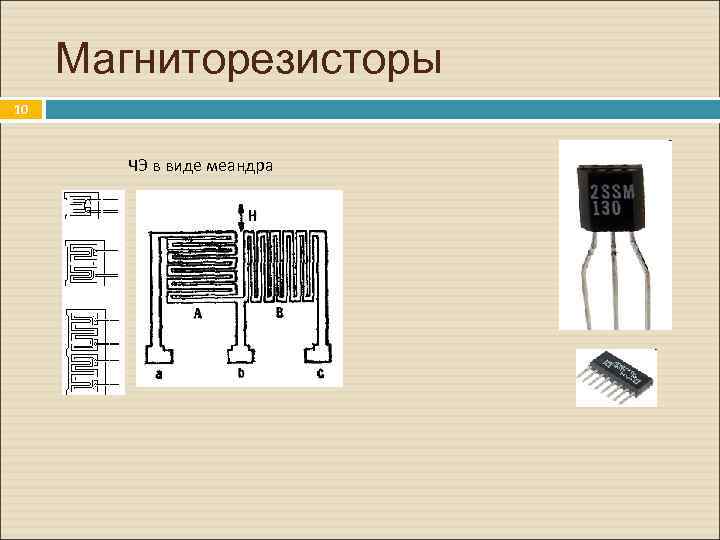

Магниторезисторы. 10 ЧЭ в виде меандра
Магниторезисторы. Область применения. 11 Датчик скорости вращения или числа оборотов R
Индуктивные датчики. 12 Одинарный (однотактный) ИД линейного перемещения

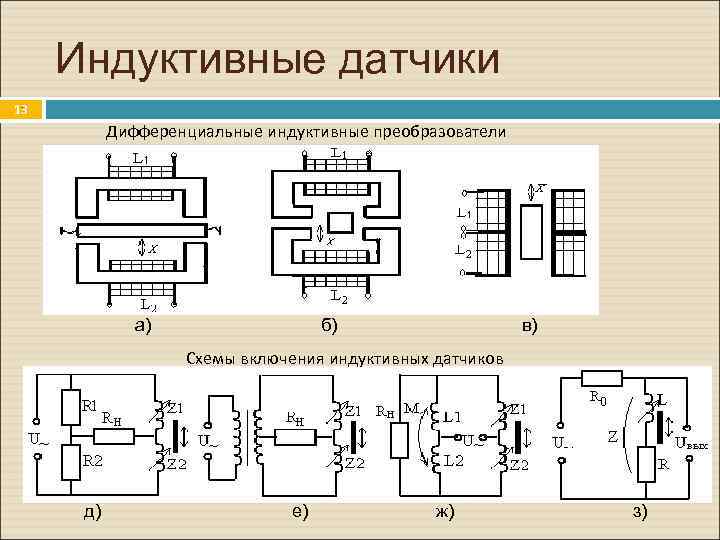

Индуктивные датчики. 13 Дифференциальные индуктивные преобразователи а) б) в) Схемы включения индуктивных датчиков д) е) ж) з)
Индуктивные датчики. 14 Трансформаторный (взаимоиндуктивный) датчик Дифференциально-трансформаторный датчик
Индуктивные датчики. 15 Конструкции трансформаторных (взаимоиндуктивных) датчиков
Индукционные датчики. 16 Датчик скорости линейных (а) и угловых (б) перемещений Датчик частоты вращения а) б) 1 – обмотка; 2 – источник перемещений; 3 - магниты обмотка перемещается относительно постоянного магнита, совершая линейное Х или угловое перемещение Индукционный датчик в АБС

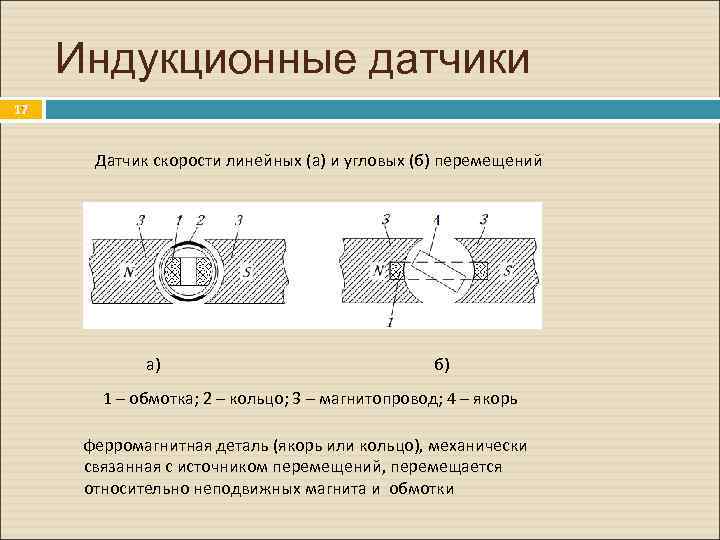

Индукционные датчики. 17 Датчик скорости линейных (а) и угловых (б) перемещений а) б) 1 – обмотка; 2 – кольцо; 3 – магнитопровод; 4 – якорь ферромагнитная деталь (якорь или кольцо), механически связанная с источником перемещений, перемещается относительно неподвижных магнита и обмотки
Индукционные датчики. Область применения. 18 Измерение линейной скорости Измерение магнитодвижущей силы (МДС) Электродинамический микрофон Измерение магнитной индукции и напряженности неоднородных магнитных полей Датчик скорости вращения В расходомерах
Вихретоковые датчики. 19 Вихретоковый дефектоскоп
Вихретоковые датчики. 20 а) Сварка швов б) в) Датчик перемещения (скользящее кольцо)
