1 Нормативн ые требования Инсоляция 1. Инсоляция нормируется на следующих объектах : а) в основных функциональных помещениях общественных зданий: - детских дошкольных учреждений (игральные и групповые); - общеобразовательных школ (классы); - школ-интернатов (классы, спальные); - учреждениях здравоохранения и отдыха, б) в жилых домах: - не менее чем в одной жилой комнате 1 -, 2 -, 3 -комнатных квартир и не менее чем в в двух жилых комнатах 4 -, 5 -комнатных квартир, не менее чем в трех комнатах 6 -и более комнатных квартирах; - не менее чем в 60% спален общежитий, в) на территориях: - детских игровых и спортивных площадок жилых домов; - групповых площадок дошкольных учреждений; - спортивной зоны, зоны отдыха и учебно-исследовательской зоны общеобразовательных школ и школ-интернатов.
Инсоляция 2 НОРМАТИВН ЫЕ ТРЕБОВАНИ Я 2. Инсоляция нормируется по продолжительности • Количественные нормативные требования по минимальной продолжительности инсоляции • Максимальная продолжительность инсоляции не нормируется, однако предусмотрены некоторые требования по ограничению ее чрезмерного теплового воздействия в III и IV климатических районах.
Инсоляция 3 НОРМАТИВН ЫЕ ТРЕБОВАНИ Я Что считается продолжительностью инсоляции объектов? • Помещения. Продолжительность инсоляции помещения рассчитывается в нижнем (жилом) этаже дома через центральную точку светопроема. При этом необходимо учитывать расположение и размеры элементов дома, которые затеняют светопроем (навесы, балконы, лоджии, портики, жалюзи, и т. п. ) 1. Положение расчетной точки (Р. Т. )инсоляции в соответствии с нормами 2. При расчете инсоляционных углов глубина световых проемов принимается равной расстоянию от наружной плоскости стены до внутренней плоскости переплета Положение Р. Т. , которое часто применяется
Инсоляция 4 НОРМАТИВН ЫЕ ТРЕБОВАНИ Я для Москвы Что считается продолжительностью инсоляции объектов? • Помещения.
Инсоляция 5 НОРМАТИВН ЫЕ ТРЕБОВАНИ Я Что считается продолжительностью инсоляции объектов? • Помещения (более сложные ситуации)
Инсоляция 6 НОРМАТИВН ЫЕ ТРЕБОВАНИ Я Что считается продолжительностью инсоляции объектов? • Помещения (более сложные ситуации) Наиболее затененная квартира на 1 этаже Проектируемое здание Расчетное помещение квартиры Существующее здание Окно помещения, наименее затеняемое соседним зданием

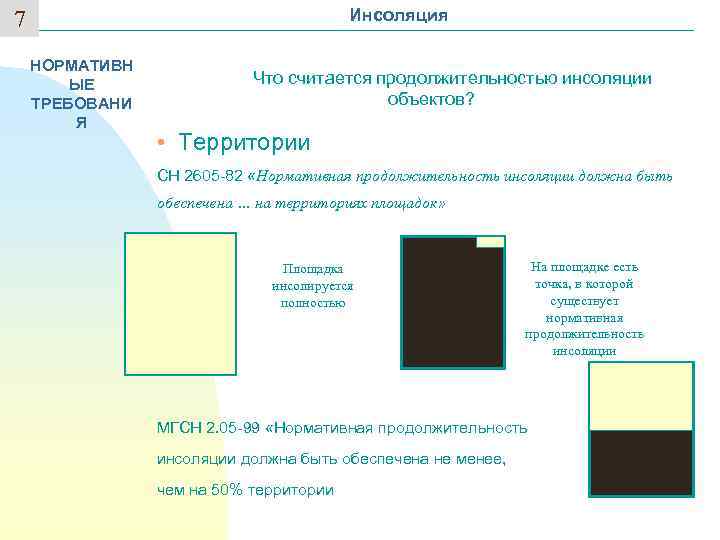

Инсоляция 7 НОРМАТИВН ЫЕ ТРЕБОВАНИ Я Что считается продолжительностью инсоляции объектов? • Территории СН 2605 -82 «Нормативная продолжительность инсоляции должна быть обеспечена … на территориях площадок» Площадка инсолируется полностью На площадке есть точка, в которой существует нормативная продолжительность инсоляции МГСН 2. 05 -99 «Нормативная продолжительность инсоляции должна быть обеспечена не менее, чем на 50% территории
Инсоляция 8 НОРМАТИВН ЫЕ ТРЕБОВАНИ Я Что считается продолжительностью инсоляции объектов? • В расчетах продолжительности инсоляции не учитывается первый час после восхода солнца и последний час перед его заходом Солнце в зените Высота Солнца 30° 44% 53% 3% Солнце возле горизонта 72 72% 1 М 26, 96 28% 0 0% - видимый свет - ультрафиолетовая радиация - инфрокрасная радиация
Инсоляция 9 Расчет инсоляции Методы определения продолжительности инсоляции • Аналитические (компьютерные) нужны трехмерные компьютерные модели “INTEAR” (Киев) «Солярис» (Екатеринбург) • Гфические по чертежам • с помощью приборов на макетах
Инсоляция 10 Графически е методы расчета инсоляции Небесная полусфера Солнечное время Солнечные карты С Альмукантараты Солнечный луч 0 10 20 30 h =37° 40 o 50 60 Солнечная траектория 70 14 80 С 18 6 17 ho 16 15 14 Солнечна плоскость 7 Ао- азимут Солнца ho -высота Солнца 14 13 Ао 12 11 10 9 8 Солнечная траектория
11 Графически е методы расчета инсоляции Инсоляция Солнечная карта для =50° с. ш.
12 Инсоляция 1 Графически е методы расчета инсоляции Траектория Солнца на небосводе 4 Север 11 41 В 1 2 21 А 1 Запад 31 42 Схема, поясняющая метод расчета инсоляции при помощи солнечных карт 0 10 20 30 40 330 22. ІІІ и 22. ІХ комната инсолируется с до а) 30 50 17 16 5 70 18 270 60 60 6 7 80 8 15 14 13 12 VI 11 V 1010 В 2 Юг 19 800 3 12 А 2 22 32 Проекция траектории Солнца на горизонтальную плоскость 300 а – построение теневой маски на небесной сфере; б – теневая маска на солнечной карте Восток IV III 240 II I 210 VIII IX X XI XII 180 9 1 10 90 2 А 4 В 120 3 150 б)
13 Инсоляция Графически е методы расчета инсоляции Построение затенения от соседнего здания 0 10 20 30 30 34 40 ° 48° Высота здания 3 1 50 2 300 56° 60 19 70 18 17 56° 34° P. T. 270 6 7 80 16 48° 1 8 2 15 13 12 VI V 1 2 3 Р. Т. Север 210 IV III 11 10 VIII IX II I 3 90 9 14 240 60 5 X XI XII 180 120 150
14 Инсоляция Графически е методы расчета инсоляции Построение теневой маски светопроема 0 10 20 30 CBDAGFE 330 30 40 50 P. T. 300 60 19 70 18 17 6 7 80 А A (51°) 8 16 270 15 13 12 VI V IV VIII D (53°) IX III II I Р. Т. 210 B C G F D E 11 10 VII C (58°) 240 90 9 B (56°) 14 A 60 5 X XI XII G (49°) F (48°) E (44°) 150 120
15 Графически е методы расчета инсоляции Инсоляция Построение сумарной теневой маски 0 10 20 30 30 34 40 ° 48° 50 56° 300 Таблица расчета продолжительности инсоляции помещения 60 19 70 18 17 16 270 1 6 7 80 А A (51°) 8 2 B (56°) 15 14 13 12 VI V 3 11 10 VII IV VIII D (53°) IX III II I 210 90 9 C (58°) 240 60 5 X XI XII 180 G (49°) F (48°) E (44°) 150 120
16 Графически е методы расчета инсоляции Инсоляция Примеры расчета продолжительности инсоляции с помощью солнечных карт Север
17 Инсоляция Графически е методы расчета инсоляции Примеры расчета продолжительности инсоляции с помощью солнечных карт Рис. 17. Инсоляция жилой комнаты площадью 18, 7 м 2 двухкомнатной квартиры, проектируемой по ул. Киевской в г. Обухов
18 Графически е методы расчета инсоляции Инсоляция Расчет продолжительности инсоляции с помощью контрольно-инсоляционных линеек
19 Графически е методы расчета инсоляции Инсоляция Пример расчета продолжительности инсоляции с помощью контрольно-инсоляционных линеек
20 Графически е методы расчета инсоляции Инсоляция Примеры расчета продолжительности инсоляции территории
