1 Screen Printer AMX-1250 M AUTOMAX Model

1. Screen Printer AMX-1250 M, AUTOMAX

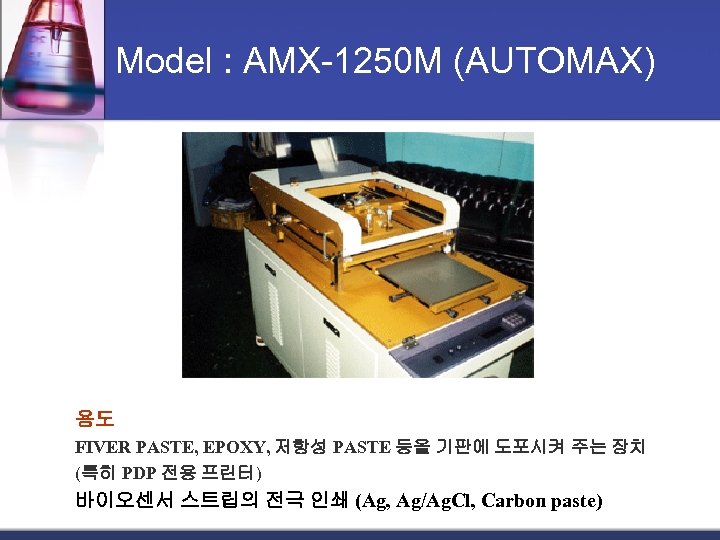

Model : AMX-1250 M (AUTOMAX) 용도 FIVER PASTE, EPOXY, 저항성 PASTE 등을 기판에 도포시켜 주는 장치 (특히 PDP 전용 프린터) 바이오센서 스트립의 전극 인쇄 (Ag, Ag/Ag. Cl, Carbon paste)

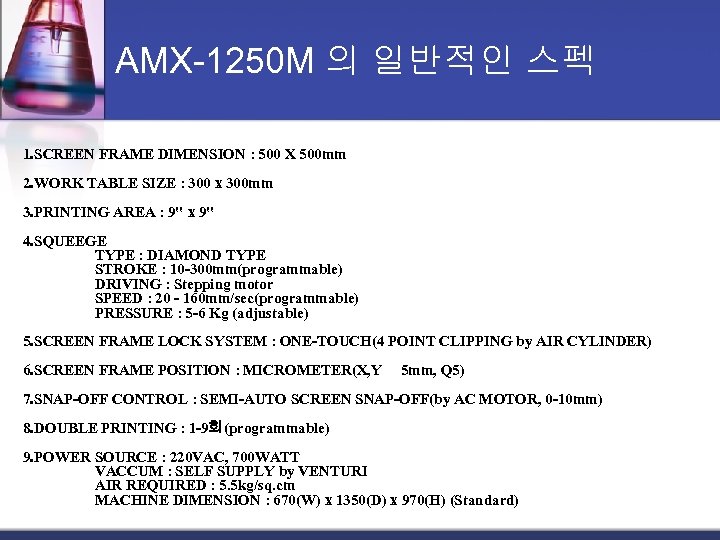

AMX-1250 M 의 일반적인 스펙 1. SCREEN FRAME DIMENSION : 500 X 500 mm 2. WORK TABLE SIZE : 300 x 300 mm 3. PRINTING AREA : 9" x 9" 4. SQUEEGE TYPE : DIAMOND TYPE STROKE : 10 -300 mm(programmable) DRIVING : Stepping motor SPEED : 20 - 160 mm/sec(programmable) PRESSURE : 5 -6 Kg (adjustable) 5. SCREEN FRAME LOCK SYSTEM : ONE-TOUCH(4 POINT CLIPPING by AIR CYLINDER) 6. SCREEN FRAME POSITION : MICROMETER(X, Y 5 mm, Q 5) 7. SNAP-OFF CONTROL : SEMI-AUTO SCREEN SNAP-OFF(by AC MOTOR, 0 -10 mm) 8. DOUBLE PRINTING : 1 -9회(programmable) 9. POWER SOURCE : 220 VAC, 700 WATT VACCUM : SELF SUPPLY by VENTURI AIR REQUIRED : 5. 5 kg/sq. cm MACHINE DIMENSION : 670(W) x 1350(D) x 970(H) (Standard)

특징 (공급업체에서 제시한 특징) 데이터 수치화에 의한 고정밀 인쇄 실현 (섬세한 설계, 정밀한 가공, 두뇌를 갖는 소프트웨어에 의한 고정밀 인쇄 실현) DOUBLE-PRINTING 기능 스퀴지 속도의 향상성(유압 및 공압방식이 갖는 속도 변화의 문제점을 스텝모터 드라이빙 방식을 채택 함으로써 인쇄 두께의 균일성을 가짐. 쉽고 간단하며, 신속한 작동 (일체의 공구가 필요치 않은 중앙집중식 전자제어방식 채택) 공기 실린더에 의한 원터치 방식으로 스크린 프래임 장착 및 탈착을 합니다. SNAP-OFF(SCREEN GAP) 조정은 AC 모터 드라이빙 방식을 채택하여, 스위치의 업-다운을 조절합니 다. 컴팩트한 디자인 및 저소음 설계에 의한 작업환경의 개선 기타 옵션품목으로 CCD 카메라 및 마이크로 스코프 등 각종 편의장치부착으로 작업능률 개선에 도움 이 가능합니다.

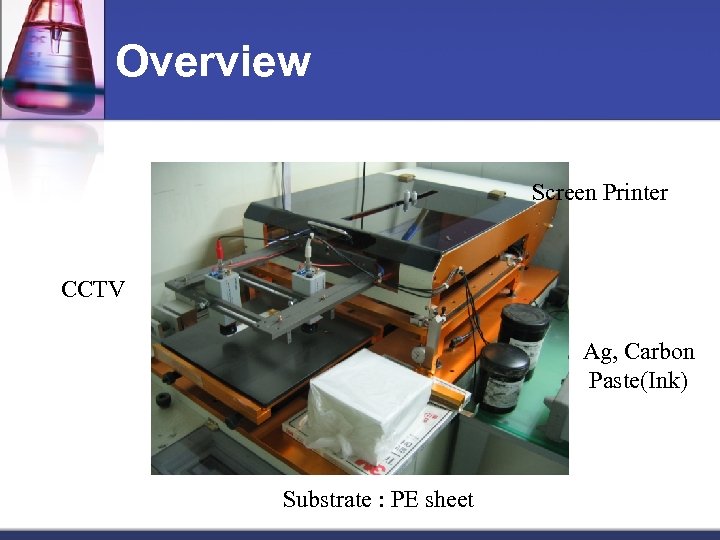

Overview Screen Printer CCTV Ag, Carbon Paste(Ink) Substrate : PE sheet

Screen Printing Mask (Frame)

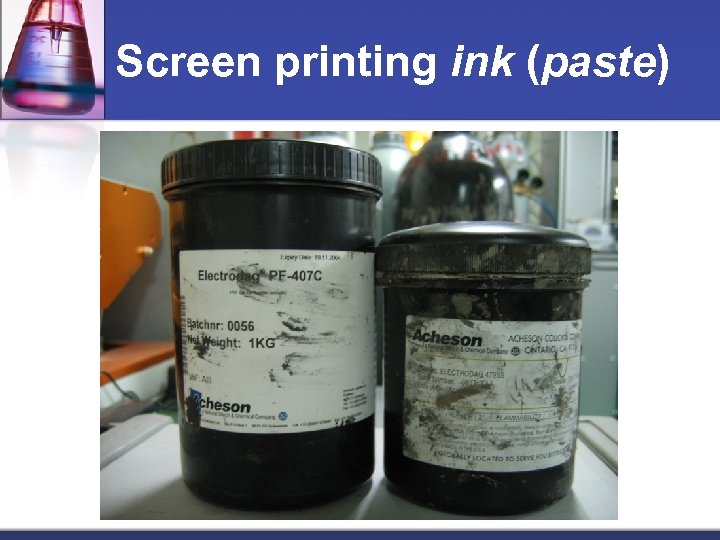

Screen printing ink (paste)

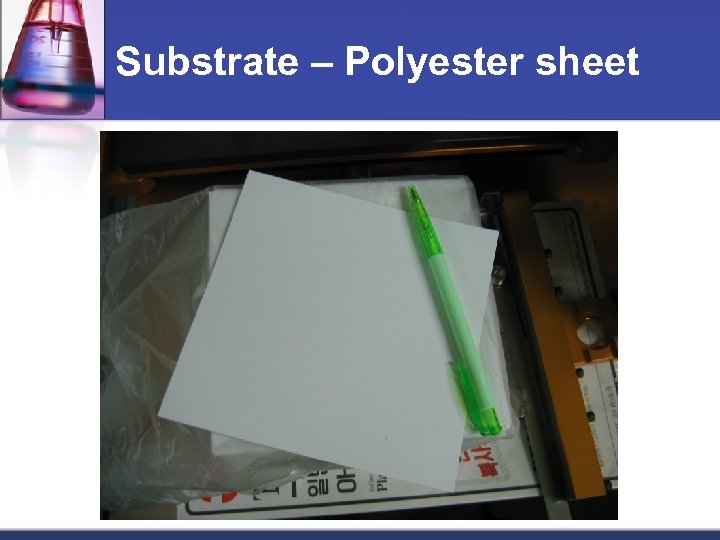

Substrate – Polyester sheet

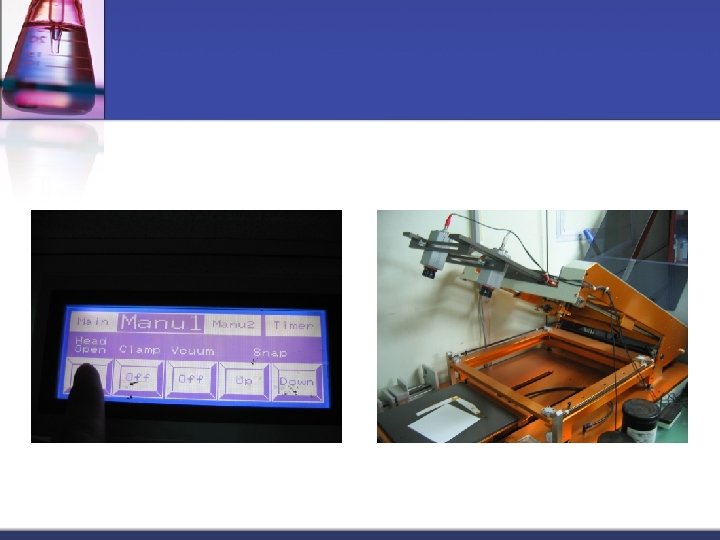

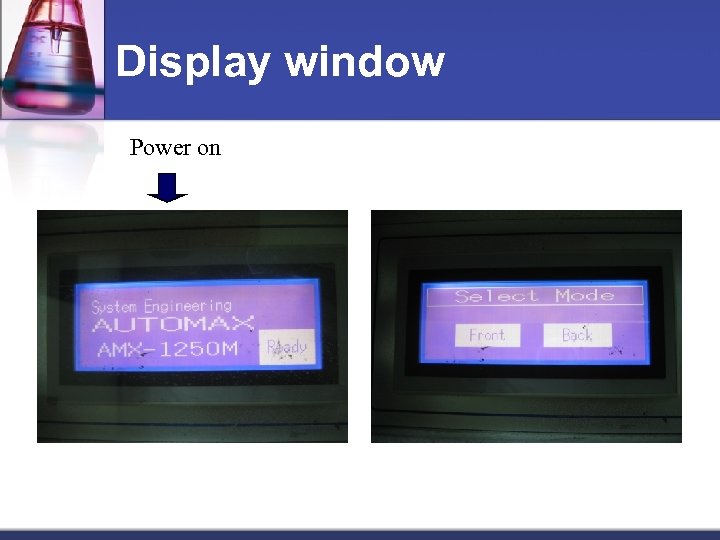

Display window Power on

Squeezee

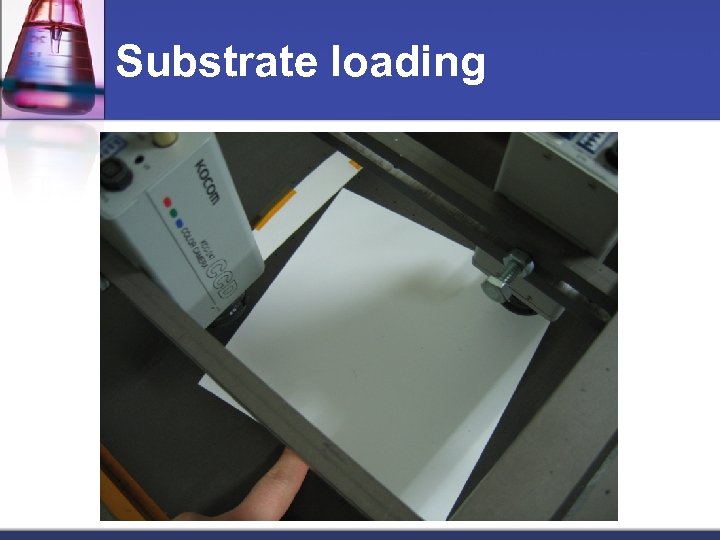

Substrate loading

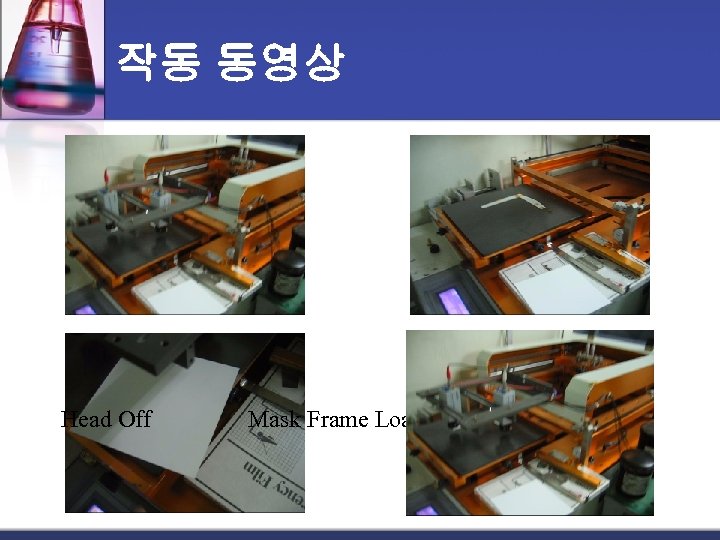

작동 동영상 Head Off Mask Frame Loading Printing
