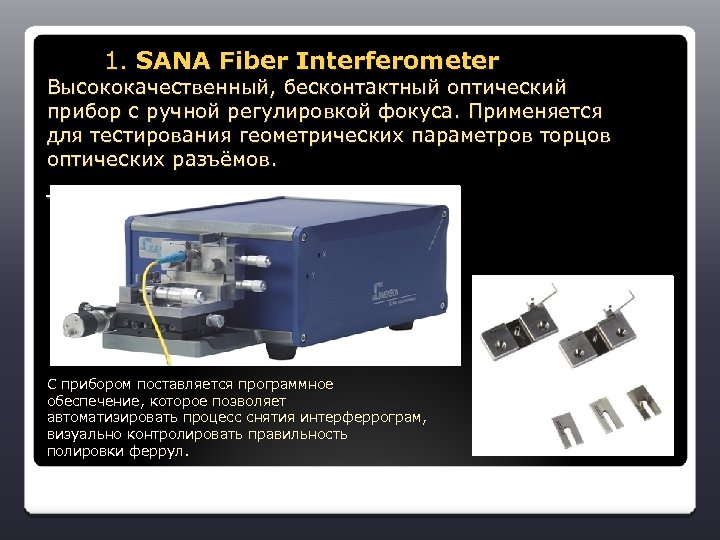

1. SANA Fiber Interferometer Высококачественный, бесконтактный оптический прибор с ручной регулировкой фокуса. Применяется для тестирования геометрических параметров торцов оптических разъёмов. C прибором поставляется программное обеспечение, которое позволяет автоматизировать процесс снятия интерферрограм, визуально контролировать правильность полировки феррул.

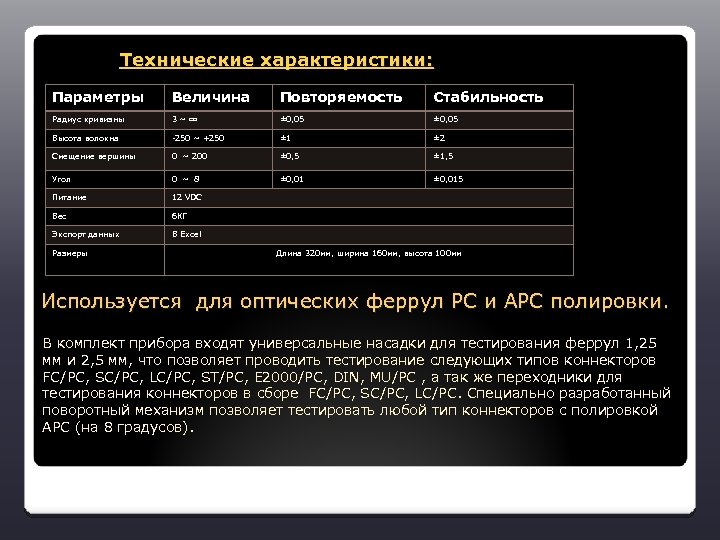

Технические характеристики: Параметры Величина Повторяемость Стабильность Радиус кривизны 3 ~ ∞ ± 0, 05 Высота волокна -250 ~ +250 ± 1 ± 2 Смещение вершины 0 ~ 200 ± 0, 5 ± 1, 5 Угол 0 ~ 8 ± 0, 015 Питание 12 VDC Вес 6 КГ Экспорт данных В Excel Размеры Длина 320 мм, ширина 160 мм, высота 100 мм Используется для оптических феррул PC и APC полировки. В комплект прибора входят универсальные насадки для тестирования феррул 1, 25 мм и 2, 5 мм, что позволяет проводить тестирование следующих типов коннекторов FC/PC, SC/PC, LC/PC, ST/PC, E 2000/PC, DIN, MU/PC , а так же переходники для тестирования коннекторов в сборе FC/PC, SC/PC, LC/PC. Специально разработанный поворотный механизм позволяет тестировать любой тип коннекторов с полировкой APC (на 8 градусов).

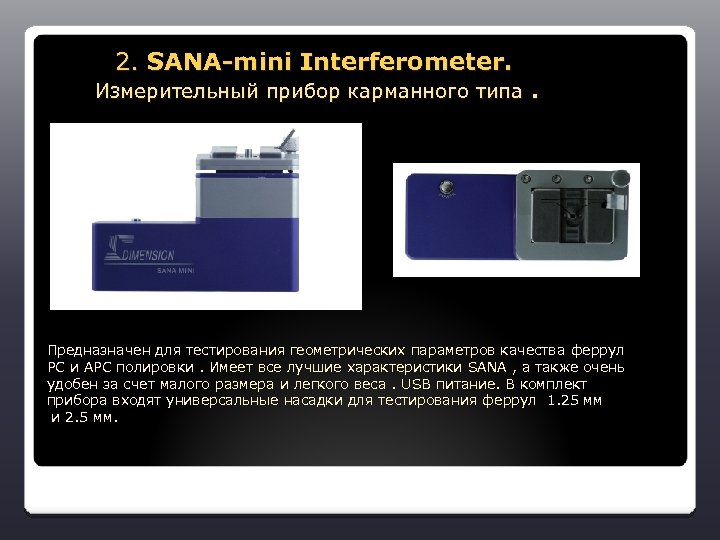

2. SANA-mini Interferometer. Измерительный прибор карманного типа. Предназначен для тестирования геометрических параметров качества феррул РС и АРС полировки. Имеет все лучшие характеристики SANA , а также очень удобен за счет малого размера и легкого веса. USB питание. В комплект прибора входят универсальные насадки для тестирования феррул 1. 25 мм и 2. 5 мм.

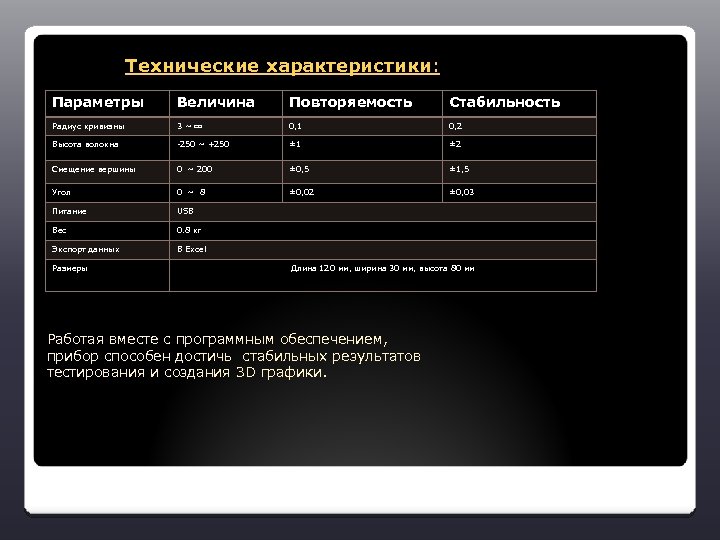

Технические характеристики: Параметры Величина Повторяемость Стабильность Радиус кривизны 3 ~ ∞ 0, 1 0, 2 Высота волокна -250 ~ +250 ± 1 ± 2 Смещение вершины 0 ~ 200 ± 0, 5 ± 1, 5 Угол 0 ~ 8 ± 0, 02 ± 0, 03 Питание USB Вес 0. 8 кг Экспорт данных В Excel Размеры Длина 120 мм, ширина 30 мм, высота 80 мм Работая вместе с программным обеспечением, прибор способен достичь стабильных результатов тестирования и создания 3 D графики.

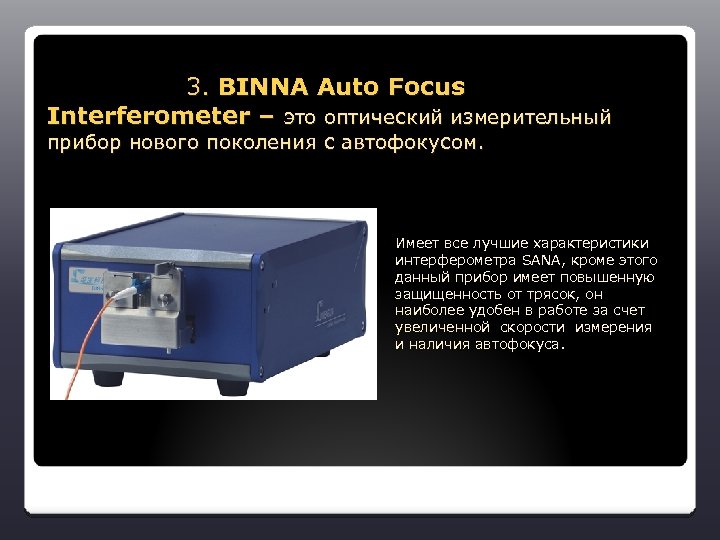

3. BINNA Auto Focus Interferometer – это оптический измерительный прибор нового поколения с автофокусом. Имеет все лучшие характеристики интерферометра SANA, кроме этого данный прибор имеет повышенную защищенность от трясок, он наиболее удобен в работе за счет увеличенной скорости измерения и наличия автофокуса.

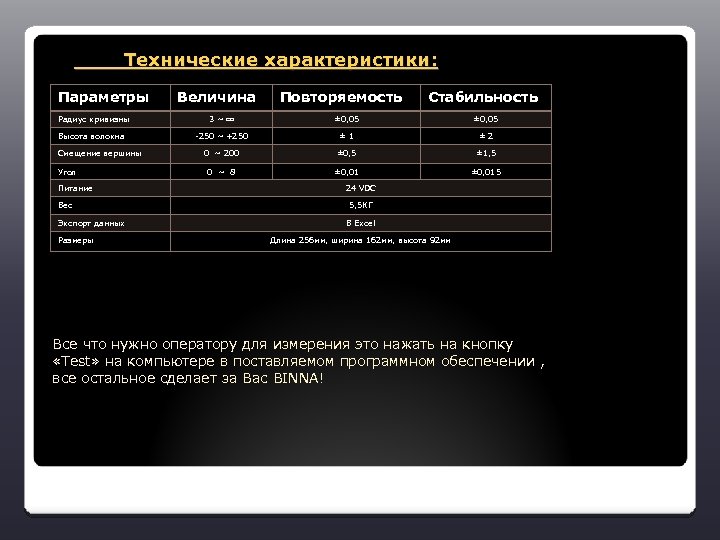

Технические характеристики: Параметры Радиус кривизны Высота волокна Смещение вершины Угол Питание Вес Экспорт данных Размеры Величина Повторяемость Стабильность 3 ~ ∞ ± 0, 05 -250 ~ +250 ± 1 ± 2 0 ~ 200 ± 0, 5 ± 1, 5 0 ~ 8 ± 0, 015 24 VDC 5, 5 КГ В Excel Длина 256 мм, ширина 162 мм, высота 92 мм Все что нужно оператору для измерения это нажать на кнопку «Test» на компьютере в поставляемом программном обеспечении , все остальное сделает за Вас BINNA!

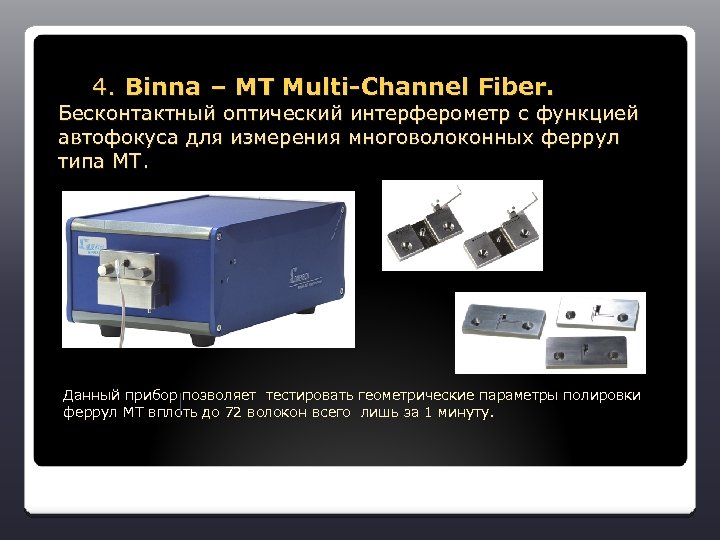

4. Binna – MT Multi-Channel Fiber. Бесконтактный оптический интерферометр с функцией автофокуса для измерения многоволоконных феррул типа MT. Данный прибор позволяет тестировать геометрические параметры полировки феррул MT вплоть до 72 волокон всего лишь за 1 минуту.

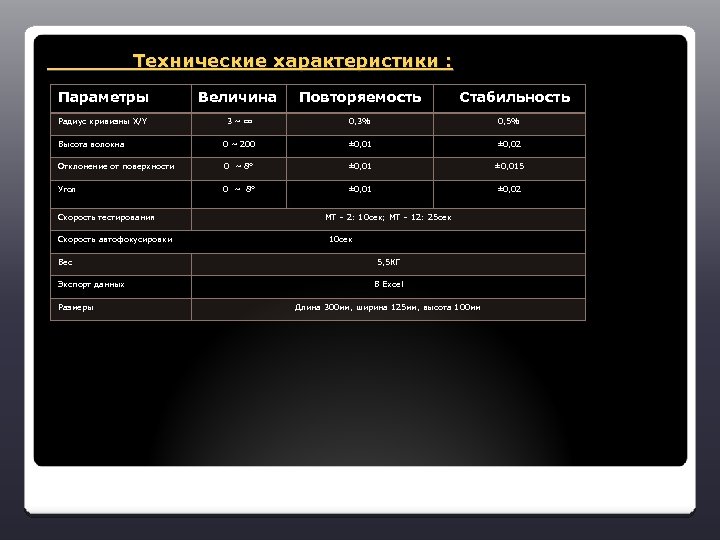

Технические характеристики : Параметры Величина Радиус кривизны X/Y 3 ~ ∞ 0, 3% 0, 5% Высота волокна 0 ~ 200 ± 0, 01 ± 0, 02 Отклонение от поверхности 0 ~ 8° ± 0, 015 Угол 0 ~ 8° ± 0, 01 ± 0, 02 Скорость тестирования Повторяемость Стабильность MT – 2: 10 сек; MT – 12: 25 сек Скорость автофокусировки 10 сек Вес Экспорт данных Размеры 5, 5 КГ В Excel Длина 300 мм, ширина 125 мм, высота 100 мм

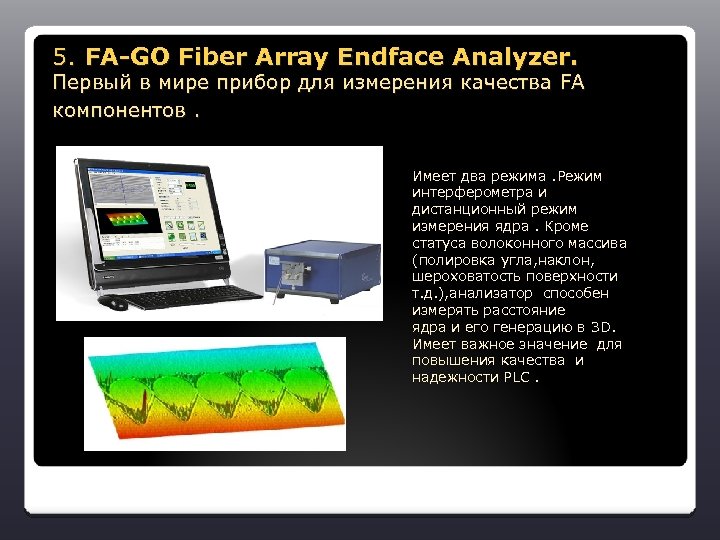

5. FA-GO Fiber Array Endface Analyzer. Первый в мире прибор для измерения качества FA компонентов. Имеет два режима. Режим интерферометра и дистанционный режим измерения ядра. Кроме статуса волоконного массива (полировка угла, наклон, шероховатость поверхности т. д. ), анализатор способен измерять расстояние ядра и его генерацию в 3 D. Имеет важное значение для повышения качества и надежности PLC.

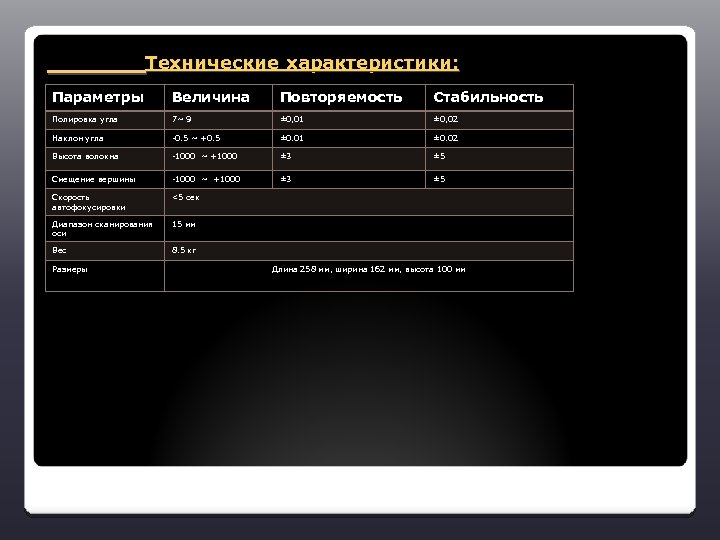

Технические характеристики: Параметры Величина Повторяемость Стабильность Полировка угла 7~ 9 ± 0, 01 ± 0, 02 Наклон угла -0. 5 ~ +0. 5 ± 0. 01 ± 0. 02 Высота волокна -1000 ~ +1000 ± 3 ± 5 Смещение вершины -1000 ~ +1000 ± 3 ± 5 Скорость автофокусировки <5 сек Диапазон сканирования оси 15 мм Вес 8. 5 кг Размеры Длина 258 мм, ширина 162 мм, высота 100 мм

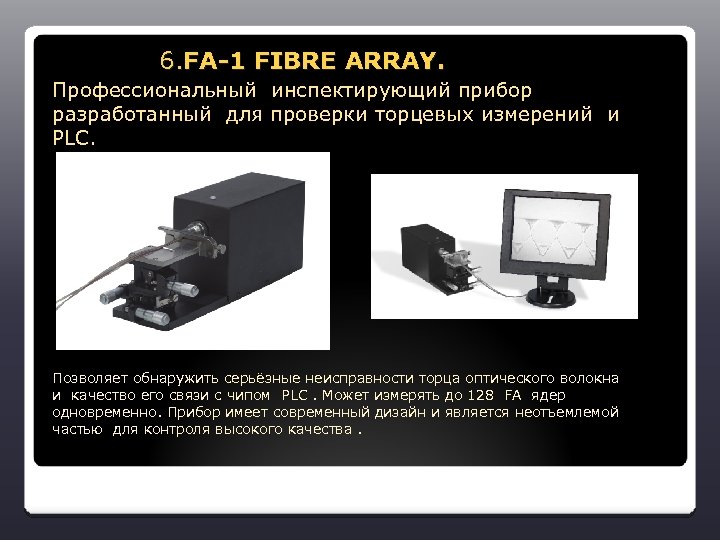

6. FA-1 FIBRE ARRAY. Профессиональный инспектирующий прибор разработанный для проверки торцевых измерений и PLС. Позволяет обнаружить серьёзные неисправности торца оптического волокна и качество его связи с чипом PLC. Может измерять до 128 FA ядер одновременно. Прибор имеет современный дизайн и является неотъемлемой частью для контроля высокого качества.

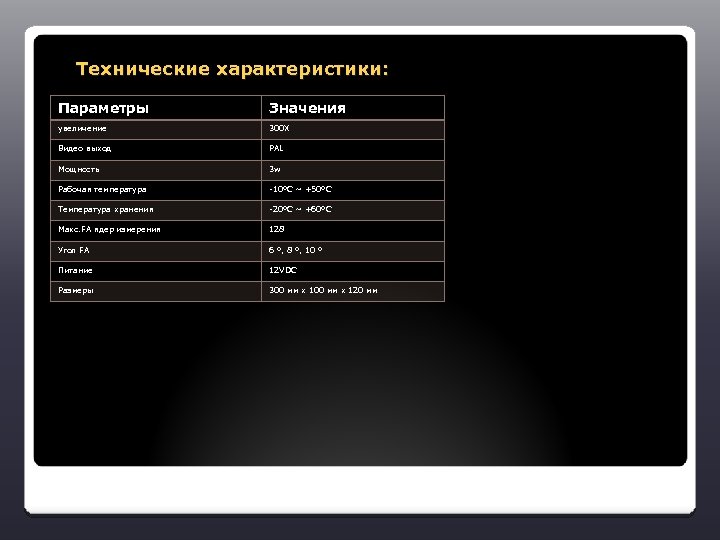

Технические характеристики: Параметры Значения увеличение 300 X Видео выход PAL Мощность 3 w Рабочая температура -10°С ~ +50°С Температура хранения -20°С ~ +60°С Макс. FA ядер измерения 128 Угол FA 6 °, 8 °, 10 ° Питание 12 VDC Размеры 300 мм х 120 мм

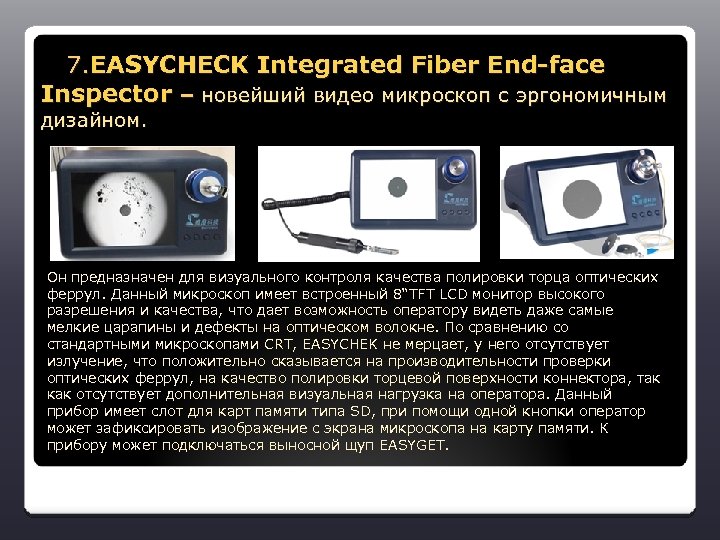

7. EASYCHECK Integrated Fiber End-face Inspector – новейший видео микроскоп с эргономичным дизайном. Он предназначен для визуального контроля качества полировки торца оптических феррул. Данный микроскоп имеет встроенный 8“TFT LCD монитор высокого разрешения и качества, что дает возможность оператору видеть даже самые мелкие царапины и дефекты на оптическом волокне. По сравнению со стандартными микроскопами CRT, EASYCHEK не мерцает, у него отсутствует излучение, что положительно сказывается на производительности проверки оптических феррул, на качество полировки торцевой поверхности коннектора, так как отсутствует дополнительная визуальная нагрузка на оператора. Данный прибор имеет слот для карт памяти типа SD, при помощи одной кнопки оператор может зафиксировать изображение с экрана микроскопа на карту памяти. К прибору может подключаться выносной щуп EASYGET.

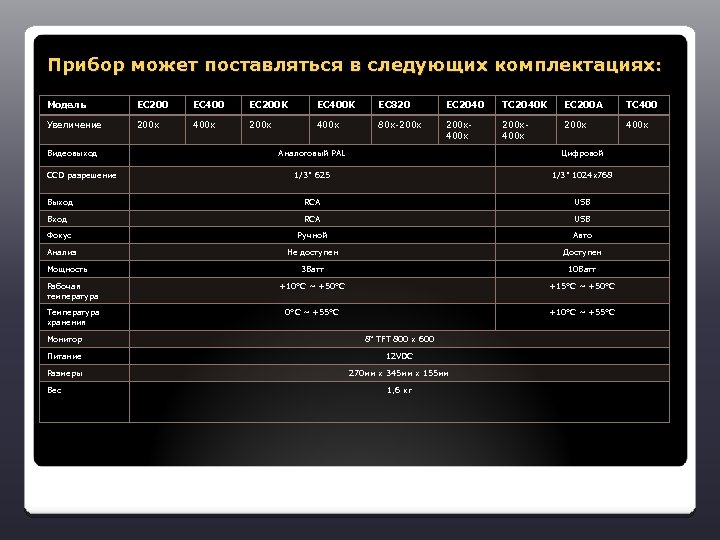

Прибор может поставляться в следующих комплектациях: Модель EC 200 EC 400 EC 200 K EC 400 K EC 820 EC 2040 TC 2040 K EC 200 A TC 400 Увеличение 200 х 400 х 80 х-200 х400 х 200 х 400 х Видеовыход Аналоговый PAL Цифровой 1/3" 625 1/3" 1024 х768 Выход RCA USB Вход RCA USB Фокус Ручной Авто Анализ Не доступен Доступен 3 Ватт 10 Ватт Рабочая температура +10°С ~ +50°С +15°С ~ +50°С Температура хранения 0°С ~ +55°С +10°С ~ +55°С CCD разрешение Мощность Монитор 8“ TFT 800 х 600 Питание 12 VDC Размеры 270 мм х 345 мм х 155 мм Вес 1, 6 кг
8. Fiber Endface Inspector EASIGET – Портативный видео микроскоп с увеличением от 200 до 400 крат.

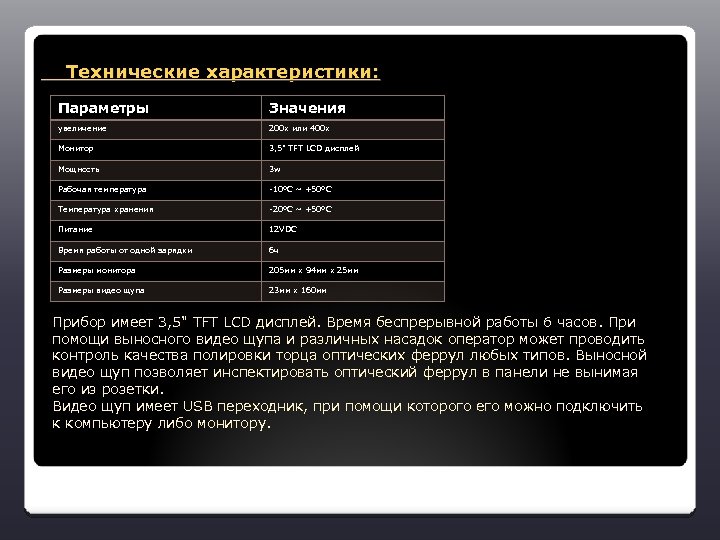

Технические характеристики: Параметры Значения увеличение 200 х или 400 х Монитор 3, 5" TFT LCD дисплей Мощность 3 w Рабочая температура -10°С ~ +50°С Температура хранения -20°С ~ +50°С Питание 12 VDC Время работы от одной зарядки 6 ч Размеры монитора 205 мм х 94 мм х 25 мм Размеры видео щупа 23 мм х 160 мм Прибор имеет 3, 5" TFT LCD дисплей. Время беспрерывной работы 6 часов. При помощи выносного видео щупа и различных насадок оператор может проводить контроль качества полировки торца оптических феррул любых типов. Выносной видео щуп позволяет инспектировать оптический феррул в панели не вынимая его из розетки. Видео щуп имеет USB переходник, при помощи которого его можно подключить к компьютеру либо монитору.

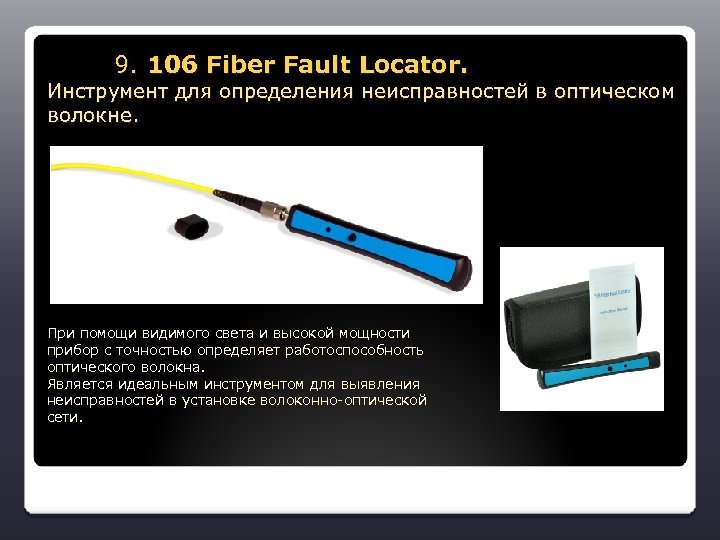

9. 106 Fiber Fault Locator. Инструмент для определения неисправностей в оптическом волокне. При помощи видимого света и высокой мощности прибор с точностью определяет работоспособность оптического волокна. Является идеальным инструментом для выявления неисправностей в установке волоконно-оптической сети.
Технические характеристики: Тип 106 S-FFL 106 L-FFL Адаптер 2. 5 мм универсальный 1. 25 мм универсальный FC , SC, ST, E 2000 LC, MU Длинна волны 50 mn 6 Выходная мощность d. Bm 5 Расстояние ≥ 10 км Рабочая температура -10 ~ +50 ℃ ℃ Температура хранения -20 ~ +50 ℃ ℃ Непрерывное рабочее время ≥ 6 ч Питание Один комплект ААА Вес 120 г Размеры 220 мм х 129 мм
10. Offsoon Fiber Endface Cleaning Machine – автомат для прочистки оптических феррул.

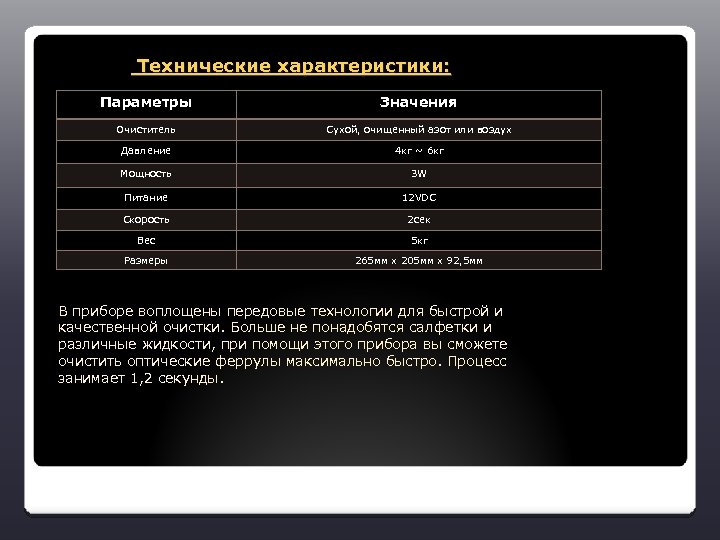

Технические характеристики: Параметры Значения Очиститель Сухой, очищенный азот или воздух Давление 4 кг ~ 6 кг Мощность 3 W Питание 12 VDC Скорость 2 сек Вес 5 кг Размеры 265 мм х 205 мм х 92, 5 мм В приборе воплощены передовые технологии для быстрой и качественной очистки. Больше не понадобятся салфетки и различные жидкости, при помощи этого прибора вы сможете очистить оптические феррулы максимально быстро. Процесс занимает 1, 2 секунды.

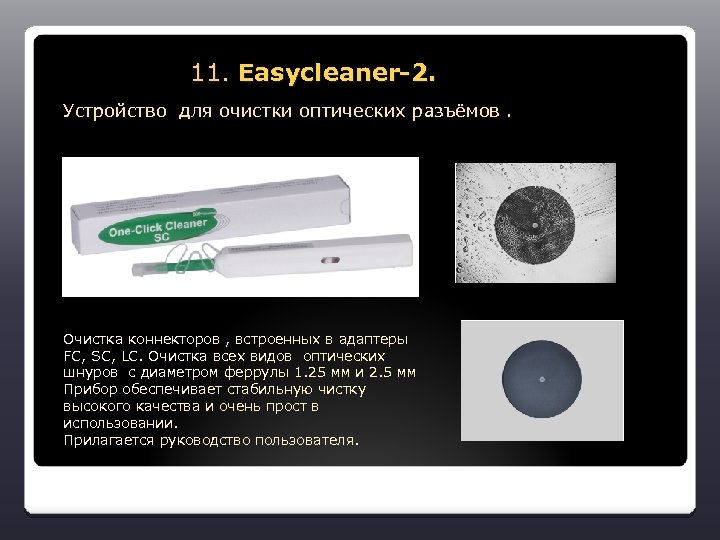

11. Easycleaner-2. Устройство для очистки оптических разъёмов. Очистка коннекторов , встроенных в адаптеры FC, SC, LC. Очистка всех видов оптических шнуров с диаметром феррулы 1. 25 мм и 2. 5 мм Прибор обеспечивает стабильную чистку высокого качества и очень прост в использовании. Прилагается руководство пользователя.
Общество с ограниченной ответственностью «Файбер Оптик Пассив Системс» (OOO "ФОПС") Юридический адрес: 111394, г. Москва, ул. Полимерная, д. 8 Фактический адрес: 140000, М. О. , г. Люберцы, ул. Митрофанова, д. 20 а, 5 -й этаж. fopc@fopc. ru, общие вопросы по сотрудничеству. Тел. : +7 (495) 505 -57 -22 (многокан. ) Тел. : +7 (495) 745 -93 -93 (многокан. ) Платежные реквизиты: ИНН/КПП 7720613074/772001001 р/сч 40702810600000102485 к/сч 3010181080000828 БИК 044579828 ООО КБ "БАНК РАСЧЕТОВ И СБЕРЕЖЕНИЙ" г. Москва
Данная продукция производится компанией DIMENSION Надеемся на сотрудничество с Вами!
