1 Радиодефектоскопия и инфракрасная дефектоскопия 2 Электрические методы

1. Радиодефектоскопия и инфракрасная дефектоскопия. 2. Электрические методы неразрушающего контроля. Выполнил: Яричесвкий И. И.

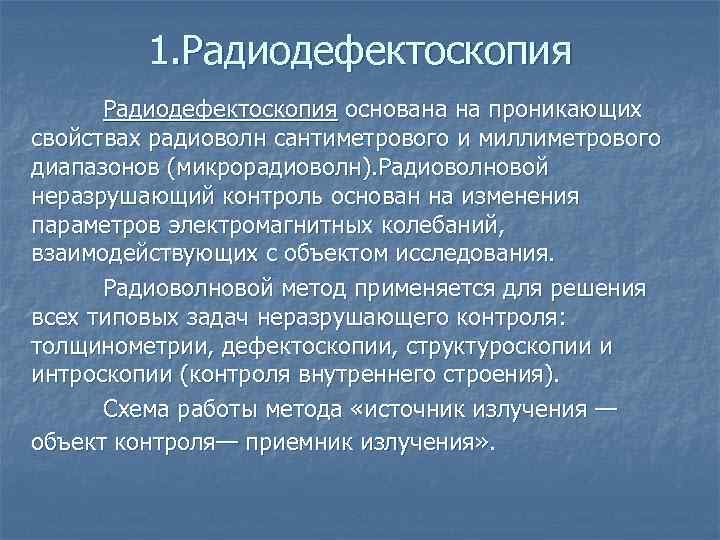

1. Радиодефектоскопия основана на проникающих свойствах радиоволн сантиметрового и миллиметрового диапазонов (микрорадиоволн). Радиоволновой неразрушающий контроль основан на изменения параметров электромагнитных колебаний, взаимодействующих с объектом исследования. Радиоволновой метод применяется для решения всех типовых задач неразрушающего контроля: толщинометрии, дефектоскопии, структуроскопии и интроскопии (контроля внутреннего строения). Схема работы метода «источник излучения — объект контроля— приемник излучения» .

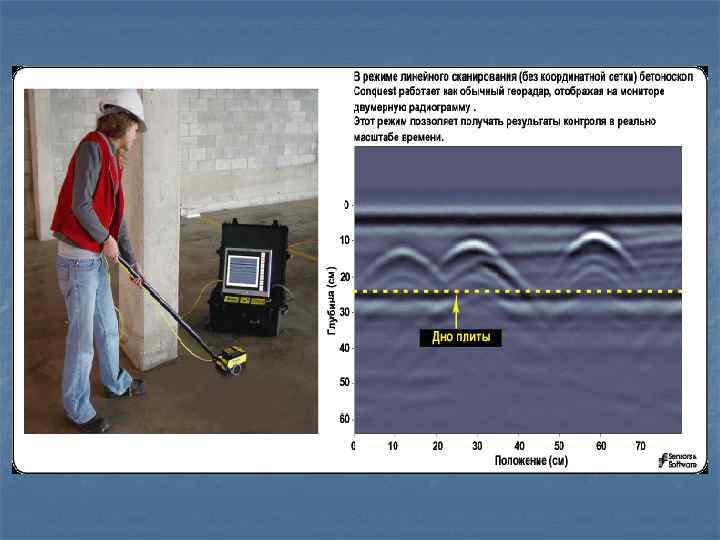

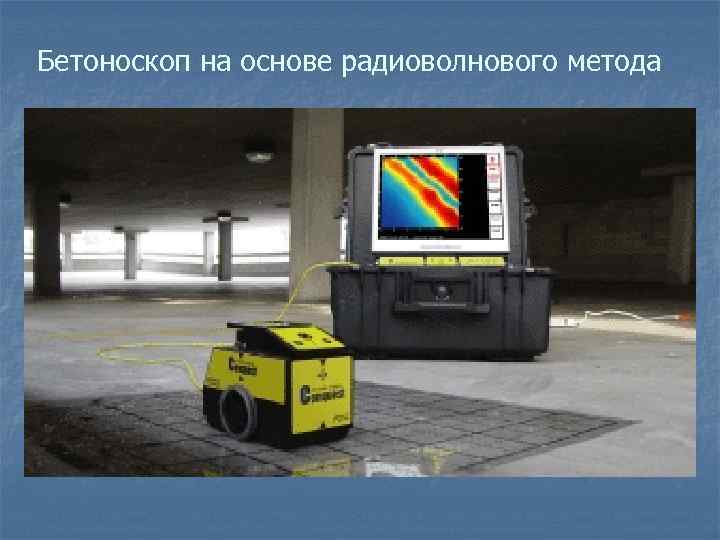

Бетоноскоп на основе радиоволнового метода

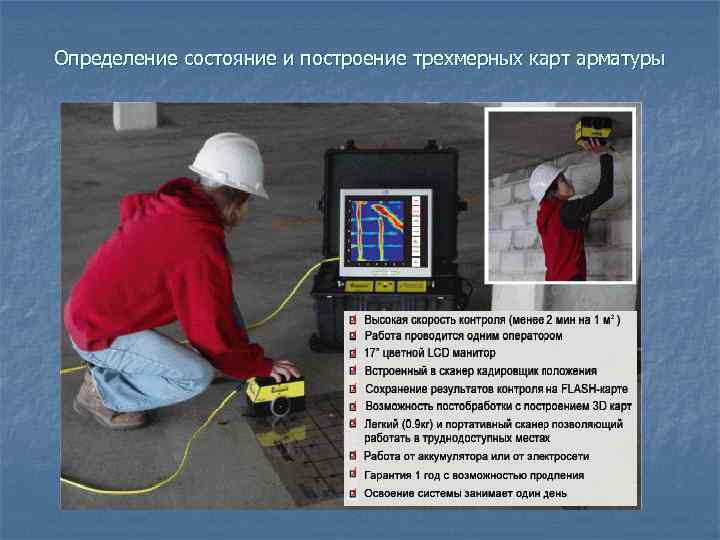

Определение состояние и построение трехмерных карт арматуры

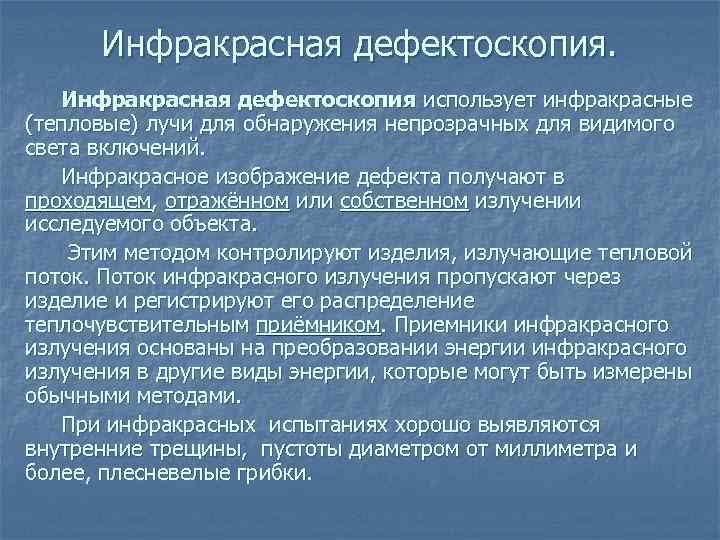

Инфракрасная дефектоскопия использует инфракрасные (тепловые) лучи для обнаружения непрозрачных для видимого света включений. Инфракрасное изображение дефекта получают в проходящем, отражённом или собственном излучении исследуемого объекта. Этим методом контролируют изделия, излучающие тепловой поток. Поток инфракрасного излучения пропускают через изделие и регистрируют его распределение теплочувствительным приёмником. Приемники инфракрасного излучения основаны на преобразовании энергии инфракрасного излучения в другие виды энергии, которые могут быть измерены обычными методами. При инфракрасных испытаниях хорошо выявляются внутренние трещины, пустоты диаметром от миллиметра и более, плесневелые грибки.

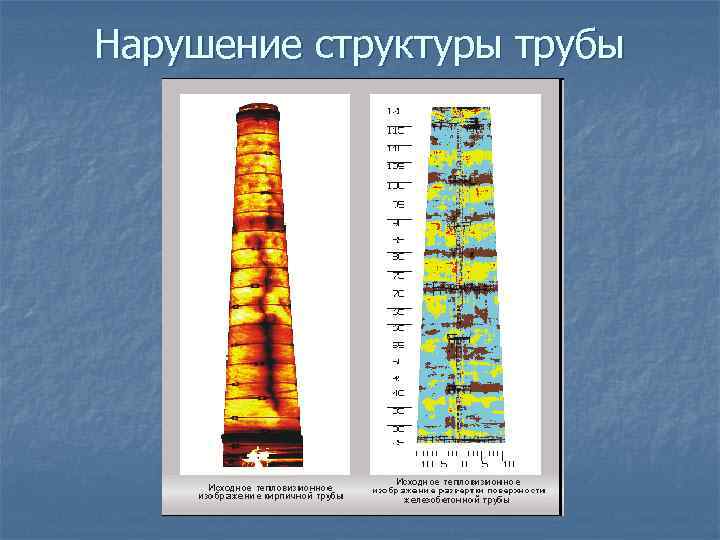

Нарушение структуры трубы

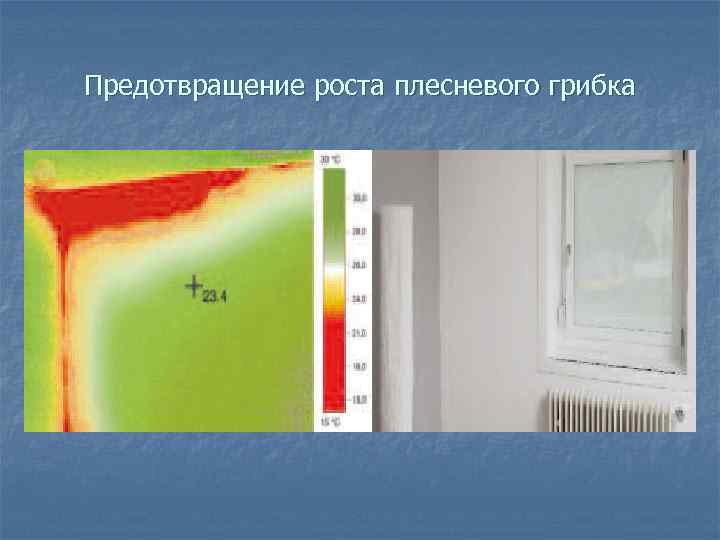

Предотвращение роста плесневого грибка

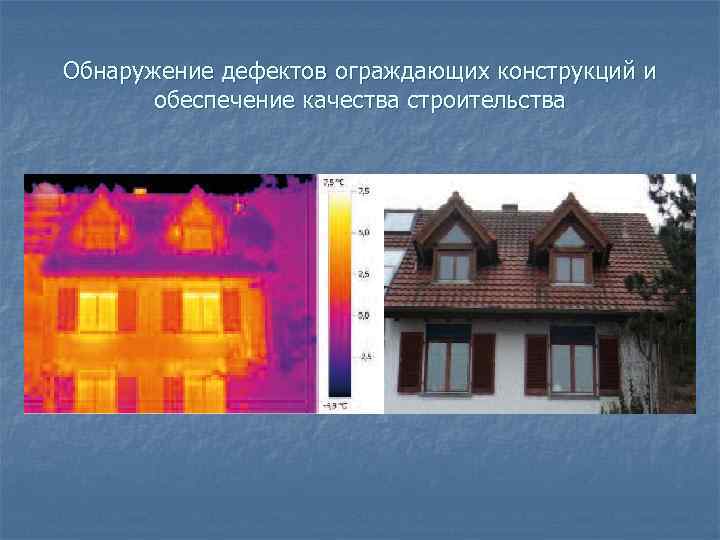

Обнаружение дефектов ограждающих конструкций и обеспечение качества строительства

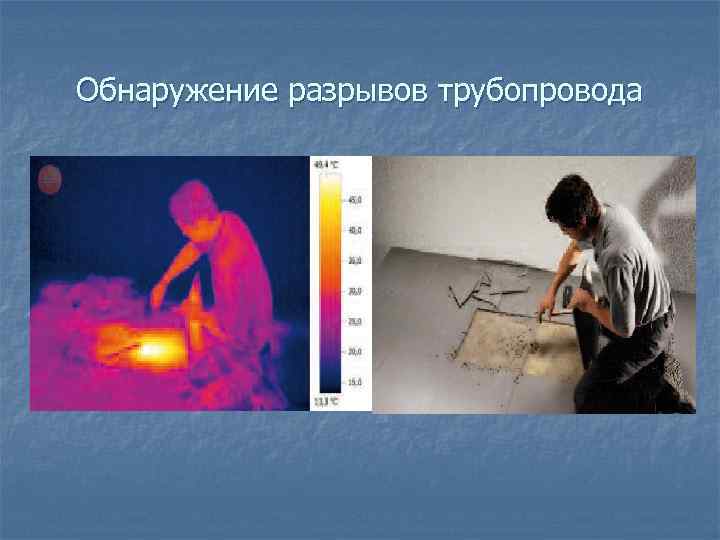

Обнаружение разрывов трубопровода

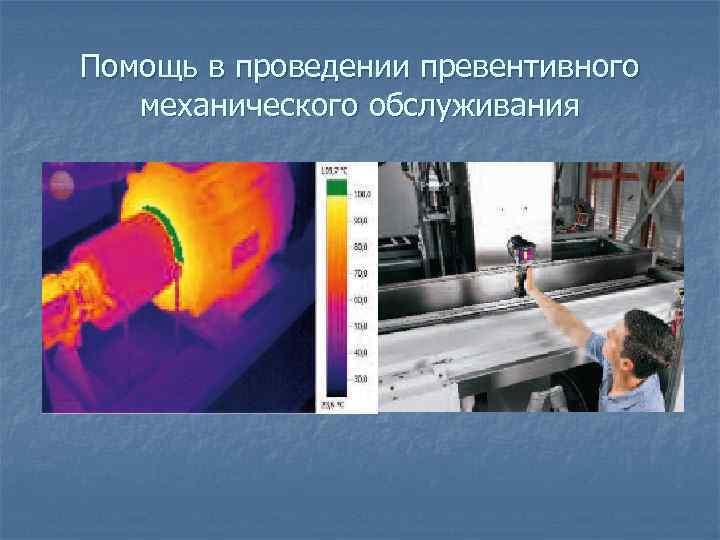

Помощь в проведении превентивного механического обслуживания

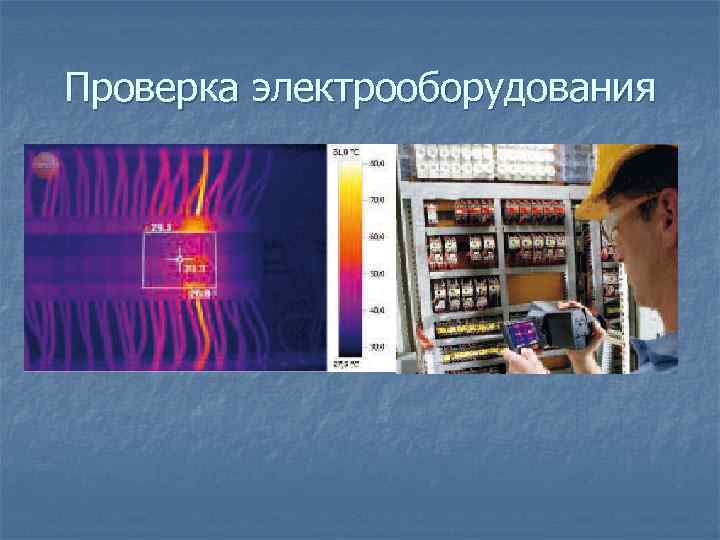

Проверка электрооборудования

2. Электрические методы неразрушающего контроля основаны на создании в контролируемом объекте электрического поля либо непосредственным воздействием на него электрическим возмущением, либо косвенно с помощью воздействия возмущениями неэлектрической природы (тепловым). В качестве информативного параметра используются электрические параметры объекта контроля (сопротивление, емкость). Методы подразделяются на: • Электропотенциальный • Термоэлектрический • Электроемкостный

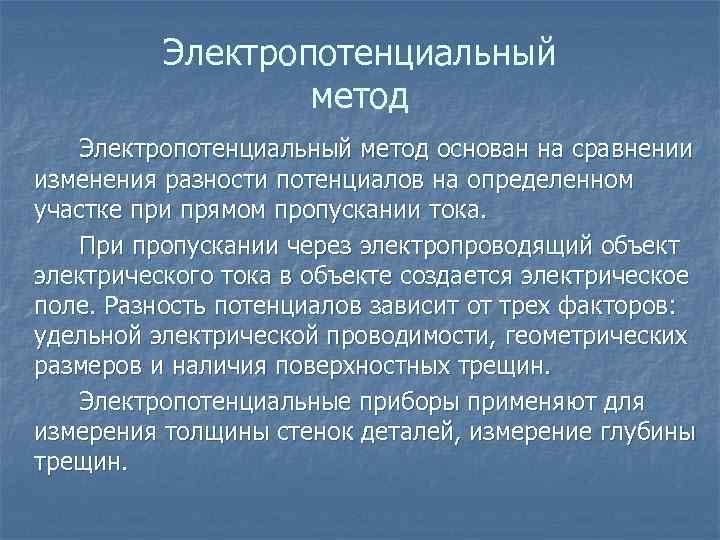

Электропотенциальный метод основан на сравнении изменения разности потенциалов на определенном участке при прямом пропускании тока. При пропускании через электропроводящий объект электрического тока в объекте создается электрическое поле. Разность потенциалов зависит от трех факторов: удельной электрической проводимости, геометрических размеров и наличия поверхностных трещин. Электропотенциальные приборы применяют для измерения толщины стенок деталей, измерение глубины трещин.

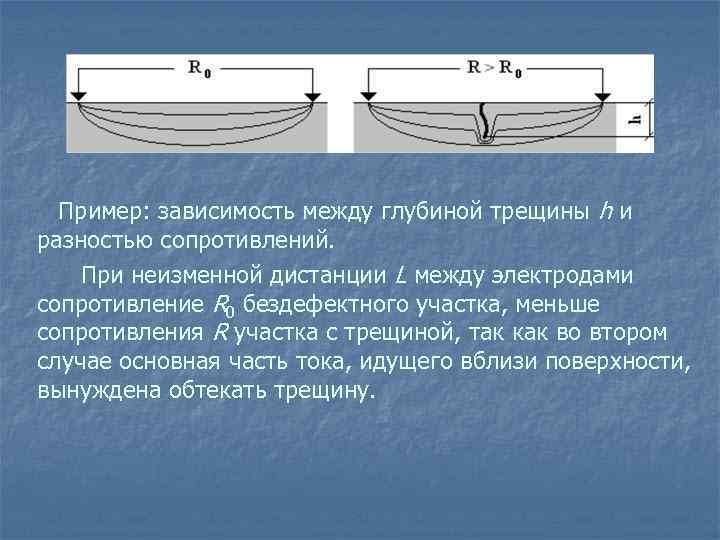

Пример: зависимость между глубиной трещины h и разностью сопротивлений. При неизменной дистанции L между электродами сопротивление R 0 бездефектного участка, меньше сопротивления R участка с трещиной, так как во втором случае основная часть тока, идущего вблизи поверхности, вынуждена обтекать трещину.

Измеритель глубины трещин типа Зонд И Г Т-98

Термоэлектрический метод основан на измерении электродвижущей силы, возникающей в замкнутой цепи при нагреве места контакта двух разнородных материалов. Если один из этих материалов принять за эталон, то при заданной разности температур горячего и холодного контактов величина и знак термоэдс будут определяться химическим составом второго материала. Этот метод обычно применяют при определении марки материала полуфабриката или конструкции.

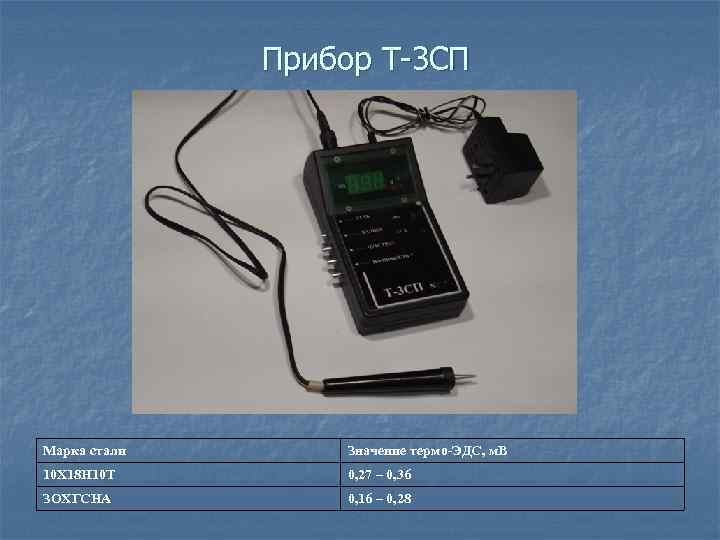

Прибор Т-3 СП Марка стали Значение термо-ЭДС, м. В 10 Х 18 Н 10 Т 0, 27 – 0, 36 ЗОХГСНА 0, 16 – 0, 28

Электроемкостный метод. Предусматривает введение объекта контроля или его исследуемого участка в электростатическое поле, определение искомых характеристик материала по вызванной им обратной реакции на источник этого поля. С помощью электроемкостного метода можно определить физические и структурные характеристики материала: плотность, содержание компонентов, механические параметры, радиопрозрачность, толщину, проводящие и диэлектрические включения.

Электроемкостный метод. Реакция электроемкостного прибор на состояние изоляции: а – на бездефектном участке; б – в зоне утонения изоляции
