1 Прокладка трубопроводов , пересечения с препятствиями 2 Газопроводные трубы и материалы 3 Газовая 1 Прокладка трубопроводов , пересечения с препятствиями 2 Газопроводные трубы и материалы 3 Газовая арматура и оборудование 1

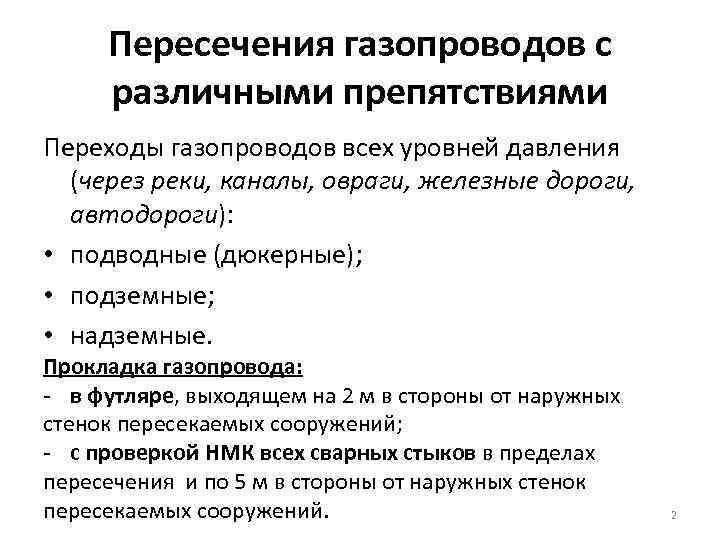

Пересечения газопроводов с различными препятствиями Переходы газопроводов всех уровней давления (через реки, каналы, овраги, Пересечения газопроводов с различными препятствиями Переходы газопроводов всех уровней давления (через реки, каналы, овраги, железные дороги, автодороги): • подводные (дюкерные); • подземные; • надземные. Прокладка газопровода: - в футляре, выходящем на 2 м в стороны от наружных стенок пересекаемых сооружений; - с проверкой НМК всех сварных стыков в пределах пересечения и по 5 м в стороны от наружных стенок пересекаемых сооружений. 2

Прокладка газопровода Глубина прокладки газопровода зависит от: - состава транспортируемого газа; - почвенно-климатических условий; Прокладка газопровода Глубина прокладки газопровода зависит от: - состава транспортируемого газа; - почвенно-климатических условий; - величины динамических нагрузок. При транспорте осушенного газа допускается прокладка в зоне промерзания грунта. Нmin = 0, 8 м (при отсутствии движения транспорта - 0, 6 м). Для неосушенного газа - ниже зоны сезонного промерзания грунта с уклоном 2 %(к ксб). 3

Пересечение газопровода с каналом теплотрассы 1 — газопровод 2 — футляр 3 — контрольная Пересечение газопровода с каналом теплотрассы 1 — газопровод 2 — футляр 3 — контрольная трубка 4—ковер 5— подушка под ковер 6 — перекрытие теплотрассы 7 — канал теплотрассы 8 — трубы теплотрассы 4

Нормативные ограничения • Минимально допустимое расстояние между двумя газопроводами, уложенными в одну траншею - Нормативные ограничения • Минимально допустимое расстояние между двумя газопроводами, уложенными в одну траншею - 0, 4 -0, 5 м. • Газопроводы должны иметь отключающие устройства - не более 1000 м от места пересечения. 5

Нормативы • Прокладка на территории населенных пунктов - СНи. П 2. 07. 01 -86*. Нормативы • Прокладка на территории населенных пунктов - СНи. П 2. 07. 01 -86*. • На территории промышленных предприятий СНи. П II-89 -80*. • Высота прокладки надземных газопроводов СНи. П 11 -89 -80*. • Расстояние между опорами надземных газопроводов - СНи. П 2. 06. 12 -86. 6

Газопроводные трубы Трубы для газопроводов: • Металлические - Стальные трубы из хорошо сваривающихся низколегированных Газопроводные трубы Трубы для газопроводов: • Металлические - Стальные трубы из хорошо сваривающихся низколегированных и малоуглеродистых сталей (срок службы 30 лет). Для подземных газопроводов применяют трубы с Dуmin 50 мм, S=3 мм. • Неметаллические - Асбестоцементные (газопроницаемость стенок, повышенная хрупкость); - Полимерные - полиэтиленовые и винипластовые (срок службы 50 лет). 7

Достоинства полимерных труб - коррозионная стойкость почти во всех кислотах (кроме органических) и щелочах, Достоинства полимерных труб - коррозионная стойкость почти во всех кислотах (кроме органических) и щелочах, (важно для животноводческих и химических предприятий); - стойкость против биокоррозии; - отсутствие необходимости в изоляции и электрохимической защите; - повышенная пропускная способность на 10 -15% благодаря гладкой внутренней поверхности; - снижение трудозатрат при сварочно-монтажных работах. 8

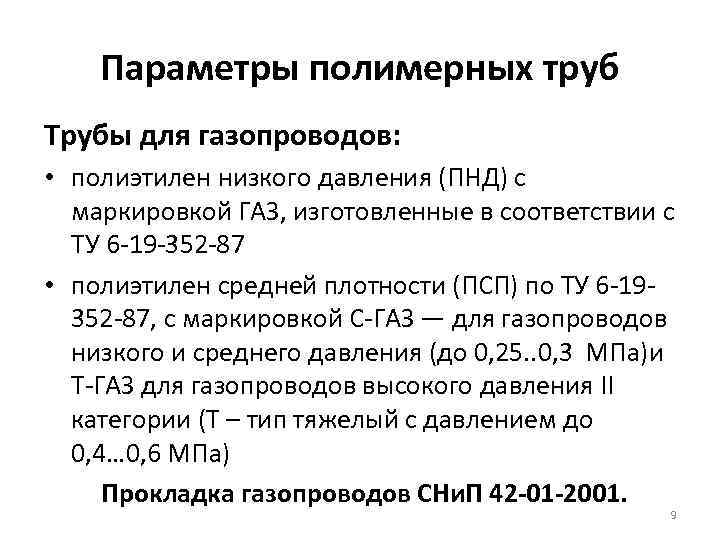

Параметры полимерных труб Трубы для газопроводов: • полиэтилен низкого давления (ПНД) с маркировкой ГАЗ, Параметры полимерных труб Трубы для газопроводов: • полиэтилен низкого давления (ПНД) с маркировкой ГАЗ, изготовленные в соответствии с ТУ 6 -19 -352 -87 • полиэтилен средней плотности (ПСП) по ТУ 6 -19352 -87, с маркировкой С-ГАЗ — для газопроводов низкого и среднего давления (до 0, 25. . 0, 3 МПа)и Т-ГАЗ для газопроводов высокого давления II категории (Т – тип тяжелый с давлением до 0, 4… 0, 6 МПа) Прокладка газопроводов СНи. П 42 -01 -2001. 9

Арматура и оборудование Газовая арматура - различные приспособления и устройства, монтируемые на газопроводах, аппаратах Арматура и оборудование Газовая арматура - различные приспособления и устройства, монтируемые на газопроводах, аппаратах и приборах, с помощью которых осуществляют : • включение • отключение • изменение количества, давления или направления газового потока • удаление газов 10

Классификация газовой арматуры По назначению: • запорная — для периодических герметичных отключений отдельных участков Классификация газовой арматуры По назначению: • запорная — для периодических герметичных отключений отдельных участков газопровода, аппаратуры и приборов; • предохранительная — для предупреждения возможности повышения давления газа сверх установленных пределов; • арматура обратного действия — для предотвращения движения газа в обратном направлении; • аварийная и отсечную — для автоматического прекращения движения газа к аварийному участку 11 при нарушении заданного режима.

Шифр изделий арматуры • На первом месте стоит номер, обозначающий вид арматуры : Краны Шифр изделий арматуры • На первом месте стоит номер, обозначающий вид арматуры : Краны для трубопроводов – 11, вентили запорные – 14 и 15, клапаны обратные подъемные - 16, клапаны предохранительные – 17 ; • На втором — условное обозначение материала, из которого изготовлен корпус арматуры: Сталь углеродистая с, кислотостойкая и нержавеющая – нж, легированная – лс, чугун серый – ч, ковкий – кч, латунь и бронза – б, алюминий – а. 12

 • На третьем — указывается порядковый номер изделия. • На четвертом месте — • На третьем — указывается порядковый номер изделия. • На четвертом месте — условное обозначение материала у плотнительных колец: бр — бронза или латунь; нж — нержавеющая сталь; р — резина; э — эбонит; бт — баббит; бк — в корпусе и на затворе нет специальных уплотнительных колец. 13

Запорная арматура К запорной арматуре относят различные устройства, предназначенные для герметичного отключения отдельных участков Запорная арматура К запорной арматуре относят различные устройства, предназначенные для герметичного отключения отдельных участков газопровода: - задвижки - краны - вентили - гидравлические затворы. • Для газопроводов с давлением до 0, 6 МПа используют задвижки из серого чугуна, для газопроводов с давлением более 0, 6 МПа — из стали. 14

Конденсатосборники • Для сбора и удаления конденсата и воды в низких точках газопроводов сооружают Конденсатосборники • Для сбора и удаления конденсата и воды в низких точках газопроводов сооружают кондеисатосборники. По влажности транспортируемого газа: - большой емкости — для влажного газа - малой емкости — для сухого газа. По величине давления газа : • конденсатосборники низкого давления • среднего давления • высокого давления. 15

1 — кожух; 2 — внутренняя трубка; 3 — контакт; 4 — контргайка; 5 1 — кожух; 2 — внутренняя трубка; 3 — контакт; 4 — контргайка; 5 — кран; 6 — ковер; 7 — пробка; 8 -подушка под ковер железобетонная; 9 — электрод заземления; 10 — корпус конденсатосборника; 11 — газопровод; 12 — прокладка; 13 — муфта; 14 — стояк 16

Компенсаторы Газопровод длиной в 1 км при нагревании на 1 °С удлиняется на 12 Компенсаторы Газопровод длиной в 1 км при нагревании на 1 °С удлиняется на 12 мм. Устройства для свободного перемещения труб - компенсаторы : • линзовые • лирообразные • П-образные. Линзовые компенсаторы изготовляют сваркой из штампованных полулинз. Лиро- и П-образные компенсаторы устанавливают в малогабаритных колодцах и наружных газопроводах. 17

Компенсаторы Линзовый 1 — патрубок; 2 — фланец; 3 — рубашка; 4 – линза Компенсаторы Линзовый 1 — патрубок; 2 — фланец; 3 — рубашка; 4 – линза 5 — ребро; Резинотканевый 18

БЫТОВЫЕ ГАЗОВЫЕ ПРИБОРЫ В жилых домах: • газовые плиты различной конструкции • емкостные и БЫТОВЫЕ ГАЗОВЫЕ ПРИБОРЫ В жилых домах: • газовые плиты различной конструкции • емкостные и проточные водонагреватели • газовые малометражные котлы • газифицированные отопительные печи • газовые камины и калориферы. В общественных зданиях и коммунально-бытовых предприятиях: • газовые плиты ресторанного типа • пищеварочные котлы • газовые кипятильники и др. 19

Характеристики газовых приборов • • • номинальная тепловая нагрузка (Вт); коэффициент полезного действия (в Характеристики газовых приборов • • • номинальная тепловая нагрузка (Вт); коэффициент полезного действия (в %); расход газа (в м 3/ч); давление газа перед прибором (в к. Па); содержание оксида углерода в продуктах сгорания газа (в %). Коэффициент полезного действия (к. п. д) газового прибора — отношение теплопроизводительности к тепловой нагрузке газового прибора. 20

Тепловая нагрузка газового прибора — полученное при сжигании газа в единицу времени количество теплоты Тепловая нагрузка газового прибора — полученное при сжигании газа в единицу времени количество теплоты где Вг —расход газа, м 3/ч; Qн— низшая теплота сгорания газа, приведенная к нормальным условиям, к. Дж/м 3. Теплопроизводительность газового прибора — количество теплоты, воспринятое нагреваемым телом в единицу времени (Вт) где m — масса нагреваемого тела, кг; с — удельная массовая теплоемкость нагреваемого тела, к. Дж/кг (кг • К); Т 1, Т 2—температура тела до и после окончания нагрева, К. 21
