1 Преимущества станков с ЧПУ 1 Преимущества

1. Преимущества станков с ЧПУ

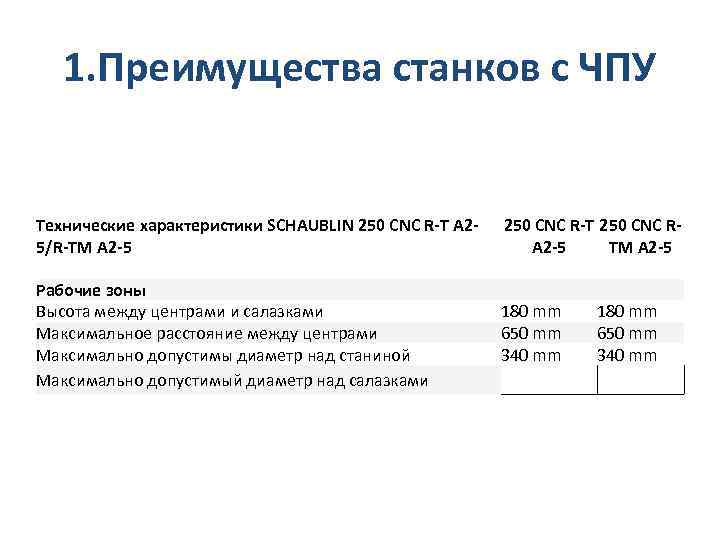

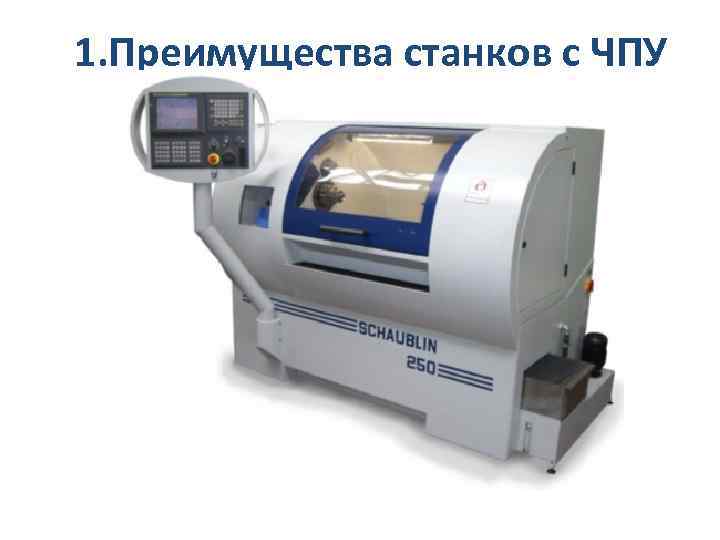

1. Преимущества станков с ЧПУ Технические характеристики SCHAUBLIN 250 CNC R-T A 25/R-TM A 2 -5 250 CNC R-T 250 CNC RA 2 -5 TM A 2 -5 Рабочие зоны Высота между центрами и салазками Максимальное расстояние между центрами Максимально допустимы диаметр над станиной Максимально допустимый диаметр над салазками 180 mm 650 mm 340 mm

1. Преимущества станков с ЧПУ Передняя бабка Оснастка для зажимных цанг Schaublin Максимальный проход прутка Стандартный зажимной патрон Прямой привод АС моторов, мощность 100%/60% DE Максимально крутящий момент при 100%/60% DE Максимальное число оборотов шпинделя Позиционирование шпинделя, шаг B 45 / B 32 32 / 24 mm 170 mm 5, 5 / 7, 5 k. W 35 / 48 n. M 5000 min -1 0, 1°

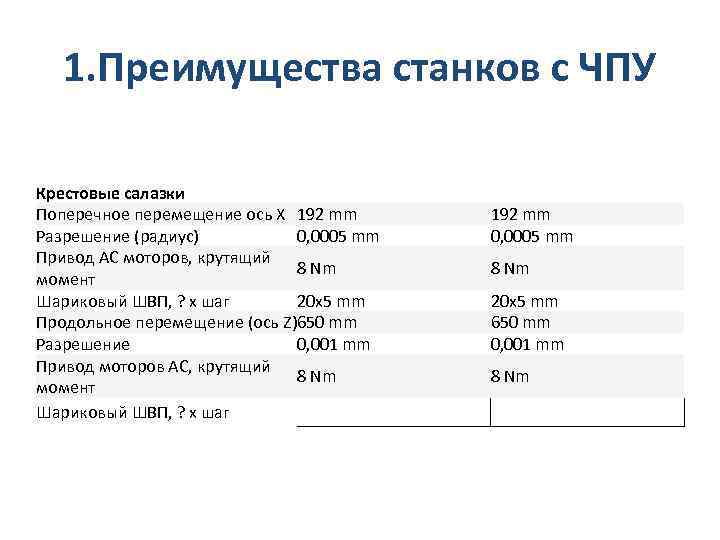

1. Преимущества станков с ЧПУ Крестовые салазки Поперечное перемещение ось Х 192 mm Разрешение (радиус) 0, 0005 mm Привод АС моторов, крутящий 8 Nm момент Шариковый ШВП, ? х шаг 20 x 5 mm Продольное перемещение (ось Z) 50 mm 6 Разрешение 0, 001 mm Привод моторов АС, крутящий 8 Nm момент Шариковый ШВП, ? х шаг 192 mm 0, 0005 mm 8 Nm 20 x 5 mm 650 mm 0, 001 mm 8 Nm

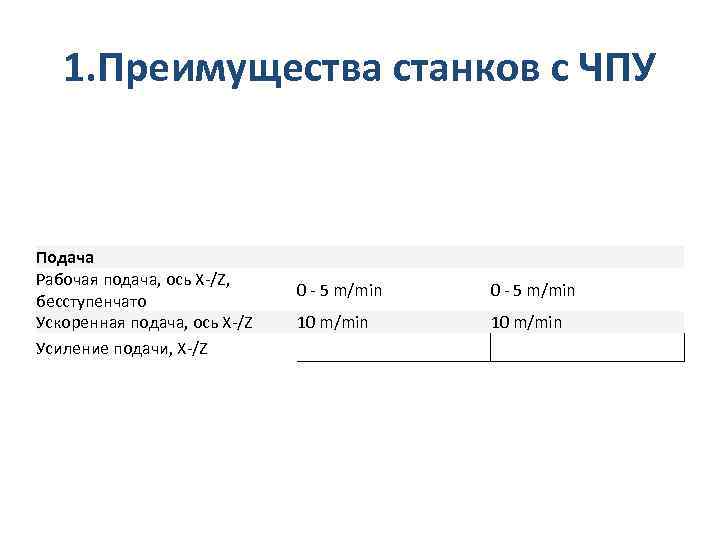

1. Преимущества станков с ЧПУ Подача Рабочая подача, ось Х-/Z, бесступенчато Ускоренная подача, ось Х-/Z Усиление подачи, Х-/Z 0 - 5 m/min 10 m/min

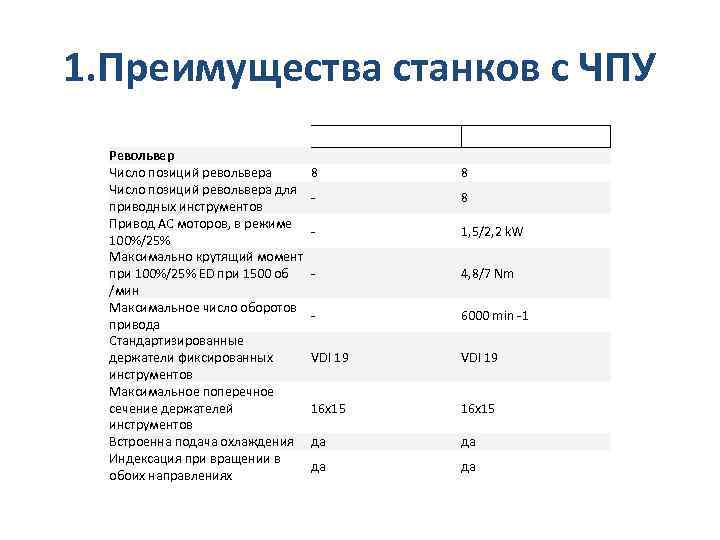

1. Преимущества станков с ЧПУ Револьвер Число позиций револьвера для приводных инструментов Привод АС моторов, в режиме 100%/25% Максимально крутящий момент при 100%/25% ED при 1500 об /мин Максимальное число оборотов привода Стандартизированные держатели фиксированных инструментов Максимальное поперечное сечение держателей инструментов Встроенна подача охлаждения Индексация при вращении в обоих направлениях 8 8 - 1, 5/2, 2 k. W - 4, 8/7 Nm - 6000 min -1 VDI 19 16 x 15 да да

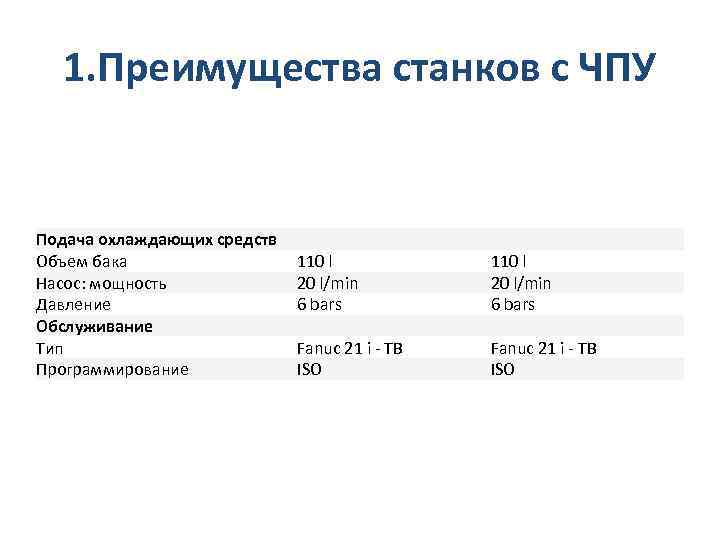

1. Преимущества станков с ЧПУ Подача охлаждающих средств Объем бака Насос: мощность Давление Обслуживание Тип Программирование 110 l 20 l/min 6 bars Fanuc 21 i - TB ISO

1. Преимущества станков с ЧПУ Высокий уровень автоматизации Высокая точность и повторяемость Производственная гибкость Способность изготавли вать детали большой сложности

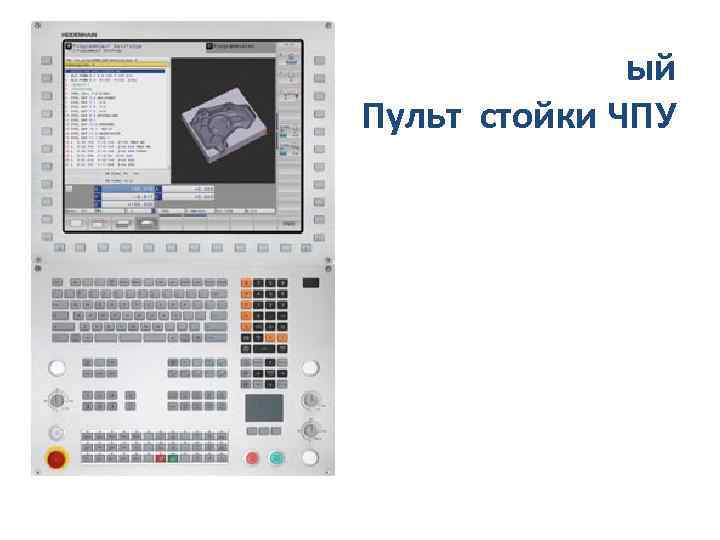

ый Пульт стойки ЧПУ

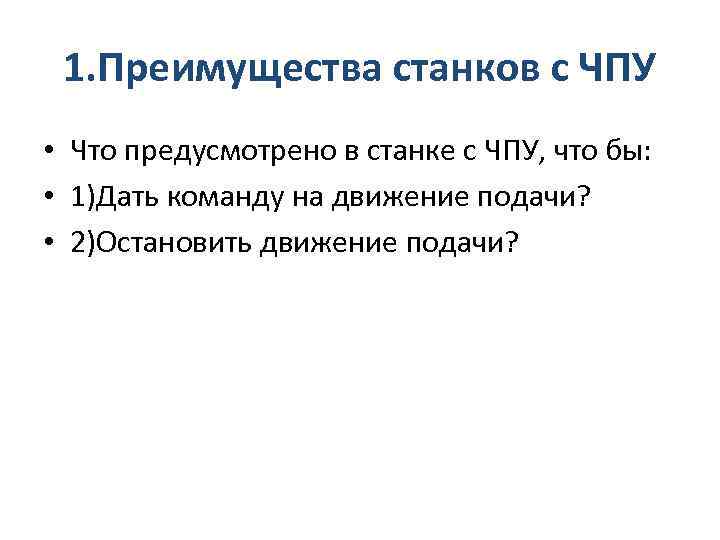

1. Преимущества станков с ЧПУ • Что предусмотрено в станке с ЧПУ, что бы: • 1)Дать команду на движение подачи? • 2)Остановить движение подачи?

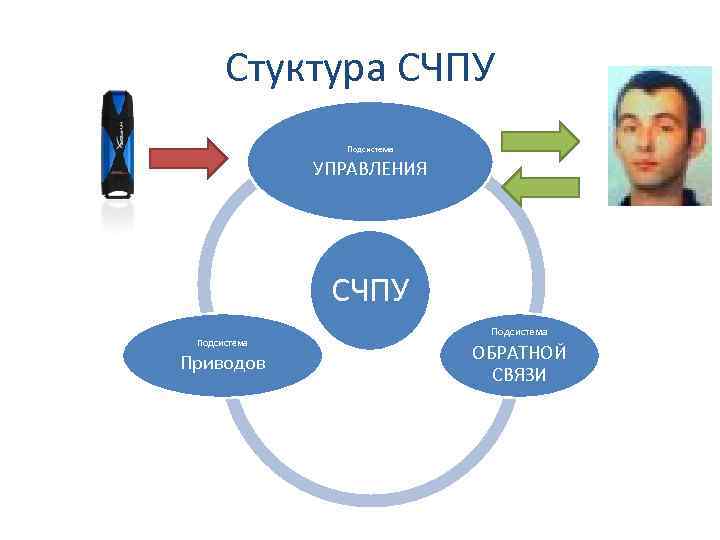

Стуктура СЧПУ Подсистема УПРАВЛЕНИЯ СЧПУ Подсистема Приводов Подсистема ОБРАТНОЙ СВЯЗИ

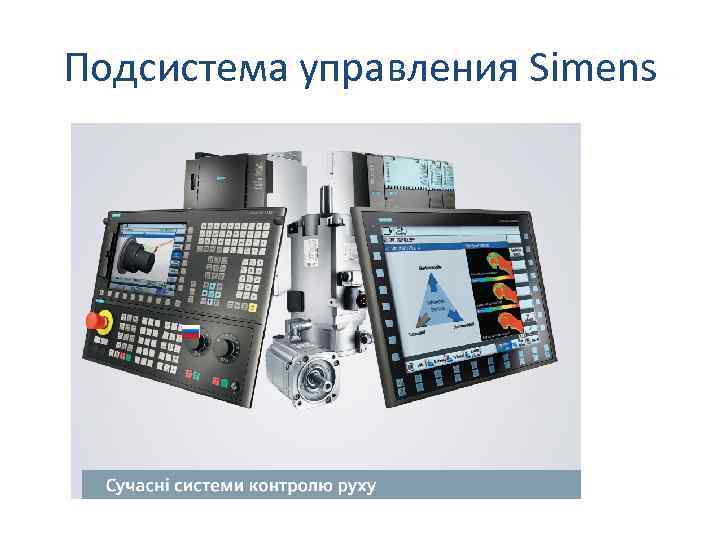

Подсистема управления Simens

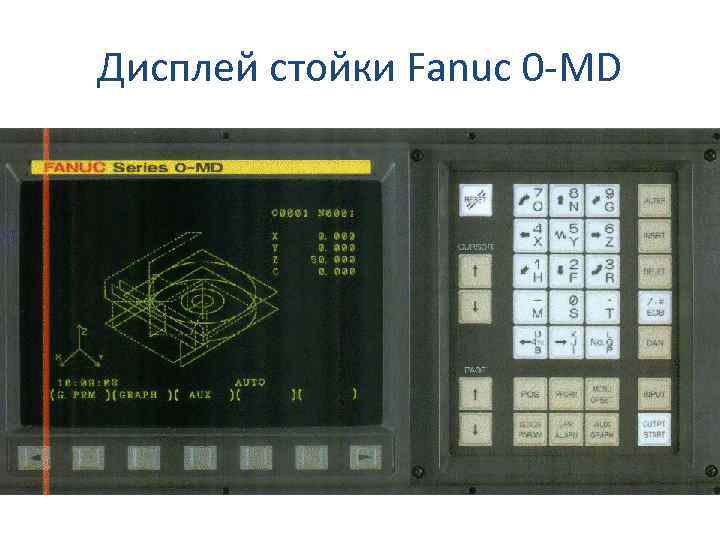

Дисплей стойки Fanuc 0 -MD

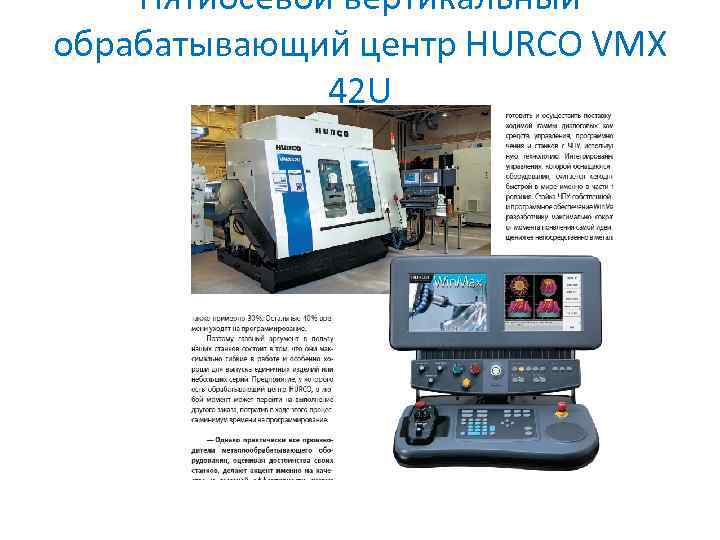

Пятиосевой вертикальный обрабатывающий центр HURCO VMX 42 U

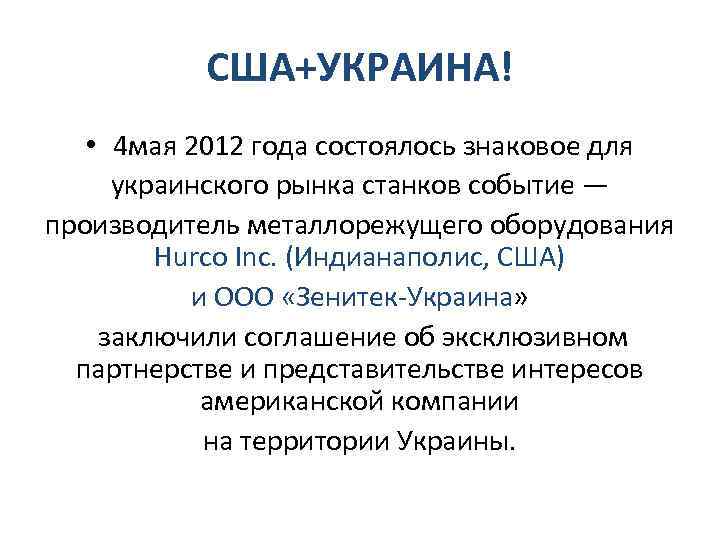

США+УКРАИНА! • 4 мая 2012 года состоялось знаковое для украинского рынка станков событие — производитель металлорежущего оборудования Hurco Inc. (Индианаполис, США) и ООО «Зенитек-Украина» заключили соглашение об эксклюзивном партнерстве и представительстве интересов американской компании на территории Украины.

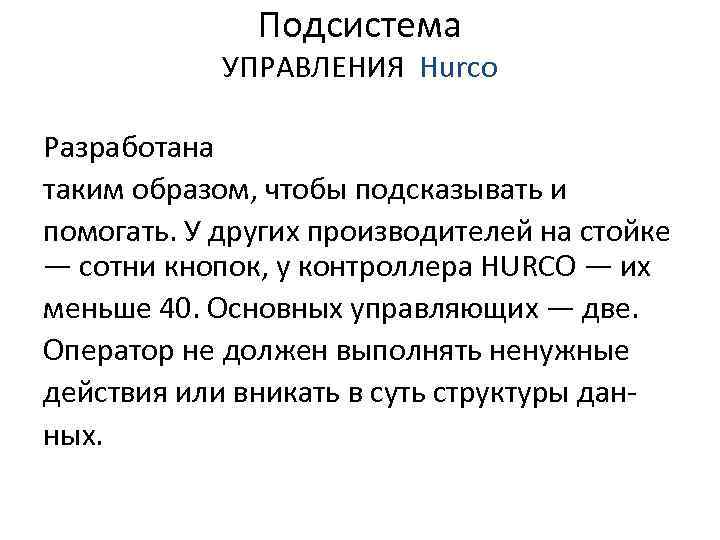

Подсистема УПРАВЛЕНИЯ Hurco Разработана таким образом, чтобы подсказывать и помогать. У других производителей на стойке — сотни кнопок, у контроллера HURCO — их меньше 40. Основных управляющих — две. Оператор не должен выполнять ненужные действия или вникать в суть структуры данных.
