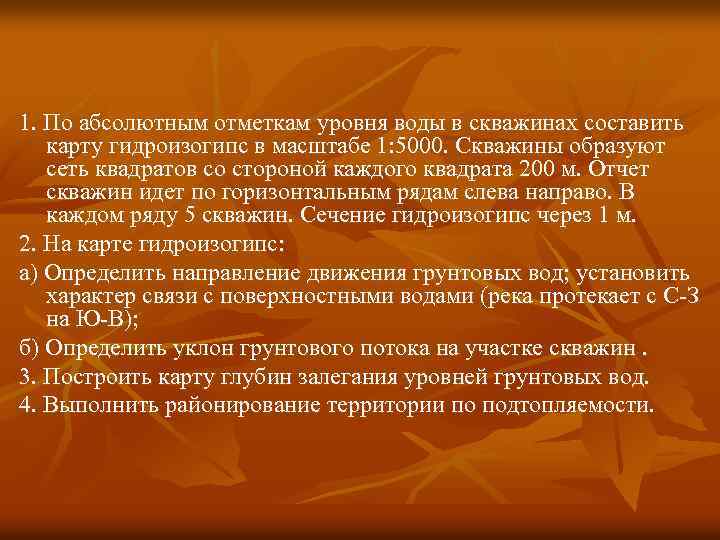

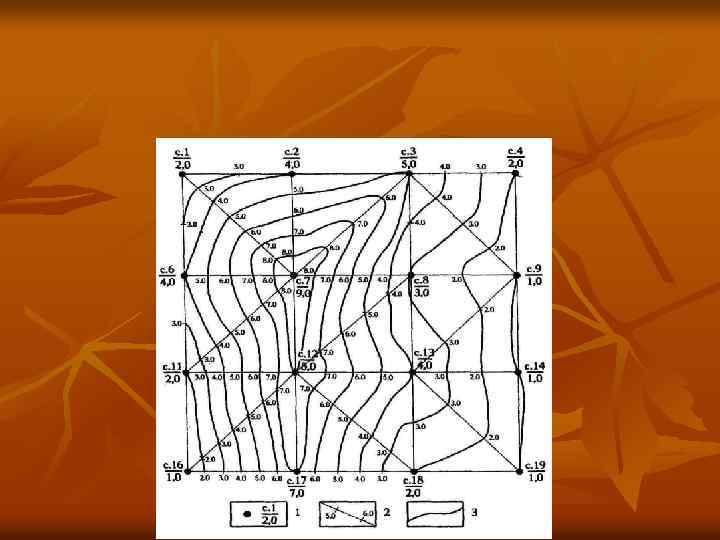

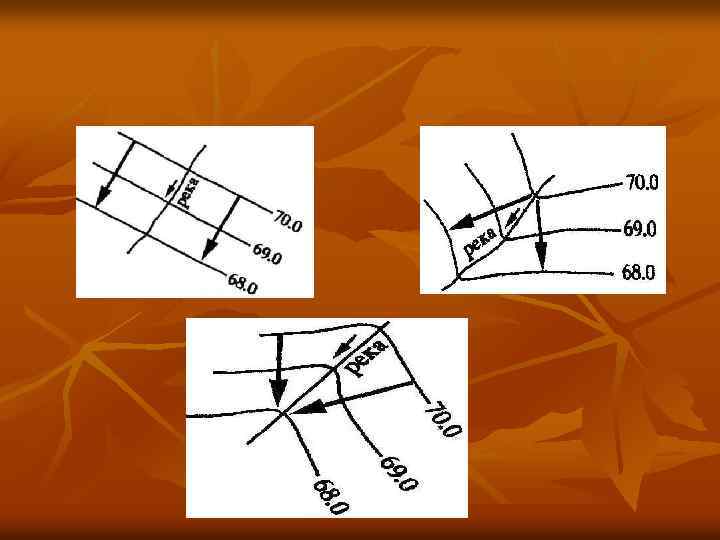

1. По абсолютным отметкам уровня воды в скважинах составить карту гидроизогипс в масштабе 1: 5000. Скважины образуют сеть квадратов со стороной каждого квадрата 200 м. Отчет скважин идет по горизонтальным рядам слева направо. В каждом ряду 5 скважин. Сечение гидроизогипс через 1 м. 2. На карте гидроизогипс: а) Определить направление движения грунтовых вод; установить характер связи с поверхностными водами (река протекает с С-З на Ю-В); б) Определить уклон грунтового потока на участке скважин. 3. Построить карту глубин залегания уровней грунтовых вод. 4. Выполнить районирование территории по подтопляемости.

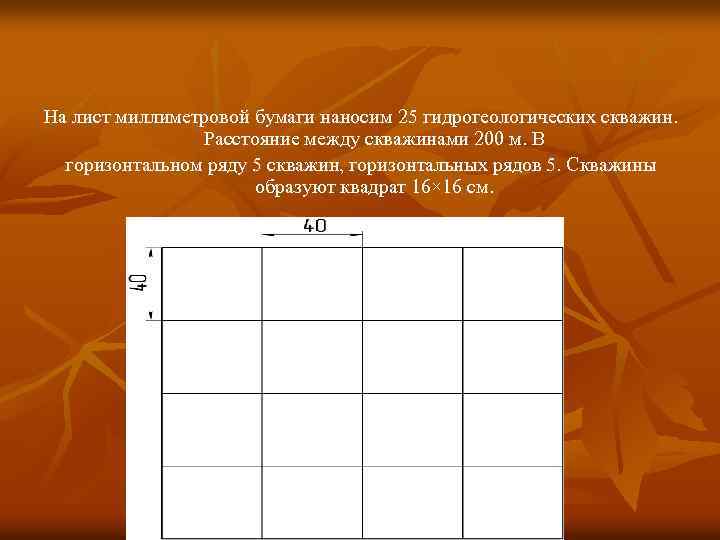

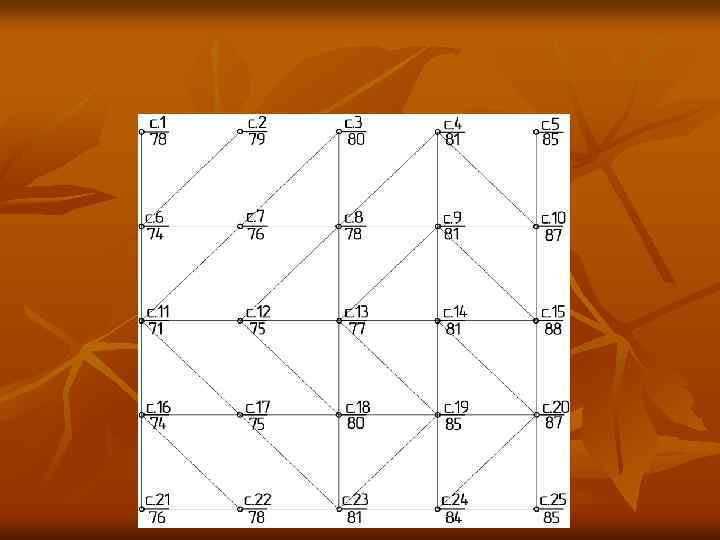

На лист миллиметровой бумаги наносим 25 гидрогеологических скважин. Расстояние между скважинами 200 м. В горизонтальном ряду 5 скважин, горизонтальных рядов 5. Скважины образуют квадрат 16× 16 см.

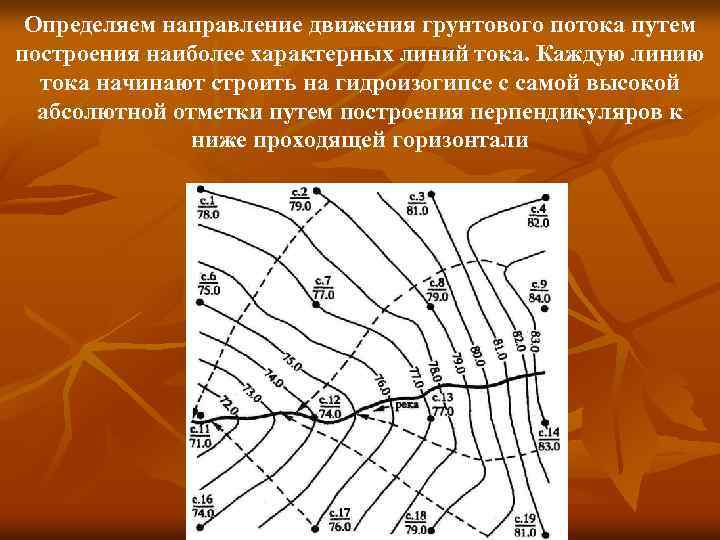

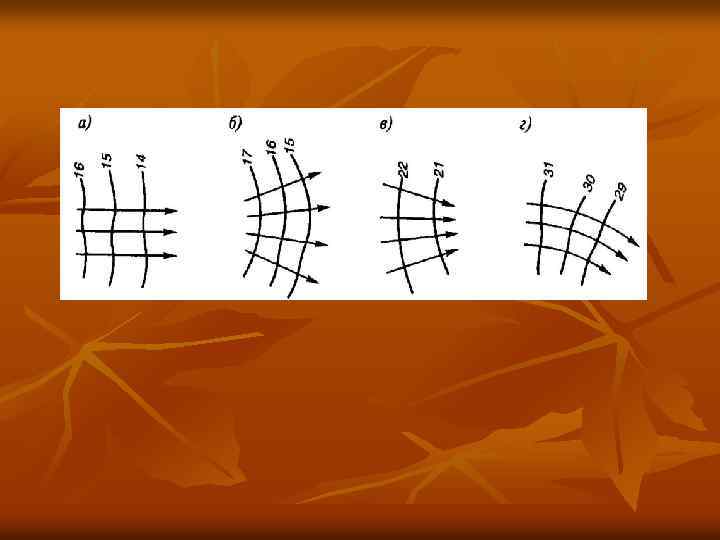

Определяем направление движения грунтового потока путем построения наиболее характерных линий тока. Каждую линию тока начинают строить на гидроизогипсе с самой высокой абсолютной отметки путем построения перпендикуляров к ниже проходящей горизонтали
