1 ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ (презентация-конспект) Санкт-Петербург 2016 А. Шевчук. Эксплуатация основных 1 ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ (презентация-конспект) Санкт-Петербург 2016 А. Шевчук. Эксплуатация основных элементов гражданских зданий.

2 Вопросы: 1. Общие сведения о зданиях, классификация зданий и требования к ним. 2. 2 Вопросы: 1. Общие сведения о зданиях, классификация зданий и требования к ним. 2. Конструктивные системы и схемы зданий. 3. Основные конструктивные элементы (части) зданий. 4. Техническая эксплуатация зданий. Здания ФСБ на Литейном проспекте, 4

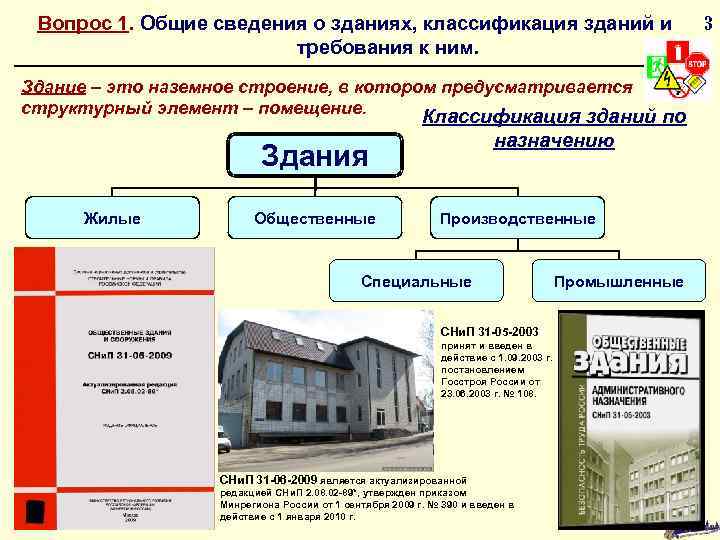

Вопрос 1. Общие сведения о зданиях, классификация зданий и требования к ним. Здание – Вопрос 1. Общие сведения о зданиях, классификация зданий и требования к ним. Здание – это наземное строение, в котором предусматривается структурный элемент – помещение. Классификация зданий по назначению Здания Жилые Общественные Производственные Специальные Промышленные СНи. П 31 -05 -2003 принят и введен в действие с 1. 09. 2003 г. постановлением Госстроя России от 23. 06. 2003 г. № 108. СНи. П 31 -06 -2009 является актуализированной редакцией СНи. П 2. 08. 02 -89*, утвержден приказом Минрегиона России от 1 сентября 2009 г. № 390 и введен в действие с 1 января 2010 г. 3

Классификация зданий по назначению Здания по назначению подразделяются на жилые, общественные и производственные. К Классификация зданий по назначению Здания по назначению подразделяются на жилые, общественные и производственные. К жилым зданиям относятся жилые дома, гостиницы, общежития. К общественным — здания социально-бытового и административного назначения: клубы, театры, столовые, больницы, школы, магазины, здания для размещения учреждений, общественных организаций. Производственные здания делятся на промышленные и специальные. К промышленным относят здания, в которых размещаются машинные производства по переработке сырья, выпуску готовой продукции — производственные корпуса и цехи предприятий. В состав промышленных входят также подсобно-производственные здания, складские хозяйства, административно-бытовые здания. К специальным относят здания, предназначенные для Вооружённых Сил РФ, для удовлетворения нужд сельскохозяйственного производства — коровники, птичники, теплицы, овоще- и зернохранилища. 4

Классификация зданий по капитальности в зависимости от материала стен и перекрытий 5 Первая группа Классификация зданий по капитальности в зависимости от материала стен и перекрытий 5 Первая группа капитальности жилых зданий включает здания каменные, особо капитальные, нормативный срок службы таких зданий 150 лет, а общественных - 175 лет. Введение в состав здания элементов из материалов с меньшим сроком службы ведет к уменьшению нормативного срока службы здания в целом. Например, шестая группа капитальности включает облегченные общественные здания со сроком службы до 50 лет. Для каждой группы установлены требуемые эксплуатационные качества, долговечность и огнестойкость зданий. Прочность и устойчивость зданий зависят от прочности и устойчивости его конструкции, надежности основания. Для обеспечения требуемых долговечности и огнестойкости основных конструктивных элементов зданий применяют соответствующие строительные материалы. Общественные здания по капитальности и используемому материалу стен и перекрытий делят на девять групп.

Классификация жилых зданий по капитальности Классификация общественных зданий по 6 капитальности Груп па здан Классификация жилых зданий по капитальности Классификация общественных зданий по 6 капитальности Груп па здан ий Срок службы здания, лет Груп па здан ий Вид зданий, материалы фундаментов, стен, перекрытий Срок службы здания, лет Здания каменные, особо капитальные; фундаменты - каменные и бетонные; стены - каменные (кирпичные) и крупноблочные; перекрытия - железобетонные 150 1 2 3 II Здания каменные, обыкновенные; фундаменты - каменные; стены - каменные (кирпичные), крупноблочные и крупнопанельные; перекрытия - железобетонные или смешанные, а также каменные своды по металлическим балкам 125 III Здания каменные, облегченные; фундаменты каменные и бетонные; стены облегченной кладки из кирпича, шлакоблоков, ракушечника; перекрытия деревянные, железобетонные или каменные своды по металлическим балкам 100 I Характеристика здания и конструктивных элементов V VI 150 III Здания с каменными стенами из штучных камней или крупных блоков; колонны и столбы - железобетонные или кирпичные; перекрытия - железобетонные или каменные своды по металлическим балкам 125 Здания со стенами облегченной (каменной) кладки; колонны и столбы - железобетонные; перекрытия - деревянные 100 Здания со стенами облегченной кладки; колонны и столбы - кирпичные или деревянные; перекрытия - деревянные 80 VI Здания деревянные; стены - бревенчатые или брусчатые 50 Здания деревянные каркасные, щитовые 25 VIII Здания каркасно-камышитовые, из досок и прочие облегченные Здания особо капитальные, с каменными стенами из штучных камней или крупных блоков; колонны и столбы - железобетонные или кирпичные; перекрытия - железобетонные или каменные своды по металлическим балкам VII 30 II Облегченные здания 15 IX Палатки, павильоны, ларьки и другие облегченные здания торговли 10 50 Здания сборно-щитовые, каркасные, глинобитные, саманные, фахверковые; фундаменты - на деревянных стульях при бутовых столбах; стены - каркасные и др. ; перекрытия - деревянные 175 V Здания деревянные, рубленые и брусчатые, смешанной конструкции; фундаменты - ленточные бутовые; стены - рубленые, брусчатые, смешанные (кирпич и дерево); перекрытия - деревянные Здания каркасные, с железобетонным или металлическим каркасом, с заполнением каркаса каменными материалами IV IV I

Требования, предъявляемые к зданиям 1. Функциональные требования означают, что здание в полной мере должно Требования, предъявляемые к зданиям 1. Функциональные требования означают, что здание в полной мере должно отвечать своему назначению. 2. Технические требования: прочность, устойчивость, жёсткость, долговечность, противопожарная безопасность. 3. Архитектурно-художественные требования - здание является не только материальной средой, но и эстетической средой, окружающей человека в процессе труда и отдыха. 4. Экономические требования - это важнейшие требования, предъявляемые к зданиям и проектам зданий. Проект считается экономичным, если он обеспечивает минимальные затраты на строительство и эксплуатацию здания в течение всего срока службы. Купольный дом 7

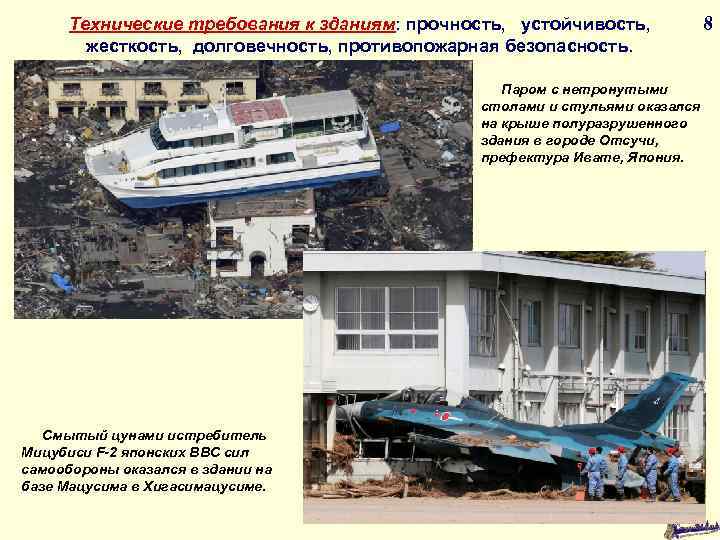

Технические требования к зданиям: прочность, устойчивость, жесткость, долговечность, противопожарная безопасность. Паром с нетронутыми столами Технические требования к зданиям: прочность, устойчивость, жесткость, долговечность, противопожарная безопасность. Паром с нетронутыми столами и стульями оказался на крыше полуразрушенного здания в городе Отсучи, префектура Ивате, Япония. Смытый цунами истребитель Мицубиси F-2 японских ВВС сил самообороны оказался в здании на базе Мацусима в Хигасимацусиме. 8

9 Японцы постепенно возвращаются к нормальной жизни Во время землетрясения 2011 года в Японии 9 Японцы постепенно возвращаются к нормальной жизни Во время землетрясения 2011 года в Японии мощное цунами забросило прогулочный катер на крышу жилого дома на северовосточном побережье страны (фото вверху). . С большим трудом японцам всетаки удалось снять судно с полуразрушенного здания (фото внизу).

5. Санитарно-гигиенические требования предъявляются к физическим качествам среды пребывания человека: поддержанию необходимых температуры и 5. Санитарно-гигиенические требования предъявляются к физическим качествам среды пребывания человека: поддержанию необходимых температуры и влажности воздуха помещений, их чистоте, обеспечению звукового и зрительного комфорта, обеспечению инсоляции, естественного освещения помещений и т. п. 10 По капитальности здания подразделяются на четыре класса. Капитальность определяется долговечностью и огнестойкостью, которая характеризуется возгораемостью материалов: - к I классу капитальности относятся здания, рассчитанные на срок службы более 100 лет; - ко II - более 50; - к III - более 20; - к IV - до 20 лет.

Огнестойкость зданий 11 Федеральный закон Российской Федерации от 22 июля 2008 г. N 123 Огнестойкость зданий 11 Федеральный закон Российской Федерации от 22 июля 2008 г. N 123 -ФЗ "Технический регламент о требованиях пожарной безопасности" Установлены пять степеней огнестойкости: I - конструкции из несгораемых материалов (каменные); II - внутренние стены из трудносгораемых материалов (каменные); III - перекрытия из трудносгораемых материалов (каменные); IV - все несущие конструкции из трудносгораемых материалов (деревянные оштукатуренные); V - полностью из сгораемых материалов (деревянные неоштукатуренные). Цели и сфера применения технического регламента Настоящий Федеральный закон принимается в целях защиты жизни, здоровья, имущества граждан и юридических лиц, государственного и муниципального имущества от пожаров, определяет основные положения технического регулирования в области пожарной безопасности и устанавливает общие требования пожарной безопасности к объектам защиты (продукции), в том числе к зданиям, сооружениям и строениям, промышленным объектам, пожарнотехнической продукции и продукции общего назначения.

Федеральный закон от 30 декабря 2009 г. N 384 -ФЗ Федеральный закон от 30 декабря 2009 г. N 384 -ФЗ "Технический регламент о безопасности зданий и сооружений" Статья 1. Цели принятия настоящего Федерального закона Настоящий Федеральный закон принимается в целях: 1) защиты жизни и здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества; 2) охраны окружающей среды, жизни и здоровья животных и растений; 3) предупреждения действий, вводящих в заблуждение приобретателей; 4) обеспечения энергетической эффективности зданий и сооружений. Нормативно-техническая документация 12

Распоряжение Правительства РФ от 21 июня 2010 г. № 1047 -р «Об утверждении перечня Распоряжение Правительства РФ от 21 июня 2010 г. № 1047 -р «Об утверждении перечня национальных стандартов и сводов правил» В соответствии с частью 3 статьи 42 Федерального закона «Технический регламент о безопасности зданий и сооружений» утвердить прилагаемый перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений» . 13

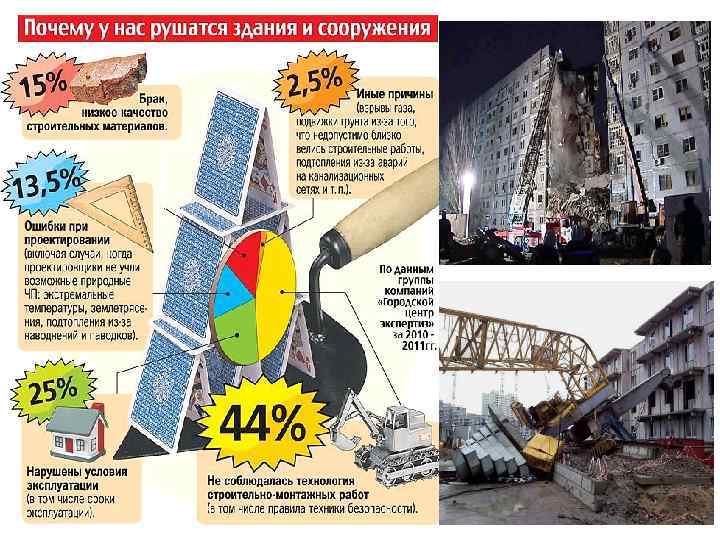

14 14

Вопрос 2. Конструктивные системы и схемы зданий 15 Совокупность горизонтальных и вертикальных конструкций, обеспечивающих Вопрос 2. Конструктивные системы и схемы зданий 15 Совокупность горизонтальных и вертикальных конструкций, обеспечивающих пространственную жесткость и устойчивость здания, согласно принятому объемно-планировочному решению (несущему остову), образует конструктивную систему здания. В зависимости от характера и способа распределения несущих и ограждающих функций между элементами, конструктивная система здания бывает бескаркасная, каркасная и смешанная. В зданиях бескаркасной системы опорой для перекрытий и крыши служат наружные и внутренние стены. Они передают воспринимаемую нагрузку на фундамент. При этом внутренние несущие стены могут иметь продольное или поперечное направление, в зависимости от чего выбирается направление укладываемых по стенам плит или балок перекрытий. В зданиях каркасной системы несущим остовом служит система из опирающихся на фундаменты стоек (колонн) и горизонтальных связей (ригелей), образующих каркас здания. Колонны каркаса размещены как по периметру, так и внутри здания. Такие конструктивные схемы широко используются в промышленном строительстве, а также при сооружении общественных зданий. При смешанной конструктивной системе нагрузки воспринимаются несущими наружными стенами и внутренним каркасом.

 Конструктивные системы зданий 16 Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных Конструктивные системы зданий 16 Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жесткость и устойчивость. По виду вертикальной несущей конструкции различают пять (5) основных и семь (7) комбинированных конструктивных систем, которые можно представить так: Бескаркасная система (стеновая) самая распространённая в КОНСТРУКТИВНЫЕ СИСТЕМЫ жилищном строительстве, ее используют в зданиях различных КАРКАСНАЯ планировочных типов высотой от ОСНОВНЫЕ одного до 16 этажей и более. ОБЪЕМНО-БЛОЧНАЯ Каркасная система с СТВОЛЬНАЯ пространственным рамным каркасом ОБОЛОЧКОВАЯ применяется преимущественно в строительстве многоэтажных КАРКАСНО-СТЕНОВАЯ общественных зданий в 9 и более КАРКАСНЫЕ КАРКАСНО-БЛОЧНАЯ этажей. КАРКАСНО-СТВОЛЬНАЯ Объемно-блочная система КОМБИНИРО КАРКАСНО-ОБОЛОЧКОВАЯ зданий в виде установленных друг на ВАННЫЕ друга объемных блоков применяется БЛОЧНО-СТЕНОВАЯ БЕСКАРКАС для жилых домов высотой до 12 СТВОЛЬНО-СТЕНОВАЯ НЫЕ этажей в обычных и сложных СТВОЛЬНО-ОБОЛОЧКОВАЯ грунтовых условиях. Ствольную систему применяют в зданиях высотой более 16 этажей. Наиболее целесообразно применение ствольной системы для компактных в плане многоэтажных зданий, особенно в сейсмостойком строительстве, а также в условиях неравномерных деформаций основания (на просадочных грунтах, над горными выработками и т. п. ). Оболочковая система присуща уникальным высотным зданиям жилого административного или многофункционального назначения. СТЕНОВАЯ

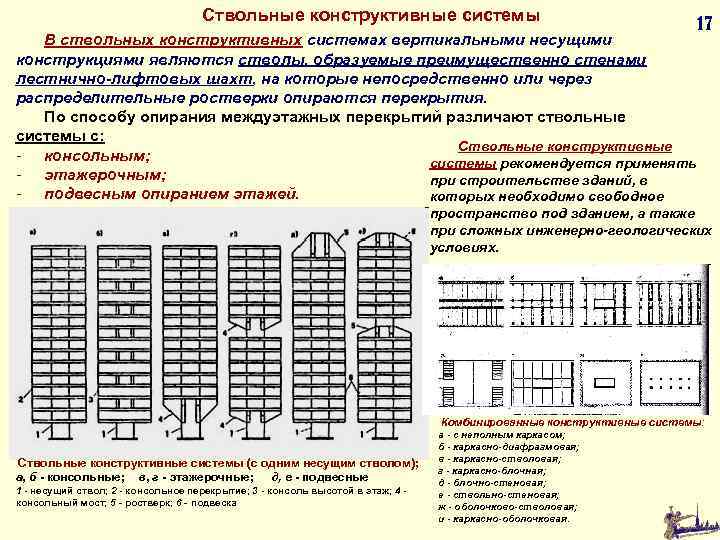

Ствольные конструктивные системы 17 В ствольных конструктивных системах вертикальными несущими конструкциями являются стволы, образуемые Ствольные конструктивные системы 17 В ствольных конструктивных системах вертикальными несущими конструкциями являются стволы, образуемые преимущественно стенами лестнично-лифтовых шахт, на которые непосредственно или через распределительные ростверки опираются перекрытия. По способу опирания междуэтажных перекрытий различают ствольные системы с: Ствольные конструктивные - консольным; системы рекомендуется применять - этажерочным; при строительстве зданий, в - подвесным опиранием этажей. которых необходимо свободное пространство под зданием, а также при сложных инженерно-геологических условиях. Ствольные конструктивные системы (с одним несущим стволом); а, б - консольные; в, г - этажерочные; д, е - подвесные 1 - несущий ствол; 2 - консольное перекрытие; 3 - консоль высотой в этаж; 4 - консольный мост; 5 - ростверк; 6 - подвеска Комбинированные конструктивные системы: а - с неполным каркасом; б - каркасно-диафрагмовая; в - каркасно-стволовая; г - каркасно-блочная; д - блочно-стеновая; е - ствольно-стеновая; ж - оболочково-стволовая; и - каркасно-оболочковая.

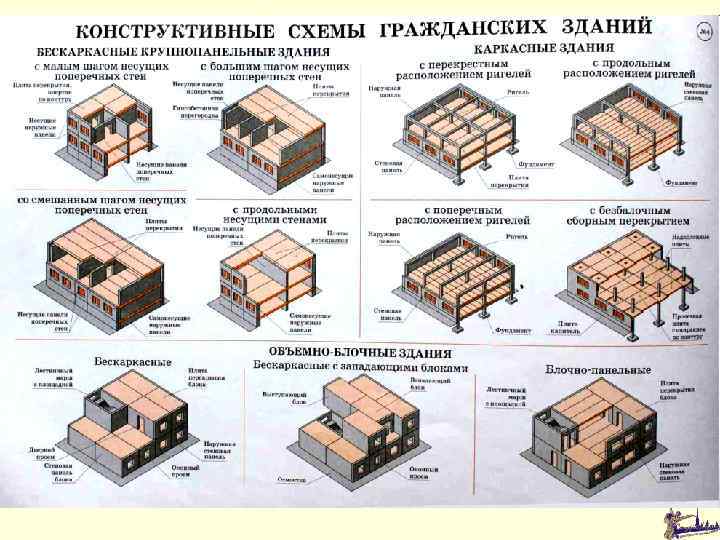

Конструктивные схемы зданий 18 Конструктивная схема представляет собой вариант конструктивной системы по признакам состава Конструктивные схемы зданий 18 Конструктивная схема представляет собой вариант конструктивной системы по признакам состава и размещения в пространстве основных несущих конструкций (продольному, поперечному, смешанному, каркасному). Для бескаркасных типов зданий характерны следующие схемы: с продольным расположением несущих стен (на них опираются междуэтажные перекрытия); с поперечным расположением несущих стен (наружные стены, за исключением торцовых – самонесущие, на них не передаются нагрузки от перекрытий); перекрёстная – с опиранием плит перекрытия (по контуру, т. е. опирание на четыре стороны) на продольные и поперечные стены. Для каркасного типа зданий используются следующие схемы: Конструктивная схема каркасного здания: - с продольным расположением ригелей; - с поперечным расположением ригелей; - с перекрёстным расположением ригелей; - безригельные. 1 — колонны, 2 — ригели, 3 — рядовые плиты перекрытий, 4 — связевая плита перекрытий, 5 — навесные стеновые панели Конструктивные схемы силового каркаса из легких металлических конструкций (ЛМК)

19 19

Конструктивная схема крупноблочного дома с продольными несущими 20 стенами В настоящее время в широких Конструктивная схема крупноблочного дома с продольными несущими 20 стенами В настоящее время в широких масштабах осуществляется строительство жилых домов и общественных зданий из крупноразмерных деталей и элементов. Основными видами таких домов являются: - крупноблочные; - крупнопанельные; - объемно-блочные. Крупноблочные жилые дома со стенами из крупных бетонных и других блоков имеют преимущественно конструктивную схему с тремя продольными несущими стенами. Эта схема используется также при возведении общественных и производственных многоэтажных зданий. При этом в зависимости от ширины здания может быть не одна, а две внутренние продольные стены. 1 — фундаментные блоки, 2 — блоки стен подвала, 3 — перекрытия, 4 — внутренние стены, 5 — блоки наружных стен, 6 — лестничная площадка, 7 — лестничный марш, 8 — внутренняя продольная стена, 9 — балкон, 10 — межкомнатная перегородка, 11 — чердачное перекрытие, 12 — карниз, 13 — кровля, 14 — слуховое окно.

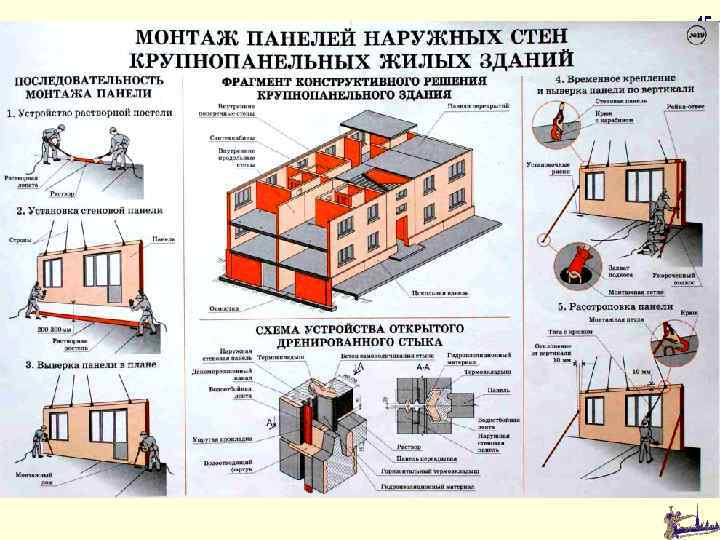

Конструктивные схемы крупнопанельных домов 21 с несущими стенами Крупнопанельные жилые дома, у которых наружные Конструктивные схемы крупнопанельных домов 21 с несущими стенами Крупнопанельные жилые дома, у которых наружные и внутренние стены, перекрытия и перегородки выполнены из сборных укрупненных элементов, имеют различные конструктивные схемы: бескаркасные и с внутренним (неполным) каркасом. 1 — наружные несущие стеновые панели, 2 — внутренние несущие стеновые панели, 3 — панели перекрытия, 4 — наружные самонесущие панели, 5 — внутренние несущие поперечные стены (перегородки). а – с продольными несущими стенами б — с поперечными несущими стенами Бескаркасные крупнопанельные дома строят с тремя продольными несущими стенами (рис. а); с поперечными несущими перегородками, устанавливаемыми с малым шагом друг от друга; с поперечными несущими стенами-перегородками, устанавливаемыми с большим шагом. Крупнопанельные дома с поперечными несущими стенами (перегородками) (рис. б) имеют, по существу, несущими все основные элементы: поперечные перегородки, внутреннюю продольную и наружные стены. Панели перекрытий в этих домах имеют опоры со всех четырех сторон. Наружные стеновые панели при этом считают самонесущими. Перегородочные панели в таких домах изготовляются из тяжелого бетона. Толщина панелей от 120 до 180 мм. Панели перекрытий в домах с поперечными несущими перегородками делаются размером на комнату толщиной 100 -130 мм. Изготовляются они сплошными из тяжелого бетона.

Конструктивная схема здания с неполным каркасом Каркасно-панельные здания в 22 отличие от крупнопанельных, кроме Конструктивная схема здания с неполным каркасом Каркасно-панельные здания в 22 отличие от крупнопанельных, кроме панелей стен и перегородок, лестничных маршей, балконов и плит перекрытий, имеют еще элементы каркаса, воспринимающего усилия, действующие на здание. Каркас образуется колоннами и опирающимися на них в уровне перекрытий ригелями, по которым укладываются настилы или панели перекрытий. Здание может иметь неполный каркас, когда колонны располагаются лишь по внутренним осям, а ригели укладывают не только между колоннами, но и между колоннами и наружными стенами. 1 — несущая стеновая панель, 2 — колонна, 3 — ригель, 4 — санитарно-техническая кабина, 5 — панель перекрытия, 6 — крыша, совмещенная с чердачным перекрытием, 7 — балконная плита, 8 — лестница. При полном каркасе панели наружных стен служат лишь в качестве ограждения, так как элементы каркаса на них не опираются. 1 - опорные колонны, 2 - плиты перекрытия, 3 - несущие и связевые ригели 4 - диафрагмы жесткости, 5 - технологическая шахта, 6 - лестничные марши, 7 - внешняя отделка фасада здания.

Конструктивные схемы объемно-блочных домов 23 Стремление повысить степень заводской готовности крупноразмерных элементов зданий привело Конструктивные схемы объемно-блочных домов 23 Стремление повысить степень заводской готовности крупноразмерных элементов зданий привело к идее использования в строительстве объемных блоков. Они представляют собой готовую часть здания, например комнату. Размеры объемных блоков зависят от принятой схемы разрезки здания: на блоки-комнаты (рис. а) или на блоки, равные ширине дома (рис. б). При второй схеме разрезки в каждом блоке размещаются две комнаты. Размеры объемных блоков зависят также и от их веса, который ограничивается Схема домов из объемных элементов: а — из блок-комнат, б — размером на две комнаты. грузоподъемностью транспортных и монтажных средств. Объемно-блочные дома имеют две основные конструктивные схемы: блочные и блочно-панельные. При блочной схеме наземная часть здания монтируется только из объемных блоков, устанавливаемых вплотную друг к другу. Иногда между блоками таких домов устраиваются небольшие разрывы для коридоров и шахт, инженерных коммуникаций. В зданиях блочно-панельной схемы объемные блоки устанавливаются друг на друга, а между ними укладываются панели перекрытий. Объемные блоки могут также размещаться в шахматном или другом порядке. Объемные блоки изготовляются из бетона, при этом для наружных стен возможно использование керамзито-, перлито- и шлакобетона. По технологии изготовления они могут быть сборными и сборно-монолитными.

Конструктивные схемы многоэтажных зданий 24 Конструктивная схема многоэтажного дома с неполным каркасом (внутренним): 1 Конструктивные схемы многоэтажных зданий 24 Конструктивная схема многоэтажного дома с неполным каркасом (внутренним): 1 — железобетонные блоки ленточного Конструктивная схема многоэтажного здания с несущими стенами: 1 — фундамент, 2— стены подвала, 3 фундамента, 2 — бетонные блоки стен подвала, 3 — сборные железобетонные приямки, 4 — колонны сборного железобетонного каркаса. 5 — перекрытие над подвалом, 6 — перемычки, 7 — ригели каркаса, 8 — вкладыши, 9 — панели междуэтажных перекрытий, 10 — стык колонн каркаса, 11— наружные стены, 12 — облицовка плитами, 13 — перегородка, 14 — сборные железобетонные площадки, 15 — лестничные марши, 16 — санитарно-технические блоки, 17 — мусоропровод, 18 — вентиляционный блок, 19 — деревянные стропила, 20 — щитовая обрешетка кровли, 21 — карниз, 22 — внутренние стены, 23 — чердачное перекрытие — гидроизоляция, 4 — отмостка, 5 — наружные стены, 6 — облицовочные плиты, 7 — кровельное покрытие, 8 — обрешетка, 9 — деревянные стропила, 10 — карниз, 11 — чердачное перекрытие, 12 — внутренние стены, 13 — лестничные площадки, 14 — лестничные марши, 15 — санитарно-технические блоки, 16 — вентиляционный блок, 17 — перегородки, 18 — междуэтажные перекрытия, 19 — ригели, 20 — перекрытие над подвалом

Конструктивные схемы одноэтажных промышленных зданий 25 Промышленные здания — это здания, предназначенные для размещения Конструктивные схемы одноэтажных промышленных зданий 25 Промышленные здания — это здания, предназначенные для размещения промышленных производств. Большое разнообразие типов и видов промышленных зданий обусловливается множеством размещаемых в них отраслей и производств. По числу этажей промышленные здания подразделяют на одноэтажные и многоэтажные. Одноэтажные здания являются наиболее массовыми. Они, как правило, имеют несколько пролетов одинаковой или различной ширины и высоты (рис. а, б). Такие здания делают со скатными пологими и плоскими покрытиями, бесфонарными или с фонарными надстройками. Фонарями в промышленных зданиях называют специальные надстройки на кровельном покрытии, предназначаемые для естественного освещения и а — многопролетное с мостовыми кранами, вентиляции цеха (рис. а). Они располагаются, как б — однопролетное; правило, вдоль цехов и имеют прямоугольную 1 — наружные стены, 2 — кровля из конфигурацию. железобетонных плит, 3 — фонарь, 4 — Многопролетные одноэтажные промышленные стропильные фермы, 5 — подкрановые балки, 6 — колонны, 7 — мостовые краны, 8 — фундаменты, 9 здания, как правило, имеют несущий каркас, которым — балка покрытия, 10 — рандбалка (фундаментная воспринимаются действующие на здание нагрузки. балка), 11 — стеновая панель. Каркас может быть: железобетонным (из сборных и монолитных элементов); металлическим, когда основные несущие конструкции выполнены в металле; из деревянных конструкций.

Конструктивные схемы сборных оболочек Плиты-оболочки КЖС (крупноразмерные, железобетонные, сводчатые) применяют для покрытий промышленных зданий Конструктивные схемы сборных оболочек Плиты-оболочки КЖС (крупноразмерные, железобетонные, сводчатые) применяют для покрытий промышленных зданий с пролетами 12, 18 и 24 м. Ширина основных плит 3 м, доборных 1, 5 и 2 м. В нижней утолщенной зоне диафрагм располагается напрягаемая арматура, играющая роль затяжек. Плиты выполняют из бетонов класса В 25 -В 45. Рис. Схемы сборных железобетонных цилиндрических оболочек. а — длинной; б — короткой; 1 — плита оболочки; 2 — бортовой элемент; 3 — диафрагма. 26 Пространственные конструкции — тонкостенные своды, своды-оболочки, купола и вантовые конструкции — находят все более широкое применение в строительстве промышленных зданий. Пространственными конструкциями можно перекрывать большие пролеты в поперечном и продольном направлениях без промежуточных опор. Цилиндрическими оболочками одно- и многоволновыми можно перекрывать один или несколько пролетов.

27 Многоволновая оболочка двоякой кривизны из панелей 3× 12 м Многоволновая цилиндрическая оболочка из 27 Многоволновая оболочка двоякой кривизны из панелей 3× 12 м Многоволновая цилиндрическая оболочка из панелей 3× 12 м Оболочка двоякой кривизны из плит 3× 3 м Купольное покрытие из сборных железобетонных плит

Вопрос 3. Основные конструктивные элементы (части) зданий 28 Несмотря на значительные различия, существующие между Вопрос 3. Основные конструктивные элементы (части) зданий 28 Несмотря на значительные различия, существующие между зданиями разного назначения как во внешнем виде, так и во внутренней структуре, все они состоят из некоторого ограниченного числа основных взаимосвязанных архитектурно-конструктивных элементов, выполняющих вполне определенные функции (рис. ) Основные элементы здания можно подразделить на следующие группы: а) несущие, воспринимающие основные нагрузки, возникающие в здании; б) ограждающие, разделяющие помещения, а также защищающие их от атмосферных воздействий и обеспечивающие сохранение в здании определенной температуры; в) элементы, которые совмещают и несущие, и ограждающие функции. К основным элементам (или частям) здания относятся: - фундаменты; - стены; СНи. П 2. 08. 01 -89* - перекрытия; ЖИЛЫЕ ЗДАНИЯ Москва 2000 г. - отдельные опоры; - крыша; СПРАВОЧНОЕ ПОСОБИЕ Рис. Схема многоэтажного гражданского здания: - перегородки; к СНи. П 2. 08 -01 -89 1 - фундамент; 2 - наружные несущие стены; 3 - внутренняя несущая стена; 4 - перекрытия: 5 - крыша; 6 - перегородки. 7 - лестницы; - лестница - окна и двери.

Конструктивные элементы зданий Здание Конструктивные элементы Несущие Ограждающие 29 Конструктивные элементы зданий Здание Конструктивные элементы Несущие Ограждающие 29

Основные конструктивные элементы зданий Многоэтажное жилое здание а — гражданское; б — многоэтажное производственное; Основные конструктивные элементы зданий Многоэтажное жилое здание а — гражданское; б — многоэтажное производственное; в — одноэтажное производственное; 1—ленточные фундаменты; 2—стены; 3—перекрытия; 4—перегородки; 5 — бесчердачная крыша (вариант); 6—чердачная крыша; 7—окно; 8—дверь; 9— столбчатые фундаменты; 10 — фундаментные балки; 11 — колонны; 12 — ригеля; 13 — покрытие; 14 — подкрановые балки; 15 — фермы; 16 — фонарь. 30

31 Основания и фундаменты. Естественным основанием называют грунт, залегающий под фундаментом и способный в 31 Основания и фундаменты. Естественным основанием называют грунт, залегающий под фундаментом и способный в своем природном состоянии выдержать нагрузку от возведенного здания. Искусственным основанием называют искусственно уплотненный или упрочненный грунт, который в природном состоянии не обладает достаточной несущей способностью по глубине заложения фундамента. Нагрузка, передаваемая фундаментом, вызывает в грунте основания напряженное состояние и деформирует его. Грунты, составляющие основание, должны отвечать следующим требованиям: • обладать достаточной несущей способностью; • малой и равномерной сжимаемостью; • не быть пучинистыми; • не размываться грунтовыми водами; • не допускать просадок и оползней.

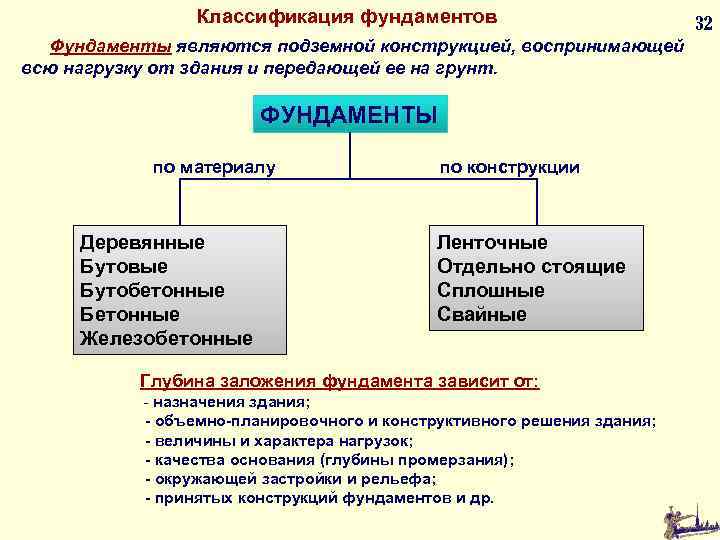

Классификация фундаментов Фундаменты являются подземной конструкцией, воспринимающей всю нагрузку от здания и передающей ее Классификация фундаментов Фундаменты являются подземной конструкцией, воспринимающей всю нагрузку от здания и передающей ее на грунт. ФУНДАМЕНТЫ по материалу Деревянные Бутовые Бутобетонные Бетонные Железобетонные по конструкции Ленточные Отдельно стоящие Сплошные Свайные Глубина заложения фундамента зависит от: - назначения здания; - объемно-планировочного и конструктивного решения здания; - величины и характера нагрузок; - качества основания (глубины промерзания); - окружающей застройки и рельефа; - принятых конструкций фундаментов и др. 32

34 Фундаменты должны удовлетворять требованиям прочности, устойчивости, долговечности, технологичности устройства и экономичности. Верхнюю плоскость 34 Фундаменты должны удовлетворять требованиям прочности, устойчивости, долговечности, технологичности устройства и экономичности. Верхнюю плоскость фундамента называют поверхностью фундамента или обрезом, а нижнюю его плоскость, непосредственно соприкасающуюся с основанием, — подошвой фундамента. Необходимо учитывать глубину промерзания грунта. Если основание состоит из влажного мелкозернистого грунта (песка мелкого или пылеватого, супеси, суглинка или глины), то подошву фундамента нужно располагать ниже уровня промерзания грунта. Глубина заложения фундаментов под внутренние стены отапливаемых зданий не зависит от глубины промерзания грунта, ее назначают не менее 0, 5 м от уровня земли или пола подвала. 1 — подошва фундамента, 2 — тело фундамента, 3— отметка глубины заложения фундамента, 4 — отметка глубины промерзания грунта, 5 — отметка уровня грунтовых вод, 6 — планировочная отметка, 7— стена, 8 — уровень пола 1 этажа, 9 — обрез фундамента, hф — глубина заложения фундамента, b— ширина подошвы фундамента.

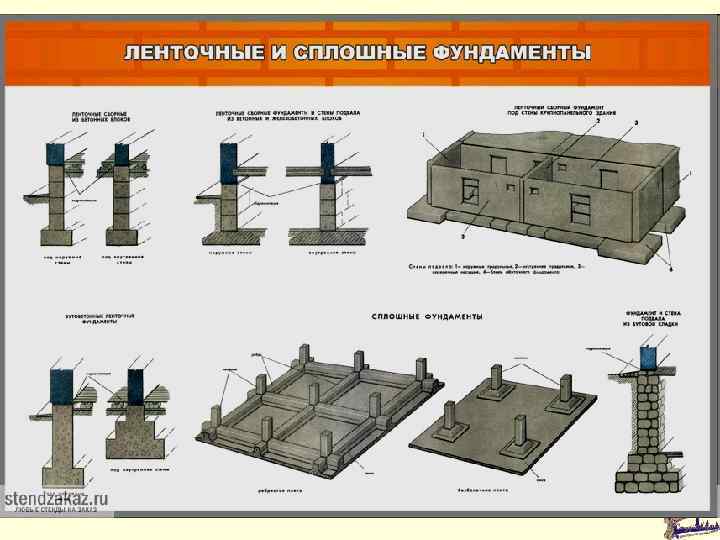

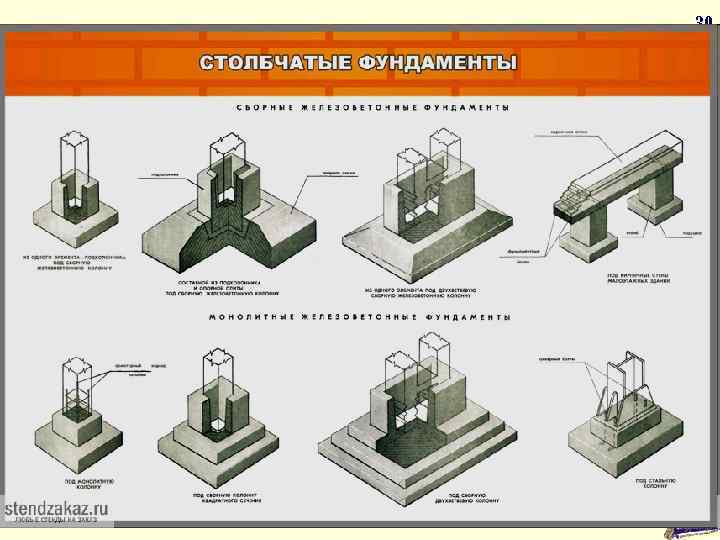

35 Конструктивные схемы фундаментов ü ленточные, располагаемые по всей длине стен или в виде 35 Конструктивные схемы фундаментов ü ленточные, располагаемые по всей длине стен или в виде сплошной ленты под рядами колонн (а, б); ü столбчатые, устраиваемые под отдельно стоящие опоры (колонны или столбы), а в ряде случаев и под стены (в, г); ü сплошные, представляющие собой монолитную плиту под всей площадью здания или его частью и применяемые при особо больших нагрузках на стены или отдельные опоры, а также недостаточно прочных грунтах в основании (д, е); ü свайные в виде отдельных погруженных в грунт стержней для передачи через них на основание нагрузок от здания (ж). а — ленточный под стены, б — то же, под колонны, в — столбчатый под стены, г — отдельный под колонну, д — сплошной безбалочный, е — сплошной балочный, ж — свайный, 1— стена, 2 — ленточный фундамент, 3 — железобетонная колонна, 4 — железобетонная фундаментная балка, 5 — столбчатый фундамент, 6 — ростверк свайного фундамента, 7 — железобетонная фундаментная плита, 8 — сваи.

36 Ленточные монолитные фундаменты под кирпичную стену: а — бутовый фундамент, б– бутобетонный. Ленточный 36 Ленточные монолитные фундаменты под кирпичную стену: а — бутовый фундамент, б– бутобетонный. Ленточный сборный фундамент из крупных блоков: а — разрез и фрагмент раскладки конструкций фундамента, б — общий вид, 1 — армированный пояс, 2 — стена, 3 — фундаментный блок, 4 — блок-подушка, 5 — участок, бетонируемый по месту, 6 — песчаная подготовка. Элементы сборных бетонных и железобетонных фундаментов: а — бетонный блок сплошной, б — то же, пустотелый, в — блокподушка сплошная, г — то же, ребристая, 1— монтажные петли

37 Подземная часть зданий: ü с подвалом; ü с техническим подпольем; ü без подвала. 37 Подземная часть зданий: ü с подвалом; ü с техническим подпольем; ü без подвала. Защита от грунтовой сырости осуществляется устройством горизонтальной и вертикальной гидроизоляции. Горизонтальная гидроизоляция выполняется из двух слоев рубероида, склеенных битумной мастикой, или же слоя цементного раствора (состава 1: 2 с добавкой цезерита) толщиной 2. . . 3 см. Вертикальная гидроизоляция осуществляется тщательной окраской наружных поверхностей стен фундамента, соприкасающихся с грунтом, горячим битумом. При высоте уровня грунтовых вод от 0, 2 до 0, 8 м применяют оклеечную изоляцию, состоящую из двух слоев рубероида на битумной мастике. Изоляция здания от грунтовой влаги: а, б — гидроизоляция при отсутствии напора грунтовых вод (а — здание без подвала; на других рисунках — здания с подвалом); в, г, д — то же, при напоре грунтовых вод; 1 — горизонтальная гидроизоляция, 2 — то же, , вертикальная, 3 — отмостка, 4 - стена подвала, 5 — бетонная подготовка, 6 — обмазка горячим битумом, 7 — мятая жирная глина, 8 — чистый пол, 9 — гидроизоляционный ковер, 10 — защитная стенка, 11 — бетон, 12 — железобетонная плита

38 38

39 39

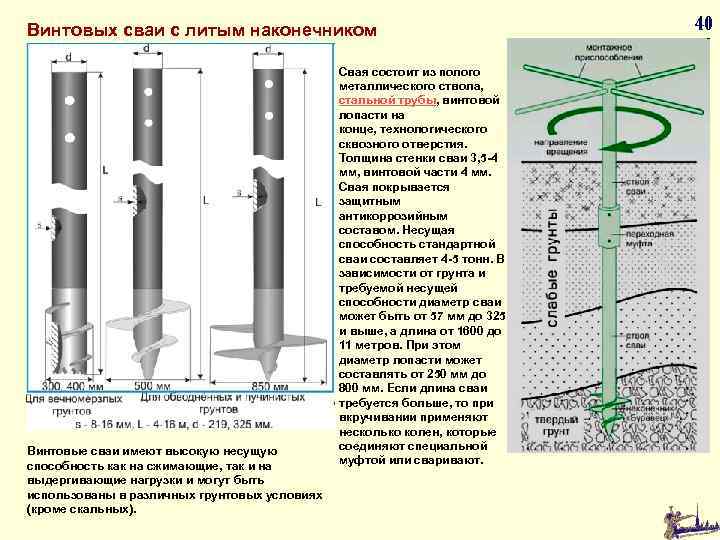

Винтовых сваи с литым наконечником Винтовые сваи имеют высокую несущую способность как на сжимающие, Винтовых сваи с литым наконечником Винтовые сваи имеют высокую несущую способность как на сжимающие, так и на выдергивающие нагрузки и могут быть использованы в различных грунтовых условиях (кроме скальных). Свая состоит из полого металлического ствола, стальной трубы, винтовой лопасти на конце, технологического сквозного отверстия. Толщина стенки сваи 3, 5 -4 мм, винтовой части 4 мм. Свая покрывается защитным антикоррозийным составом. Несущая способность стандартной сваи составляет 4 -5 тонн. В зависимости от грунта и требуемой несущей способности диаметр сваи может быть от 57 мм до 325 и выше, а длина от 1600 до 11 метров. При этом диаметр лопасти может составлять от 250 мм до 800 мм. Если длина сваи требуется больше, то при вкручивании применяют несколько колен, которые соединяют специальной муфтой или сваривают. 40

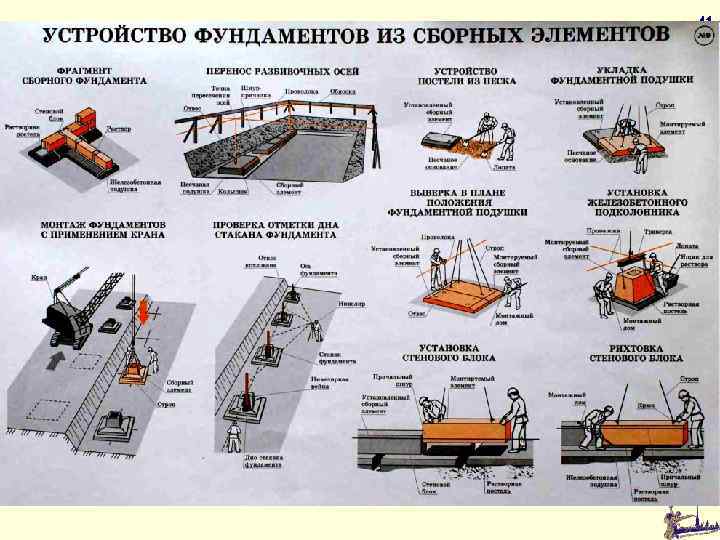

41 41

Стены и требования, предъявляемые к ним 42 Стены - вертикальные конструкции, ограждающие внутренний объем Стены и требования, предъявляемые к ним 42 Стены - вертикальные конструкции, ограждающие внутренний объем здания от внешнего пространства (наружные стены), а также разделяющие объем здания на отдельные блоки или помещения (внутренние стены). Основные требования, предъявляемые к стенам: - прочность; - устойчивость; - теплоустойчивость; - звукоизоляционная способность; - огнестойкость; - долговечность; - индустриальность; - архитектурная выразительность; - экономичность. Стены могут нести нагрузку не только от собственного веса, но и от вышележащих частей здания (перекрытий, крыши и др. ), осуществляя несущую функцию. Стены, воспринимающие, кроме собственного веса, нагрузку и от других конструкций и передающие ее фундаментам, называют несущими. Стены, опирающиеся на фундаменты и несущие нагрузку от собственного веса по всей высоте, но не воспринимающие нагрузки от других частей здания, носят название самонесущих. Стены, которые служат только ограждениями и свой собственный вес несут в пределах лишь одного этажа, опираясь на другие важные элементы здания, называют ненесущими.

КЛАССИФИКАЦИЯ СТЕН По роду применяемых материалов 43 По характеру работы Несущие; Самонесущие; Навесные. - КЛАССИФИКАЦИЯ СТЕН По роду применяемых материалов 43 По характеру работы Несущие; Самонесущие; Навесные. - Каменные (из искусственных и естественных камней); - Деревянные; - Грунтовые; - Из синтетических материалов. По конструкции и способу возведения - Бревенчатые; - Брусчатые; - Каркасные; - Щитовые. - Из мелкоштучных элементов (мелких камней); - Из крупных камней (блоков); - Монолитные; - Крупнопанельные. - Сплошные, - Облегченные, - Из легкобетонных и керамических камней.

Стены из панелей Конструкция панелей: а — однослойная, б — двухслойная, в — трехслойная. Стены из панелей Конструкция панелей: а — однослойная, б — двухслойная, в — трехслойная. Однослойные панели изготовляют из одного материала, который выполняет одновременно несущие, тепло-, влаго- и ветрозащитные функции. Двухслойные панели состоят из двух слоев бетона. Внутренний слой изготовляется из тяжелого плотного армированного бетона толщиной 60 - 80 мм, который выполняет несущие функции. Теплозащитные функции выполняет наружный слой из легкого или ячеистого бетона. Трехслойные панели состоят из двух несущих железобетонных плит и слоя утеплителя между ними. Толщина наружного железобетонного слоя по требованиям огнестойкости и для защиты арматуры от коррозии принимается 40 - 50 мм, а внутреннего - 50 - 100 мм. В качестве утеплителя применяются легкие и ячеистые бетоны, пеностекло, фибролит, поропласт, минераловатные плиты и др. 44

45 45

46 46

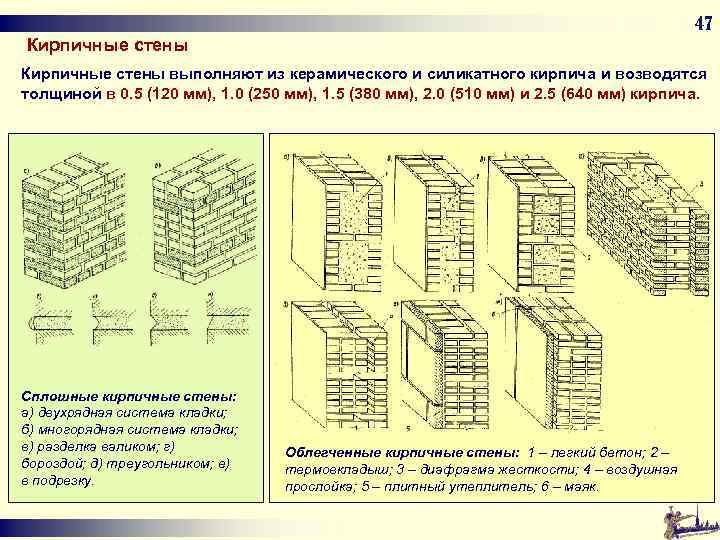

47 Кирпичные стены выполняют из керамического и силикатного кирпича и возводятся толщиной в 0. 47 Кирпичные стены выполняют из керамического и силикатного кирпича и возводятся толщиной в 0. 5 (120 мм), 1. 0 (250 мм), 1. 5 (380 мм), 2. 0 (510 мм) и 2. 5 (640 мм) кирпича. Сплошные кирпичные стены: а) двухрядная система кладки; б) многорядная система кладки; в) разделка валиком; г) бороздой; д) треугольником; е) в подрезку. Облегченные кирпичные стены: 1 – легкий бетон; 2 – термовкладыш; 3 – диафрагма жесткости; 4 – воздушная прослойка; 5 – плитный утеплитель; 6 – маяк.

48 Стены из керамических и легкобетонных камней а), б) камни с 7 и 18 48 Стены из керамических и легкобетонных камней а), б) камни с 7 и 18 вертикальными пустотами; в) кладка стены из керамических камней; г), д) трехпустотные легкобетонные камни; е), ж) то же, с щелевидными пустотами; з), и) кладка из трехпустотных камней в 1 и ½ камня; к), л) то же, из щелевидных камней.

Сэндвич панели 49 Панели представляют собой два листа предварительно окрашенного металла, между которыми находится Сэндвич панели 49 Панели представляют собой два листа предварительно окрашенного металла, между которыми находится наполнитель из полиуретана, не содержащего углерод-фтор-хлорид соединений, или из минеральной ваты. Панели могут производиться различными подлине, ширине и толщине, имеется широкий выбор цветов и ВОЗМОЖНОСТЬ горизонтального и вертикального применения.

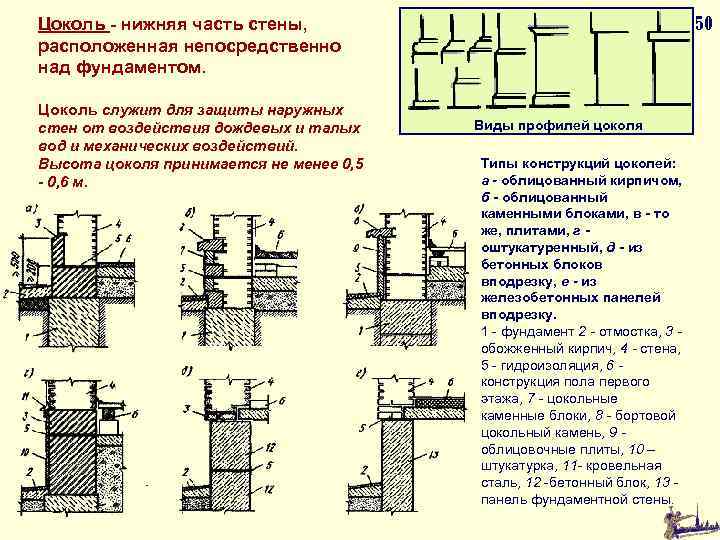

50 Цоколь - нижняя часть стены, расположенная непосредственно над фундаментом. Цоколь служит для защиты 50 Цоколь - нижняя часть стены, расположенная непосредственно над фундаментом. Цоколь служит для защиты наружных стен от воздействия дождевых и талых вод и механических воздействий. Высота цоколя принимается не менее 0, 5 - 0, 6 м. Виды профилей цоколя Типы конструкций цоколей: а - облицованный кирпичом, б - облицованный каменными блоками, в - то же, плитами, г - оштукатуренный, д - из бетонных блоков вподрезку, е - из железобетонных панелей вподрезку. 1 - фундамент 2 - отмостка, 3 - обожженный кирпич, 4 - стена, 5 - гидроизоляция, 6 - конструкция пола первого этажа, 7 - цокольные каменные блоки, 8 - бортовой цокольный камень, 9 - облицовочные плиты, 10 – штукатурка, 11 - кровельная сталь, 12 -бетонный блок, 13 панель фундаментной стены.

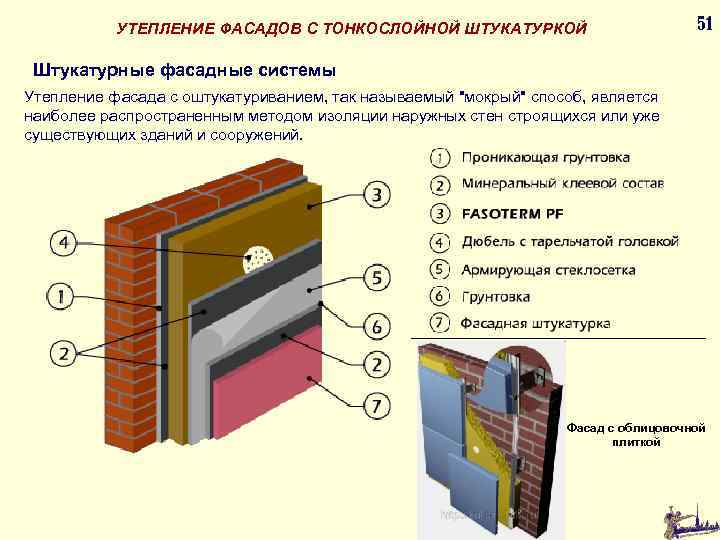

УТЕПЛЕНИЕ ФАСАДОВ С ТОНКОСЛОЙНОЙ ШТУКАТУРКОЙ 51 Штукатурные фасадные системы Утепление фасада с оштукатуриванием, так УТЕПЛЕНИЕ ФАСАДОВ С ТОНКОСЛОЙНОЙ ШТУКАТУРКОЙ 51 Штукатурные фасадные системы Утепление фасада с оштукатуриванием, так называемый "мокрый" способ, является наиболее распространенным методом изоляции наружных стен строящихся или уже существующих зданий и сооружений. Фасад с облицовочной плиткой

УТЕПЛЕНИЕ ФАСАДОВ С ТОЛСТОСЛОЙНОЙ ШТУКАТУРКОЙ 52 Фасад с облицовочным кирпичом УТЕПЛЕНИЕ ФАСАДОВ С ТОЛСТОСЛОЙНОЙ ШТУКАТУРКОЙ 52 Фасад с облицовочным кирпичом

53 Перегородки Детали перегородок: а) крепление к перекрытию; б), в) крепление к стене; г), 53 Перегородки Детали перегородок: а) крепление к перекрытию; б), в) крепление к стене; г), д) опирание на перекрытие; е) опирание на кирпичную стену; ж) опирание столярной перегородки. Конструкции перегородок: а) крупнопанельных гипсобетонных межкомнатных; б) межквартирных; в) из гипсовых плит; г) из шлакобетонных камней; д) из керамических камней; е) щитовых из трехслойных щитов.

 Назначение и требования к перекрытиям Перекрытие - это конструкция, разделяющая внутренний объем здания Назначение и требования к перекрытиям Перекрытие - это конструкция, разделяющая внутренний объем здания на этажи. Являясь элементом несущего остова здания, перекрытие одновременно представляет собой горизонтальную диафрагму, которая придает зданию необходимую жесткость и устойчивость в поперечном направлении. Основными требованиями, предъявляемыми к перекрытиям, являются: • прочность и жесткость; • звуко- и теплоизоляция; • долговечность и огнестойкость; • индустриальность и экономичность. К перекрытиям могут предъявляться и специальные требования, которые определяются особенностями функционального или технологического процесса. 54

 Классификация перекрытий 55 Перекрытия По материалу По металлическим балкам По конструктивному решению Балочные Классификация перекрытий 55 Перекрытия По материалу По металлическим балкам По конструктивному решению Балочные Деревянные Железобетонные Плитные Безбалочные Балочные Сборные Совмещенные Монолитные Сборно-монолитные Перекрытия играют весьма существенную роль в обеспечении пространственной жесткости здания, т. е. неизменяемости его конструктивной схемы под действием всех возможных нагрузок.

 Особенности конструктивных решений перекрытий 56 Перекрытия, в зависимости от их расположения в здании, Особенности конструктивных решений перекрытий 56 Перекрытия, в зависимости от их расположения в здании, бывают междуэтажные, разделяющие смежные по высоте этажи; чердачные, отделяющие верхний этаж от чердака; нижние, отделяющие нижний этаж от грунта, и надподвальные, отделяющие первый этаж от подвала. По верху междуэтажных перекрытий настилают полы в зависимости от назначения и режима эксплуатации помещения. А нижняя поверхность перекрытия (или покрытия) образует потолок для нижележащего помещения. Отдельными опорами называют стойки (столбы или колонны), предназначенные для поддержания перекрытий, крыши, а иногда и стен и передачи нагрузки от них непосредственно на фундаменты. Перекрытия могут опираться или непосредственно на колонны, или, что чаще, на уложенные по ним мощные балки, называемые прогонами. Балочные перекрытия состоят из балок и межбалочного заполнения. Балки выполняют несущие функции, воспринимая все виды постоянных и временных нагрузок. Межбалочное заполнение выполняет ограждающие функции и придает перекрытию необходимые качества.

"Железобетонные перекрытия, которые монтируются без Перекрытия по сборным железобетонным крана"- монтаж балок и блок-вкладышей балкам с накатом из сплошных плит (а) и с заполнением двухпустотными вкладышами(б): 1 — гипсобетониая плита (настил); 2 — легкобетонный вкладыш; 3 — дощатый пол; 4 — звукоизоляционная прокладка; 5 — лага; 6 — затирка; 7 — оргалит; 8 - толь; 9 — легкий бетон; 10 — чистый пол; 11— засыпка (из шлака) Укладка бетона на перекрытие 57

По роду материалов различают перекрытия по железобетонным, металлическим и деревянным балкам. 58 Перекрытия по По роду материалов различают перекрытия по железобетонным, металлическим и деревянным балкам. 58 Перекрытия по железобетонным балкам: а) несущая железобетонная балка; б) камень-вкладыш; в) плита наката; г) конструкция перекрытия с плитным накатом; д) то же, с камнями - вкладышами; е) опирание железобетонных балок на наружные стены; ж) на внутренние стены.

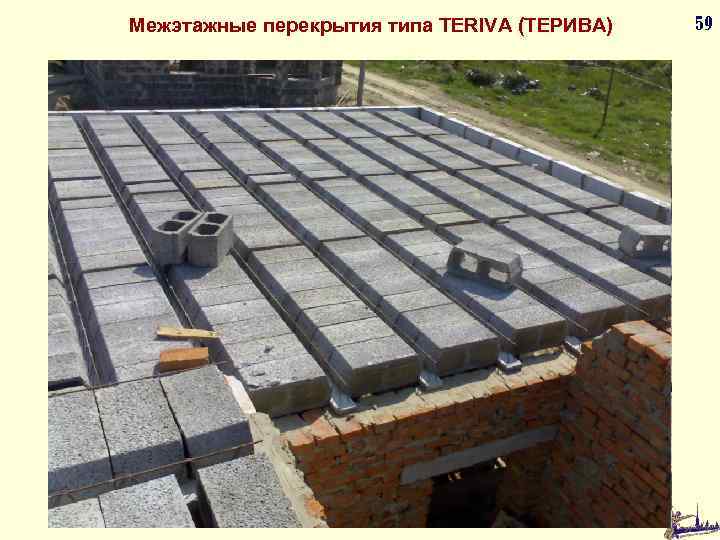

Межэтажные перекрытия типа TERIVA (ТЕРИВА) 59 Межэтажные перекрытия типа TERIVA (ТЕРИВА) 59

Перекрытия по железобетонным балкам 60 Перекрытия по железобетонным балкам (размеры в мм): А - Перекрытия по железобетонным балкам 60 Перекрытия по железобетонным балкам (размеры в мм): А - с межбалочным заполнением в виде легкобетонных плит; Б - с заполнением межбалочных пустотелыми легкобетонными блоками; 1 - балки железобетонные; 2 - легкобетонные плиты; 3 - пустотелые блоки; 4 - цементный раствор; 5 - засыпка шлаком (песком); 6 - звукоизоляционная прокладка (оргалит); 7 - лага; 9 - толь; 10 - шлакобетон; 11 - пол из линолеума на мастике; 12 - дощатый пол.

61 Перекрытия из панелей и настилов Виды настилов: Конструкции опирания и примыкания настилов: а) 61 Перекрытия из панелей и настилов Виды настилов: Конструкции опирания и примыкания настилов: а) опирание на наружную стену; б) на внутреннюю стену; в) примыкание к стене; г) примыкание друг к другу а) многопустотный с круглыми пустотами; б) то же с овальными пустотами; в) сплошной; г) ребристый

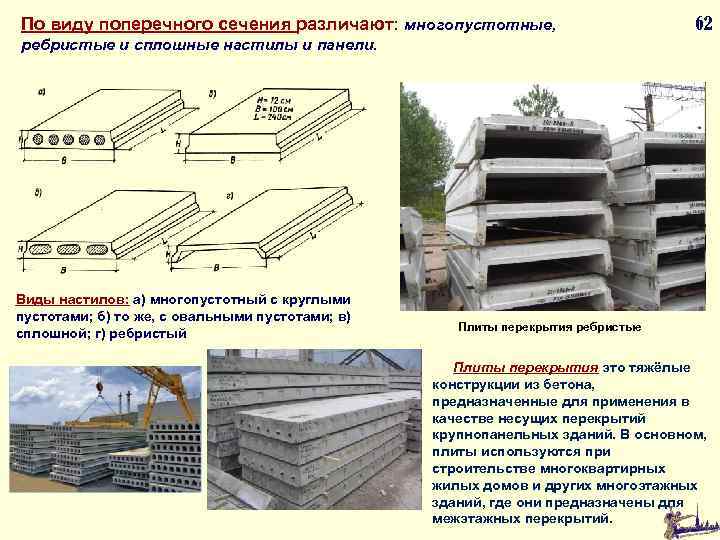

По виду поперечного сечения различают: многопустотные, 62 ребристые и сплошные настилы и панели. Виды По виду поперечного сечения различают: многопустотные, 62 ребристые и сплошные настилы и панели. Виды настилов: а) многопустотный с круглыми пустотами; б) то же, с овальными пустотами; в) сплошной; г) ребристый Плиты перекрытия ребристые Плиты перекрытия это тяжёлые конструкции из бетона, предназначенные для применения в качестве несущих перекрытий крупнопанельных зданий. В основном, плиты используются при строительстве многоквартирных жилых домов и других многоэтажных зданий, где они предназначены для межэтажных перекрытий.

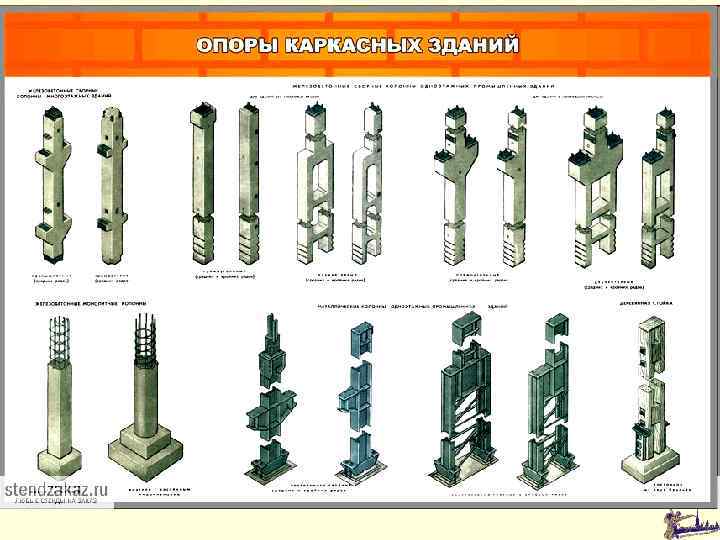

63 63

Перекрытия по металлическим балкам 64 Перекрытия по металлическим балкам 64

Перекрытия по деревянным балкам 65 а) балка сплошного сечения; б) виды сечений составных балок Перекрытия по деревянным балкам 65 а) балка сплошного сечения; б) виды сечений составных балок перекрытия. Конструкция деревянного междуэтажного перекрытия: 1— черепные бруски, 2 - балка, 3 - паркет, 4 - черный пол, 5 — лага, 6 - штукатурка, 7 — накат, 8 — смазка глиной, 9 — засыпка.

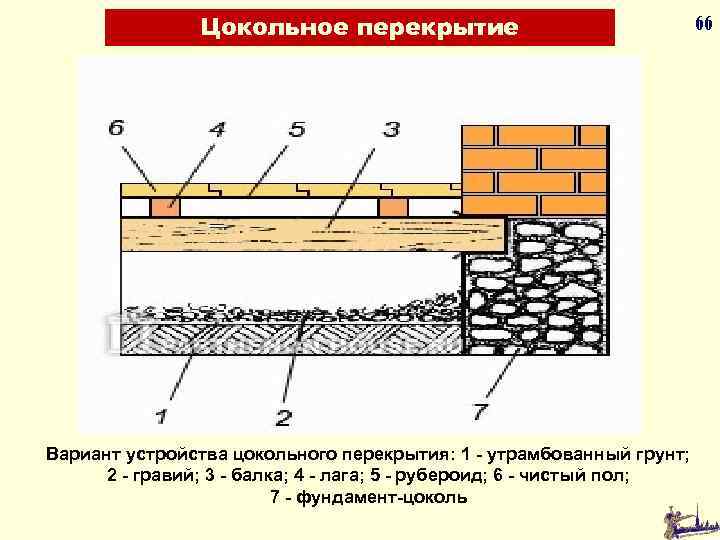

Цокольное перекрытие 66 Вариант устройства цокольного перекрытия: 1 - утрамбованный грунт; 2 - гравий; Цокольное перекрытие 66 Вариант устройства цокольного перекрытия: 1 - утрамбованный грунт; 2 - гравий; 3 - балка; 4 - лага; 5 - рубероид; 6 - чистый пол; 7 - фундамент-цоколь

Опирание деревянных балок на каменные стены: 67 67 1 - антисептированная часть балки, 2 Опирание деревянных балок на каменные стены: 67 67 1 - антисептированная часть балки, 2 - анкер, 3 - заделка раствором, 4 - два слоя толя на смоле, 5 - гвоздь, 6 - два слоя толя, 7 - стальная накладка 50 х 6 мм Заделка деревянных балок в стены 1 - деревянная балка, 4 - черепной брусок, 5 - дощатый накат, 6 - смазка и засыпка, 7 - лага, 8 - «чистый» пол, 9 - плинтус, 10 - Заделка стыков при опирании деревянных балок на каменные антисептированный конец балки, 11 раствор. стены: д - открытая заделка, е – закрытая заделка.

Диффузия влаги в деревянной балке 68 Диффузия водяного пара в деревянной балке: 1 - Диффузия влаги в деревянной балке 68 Диффузия водяного пара в деревянной балке: 1 - кирпичная стена; 2 - слой штукатурки; 3 - воздушный зазор между торцом деревянной балки и кирпичом; 4 - плинтус; 5 - пол из шпунтованных досок; 6 - деревянные доски; 7 - водяные пары; 8 - жидкая влага; 9 - рубероид или толь

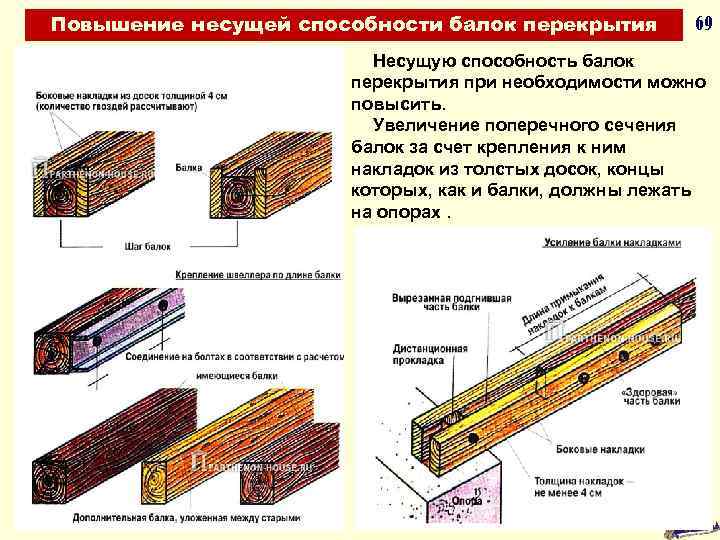

Повышение несущей способности балок перекрытия 69 Несущую способность балок перекрытия при необходимости можно повысить. Повышение несущей способности балок перекрытия 69 Несущую способность балок перекрытия при необходимости можно повысить. Увеличение поперечного сечения балок за счет крепления к ним накладок из толстых досок, концы которых, как и балки, должны лежать на опорах.

Виды деревянных перекрытий а - чердачное перекрытие с утеплением по верхней обшивке; б - Виды деревянных перекрытий а - чердачное перекрытие с утеплением по верхней обшивке; б - перекрестное чердачное утепление; в - надподвальное перекрытие с межбалочным утеплением; 1 - балки перекрытия; 2 - дощатая обшивка; 3 - пароизоляция; 4 - первый слой утеплителя; 5 - арматурная сетка; 6 - паропроницаемая стяжка; 7 - деревянный (дощатый) накат; 8 - перекрестный каркас; 9 - дощатая обшивка; 10 - второй слой утеплителя; 11 - черепной брусок; 12 - деревянный пол; 13 - плинтус; 14 - щель воздухообмена. 70

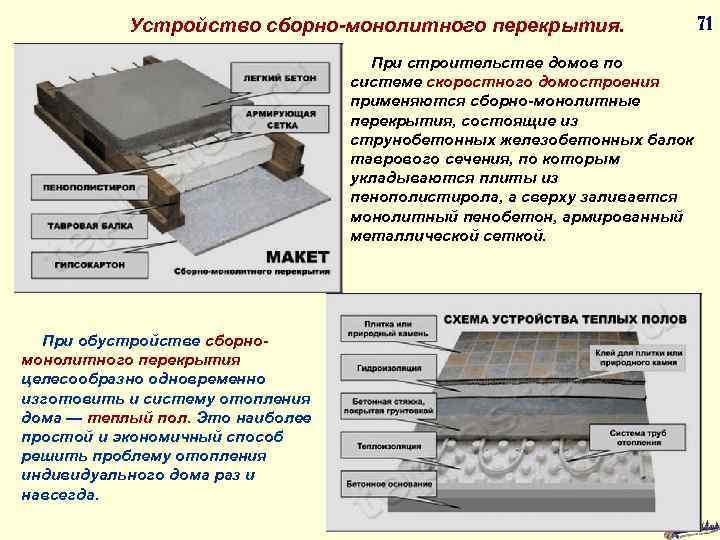

Устройство сборно-монолитного перекрытия. 71 При строительстве домов по системе скоростного домостроения применяются сборно-монолитные перекрытия, Устройство сборно-монолитного перекрытия. 71 При строительстве домов по системе скоростного домостроения применяются сборно-монолитные перекрытия, состоящие из струнобетонных железобетонных балок таврового сечения, по которым укладываются плиты из пенополистирола, а сверху заливается монолитный пенобетон, армированный металлической сеткой. При обустройстве сборномонолитного перекрытия целесообразно одновременно изготовить и систему отопления дома — теплый пол. Это наиболее простой и экономичный способ решить проблему отопления индивидуального дома раз и навсегда.

72 Типы монолитных железобетонных перекрытий: а) безбалочное; б) ребристое; в) ребристое кессонное; г) сборно-монолитное. 72 Типы монолитных железобетонных перекрытий: а) безбалочное; б) ребристое; в) ребристое кессонное; г) сборно-монолитное.

73 Конструкции перекрытий: (а, б), чердачных перекрытий (покрытий); (в, г) перекрытий над холодными подвалами. 73 Конструкции перекрытий: (а, б), чердачных перекрытий (покрытий); (в, г) перекрытий над холодными подвалами. Совмещенная крыша на ребристых панелях: 1 - ригель каркаса (балки, фермы); 2 - несущий элемент покрытия; 3 - пароизоляция; 4 - утеплитель; 5 - стяжка; 6 - кровля; 7 - защитный слой.

Назначение крыш (покрытий) и требования к ним Крыша - наружная несущая и ограждающая конструкция Назначение крыш (покрытий) и требования к ним Крыша - наружная несущая и ограждающая конструкция здания, которая воспринимает вертикальные (в том числе снеговые) и горизонтальные нагрузки и воздействия (ветровая нагрузка), обеспечивающая защиту здания от атмосферных осадков сверху, от потерь тепла в зимнее время и перегрева в летний период. Крыш а состоит из несущей части - покрытия, передающего нагрузку от снега, ветра и собственного веса крыши на стены и отдельные опоры, и наружной оболочки - кровли. Верхняя водонепроницаемая оболочка крыши называется кровлей. Крыша вместе с чердачным перекрытием образует покрытие здания. Конструкция крыши 74

Требования, предъявляемые к крышам 75 • обладать водонепроницаемостью; • обеспечивать нормальную температуру и влажность Требования, предъявляемые к крышам 75 • обладать водонепроницаемостью; • обеспечивать нормальную температуру и влажность воздуха в помещениях; • не допускать образования конденсата на внутренних поверхностях покрытий крыш; • выдерживать снеговые и ветровые нагрузки; • быть устойчивыми к атмосферным воздействиям (солнечной радиации, перепаду температур, химическому и кислотному воздействию); • обеспечивать защиту от шума; • противостоять коррозии, гниению, жизнедеятельности насекомых и микроорганизмов; • быть ремонтопригодными и экономичными в эксплуатации; • сопротивляться механическим нагрузкам.

Классификация покрытий (крыш) Крыша - это верхняя ограждающая конструкция здания. Состоит из несущей части Классификация покрытий (крыш) Крыша - это верхняя ограждающая конструкция здания. Состоит из несущей части (стропил, ферм, прогонов, панелей и т. п. ), передающей нагрузку от снега, ветра и собственного веса крыши на стены и отдельные опоры, и наружной оболочки - кровли. 76

В покрытии могут применяться следующие 77 основные слои (сверху вниз): - Кровельный материал, на В покрытии могут применяться следующие 77 основные слои (сверху вниз): - Кровельный материал, на который при необходимости наносится дополнительный слой (балласт, посыпка) ; Гидроизоляционный слой (на пологих крышах) – дополнительно изолирует внутренние слои крыши от проникновения атмосферной влаги; Теплоизоляция – обеспечивает стабильную температуру воздуха в помещениях под крышей; Пароизоляция – препятствует проникновению водяного пара изнутри здания в конструкцию крыши; Основание – несущая конструкция.

Устройство теплоизоляции плоской кровли по ребристой железобетонной плите 78 1. Основание из ребристых плит Устройство теплоизоляции плоской кровли по ребристой железобетонной плите 78 1. Основание из ребристых плит с минимальной толщиной в сечении не менее 50 мм. 2. Пароизоляция (пленка полиэтиленовая) толщиной не более 4 мм. 3. Слой из пенополистирольных плит KNAUF Therm® Roof 70 мм, размер 1000× 1200 мм. 4. Сборная стяжка из цементостружечные плиты толщиной 10 мм каждая, два слоя. 5. Слой толщиной 8 мм рулонного наплавляемого битумного или битумно-полимерного водостойкого материала.

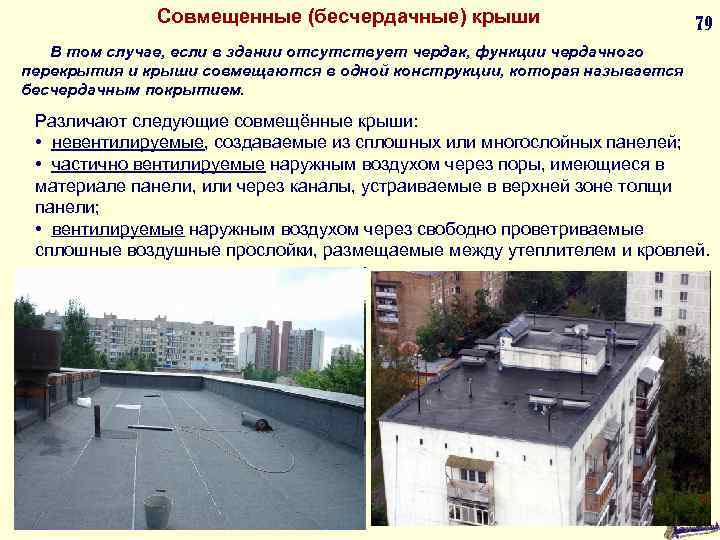

Совмещенные (бесчердачные) крыши 79 В том случае, если в здании отсутствует чердак, функции чердачного Совмещенные (бесчердачные) крыши 79 В том случае, если в здании отсутствует чердак, функции чердачного перекрытия и крыши совмещаются в одной конструкции, которая называется бесчердачным покрытием. Различают следующие совмещённые крыши: • невентилируемые, создаваемые из сплошных или многослойных панелей; • частично вентилируемые наружным воздухом через поры, имеющиеся в материале панели, или через каналы, устраиваемые в верхней зоне толщи панели; • вентилируемые наружным воздухом через свободно проветриваемые сплошные воздушные прослойки, размещаемые между утеплителем и кровлей.

80 Организация водостока с совмещенных крыш Конструкции организованного водоотвода с крыш: а) внутренний; б) 80 Организация водостока с совмещенных крыш Конструкции организованного водоотвода с крыш: а) внутренний; б) наружный; 1 — сливной патрубок, 2 — крышкаколпак, 3 — воровка, 4 — кровельный ковер, 5 — верхний фланец, 6 — одслойная комплексная панель, 7 — асбестоцементная труба диаметром 200 мм, 8 — упругая прокладка, 9 — утеплитель, 10 — нижний прижимный фланец, 11 — панель покрытия, 12 — цементная стяжка, 13 — кровельный ковер, 14 — отгиб по месту, 15 — деревянная антисептированная рейка, 16 — желоб, 17 — металлический слив, 18 — костыль, 19 — водосточная труба

81 Сборные железобетонные чердачные крыши Крыша из ребристых панелей: а — с карнизными блоками, 81 Сборные железобетонные чердачные крыши Крыша из ребристых панелей: а — с карнизными блоками, б — без карнизных блоков, 1 — ребристая панель, 2 — прогон, 3 — чердачное перекрытие, 4 — ребристая панель с карнизным свесом, 5 — бронированный рубероид Крыша из волнистых панелей: а — профиль панели, б — стык панелей, в — общий вид панели, г — стык панелей в коньке, д — вариант панели с отверстием для вентиляционной шахты, е — общий вид крыши, 1 — битум, 2 — петли, 3 — цементный раствор.

82 Чердачные скатные крыши Основные типы форм чердачных скатных крыш: а — односкатная, б 82 Чердачные скатные крыши Основные типы форм чердачных скатных крыш: а — односкатная, б — двускатная, в — крыша с мансардой, г — шатровая, д. е — общий вид и план крыши дома, ж — пример построения ската крыши, и, к — полувальмовые торцы двускатной крыши, л—о — схемы проветривания чердаков и воздушных прослоек крыши, и — схема образования наледи на карнизе, р — схема слухового окна, с — обозначения уклонов крыши, 1 — свес крыши, 2 — слуховое окно, 3 — тимпан фронтона, 4 — фронтон, 5 — конек, 6 — скат, 7 — щипец, 8 — ендова, 9 — накосное ребро, 10 — вальма, 11 — полувальма, 12 — приточное вентиляционное отверстие, 13 — вытяжное отверстие, 14 — снег и наледь на карнизе, 15 — решетка жалюзи

Устройство крыши Крыша дома состоит из следующих элементов: 1. Скат – наклонные плоскости крыши. Устройство крыши Крыша дома состоит из следующих элементов: 1. Скат – наклонные плоскости крыши. 2. Стропила – служат основой для скатов. 3. Обрешетка- так же служит основой для скатов. 4. Мауэрлат – опоры для нижних концов стропил. 5. Конек – так называют горизонтальные ребра. 6. Ендовы и разжелобки – входящие углы, образованные пересечением скатов. 7. Карнизный свес - края кровли над стенами здания (располагаются горизонтально, выступают за контур наружных стен). 8. Настенный желоб – сток для дождевой воды. 9. Водоприемные воронки – отвод дождевой воды. 10. Водосточные трубы – отвод воды. 11. Фронтонный свес – края кровли над стенами, располагаются наклонно. 12. Наклонные и горизонтальные ребра- пересечения скатов. 83

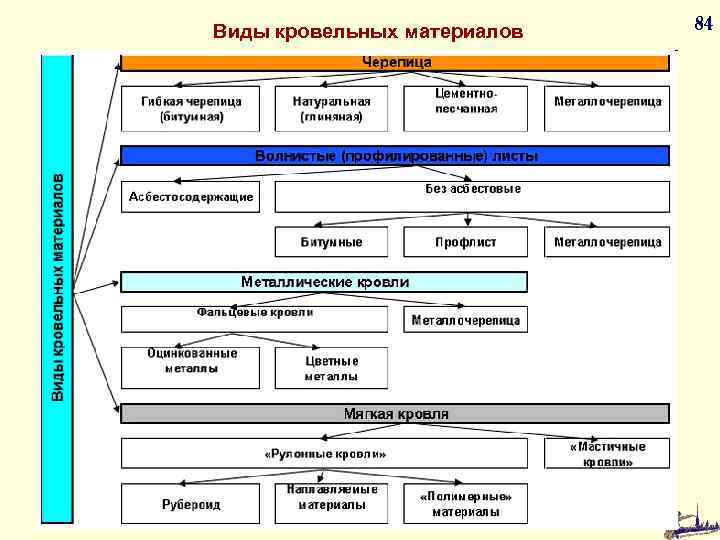

Виды кровельных материалов 84 Виды кровельных материалов 84

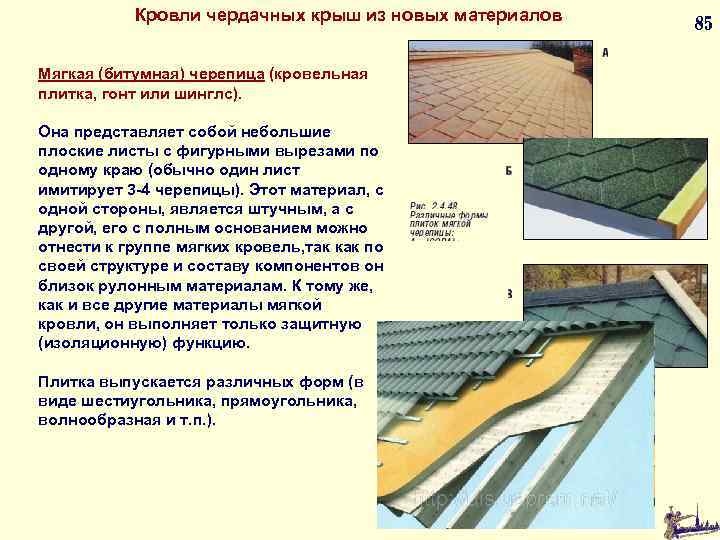

Кровли чердачных крыш из новых материалов Мягкая (битумная) черепица (кровельная плитка, гонт или шинглс). Кровли чердачных крыш из новых материалов Мягкая (битумная) черепица (кровельная плитка, гонт или шинглс). Она представляет собой небольшие плоские листы с фигурными вырезами по одному краю (обычно один лист имитирует 3 -4 черепицы). Этот материал, с одной стороны, является штучным, а с другой, его с полным основанием можно отнести к группе мягких кровель, так как по своей структуре и составу компонентов он близок рулонным материалам. К тому же, как и все другие материалы мягкой кровли, он выполняет только защитную (изоляционную) функцию. Плитка выпускается различных форм (в виде шестиугольника, прямоугольника, волнообразная и т. п. ). 85

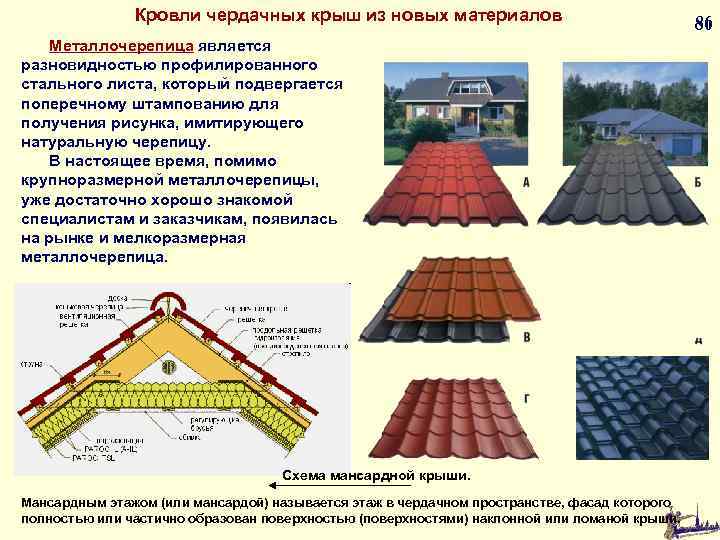

Кровли чердачных крыш из новых материалов Металлочерепица является разновидностью профилированного стального листа, который подвергается Кровли чердачных крыш из новых материалов Металлочерепица является разновидностью профилированного стального листа, который подвергается поперечному штампованию для получения рисунка, имитирующего натуральную черепицу. В настоящее время, помимо крупноразмерной металлочерепицы, уже достаточно хорошо знакомой специалистам и заказчикам, появилась на рынке и мелкоразмерная металлочерепица. Схема мансардной крыши. Мансардным этажом (или мансардой) называется этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши. 86

Лестницы. Лестницы служат путями сообщения между помещениями различных этажей и одновременно являются основными путям Лестницы. Лестницы служат путями сообщения между помещениями различных этажей и одновременно являются основными путям эвакуации людей из здания при пожаре и в других аварийных случаях. Лестницы состоят из маршей, лестничных площадок и ограждения с перилами. Все элементы лестницы размещаются в специальном помещении, которое называют лестничной клеткой. Марш состоит из ряда ступеней и поддерживающих их наклонных балок – косоуров. Своими концами косоуры опираются на несущие элементы лестничных площадок. Лестничные площадки различают этажные, располагаемые на уровне этажей, и междуэтажные. 87

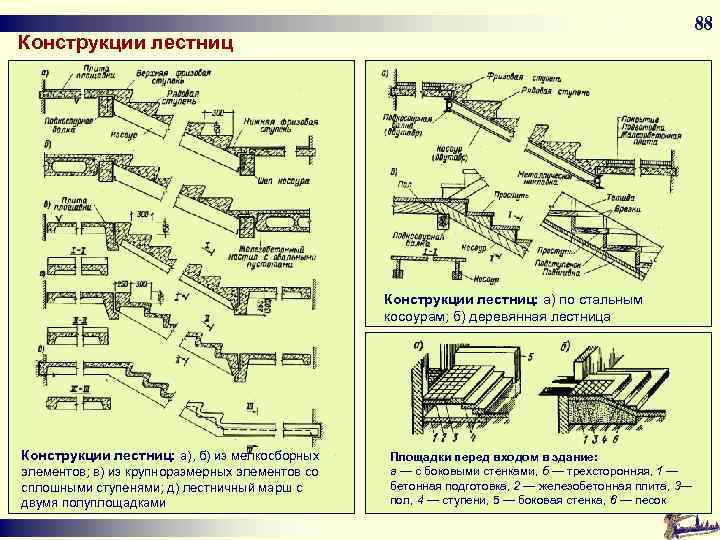

88 Конструкции лестниц: а) по стальным косоурам; б) деревянная лестница Конструкции лестниц: а), б) 88 Конструкции лестниц: а) по стальным косоурам; б) деревянная лестница Конструкции лестниц: а), б) из мелкосборных элементов; в) из крупноразмерных элементов со сплошными ступенями; д) лестничный марш с двумя полуплощадками Площадки перед входом в здание: а — с боковыми стенками, б — трехсторонняя, 1 — бетонная подготовка, 2 — железобетонная плита, 3— пол, 4 — ступени, 5 — боковая стенка, 6 — песок

Вопрос 3. Техническая эксплуатация зданий — это комплекс мероприятий, которые обеспечивают безотказную работу всех Вопрос 3. Техническая эксплуатация зданий — это комплекс мероприятий, которые обеспечивают безотказную работу всех элементов и систем здания в течение нормативного срока службы, функционирование здания по назначению. Использование здания по назначению является основной целью его эксплуатации. Функционирование здания включает в себя период от окончания строительства и начала эксплуатации, а также период ремонта здания, до окончания эксплуатации. Техническая эксплуатация зданий состоит из: - технического обслуживания; - системы ремонтов; - санитарного содержания. Система технического обслуживания включает в себя обеспечение нормативных режимов и параметров, наладку инженерного оборудования, технические осмотры зданий и конструкций. Система ремонтов состоит из текущего и капитального ремонтов. Санитарное содержание зданий заключается в уборке общественных помещений, придомовой территории, сборе мусора. 89

ЦЕЛЬЮ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИЕЙ ЗДАНИЙ И СООРУЖЕНИЙ 90 ЯВЛЯЕТСЯ ПОДДЕРЖАНИЕ В НИХ ЗАДАННЫХ ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВ ЦЕЛЬЮ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИЕЙ ЗДАНИЙ И СООРУЖЕНИЙ 90 ЯВЛЯЕТСЯ ПОДДЕРЖАНИЕ В НИХ ЗАДАННЫХ ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВ В ТЕЧЕНИЕ УСТАНОВЛЕННОГО СРОКА СЛУЖБЫ. Техническая эксплуатация включает в себя: 1. Уход за конструкциями и инженерным оборудованием. а) Поддержание в помещениях требуемого температурного режима и санитарного состояния. б) Подготовка конструкций и оборудования к сезонной эксплуатации. в) Уход за конструкциями. г) Техническое обслуживание оборудования. 2. Контроль параметров эксплуатационной пригодности и диагностика повреждений. а) Общие (сезонные) осмотры и инструментальный контроль параметров. б) Частичные осмотры и инструментальный контроль параметров. в) Внеочередные осмотры и инструментальный контроль параметров. 3. Ремонт конструкций и инженерного оборудования. а) Текущий (профилактический) ремонт: плановый; непредвиденный. б) Капитальный (восстановительный) ремонт: выборочный; комплексный.

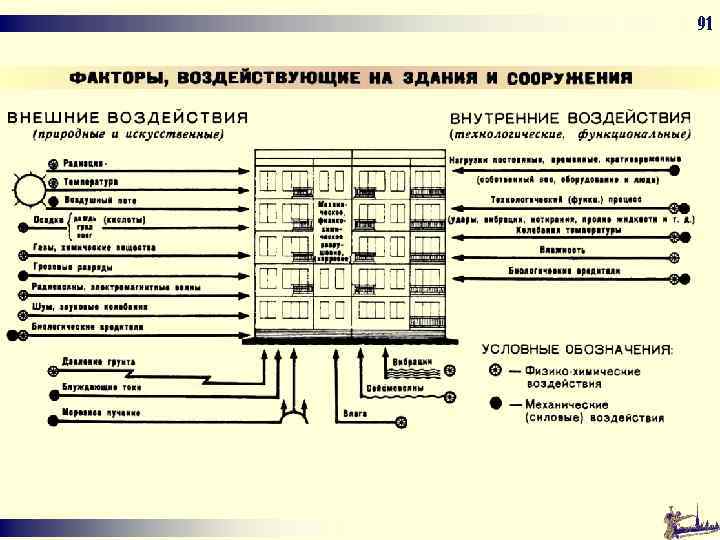

91 91

Нагрузки, действующие на дом 92 Нагрузки, действующие на дом 92

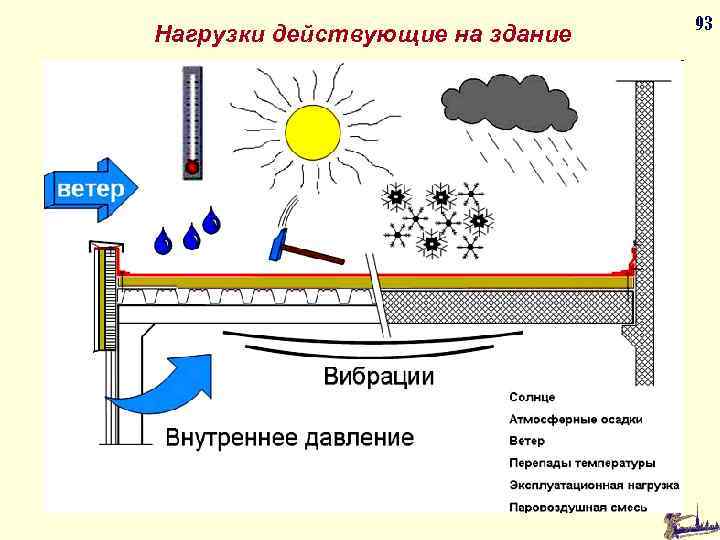

Нагрузки действующие на здание 93 Нагрузки действующие на здание 93

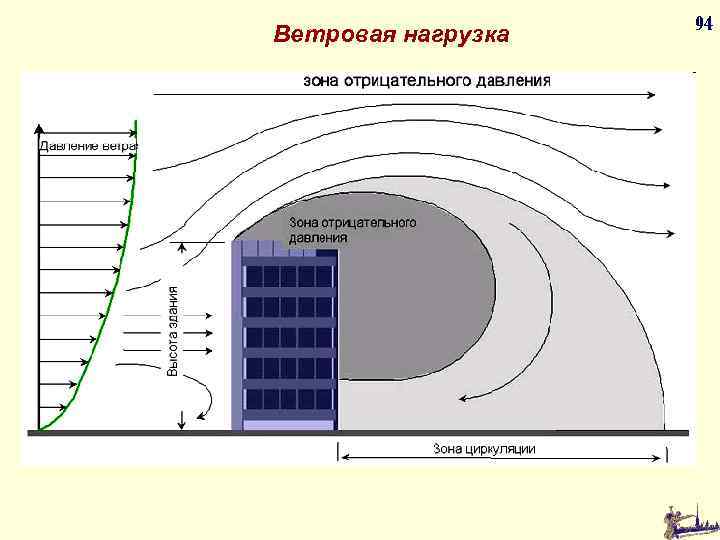

Ветровая нагрузка 94 Ветровая нагрузка 94

Паровоздушная смесь внутри помещений Давление пара внутри помещений большее время года выше чем давление Паровоздушная смесь внутри помещений Давление пара внутри помещений большее время года выше чем давление водяного пара снаружи, согласно законам физики разница в давлениях стремится выровняться, поэтому пар стремится пройти через ограждающую конструкцию в окружающую среду. 95

96 ХАРАКТЕРНЫЕ УЯЗВИМЫЕ МЕСТА И ДЕФЕКТЫ В КОНСТРУКЦИЯХ ЗДАНИЙ В КРЫШАХ: места сопряжения кровли 96 ХАРАКТЕРНЫЕ УЯЗВИМЫЕ МЕСТА И ДЕФЕКТЫ В КОНСТРУКЦИЯХ ЗДАНИЙ В КРЫШАХ: места сопряжения кровли с трубами и другими надстройками, с воронками внутренних водостоков; карнизы, утеплитель, защитная покраска кровли. В СТЕНАХ: стыки панелей, закладные детали и связи, утеплитель трехслойных панелей, простенки и перемычки, места прохождения водостоков, защитное покрытие. В ЦОКОЛЯХ: места сопряжения со стеной и с отмосткой, облицовочный защитный слой, горизонтальная гидроизоляция. В ПЕРЕКРЫТИЯХ: середина пролета, опорная часть, зоны увлажнения и сосредоточения нагрузок, швы между панелями, места прохождения труб. В КОЛОННАХ: места опирания балок и настилов, вертикальные грани (ребра). В ВОРОТАХ, ОКНАХ, ДВЕРЯХ: порталы и коробки, петли и запоры, нижние обвязки, защитное покрытие. В ФУНДАМЕНТАХ: места сопряжения с отмосткой, зона увлажнения и зона промерзания грунта. В ОСНОВАНИЯХ: зоны застоя или притока воды, увлажнение и вымывание основания, зона промерзания и пучения основания, зона перегрузки.

Основные термины Ремонт здания - комплекс строительных работ и организационно-технических мероприятий по устранению физического Основные термины Ремонт здания - комплекс строительных работ и организационно-технических мероприятий по устранению физического и морального износа, не связанных с изменением основных техникоэкономических показателей здания. Физический износ здания (элемента) - величина, характеризующая степень ухудшения технических и связанных с ними других эксплуатационных показателей здания (элемента) на определенный момент времени. Моральный износ здания - величина, характеризующая степень несоответствия основных параметров, определяющих условия проживания, объем и качество предоставляемых услуг современным требованиям. Реконструкция здания - комплекс строительных работ и организационно-технических мероприятий, связанных с изменением основных технико-экономических показателей (количества и площади квартир, строительного объема и общей площади здания, вместимости или пропускной способности или его назначения) в целях улучшения условий проживания, качества обслуживания, увеличения объема услуг. Периодичность ремонтов, лет Группа жилых зданий по капитальности текущего при общем износе здания, % капитального до 60 более 60 1 3 -5 2 -4 18 -25 2, 3 3 -5 2 -4 15 -20 4, 5 3 -5 2 -3 12 -15 6 3 -4 2 12 -15 97

Физический износ здания 98 Основными причинами физического износа являются воздействия природных факторов, а также Физический износ здания 98 Основными причинами физического износа являются воздействия природных факторов, а также технологических процессов, связанных с эксплуатацией здания. Процент износа зданий определяют по срокам службы или фактическому состоянию конструкций, пользуясь правилами оценки физического износа, где в таблицах устанавливаются признаки износа, количественная оценка и определяется физический износ конструкций и систем (в %). Физический износ устанавливают: — на основании визуального осмотра конструктивных элементов и определения процента потери или эксплуатационных свойств вследствие физического износа с помощью таблиц; — экспертным путем с оценкой остаточного срока службы; — расчетным путем; — инженерным обследованием зданий с определением стоимости работ, необходимых для восстановления его эксплуатационных свойств. Физический износ всего здания определяется сложением величин физического износа отдельных элементов здания: стен, перекрытий, крыши, кровли, полов, оконных и дверных устройств, отделочных работ, внутренних санитарно-технических и электротехнических устройств и других элементов.

Оценка технического состояния конструкций здания в зависимости от их физического износа Физический износ, % Оценка технического состояния конструкций здания в зависимости от их физического износа Физический износ, % Состояние конструкций или здания До 10 Хорошее 11 -20 Вполне удовлетворительное 21 -30 Удовлетворительное 31 -40 Не вполне удовлетворительное 41 -60 Неудовлетворительное 61 -80 Ветхое Более 80 Негодное Нормативный срок службы здания определяется преобладанием в нем тех или иных конструктивных элементов, имеющих различные сроки службы: - фундаменты бетонные 100 -125 лет; - стены кирпичные и крупнопанельные 125 лет; - перекрытия железобетонные 100 -125 лет; - перекрытия деревянные 60 лет; - полы из керамической плитки 80 лет; - полы паркетные 50 лет; - полы дощатые 30 -40 лет; - деревянные стропила и обрешетка 50 лет; - кровля из керамической черепицы 80 лет; - кровля из асбестоцементных листов 30 лет; - окна и двери в наружных стенах 40 лет; - элементы систем инженерного оборудования (вентили, задвижки, трубы и пр. ) 10 -20 лет. 99

Журнал учета (паспорт) технического состояния здания (сооружения) 100 Журнал учета (паспорт) технического состояния здания Журнал учета (паспорт) технического состояния здания (сооружения) 100 Журнал учета (паспорт) технического состояния здания (сооружения) - это документ, отражающий уровень общего технического состояния здания (сооружения) и подтверждающий факт эксплуатационной пригодности (непригодности) объекта. Паспорт технического состояния здания составляется на основании данных, полученных в ходе обследования и определения технического состояния здания (сооружения). Другими словами: сначала проводится обследование, затем - составление Паспорта Технического Состояния Здания (Сооружения) по результатам обследования. Составление паспорта технического состояния здания (сооружения) - мероприятие, которое проводится только один раз. Изменения же технического состояния объекта, которые зафиксированы последующими за паспортизацией обследованиями, заносят в паспорт в виде дополнений с указанием даты обследования и отдельно удостоверяют подписью владельца объекта и представителя организации, отвечающей за обследование (результатом которого были выявлены эти изменения).

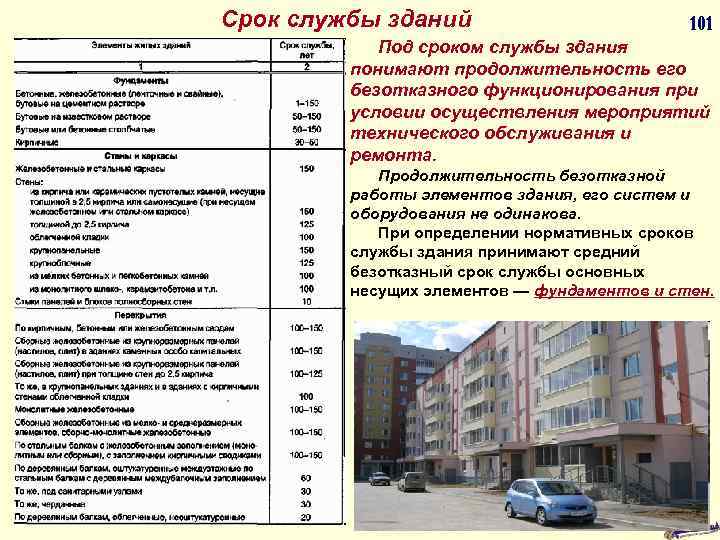

Срок службы зданий 101 Под сроком службы здания понимают продолжительность его безотказного функционирования при Срок службы зданий 101 Под сроком службы здания понимают продолжительность его безотказного функционирования при условии осуществления мероприятий технического обслуживания и ремонта. Продолжительность безотказной работы элементов здания, его систем и оборудования не одинакова. При определении нормативных сроков службы здания принимают средний безотказный срок службы основных несущих элементов — фундаментов и стен.

Ведомственные строительные 102 нормы ВСН 58 -88 (р) Москва 2004 «Положение об организации и Ведомственные строительные 102 нормы ВСН 58 -88 (р) Москва 2004 «Положение об организации и проведении реконструкции, ремонта и технического обслуживания зданий, объектов коммунального и социальнокультурного назначения» : (Утв. приказом Госкомархитектуры РФ при Госстрое СССР от 23 ноября 1988 г. N 312) 1. Общие положения. 2. Система технического обслуживания, ремонта и реконструкции зданий и объектов. 3. Техническое обслуживание зданий и объектов. 4. Текущий ремонт зданий и объектов. 5. Капитальный ремонт и реконструкция зданий и объектов. 6. Обеспечение системы технического обслуживания, ремонта и реконструкции зданий и объектов материально-техническими, трудовыми и финансовыми ресурсами. Приложение 1. Основные термины и определения. Приложение 2. Минимальная продолжительность эффективной эксплуатации зданий и объектов. Приложение 3. Минимальная продолжительность эффективной эксплуатации элементов зданий и объектов. Приложение 4. Перечень основных работ по техническому обслуживанию зданий и объектов.

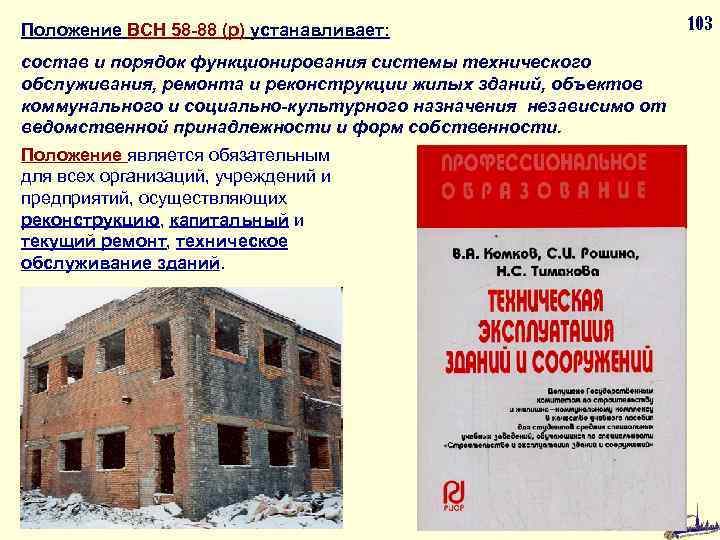

Положение ВСН 58 -88 (р) устанавливает: состав и порядок функционирования системы технического обслуживания, ремонта Положение ВСН 58 -88 (р) устанавливает: состав и порядок функционирования системы технического обслуживания, ремонта и реконструкции жилых зданий, объектов коммунального и социально-культурного назначения независимо от ведомственной принадлежности и форм собственности. Положение является обязательным для всех организаций, учреждений и предприятий, осуществляющих реконструкцию, капитальный и текущий ремонт, техническое обслуживание зданий. 103

104 104
