1. Основные данные боевой и технической характеристики машин 2. Вооружение базовых машин БТВТ 3. Система защиты и противопожарное оборудование базовых машин БТВТ 4. Средства связи, специальные системы и оборудование.
1. Устройство бронетанковой техники: учебное пособие: в 2 ч. Ч. 1 / И. Ю. Лепешинский, Е. В. Брусникин, С. Д. Герасимов, А. А. Русанов, Д. В. Погодаев. – Омск: Изд-во Ом. ГТУ, 2011. С. 108 -145. 2. Общее устройство боевой машины пехоты БМП-2: учеб. пособие / И. Ю. Лепешинский, К. С. Крюков, А. В. Пепеляев, С. Д. Герасимов, В. П. Погодаев, А. И. Луцук, К. А. Манченко. - Омск: Изд-во Ом. ГТУ, 2010. -268 с. 3. Конструкция многоцелевых колесных машин. Бронетранспортер БТР-80: учебное пособие / Ф. И. Глебов, С. Л Лопатин, А. А. Нецветаев, И. Ю. Кузнецов, М. А. Радченко. – Омск: ОТИИ, 2008. – 263 с.
1 учебный вопрос
ТАНК боевая машина высокой проходимости, полностью бронированная, с вооружением для поражения различных целей. В соответствии с «Договором об обычных вооруженных силах в Европе» , «боевой танк» - самоходная бронированная боевая машина, обладающая высокой огневой мощью, главным образом за счёт основной пушки с высокой начальной скоростью снаряда для ведения огня прямой наводкой, необходимой для поражения бронированных и других целей, высокой мобильностью на пересечённой местности, высоким уровнем защищённости, и которая сконструирована и не оборудована главным образом для транспортировки боевых войск. Боевыми танками являются бронированные боевые машины, имеющие сухой вес не менее 16, 5 метрических тонн и вооружённые пушкой калибра не менее 75 мм, имеющей угол поворота в горизонтальной плоскости в 360 градусов.

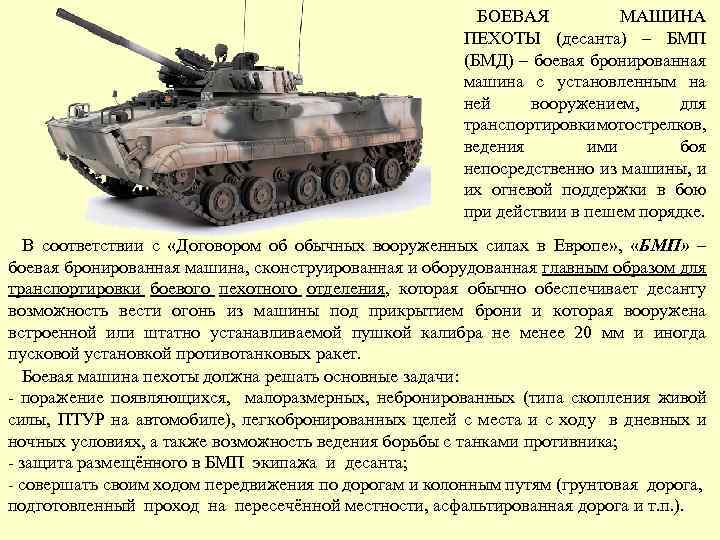

БОЕВАЯ МАШИНА ПЕХОТЫ (десанта) – БМП (БМД) – боевая бронированная машина с установленным на ней вооружением, для транспортировки мотострелков, ведения ими боя непосредственно из машины, и их огневой поддержки в бою при действии в пешем порядке. В соответствии с «Договором об обычных вооруженных силах в Европе» , «БМП» – боевая бронированная машина, сконструированная и оборудованная главным образом для транспортировки боевого пехотного отделения, которая обычно обеспечивает десанту возможность вести огонь из машины под прикрытием брони и которая вооружена встроенной или штатно устанавливаемой пушкой калибра не менее 20 мм и иногда пусковой установкой противотанковых ракет. Боевая машина пехоты должна решать основные задачи: - поражение появляющихся, малоразмерных, небронированных (типа скопления живой силы, ПТУР на автомобиле), легкобронированных целей с места и с ходу в дневных и ночных условиях, а также возможность ведения борьбы с танками противника; - защита размещённого в БМП экипажа и десанта; - совершать своим ходом передвижения по дорогам и колонным путям (грунтовая дорога, подготовленный проход на пересечённой местности, асфальтированная дорога и т. п. ).

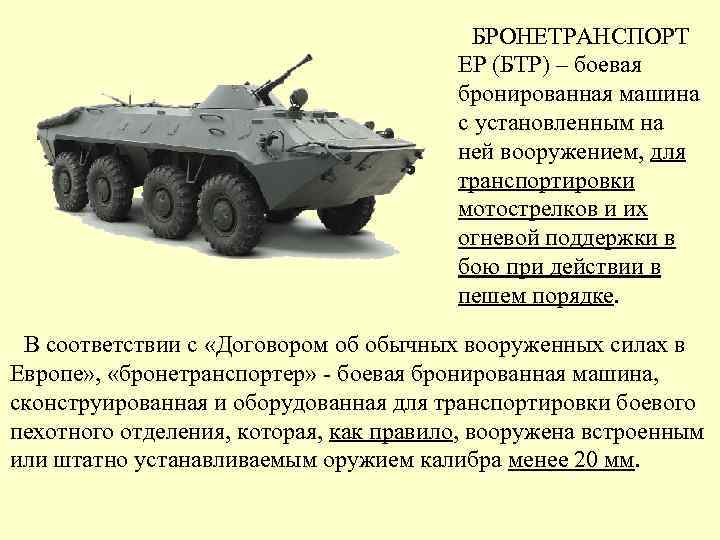

БРОНЕТРАНСПОРТ ЕР (БТР) – боевая бронированная машина с установленным на ней вооружением, для транспортировки мотострелков и их огневой поддержки в бою при действии в пешем порядке. В соответствии с «Договором об обычных вооруженных силах в Европе» , «бронетранспортер» - боевая бронированная машина, сконструированная и оборудованная для транспортировки боевого пехотного отделения, которая, как правило, вооружена встроенным или штатно устанавливаемым оружием калибра менее 20 мм.

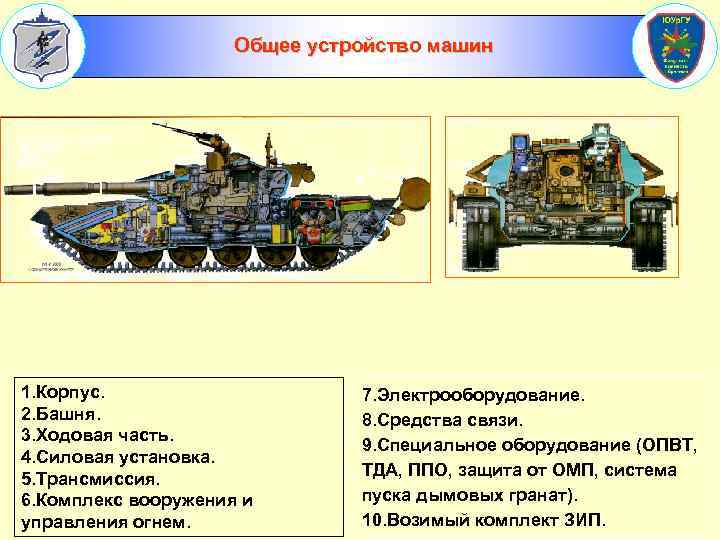

Общее устройство машин 1. Корпус. 2. Башня. 3. Ходовая часть. 4. Силовая установка. 5. Трансмиссия. 6. Комплекс вооружения и управления огнем. 7. Электрооборудование. 8. Средства связи. 9. Специальное оборудование (ОПВТ, ТДА, ППО, защита от ОМП, система пуска дымовых гранат). 10. Возимый комплект ЗИП.

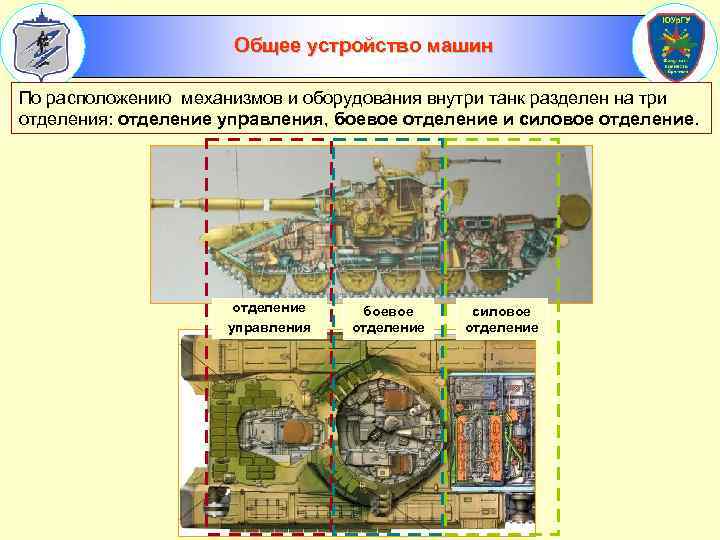

Общее устройство машин По расположению механизмов и оборудования внутри танк разделен на три отделения: отделение управления, боевое отделение и силовое отделение управления боевое отделение силовое отделение

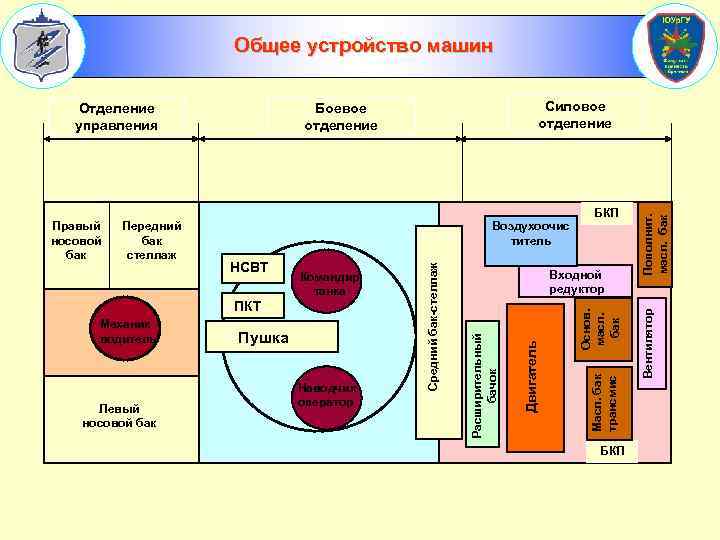

Общее устройство машин БКП Воздухоочис титель Механик водитель Левый носовой бак Пушка Наводчик оператор Основ. масл. бак ПКТ Входной редуктор Масл. бак трансмис Командир танка Двигатель НСВТ Расширительный бачок Передний бак стеллаж Средний бак-стеллаж Правый носовой бак БКП Пополнит. масл. бак Силовое отделение Боевое отделение Вентилятор Отделение управления
Общее устройство машин 1. Корпус. 2. Башня. 3. Ходовая часть. 4. Силовая установка. 5. Трансмиссия. 6. Комплекс вооружения и управления огнем. 7. Электрооборудование. 8. Средства связи. 9. Специальное оборудование (ОПВТ, ТДА, ППО, защита от ОМП, система пуска дымовых гранат). 10. Возимый комплект ЗИП.

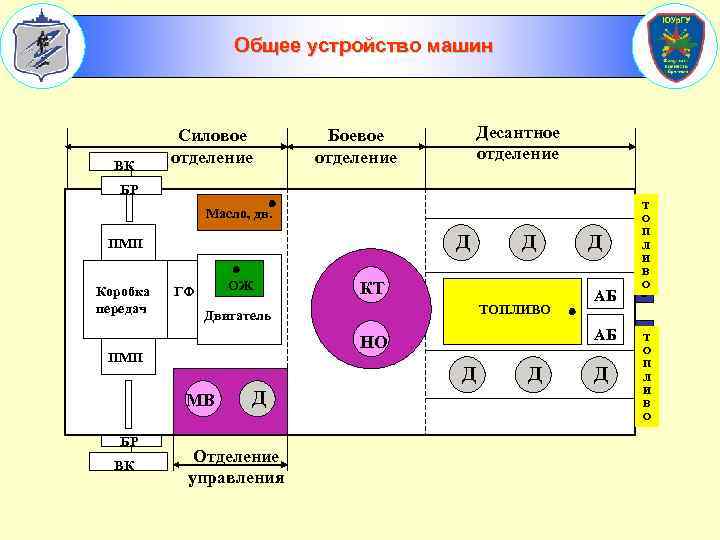

Общее устройство машин ВК Силовое отделение Десантное отделение Боевое отделение БР Масло, дв. Д ПМП Коробка передач ОЖ ГФ ТОПЛИВО Д Д Отделение управления Д АБ АБ НО МВ ВК КТ Двигатель ПМП БР Д Д Д Т О П Л И В О

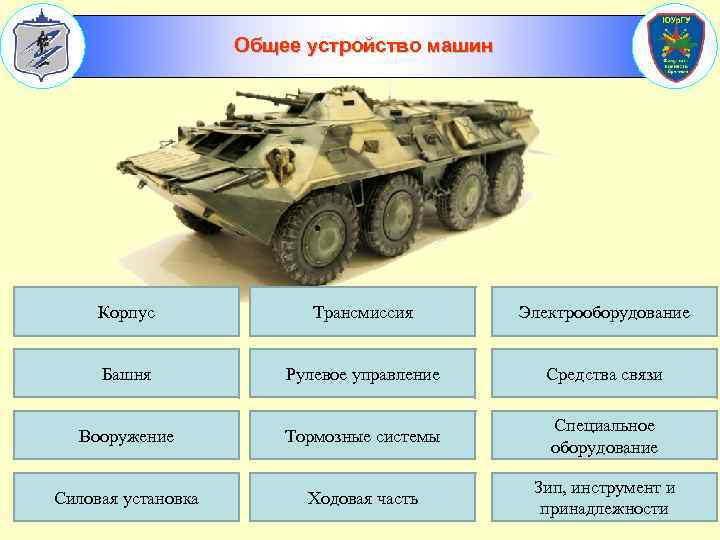

Общее устройство машин Корпус Трансмиссия Электрооборудование Башня Рулевое управление Средства связи Вооружение Тормозные системы Специальное оборудование Силовая установка Ходовая часть Зип, инструмент и принадлежности

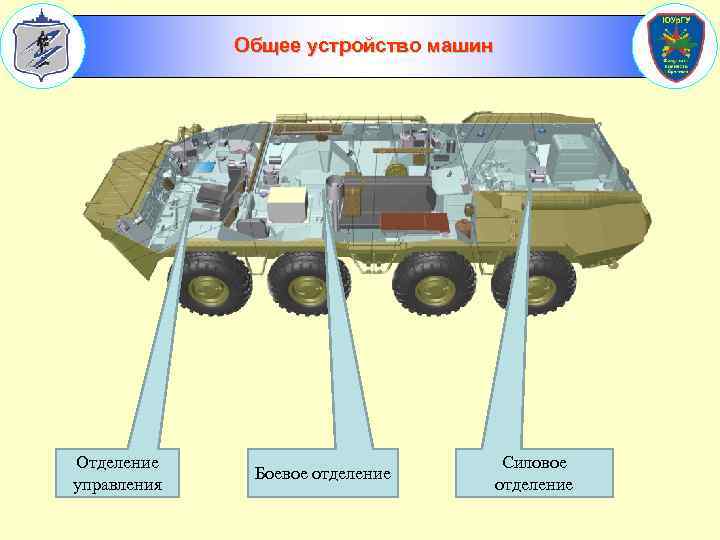

Общее устройство машин Отделение управления Боевое отделение Силовое отделение

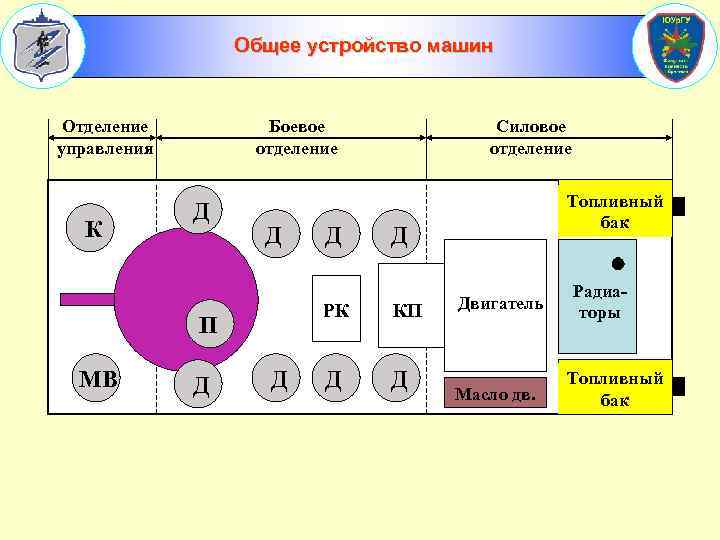

Общее устройство машин Отделение управления К Боевое отделение Д Д Топливный бак Д РК П МВ Д Силовое отделение КП Д Д Двигатель Масло дв. Радиа торы Топливный бак
Боевая и техническая характеристика танка Т-72 Наименование Общие данные Масса в боевом снаряжении, т Экипаж, чел. Габаритные размеры: длина с пушкой вперёд, мм Длина корпуса, мм. Ширина общая, мм. Ширина по гусеницам, мм. Высота по крыше башни, мм Клиренс, мм. Параметры 44, 5 3 9530 6860 3590 3370 2226 490

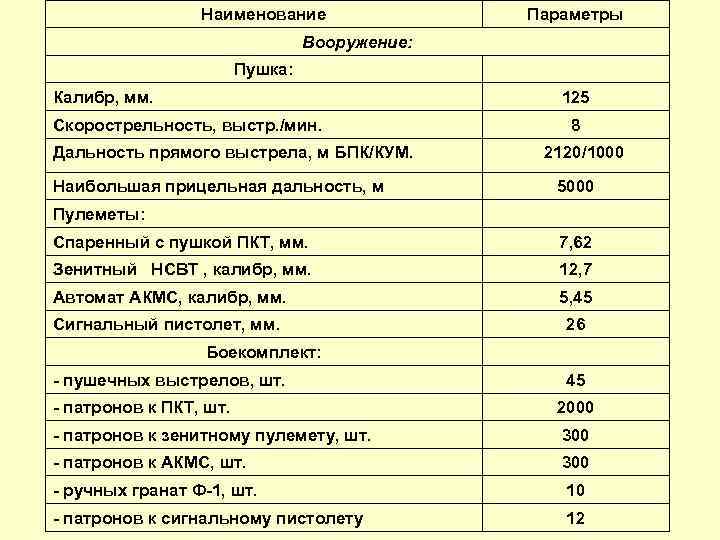

Наименование Параметры Вооружение: Пушка: Калибр, мм. 125 Скорострельность, выстр. /мин. Дальность прямого выстрела, м БПК/КУМ. Наибольшая прицельная дальность, м 8 2120/1000 5000 Пулеметы: Спаренный с пушкой ПКТ, мм. 7, 62 Зенитный НСВТ , калибр, мм. 12, 7 Автомат АКМС, калибр, мм. 5, 45 Сигнальный пистолет, мм. 26 Боекомплект: - пушечных выстрелов, шт. 45 - патронов к ПКТ, шт. 2000 - патронов к зенитному пулемету, шт. 300 - патронов к АКМС, шт. 300 - ручных гранат Ф-1, шт. 10 - патронов к сигнальному пистолету 12

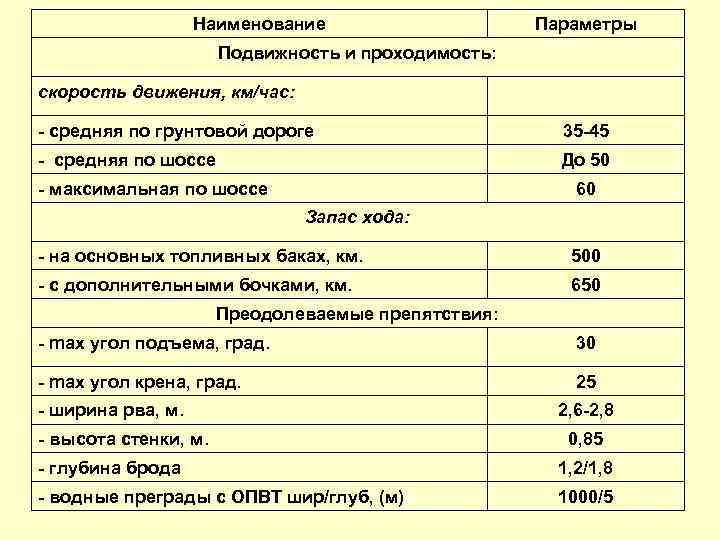

Наименование Параметры Подвижность и проходимость: скорость движения, км/час: - средняя по грунтовой дороге 35 -45 - средняя по шоссе До 50 - максимальная по шоссе 60 Запас хода: - на основных топливных баках, км. 500 - с дополнительными бочками, км. 650 Преодолеваемые препятствия: - max угол подъема, град. 30 - max угол крена, град. 25 - ширина рва, м. - высота стенки, м. 2, 6 -2, 8 0, 85 - глубина брода 1, 2/1, 8 - водные преграды с ОПВТ шир/глуб, (м) 1000/5

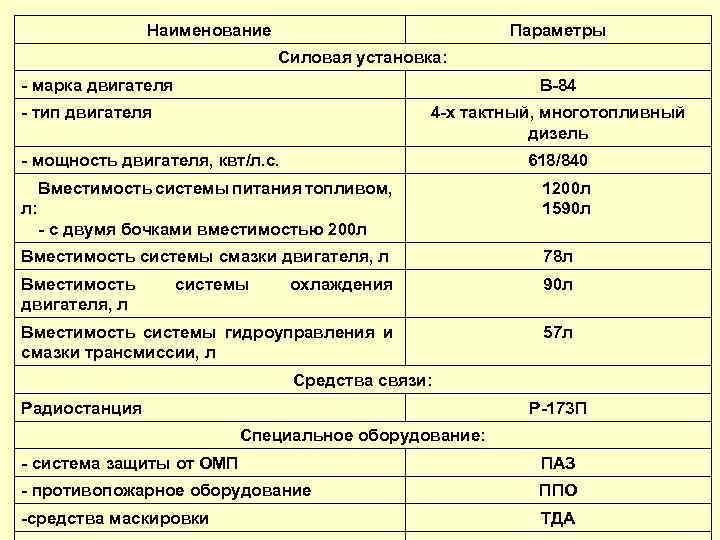

Наименование Параметры Силовая установка: - марка двигателя В-84 - тип двигателя 4 -х тактный, многотопливный дизель - мощность двигателя, квт/л. с. 618/840 Вместимость системы питания топливом, л: 1200 л 1590 л - с двумя бочками вместимостью 200 л Вместимость системы смазки двигателя, л 78 л Вместимость двигателя, л охлаждения 90 л Вместимость системы гидроуправления и смазки трансмиссии, л 57 л системы Средства связи: Радиостанция Р-173 П Специальное оборудование: - система защиты от ОМП ПАЗ - противопожарное оборудование ППО -средства маскировки ТДА

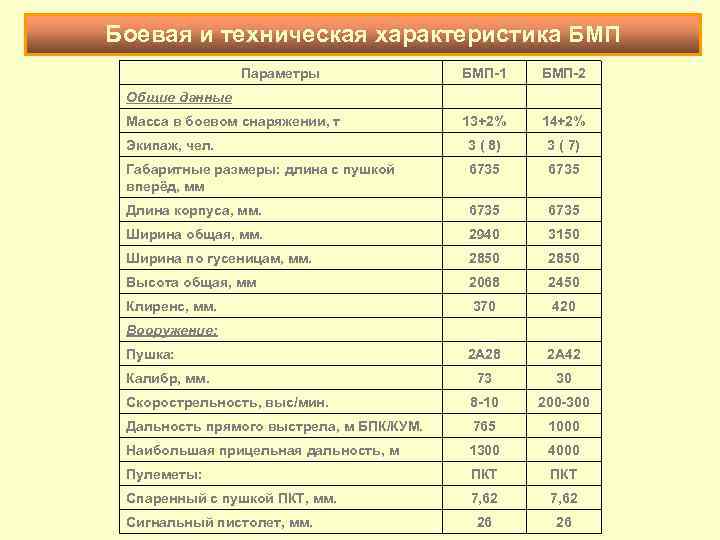

Боевая и техническая характеристика БМП Параметры БМП-1 БМП-2 13+2% 14+2% Экипаж, чел. 3 ( 8) 3 ( 7) Габаритные размеры: длина с пушкой вперёд, мм 6735 Длина корпуса, мм. 6735 Ширина общая, мм. 2940 3150 Ширина по гусеницам, мм. 2850 Высота общая, мм 2068 2450 Клиренс, мм. 370 420 2 А 28 2 А 42 73 30 Скорострельность, выс/мин. 8 -10 200 -300 Дальность прямого выстрела, м БПК/КУМ. 765 1000 Наибольшая прицельная дальность, м 1300 4000 Пулеметы: ПКТ Спаренный с пушкой ПКТ, мм. 7, 62 26 26 Общие данные Масса в боевом снаряжении, т Вооружение: Пушка: Калибр, мм. Сигнальный пистолет, мм.

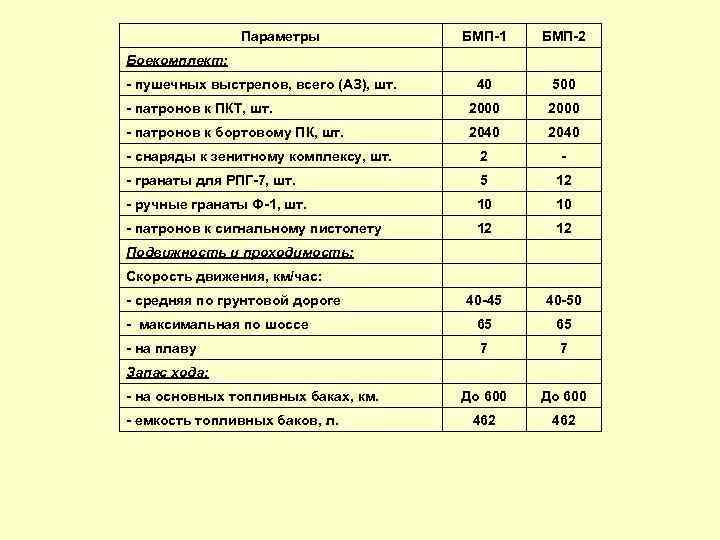

Параметры БМП-1 БМП-2 40 500 - патронов к ПКТ, шт. 2000 - патронов к бортовому ПК, шт. 2040 - снаряды к зенитному комплексу, шт. 2 - - гранаты для РПГ-7, шт. 5 12 - ручные гранаты Ф-1, шт. 10 10 - патронов к сигнальному пистолету 12 12 40 -45 40 -50 - максимальная по шоссе 65 65 - на плаву 7 7 До 600 462 Боекомплект: - пушечных выстрелов, всего (АЗ), шт. Подвижность и проходимость: Скорость движения, км/час: - средняя по грунтовой дороге Запас хода: - на основных топливных баках, км. - емкость топливных баков, л.

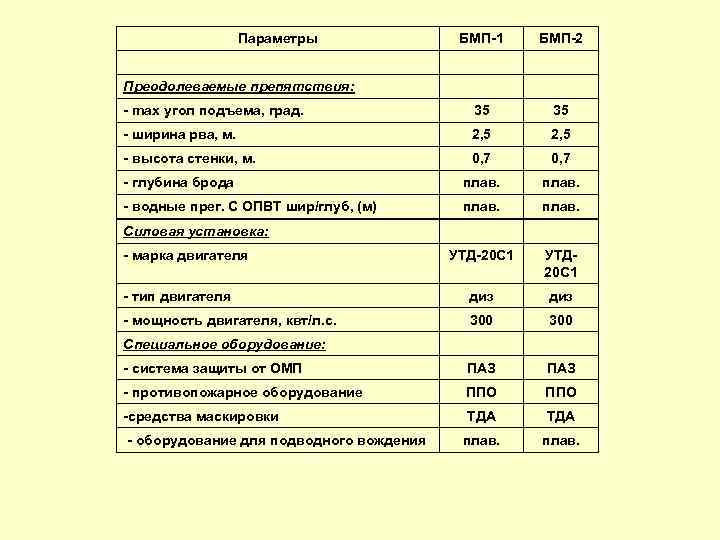

Параметры БМП-1 БМП-2 - max угол подъема, град. 35 35 - ширина рва, м. 2, 5 - высота стенки, м. 0, 7 - глубина брода плав. - водные прег. С ОПВТ шир/глуб, (м) плав. УТД-20 С 1 УТД 20 С 1 - тип двигателя диз - мощность двигателя, квт/л. с. 300 - система защиты от ОМП ПАЗ - противопожарное оборудование ППО -средства маскировки ТДА плав. Преодолеваемые препятствия: Силовая установка: - марка двигателя Специальное оборудование: - оборудование для подводного вождения

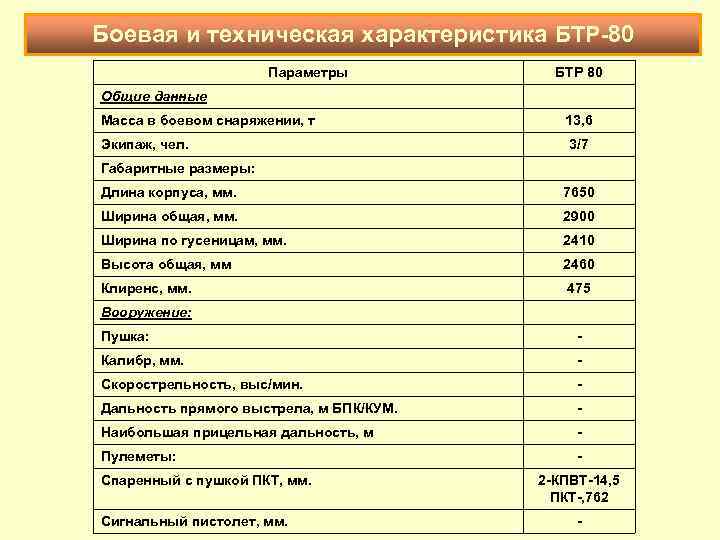

Боевая и техническая характеристика БТР-80 Параметры БТР 80 Общие данные Масса в боевом снаряжении, т 13, 6 Экипаж, чел. 3/7 Габаритные размеры: Длина корпуса, мм. 7650 Ширина общая, мм. 2900 Ширина по гусеницам, мм. 2410 Высота общая, мм 2460 Клиренс, мм. 475 Вооружение: Пушка: - Калибр, мм. - Скорострельность, выс/мин. - Дальность прямого выстрела, м БПК/КУМ. - Наибольшая прицельная дальность, м - Пулеметы: - Спаренный с пушкой ПКТ, мм. Сигнальный пистолет, мм. 2 -КПВТ-14, 5 ПКТ-, 762 -

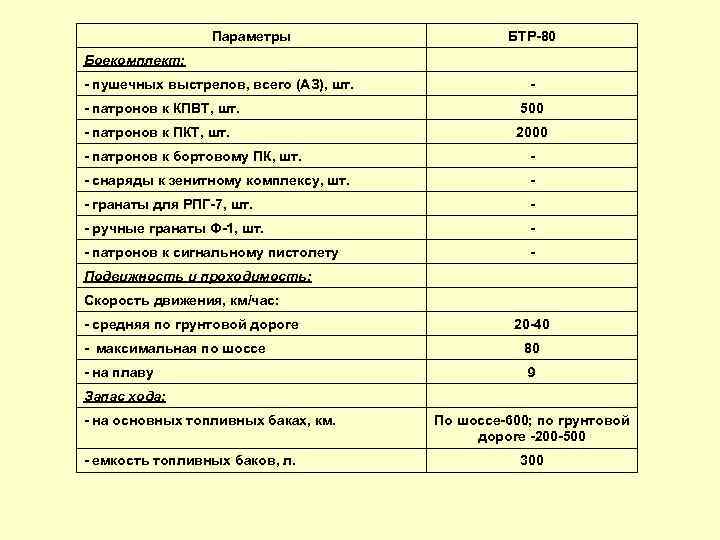

Параметры БТР-80 Боекомплект: - пушечных выстрелов, всего (АЗ), шт. - - патронов к КПВТ, шт. 500 - патронов к ПКТ, шт. 2000 - патронов к бортовому ПК, шт. - - снаряды к зенитному комплексу, шт. - - гранаты для РПГ-7, шт. - - ручные гранаты Ф-1, шт. - - патронов к сигнальному пистолету - Подвижность и проходимость: Скорость движения, км/час: - средняя по грунтовой дороге 20 -40 - максимальная по шоссе 80 - на плаву 9 Запас хода: - на основных топливных баках, км. - емкость топливных баков, л. По шоссе-600; по грунтовой дороге -200 -500 300

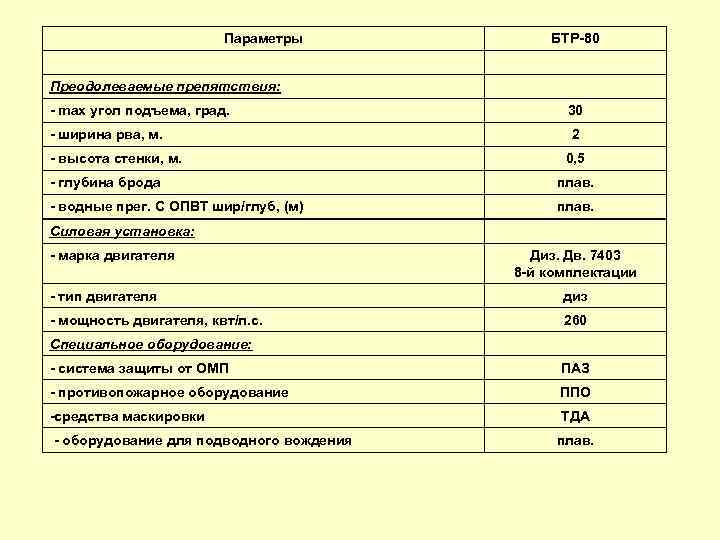

Параметры БТР-80 Преодолеваемые препятствия: - max угол подъема, град. 30 - ширина рва, м. 2 - высота стенки, м. 0, 5 - глубина брода плав. - водные прег. С ОПВТ шир/глуб, (м) плав. Силовая установка: - марка двигателя Диз. Дв. 7403 8 -й комплектации - тип двигателя диз - мощность двигателя, квт/л. с. 260 Специальное оборудование: - система защиты от ОМП ПАЗ - противопожарное оборудование ППО -средства маскировки ТДА - оборудование для подводного вождения плав.
2 учебный вопрос

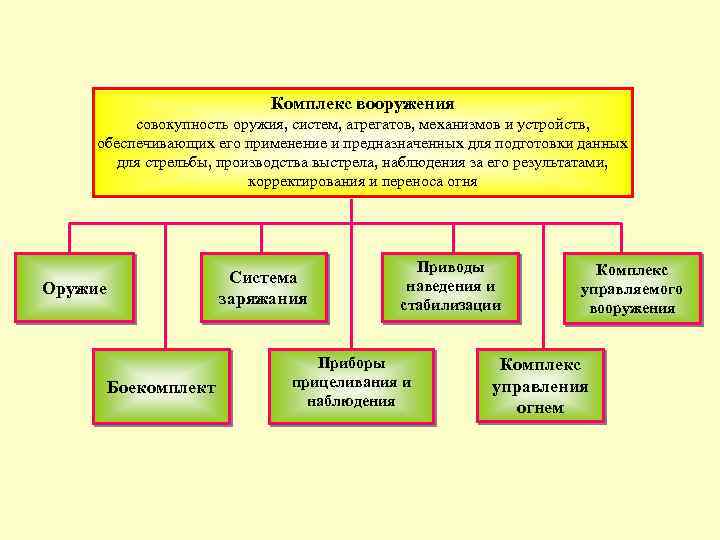

Комплекс вооружения совокупность оружия, систем, агрегатов, механизмов и устройств, обеспечивающих его применение и предназначенных для подготовки данных для стрельбы, производства выстрела, наблюдения за его результатами, корректирования и переноса огня Система заряжания Оружие Боекомплект Приводы наведения и стабилизации Приборы прицеливания и наблюдения Комплекс управляемого вооружения Комплекс управления огнем

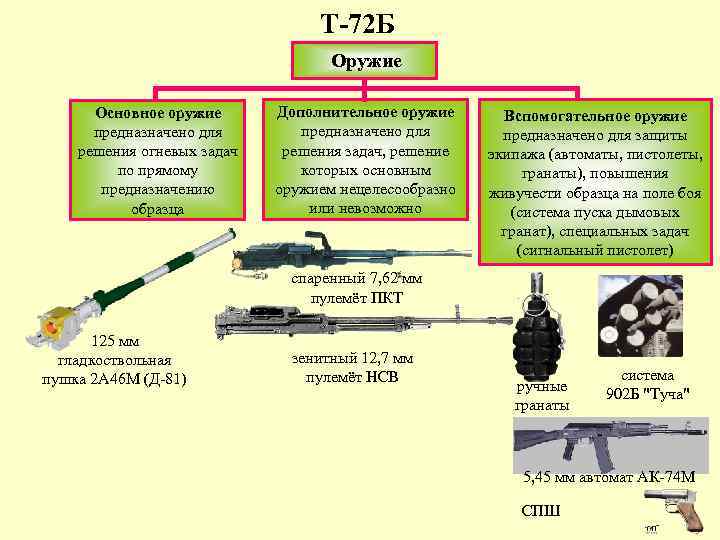

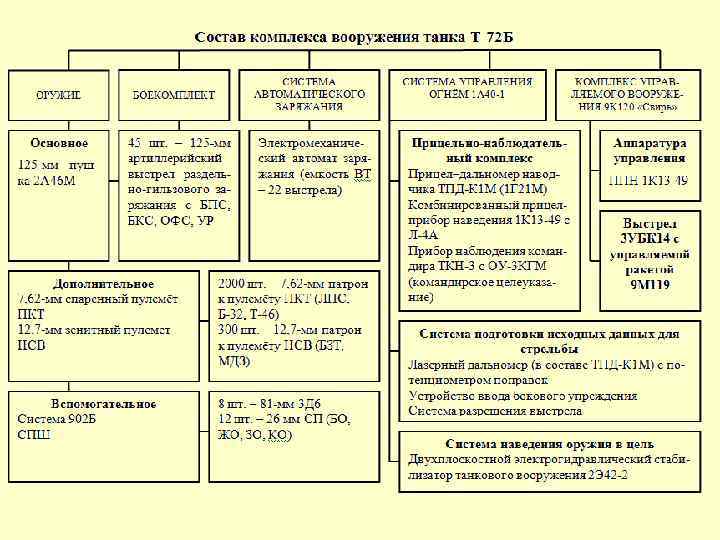

Т 72 Б Оружие Основное оружие предназначено для решения огневых задач по прямому предназначению образца Дополнительное оружие предназначено для решения задач, решение которых основным оружием нецелесообразно или невозможно Вспомогательное оружие предназначено для защиты экипажа (автоматы, пистолеты, гранаты), повышения живучести образца на поле боя (система пуска дымовых гранат), специальных задач (сигнальный пистолет) спаренный 7, 62 мм пулемёт ПКТ 125 мм гладкоствольная пушка 2 А 46 М (Д-81) зенитный 12, 7 мм пулемёт НСВ ручные гранаты Ф-1 система 902 Б "Туча" 5, 45 мм автомат АК-74 М СПШ

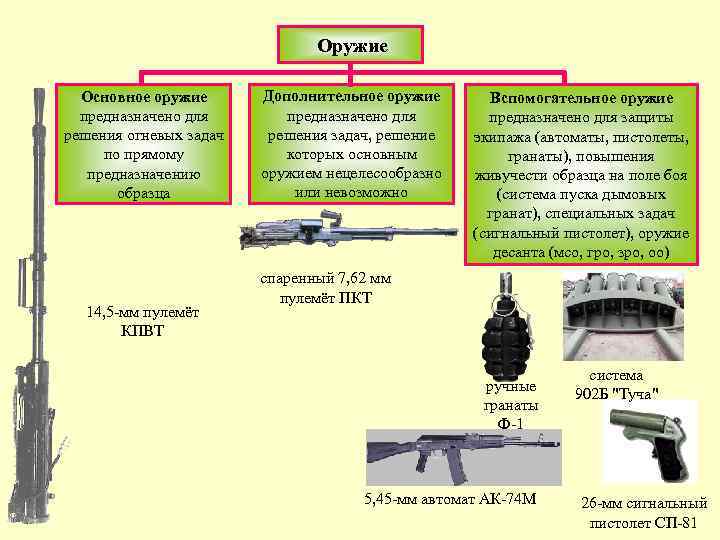

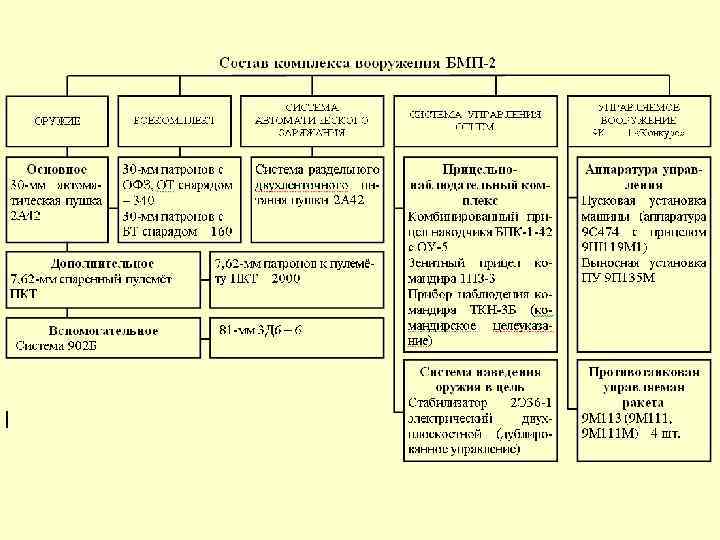

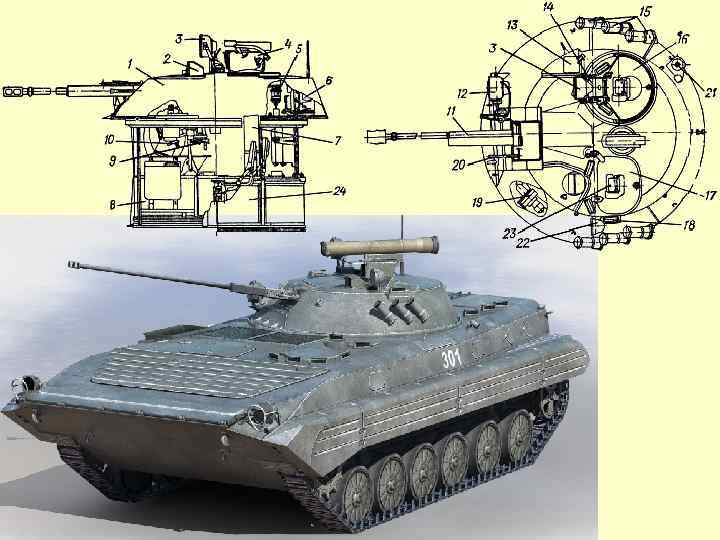

Оружие Основное оружие предназначено для решения огневых задач по прямому предназначению образца Дополнительное оружие предназначено для решения задач, решение которых основным оружием нецелесообразно или невозможно спаренный 7, 62 мм пулемёт ПКТ 30 -мм автоматическая пушка 2 А 42 Вспомогательное оружие предназначено для защиты экипажа (автоматы, пистолеты, гранаты), повышения живучести образца на поле боя (система пуска дымовых гранат), специальных задач (сигнальный пистолет), оружие десанта ручные гранаты Ф-1 система 902 Б "Туча" 5, 45 мм автомат АК-74 М

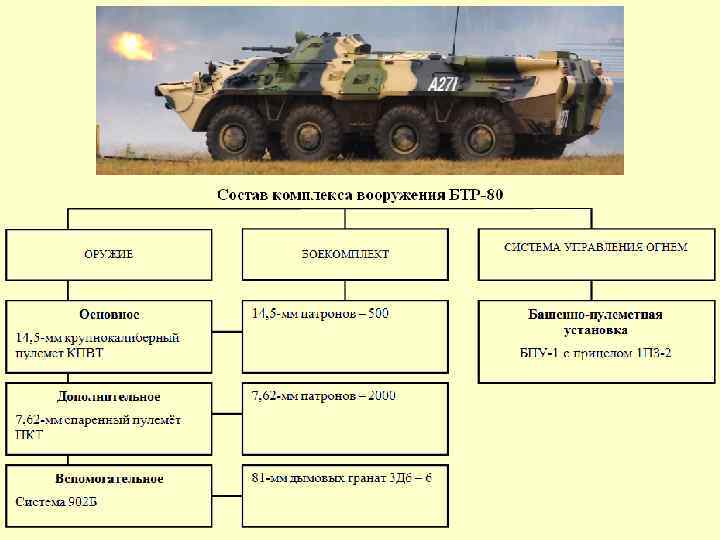

Оружие Основное оружие предназначено для решения огневых задач по прямому предназначению образца 14, 5 -мм пулемёт КПВТ Дополнительное оружие предназначено для решения задач, решение которых основным оружием нецелесообразно или невозможно Вспомогательное оружие предназначено для защиты экипажа (автоматы, пистолеты, гранаты), повышения живучести образца на поле боя (система пуска дымовых гранат), специальных задач (сигнальный пистолет), оружие десанта (мсо, гро, зро, оо) спаренный 7, 62 мм пулемёт ПКТ ручные гранаты Ф-1 5, 45 -мм автомат АК-74 М система 902 Б "Туча" 26 -мм сигнальный пистолет СП-81
3 учебный вопрос

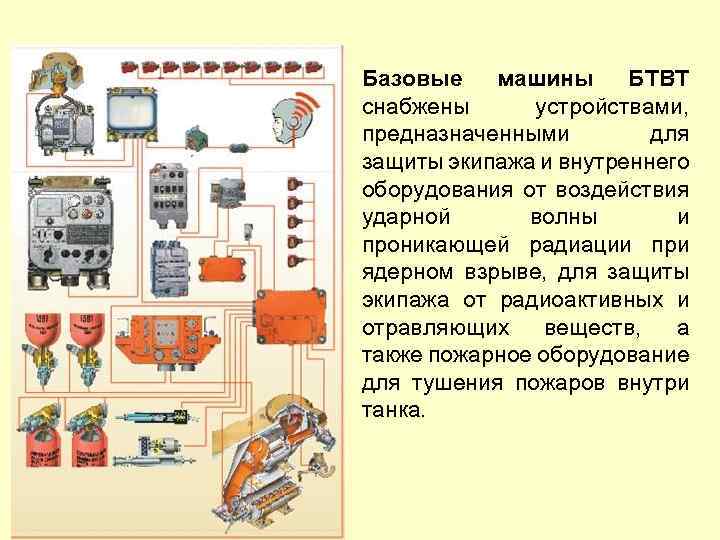

Базовые машины БТВТ снабжены устройствами, предназначенными для защиты экипажа и внутреннего оборудования от воздействия ударной волны и проникающей радиации при ядерном взрыве, для защиты экипажа от радиоактивных и отравляющих веществ, а также пожарное оборудование для тушения пожаров внутри танка.

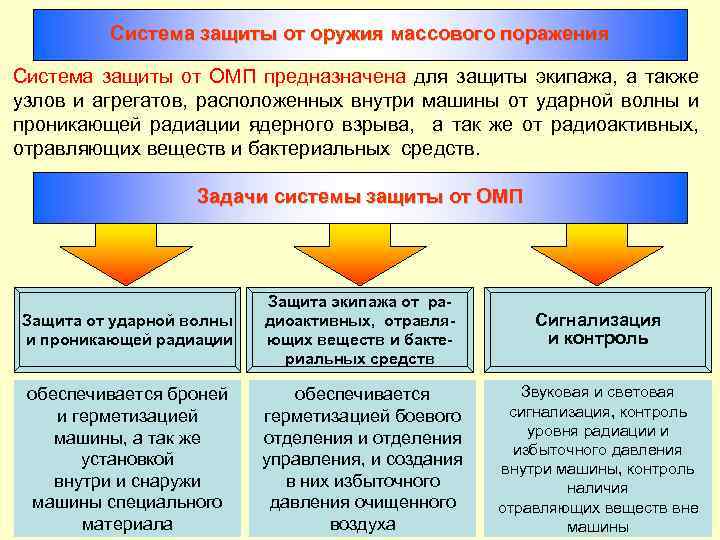

Система защиты от оружия массового поражения Система защиты от ОМП предназначена для защиты экипажа, а также узлов и агрегатов, расположенных внутри машины от ударной волны и проникающей радиации ядерного взрыва, а так же от радиоактивных, отравляющих веществ и бактериальных средств. Задачи системы защиты от ОМП Защита от ударной волны и проникающей радиации обеспечивается броней и герметизацией машины, а так же установкой внутри и снаружи машины специального материала Защита экипажа от радиоактивных, отравляющих веществ и бактериальных средств обеспечивается герметизацией боевого отделения и отделения управления, и создания в них избыточного давления очищенного воздуха Сигнализация и контроль Звуковая и световая сигнализация, контроль уровня радиации и избыточного давления внутри машины, контроль наличия отравляющих веществ вне машины

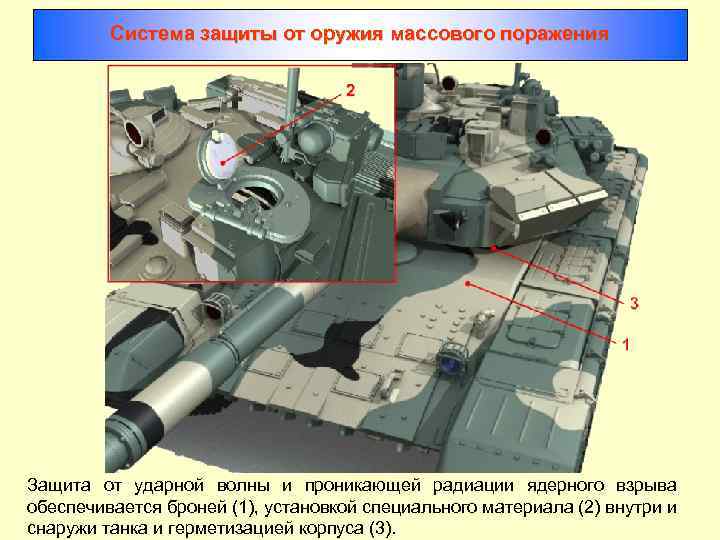

Система защиты от оружия массового поражения Защита от ударной волны и проникающей радиации ядерного взрыва обеспечивается броней (1), установкой специального материала (2) внутри и снаружи танка и герметизацией корпуса (3).
Система защиты от оружия массового поражения Защита экипажа от радиоактивных и отравляющих веществ обеспечивается герметизацией боевого отделения и отделения управления и созданием в них избыточного давления очищенного воздуха.

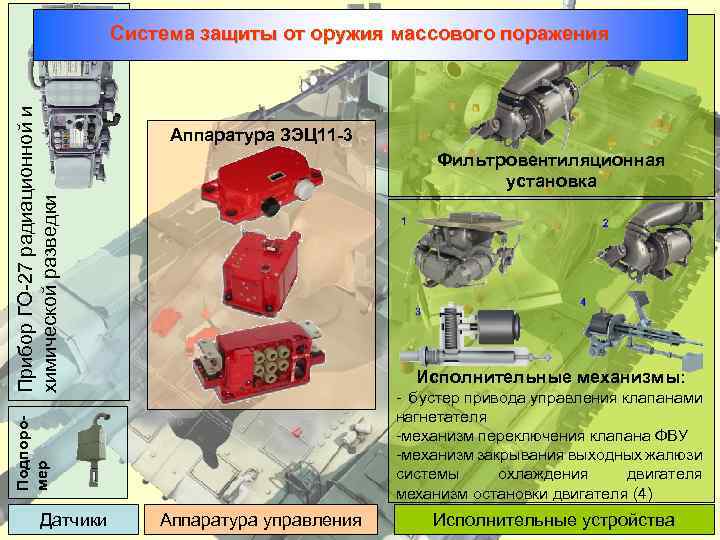

Аппаратура ЗЭЦ 11 -3 Фильтровентиляционная установка Исполнительные механизмы: - бустер привода управления клапанами нагнетателя -механизм переключения клапана ФВУ -механизм закрывания выходных жалюзи системы охлаждения двигателя механизм остановки двигателя (4) Подпоромер Прибор ГО-27 радиационной и химической разведки Система защиты от оружия массового поражения Датчики Аппаратура управления Исполнительные устройства

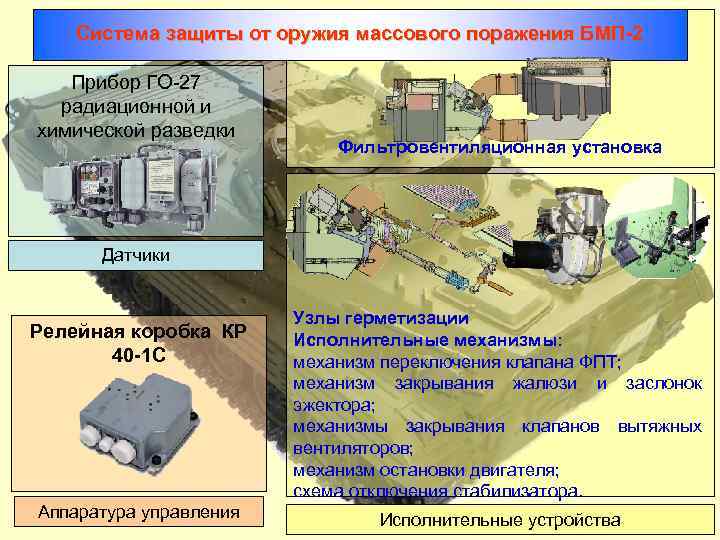

Система защиты от оружия массового поражения БМП-2 Прибор ГО-27 радиационной и химической разведки Фильтровентиляционная установка Датчики Релейная коробка КР 40 -1 С Аппаратура управления Узлы герметизации Исполнительные механизмы: механизм переключения клапана ФПТ; механизм закрывания жалюзи и заслонок эжектора; механизмы закрывания клапанов вытяжных вентиляторов; механизм остановки двигателя; схема отключения стабилизатора. Исполнительные устройства

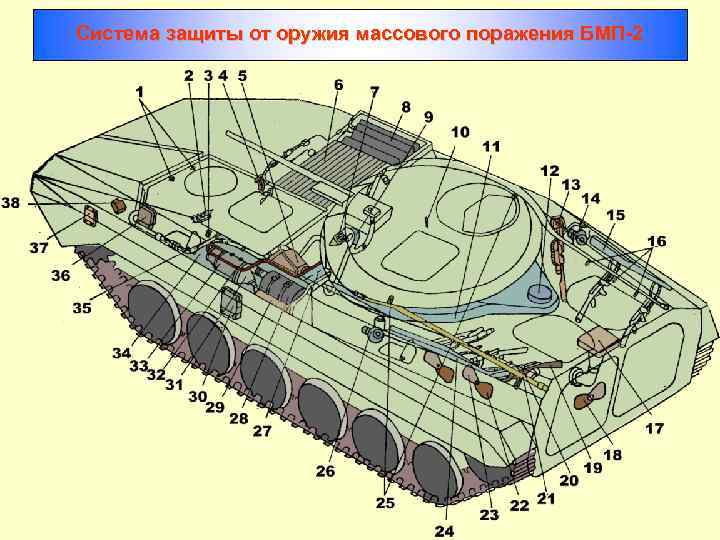

Система защиты от оружия массового поражения БМП-2
Средства защиты от оружия массового поражения БТР-80 В состав средств защиты входят: • • • узлы герметизации; фильтровентиляционная установка (ФВУ); прибор для контроля избыточного давления воздуха; приборы индикации радиоактивных и отравляющих веществ; комплект для специальной обработки машины. Герметизацией обеспечивается защита от ударной волны и предотвращается попадание внутрь машины зараженного воздуха. Герметизация достигается за счет уплотнений люков, лючков и дверей корпуса, башни, крышки воздухопритока и воздухоотвода, уплотнений погонного устройства башни, а также за счет специальных уплотнений и в перегородке отделения силовой установки. К элементам герметизации корпуса, закрываемых вручную, относятся: двери, все люки и лючки обитаемых отделений.

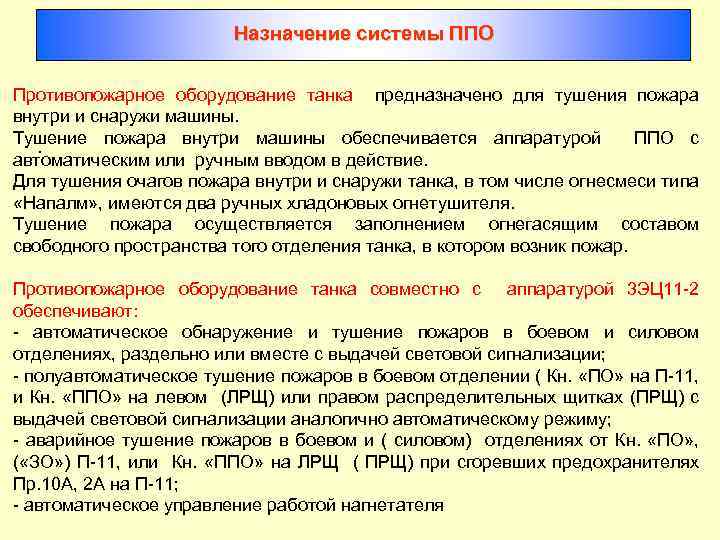

Назначение системы ППО Противопожарное оборудование танка предназначено для тушения пожара внутри и снаружи машины. Тушение пожара внутри машины обеспечивается аппаратурой ППО с . автоматическим или ручным вводом в действие. Для тушения очагов пожара внутри и снаружи танка, в том числе огнесмеси типа «Напалм» , имеются два ручных хладоновых огнетушителя. Тушение пожара осуществляется заполнением огнегасящим составом свободного пространства того отделения танка, в котором возник пожар. Противопожарное оборудование танка совместно с аппаратурой 3 ЭЦ 11 -2 обеспечивают: - автоматическое обнаружение и тушение пожаров в боевом и силовом отделениях, раздельно или вместе с выдачей световой сигнализации; - полуавтоматическое тушение пожаров в боевом отделении ( Кн. «ПО» на П-11, и Кн. «ППО» на левом (ЛРЩ) или правом распределительных щитках (ПРЩ) с выдачей световой сигнализации аналогично автоматическому режиму; - аварийное тушение пожаров в боевом и ( силовом) отделениях от Кн. «ПО» , ( «ЗО» ) П-11, или Кн. «ППО» на ЛРЩ ( ПРЩ) при сгоревших предохранителях Пр. 10 А, 2 А на П-11; - автоматическое управление работой нагнетателя

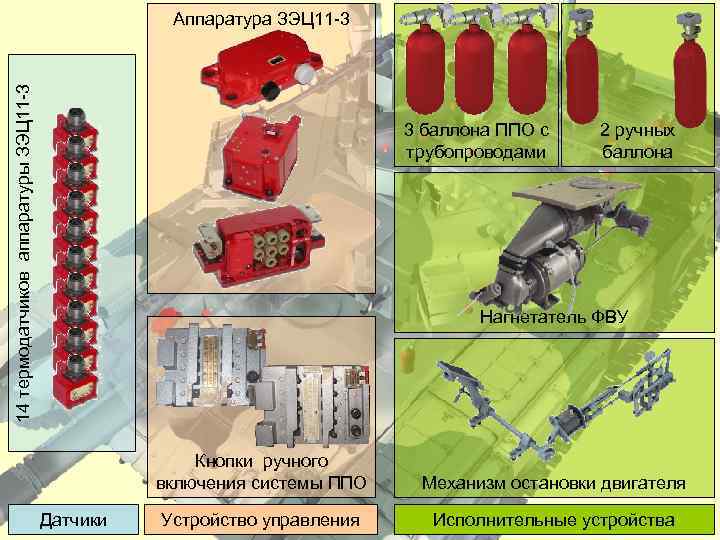

14 термодатчиков аппаратуры ЗЭЦ 11 -3 Аппаратура ЗЭЦ 11 -3 3 баллона ППО с трубопроводами 2 ручных баллона Нагнетатель ФВУ Кнопки ручного включения системы ППО Датчики Механизм остановки двигателя Устройство управления Исполнительные устройства

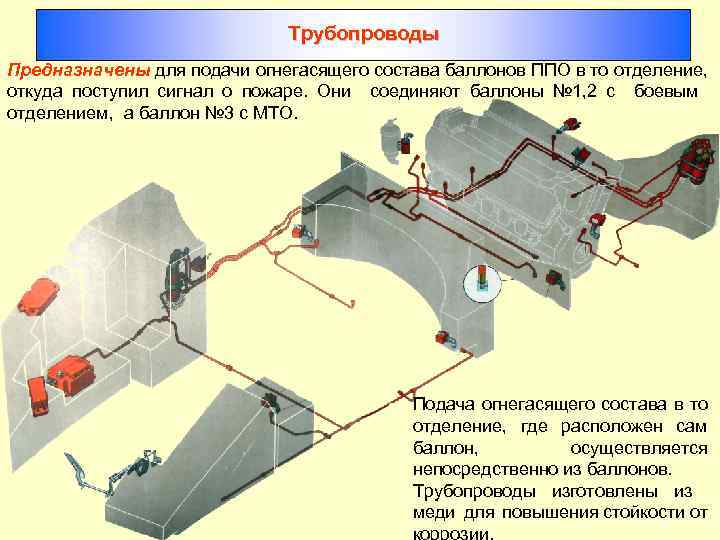

Трубопроводы Предназначены для подачи огнегасящего состава баллонов ППО в то отделение, откуда поступил сигнал о пожаре. Они соединяют баллоны № 1, 2 с боевым отделением, а баллон № 3 с МТО. Подача огнегасящего состава в то отделение, где расположен сам баллон, осуществляется непосредственно из баллонов. Трубопроводы изготовлены из меди для повышения стойкости от коррозии.

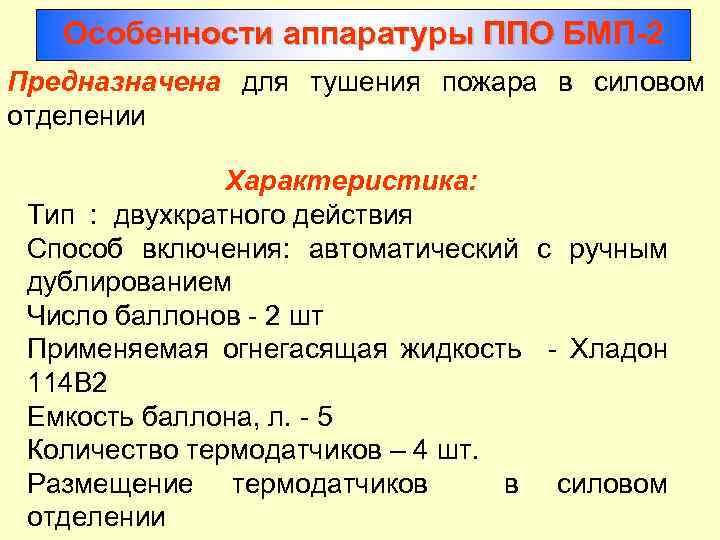

Особенности аппаратуры ППО БМП-2 Предназначена для тушения пожара в силовом отделении Характеристика: Тип : двухкратного действия Способ включения: автоматический с ручным дублированием Число баллонов - 2 шт Применяемая огнегасящая жидкость - Хладон 114 В 2 Емкость баллона, л. - 5 Количество термодатчиков – 4 шт. Размещение термодатчиков в силовом отделении

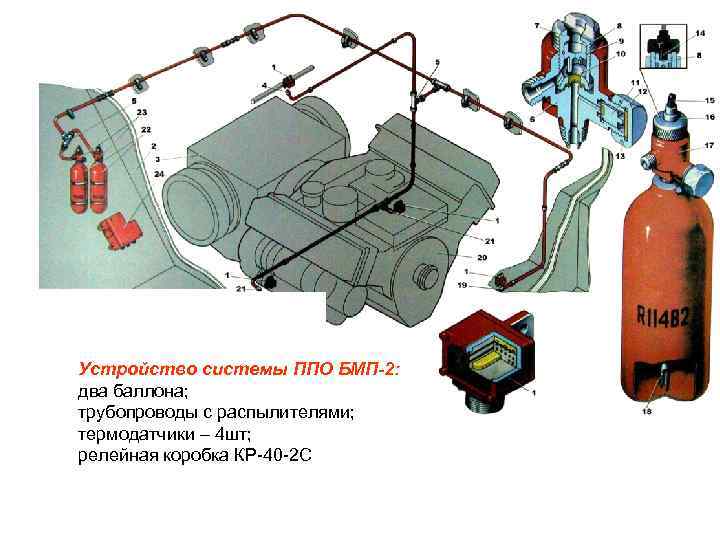

Устройство системы ППО БМП-2: два баллона; трубопроводы с распылителями; термодатчики – 4 шт; релейная коробка КР-40 -2 С
4 учебный вопрос
Средства связи

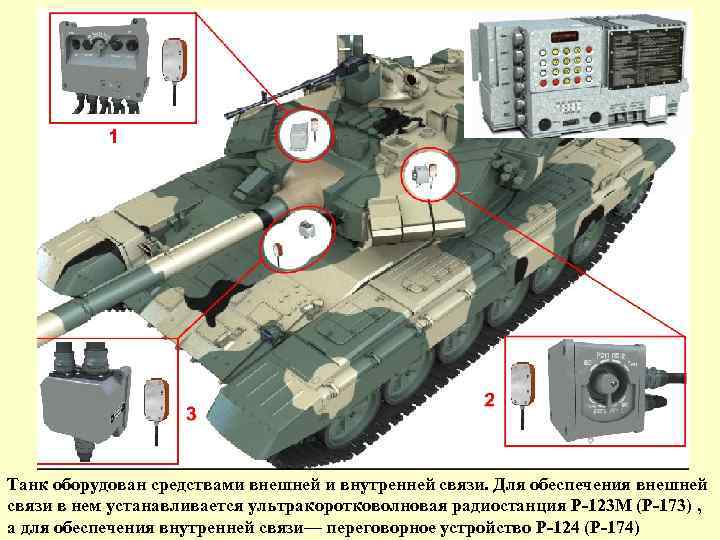

Танк оборудован средствами внешней и внутренней связи. Для обеспечения внешней связи в нем устанавливается ультракоротковолновая радиостанция Р 123 М (Р 173) , а для обеспечения внутренней связи— переговорное устройство Р 124 (Р 174)

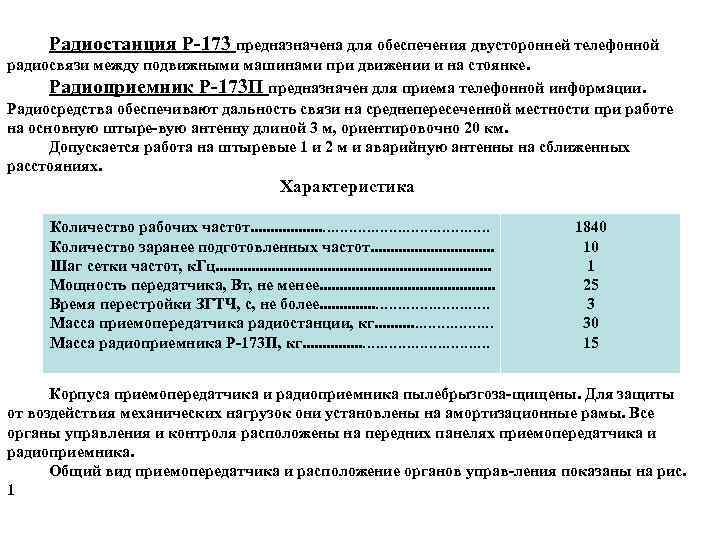

Радиостанция Р 173 предназначена для обеспечения двусторонней телефонной радиосвязи между подвижными машинами при движении и на стоянке. Радиоприемник Р 173 П предназначен для приема телефонной информации. Радиосредства обеспечивают дальность связи на среднепересеченной местности при работе на основную штыре вую антенну длиной 3 м, ориентировочно 20 км. Допускается работа на штыревые 1 и 2 м и аварийную антенны на сближенных расстояниях. Характеристика Количество рабочих частот. . . . Количество заранее подготовленных частот. . . . Шаг сетки частот, к. Гц. . . . . Мощность передатчика, Вт, не менее. . . Время перестройки ЗГТЧ, с, не более. . . . . Масса приемопередатчика радиостанции, кг. . . . Масса радиоприемника Р 173 П, кг. . . 1840 10 1 25 3 30 15 Корпуса приемопередатчика и радиоприемника пылебрызгоза щищены. Для защиты от воздействия механических нагрузок они установлены на амортизационные рамы. Все органы управления и контроля расположены на передних панелях приемопередатчика и радиоприемника. Общий вид приемопередатчика и расположение органов управ ления показаны на рис. 1

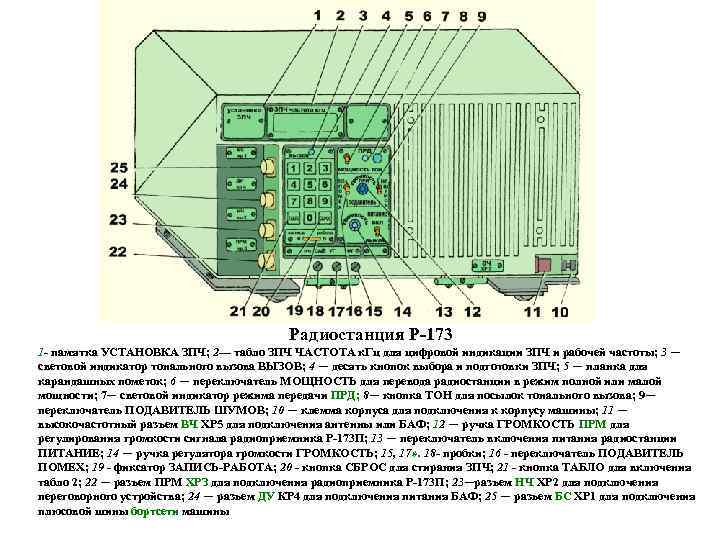

Радиостанция Р 173 1 памятка УСТАНОВКА ЗПЧ; 2— табло ЗПЧ ЧАСТОТА к. Гц для цифровой индикации ЗПЧ и рабочей частоты; 3 — световой индикатор тонального вызова ВЫЗОВ; 4 — десять кнопок выбора и подготовки ЗПЧ; 5 — планка для карандашных пометок; 6 — переключатель МОЩНОСТЬ для перевода радиостанции в режим полной или малой мощности; 7— световой индикатор режима передачи ПРД; 8— кнопка ТОН для посылок тонального вызова; 9— переключатель ПОДАВИТЕЛЬ ШУМОВ; 10 — клемма корпуса для подключения к корпусу машины; 11 — высокочастотный разъем ВЧ ХР 5 для подключения антенны или БАФ; 12 — ручка ГРОМКОСТЬ ПРМ для регулирования громкости сигнала радиоприемника Р 173 П; 13 — переключатель включения питания радиостанции ПИТАНИЕ; 14 — ручка регулятора громкости ГРОМКОСТЬ; 15, 17» . 18 - пробки; 16 - переключатель ПОДАВИТЕЛЬ ПОМЕХ; 19 - фиксатор ЗАПИСЬ РАБОТА; 20 - кнопка СБРОС для стирания ЗПЧ; 21 - кнопка ТАБЛО для включения табло 2; 22 — разъем ПРМ ХРЗ для подключения радиоприемника Р 173 П; 23—разъем НЧ ХР 2 для подключения переговорного устройства; 24 — разъем ДУ КР 4 для подключения питания БАФ; 25 — разъем БС ХР 1 для подключения плюсовой шины бортсети машины

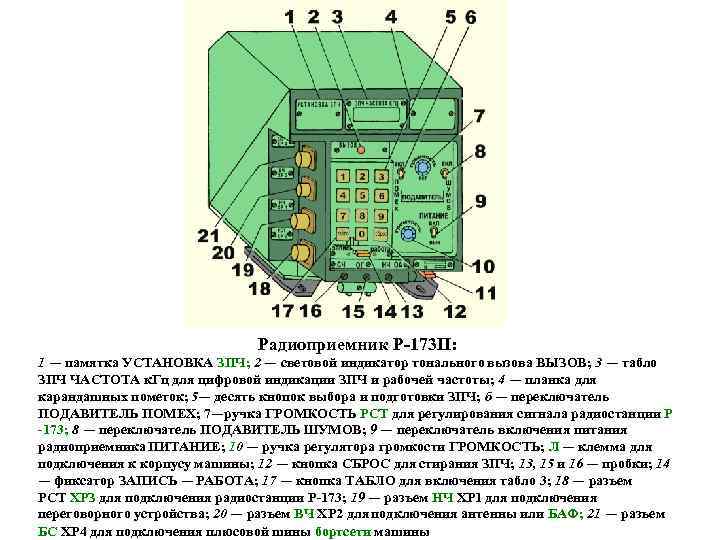

Радиоприемник Р 173 П: 1 — памятка УСТАНОВКА ЗПЧ; 2 — световой индикатор тонального вызова ВЫЗОВ; 3 — табло ЗПЧ ЧАСТОТА к. Гц для цифровой индикации ЗПЧ и рабочей частоты; 4 — планка для карандашных пометок; 5— десять кнопок выбора и подготовки ЗПЧ; б — переключатель ПОДАВИТЕЛЬ ПОМЕХ; 7—ручка ГРОМКОСТЬ РСТ для регулирования сигнала радиостанции Р 173; 8 — переключатель ПОДАВИТЕЛЬ ШУМОВ; 9 — переключатель включения питания радиоприемника ПИТАНИЕ; 10 — ручка регулятора громкости ГРОМКОСТЬ; Л — клемма для подключения к корпусу машины; 12 — кнопка СБРОС для стирания ЗПЧ; 13, 15 и 16 — пробки; 14 — фиксатор ЗАПИСЬ — РАБОТА; 17 — кнопка ТАБЛО для включения табло 3; 18 — разъем РСТ ХРЗ для подключения радиостанции Р 173; 19 — разъем НЧ ХР 1 для подключения переговорного устройства; 20 — разъем ВЧ ХР 2 для подключения антенны или БАФ; 21 — разъем БС ХР 4 для подключения плюсовой шины бортсети машины

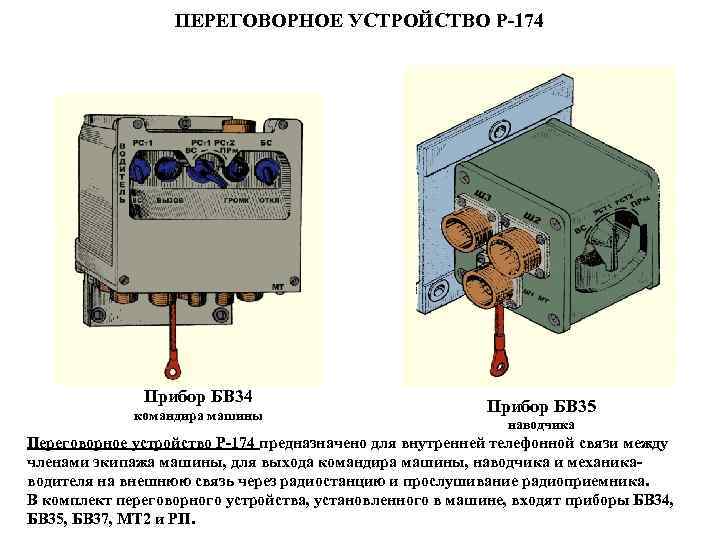

ПЕРЕГОВОРНОЕ УСТРОЙСТВО Р 174 Прибор БВ 34 командира машины Прибор БВ 35 наводчика Переговорное устройство Р 174 предназначено для внутренней телефонной связи между членами экипажа машины, для выхода командира машины, наводчика и механика водителя на внешнюю связь через радиостанцию и прослушивание радиоприемника. В комплект переговорного устройства, установленного в машине, входят приборы БВ 34, БВ 35, БВ 37, МТ 2 и РП.
специальные системы и оборудование: ØДинамическая защита; танка; ØОПВТ; ØСистема дымопуска; ØОборудование для самоокапывания

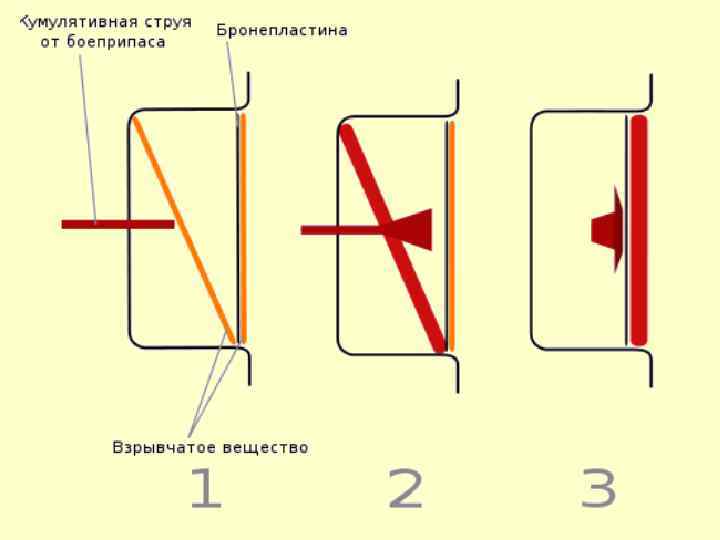

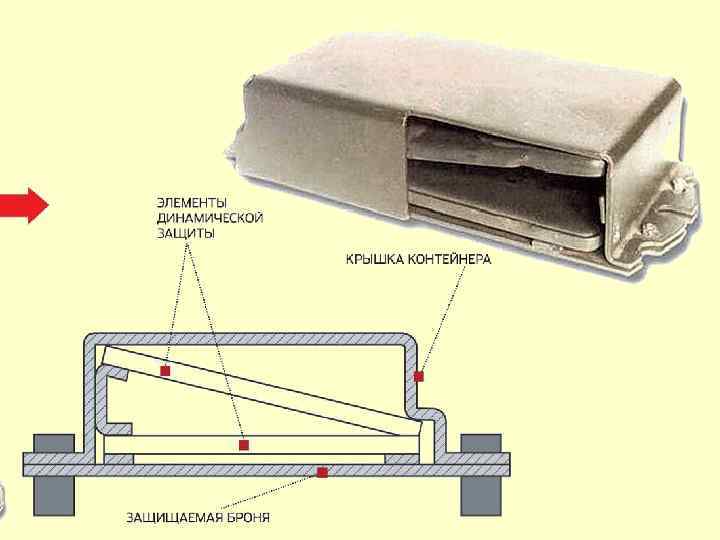

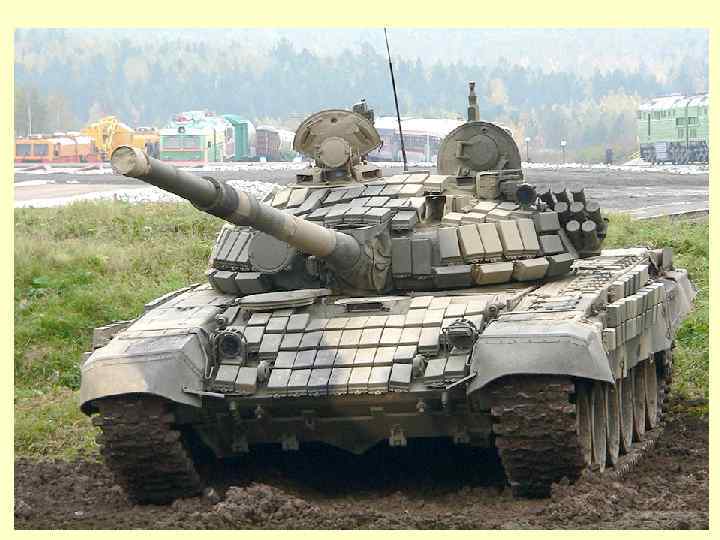

Динамическая защита танка. Защитные устройства динамического типа (ЗУДТ) предназначены для снижения вероятности проникания кумулятивной струи в преграду (корпус, башню танка). Типы ЗУДТ (находящиеся на вооружении и опытные разработки) - ЗУДТ взрывного действия (противокумулятивные комплексы первого поколения – навесная ДЗ «Контакт-1» ); - Универсальные ЗУДТ (встроенная ДЗ «Контакт-5» ; «Реликт» ); - ЗУДТ с использованием электрического импульса; - ЗУДТ комбинированного действия; - ЗУДТ кумулятивного действия; - ЗУДТ невзрывного действия.
РАЗВИТИЕ ЭЛЕКТРОННЫХ СРЕДСТВ ЗАЩИТЫ КОМПЛЕКС ОПТИКО-ЭЛЕКТРОННОГО ПОДАВЛЕНИЯ «ШТОРА-1»

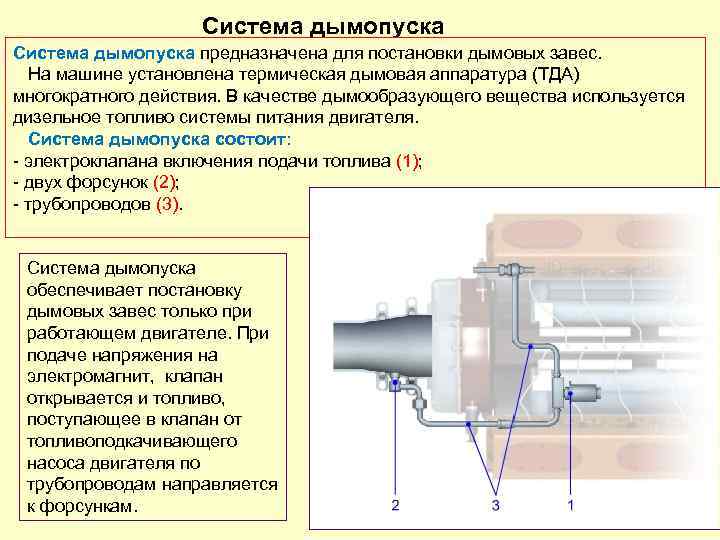

Система дымопуска предназначена для постановки дымовых завес. На машине установлена термическая дымовая аппаратура (ТДА) многократного действия. В качестве дымообразующего вещества используется дизельное топливо системы питания двигателя. Система дымопуска состоит: - электроклапана включения подачи топлива (1); - двух форсунок (2); - трубопроводов (3). Система дымопуска обеспечивает постановку дымовых завес только при работающем двигателе. При подаче напряжения на электромагнит, клапан открывается и топливо, поступающее в клапан от топливоподкачивающего насоса двигателя по трубопроводам направляется к форсункам.

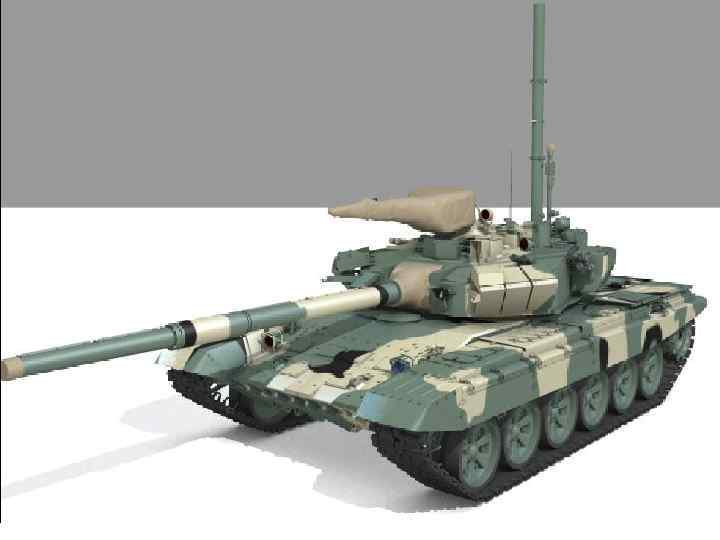

Танк имеет оборудование для преодоления водных преград по дну, термодымовую аппаратуру и систему пуска дымовых гранат для постановки дымовых завес в целях маскировки.

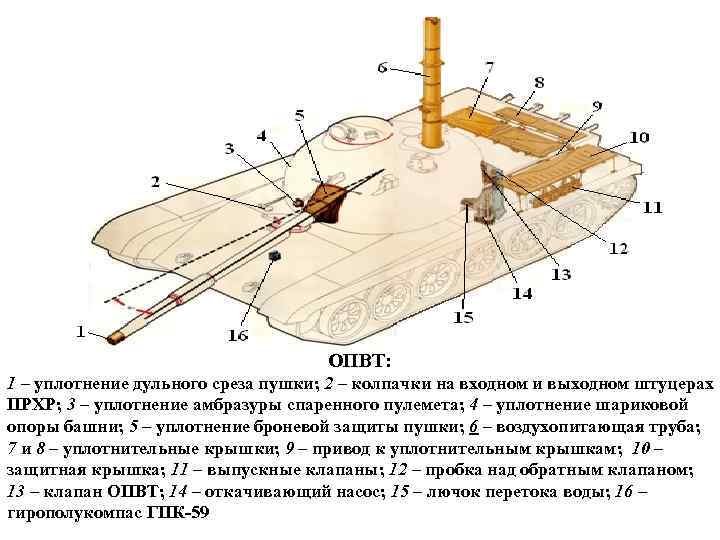

ОПВТ: 1 – уплотнение дульного среза пушки; 2 – колпачки на входном и выходном штуцерах ПРХР; 3 – уплотнение амбразуры спаренного пулемета; 4 – уплотнение шариковой опоры башни; 5 – уплотнение броневой защиты пушки; 6 – воздухопитающая труба; 7 и 8 – уплотнительные крышки; 9 – привод к уплотнительным крышкам; 10 – защитная крышка; 11 – выпускные клапаны; 12 – пробка над обратным клапаном; 13 – клапан ОПВТ; 14 – откачивающий насос; 15 – лючок перетока воды; 16 – гирополукомпас ГПК 59

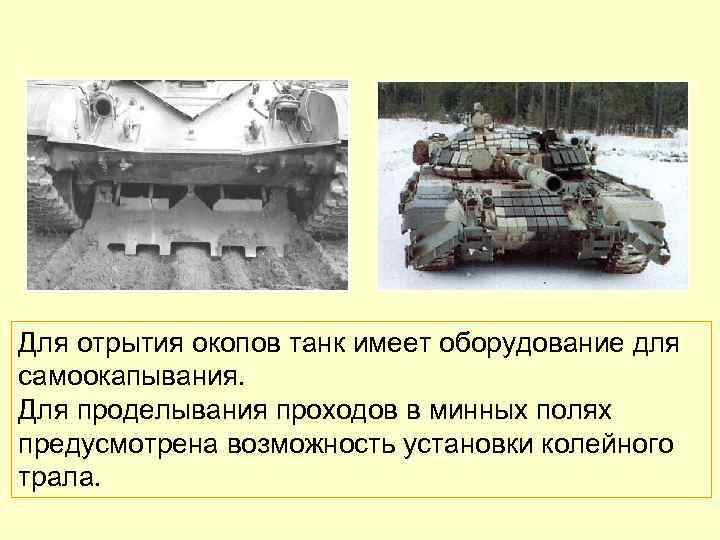

Для отрытия окопов танк имеет оборудование для самоокапывания. Для проделывания проходов в минных полях предусмотрена возможность установки колейного трала.
