>1. Оптические индикатрисы одноосных и двуосных кристаллов. 2. Ориентировка оптических индикатрис в различных сингониях. 1. Оптические индикатрисы одноосных и двуосных кристаллов. 2. Ориентировка оптических индикатрис в различных сингониях. 3. Типы погасания

>Поверхность показателей преломления и оптическая индикатриса Одноосный оптически отрицательный кристалл С n = C/V Поверхность показателей преломления и оптическая индикатриса Одноосный оптически отрицательный кристалл С n = C/V Vo Ve

>Одноосный оптически положительный кристалл C Ve Vo Одноосный оптически положительный кристалл C Ve Vo

>Определение оптической индикатрисы Определение оптической индикатрисы

> Кальцит С X Y 1) Лучу соответствует единственное центральное сечение индикатрисы, перпендикулярное его Кальцит С X Y 1) Лучу соответствует единственное центральное сечение индикатрисы, перпендикулярное его распространению Z 2)Это сечение лежит в плоскости XY, которая перпендикулярно Z. В этой плоскости совершают колебания лучи (o) и (e).

> X Y X Y

>Оптическая индикатриса одноосного положительного кристалла No` Ne Оптическая индикатриса одноосного положительного кристалла No` Ne

>Оптическая индикатриса одноосного отрицательного кристалла No Ne Оптическая индикатриса одноосного отрицательного кристалла No Ne

> Ориентировка трех главных сечений поверхности показателей преломления (а-в) и оптической индикатрисы (г-е) в Ориентировка трех главных сечений поверхности показателей преломления (а-в) и оптической индикатрисы (г-е) в кристаллах низшей сингонии Бирадиали - это оптические оси для поверхности лучевых скоростей Бинормали - это оптические оси для поверхности нормальных скоростей

> Оптическая индикатриса двуосного оптически положительного кристалла 2 V - угол между О. О. Оптическая индикатриса двуосного оптически положительного кристалла 2 V - угол между О. О. О. О. - оптическая ось (направление в которых отсутствует поляризация света) Плоскость О. О.

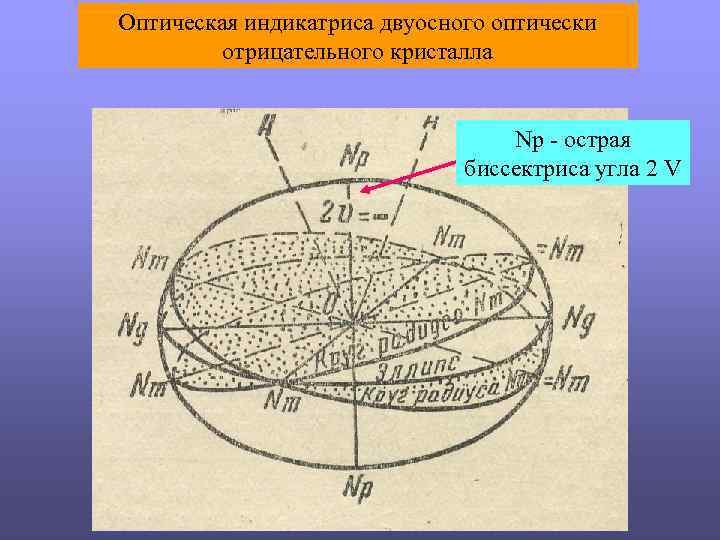

>Оптическая индикатриса двуосного оптически отрицательного кристалла Np - острая биссектриса угла 2 V Оптическая индикатриса двуосного оптически отрицательного кристалла Np - острая биссектриса угла 2 V

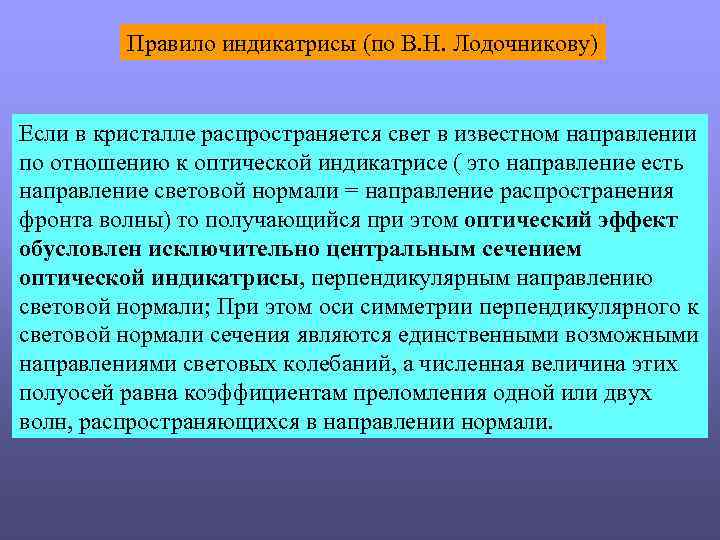

> Правило индикатрисы (по В. Н. Лодочникову) Если в кристалле распространяется свет в известном Правило индикатрисы (по В. Н. Лодочникову) Если в кристалле распространяется свет в известном направлении по отношению к оптической индикатрисе ( это направление есть направление световой нормали = направление распространения фронта волны) то получающийся при этом оптический эффект обусловлен исключительно центральным сечением оптической индикатрисы, перпендикулярным направлению световой нормали; При этом оси симметрии перпендикулярного к световой нормали сечения являются единственными возможными направлениями световых колебаний, а численная величина этих полуосей равна коэффициентам преломления одной или двух волн, распространяющихся в направлении нормали.

> Оптически отрицательные L - (-) Оптически отрицательные L - (-)

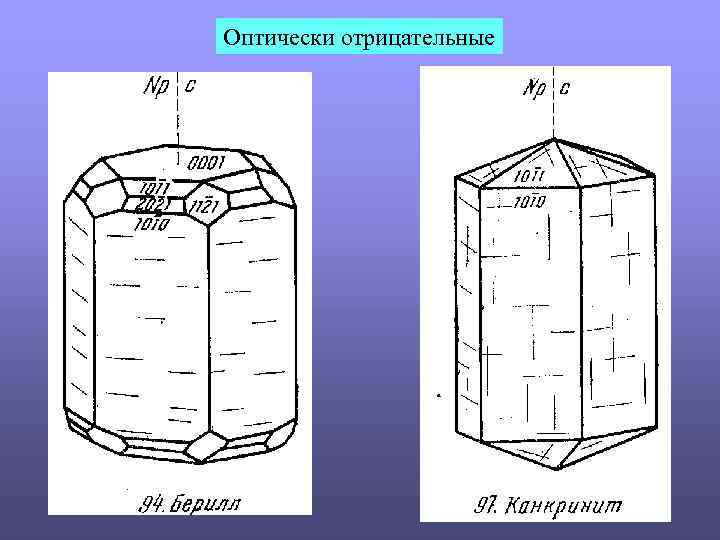

>Оптически отрицательные Оптически отрицательные

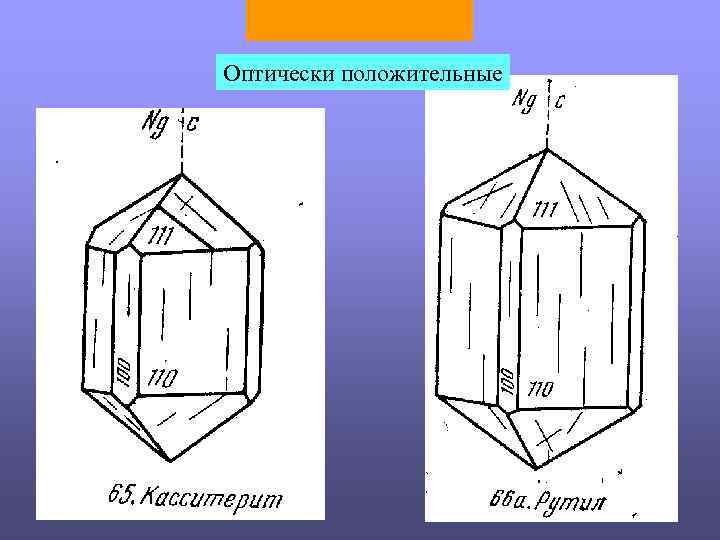

>Оптически положительные Оптически положительные

>Оптически отрицательный Оптически отрицательный

>Оптически положительные Оптически положительные

>Оптически отрицательные Оптически отрицательные

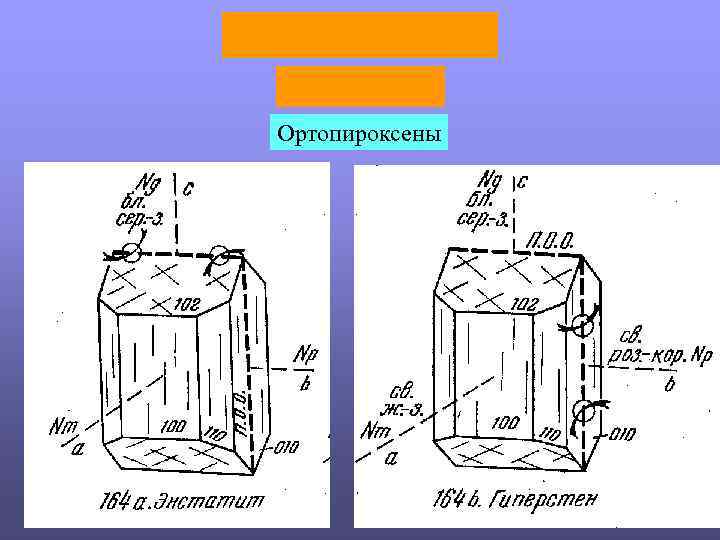

>Ортопироксены Ортопироксены

>Ромбические амфиболы Ромбические амфиболы

>Оливины (ромбическая сингония) Оливины (ромбическая сингония)

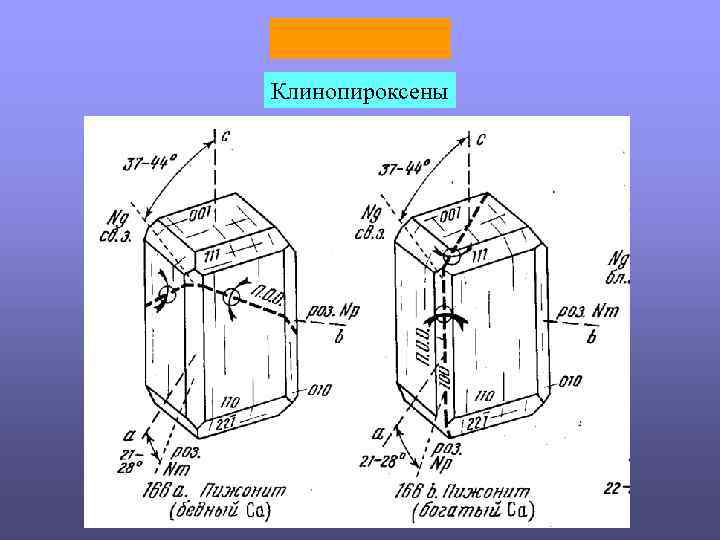

>Клинопироксены Клинопироксены

>Амфиболы Амфиболы

>Калиевые полевые шпаты Калиевые полевые шпаты

>Плагиоклазы Плагиоклазы

>Типы погасания минералов Равномерные Прямое Типы погасания минералов Равномерные Прямое

>Косое Косое

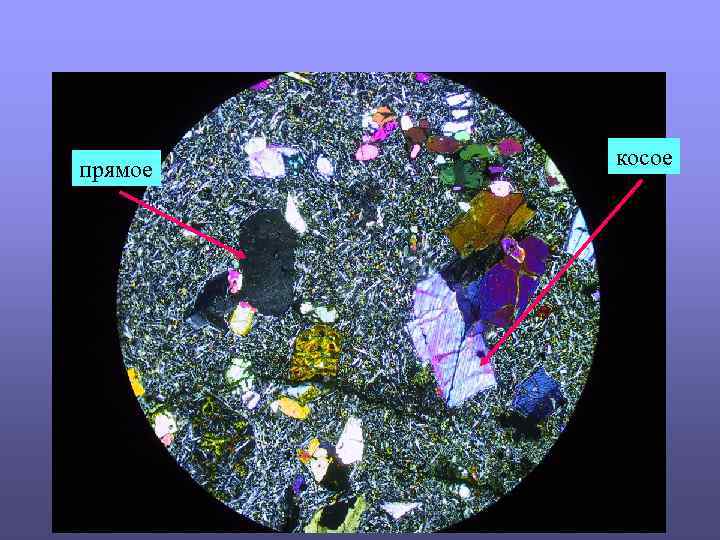

> косое прямое косое прямое

>Симметричное амфибол Симметричное амфибол

> Неравномерные Закономерные Двойники плагиоклаз Неравномерные Закономерные Двойники плагиоклаз

> Косое, двойники плагиоклаз клинопироксен Косое, двойники плагиоклаз клинопироксен

> Косое, зональное авгит Косое, зональное авгит

> Распад твердых растворов Ортопироксен (ламели - клинопироксен) Распад твердых растворов Ортопироксен (ламели - клинопироксен)

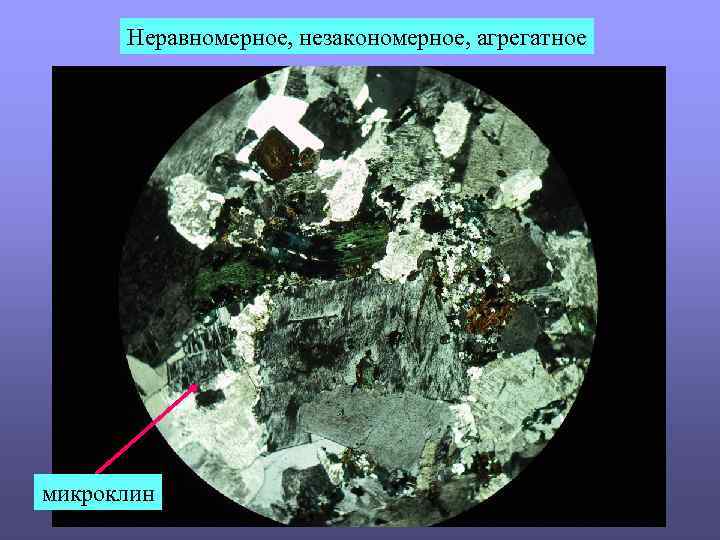

> Неравномерное, незакономерное, агрегатное микроклин Неравномерное, незакономерное, агрегатное микроклин

> Агрегатное погасание Прямое Двойники биотит кальцит Агрегатное сосюритизированный плагиоклаз Агрегатное погасание Прямое Двойники биотит кальцит Агрегатное сосюритизированный плагиоклаз

> Волнистое погасание Деформации в оливине Волнистое погасание Деформации в оливине
