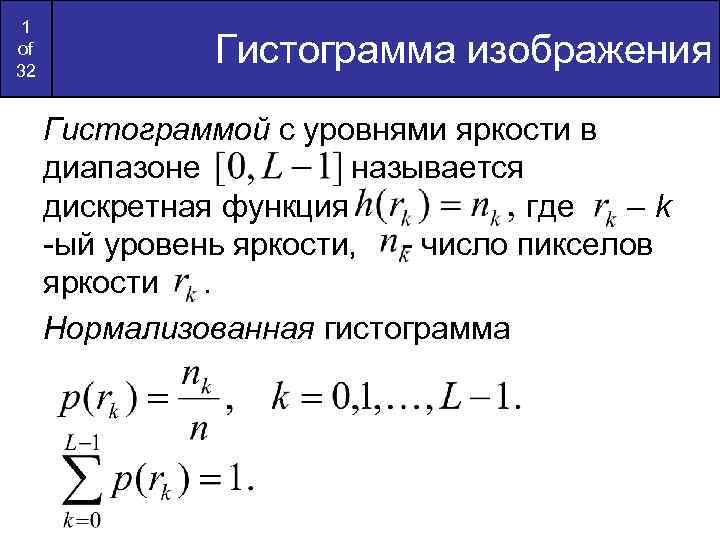

1 of 32 Гистограмма изображения Гистограммой с уровнями яркости в диапазоне называется дискретная функция где –k -ый уровень яркости, - число пикселов яркости. Нормализованная гистограмма

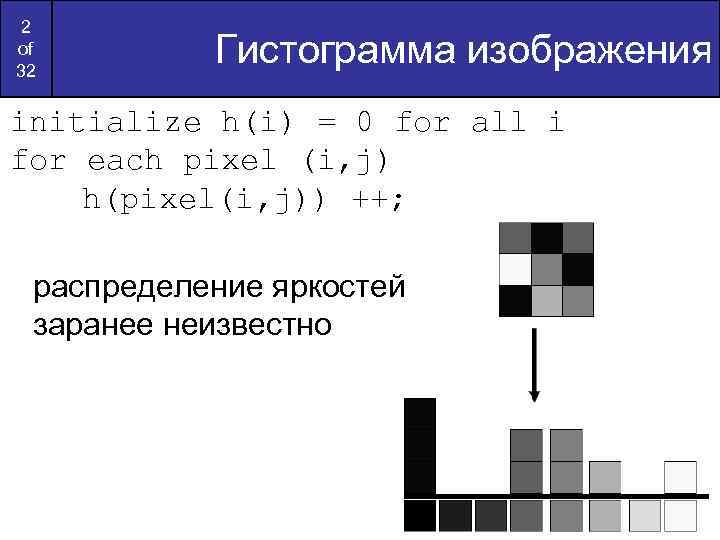

2 of 32 Гистограмма изображения initialize h(i) = 0 for all i for each pixel (i, j) h(pixel(i, j)) ++; распределение яркостей заранее неизвестно

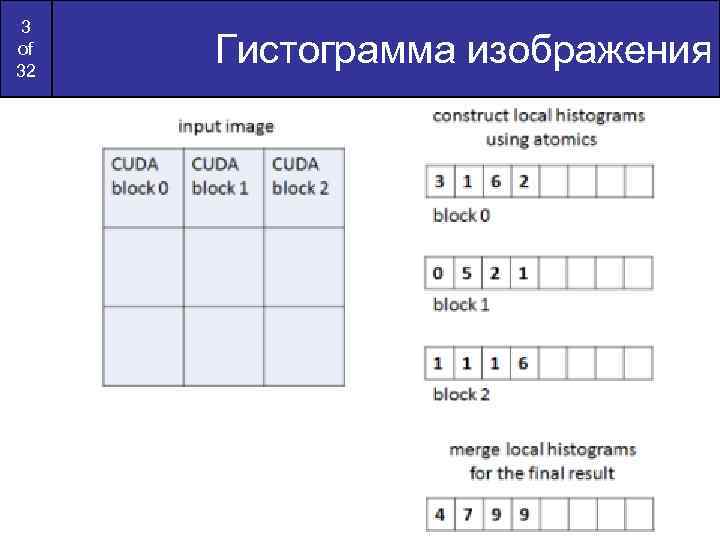

3 of 32 Гистограмма изображения

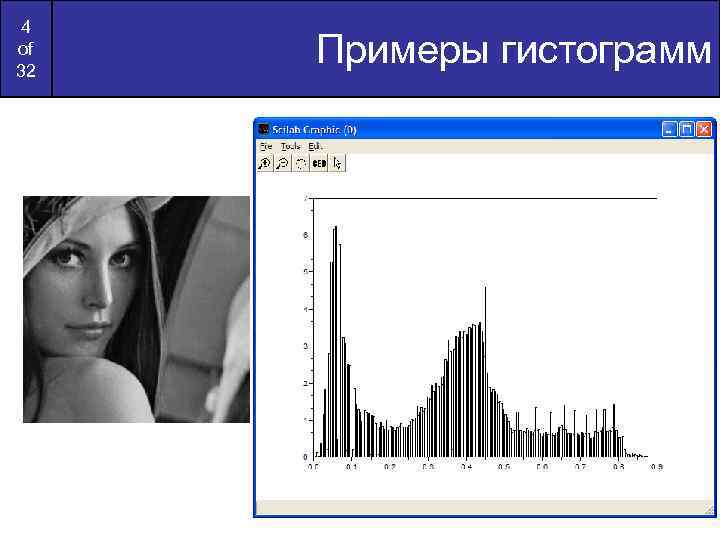

4 of 32 Примеры гистограмм

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 5 of 32 Примеры гистограмм

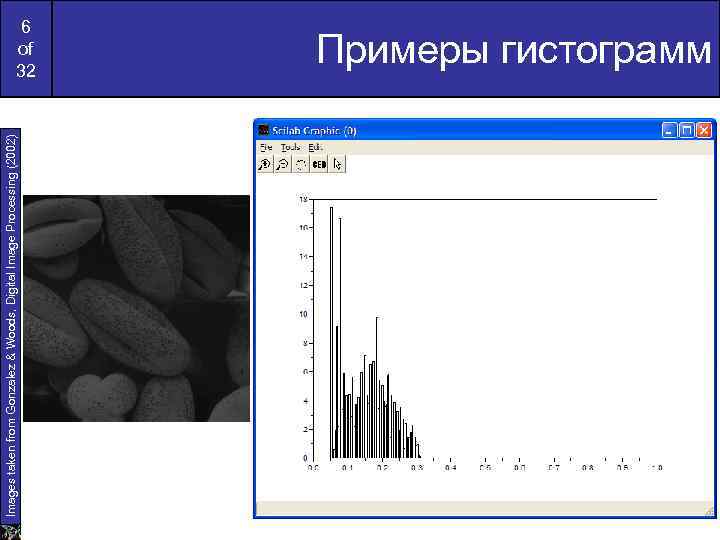

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 6 of 32 Примеры гистограмм

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 7 of 32 Примеры гистограмм

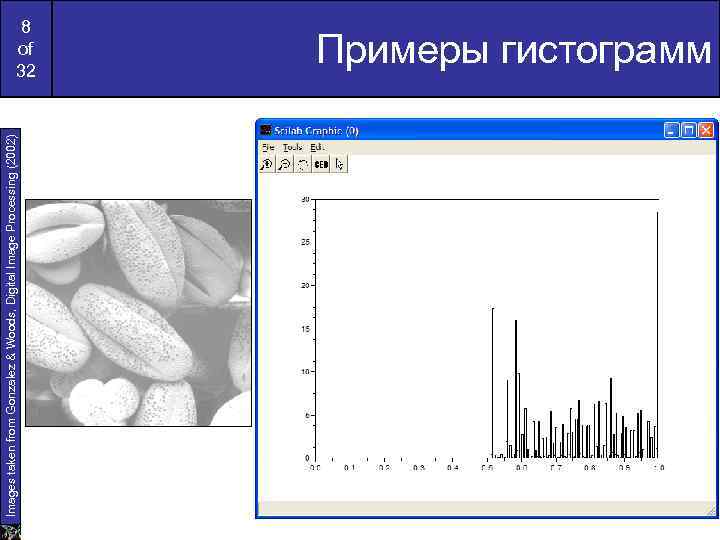

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 8 of 32 Примеры гистограмм

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 9 of 32 Примеры гистограмм

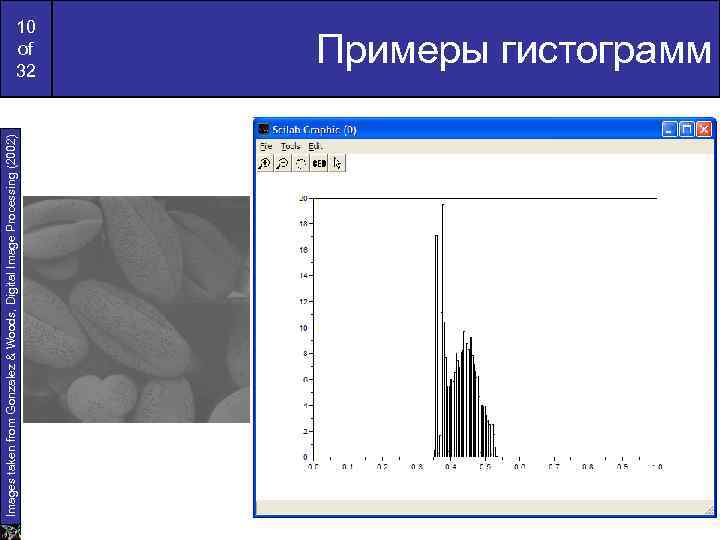

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 10 of 32 Примеры гистограмм

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 11 of 32 Примеры гистограмм

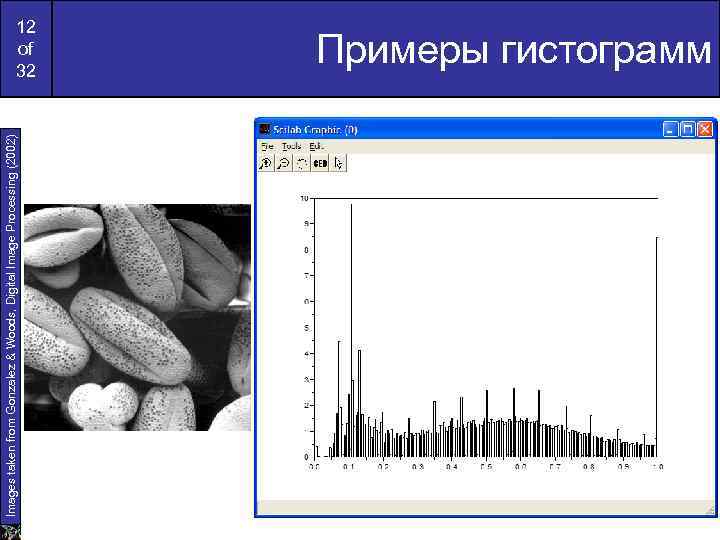

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 12 of 32 Примеры гистограмм

14 of 32 Эквализация гистограммы

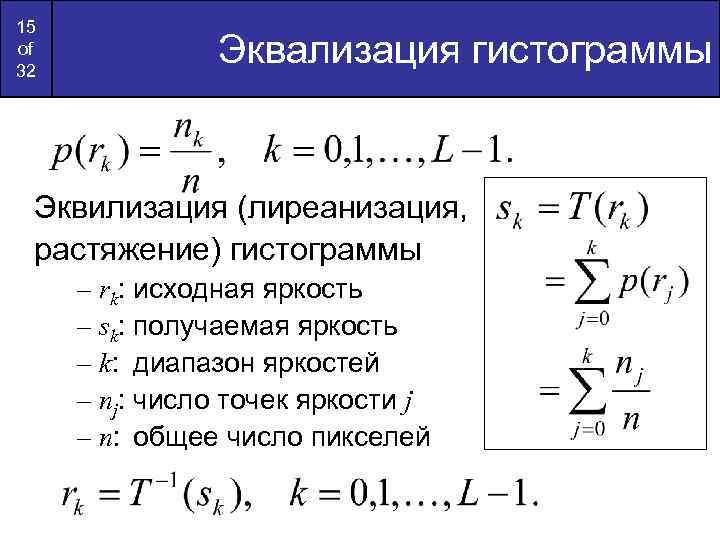

15 of 32 Эквализация гистограммы Эквилизация (лиреанизация, растяжение) гистограммы – rk: исходная яркость – sk: получаемая яркость – k: диапазон яркостей – nj: число точек яркости j – n: общее число пикселей

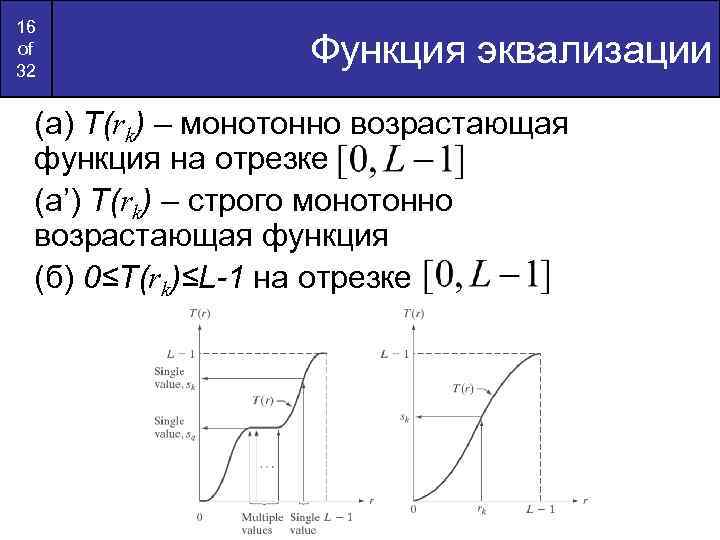

16 of 32 Функция эквализации (а) T(rk) – монотонно возрастающая функция на отрезке (а’) T(rk) – строго монотонно возрастающая функция (б) 0≤T(rk)≤L-1 на отрезке
