1 Название курса: Электротехника Лекции – 34 часов

1 Название курса: Электротехника Лекции – 34 часов Практич. занятия – 18 Лаборат. работы – 18 Новиков Сергей Автономович 8 корп.- 153 к.(также 152 к.)

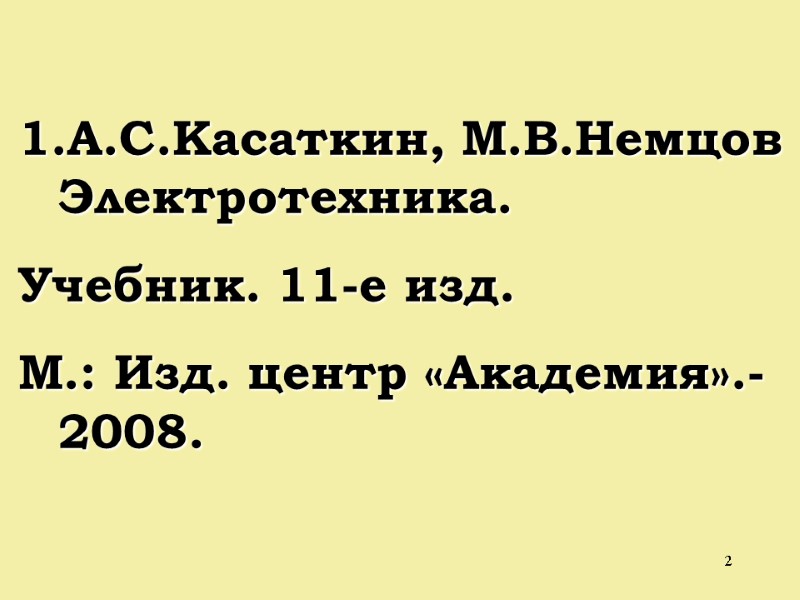

2 А.С.Касаткин, М.В.Немцов Электротехника. Учебник. 11-е изд. М.: Изд. центр «Академия».-2008.

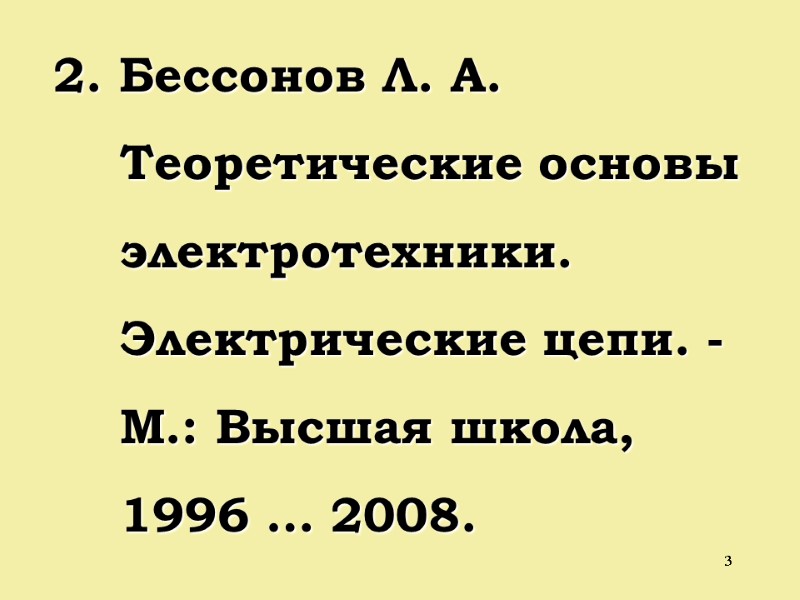

3 2. Бессонов Л. А. Теоретические основы электротехники. Электрические цепи. - М.: Высшая школа, 1996 … 2008.

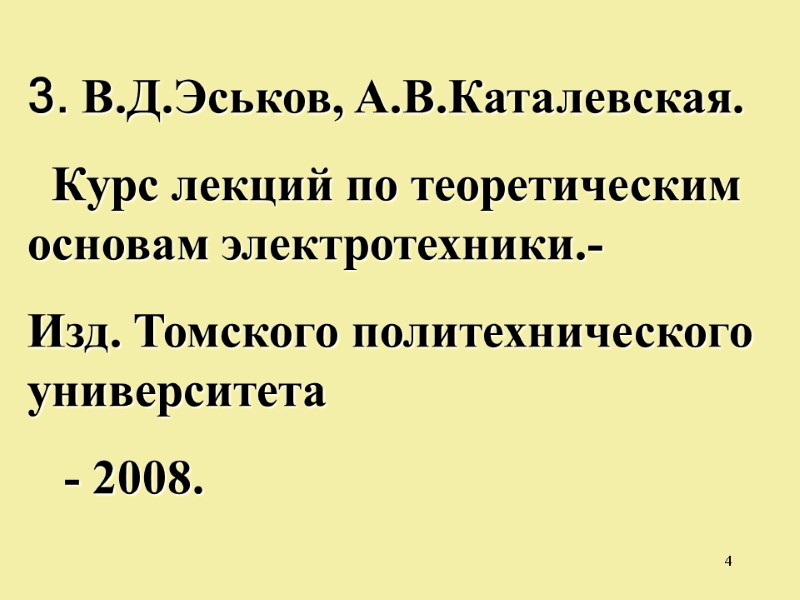

4 3. В.Д.Эськов, А.В.Каталевская. Курс лекций по теоретическим основам электротехники.- Изд. Томского политехнического университета - 2008.

5 Методические указания к лабораторным работам www.enin.tpu.ru/lib/TOE1.pdf www.enin.tpu.ru/lib/TOE2.pdf

6 Системы связи Компьютерные системы Системы управления и контроля Энергетика Системы обработки сигналов

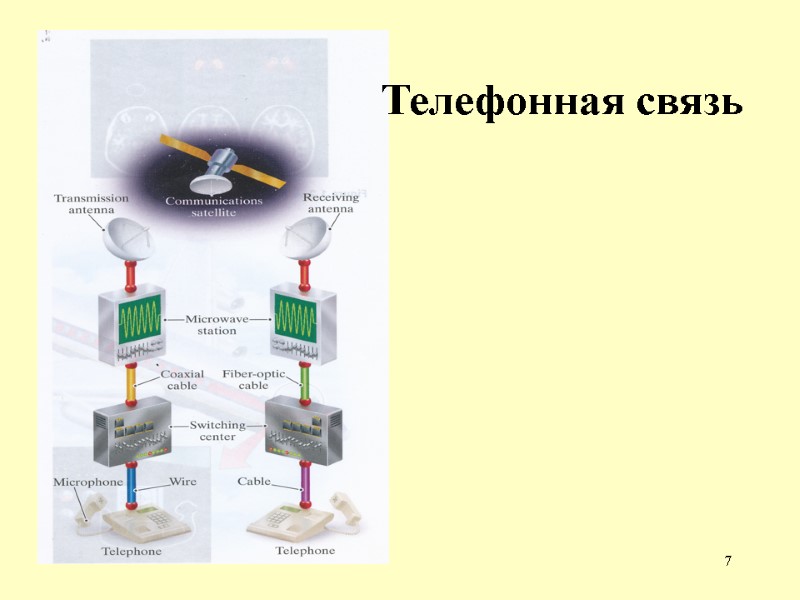

7 Телефонная связь

8 Компьютерная томография головы взрослого человека

9 Используются все виды электрических систем

10 Есть ли что общее у различных систем? Да. Это электрические цепи. Электрическая цепь – математическая модель, приближенно описывающая поведение реальной электрической системы

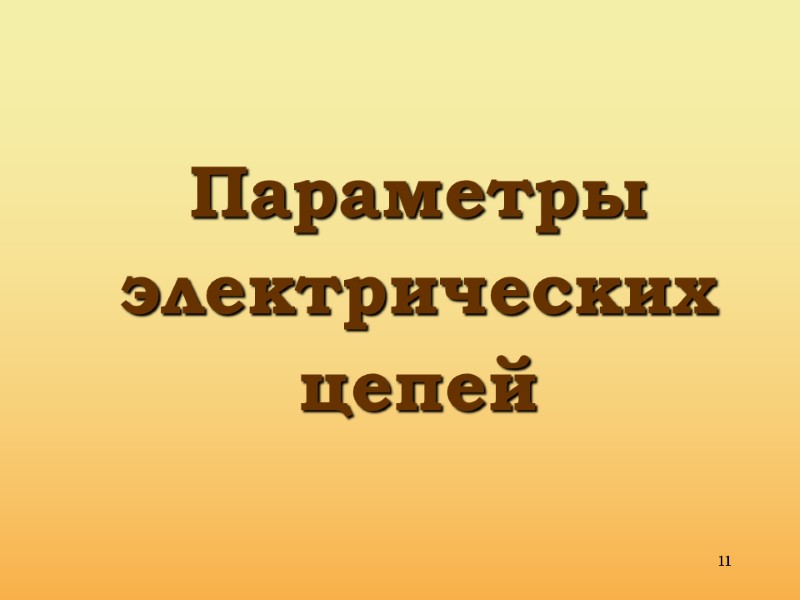

11 Параметры электрических цепей

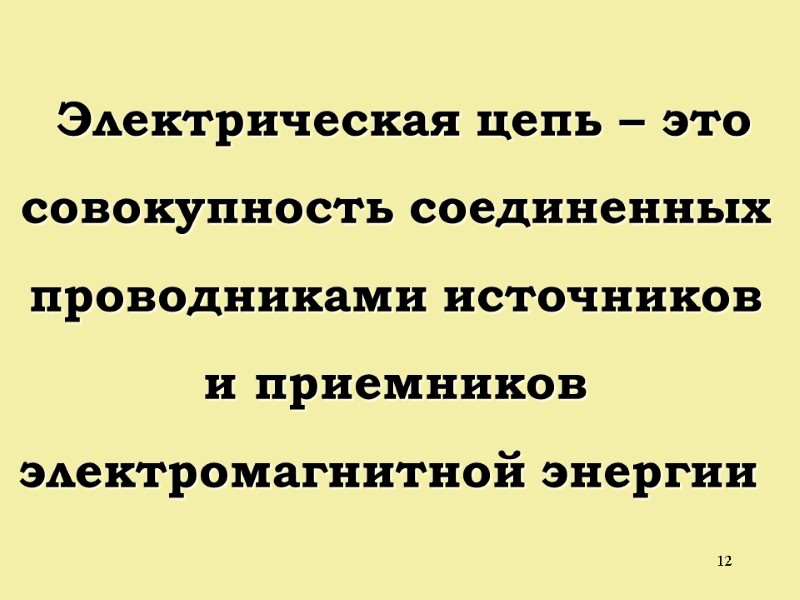

12 Электрическая цепь – это совокупность соединенных проводниками источников и приемников электромагнитной энергии

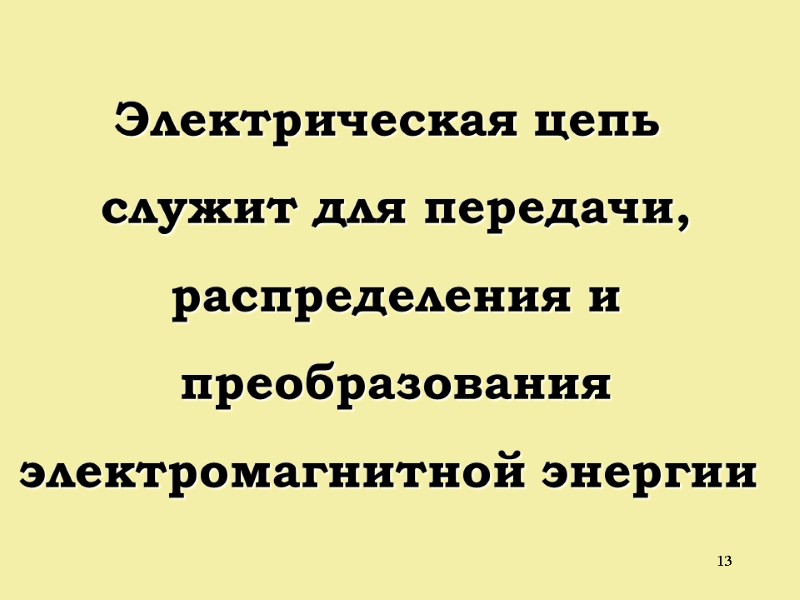

13 Электрическая цепь служит для передачи, распределения и преобразования электромагнитной энергии

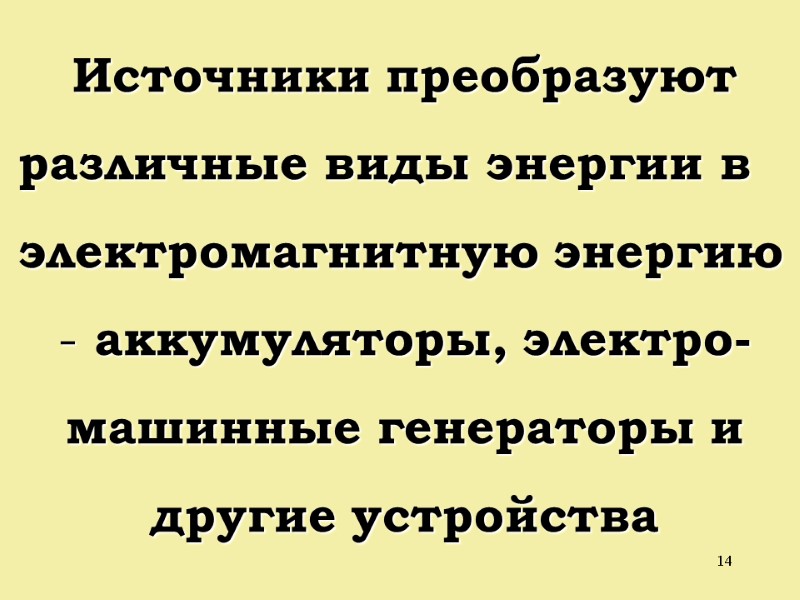

14 Источники преобразуют различные виды энергии в электромагнитную энергию аккумуляторы, электро- машинные генераторы и другие устройства

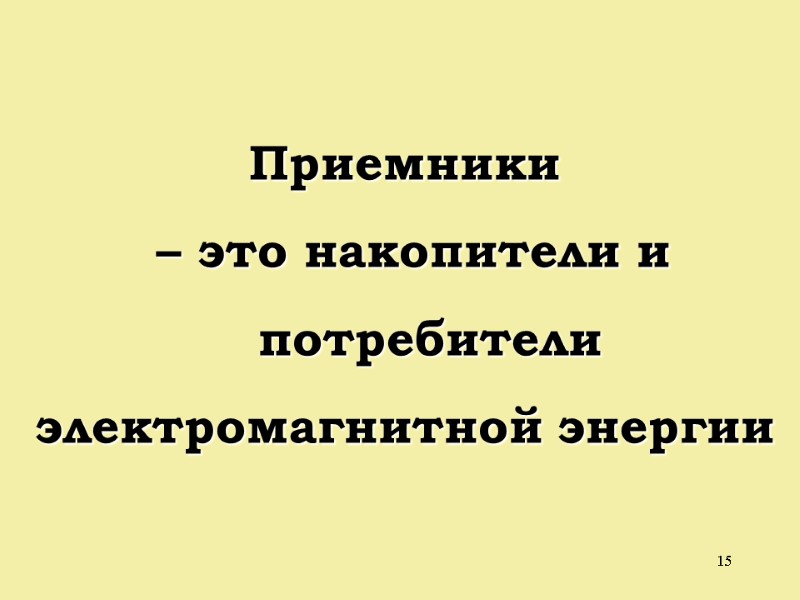

15 Приемники – это накопители и потребители электромагнитной энергии

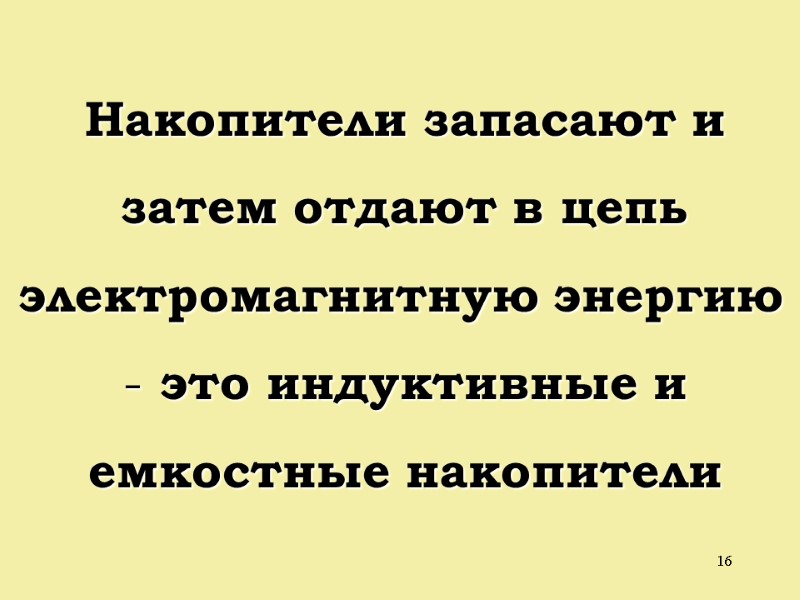

16 Накопители запасают и затем отдают в цепь электромагнитную энергию это индуктивные и емкостные накопители

17 Потребители преобразуют электромагнитную энергию в другие виды энергии – это нагреватели, лампы, двигатели и другие устройства

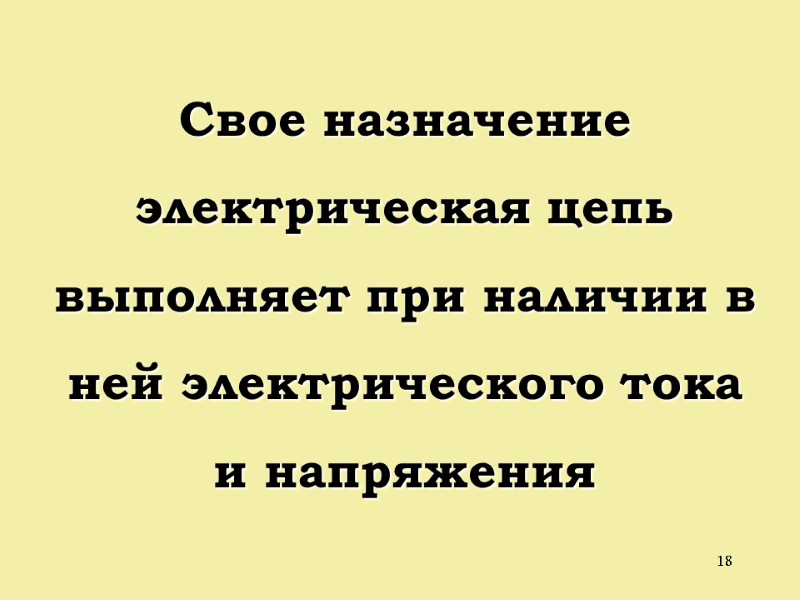

18 Свое назначение электрическая цепь выполняет при наличии в ней электрического тока и напряжения

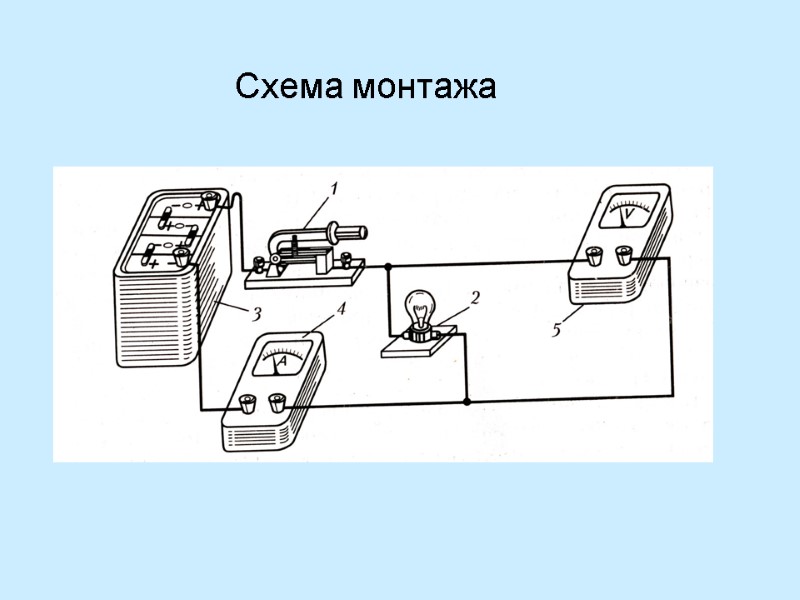

Схема монтажа

20 Принципиальная схема

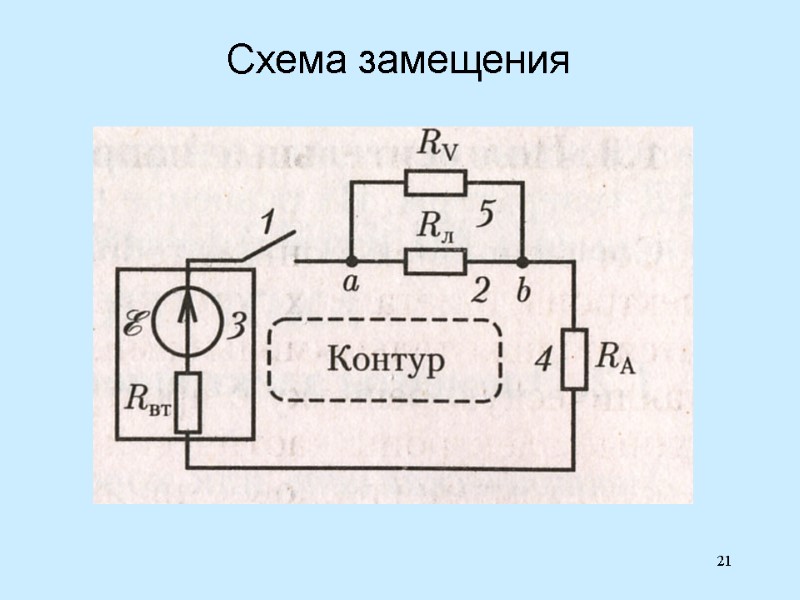

21 Схема замещения

22

23 Электрический ток

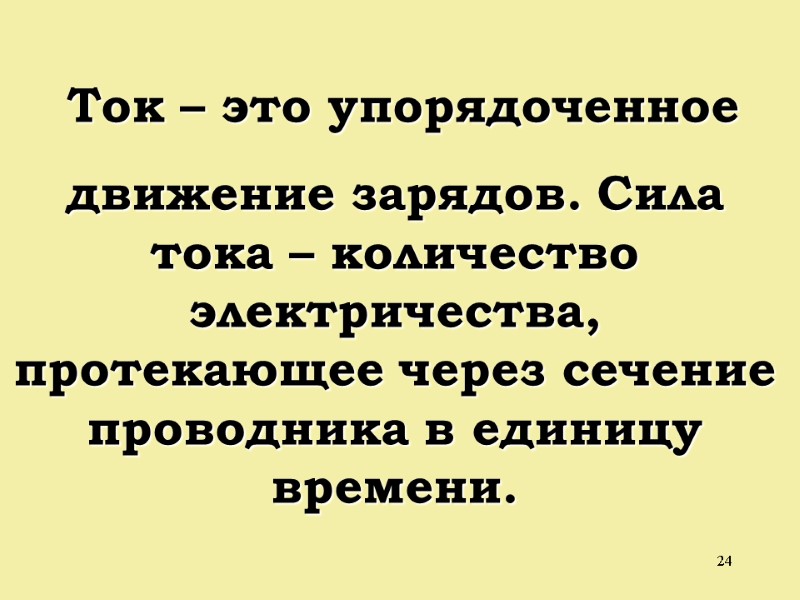

24 Ток – это упорядоченное движение зарядов. Сила тока – количество электричества, протекающее через сечение проводника в единицу времени.

25

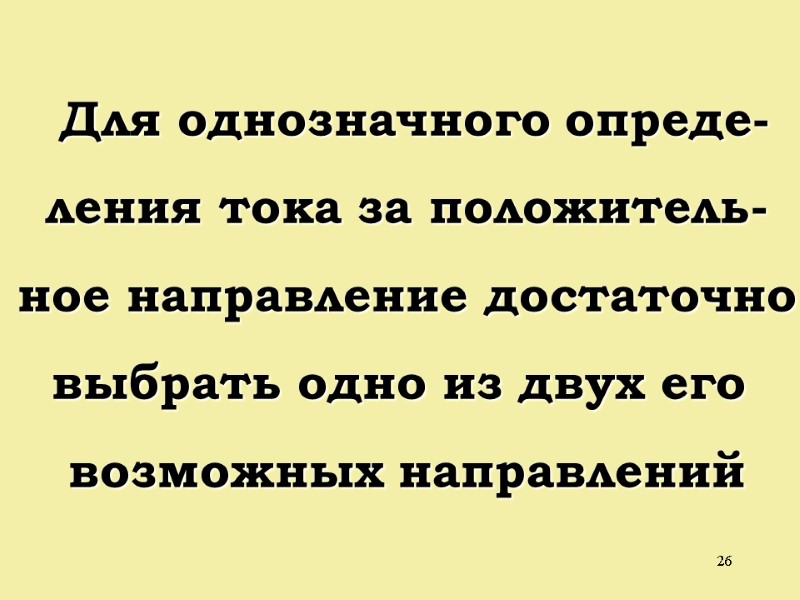

26 Для однозначного опреде- ления тока за положитель- ное направление достаточно выбрать одно из двух его возможных направлений

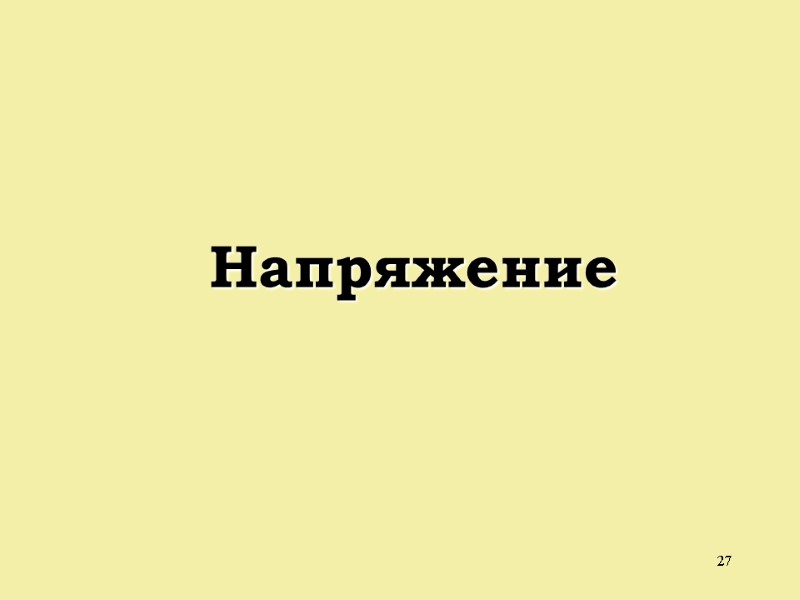

27 Напряжение

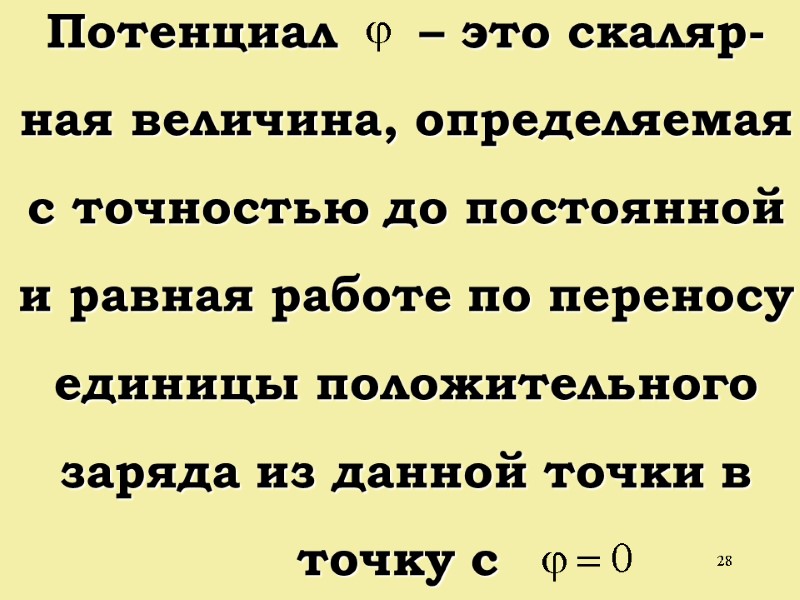

28 Потенциал – это скаляр- ная величина, определяемая с точностью до постоянной и равная работе по переносу единицы положительного заряда из данной точки в точку с

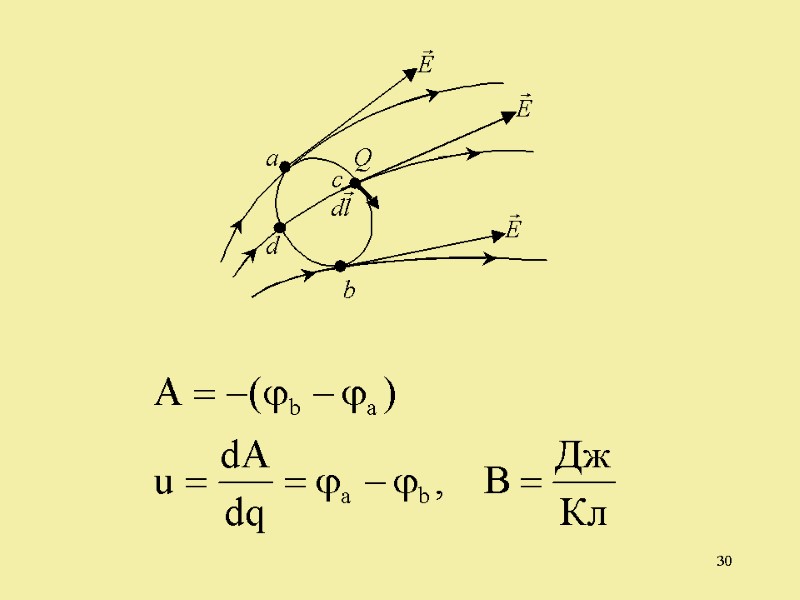

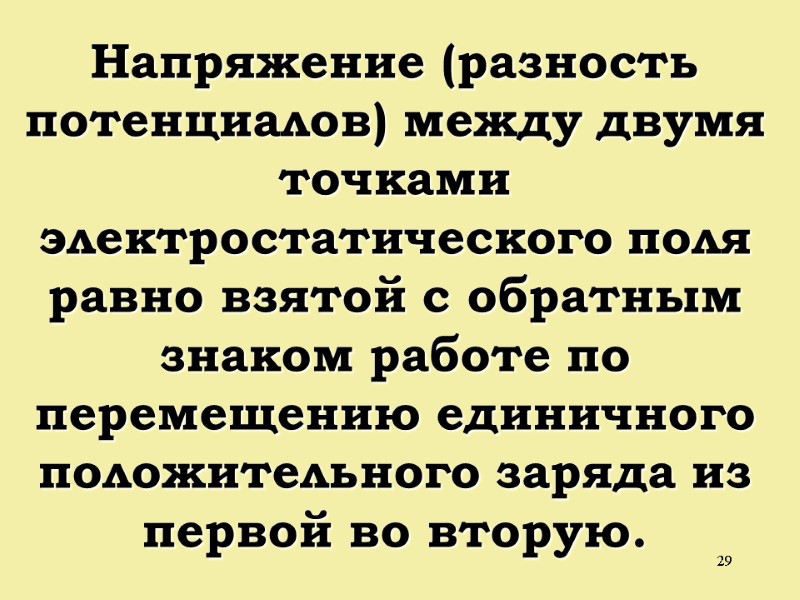

29 Напряжение (разность потенциалов) между двумя точками электростатического поля равно взятой с обратным знаком работе по перемещению единичного положительного заряда из первой во вторую.

30

31 Положительное направление напряжения связано с принятым положительным направлением тока,причем ток течет от более высокого потенциала (+) к более низкому потенциалу (-)

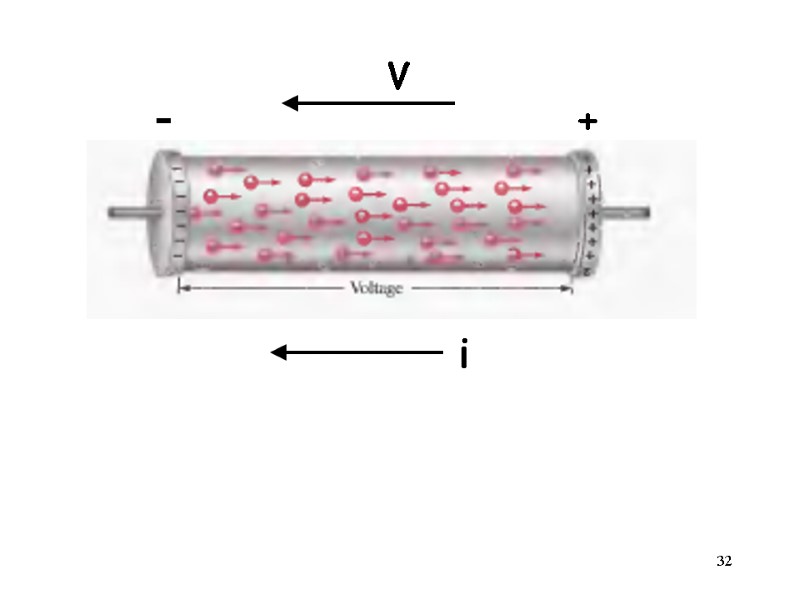

32 + - V i

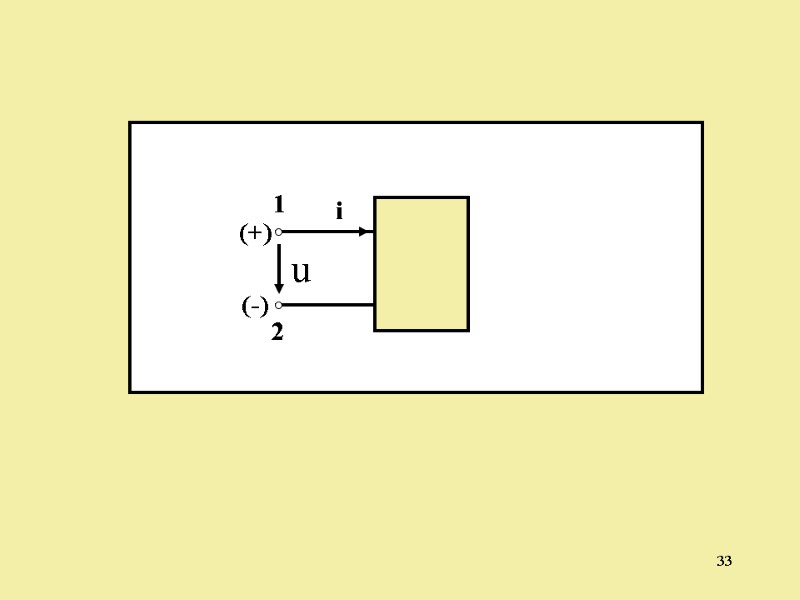

33 u (+) 1 (-) 2

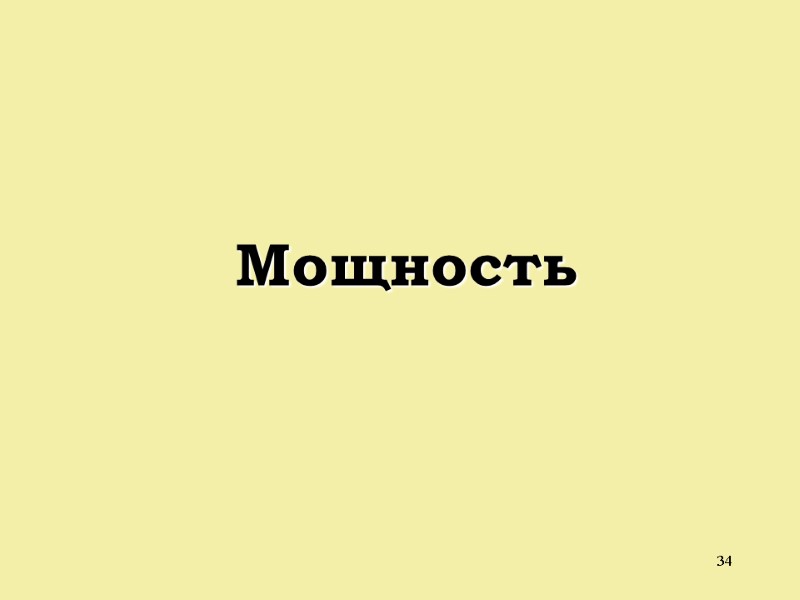

34 Мощность

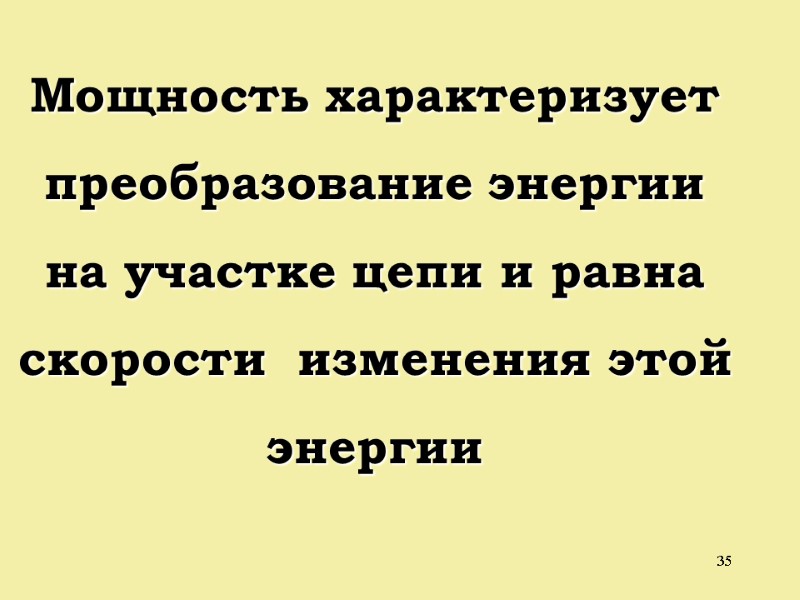

35 Мощность характеризует преобразование энергии на участке цепи и равна скорости изменения этой энергии

36

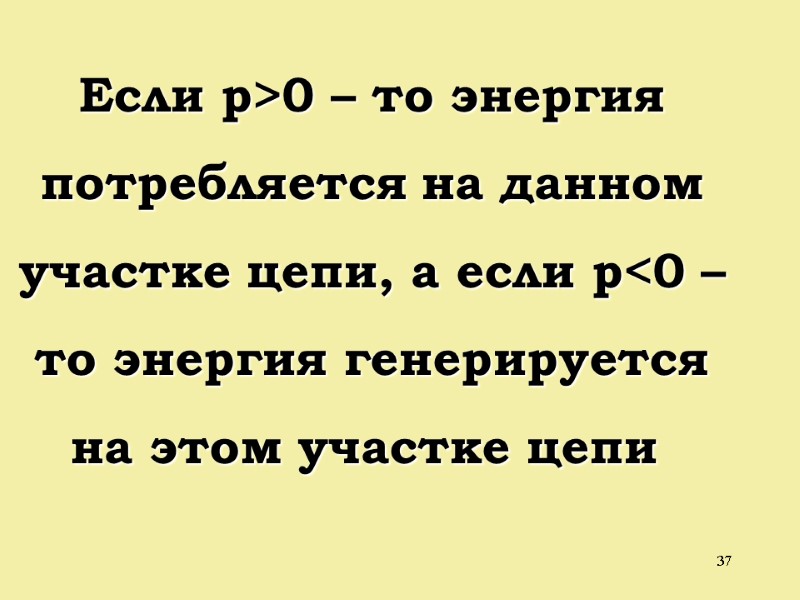

37 Если р>0 – то энергия потребляется на данном участке цепи, а если р<0 – то энергия генерируется на этом участке цепи

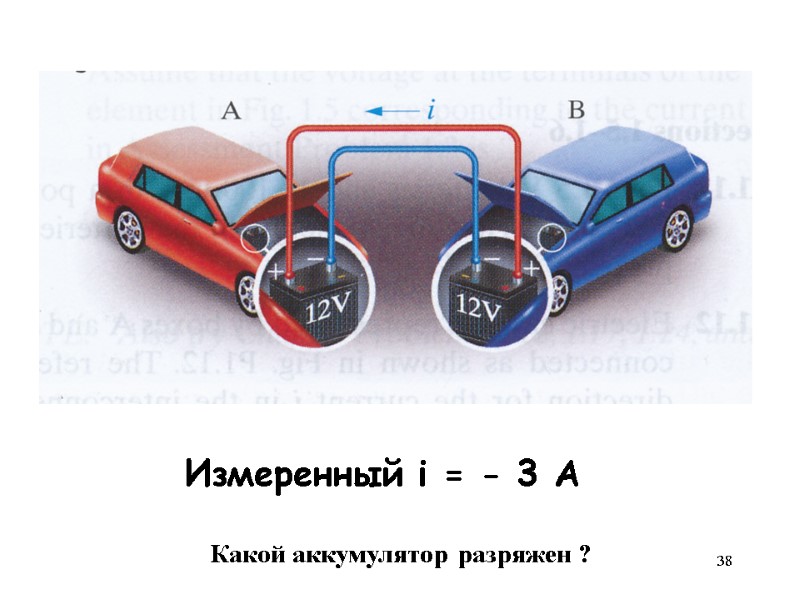

38 Измеренный i = - 3 A Какой аккумулятор разряжен ?

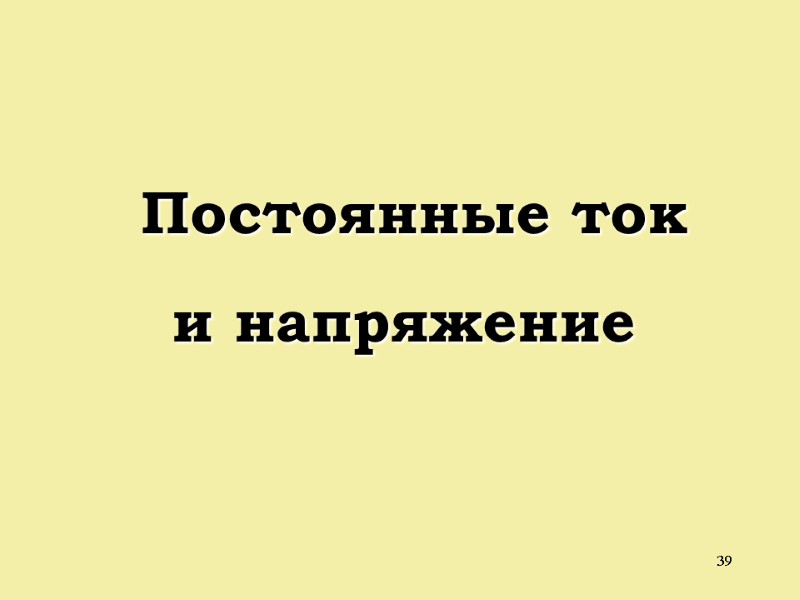

39 Постоянные ток и напряжение

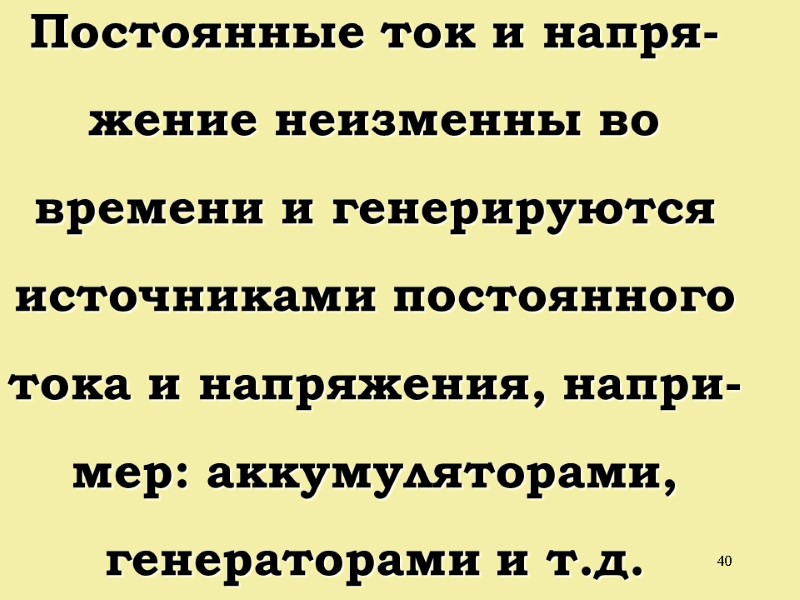

40 Постоянные ток и напря- жение неизменны во времени и генерируются источниками постоянного тока и напряжения, напри- мер: аккумуляторами, генераторами и т.д.

41 I , u , p

42 Линейные элементы схем замещения

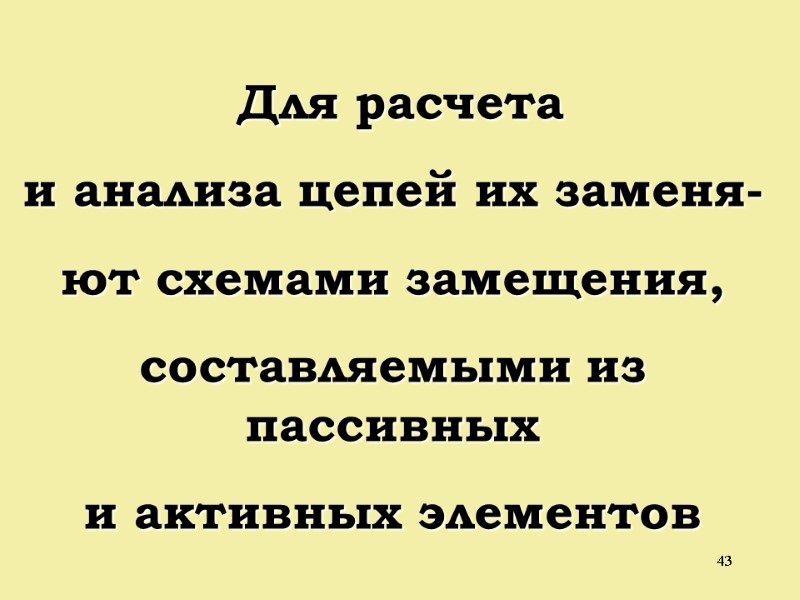

43 Для расчета и анализа цепей их заменя- ют схемами замещения, составляемыми из пассивных и активных элементов

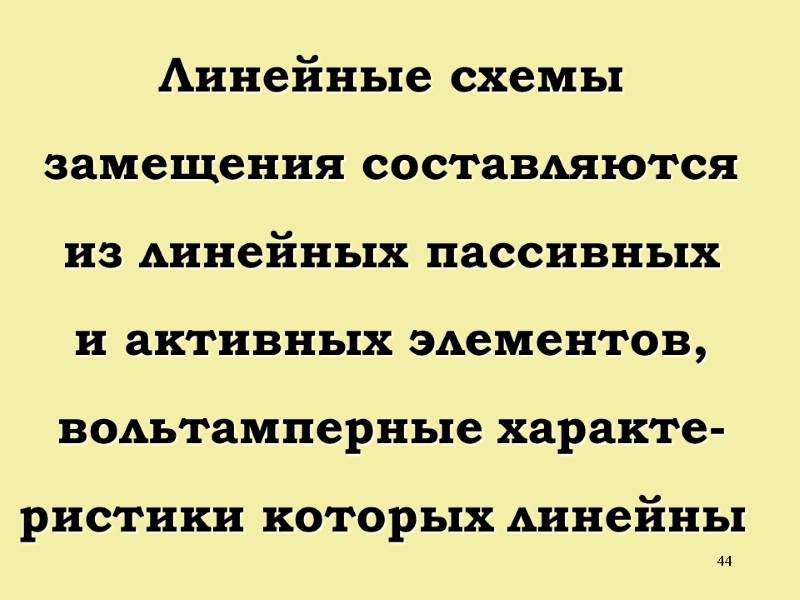

44 Линейные схемы замещения составляются из линейных пассивных и активных элементов, вольтамперные характе- ристики которых линейны

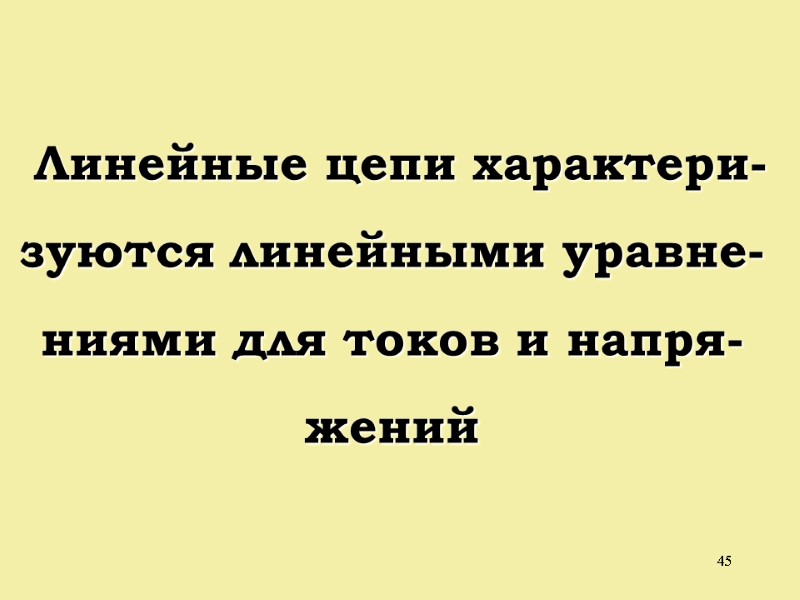

45 Линейные цепи характери- зуются линейными уравне- ниями для токов и напря- жений

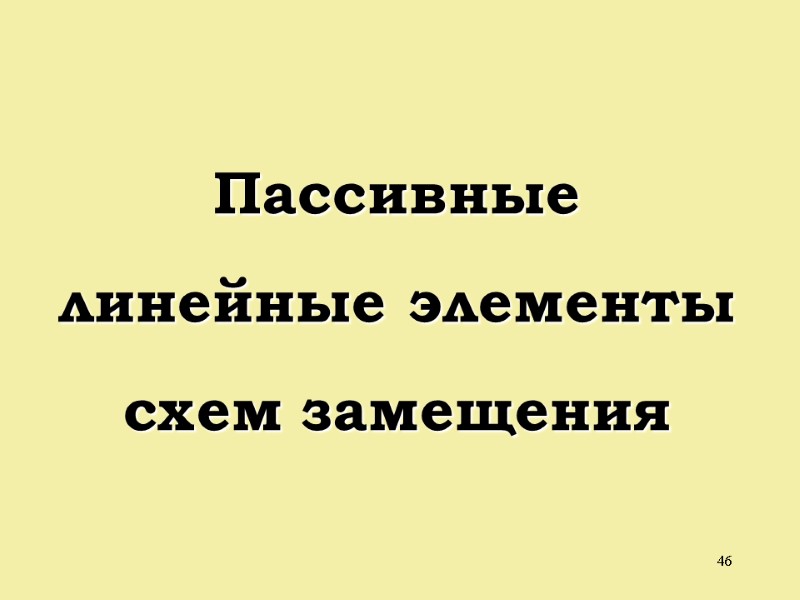

46 Пассивные линейные элементы схем замещения

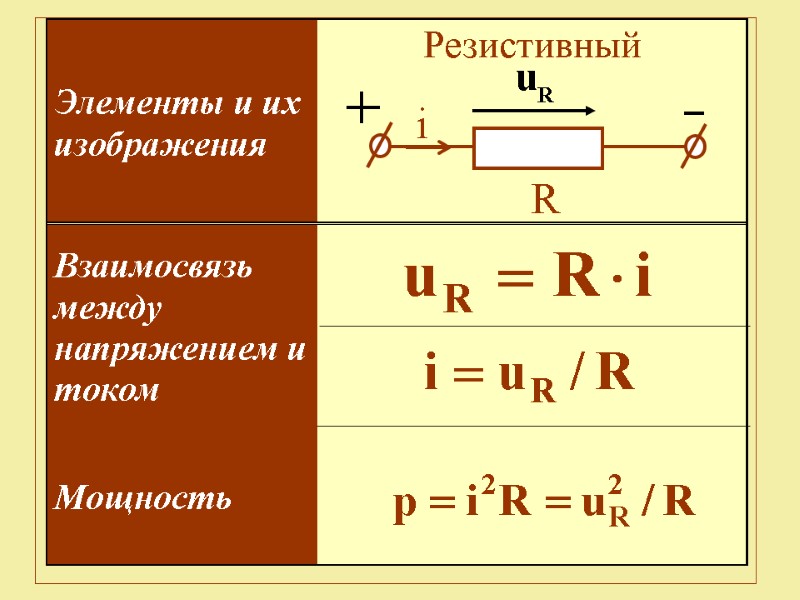

47 Резистивный i u R

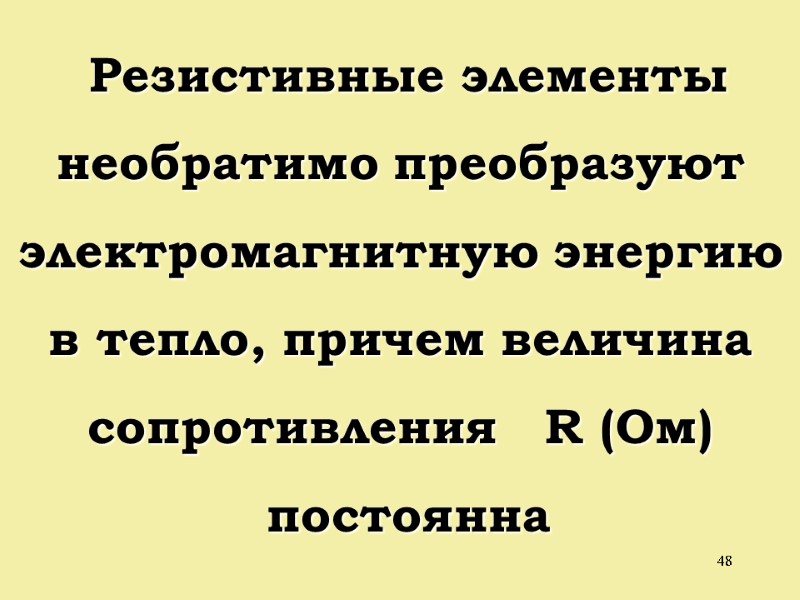

48 Резистивные элементы необратимо преобразуют электромагнитную энергию в тепло, причем величина сопротивления R (Ом) постоянна

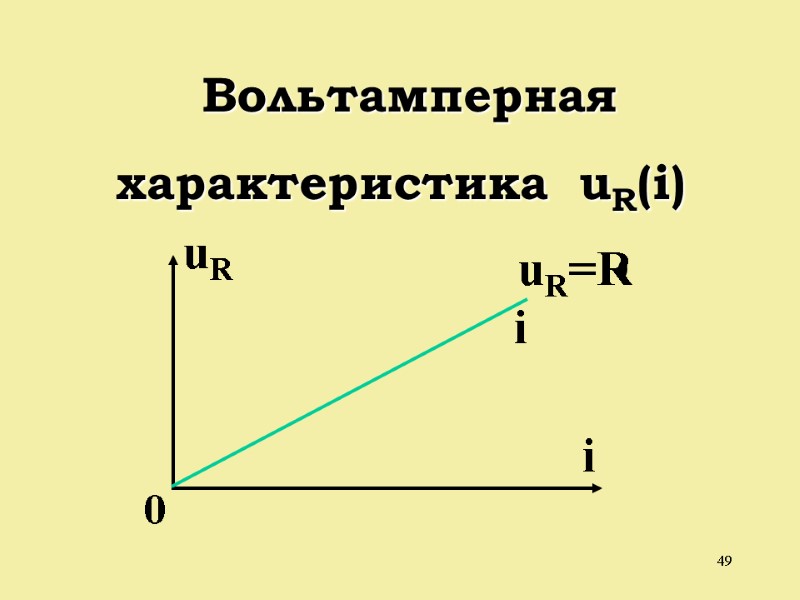

49 Вольтамперная характеристика uR(i) 0 uR i uR=R i

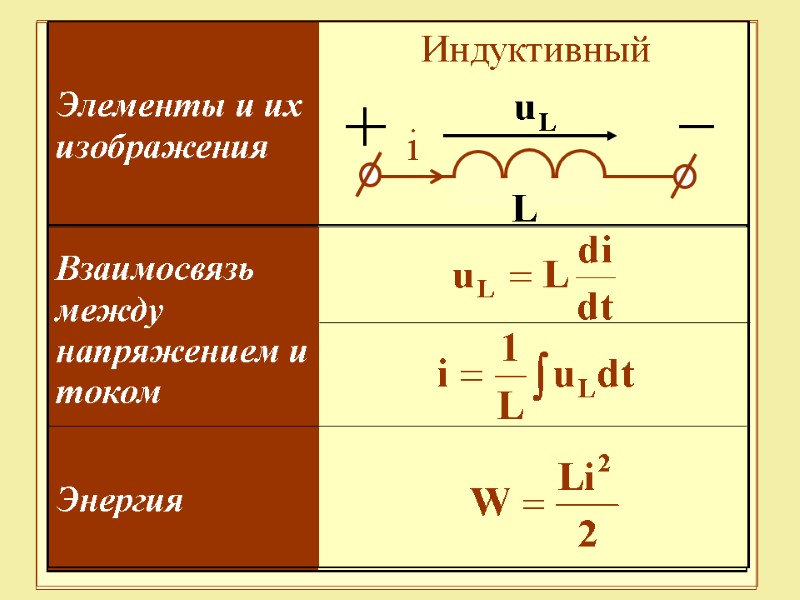

50 Индуктивный i L u L

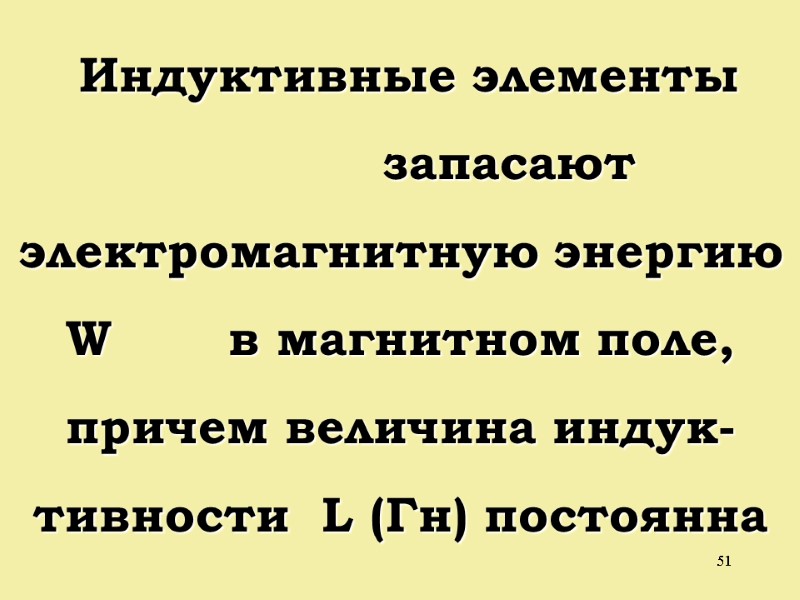

51 Индуктивные элементы запасают электромагнитную энергию W в магнитном поле, причем величина индук- тивности L (Гн) постоянна

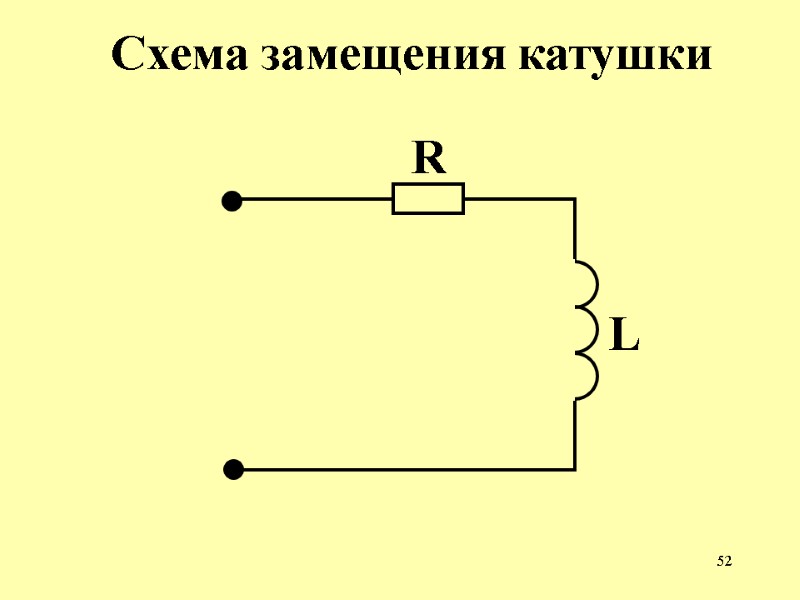

52 Схема замещения катушки R L

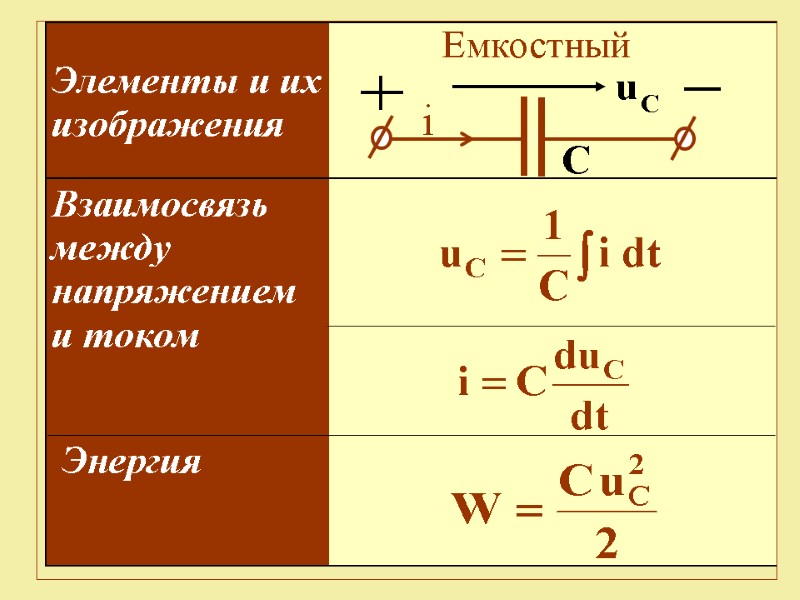

53 Емкостный i u C C

54 Емкостные элементы запасают электромагнитную энергию W в электрическом поле, причем величина емкости С (Ф) постоянна

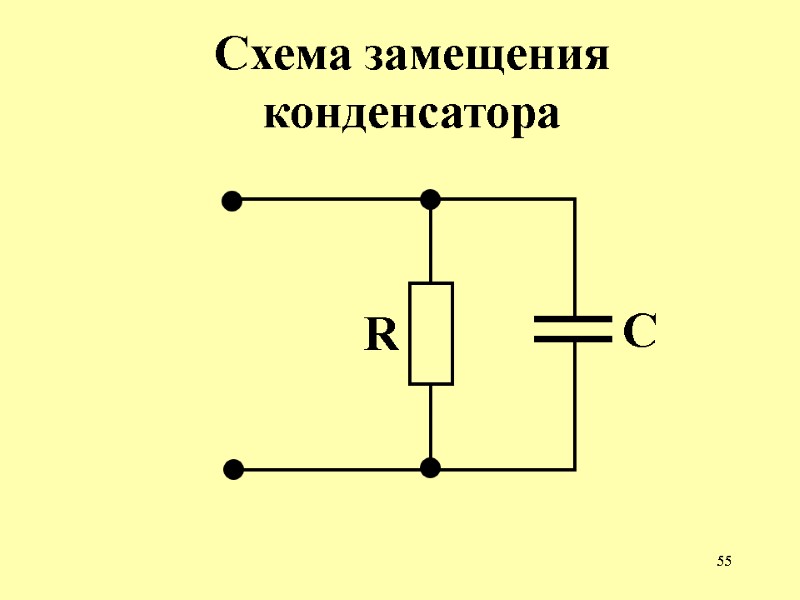

55 Схема замещения конденсатора R C

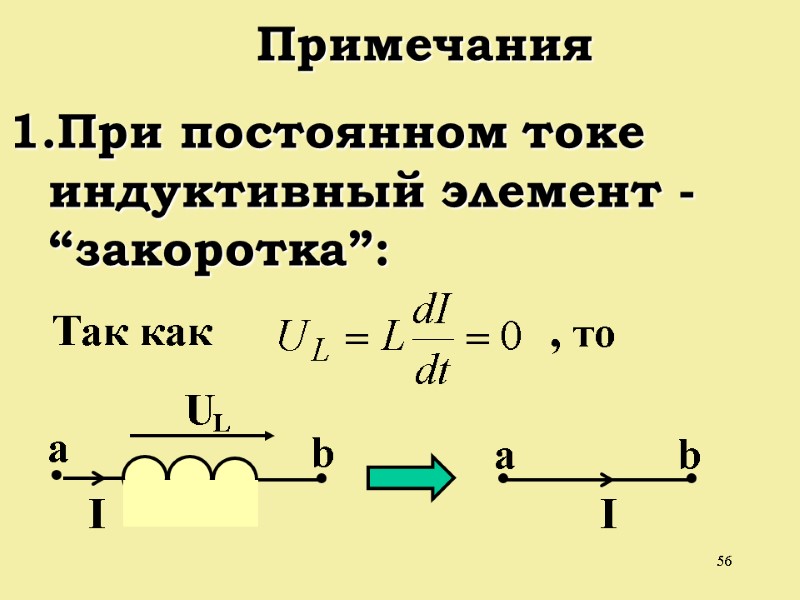

56 Примечания При постоянном токе индуктивный элемент - “закоротка”: Так как , то I b a U L

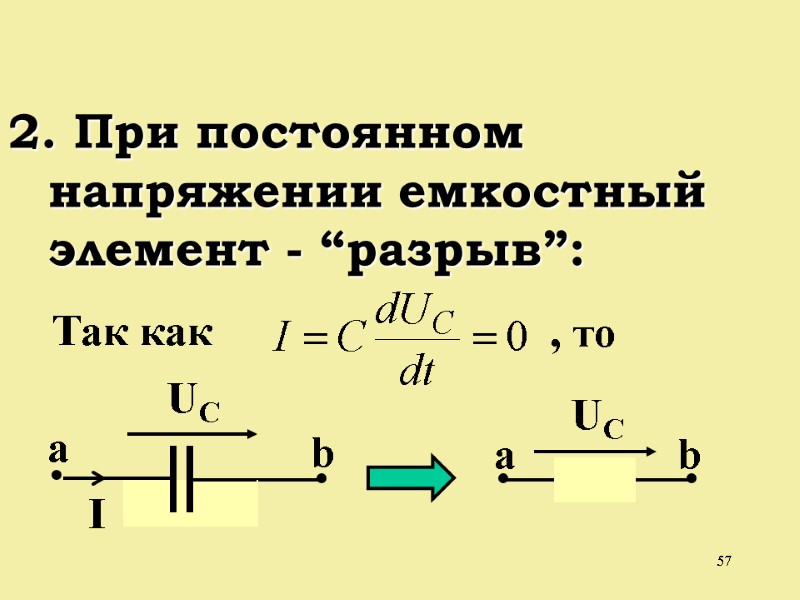

57 2. При постоянном напряжении емкостный элемент - “разрыв”: Так как , то UС I b a a b UС

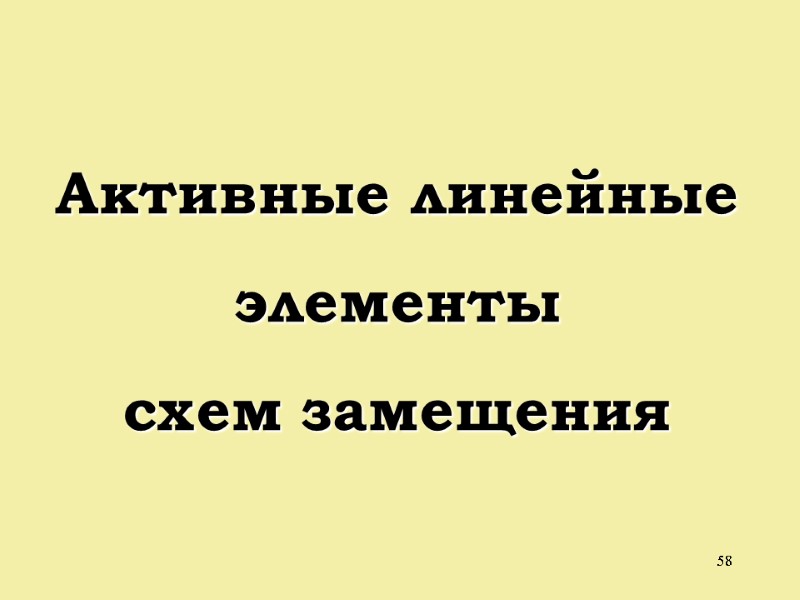

58 Активные линейные элементы схем замещения

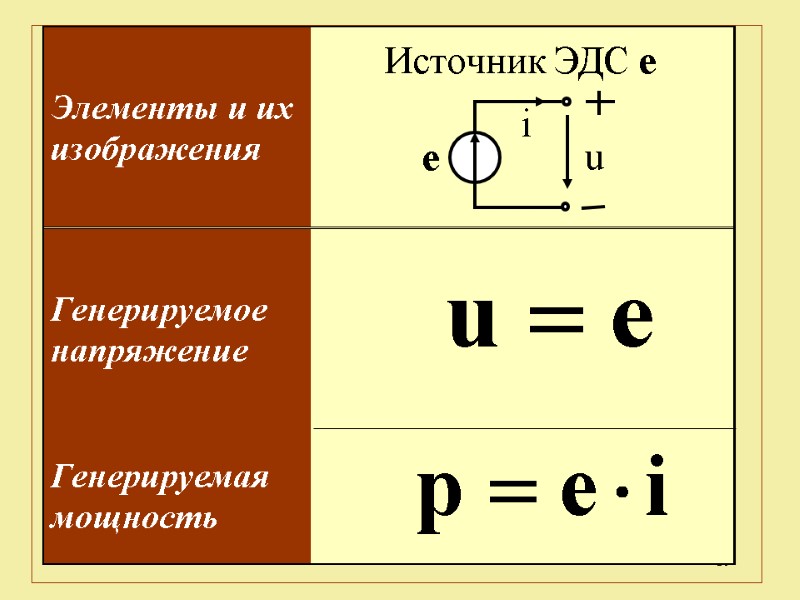

59 Источник ЭДС е i u е

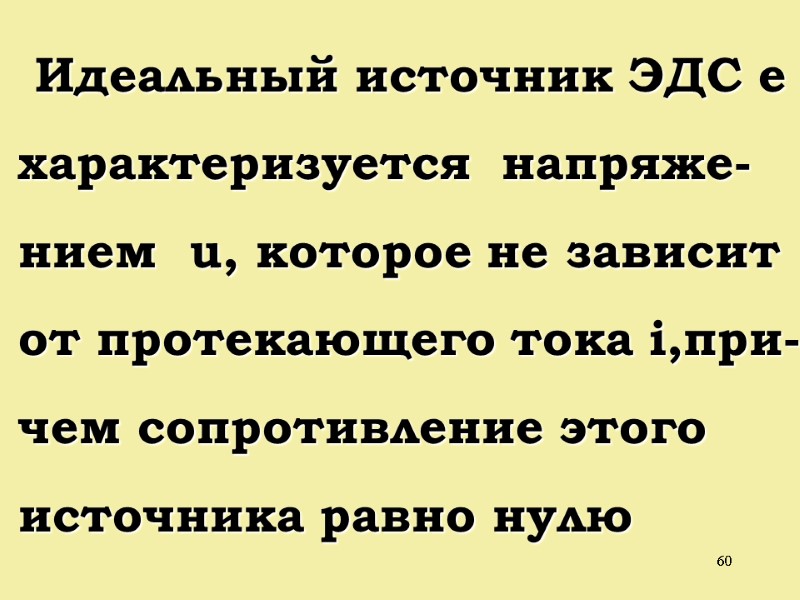

60 Идеальный источник ЭДС e характеризуется напряже- нием u, которое не зависит от протекающего тока i,при- чем сопротивление этого источника равно нулю

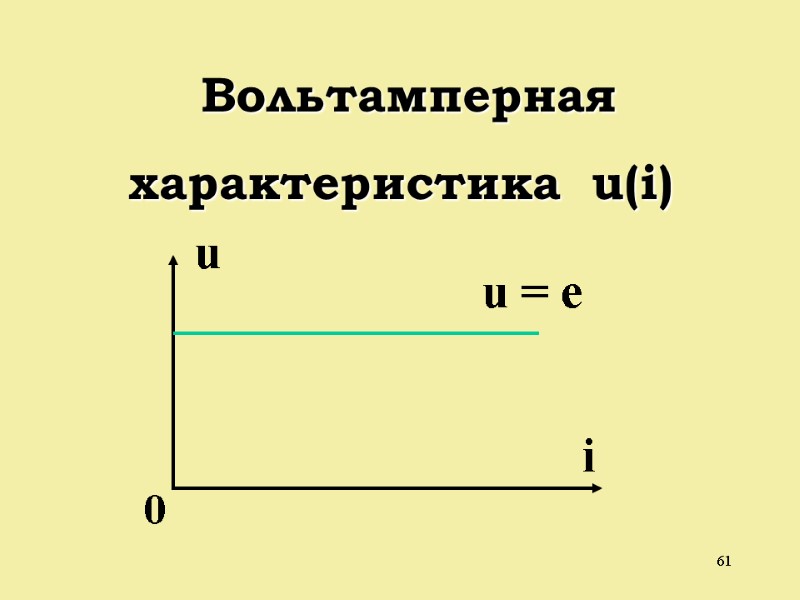

61 Вольтамперная характеристика u(i) 0 u i u = e

62 Источник тока J i u p = u J J J .

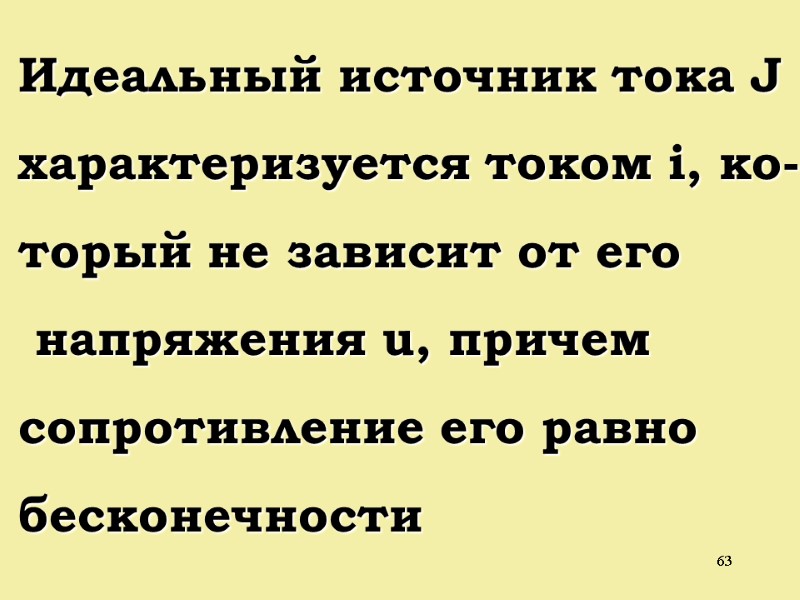

63 Идеальный источник тока J характеризуется током i, ко- торый не зависит от его напряжения u, причем сопротивление его равно бесконечности

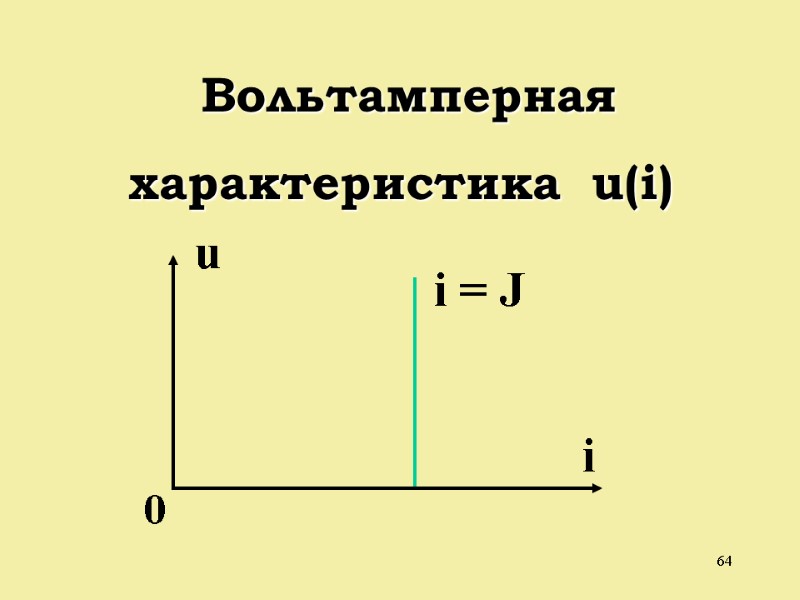

64 Вольтамперная характеристика u(i) 0 u i i = J

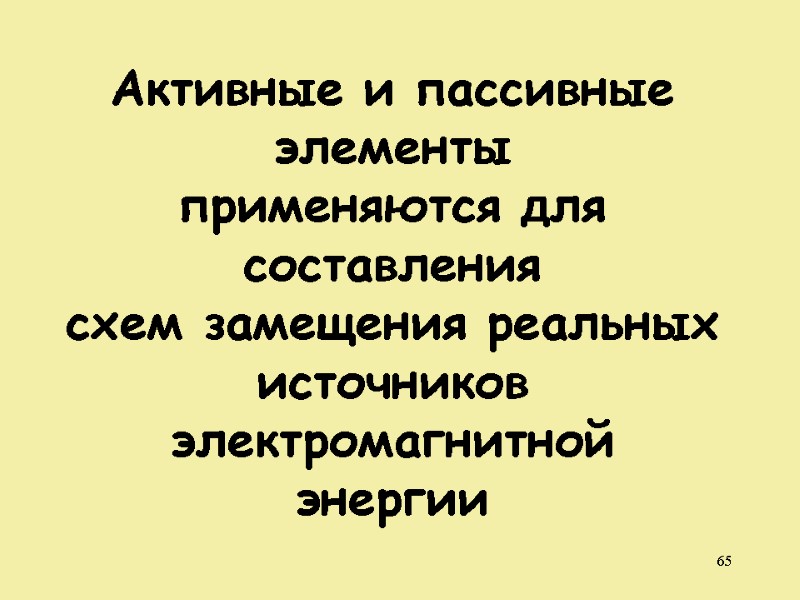

65 Активные и пассивные элементы применяются для составления схем замещения реальных источников электромагнитной энергии

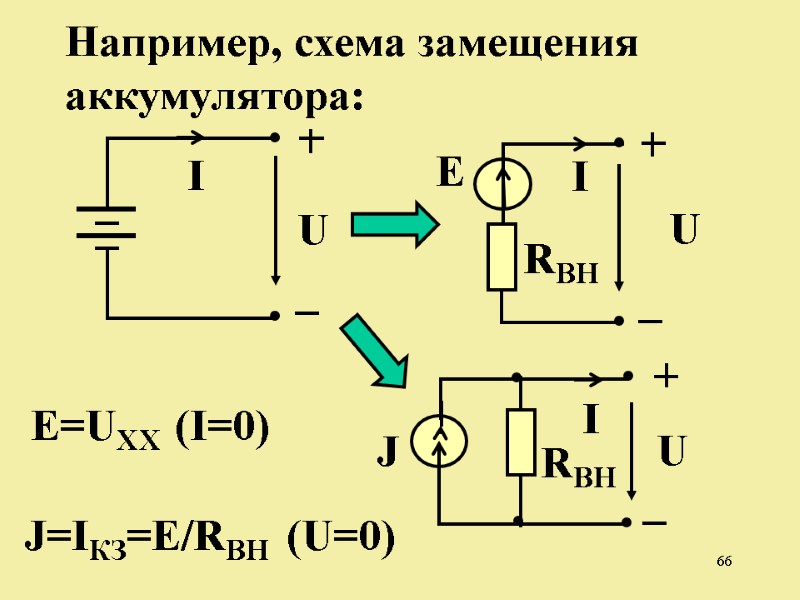

66 Например, схема замещения аккумулятора: U I I U E RВН U I RВН J E=UXX (I=0) J=IКЗ=E/RВН (U=0)

67 Топологические понятия

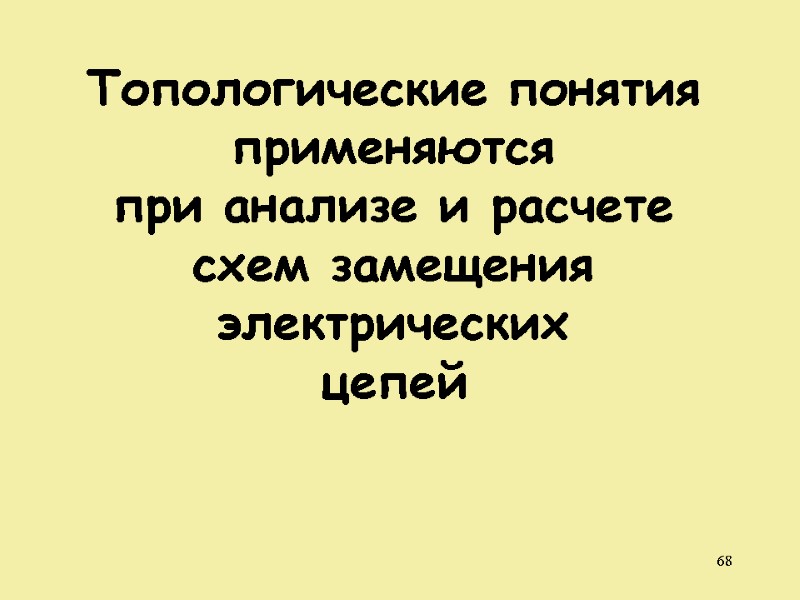

68 Топологические понятия применяются при анализе и расчете схем замещения электрических цепей

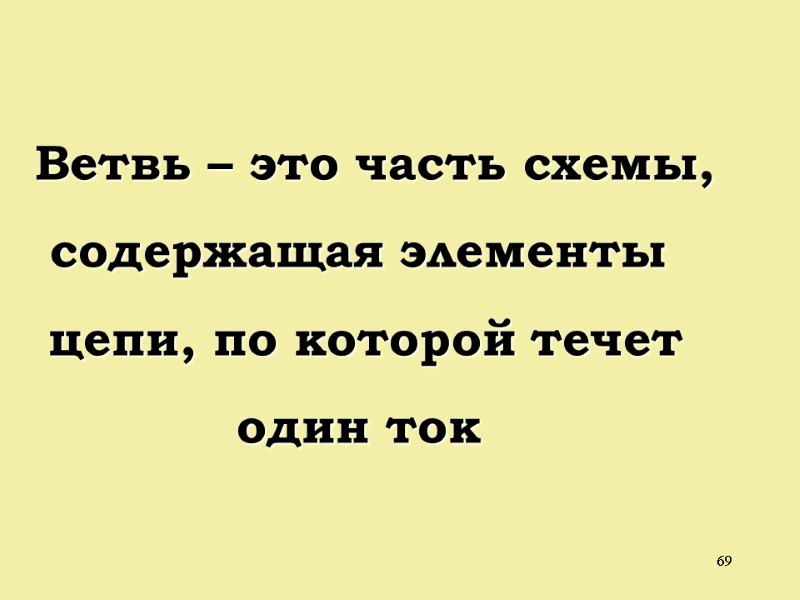

69 Ветвь – это часть схемы, содержащая элементы цепи, по которой течет один ток

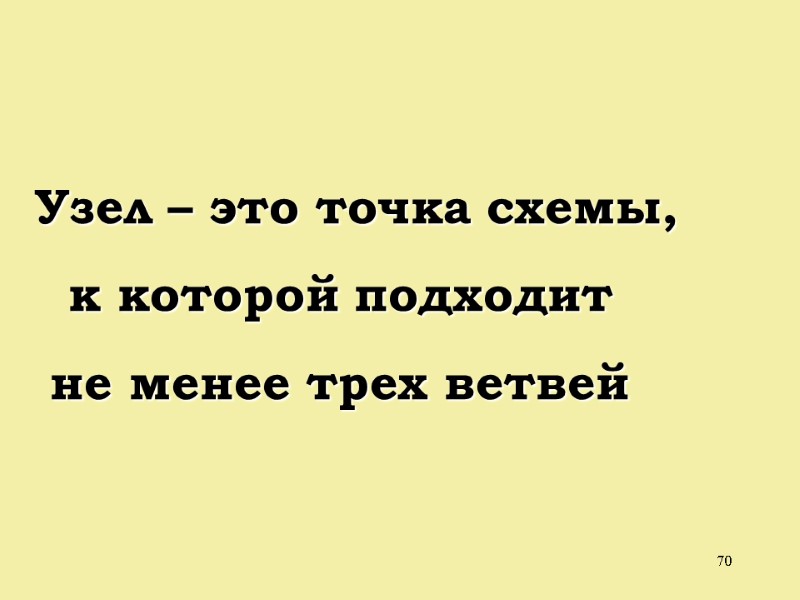

70 Узел – это точка схемы, к которой подходит не менее трех ветвей

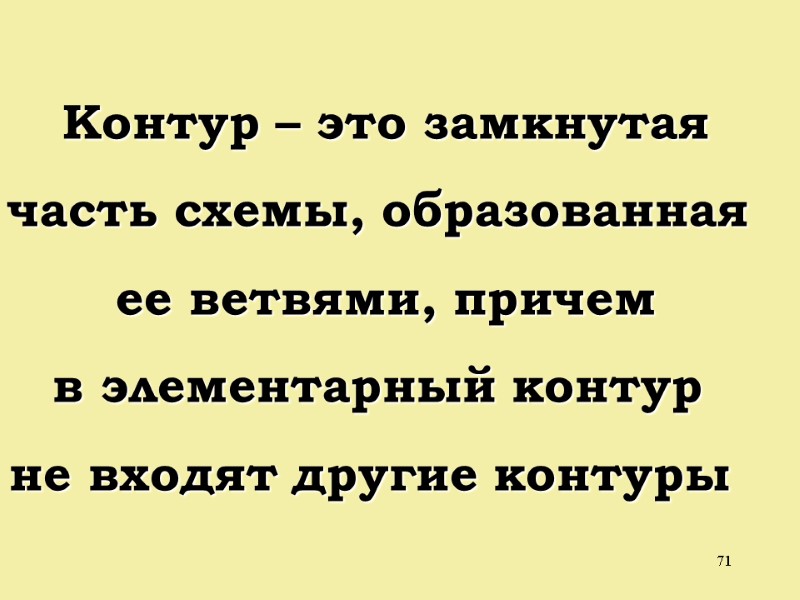

71 Контур – это замкнутая часть схемы, образованная ее ветвями, причем в элементарный контур не входят другие контуры

72 ПРИМЕР

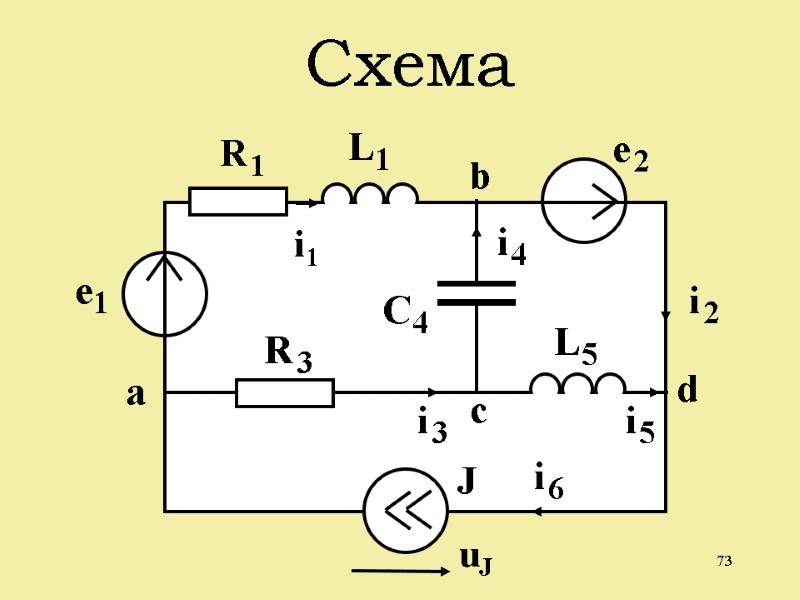

73 Схема u J

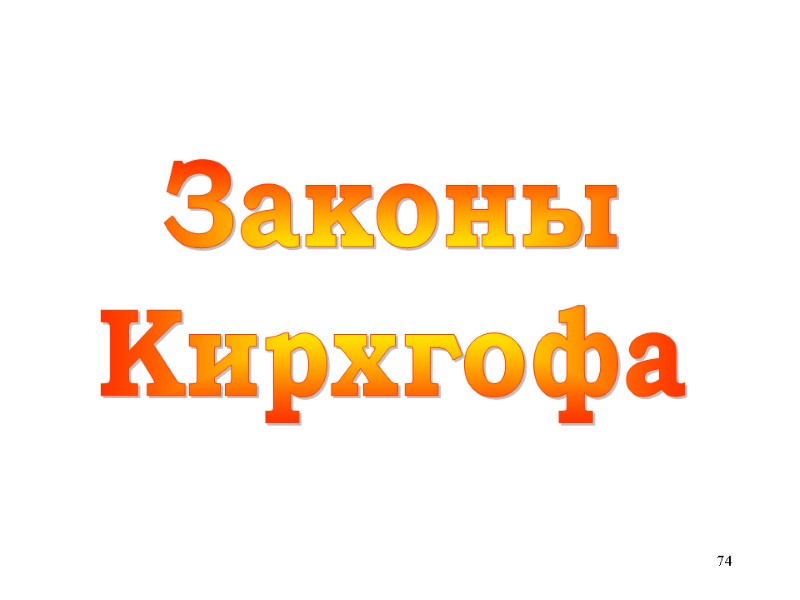

74 Законы Кирхгофа

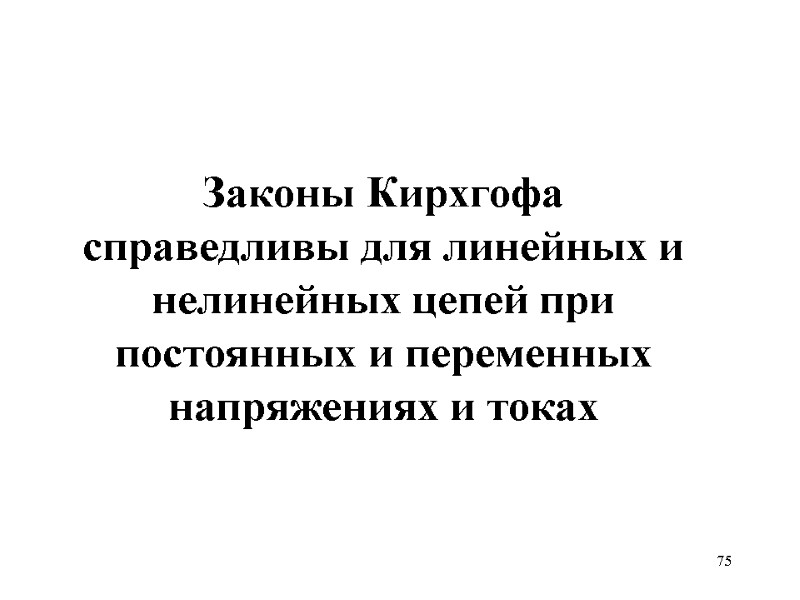

75 Законы Кирхгофа справедливы для линейных и нелинейных цепей при постоянных и переменных напряжениях и токах

76 Первый закон Кирхгофа

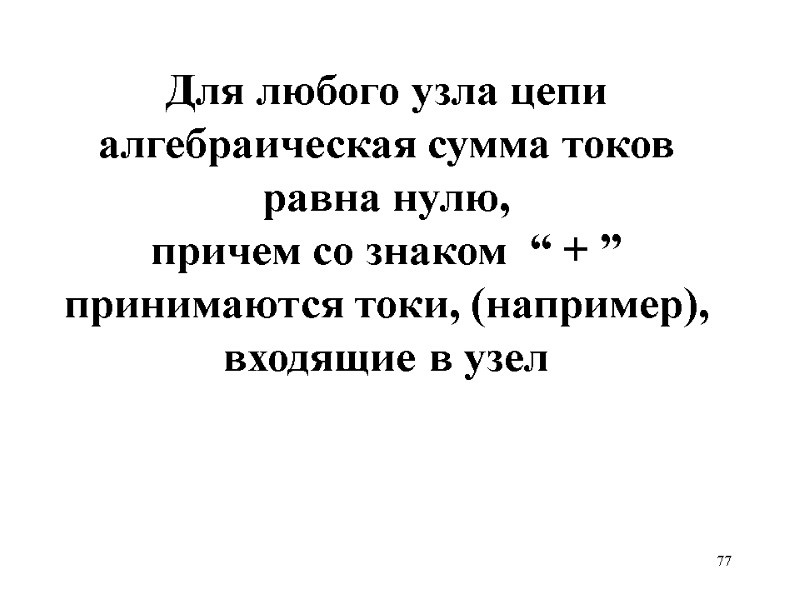

77 Для любого узла цепи алгебраическая сумма токов равна нулю, причем со знаком “ + ” принимаются токи, (например), входящие в узел

78

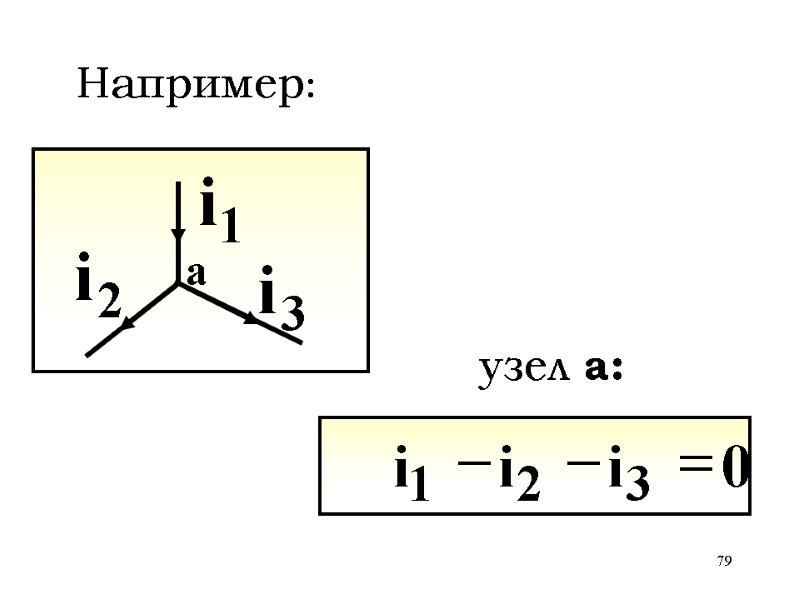

79 Например: 0 i i i 3 2 1 = - - узел а:

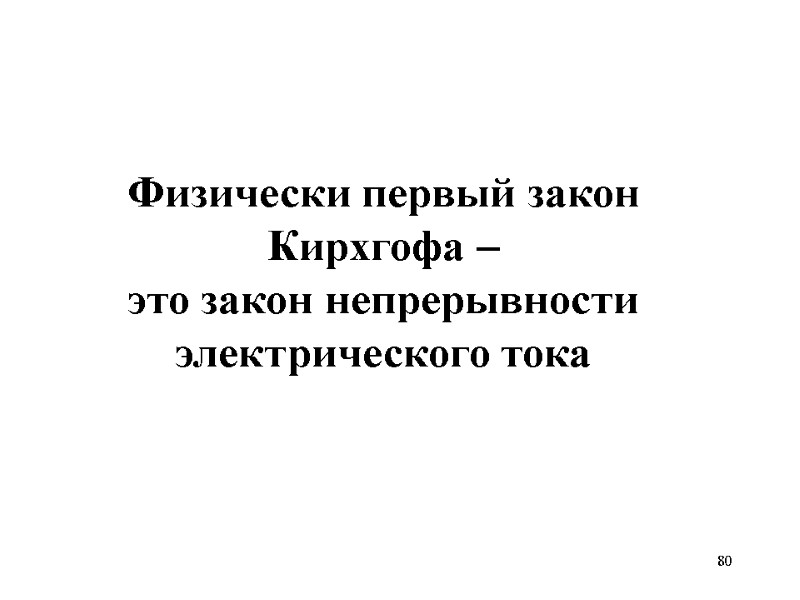

80 Физически первый закон Кирхгофа – это закон непрерывности электрического тока

81 Второй закон Кирхгофа

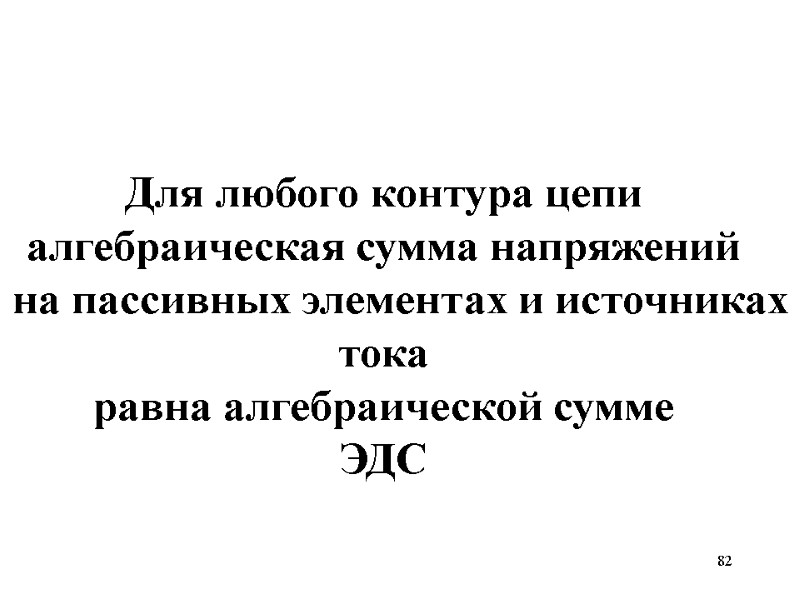

82 Для любого контура цепи алгебраическая сумма напряжений на пассивных элементах и источниках тока равна алгебраической сумме ЭДС

83 Со знаком “+” принимаются те слагаемые, положительные направления которых совпадают с направлением обхода контура

84

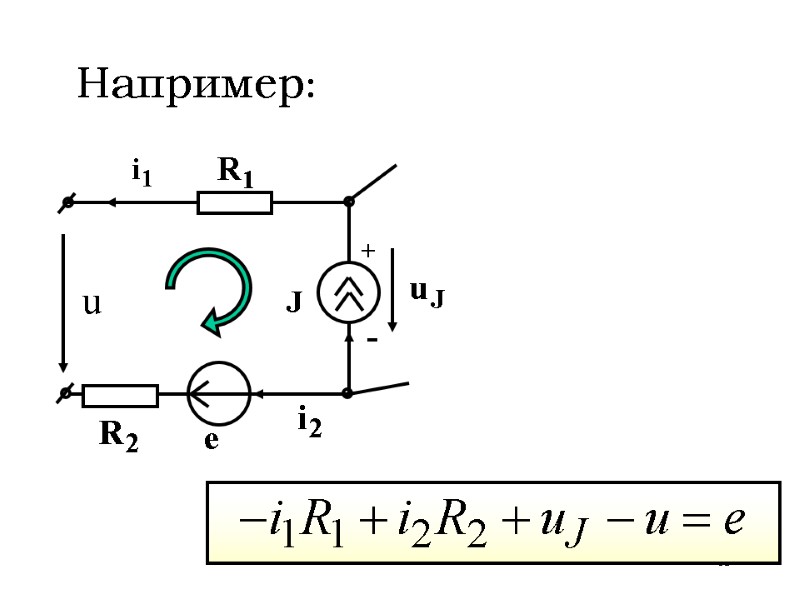

85 J Например: + u -

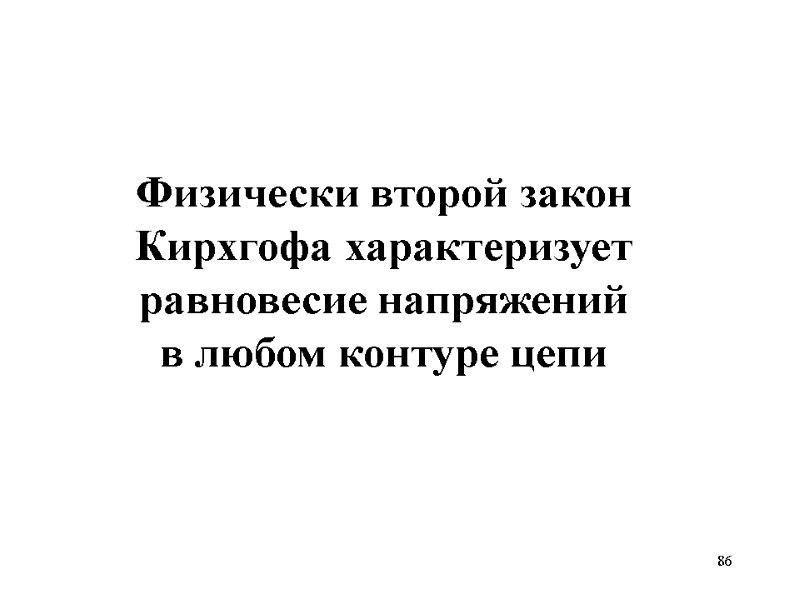

86 Физически второй закон Кирхгофа характеризует равновесие напряжений в любом контуре цепи

87 Метод законов Кирхгофа

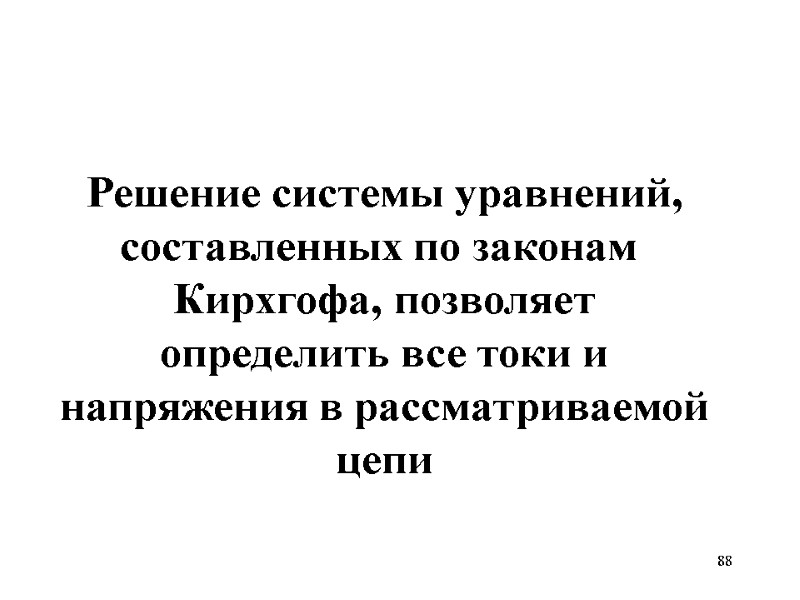

88 Решение системы уравнений, составленных по законам Кирхгофа, позволяет определить все токи и напряжения в рассматриваемой цепи

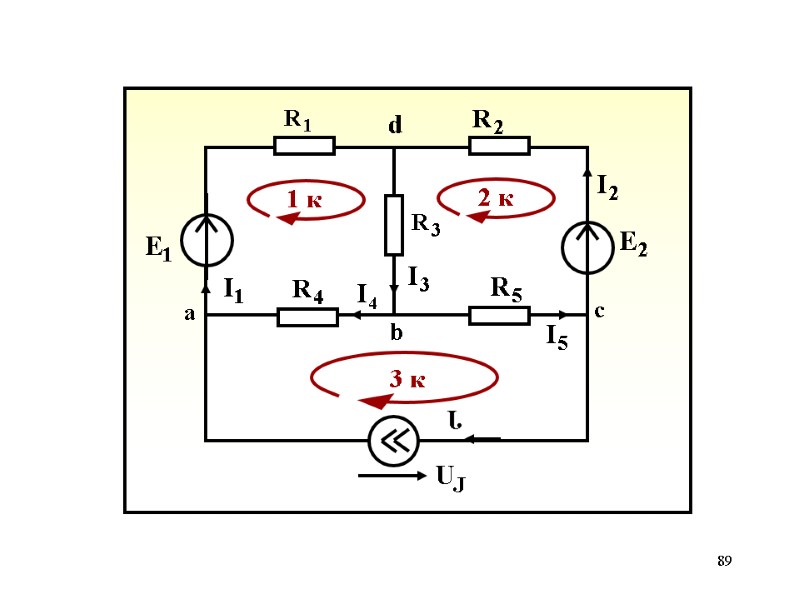

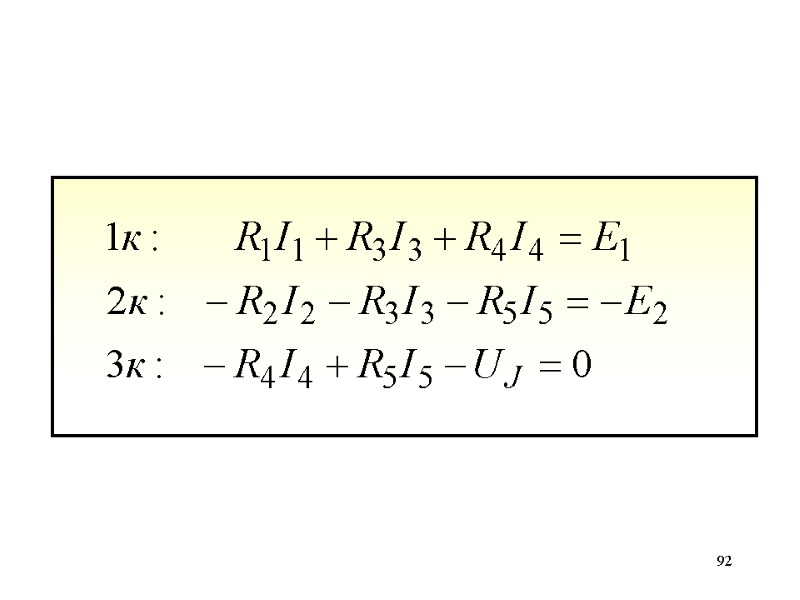

89 J U 3 к 1 к 2 к

90

91

92

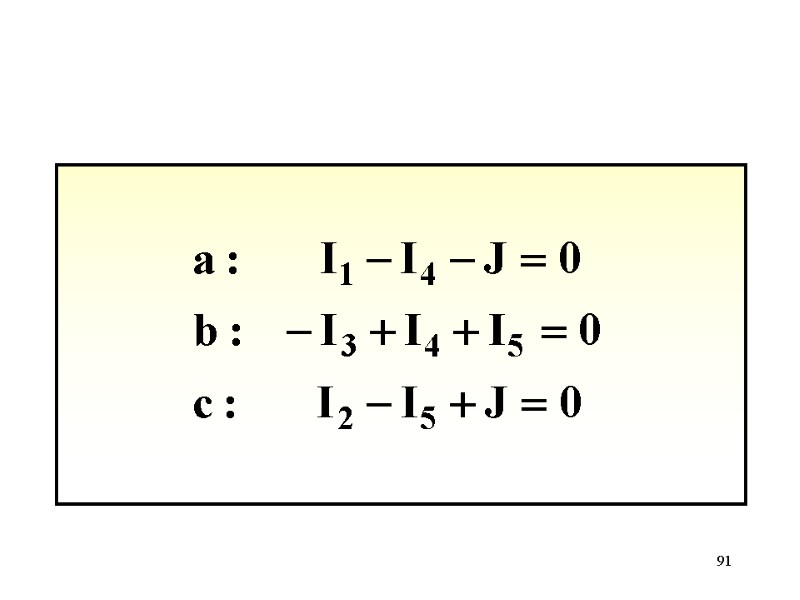

93

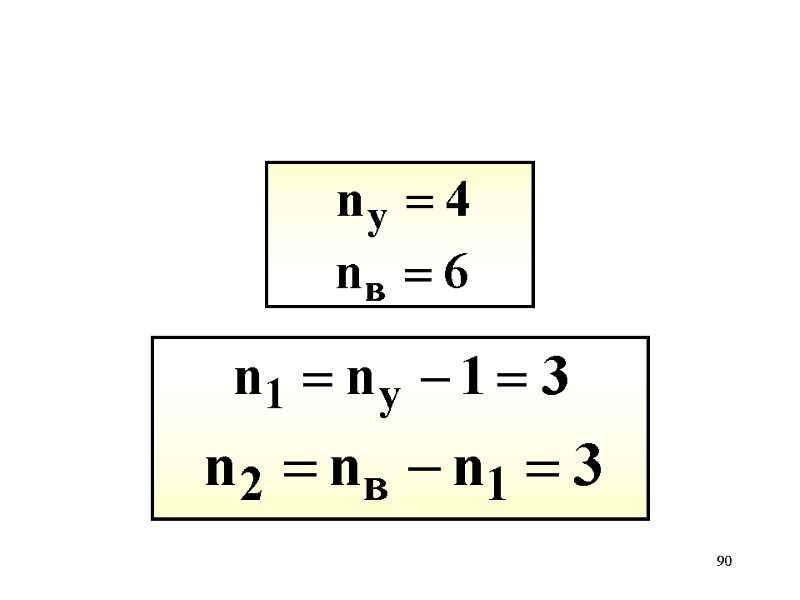

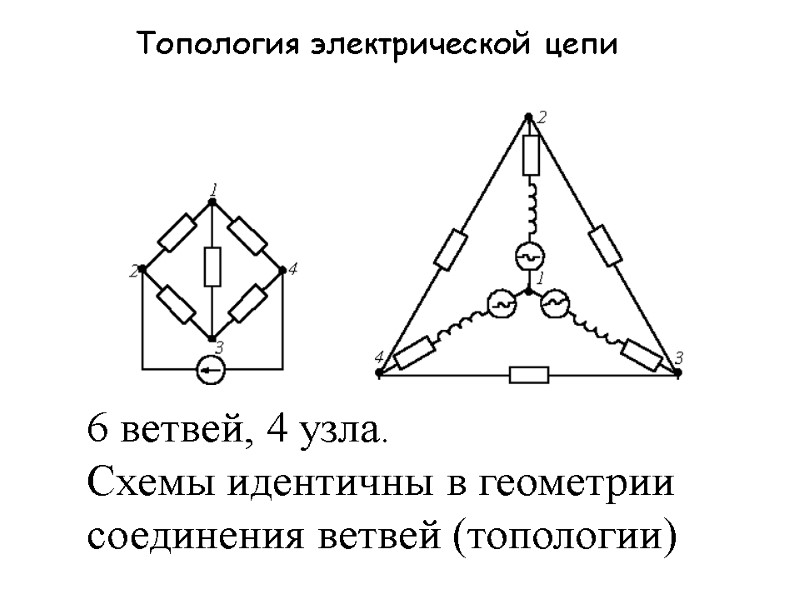

6 ветвей, 4 узла. Схемы идентичны в геометрии соединения ветвей (топологии) Топология электрической цепи

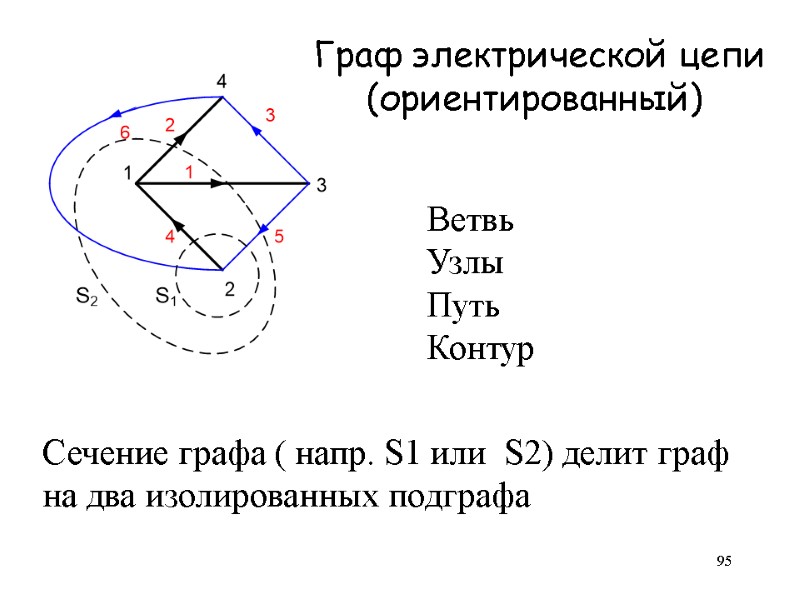

95 Граф электрической цепи (ориентированный) Ветвь Узлы Путь Контур Сечение графа ( напр. S1 или S2) делит граф на два изолированных подграфа

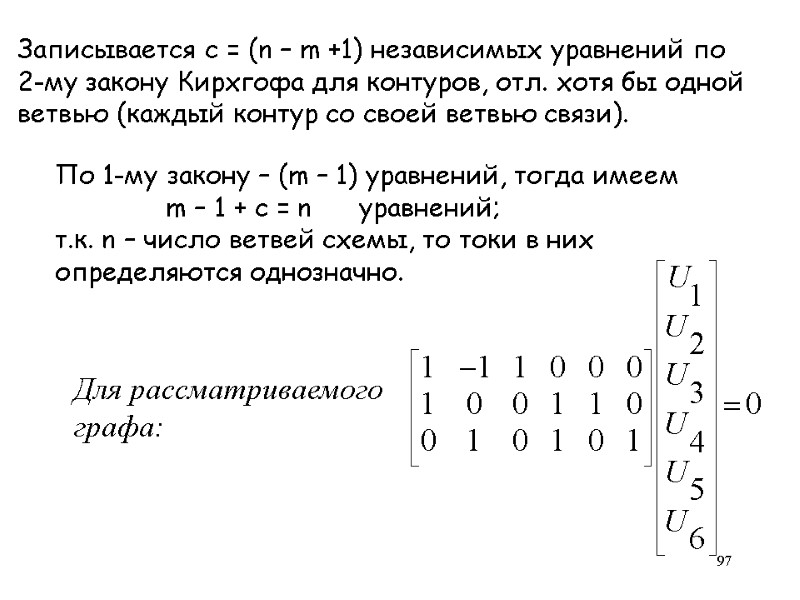

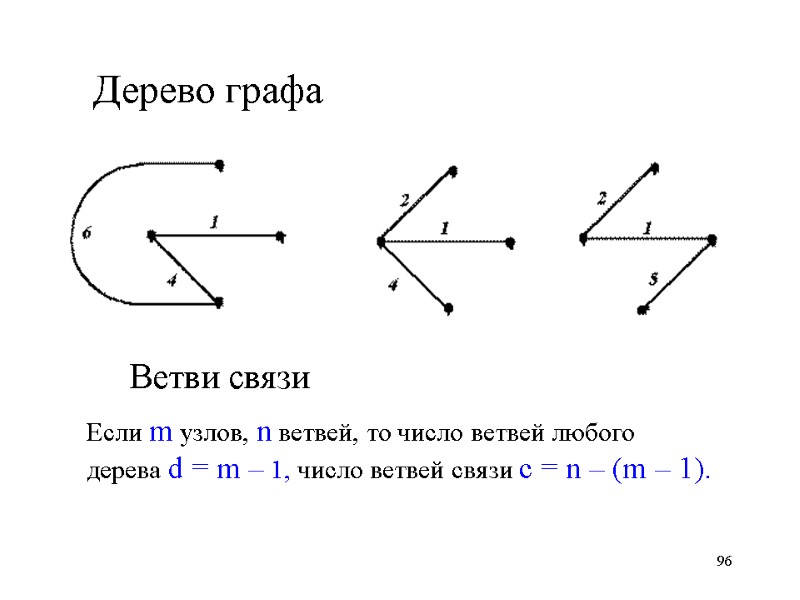

96 Дерево графа Ветви связи Если m узлов, n ветвей, то число ветвей любого дерева d = m – 1, число ветвей связи с = n – (m – 1).
