1 МВУ-110 Назначение и основные характеристики Состав и

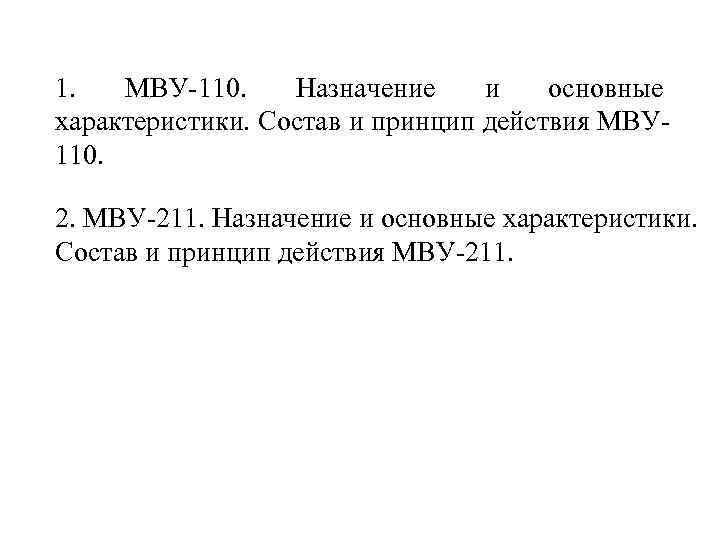

1. МВУ-110. Назначение и основные характеристики. Состав и принцип действия МВУ 110. 2. МВУ-211. Назначение и основные характеристики. Состав и принцип действия МВУ-211.

ВОПРОС № 1. МВУ-110. Назначение и основные характеристики. Состав и принцип действия МВУ-110. БИУС МВУ-110 предназначена: 1. для сбора, обработки и отображения на пультах управления информации о внешней обстановке, поступающей от радиолокационных, гидроакустических и навигационных комплексов и средств радионавигации, радиолокационной разведки и искусственных спутников Земли; 2. для выработки рекомендаций и наглядного отображения данных, необходимых командиру подводной лодки по оценке тактической обстановки и принятия решения по боевому маневрированию и использованию ракетного, торпедного, ракетно-торпедного оружия и применения средств ГПД; 3. для решения задач навигации и кораблевождения; 4. для обеспечения тренировок личного состава; 5. для контроля и документирования результатов решения задач.

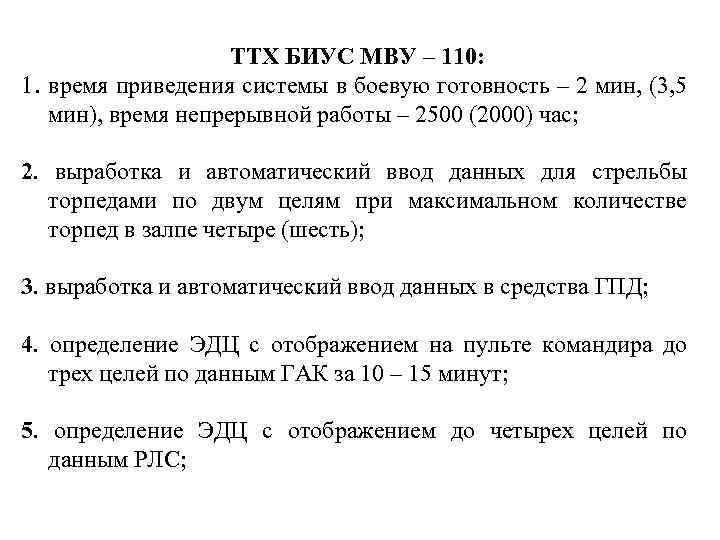

ТТХ БИУС МВУ – 110: 1. время приведения системы в боевую готовность – 2 мин, (3, 5 мин), время непрерывной работы – 2500 (2000) час; 2. выработка и автоматический ввод данных для стрельбы торпедами по двум целям при максимальном количестве торпед в залпе четыре (шесть); 3. выработка и автоматический ввод данных в средства ГПД; 4. определение ЭДЦ с отображением на пульте командира до трех целей по данным ГАК за 10 – 15 минут; 5. определение ЭДЦ с отображением до четырех целей по данным РЛС;

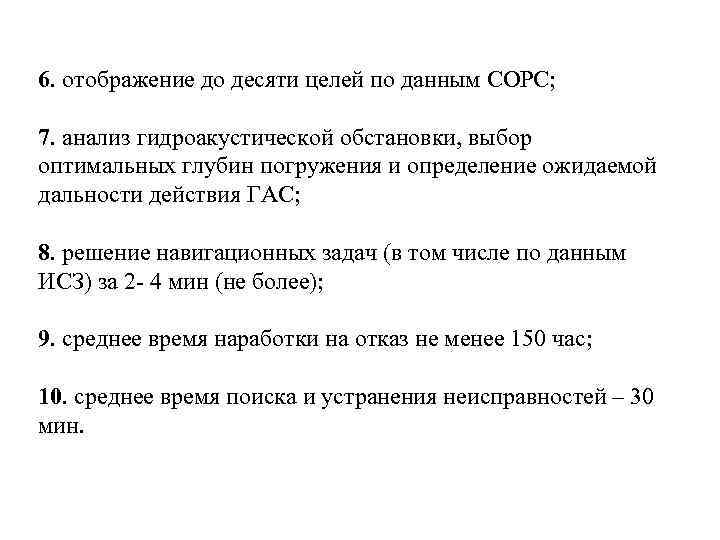

6. отображение до десяти целей по данным СОРС; 7. анализ гидроакустической обстановки, выбор оптимальных глубин погружения и определение ожидаемой дальности действия ГАС; 8. решение навигационных задач (в том числе по данным ИСЗ) за 2 - 4 мин (не более); 9. среднее время наработки на отказ не менее 150 час; 10. среднее время поиска и устранения неисправностей – 30 мин.

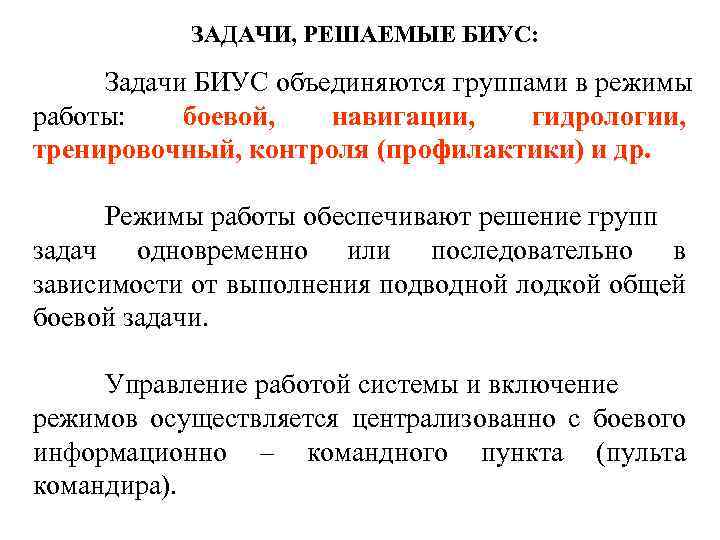

ЗАДАЧИ, РЕШАЕМЫЕ БИУС: Задачи БИУС объединяются группами в режимы работы: боевой, навигации, гидрологии, тренировочный, контроля (профилактики) и др. Режимы работы обеспечивают решение групп задач одновременно или последовательно в зависимости от выполнения подводной лодкой общей боевой задачи. Управление работой системы и включение режимов осуществляется централизованно с боевого информационно – командного пункта (пульта командира).

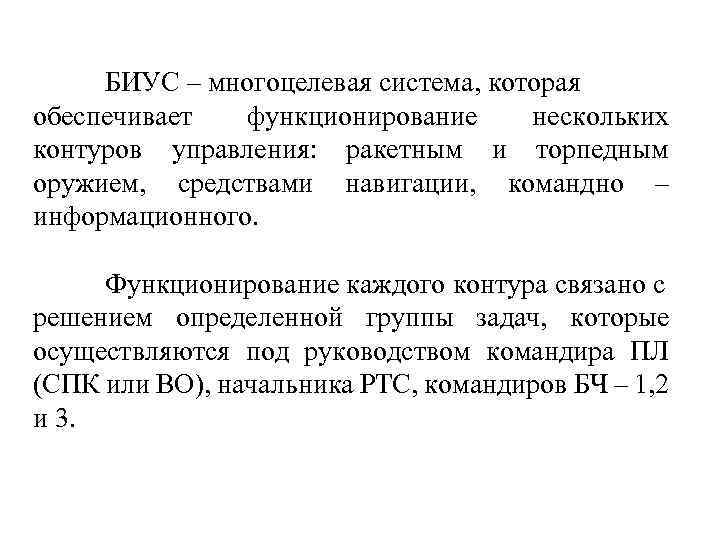

БИУС – многоцелевая система, которая обеспечивает функционирование нескольких контуров управления: ракетным и торпедным оружием, средствами навигации, командно – информационного. Функционирование каждого контура связано с решением определенной группы задач, которые осуществляются под руководством командира ПЛ (СПК или ВО), начальника РТС, командиров БЧ – 1, 2 и 3.

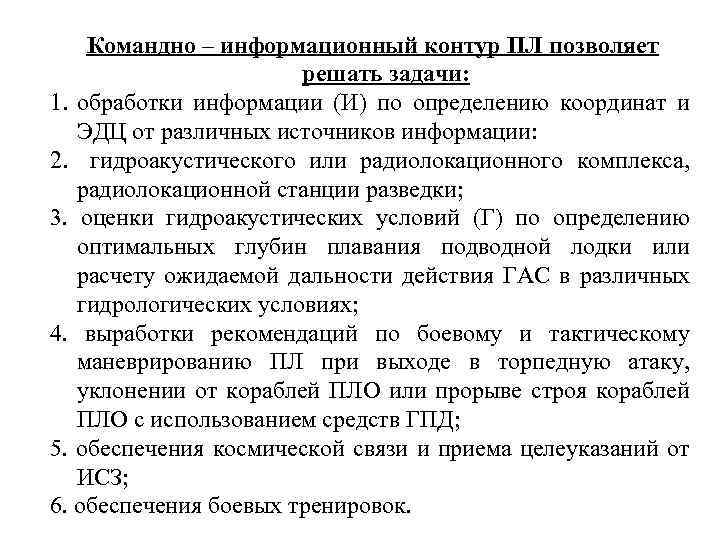

Командно – информационный контур ПЛ позволяет решать задачи: 1. обработки информации (И) по определению координат и ЭДЦ от различных источников информации: 2. гидроакустического или радиолокационного комплекса, радиолокационной станции разведки; 3. оценки гидроакустических условий (Г) по определению оптимальных глубин плавания подводной лодки или расчету ожидаемой дальности действия ГАС в различных гидрологических условиях; 4. выработки рекомендаций по боевому и тактическому маневрированию ПЛ при выходе в торпедную атаку, уклонении от кораблей ПЛО или прорыве строя кораблей ПЛО с использованием средств ГПД; 5. обеспечения космической связи и приема целеуказаний от ИСЗ; 6. обеспечения боевых тренировок.

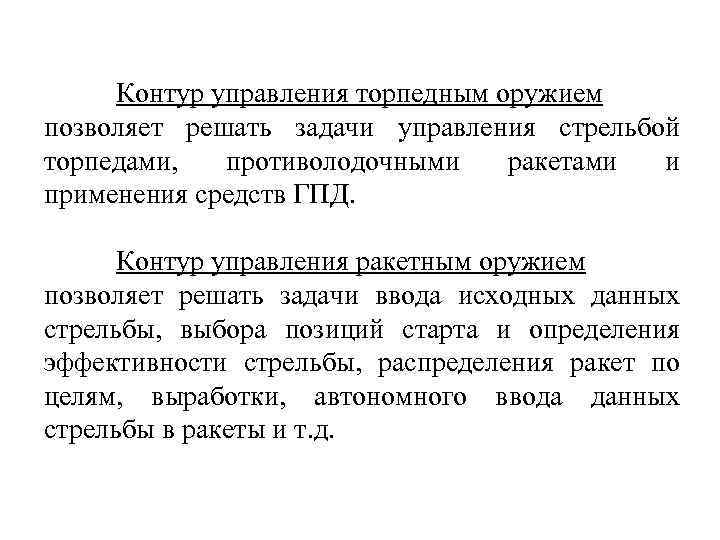

Контур управления торпедным оружием позволяет решать задачи управления стрельбой торпедами, противолодочными ракетами и применения средств ГПД. Контур управления ракетным оружием позволяет решать задачи ввода исходных данных стрельбы, выбора позиций старта и определения эффективности стрельбы, распределения ракет по целям, выработки, автономного ввода данных стрельбы в ракеты и т. д.

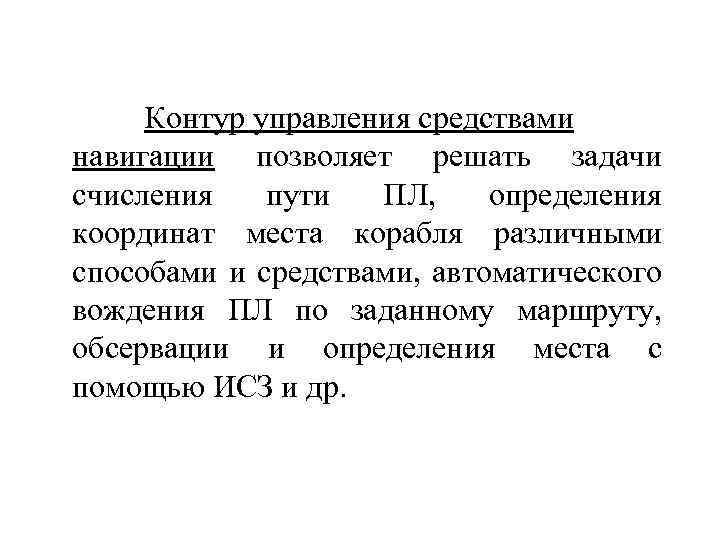

Контур управления средствами навигации позволяет решать задачи счисления пути ПЛ, определения координат места корабля различными способами и средствами, автоматического вождения ПЛ по заданному маршруту, обсервации и определения места с помощью ИСЗ и др.

Состав МВУ-110. Прибор 164 Б – ЦВМ – предназначен для хранения и обработки информации и выдачи команд, обеспечивающих решение системой возложенных на нее задач, а также задач самоконтроля системы. Система счисления двоичная. Прибор 161 Б – электронное устройство ввода – вывода (УВВ), предназначен для связи системы с источниками информации и объектами управления непосредственно или через периферийные приборы.

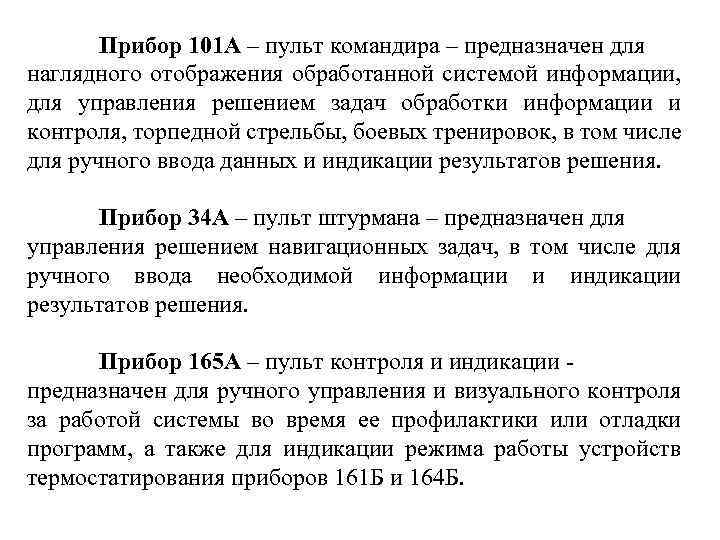

Прибор 101 А – пульт командира – предназначен для наглядного отображения обработанной системой информации, для управления решением задач обработки информации и контроля, торпедной стрельбы, боевых тренировок, в том числе для ручного ввода данных и индикации результатов решения. Прибор 34 А – пульт штурмана – предназначен для управления решением навигационных задач, в том числе для ручного ввода необходимой информации и индикации результатов решения. Прибор 165 А – пульт контроля и индикации предназначен для ручного управления и визуального контроля за работой системы во время ее профилактики или отладки программ, а также для индикации режима работы устройств термостатирования приборов 161 Б и 164 Б.

Прибор 108 А – станция включения, распределения и контроля электропитания – предназначен для включения, выключения и контроля цепей питания приборов БИУС МВУ – 110, автоматического управления и световой индикации режима работы устройств термостатирования приборов 161 Б и 164 Б. Прибор 76 Б – станция усилителей следящих систем ввода данных – предназначен для усиления сигналов рассогласования между датчиками, расположенными в корабельной аппаратуре, и приемниками следящих систем, расположенными в приборах 119. Прибор 76 Б – 6 – станция усилителей цифровых следящих систем вывода данных - предназначен для усиления сигналов управления муфтами приборов 23 У

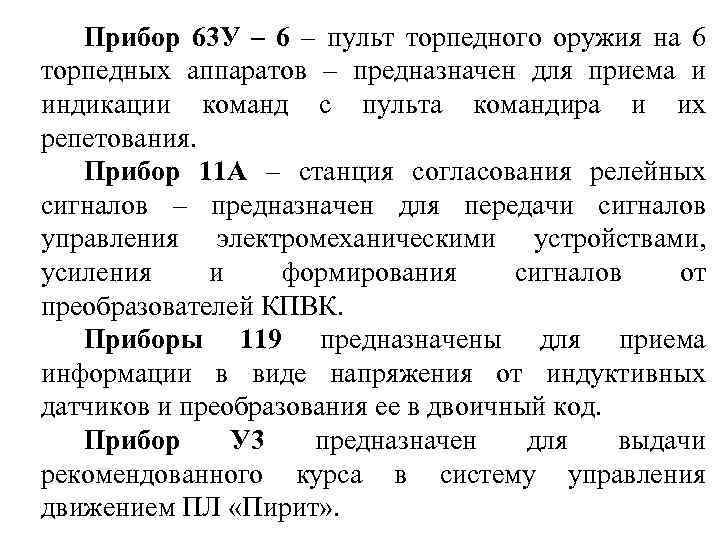

Прибор 63 У – 6 – пульт торпедного оружия на 6 торпедных аппаратов – предназначен для приема и индикации команд с пульта командира и их репетования. Прибор 11 А – станция согласования релейных сигналов – предназначен для передачи сигналов управления электромеханическими устройствами, усиления и формирования сигналов от преобразователей КПВК. Приборы 119 предназначены для приема информации в виде напряжения от индуктивных датчиков и преобразования ее в двоичный код. Прибор У 3 предназначен для выдачи рекомендованного курса в систему управления движением ПЛ «Пирит» .

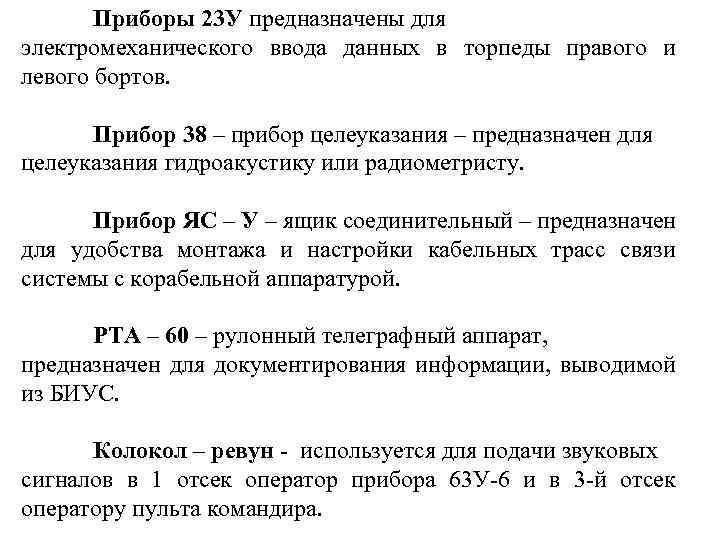

Приборы 23 У предназначены для электромеханического ввода данных в торпеды правого и левого бортов. Прибор 38 – прибор целеуказания – предназначен для целеуказания гидроакустику или радиометристу. Прибор ЯС – У – ящик соединительный – предназначен для удобства монтажа и настройки кабельных трасс связи системы с корабельной аппаратурой. РТА – 60 – рулонный телеграфный аппарат, предназначен для документирования информации, выводимой из БИУС. Колокол – ревун - используется для подачи звуковых сигналов в 1 отсек оператор прибора 63 У-6 и в 3 -й отсек оператору пульта командира.

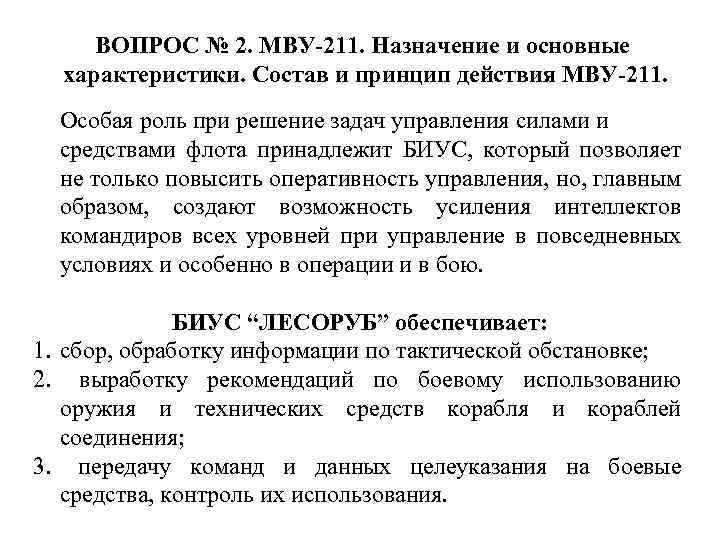

ВОПРОС № 2. МВУ-211. Назначение и основные характеристики. Состав и принцип действия МВУ-211. Особая роль при решение задач управления силами и средствами флота принадлежит БИУС, который позволяет не только повысить оперативность управления, но, главным образом, создают возможность усиления интеллектов командиров всех уровней при управление в повседневных условиях и особенно в операции и в бою. БИУС “ЛЕСОРУБ” обеспечивает: 1. сбор, обработку информации по тактической обстановке; 2. выработку рекомендаций по боевому использованию оружия и технических средств корабля и кораблей соединения; 3. передачу команд и данных целеуказания на боевые средства, контроль их использования.

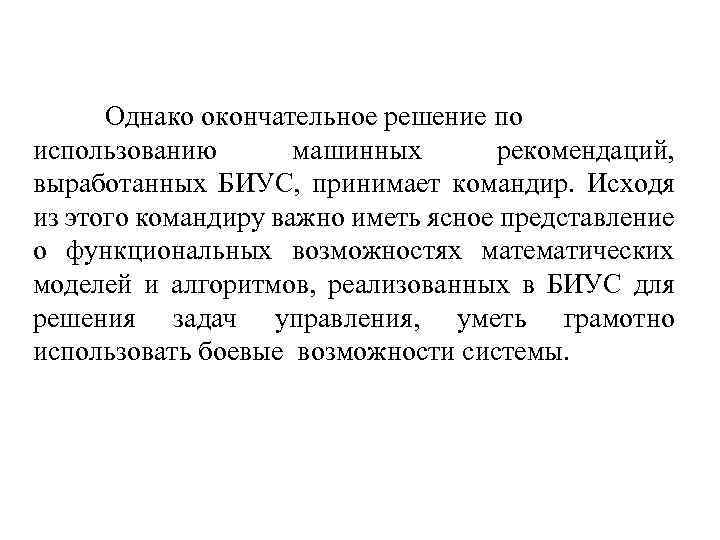

Однако окончательное решение по использованию машинных рекомендаций, выработанных БИУС, принимает командир. Исходя из этого командиру важно иметь ясное представление о функциональных возможностях математических моделей и алгоритмов, реализованных в БИУС для решения задач управления, уметь грамотно использовать боевые возможности системы.

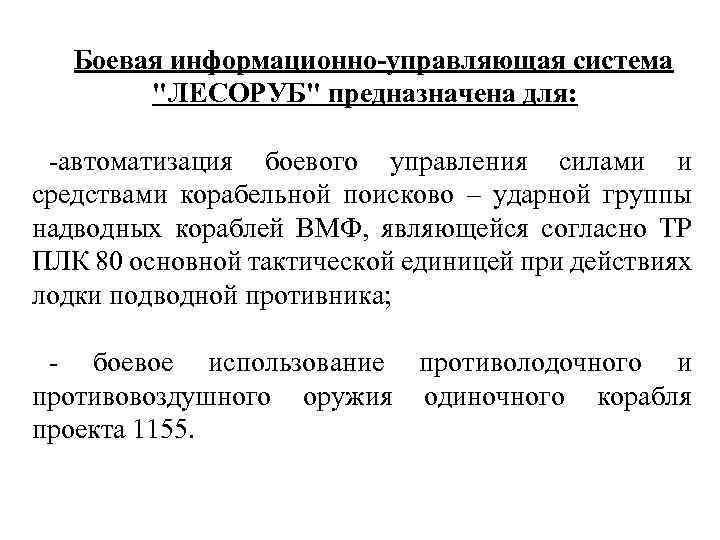

Боевая информационно-управляющая система "ЛЕСОРУБ" предназначена для: -автоматизация боевого управления силами и средствами корабельной поисково – ударной группы надводных кораблей ВМФ, являющейся согласно ТР ПЛК 80 основной тактической единицей при действиях лодки подводной противника; - боевое использование противолодочного и противовоздушного оружия одиночного корабля проекта 1155.

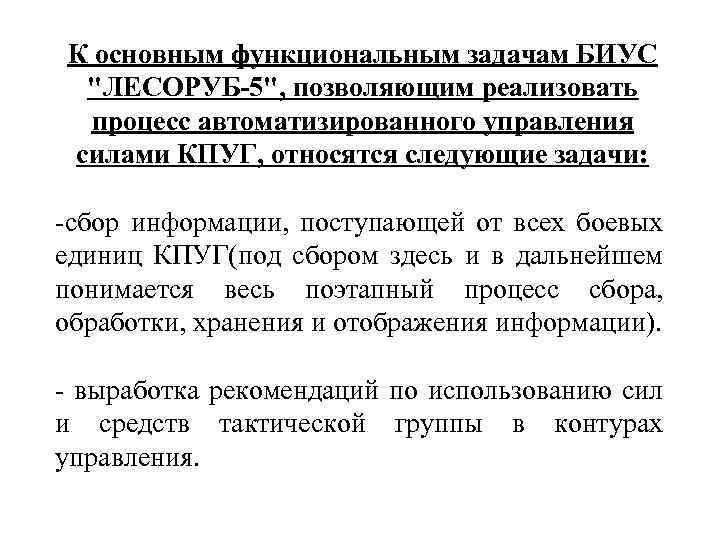

К основным функциональным задачам БИУС "ЛЕСОРУБ-5", позволяющим реализовать процесс автоматизированного управления силами КПУГ, относятся следующие задачи: -сбор информации, поступающей от всех боевых единиц КПУГ(под сбором здесь и в дальнейшем понимается весь поэтапный процесс сбора, обработки, хранения и отображения информации). - выработка рекомендаций по использованию сил и средств тактической группы в контурах управления.

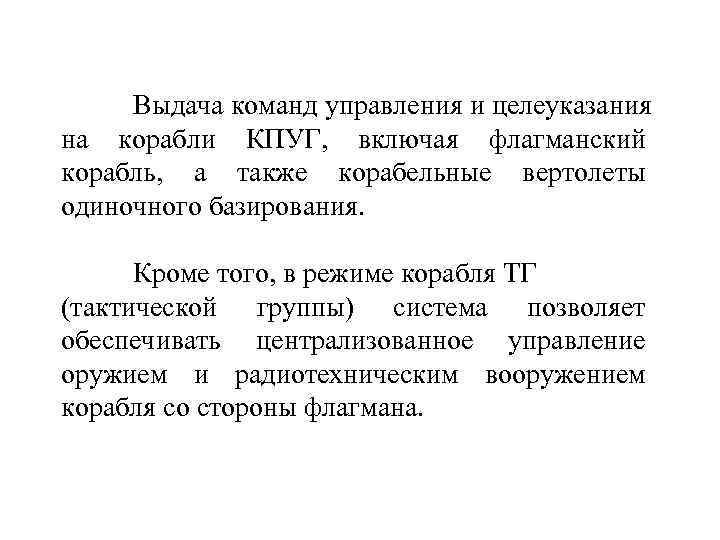

Выдача команд управления и целеуказания на корабли КПУГ, включая флагманский корабль, а также корабельные вертолеты одиночного базирования. Кроме того, в режиме корабля ТГ (тактической группы) система позволяет обеспечивать централизованное управление оружием и радиотехническим вооружением корабля со стороны флагмана.

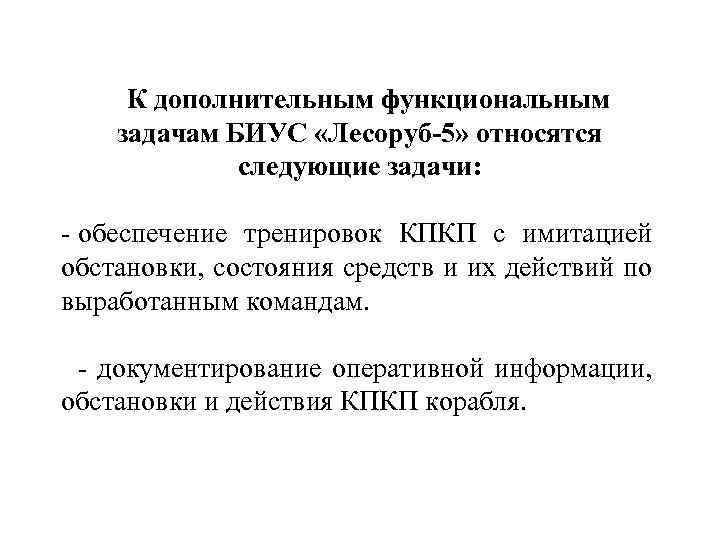

К дополнительным функциональным задачам БИУС «Лесоруб-5» относятся следующие задачи: - обеспечение тренировок КПКП с имитацией обстановки, состояния средств и их действий по выработанным командам. - документирование оперативной информации, обстановки и действия КПКП корабля.

Основным качеством системы, определяющим ее оперативно-тактические свойства, является то, что она в первую очередь осуществляет автоматическую обработку информации о воздушной, надводной, подводной и радиотехнической обстановки, поступающей от РЛС своего корабля и кораблей КПУГ по каналу радиолинии типа «МВУ-200» в интересах всех контуров командного комплекса управления КПУГ, корабля и селективное (по выбору) отображение этой обстановки по запросам операторов системы на индикаторах АРМ БИУС.

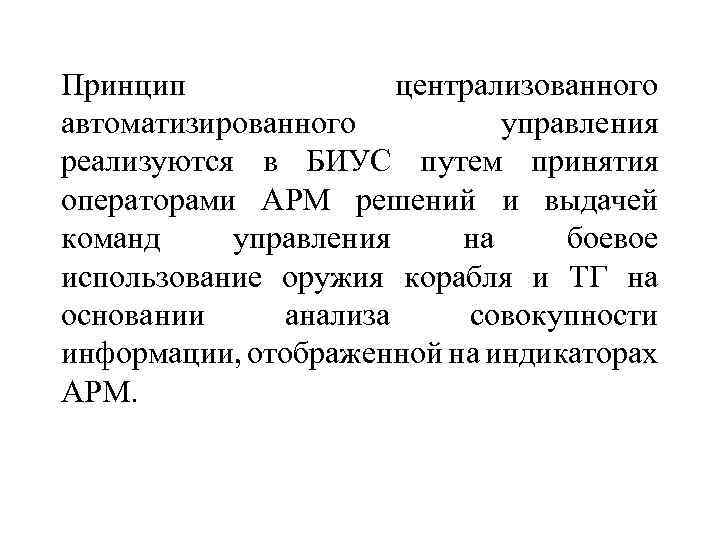

Принцип централизованного автоматизированного управления реализуются в БИУС путем принятия операторами АРМ решений и выдачей команд управления на боевое использование оружия корабля и ТГ на основании анализа совокупности информации, отображенной на индикаторах АРМ.

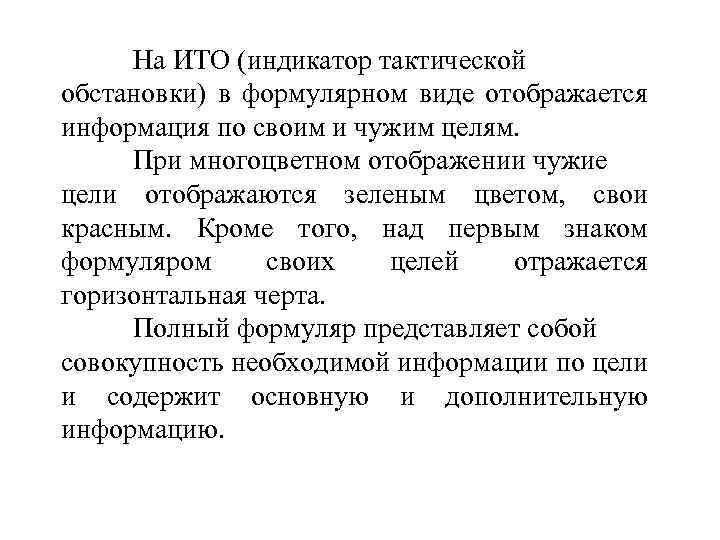

На ИТО (индикатор тактической обстановки) в формулярном виде отображается информация по своим и чужим целям. При многоцветном отображении чужие цели отображаются зеленым цветом, свои красным. Кроме того, над первым знаком формуляром своих целей отражается горизонтальная черта. Полный формуляр представляет собой совокупность необходимой информации по цели и содержит основную и дополнительную информацию.

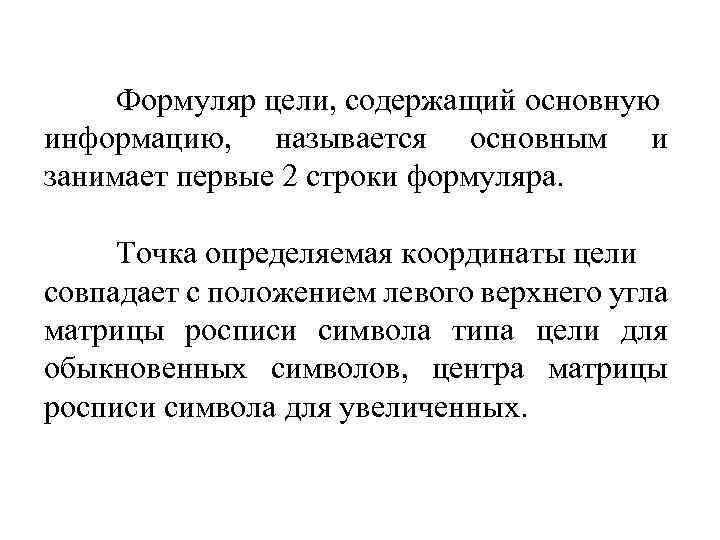

Формуляр цели, содержащий основную информацию, называется основным и занимает первые 2 строки формуляра. Точка определяемая координаты цели совпадает с положением левого верхнего угла матрицы росписи символа типа цели для обыкновенных символов, центра матрицы росписи символа для увеличенных.

Современные БИУС позволяют одновременно обрабатывать информацию (определять КПДЦ и решать задачу целераспределения) по 250— 260 целям, автоматически сопровождать до 30 воздушных и надводных, до 8 подводных целей, причем темп обновления информации происходит за 3 -6 с. БИУС обеспечивает управление 8— 10 кораблями на переходе морем в радиусе до 50 км. Боевое использование БИУС осуществляет личный состав боевой части управления (БЧ-7), которая производит расчеты и вырабатывает данные для выполнения маневра, применения оружия, корабельной авиации и средств РЭБ.
