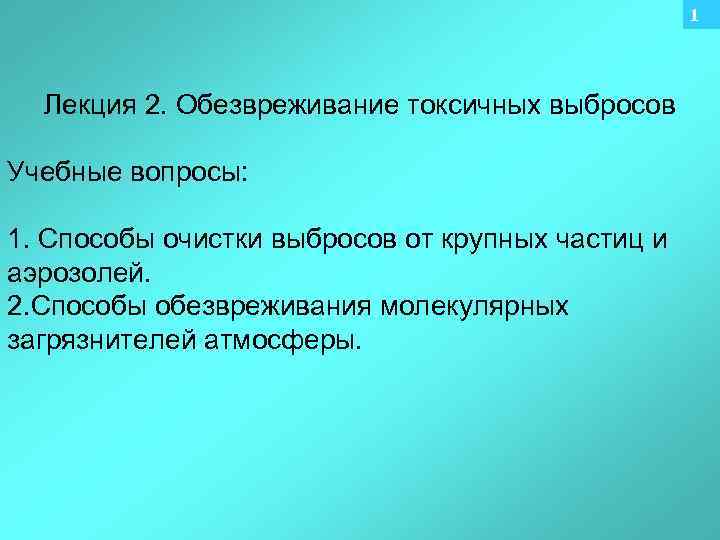

1 Лекция 2. Обезвреживание токсичных выбросов Учебные вопросы: 1. Способы очистки выбросов от крупных 1 Лекция 2. Обезвреживание токсичных выбросов Учебные вопросы: 1. Способы очистки выбросов от крупных частиц и аэрозолей. 2. Способы обезвреживания молекулярных загрязнителей атмосферы.

Вопрос 1. Способы очистки выбросов от крупных частиц и аэрозолей Средства защиты атмосферного воздуха Вопрос 1. Способы очистки выбросов от крупных частиц и аэрозолей Средства защиты атмосферного воздуха Крупные частицы > 100 мкм Аэрозоли 0, 01 -100 мкм Молекулярные < 0, 01 мкм Очистные устройства Циклоны Электрофильтры Газоадсобционные фильтры «Мокрые» фильтры Противодымные фильтры Каталитические фильтры «Сухие» фильтры Скрубберы 2

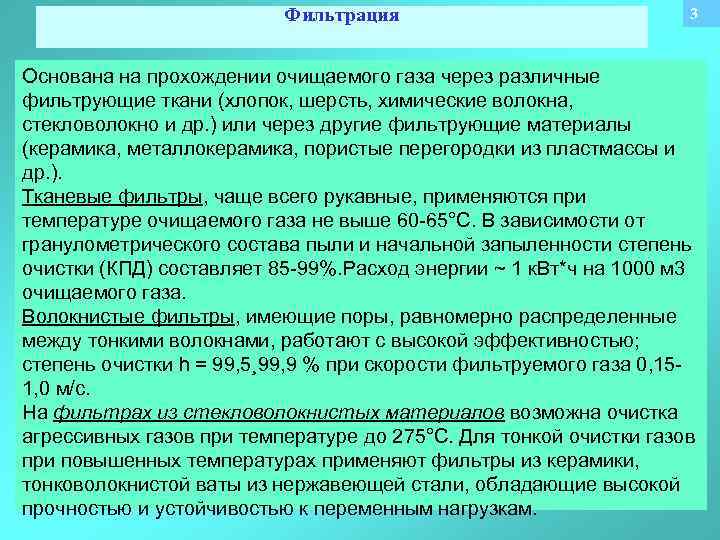

Фильтрация 3 Основана на прохождении очищаемого газа через различные фильтрующие ткани (хлопок, шерсть, химические Фильтрация 3 Основана на прохождении очищаемого газа через различные фильтрующие ткани (хлопок, шерсть, химические волокна, стекловолокно и др. ) или через другие фильтрующие материалы (керамика, металлокерамика, пористые перегородки из пластмассы и др. ). Тканевые фильтры, чаще всего рукавные, применяются при температуре очищаемого газа не выше 60 -65°С. В зависимости от гранулометрического состава пыли и начальной запыленности степень очистки (КПД) составляет 85 -99%. Расход энергии ~ 1 к. Вт*ч на 1000 м 3 очищаемого газа. Волокнистые фильтры, имеющие поры, равномерно распределенные между тонкими волокнами, работают с высокой эффективностью; степень очистки h = 99, 5¸ 99, 9 % при скорости фильтруемого газа 0, 151, 0 м/с. На фильтрах из стекловолокнистых материалов возможна очистка агрессивных газов при температуре до 275°С. Для тонкой очистки газов при повышенных температурах применяют фильтры из керамики, тонковолокнистой ваты из нержавеющей стали, обладающие высокой прочностью и устойчивостью к переменным нагрузкам.

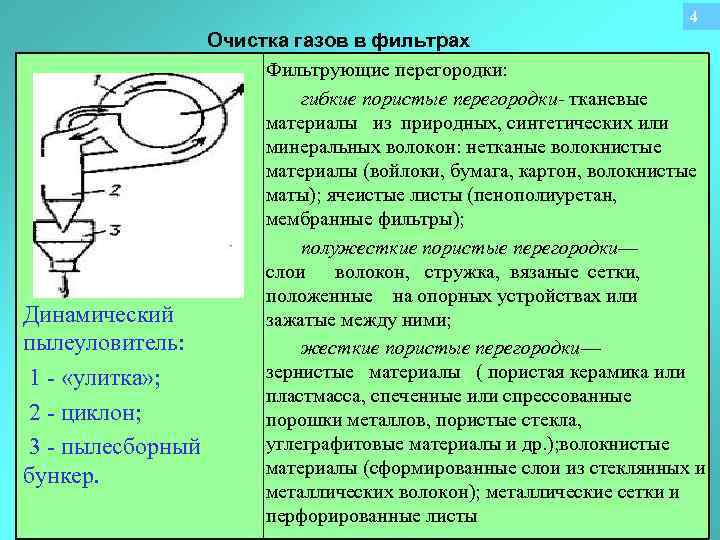

4 Очистка газов в фильтрах Фильтрующие перегородки: гибкие пористые перегородки- тканевые материалы из природных, 4 Очистка газов в фильтрах Фильтрующие перегородки: гибкие пористые перегородки- тканевые материалы из природных, синтетических или минеральных волокон: нетканые волокнистые материалы (войлоки, бумага, картон, волокнистые маты); ячеистые листы (пенополиуретан, мембранные фильтры); полужесткие пористые перегородки— слои волокон, стружка, вязаные сетки, положенные на опорных устройствах или Динамический зажатые между ними; пылеуловитель: жесткие пористые перегородки— зернистые материалы ( пористая керамика или 1 - «улитка» ; пластмасса, спеченные или спрессованные 2 - циклон; порошки металлов, пористые стекла, углеграфитовые материалы и др. ); волокнистые 3 - пылесборный материалы (сформированные слои из стеклянных и бункер. металлических волокон); металлические сетки и перфорированные листы

Вопрос 2. Способы обезвреживания молекулярных загрязнителей атмосферы 5 Способы очистки выбросов в атмосферу: 1) Вопрос 2. Способы обезвреживания молекулярных загрязнителей атмосферы 5 Способы очистки выбросов в атмосферу: 1) химический способ (обезвреживание выбросов путем перевода токсичных примесей, содержащихся в газовом потоке в менее токсичные или даже безвредные вещества); 2) Поглощение вредных газов и частиц всей массой специального вещества, называемого абсорбентом. Обычно газы поглощаются жидкостью, большей частью водой или соответствующими растворами. Для этого используют прогонку через пылеуловитель, действующий по принципу мокрой очистки, или применяют распыление воды на мелкие капли в так называемых скруберах, где вода, распыляясь на капли и, осаждаясь, поглощает газы.

Способы очистки выбросов от крупных частиц и аэрозолей 3) Очистка газов адсорбентами – телами Способы очистки выбросов от крупных частиц и аэрозолей 3) Очистка газов адсорбентами – телами с большой внутренней или наружной поверхностью. К ним относятся различные марки активных углей, силикагель, алюмогель. Принцип очистки – молекулярное притяжение молекул газообразных веществ к внутренней или внешней поверхности адсорбента принудительной прогонке загрязненного газа через адсорбент. Иногда совмещают адсорбцию с абсорбцией. Это повышает эффективность очистки. 4) Для очистки газового потока применяются окислительные процессы, а также процессы каталитического превращения.

Скруббер (абсорбер) тарельчатый Назначение аппарата: очистка вентиляционных выбросов от вредных химических веществ: окислов азота Скруббер (абсорбер) тарельчатый Назначение аппарата: очистка вентиляционных выбросов от вредных химических веществ: окислов азота (NOx), сернистого газа, паров кислот (азотной, соляной, фтористоводородной), аммиака, хлора газообразного и других вредных агрессивных веществ, улавливаемых по механизму хемосорбции (за счет быстрой необратимой реакции между газовой и жидкой фазами) 7

Колонна насадочная 8 • Назначение: абсорбция, адсорбция, десорбция, и другие процессы массообмена между кислыми Колонна насадочная 8 • Назначение: абсорбция, адсорбция, десорбция, и другие процессы массообмена между кислыми агрессивными средами.

ЦИКЛОННАЯ ПЕЧЬ ДОЖИГАНИЯ ОТБРОСНЫХ ГАЗОВ • 1 - цилиндрическая топка; • 2 - огнеупорная ЦИКЛОННАЯ ПЕЧЬ ДОЖИГАНИЯ ОТБРОСНЫХ ГАЗОВ • 1 - цилиндрическая топка; • 2 - огнеупорная кладка; • 3 - полый кожух; • 4 - горелка; • 5 - сопла подачи отбросного газа; • 6 - патрубок ввода отбросного газа; • 7 - опора; • 8 - дымовая труба; • 9 - окна подсоса атмосферного воздуха 9

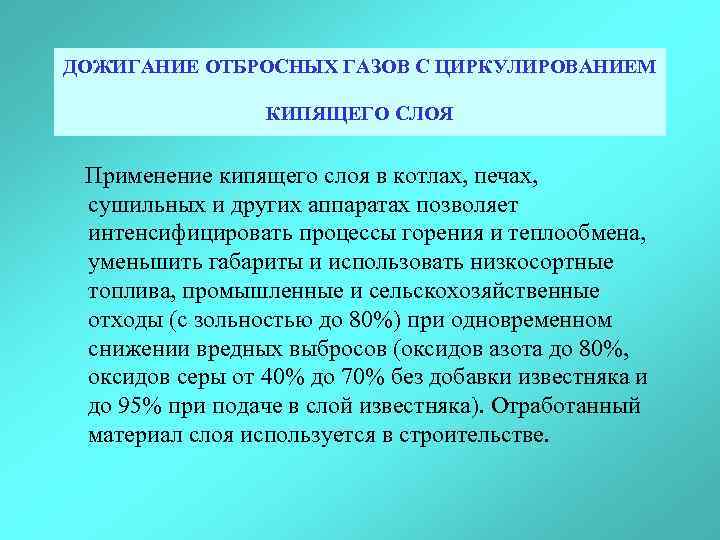

ДОЖИГАНИЕ ОТБРОСНЫХ ГАЗОВ С ЦИРКУЛИРОВАНИЕМ КИПЯЩЕГО СЛОЯ Применение кипящего слоя в котлах, печах, сушильных ДОЖИГАНИЕ ОТБРОСНЫХ ГАЗОВ С ЦИРКУЛИРОВАНИЕМ КИПЯЩЕГО СЛОЯ Применение кипящего слоя в котлах, печах, сушильных и других аппаратах позволяет интенсифицировать процессы горения и теплообмена, уменьшить габариты и использовать низкосортные топлива, промышленные и сельскохозяйственные отходы (с зольностью до 80%) при одновременном снижении вредных выбросов (оксидов азота до 80%, оксидов серы от 40% до 70% без добавки известняка и до 95% при подаче в слой известняка). Отработанный материал слоя используется в строительстве.

Плазмокаталитическая технология очистки воздуха • В основе ПКТ лежат два способа: • Плазмохимический метод Плазмокаталитическая технология очистки воздуха • В основе ПКТ лежат два способа: • Плазмохимический метод • Плазма, как известно, представляет собой газ, молекулы которого ионизированы. • Каталитический метод газоочистки • Каталитический способ очистки воздуха представляет собой глубокое окисление продуктов конверсии, образовавшихся в результате прохождения воздуха через плазмохимический реактор. В данном способе применяется низкотемпературный катализатор, который, благодаря плазмохимической ступени, начинает эффективно работать в диапазоне температур от 20 до 50 град. C. 11
