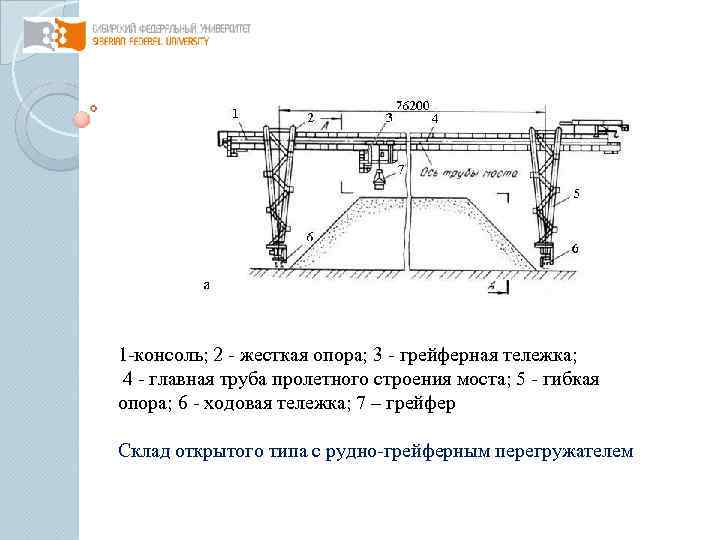

1 -консоль; 2 - жесткая опора; 3 - грейферная тележка; 4 - главная труба пролетного строения моста; 5 - гибкая опора; 6 - ходовая тележка; 7 – грейфер Склад открытого типа с рудно-грейферным перегружателем

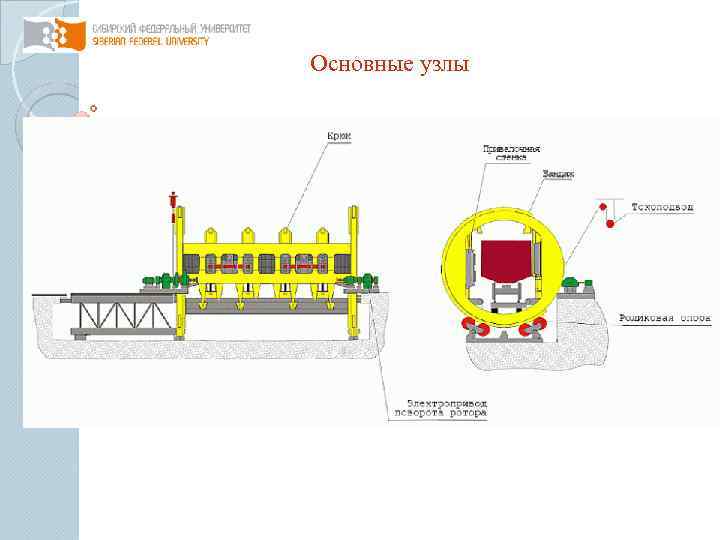

Основные узлы

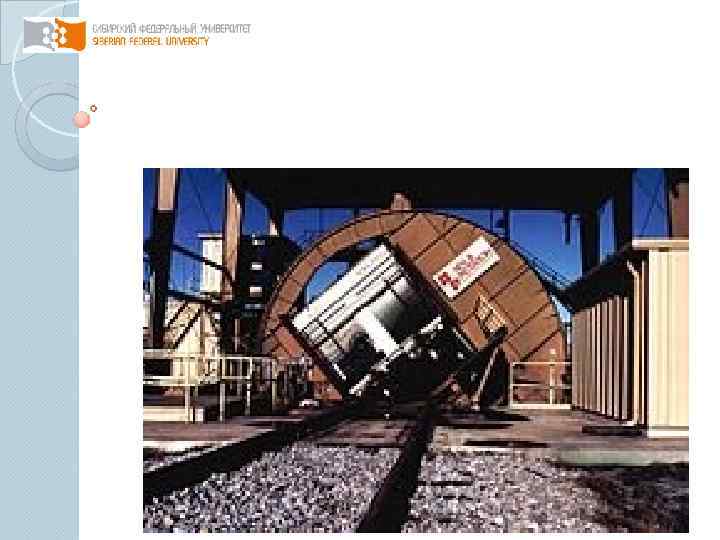

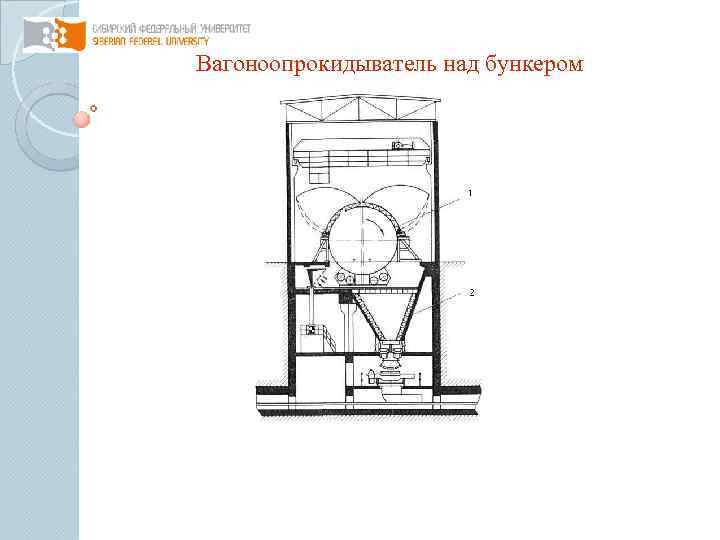

Вагоноопрокидыватель над бункером

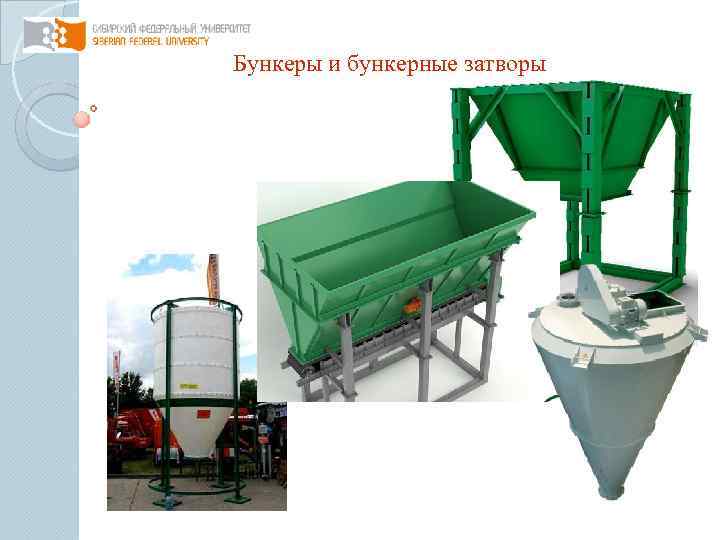

Бункеры и бункерные затворы

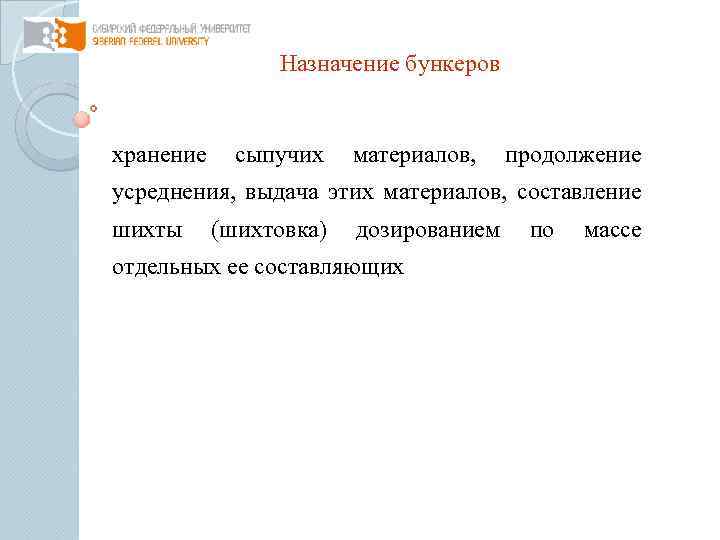

Назначение бункеров хранение сыпучих материалов, продолжение усреднения, выдача этих материалов, составление шихты (шихтовка) дозированием по массе отдельных ее составляющих

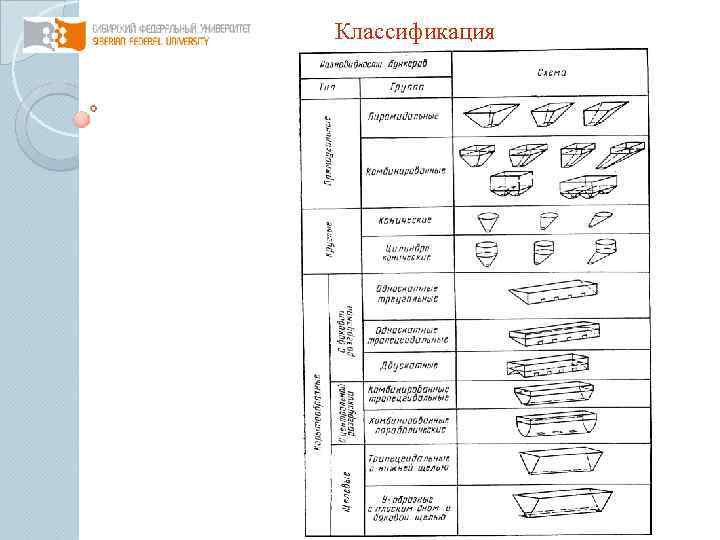

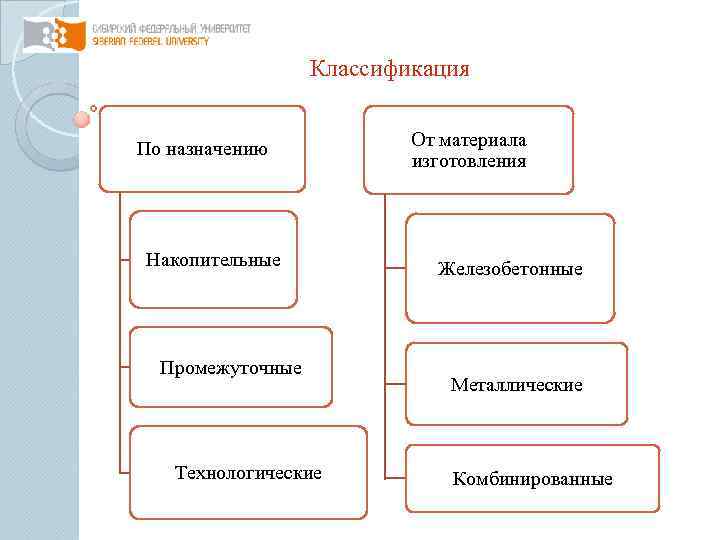

Классификация По назначению Накопительные Промежуточные Технологические От материала изготовления Железобетонные Металлические Комбинированные
Классификация

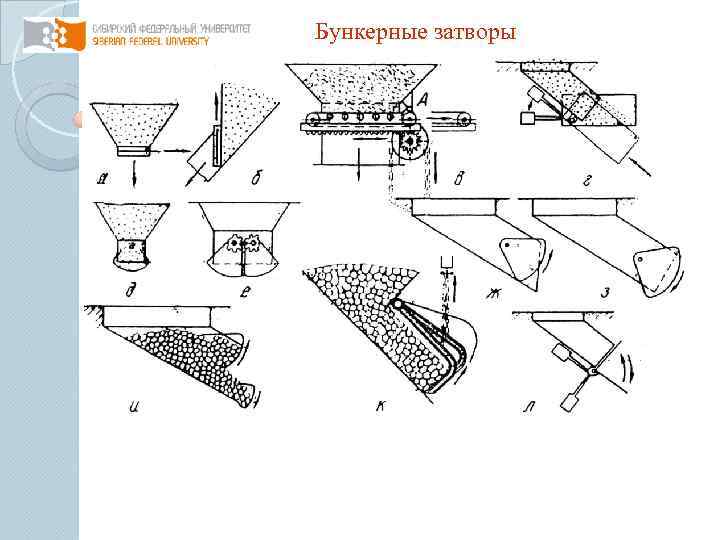

Бункерные затворы

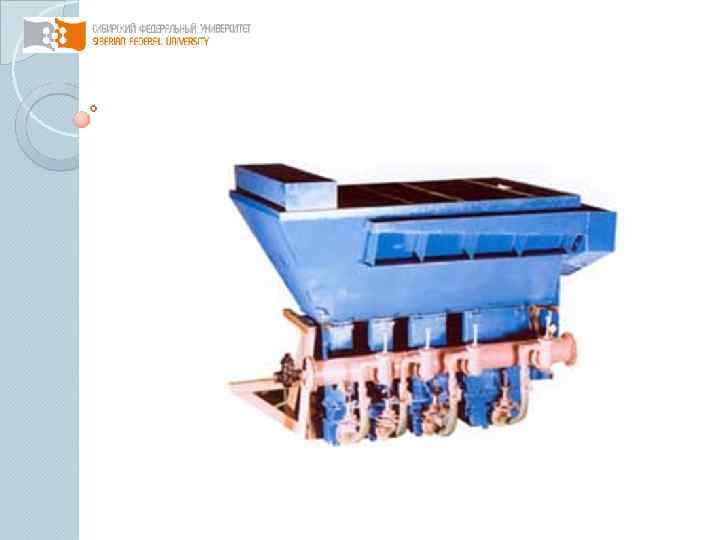

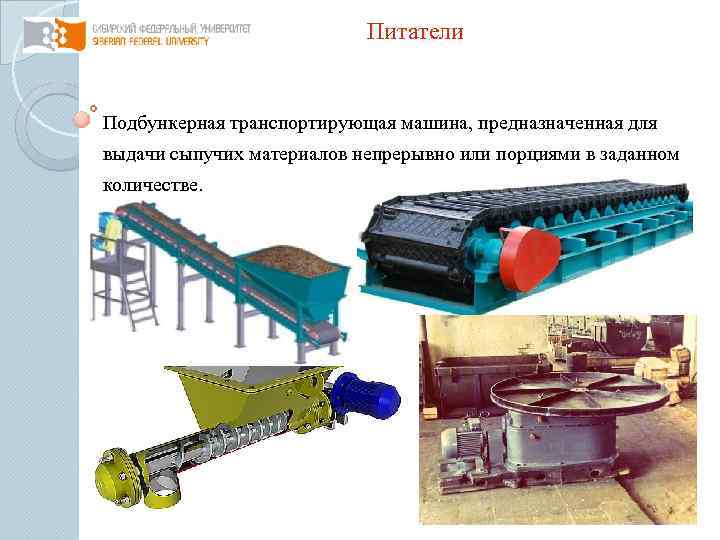

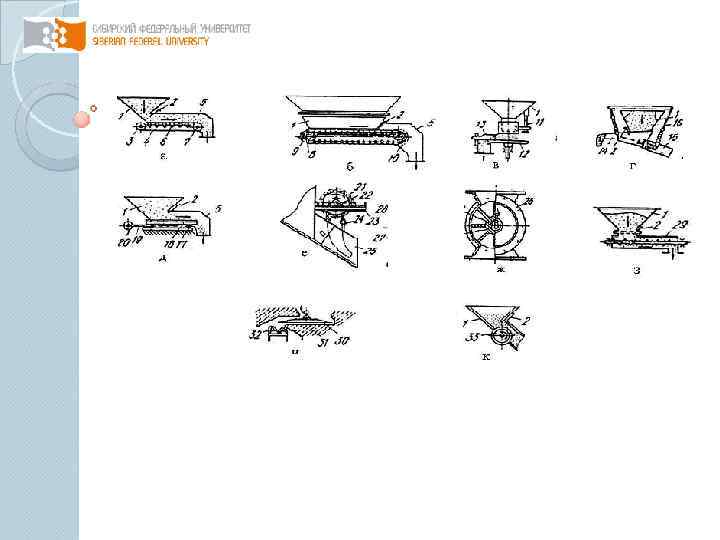

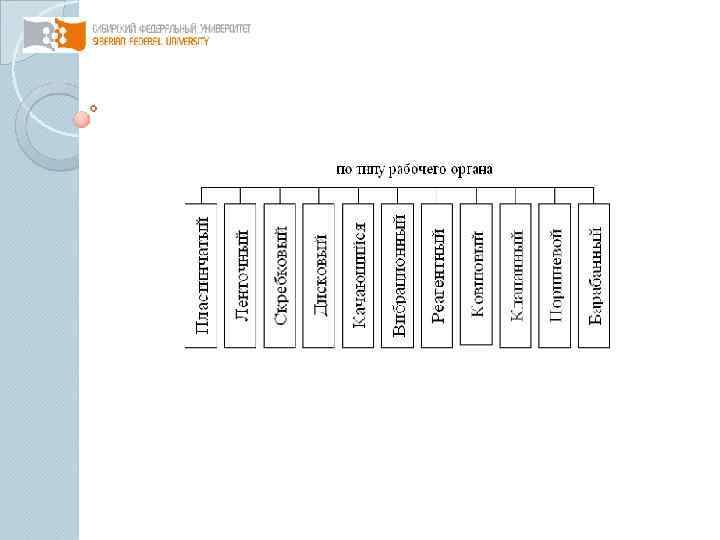

Питатели Подбункерная транспортирующая машина, предназначенная для выдачи сыпучих материалов непрерывно или порциями в заданном количестве.

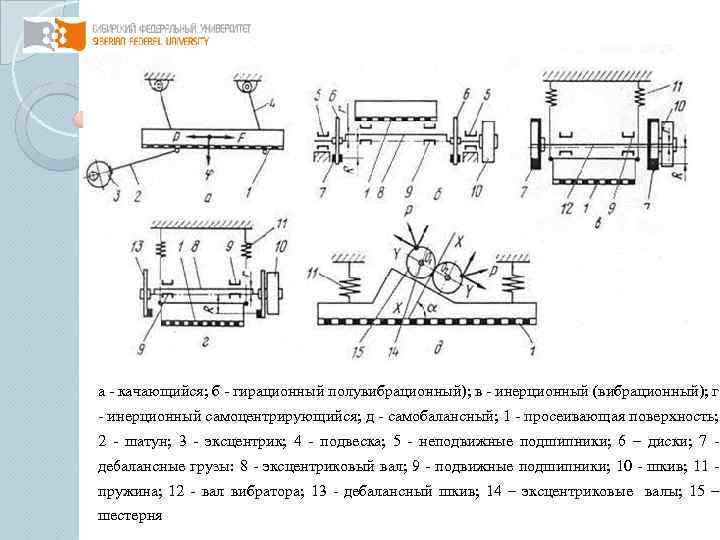

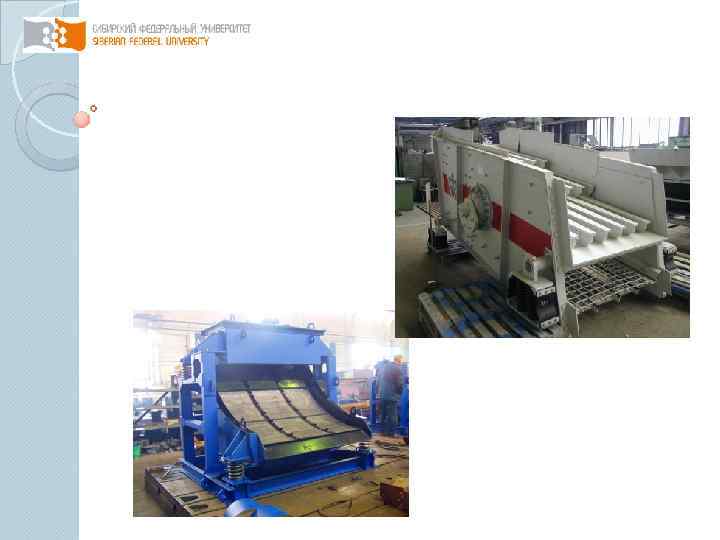

а - качающийся; б - гирационный полувибрационный); в - инерционный (вибрационный); г - инерционный самоцентрирующийся; д - самобалансный; 1 - просеивающая поверхность; 2 - шатун; 3 - эксцентрик; 4 - подвеска; 5 - неподвижные подшипники; 6 – диски; 7 - де 6 алансные грузы: 8 - эксцентриковый вал; 9 - подвижные подшипники; 10 - шкив; 11 - пружина; 12 - вал вибратора; 13 - дебалансный шкив; 14 – эксцентриковые валы; 15 – шестерня

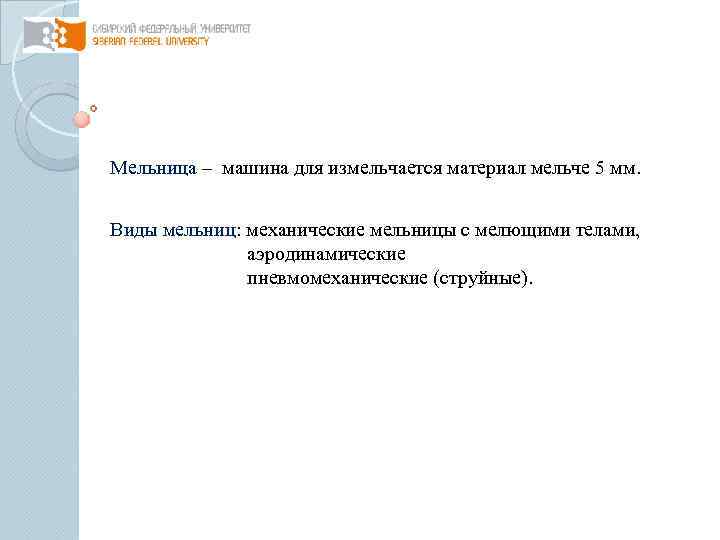

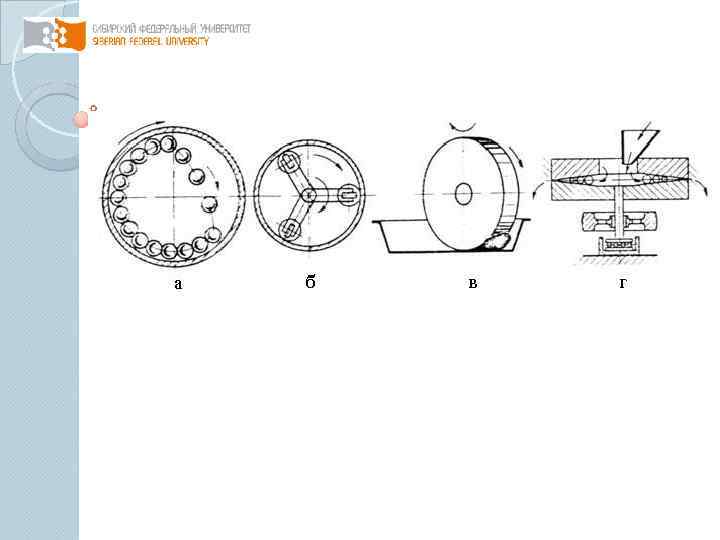

Мельница – машина для измельчается материал мельче 5 мм. Виды мельниц: механические мельницы с мелющими телами, аэродинамические пневмомеханические (струйные).

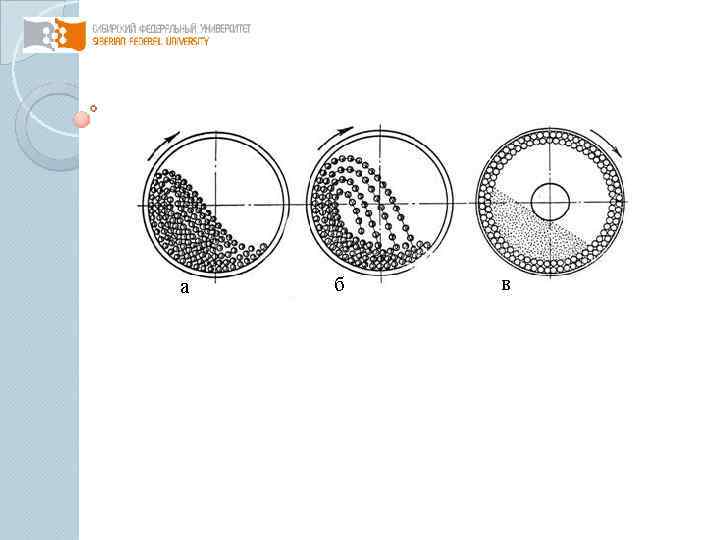

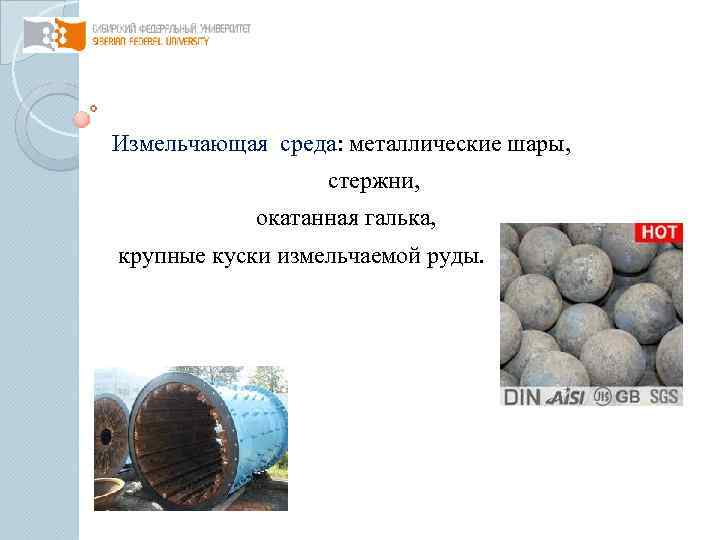

Измельчающая среда: металлические шары, стержни, окатанная галька, крупные куски измельчаемой руды.

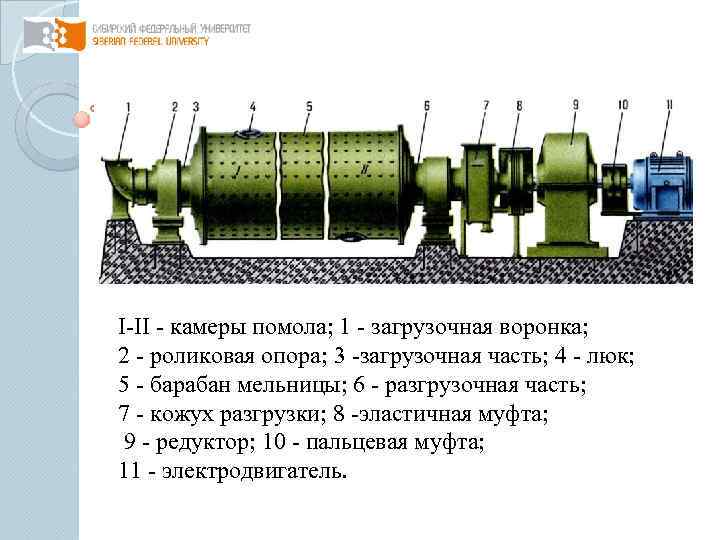

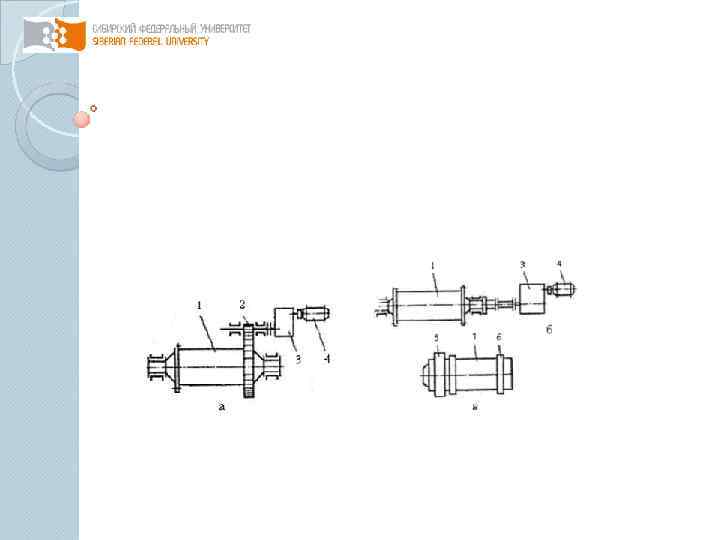

I-II - камеры помола; 1 - загрузочная воронка; 2 - роликовая опора; 3 -загрузочная часть; 4 - люк; 5 - барабан мельницы; 6 - разгрузочная часть; 7 - кожух разгрузки; 8 -эластичная муфта; 9 - редуктор; 10 - пальцевая муфта; 11 - электродвигатель.

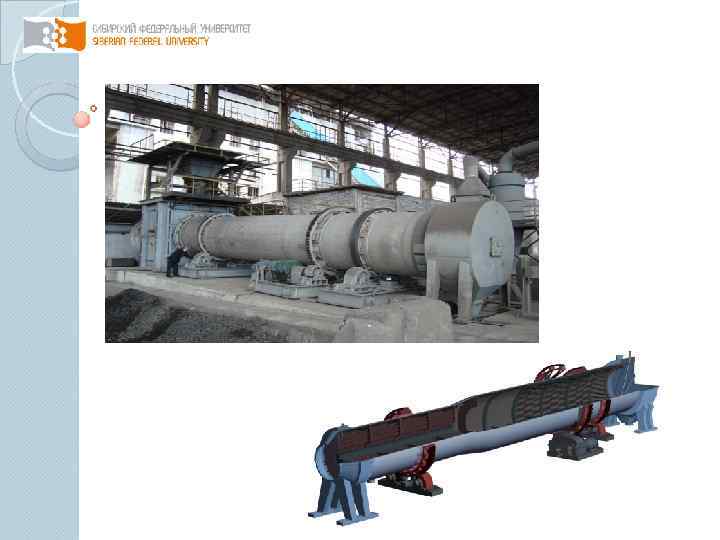

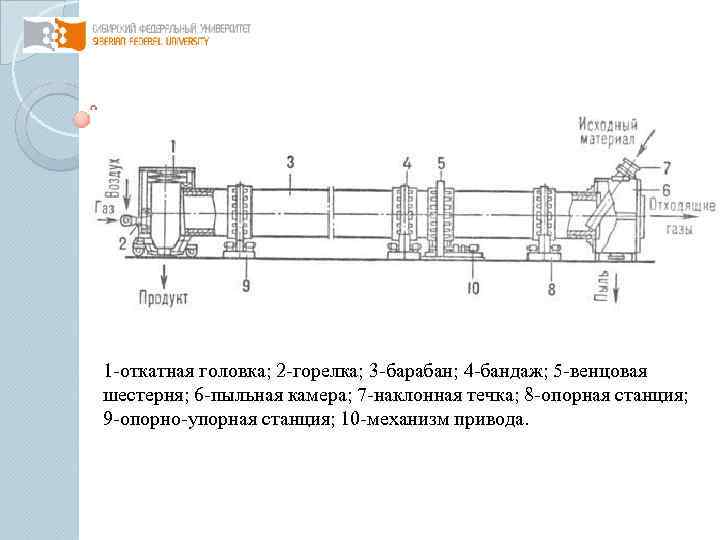

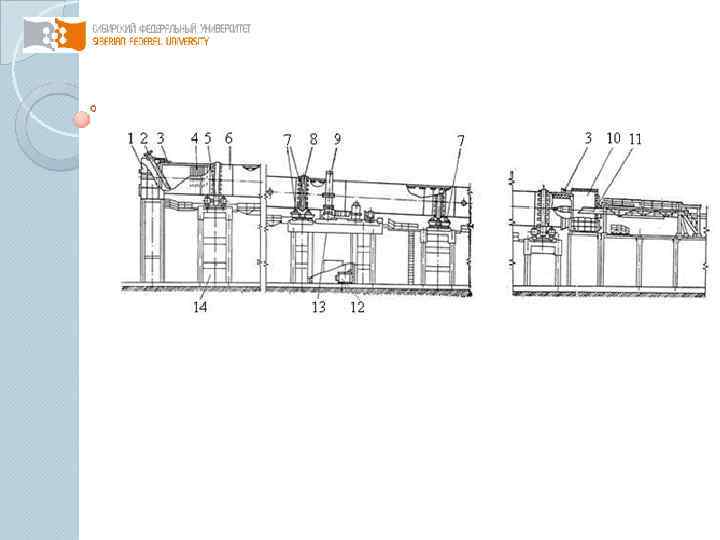

1 -откатная головка; 2 -горелка; 3 -барабан; 4 -бандаж; 5 -венцовая шестерня; 6 -пыльная камера; 7 -наклонная течка; 8 -опорная станция; 9 -опорно-упорная станция; 10 -механизм привода.

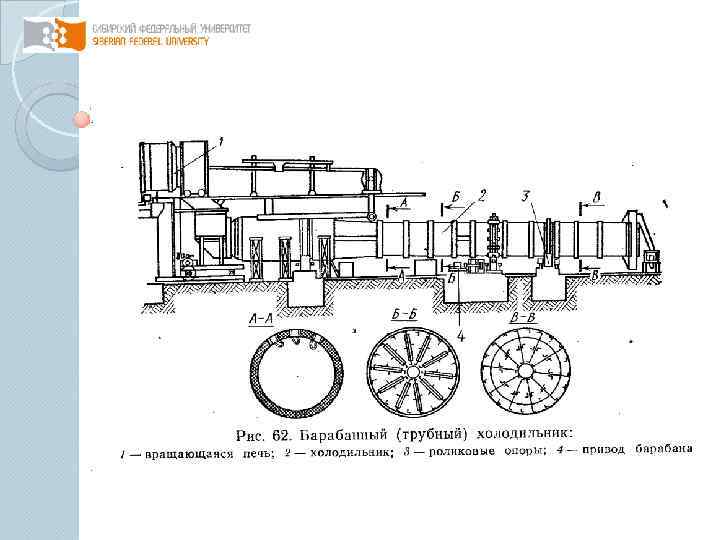

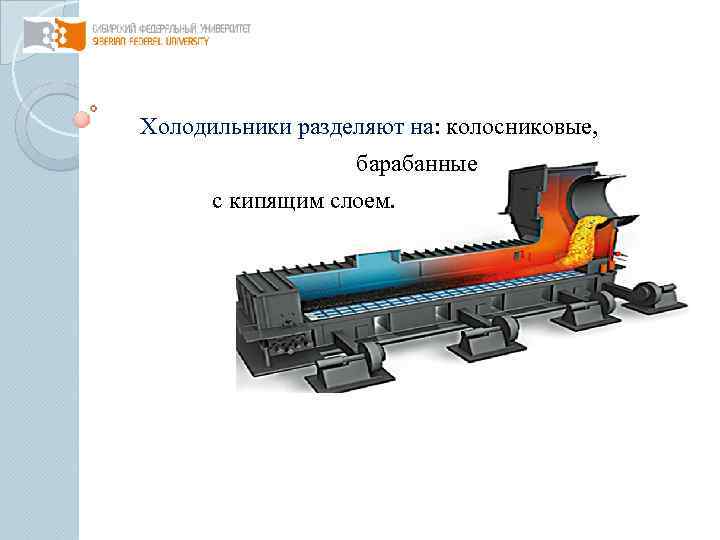

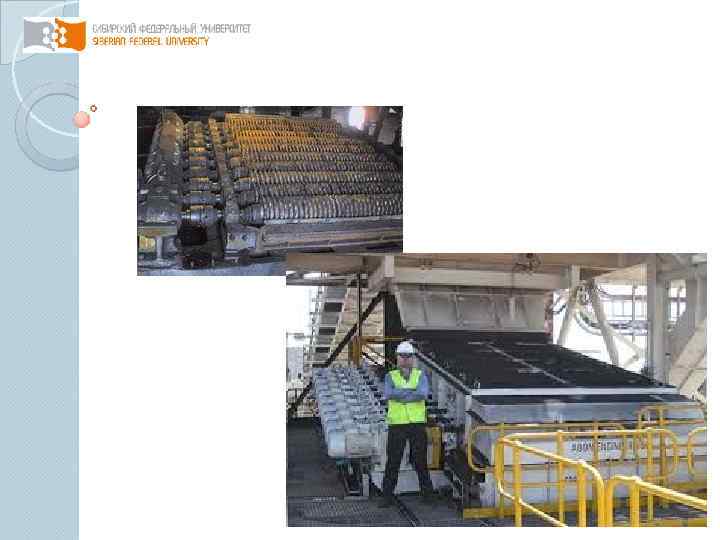

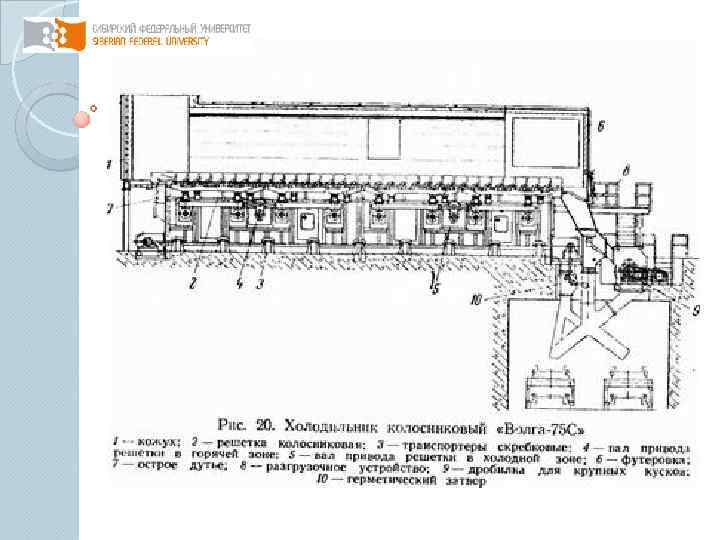

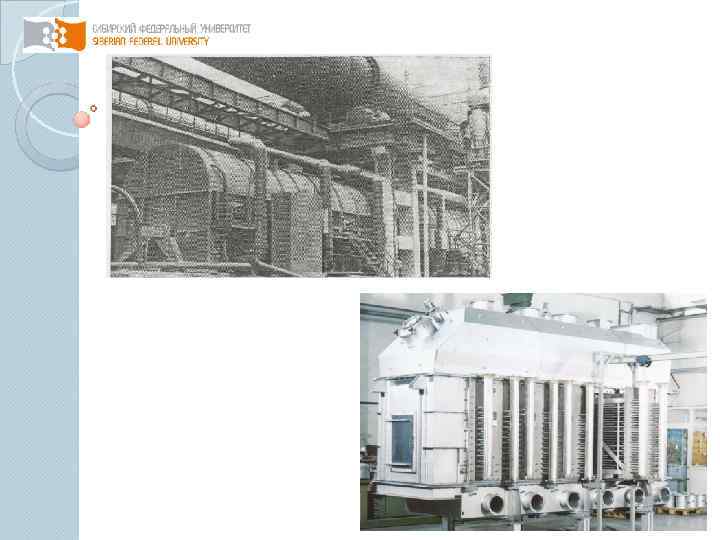

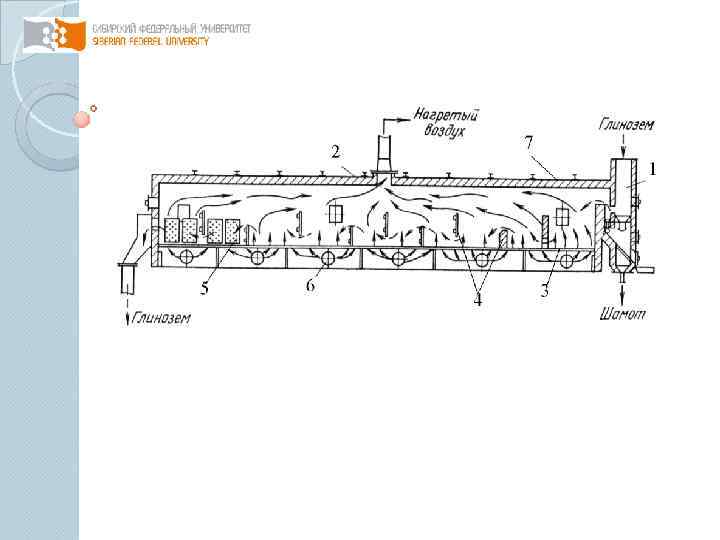

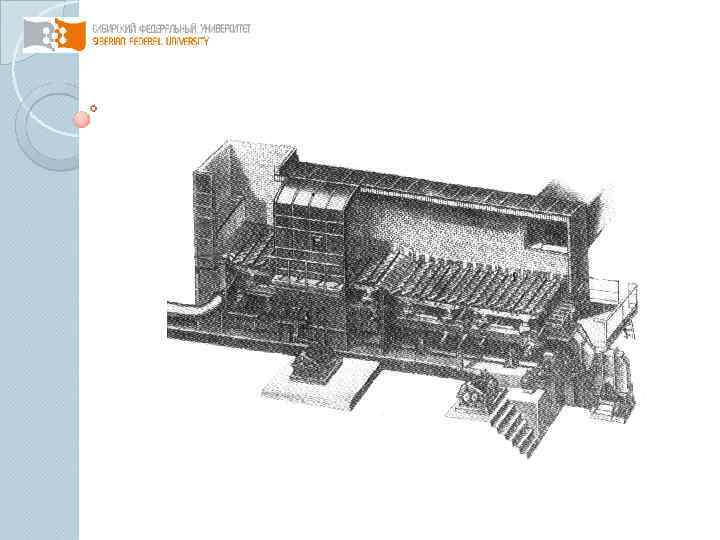

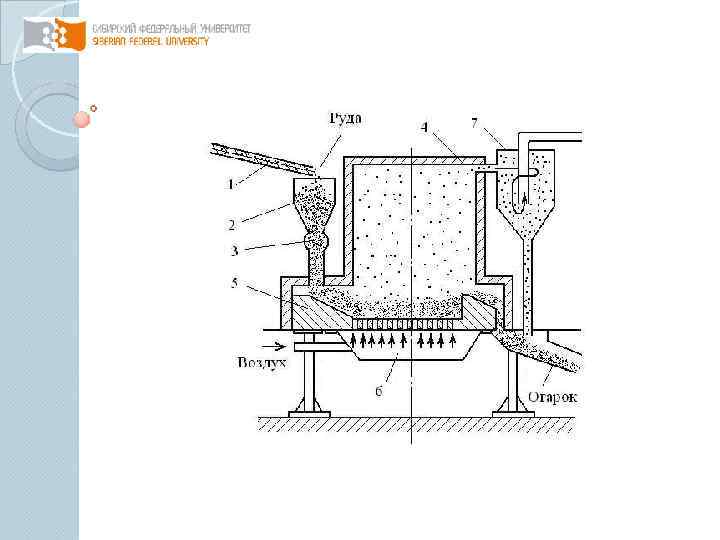

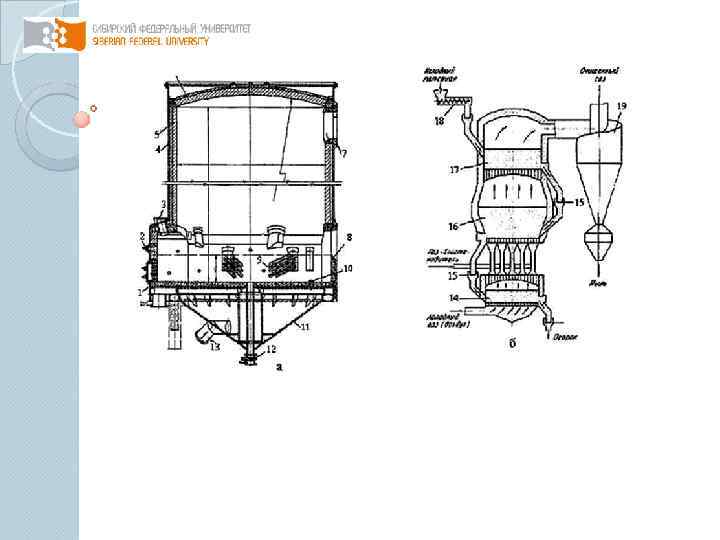

Холодильники разделяют на: колосниковые, барабанные с кипящим слоем.
