1 Классификация способов получения заготовок Семенихин Денис ФВТ ЮФУ гр 3. 2 2010

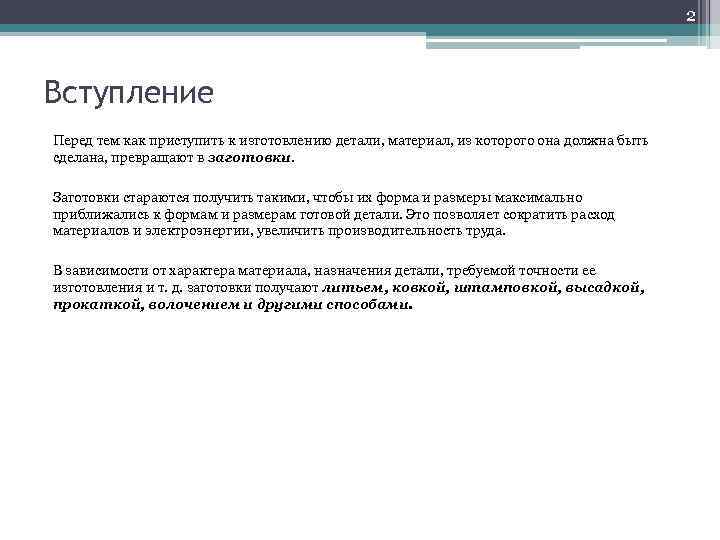

2 Вступление Перед тем как приступить к изготовлению детали, материал, из которого она должна быть сделана, превращают в заготовки. Заготовки стараются получить такими, чтобы их форма и размеры максимально приближались к формам и размерам готовой детали. Это позволяет сократить расход материалов и электроэнергии, увеличить производительность труда. В зависимости от характера материала, назначения детали, требуемой точности ее изготовления и т. д. заготовки получают литьем, ковкой, штамповкой, высадкой, прокаткой, волочением и другими способами.

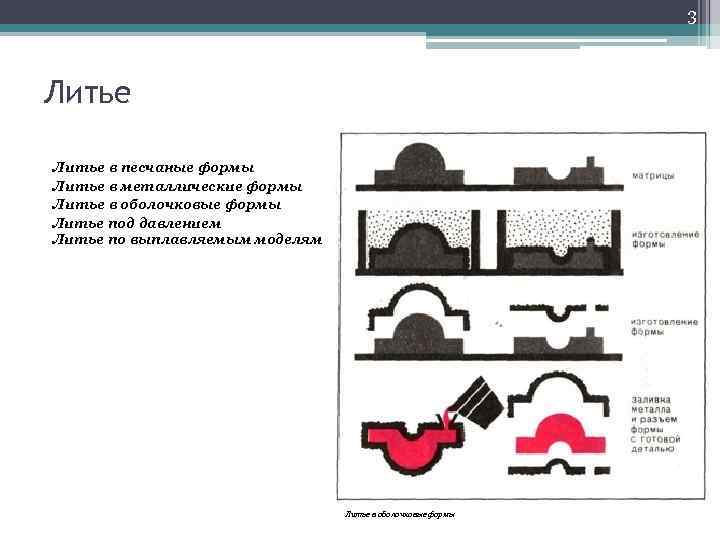

3 Литье в песчаные формы Литье в металлические формы Литье в оболочковые формы Литье под давлением Литье по выплавляемым моделям Литье в оболочковые формы

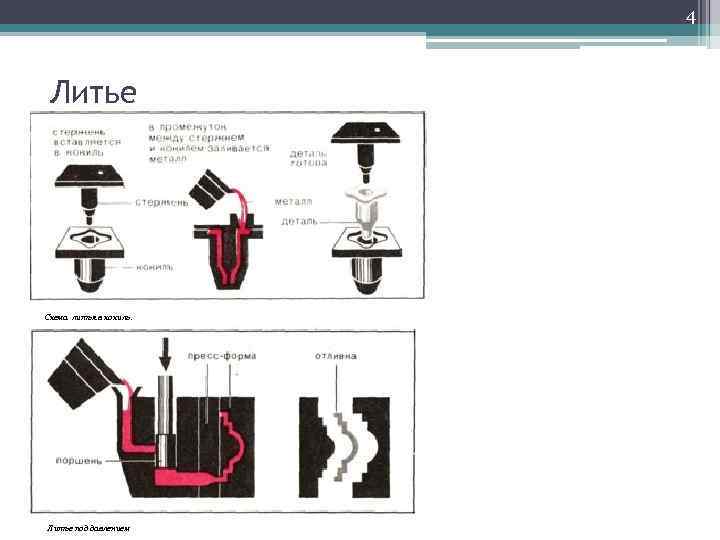

4 Литье Схема литья в кокиль. Литье под давлением

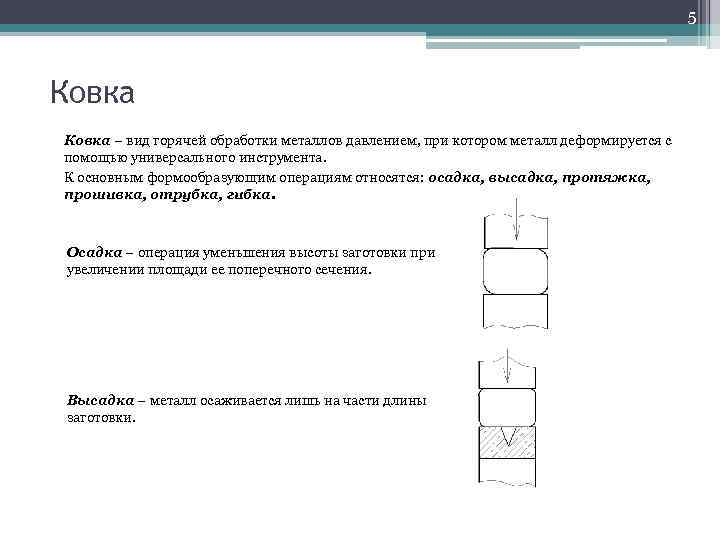

5 Ковка – вид горячей обработки металлов давлением, при котором металл деформируется с помощью универсального инструмента. К основным формообразующим операциям относятся: осадка, высадка, протяжка, прошивка, отрубка, гибка. Осадка – операция уменьшения высоты заготовки при увеличении площади ее поперечного сечения. Высадка – металл осаживается лишь на части длины заготовки.

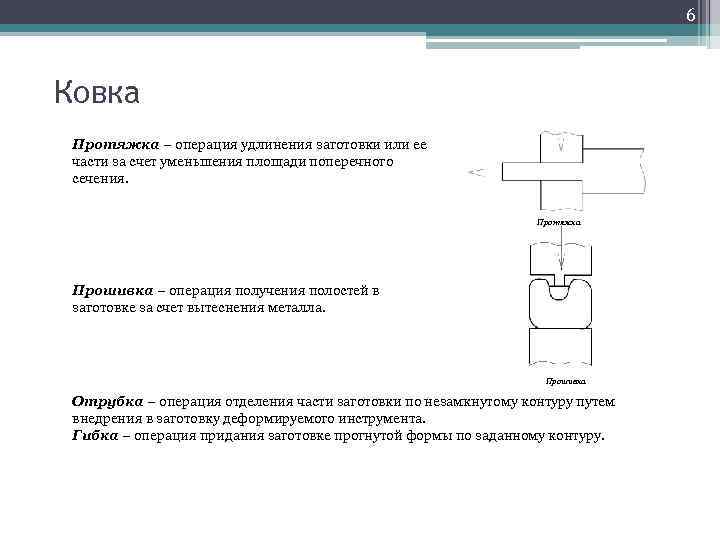

6 Ковка Протяжка – операция удлинения заготовки или ее части за счет уменьшения площади поперечного сечения. Протяжка Прошивка – операция получения полостей в заготовке за счет вытеснения металла. Прошивка Отрубка – операция отделения части заготовки по незамкнутому контуру путем внедрения в заготовку деформируемого инструмента. Гибка – операция придания заготовке прогнутой формы по заданному контуру.
7 Штамповка При горячей штамповке на изготовление заготовок затрачивается значительно меньше времени, чем при свободной ковке. При этом заготовки получаются более точные по форме и размерам, с меньшими припусками для дальнейшей механической обработки. Машина для горячей штамповки Холодная штамповка. Это процесс получения заготовок и деталей из листового, ленточного и полосового материала способом вырубки, гибки, вытяжки, отбортовки в штампах на прессах.
8 Пластическая деформация. Способы обработки металлов давлением Прокатка Сущность процесса прокатки заключается в деформировании (обжатии) металла между вращающимися валками, зазор между которыми меньше толщины обжимаемой заготовки. Волочение При волочении заготовку протягивают через постепенно сужающееся отверстие в инструменте, называемое волокой. При этом сечение отверстия меньше исходного сечения заготовки.
