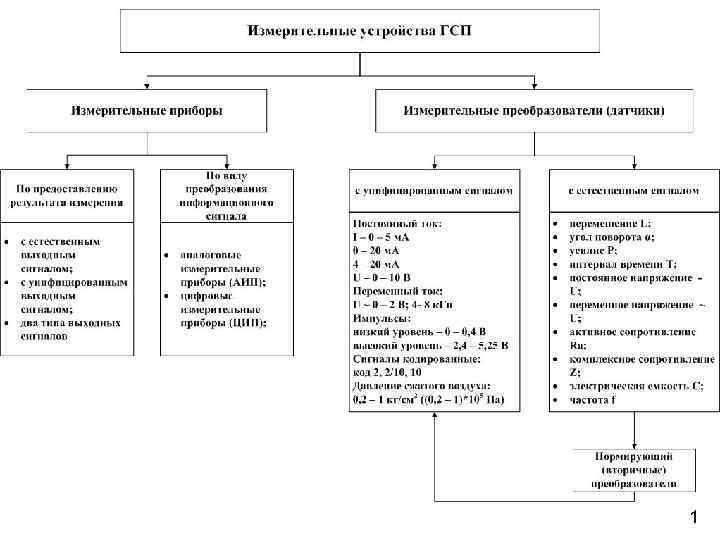

1 1

ИЗМЕРЕНИЕ ДАВЛЕНИЯ Давление – физическая величина, равна отношению силы d. F, действующий на элемент ИЗМЕРЕНИЕ ДАВЛЕНИЯ Давление – физическая величина, равна отношению силы d. F, действующий на элемент поверхности нормально к ней (к площади d. S этого элемента) (p=d. F/d. S). Атмосферное давление – это давление атмосферного воздуха на находящиеся в нем предметы и земную поверхность. Единица измерения давления в СИ – Па. Давление Абсолютное Избыточное Вакуум 2

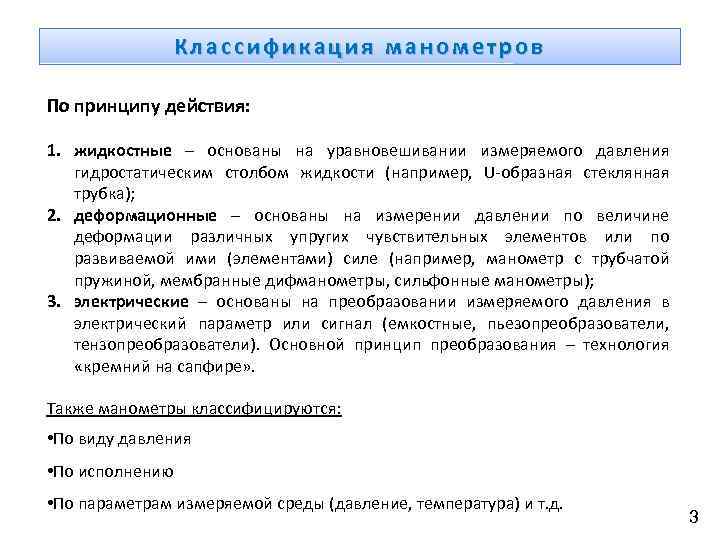

Классификация манометров По принципу действия: 1. жидкостные – основаны на уравновешивании измеряемого давления гидростатическим Классификация манометров По принципу действия: 1. жидкостные – основаны на уравновешивании измеряемого давления гидростатическим столбом жидкости (например, U-образная стеклянная трубка); 2. деформационные – основаны на измерении давлении по величине деформации различных упругих чувствительных элементов или по развиваемой ими (элементами) силе (например, манометр с трубчатой пружиной, мембранные дифманометры, сильфонные манометры); 3. электрические – основаны на преобразовании измеряемого давления в электрический параметр или сигнал (емкостные, пьезопреобразователи, тензопреобразователи). Основной принцип преобразования – технология «кремний на сапфире» . Также манометры классифицируются: • По виду давления • По исполнению • По параметрам измеряемой среды (давление, температура) и т. д. 3

http: //www. himlib. ru/index. php? book=23&page=156 http: //manometer-ufa. ru/prodfoto 49. html Рис. 2 – http: //www. himlib. ru/index. php? book=23&page=156 http: //manometer-ufa. ru/prodfoto 49. html Рис. 2 – Тензодатчик давления http: //ural-nko. ru/katalog/promyshlennye-datchiki/datchikiproizvodstvo-kyowa-japonija/tenzodatchiki-davleniya/datchikilineynogo-davleniya-pdu-a. html Рис. 1 – Манометр с трубчатой пружиной 4

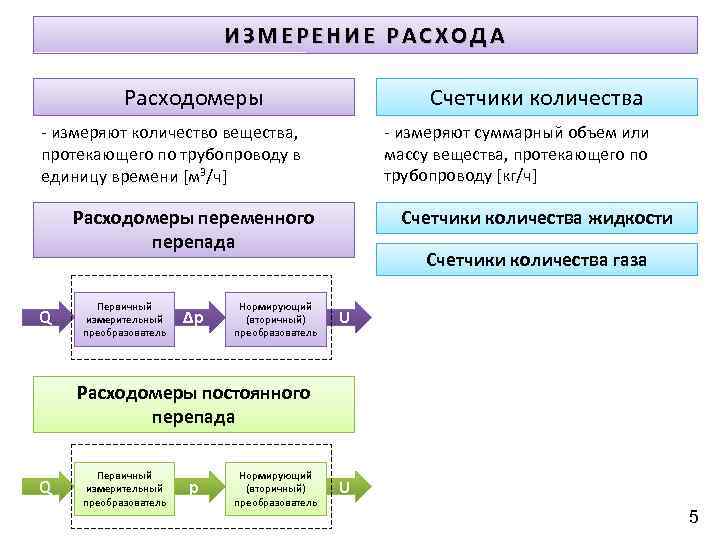

ИЗМЕРЕНИЕ РАСХОДА Расходомеры Счетчики количества - измеряют суммарный объем или массу вещества, протекающего по ИЗМЕРЕНИЕ РАСХОДА Расходомеры Счетчики количества - измеряют суммарный объем или массу вещества, протекающего по трубопроводу [кг/ч] - измеряют количество вещества, протекающего по трубопроводу в единицу времени [м 3/ч] Расходомеры переменного перепада Q Первичный измерительный преобразователь Δp Нормирующий (вторичный) преобразователь Счетчики количества жидкости Счетчики количества газа U Расходомеры постоянного перепада Q Первичный измерительный преобразователь p Нормирующий (вторичный) преобразователь U 5

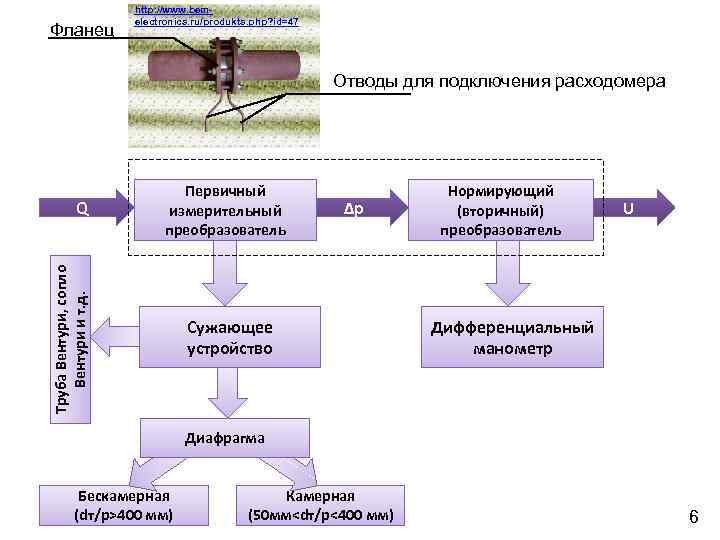

Фланец http: //www. bemelectronics. ru/produkts. php? id=47 Отводы для подключения расходомера Труба Вентури, сопло Фланец http: //www. bemelectronics. ru/produkts. php? id=47 Отводы для подключения расходомера Труба Вентури, сопло Вентури и т. д. Q Первичный измерительный преобразователь Δp Сужающее устройство Нормирующий (вторичный) преобразователь U Дифференциальный манометр Диафрагма Бескамерная (dт/р>400 мм) Камерная (50 мм

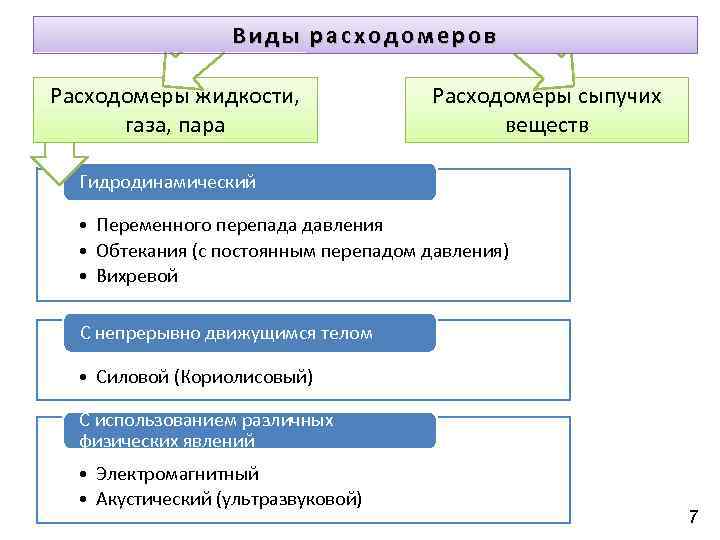

Виды расходомеров Расходомеры жидкости, газа, пара Расходомеры сыпучих веществ Гидродинамический • Переменного перепада давления Виды расходомеров Расходомеры жидкости, газа, пара Расходомеры сыпучих веществ Гидродинамический • Переменного перепада давления • Обтекания (с постоянным перепадом давления) • Вихревой С непрерывно движущимся телом • Силовой (Кориолисовый) С использованием различных физических явлений • Электромагнитный • Акустический (ультразвуковой) 7

http: //www. aalborg. ru/catalog/vixrevye_rasxodomery/vxvixrevye _rasxodomery_potoka Вихревой расходомер Принцип измерения вихревого расходомера основан на измерении http: //www. aalborg. ru/catalog/vixrevye_rasxodomery/vxvixrevye _rasxodomery_potoka Вихревой расходомер Принцип измерения вихревого расходомера основан на измерении частоты колебаний давления, которые возникают в потоке среды в процессе образования вихрей за телом обтекания. 8

Вихревой расходомер http: //www. rospribor. com/catalog/view/91/word/Rosemount (metran. ru) 1 – тело обтекания 2 – Вихревой расходомер http: //www. rospribor. com/catalog/view/91/word/Rosemount (metran. ru) 1 – тело обтекания 2 – преобразователи пульсаций давления 3 – преобразователь избыточного давления 4 – термопреобразователь 5 – отверстия 6 – плата цифровой обработки 7 – вычислитель 9

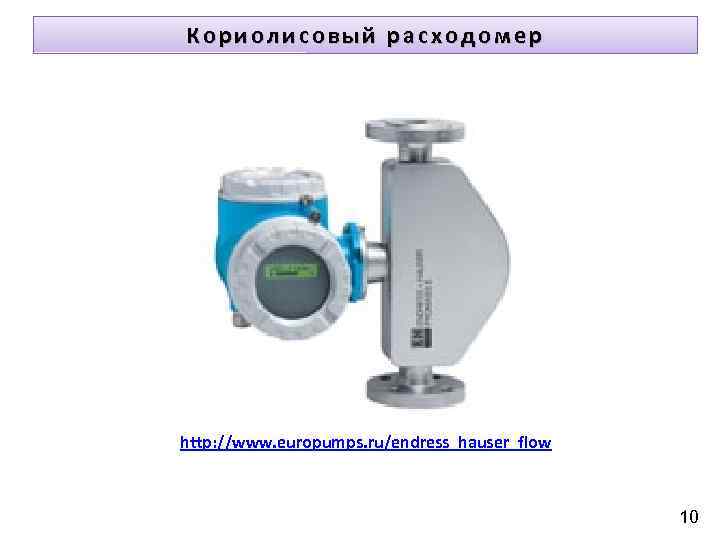

Кориолисовый расходомер http: //www. europumps. ru/endress_hauser_flow 10 Кориолисовый расходомер http: //www. europumps. ru/endress_hauser_flow 10

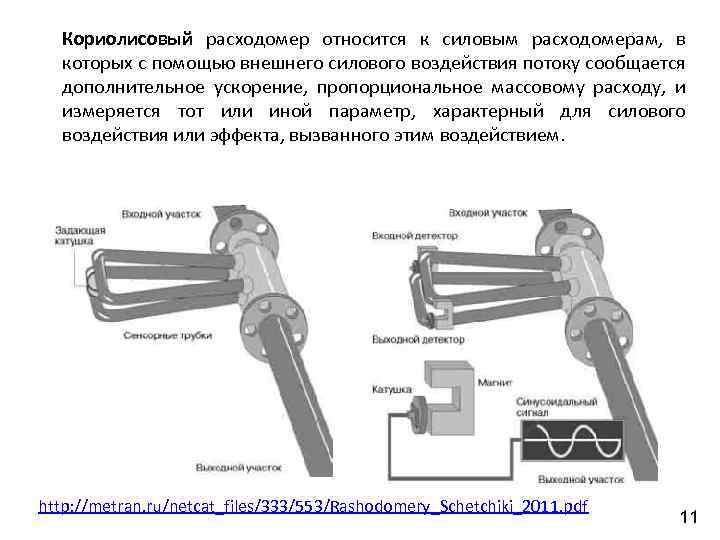

Кориолисовый расходомер относится к силовым расходомерам, в которых с помощью внешнего силового воздействия потоку Кориолисовый расходомер относится к силовым расходомерам, в которых с помощью внешнего силового воздействия потоку сообщается дополнительное ускорение, пропорциональное массовому расходу, и измеряется тот или иной параметр, характерный для силового воздействия или эффекта, вызванного этим воздействием. http: //metran. ru/netcat_files/333/553/Rashodomery_Schetchiki_2011. pdf 11

Электромагнитный расходомер http: //www. iteu. com. ua/articles/em-rashodomer Рис. 3 – Принцип действия электромагнитного расходомера Электромагнитный расходомер http: //www. iteu. com. ua/articles/em-rashodomer Рис. 3 – Принцип действия электромагнитного расходомера Принцип действия основан на использовании закона электромагнитной индукции Фарадея: в проводнике, движущемуся в магнитном поле, наводится ЭДС, пропорциональная скорости потока: E = K*B*v*d, : где К – коэффициент пропорциональности, В – магнитная индукция между полюсами катушек, v – скорость потока жидкости, d – внутренний диаметр трубопровода. 12

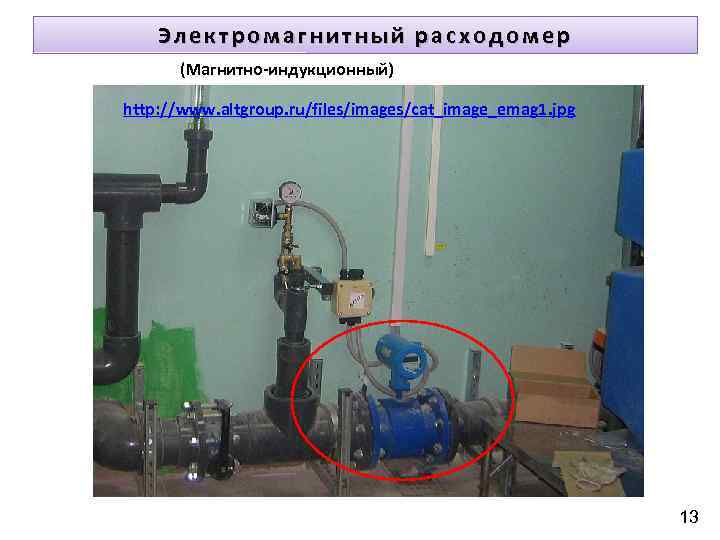

Электромагнитный расходомер (Магнитно-индукционный) http: //www. altgroup. ru/files/images/cat_image_emag 1. jpg 13 Электромагнитный расходомер (Магнитно-индукционный) http: //www. altgroup. ru/files/images/cat_image_emag 1. jpg 13

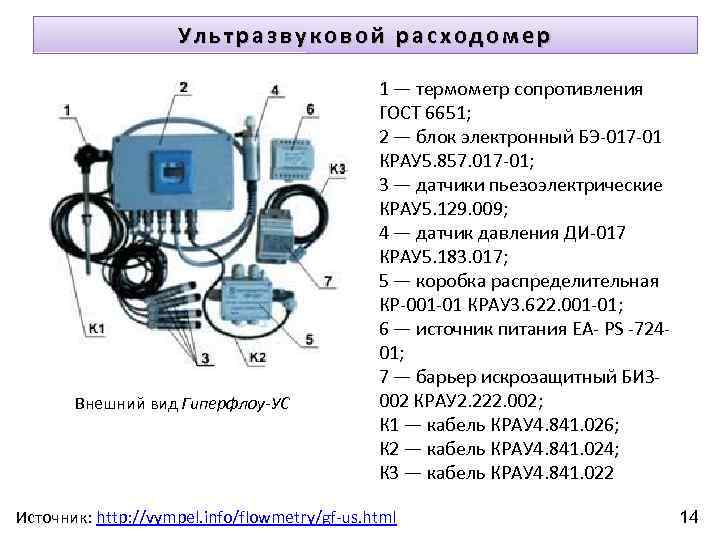

Ультразвуковой расходомер Внешний вид Гиперфлоу-УС 1 — термометр сопротивления ГОСТ 6651; 2 — блок Ультразвуковой расходомер Внешний вид Гиперфлоу-УС 1 — термометр сопротивления ГОСТ 6651; 2 — блок электронный БЭ-017 -01 КРАУ 5. 857. 017 -01; 3 — датчики пьезоэлектрические КРАУ 5. 129. 009; 4 — датчик давления ДИ-017 КРАУ 5. 183. 017; 5 — коробка распределительная КР-001 -01 КРАУ 3. 622. 001 -01; 6 — источник питания ЕА- PS -72401; 7 — барьер искрозащитный БИЗ 002 КРАУ 2. 222. 002; К 1 — кабель КРАУ 4. 841. 026; К 2 — кабель КРАУ 4. 841. 024; К 3 — кабель КРАУ 4. 841. 022 Источник: http: //vympel. info/flowmetry/gf-us. html 14

Источник: http: //vympel. info/flowmetry/gf-us. html 15 Источник: http: //vympel. info/flowmetry/gf-us. html 15

Схема автоматизации – функциональная схема технологического объекта управления, охватывающая «полевое оборудование» нижнего уровня системы Схема автоматизации – функциональная схема технологического объекта управления, охватывающая «полевое оборудование» нижнего уровня системы и показывающей его связи с приборами, средствами управления вычислительной техники и пунктами контроля и управления более высокого уровня. Способы изображения схемы автоматизации (по ГОСТ 21. 408 -93) Упрощенный Развернутый 16

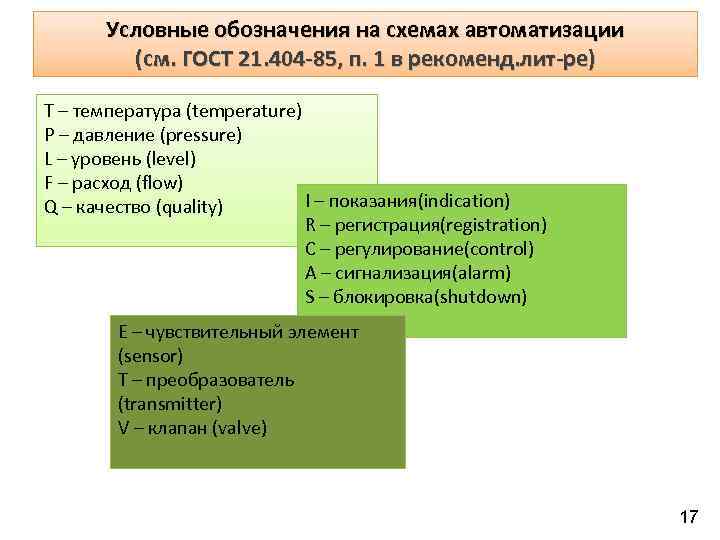

Условные обозначения на схемах автоматизации (см. ГОСТ 21. 404 -85, п. 1 в рекоменд. Условные обозначения на схемах автоматизации (см. ГОСТ 21. 404 -85, п. 1 в рекоменд. лит-ре) T – температура (temperature) P – давление (pressure) L – уровень (level) F – расход (flow) I – показания(indication) Q – качество (quality) R – регистрация(registration) C – регулирование(control) A – сигнализация(alarm) S – блокировка(shutdown) E – чувствительный элемент (sensor) T – преобразователь (transmitter) V – клапан (valve) 17

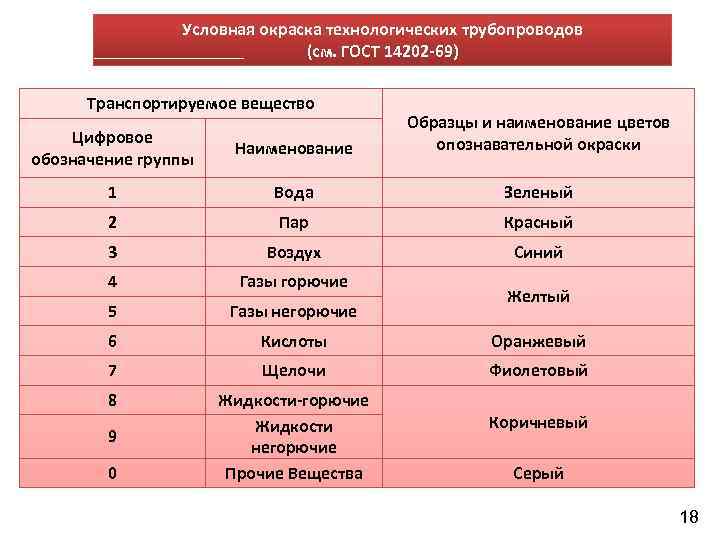

Условная окраска технологических трубопроводов (см. ГОСТ 14202 -69) Транспортируемое вещество Цифровое обозначение группы Наименование Условная окраска технологических трубопроводов (см. ГОСТ 14202 -69) Транспортируемое вещество Цифровое обозначение группы Наименование Образцы и наименование цветов опознавательной окраски 1 Вода Зеленый 2 Пар Красный 3 Воздух Синий 4 Газы горючие 5 Газы негорючие 6 Кислоты Оранжевый 7 Щелочи Фиолетовый 8 Жидкости-горючие Жидкости негорючие Прочие Вещества 9 0 Желтый Коричневый Серый 18

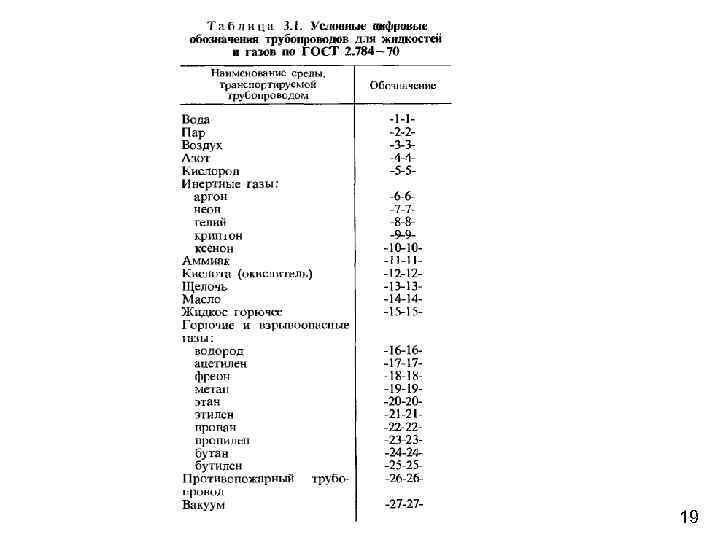

19 19

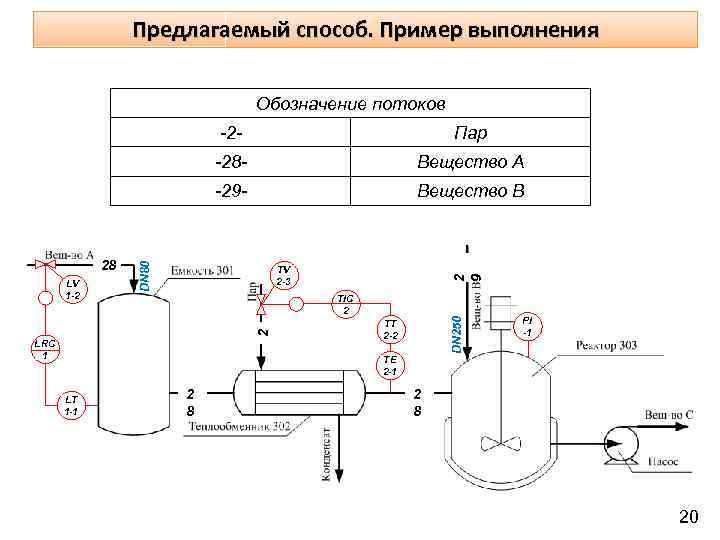

Предлагаемый способ. Пример выполнения Обозначение потоков -28 - Вещество В 2 9 ТV 2 Предлагаемый способ. Пример выполнения Обозначение потоков -28 - Вещество В 2 9 ТV 2 -3 LRС 1 DN 250 ТIС 2 2 LV 1 -2 Вещество А -29 - 28 Пар DN 80 -2 - ТТ 2 -2 РI -1 ТЕ 2 -1 LТ 1 -1 2 8 20

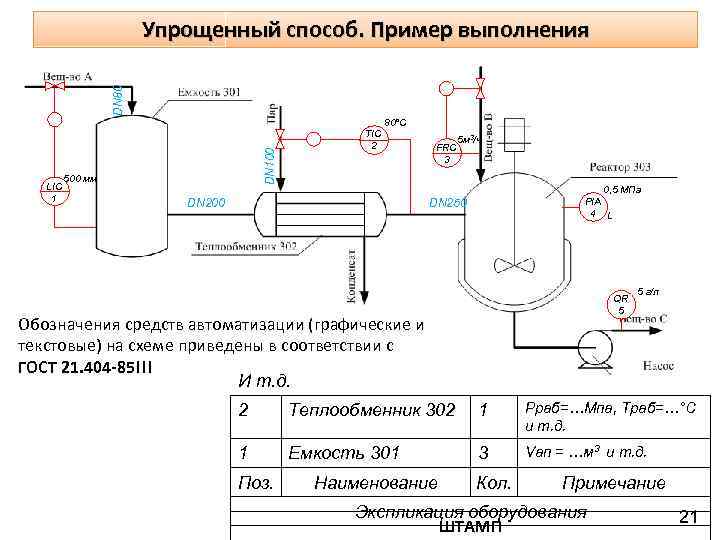

DN 80 Упрощенный способ. Пример выполнения LIC 1 DN 100 80°С 500 мм TIC DN 80 Упрощенный способ. Пример выполнения LIC 1 DN 100 80°С 500 мм TIC 2 DN 200 FRC 3 5 м 3/ч 0, 5 МПа PIA 4 L DN 250 QR 5 Обозначения средств автоматизации (графические и текстовые) на схеме приведены в соответствии с ГОСТ 21. 404 -85!!! И т. д. 5 г/л 2 Теплообменник 302 1 Рраб=…Мпа, Траб=…°С и т. д. 1 Емкость 301 3 Vап = …м 3 и т. д. Поз. Наименование Кол. Примечание Экспликация оборудования ШТАМП 21

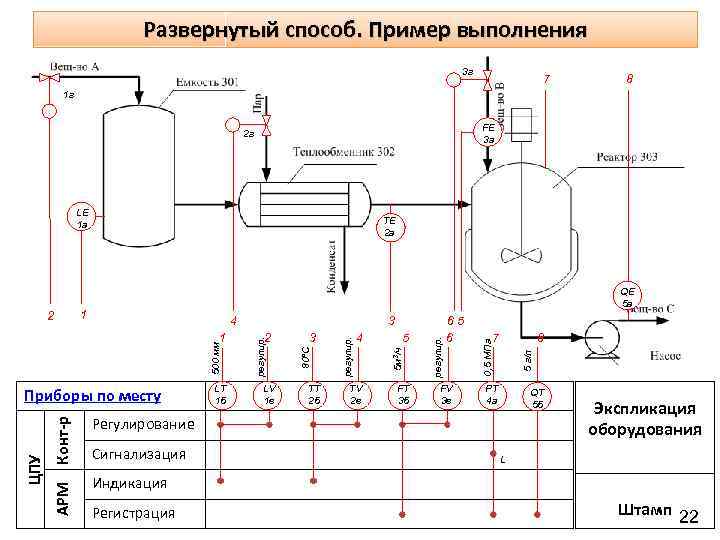

Развернутый способ. Пример выполнения 3 г 7 8 1 г FE 3 а 2 Развернутый способ. Пример выполнения 3 г 7 8 1 г FE 3 а 2 г LE 1 а QE 5 а Конт-р АРМ ЦПУ Приборы по месту LT 1 б LV 1 в TТ 2 б TV 2 в 5 FT 3 б FV 3 в 7 8 5 г/л 4 65 6 0, 5 МПа 3 регулир. 2 80°С 500 мм 1 3 регулир. 4 5 м 3/ч 1 регулир. 2 TE 2 а PT 4 а QT 5 б Регулирование Сигнализация Экспликация оборудования L Индикация Регистрация Штамп 22

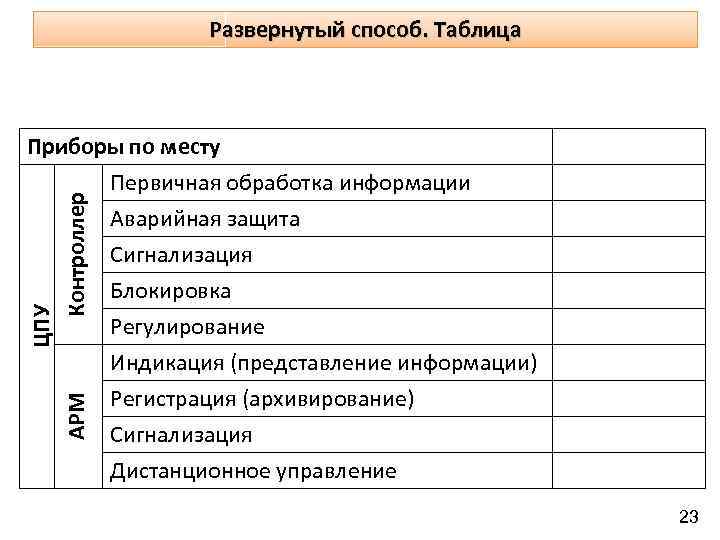

Развернутый способ. Таблица АРМ ЦПУ Контроллер Приборы по месту Первичная обработка информации Аварийная защита Развернутый способ. Таблица АРМ ЦПУ Контроллер Приборы по месту Первичная обработка информации Аварийная защита Сигнализация Блокировка Регулирование Индикация (представление информации) Регистрация (архивирование) Сигнализация Дистанционное управление 23

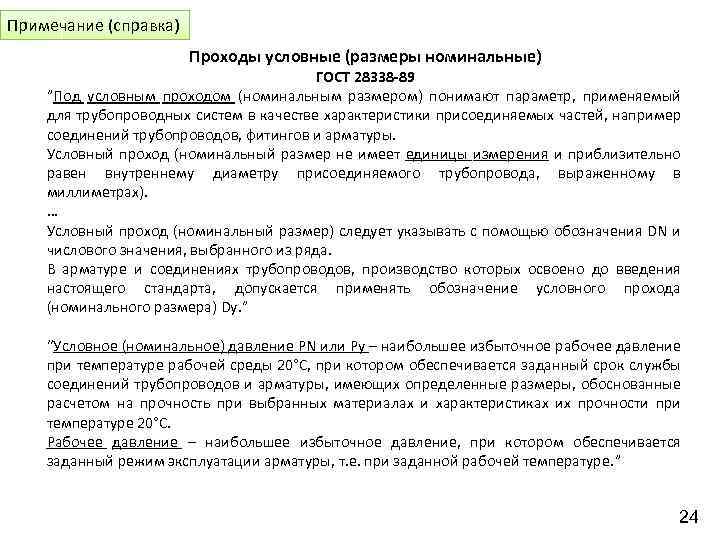

Примечание (справка) Проходы условные (размеры номинальные) ГОСТ 28338 -89 ”Под условным проходом (номинальным размером) Примечание (справка) Проходы условные (размеры номинальные) ГОСТ 28338 -89 ”Под условным проходом (номинальным размером) понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры. Условный проход (номинальный размер не имеет единицы измерения и приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах). … Условный проход (номинальный размер) следует указывать с помощью обозначения DN и числового значения, выбранного из ряда. В арматуре и соединениях трубопроводов, производство которых освоено до введения настоящего стандарта, допускается применять обозначение условного прохода (номинального размера) Dy. ” “Условное (номинальное) давление PN или Py – наибольшее избыточное рабочее давление при температуре рабочей среды 20°С, при котором обеспечивается заданный срок службы соединений трубопроводов и арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности при температуре 20°С. Рабочее давление – наибольшее избыточное давление, при котором обеспечивается заданный режим эксплуатации арматуры, т. е. при заданной рабочей температуре. ” 24

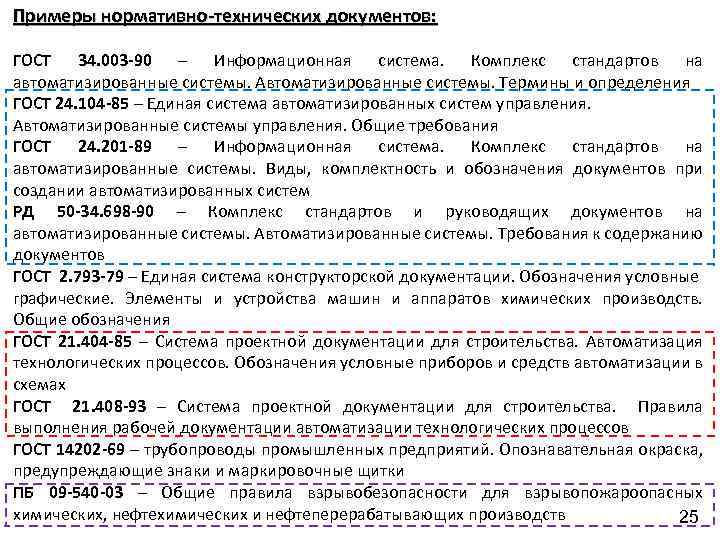

Примеры нормативно-технических документов: ГОСТ 34. 003 -90 – Информационная система. Комплекс стандартов на автоматизированные Примеры нормативно-технических документов: ГОСТ 34. 003 -90 – Информационная система. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения ГОСТ 24. 104 -85 – Единая система автоматизированных систем управления. Автоматизированные системы управления. Общие требования ГОСТ 24. 201 -89 – Информационная система. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначения документов при создании автоматизированных систем РД 50 -34. 698 -90 – Комплекс стандартов и руководящих документов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов ГОСТ 2. 793 -79 – Единая система конструкторской документации. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения ГОСТ 21. 404 -85 – Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах ГОСТ 21. 408 -93 – Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов ГОСТ 14202 -69 – трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки ПБ 09 -540 -03 – Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств 25
