1 История реализации передачи информации непосредственное визуальное

1

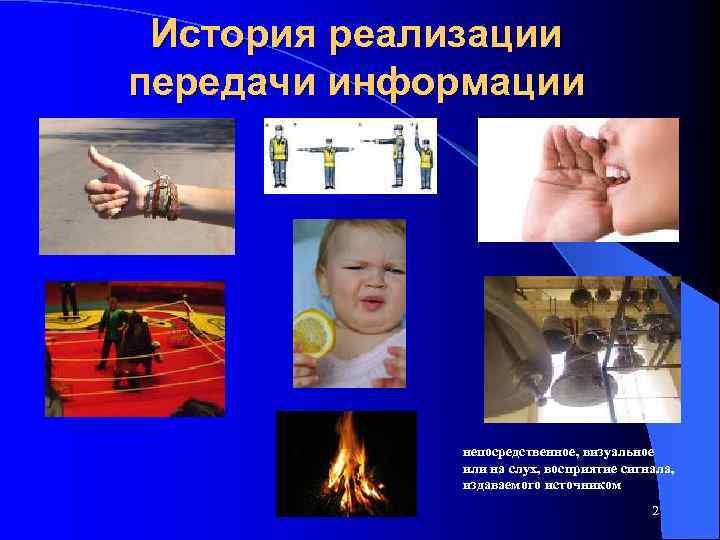

История реализации передачи информации непосредственное, визуальное или на слух, восприятие сигнала, издаваемого источником 2

История реализации передачи информации пересылка письменных сообщений использование в качестве носителя информации электромагнитного сигнала проводная связь непосредственное восприятие приемником колебаний электромагнитного поля 3

Стремление передать информацию X A M 4

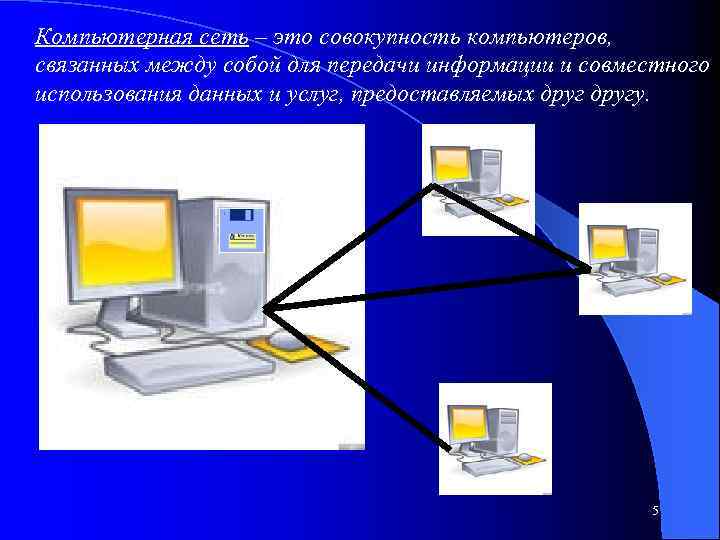

Компьютерная сеть – это совокупность компьютеров, связанных между собой для передачи информации и совместного использования данных и услуг, предоставляемых другу. 5

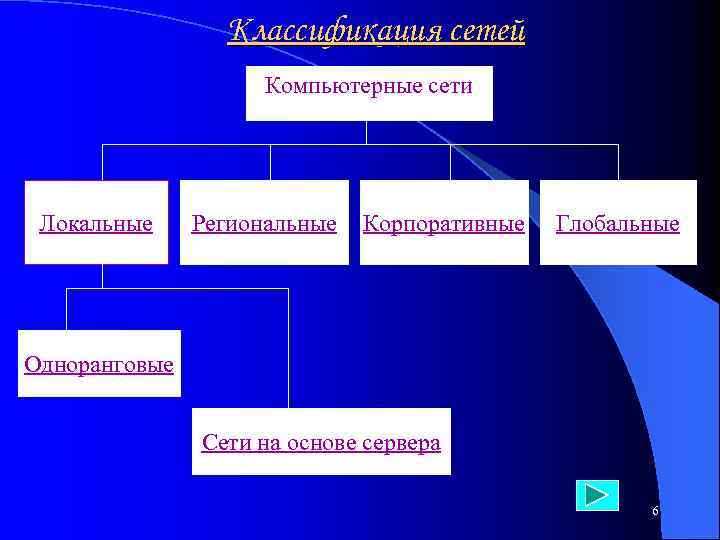

Классификация сетей Компьютерные сети Локальные Региональные Корпоративные Глобальные Одноранговые Сети на основе сервера 6

Локальная сеть – соединение компьютеров, расположенных на небольших расстояниях друг от друга, как правило, в одном здании или в соседних зданиях. 7

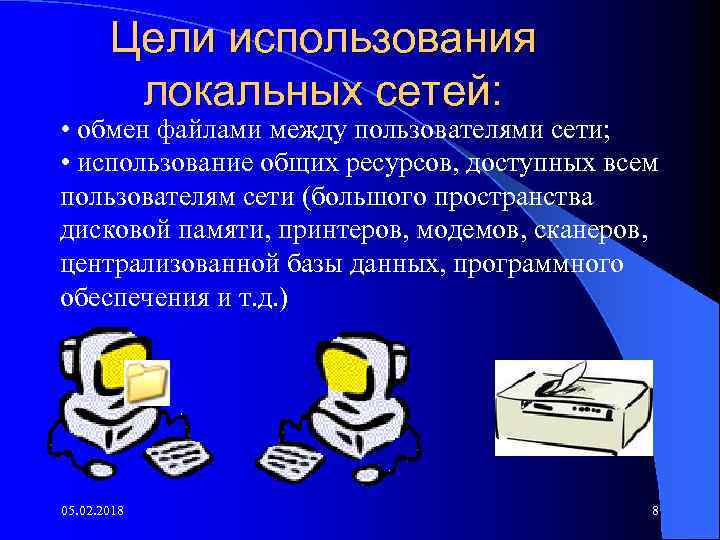

Цели использования локальных сетей: • обмен файлами между пользователями сети; • использование общих ресурсов, доступных всем пользователям сети (большого пространства дисковой памяти, принтеров, модемов, сканеров, централизованной базы данных, программного обеспечения и т. д. ) 05. 02. 2018 8

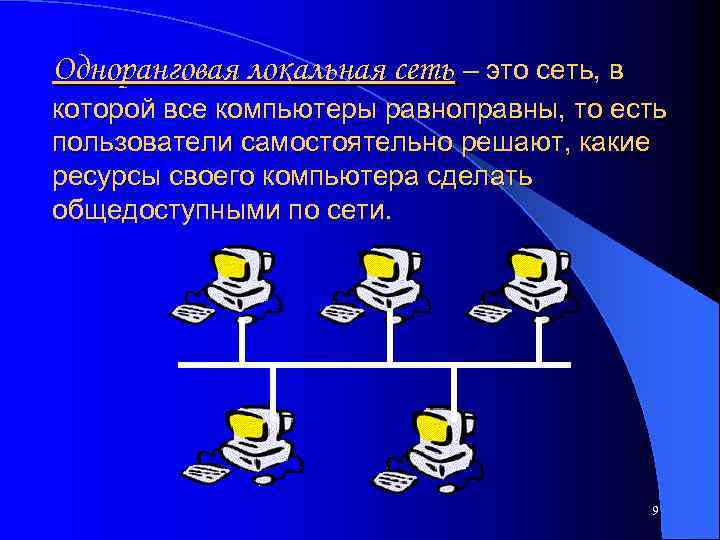

Одноранговая локальная сеть – это сеть, в которой все компьютеры равноправны, то есть пользователи самостоятельно решают, какие ресурсы своего компьютера сделать общедоступными по сети. 9

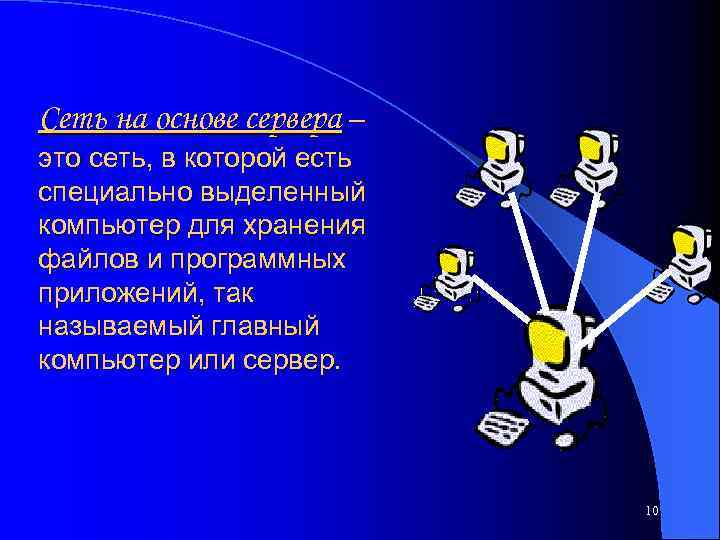

Сеть на основе сервера – это сеть, в которой есть специально выделенный компьютер для хранения файлов и программных приложений, так называемый главный компьютер или сервер. 10

Региональная сеть – объединение компьютеров и локальных сетей в пределах одного региона (города, страны, континента) 11

Региональная связь библиотек Ленинградской области 12

Корпоративная сеть – объединение локальных сетей в пределах одной корпорации. Корпоративная локальная сеть Корпоративная региональная сеть Корпоративная глобальная сеть

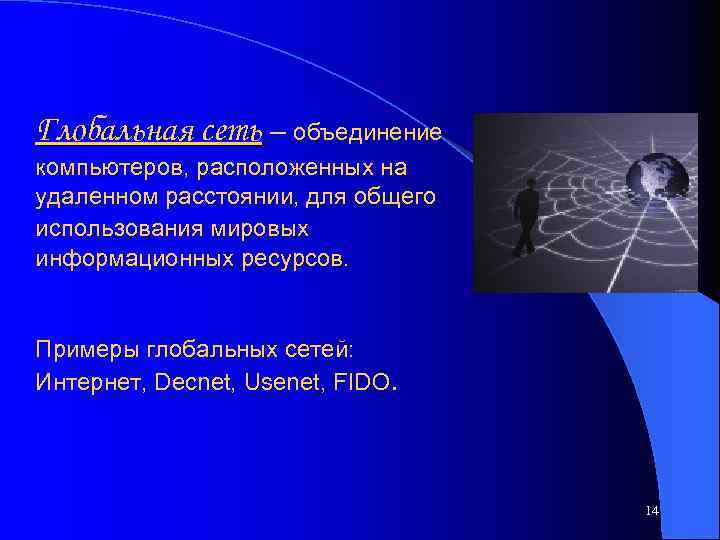

Глобальная сеть – объединение компьютеров, расположенных на удаленном расстоянии, для общего использования мировых информационных ресурсов. Примеры глобальных сетей: Интернет, Decnet, Usenet, FIDO. 14

Структура глобальной сети Интернет 15

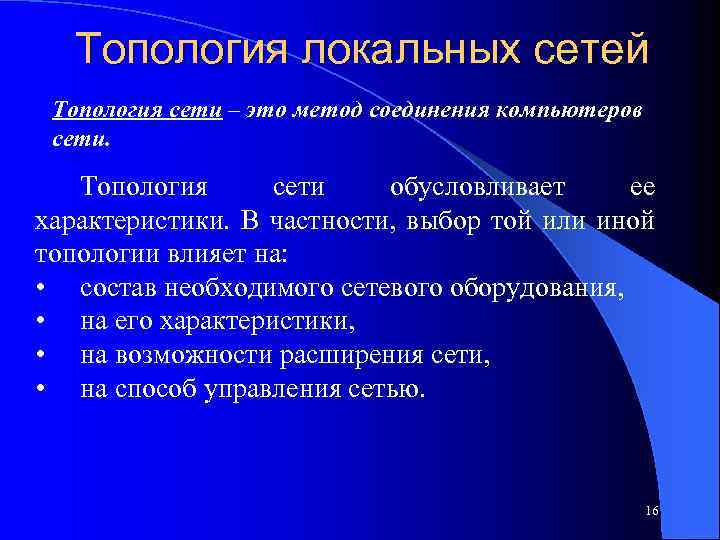

Топология локальных сетей Топология сети – это метод соединения компьютеров сети. Топология сети обусловливает ее характеристики. В частности, выбор той или иной топологии влияет на: • состав необходимого сетевого оборудования, • на его характеристики, • на возможности расширения сети, • на способ управления сетью. 16

Топология «шина» Магистраль (шина) 17

Топология «шина» min ДОСТОИНСТВА: • упрощение логической и программной архитектуры сети; • простота расширения; • простота методов управления; • минимальный расход кабеля; • отсутствие необходимости централизованного управле ния; • надежность 18

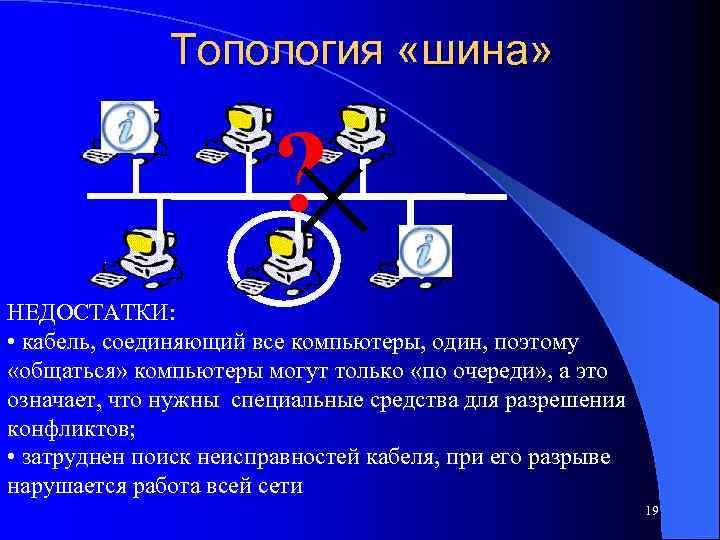

Топология «шина» ? НЕДОСТАТКИ: • кабель, соединяющий все компьютеры, один, поэтому «общаться» компьютеры могут только «по очереди» , а это означает, что нужны специальные средства для разрешения конфликтов; • затруднен поиск неисправностей кабеля, при его разрыве нарушается работа всей сети 19

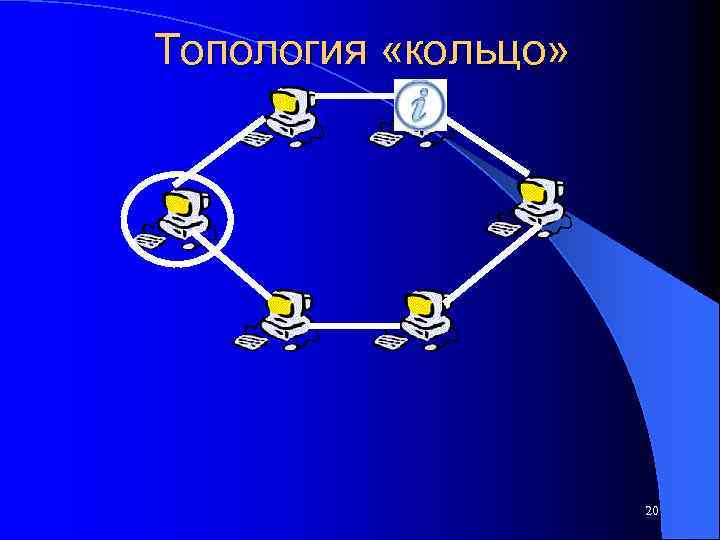

Топология «кольцо» 20

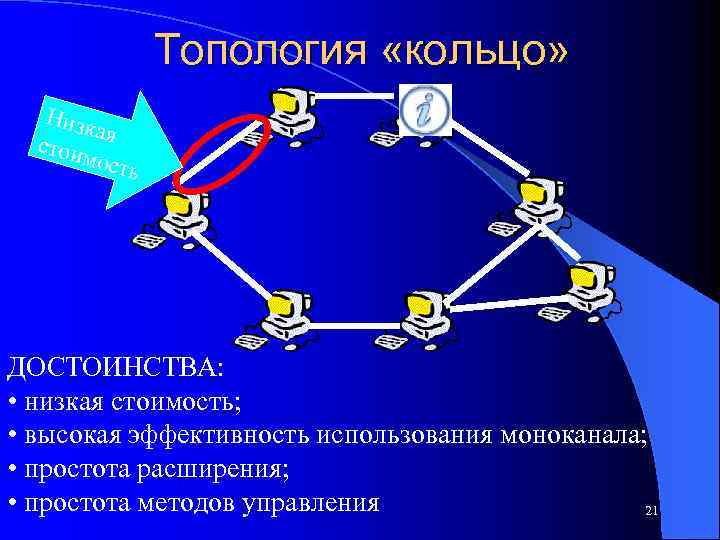

Топология «кольцо» Низк а стои я мост ь ДОСТОИНСТВА: • низкая стоимость; • высокая эффективность использования моноканала; • простота расширения; • простота методов управления 21

Топология «кольцо» НЕДОСТАТКИ: • в случае выхода из строя хотя бы одного компьютера вся сеть парализуется; • на каждом компьютере необходим буфер для промежуточного хранения передаваемой информации, что замедляет передачу данных; • подключение нового компьютера требует отключения сети 22

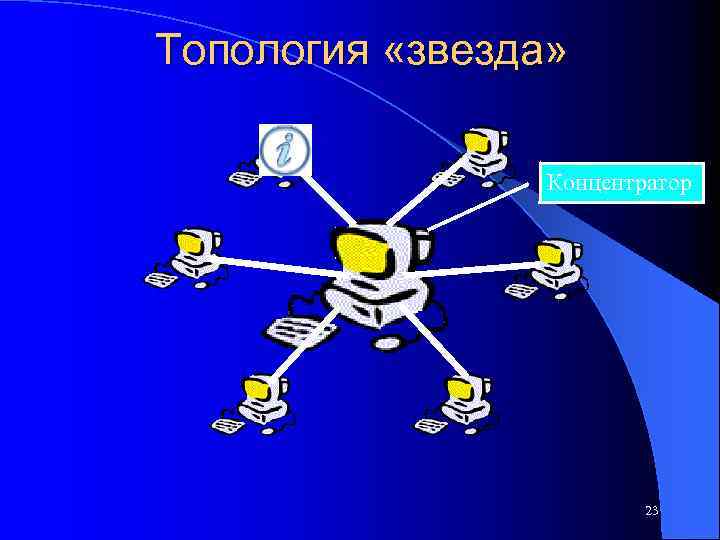

Топология «звезда» Концентратор 23

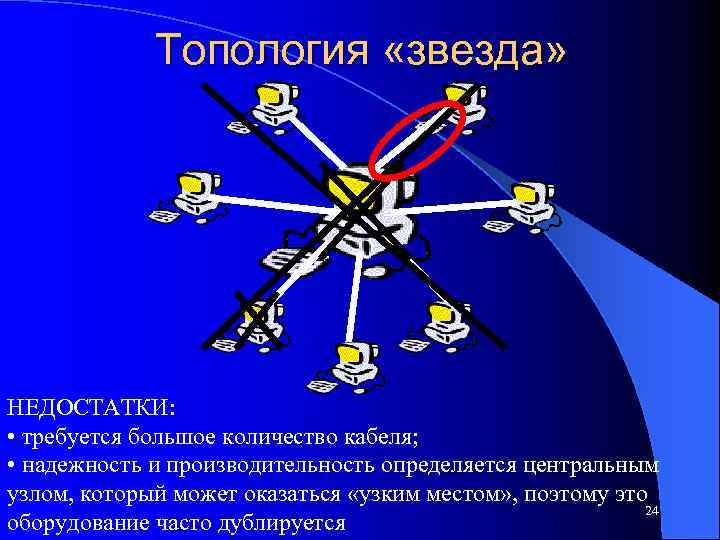

Топология «звезда» НЕДОСТАТКИ: • требуется большое количество кабеля; • надежность и производительность определяется центральным узлом, который может оказаться «узким местом» , поэтому это 24 оборудование часто дублируется

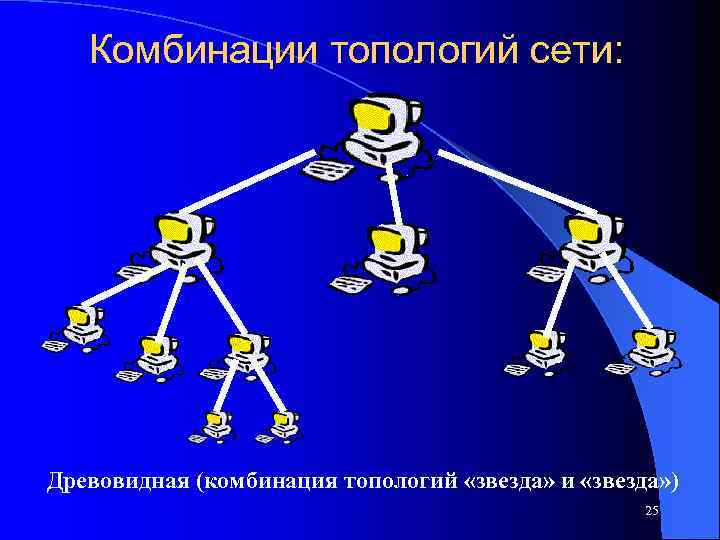

Комбинации топологий сети: Древовидная (комбинация топологий «звезда» и «звезда» ) 25

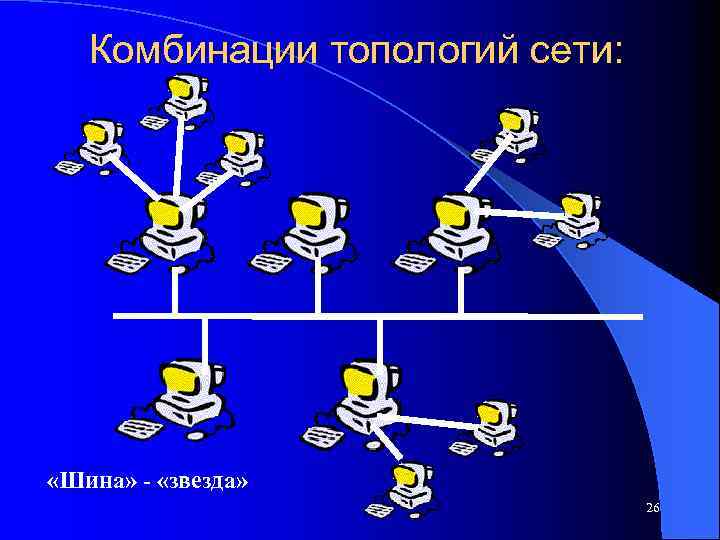

Комбинации топологий сети: «Шина» - «звезда» 26

Аппаратное обеспечение локальных сетей 1) сетевой адаптер или сетевую плату (необходим для передачи и приема информации из сети); 2) кабель (для соединения компьютеров между собой): • коаксиальный; • витая пара; • оптоволоконный; 27

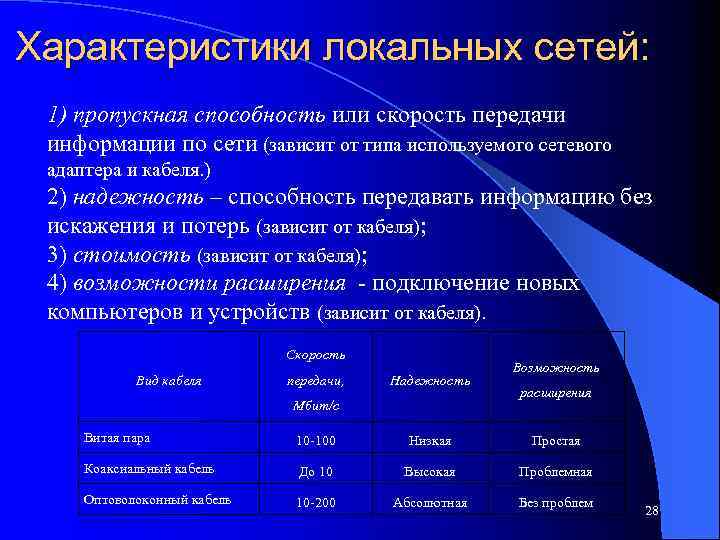

Характеристики локальных сетей: 1) пропускная способность или скорость передачи информации по сети (зависит от типа используемого сетевого адаптера и кабеля. ) 2) надежность – способность передавать информацию без искажения и потерь (зависит от кабеля); 3) стоимость (зависит от кабеля); 4) возможности расширения подключение новых компьютеров и устройств (зависит от кабеля). Скорость Вид кабеля передачи, Надежность Мбит/с Возможность расширения Витая пара 10 100 Низкая Простая Коаксиальный кабель До 10 Высокая Проблемная Оптоволоконный кабель 10 200 Абсолютная Без проблем 28

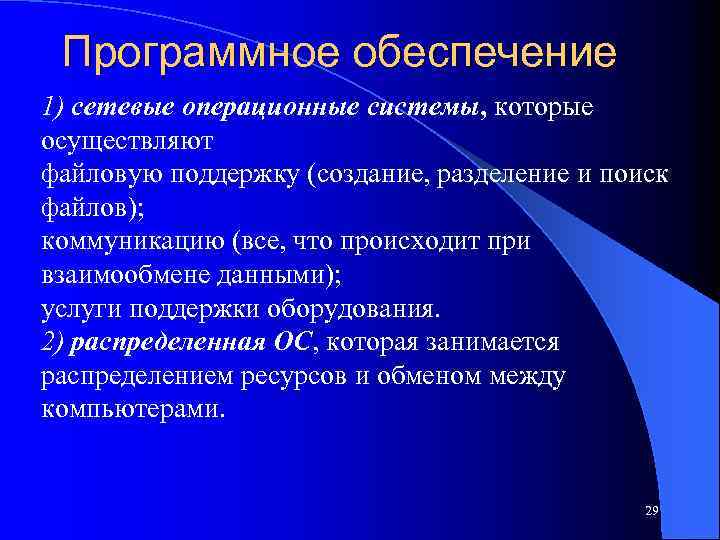

Программное обеспечение 1) сетевые операционные системы, которые осуществляют файловую поддержку (создание, разделение и поиск файлов); коммуникацию (все, что происходит при взаимообмене данными); услуги поддержки оборудования. 2) распределенная ОС, которая занимается распределением ресурсов и обменом между компьютерами. 29

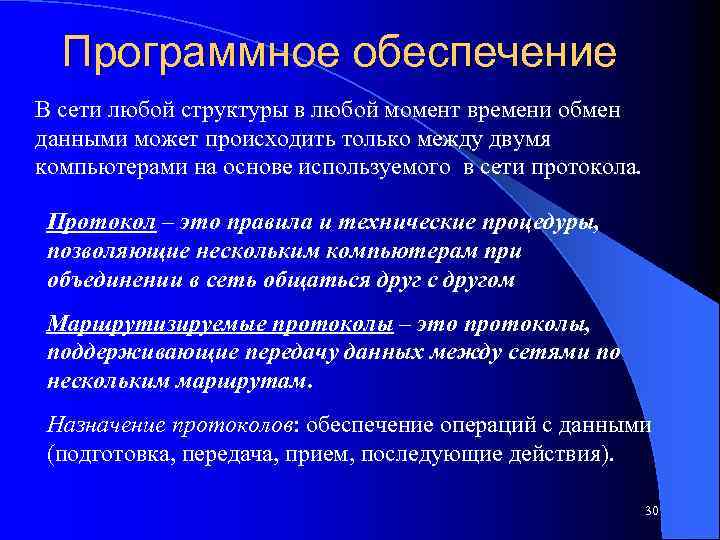

Программное обеспечение В сети любой структуры в любой момент времени обмен данными может происходить только между двумя компьютерами на основе используемого в сети протокола. Протокол – это правила и технические процедуры, позволяющие нескольким компьютерам при объединении в сеть общаться друг с другом Маршрутизируемые протоколы – это протоколы, поддерживающие передачу данных между сетями по нескольким маршрутам. Назначение протоколов: обеспечение операций с данными (подготовка, передача, прием, последующие действия). 30

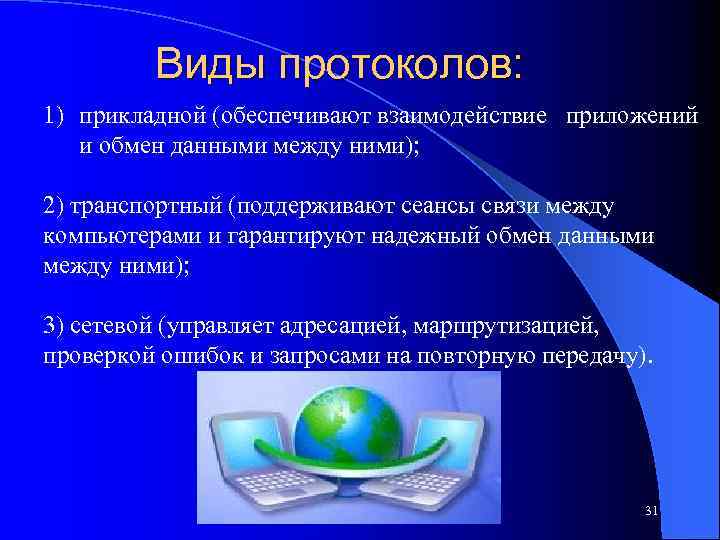

Виды протоколов: 1) прикладной (обеспечивают взаимодействие приложений и обмен данными между ними); 2) транспортный (поддерживают сеансы связи между компьютерами и гарантируют надежный обмен данными между ними); 3) сетевой (управляет адресацией, маршрутизацией, проверкой ошибок и запросами на повторную передачу). 31
