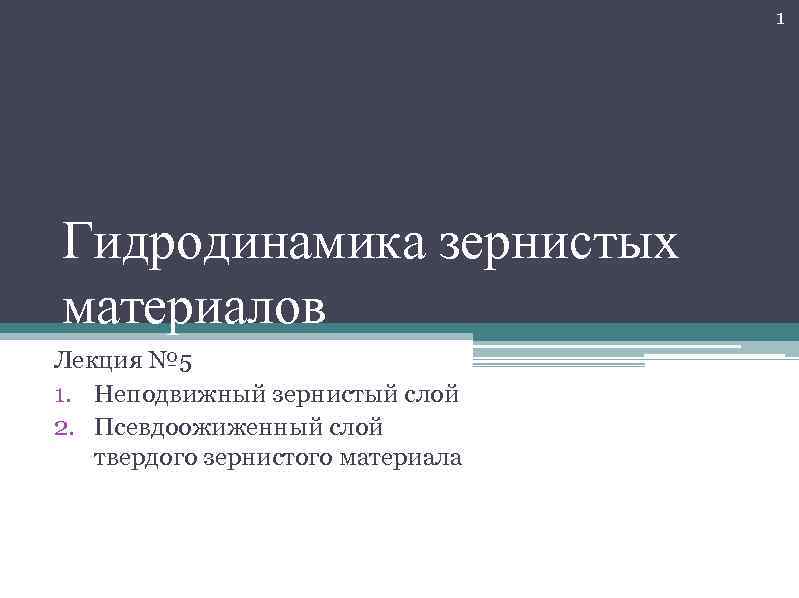

1 Гидродинамика зернистых материалов Лекция № 5 1. Неподвижный зернистый слой 2. Псевдоожиженный слой 1 Гидродинамика зернистых материалов Лекция № 5 1. Неподвижный зернистый слой 2. Псевдоожиженный слой твердого зернистого материала

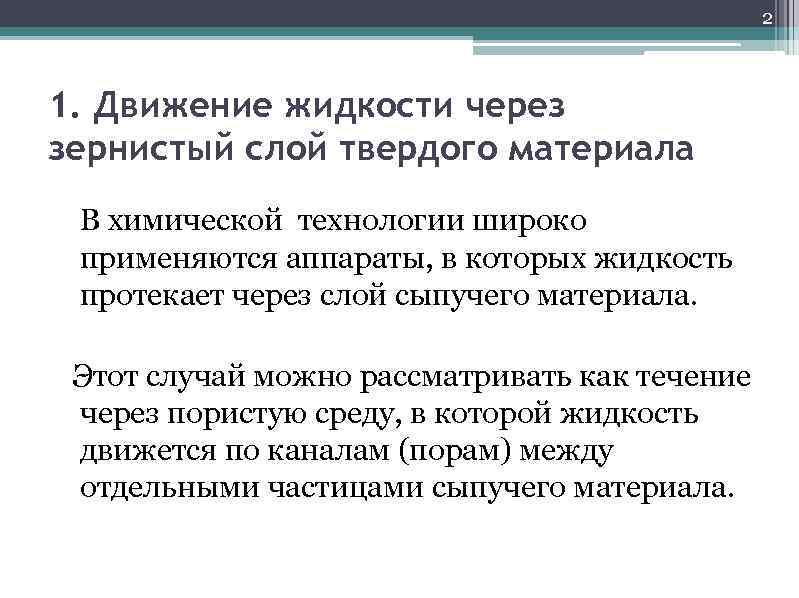

2 1. Движение жидкости через зернистый слой твердого материала В химической технологии широко применяются 2 1. Движение жидкости через зернистый слой твердого материала В химической технологии широко применяются аппараты, в которых жидкость протекает через слой сыпучего материала. Этот случай можно рассматривать как течение через пористую среду, в которой жидкость движется по каналам (порам) между отдельными частицами сыпучего материала.

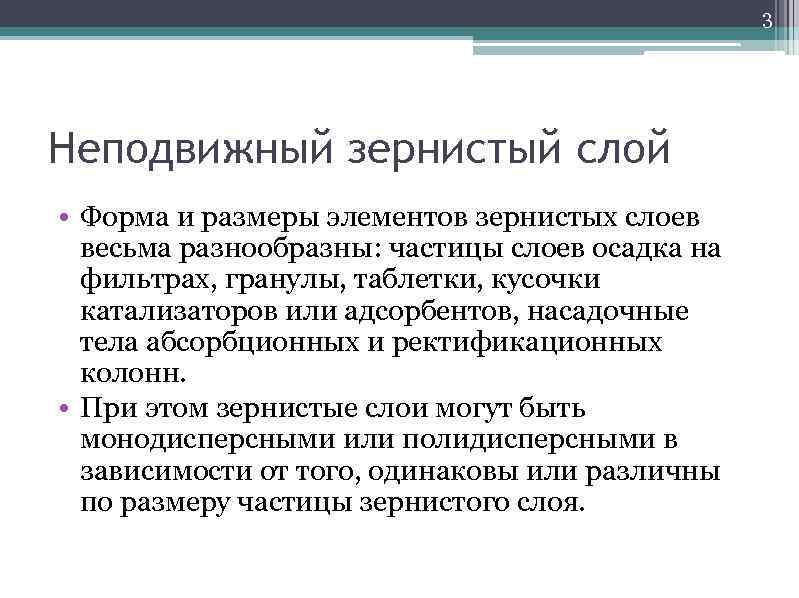

3 Неподвижный зернистый слой • Форма и размеры элементов зернистых слоев весьма разнообразны: частицы 3 Неподвижный зернистый слой • Форма и размеры элементов зернистых слоев весьма разнообразны: частицы слоев осадка на фильтрах, гранулы, таблетки, кусочки катализаторов или адсорбентов, насадочные тела абсорбционных и ректификационных колонн. • При этом зернистые слои могут быть монодисперсными или полидисперсными в зависимости от того, одинаковы или различны по размеру частицы зернистого слоя.

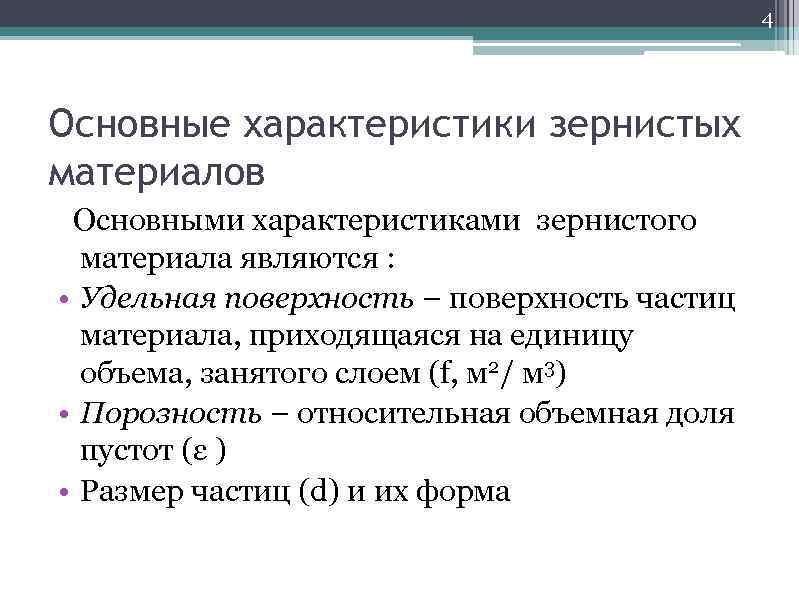

4 Основные характеристики зернистых материалов Основными характеристиками зернистого материала являются : • Удельная поверхность 4 Основные характеристики зернистых материалов Основными характеристиками зернистого материала являются : • Удельная поверхность – поверхность частиц материала, приходящаяся на единицу объема, занятого слоем (f, м 2/ м 3) • Порозность – относительная объемная доля пустот (ε ) • Размер частиц (d) и их форма

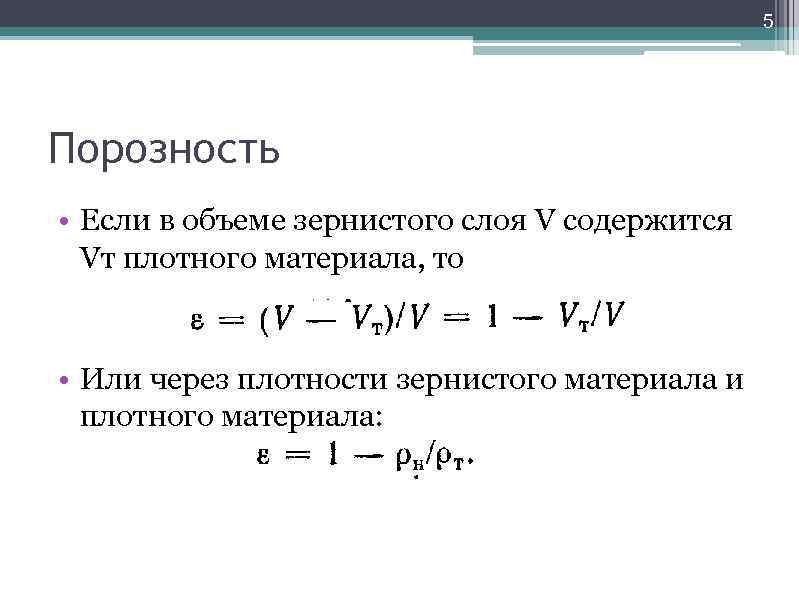

5 Порозность • Если в объеме зернистого слоя V содержится Vт плотного материала, то 5 Порозность • Если в объеме зернистого слоя V содержится Vт плотного материала, то • Или через плотности зернистого материала и плотного материала:

6 Удельная поверхность • В случае монодисперсного слоя сферических частиц диаметром d количество их 6 Удельная поверхность • В случае монодисперсного слоя сферических частиц диаметром d количество их в 1 м 3 слоя равно : • Отсюда удельная поверхность слоя найдется как:

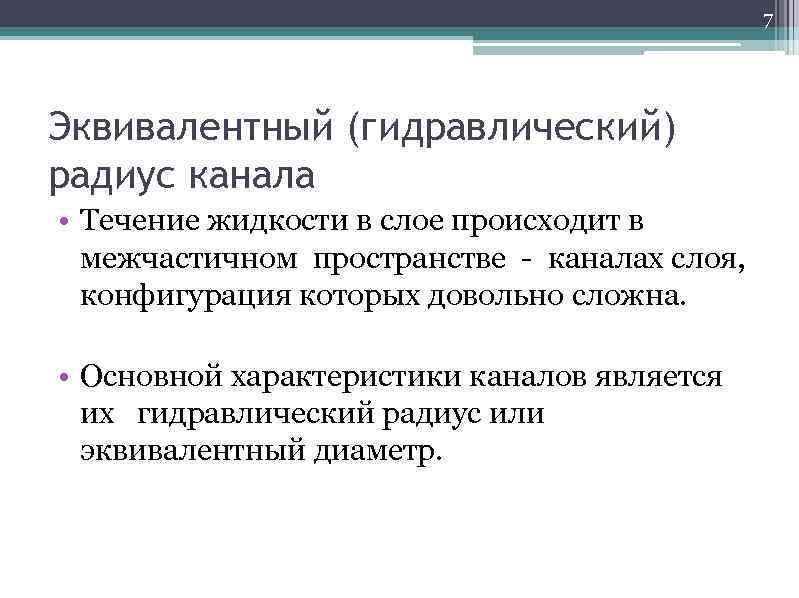

7 Эквивалентный (гидравлический) радиус канала • Течение жидкости в слое происходит в межчастичном пространстве 7 Эквивалентный (гидравлический) радиус канала • Течение жидкости в слое происходит в межчастичном пространстве - каналах слоя, конфигурация которых довольно сложна. • Основной характеристики каналов является их гидравлический радиус или эквивалентный диаметр.

8 Эквивалентный (гидравлический) радиус канала • В слое зерен, поперечное сечение и высота которого 8 Эквивалентный (гидравлический) радиус канала • В слое зерен, поперечное сечение и высота которого соответственно равны S и H, сумма равная поверхность всех каналов =суммарной поверхности всех частиц и составляет : SHf = Vf, • Их суммарное живое сечение равно εS • Эквивалентный (гидравлический) диаметр канала выразится как:

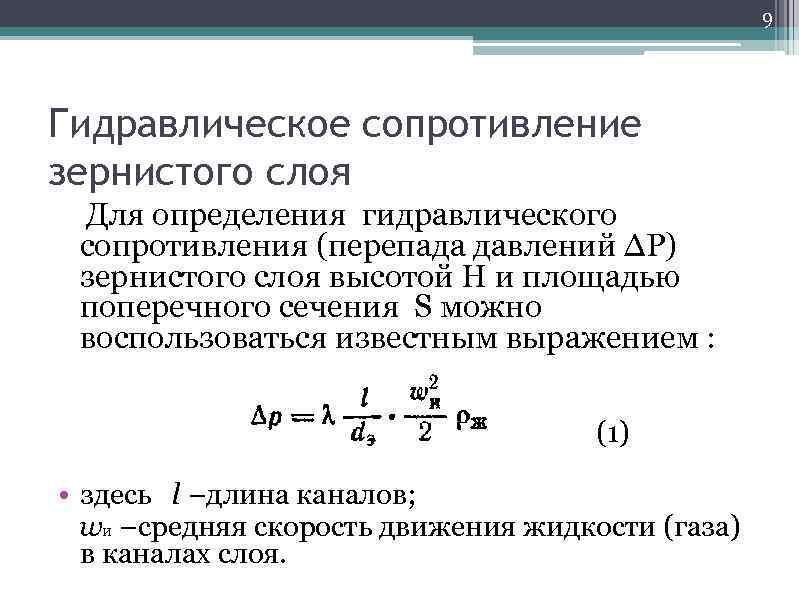

9 Гидравлическое сопротивление зернистого слоя Для определения гидравлического сопротивления (перепада давлений ∆Р) зернистого слоя 9 Гидравлическое сопротивление зернистого слоя Для определения гидравлического сопротивления (перепада давлений ∆Р) зернистого слоя высотой Н и площадью поперечного сечения S можно воспользоваться известным выражением : (1) • здесь l −длина каналов; wи −средняя скорость движения жидкости (газа) в каналах слоя.

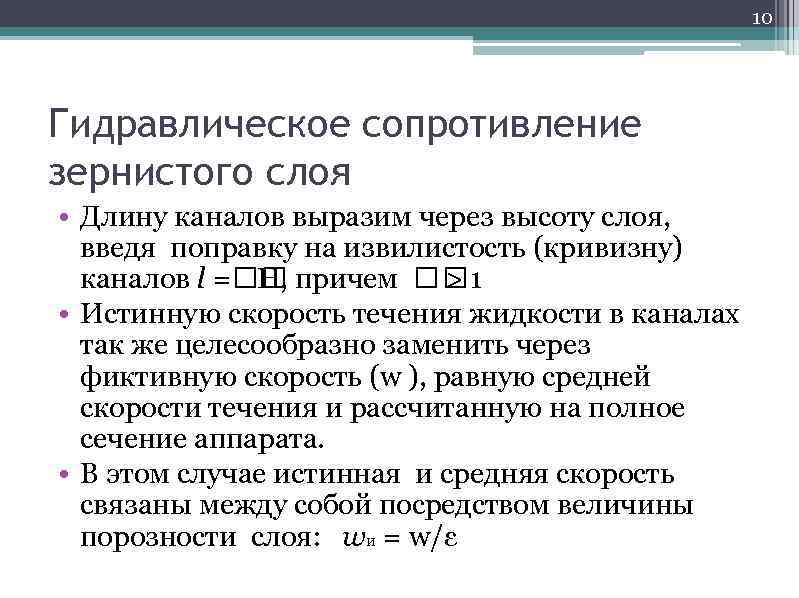

10 Гидравлическое сопротивление зернистого слоя • Длину каналов выразим через высоту слоя, введя поправку 10 Гидравлическое сопротивление зернистого слоя • Длину каналов выразим через высоту слоя, введя поправку на извилистость (кривизну) каналов l = причем 1 Н, > • Истинную скорость течения жидкости в каналах так же целесообразно заменить через фиктивную скорость (w ), равную средней cкорости течения и рассчитанную на полное сечение аппарата. • В этом случае истинная и средняя скорость связаны между собой посредством величины порозности слоя: wи = w/ε

11 Гидравлическое сопротивление зернистого слоя Подставив полученные значения для l, d, wи в формулу 11 Гидравлическое сопротивление зернистого слоя Подставив полученные значения для l, d, wи в формулу (1) получим: (2)

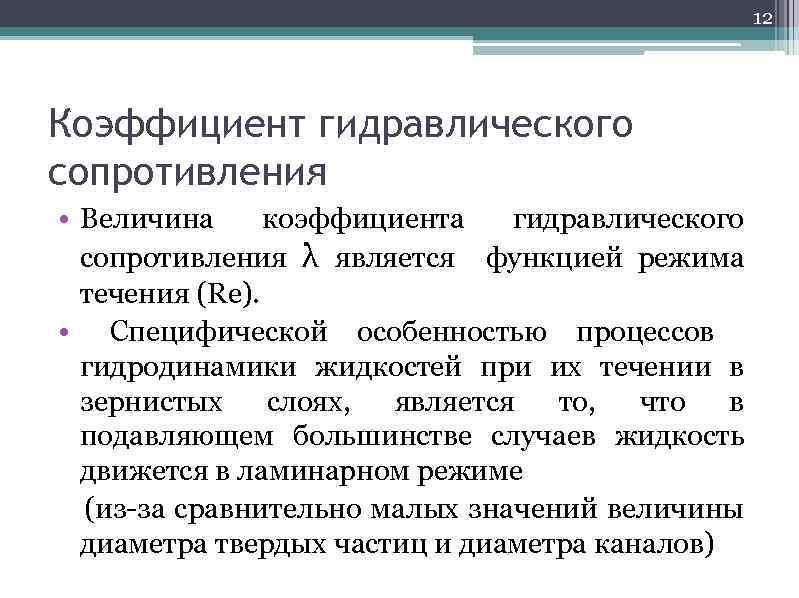

12 Коэффициент гидравлического сопротивления • Величина коэффициента гидравлического сопротивления λ является функцией режима течения 12 Коэффициент гидравлического сопротивления • Величина коэффициента гидравлического сопротивления λ является функцией режима течения (Re). • Специфической особенностью процессов гидродинамики жидкостей при их течении в зернистых слоях, является то, что в подавляющем большинстве случаев жидкость движется в ламинарном режиме (из-за сравнительно малых значений величины диаметра твердых частиц и диаметра каналов)

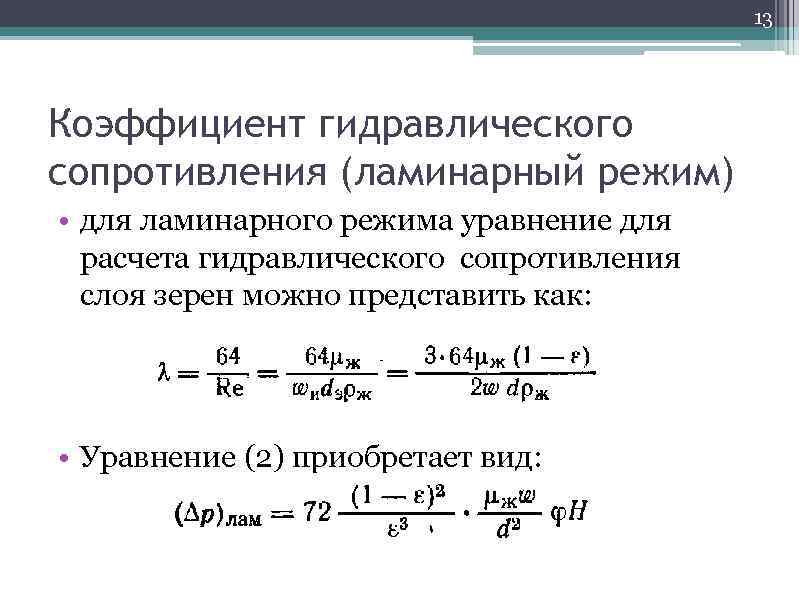

13 Коэффициент гидравлического сопротивления (ламинарный режим) • для ламинарного режима уравнение для расчета гидравлического 13 Коэффициент гидравлического сопротивления (ламинарный режим) • для ламинарного режима уравнение для расчета гидравлического сопротивления слоя зерен можно представить как: • Уравнение (2) приобретает вид:

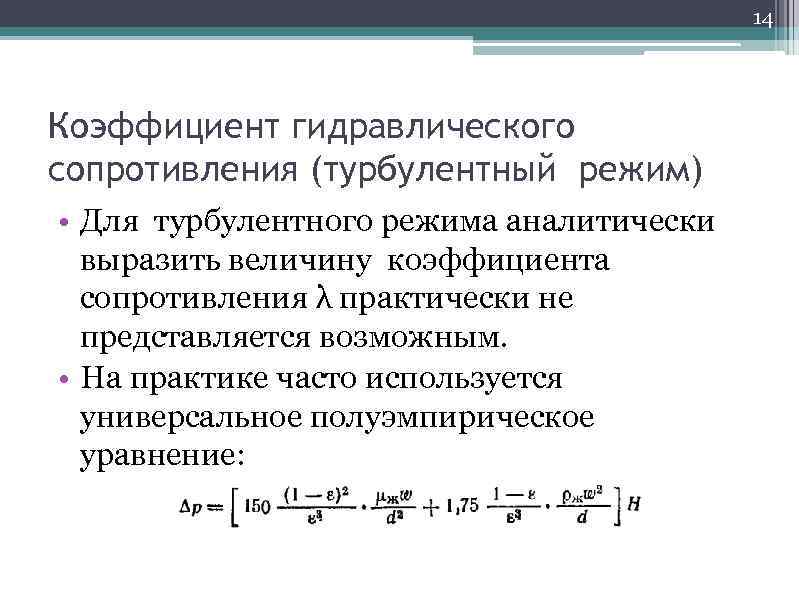

14 Коэффициент гидравлического сопротивления (турбулентный режим) • Для турбулентного режима аналитически выразить величину коэффициента 14 Коэффициент гидравлического сопротивления (турбулентный режим) • Для турбулентного режима аналитически выразить величину коэффициента сопротивления λ практически не представляется возможным. • На практике часто используется универсальное полуэмпирическое уравнение:

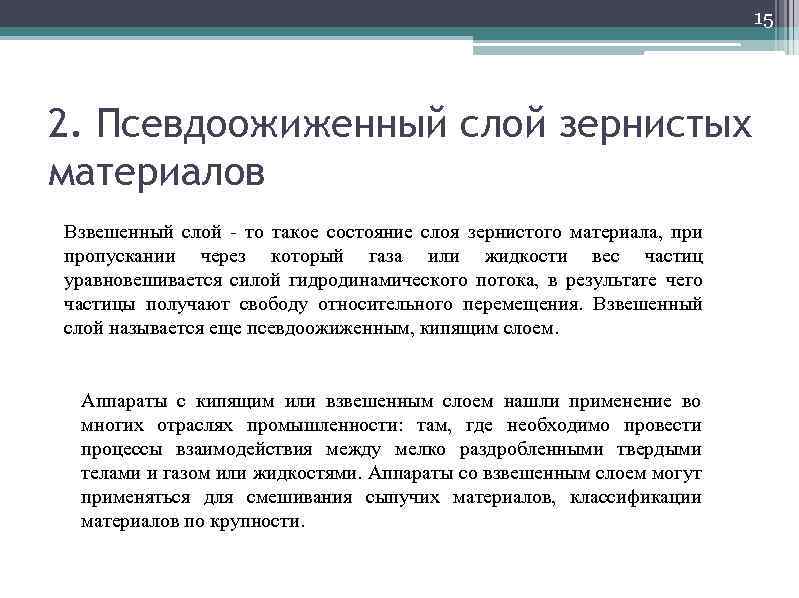

15 2. Псевдоожиженный слой зернистых материалов Взвешенный слой - то такое состояние слоя зернистого 15 2. Псевдоожиженный слой зернистых материалов Взвешенный слой - то такое состояние слоя зернистого материала, при пропускании через который газа или жидкости вес частиц уравновешивается силой гидродинамического потока, в результате чего частицы получают свободу относительного перемещения. Взвешенный слой называется еще псевдоожиженным, кипящим слоем. Аппараты с кипящим или взвешенным слоем нашли применение во многих отраслях промышленности: там, где необходимо провести процессы взаимодействия между мелко раздробленными твердыми телами и газом или жидкостями. Аппараты со взвешенным слоем могут применяться для смешивания сыпучих материалов, классификации материалов по крупности.

16 Разновидности псевдоожиженных систем A A. B. C. B однородный взвешенный слой; слой с 16 Разновидности псевдоожиженных систем A A. B. C. B однородный взвешенный слой; слой с барботажем пузырей; слой с поршнеобразованием; C D. E. D E слой с каналообразованием; фонтанирующий слой

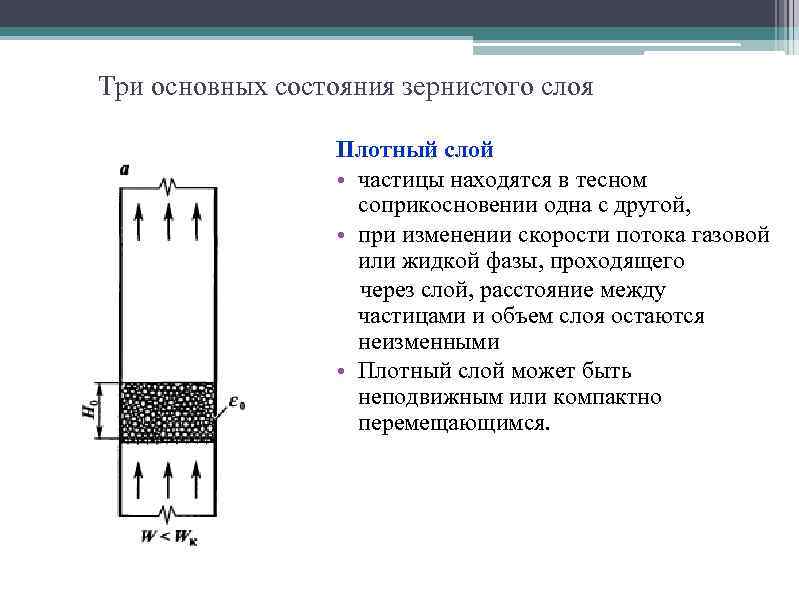

Три основных состояния зернистого слоя Плотный слой • частицы находятся в тесном соприкосновении одна Три основных состояния зернистого слоя Плотный слой • частицы находятся в тесном соприкосновении одна с другой, • при изменении скорости потока газовой или жидкой фазы, проходящего через слой, расстояние между частицами и объем слоя остаются неизменными • Плотный слой может быть неподвижным или компактно перемещающимся. 17

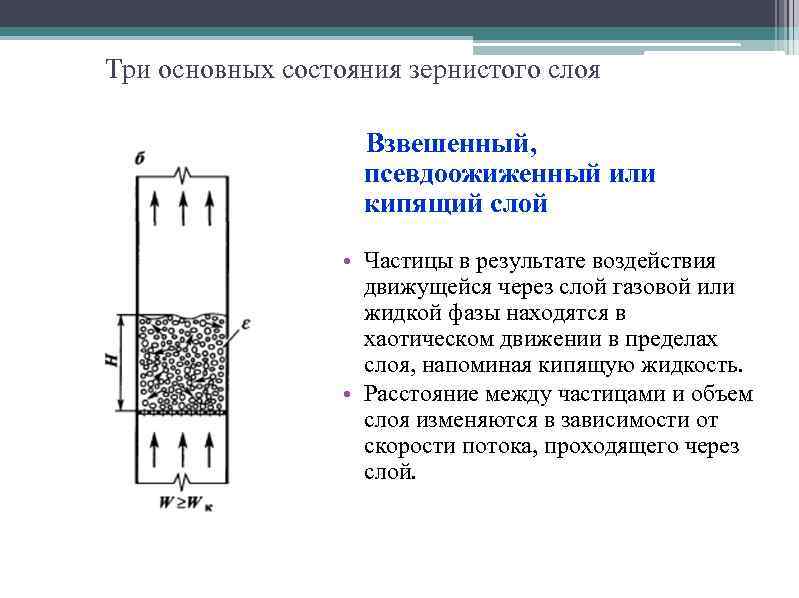

Три основных состояния зернистого слоя Взвешенный, псевдоожиженный или кипящий слой • Частицы в результате Три основных состояния зернистого слоя Взвешенный, псевдоожиженный или кипящий слой • Частицы в результате воздействия движущейся через слой газовой или жидкой фазы находятся в хаотическом движении в пределах слоя, напоминая кипящую жидкость. • Расстояние между частицами и объем слоя изменяются в зависимости от скорости потока, проходящего через слой. 18

19 Три основных состояния зернистого слоя Режим транспорта частиц • Частицы зернистого материала перемещаются 19 Три основных состояния зернистого слоя Режим транспорта частиц • Частицы зернистого материала перемещаются в направлении движения восходящего потока жидкости или газа.

20 Кривая псевдоожижения На графике представлен процесс псевдоожижения. Кривая выражает зависимость перепада статического давления 20 Кривая псевдоожижения На графике представлен процесс псевдоожижения. Кривая выражает зависимость перепада статического давления в слое зернистого материала от скорости псевдоожижающего агента, процессу фильтрации соответствует восходящая ветвь ОА. А В случае малого размера частиц и невысоких скоростей фильтрации псевдоожижающего агента режим его движения в слое ламинарный и восходящая ветвь прямолинейна.

21 Режим псевдоожижения Переход от режима фильтрации к режиму псевдоожижения соответствует на кривой псевдоожижения 21 Режим псевдоожижения Переход от режима фильтрации к режиму псевдоожижения соответствует на кривой псевдоожижения критической скорости wкр (точка А, ), называемой скоростью начала псевдоожижения wпс. В момент начала псевдоожижения вес зернистого материала, приходящийся на единицу площади поперечного сечения аппарата, уравновешивается силой гидравлического сопротивления слоя: ΔРсл = (ρТ – ρв)(1 - ε 0)h 0 g, где ΔРсл – сопротивление слоя зернистого материала, Па; h 0 – высота неподвижного слоя, м; ρТ и ρв – плотности твердых частиц и воздуха (псевдоожижающего агента), кг/м 3; ε 0 – порозность неподвижного слоя материала. Отношение рабочей скорости газа к критической есть число псевдоожижения Wp/Wкр = К.

22 Режим псевдоожижения Начиная со скорости начала псевдоожижения и выше, перепад давления на слое 22 Режим псевдоожижения Начиная со скорости начала псевдоожижения и выше, перепад давления на слое ΔРсл сохраняет практически постоянное значение и зависимость ΔРсл = f(W) выражается прямой АВ, параллельной оси абсцисс. Это объясняется тем, что с ростом скорости псевдоожижающего агента контакт между частицами уменьшается, и они получают большую возможность хаотического перемешивания по всем направлениям. А В При этом возрастает среднее расстояние (просветы) между частицами, то есть увеличивается порозность слоя ε и, следовательно, его высота h.

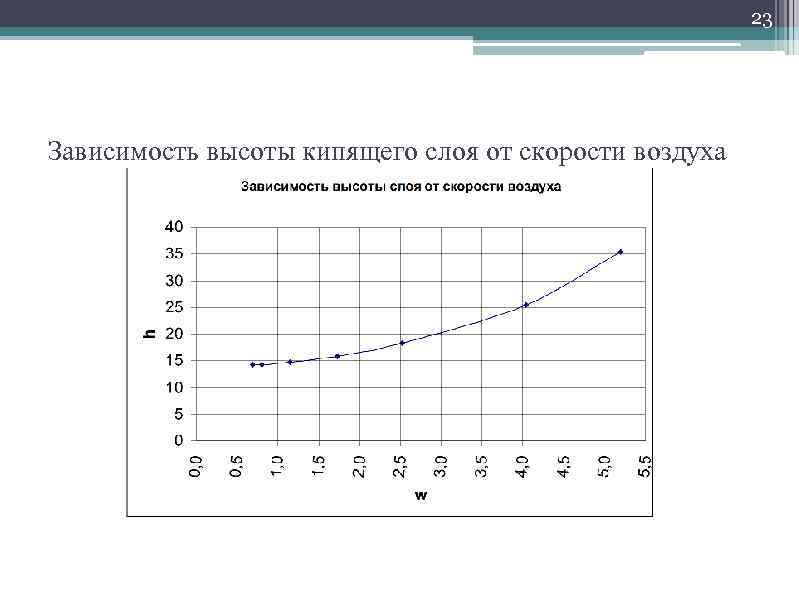

23 Зависимость высоты кипящего слоя от скорости воздуха 23 Зависимость высоты кипящего слоя от скорости воздуха

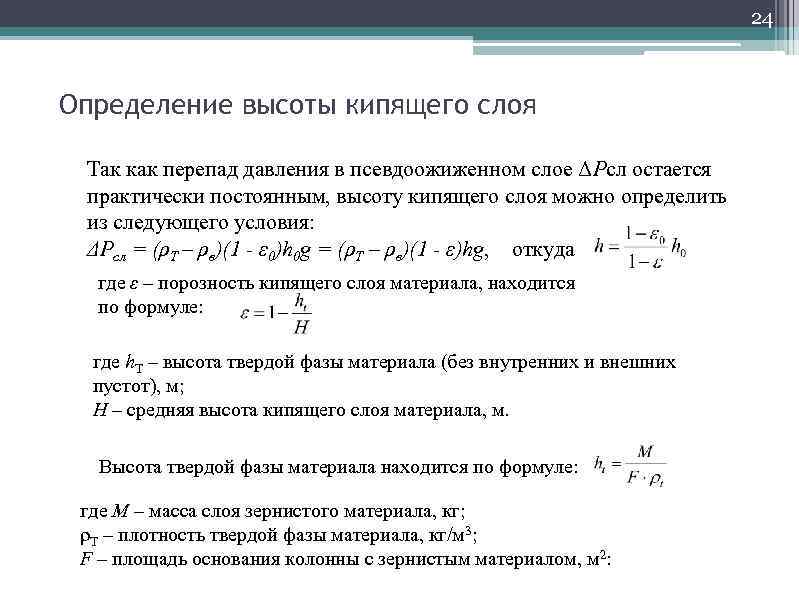

24 Определение высоты кипящего слоя Так как перепад давления в псевдоожиженном слое ΔРсл остается 24 Определение высоты кипящего слоя Так как перепад давления в псевдоожиженном слое ΔРсл остается практически постоянным, высоту кипящего слоя можно определить из следующего условия: ΔРсл = (ρТ – ρв)(1 - ε 0)h 0 g = (ρТ – ρв)(1 - ε)hg, откуда где ε – порозность кипящего слоя материала, находится по формуле: где h. Т – высота твердой фазы материала (без внутренних и внешних пустот), м; H – средняя высота кипящего слоя материала, м. Высота твердой фазы материала находится по формуле: где М – масса слоя зернистого материала, кг; ρТ – плотность твердой фазы материала, кг/м 3; F – площадь основания колонны с зернистым материалом, м 2:

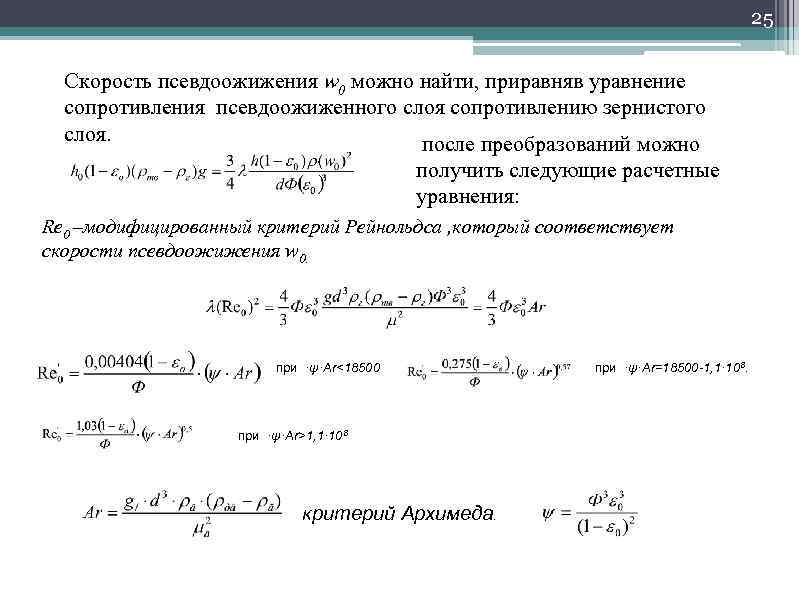

25 Скорость псевдоожижения w 0 можно найти, приравняв уравнение сопротивления псевдоожиженного слоя сопротивлению зернистого 25 Скорость псевдоожижения w 0 можно найти, приравняв уравнение сопротивления псевдоожиженного слоя сопротивлению зернистого слоя. после преобразований можно получить следующие расчетные уравнения: Re 0 –модифицированный критерий Рейнольдса , который соответствует скорости псевдоожижения w 0. при ·ψ·Ar<18500 при ·ψ·Ar>1, 1· 108 критерий Архимеда. при ·ψ·Ar=18500 -1, 1· 108.

26 Определение скорости витания Скорость витания Re vit можно приближенно определить по полуэмпирической зависимости 26 Определение скорости витания Скорость витания Re vit можно приближенно определить по полуэмпирической зависимости Аэрова – Тодеса , при ε=1 и Обобщением опытных данных при промежуточных значениях порозности ε была получена формула По этой формуле можно вычислить скорость, необходимую для достижения заданной доли свободного объема слоя.

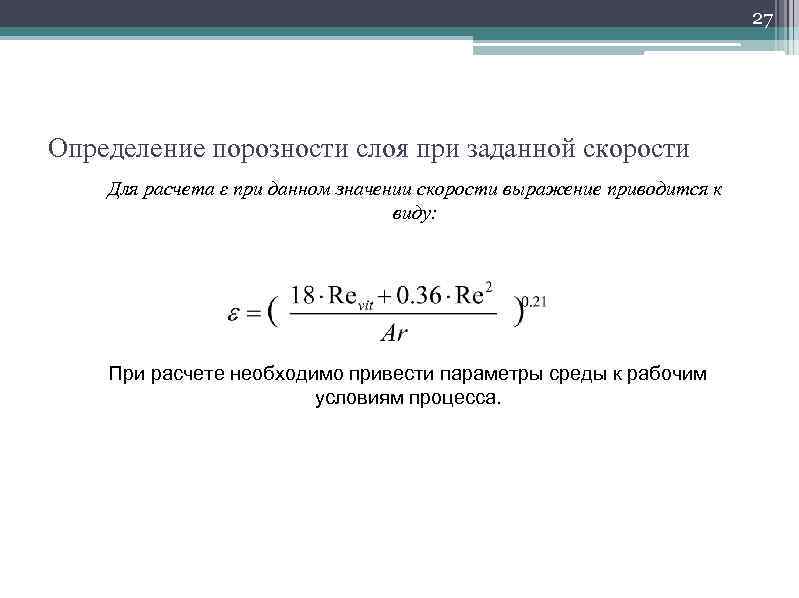

27 Определение порозности слоя при заданной скорости Для расчета ε при данном значении скорости 27 Определение порозности слоя при заданной скорости Для расчета ε при данном значении скорости выражение приводится к виду: При расчете необходимо привести параметры среды к рабочим условиям процесса.
