1. E=70 В, R 1=3 Ом, R 2=4 Ом, R 3=9 Ом, R 4=10 Ом, R 5=12 Ом, R 6=5 Ом, R 7=2 Ом, R 8=2 Ом, R 9=2 Ом, R 10=6 Ом, Найти токи в ветвях. 2. Рассчитать методом непосредственного применения законов Кирхгофа и методом наложения. Дано: Е 1=96 В, E 2=75 В, R 3=3 Ом, R 4=15 Ом, R 5 = 10 Ом, R 6=6 Ом. Определить ток I 5 МЭГ

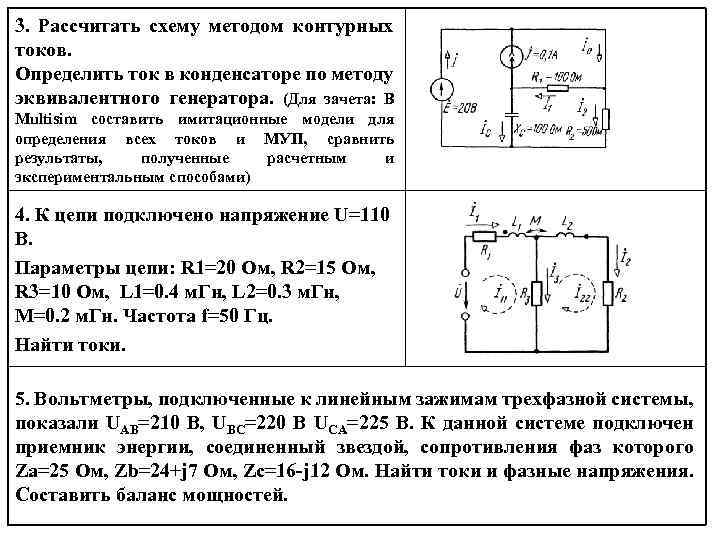

3. Рассчитать схему методом контурных токов. Определить ток в конденсаторе по методу эквивалентного генератора. (Для зачета: В Multisim составить имитационные модели для определения всех токов и МУП, сравнить результаты, полученные расчетным и экспериментальным способами) 4. К цепи подключено напряжение U=110 В. Параметры цепи: R 1=20 Ом, R 2=15 Ом, R 3=10 Ом, L 1=0. 4 м. Гн, L 2=0. 3 м. Гн, M=0. 2 м. Гн. Частота f=50 Гц. Найти токи. 5. Вольтметры, подключенные к линейным зажимам трехфазной системы, показали UAB=210 В, UBC=220 В UCA=225 В. К данной системе подключен приемник энергии, соединенный звездой, сопротивления фаз которого Za=25 Ом, Zb=24+j 7 Ом, Zc=16 -j 12 Ом. Найти токи и фазные напряжения. Составить баланс мощностей.
ИДЗ. Два одинаковых четырехполюсника с параметрами R=50 Ом, XL=150 Ом, XС=100 Ом соединены: 1) каскадно, 2) последовательно; 3) параллельно; 4) последовательно-параллельно; 5) параллельнопоследовательно. Для каждого из случаев начертить схему регулярного соединения и определить параметры (в зависимости от типа соединения) составного четырехполюсника. (Задание по вариантам)
6. На рисунке приведена диаграмма напряжений U 1 x, U 2 x и тока I 1 х симметричного четырехполюсника, работающего в режиме холостого хода. Найти А-, Z-, Y- параметры четырехполюсника, если известно, что по модулю U 1 x =100 В; U 2 х = 200 В; I 1 x= 2, 5 А. 7. На рисунке представлена ВАХ нелинейного элемента, который последовательно соединен с источником ЭДС и резистором. 7. 1 Построить график зависимости тока I от сопротивления R, если ЭДС E=1 В и сопротивлением R изменяется от 0 до . 7. 2 Построить зависимость I=f(E), если ЭДС изменяется от 0 до 1, 4 В, R=100 Ом. +j U 1 x U 2 x +1 I 1 x
