1 Для любого момента времени сумма
1

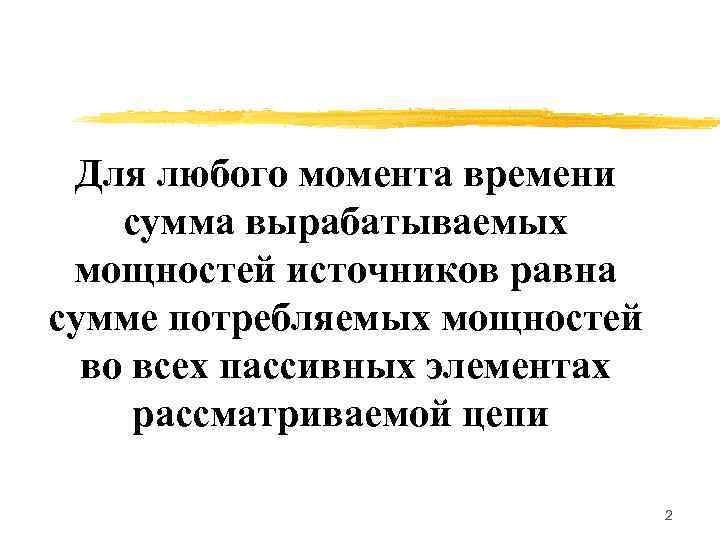

Для любого момента времени сумма вырабатываемых мощностей источников равна сумме потребляемых мощностей во всех пассивных элементах рассматриваемой цепи 2

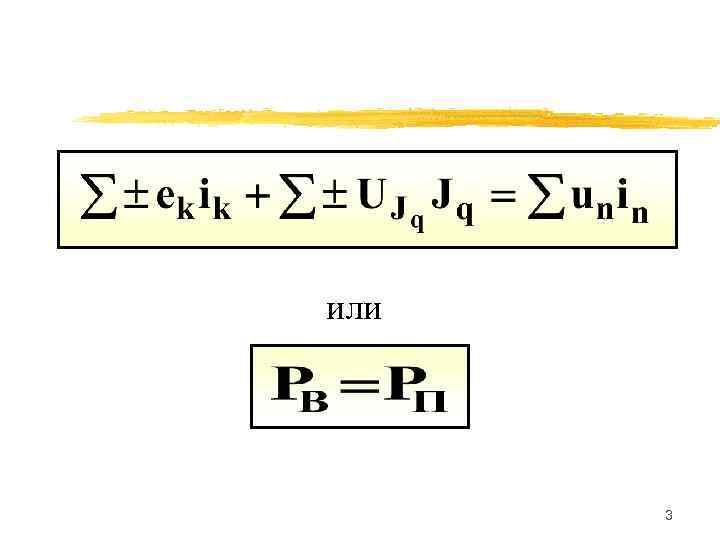

или 3

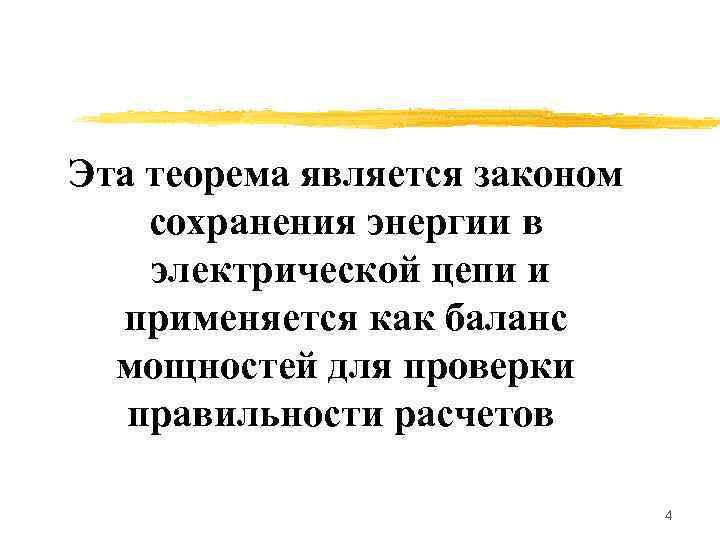

Эта теорема является законом сохранения энергии в электрической цепи и применяется как баланс мощностей для проверки правильности расчетов 4

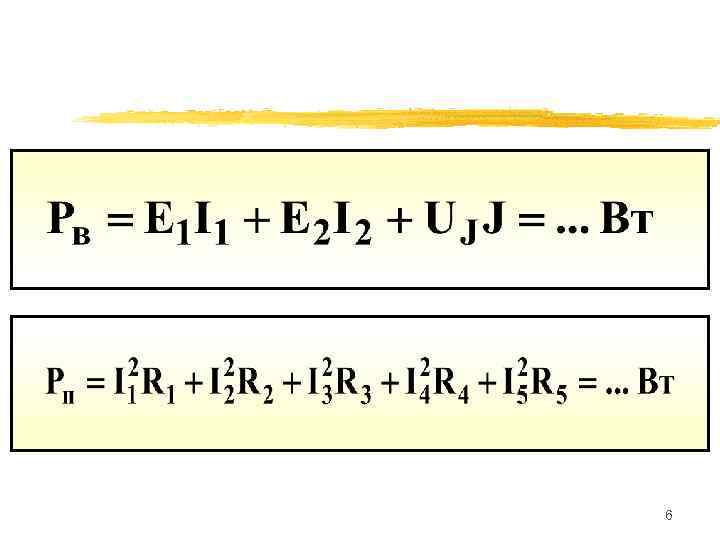

Составим баланс мощностей для резистивной цепи с постоянными напряжениями и токами предыдущего примера 5
6
7
Свойства линейных цепей рассмотрим на примере резистивных цепей с постоянными напряжениями и токами, причем эти свойства могут быть доказаны при помощи законов Ома и Кирхгофа 8

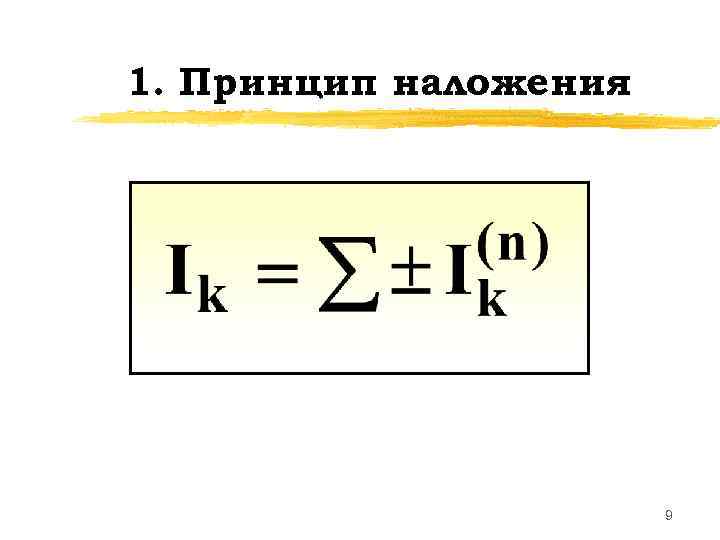

1. Принцип наложения 9

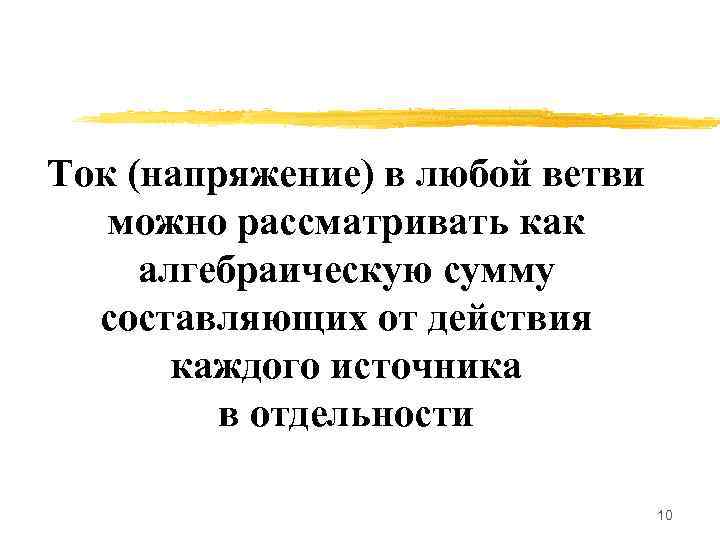

Ток (напряжение) в любой ветви можно рассматривать как алгебраическую сумму составляющих от действия каждого источника в отдельности 10

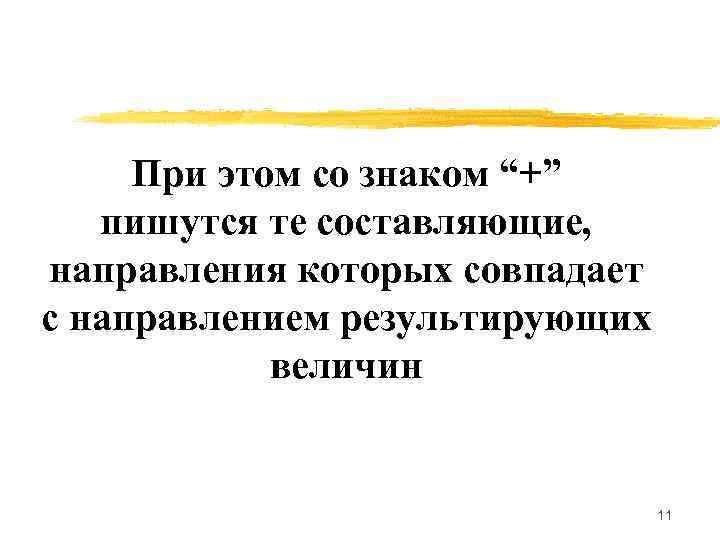

При этом со знаком “+” пишутся те составляющие, направления которых совпадает с направлением результирующих величин 11

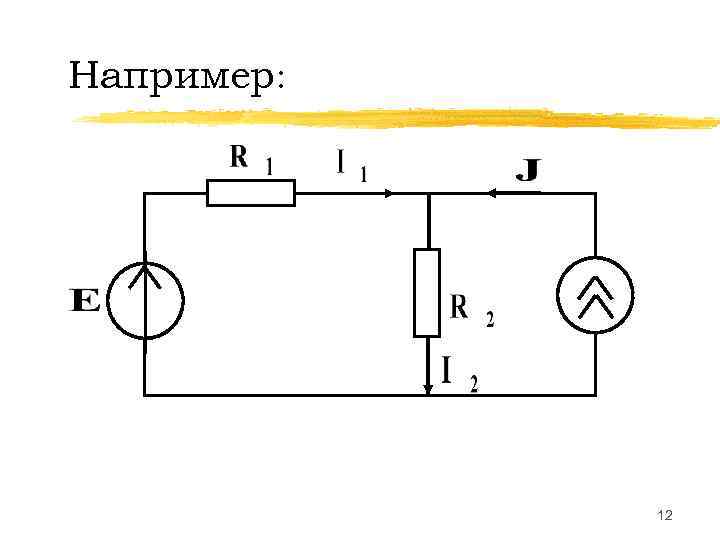

Например: 12

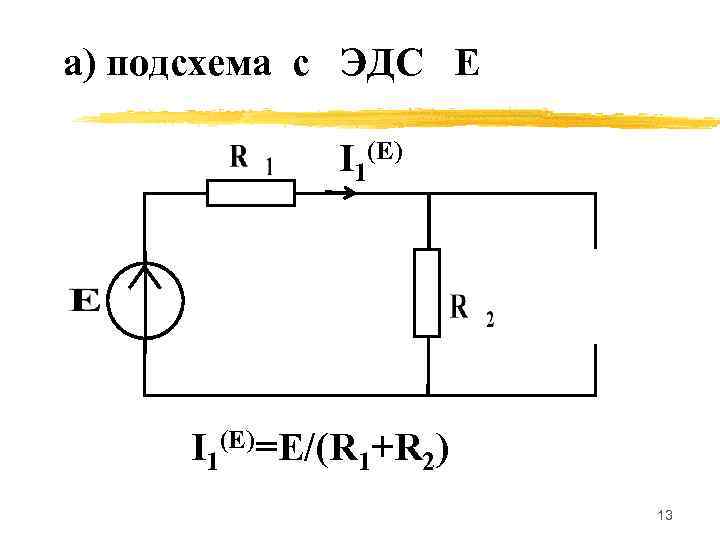

а) подсхема с ЭДС Е I 1(E)=E/(R 1+R 2) 13

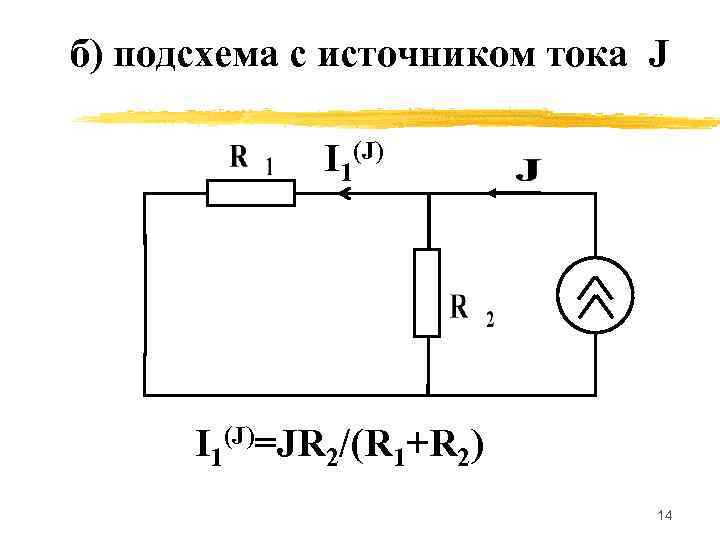

б) подсхема с источником тока J I 1(J)=JR 2/(R 1+R 2) 14

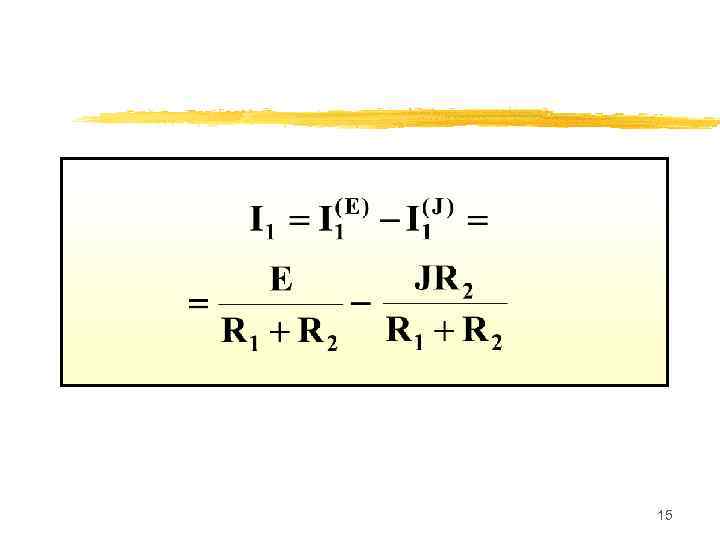

15

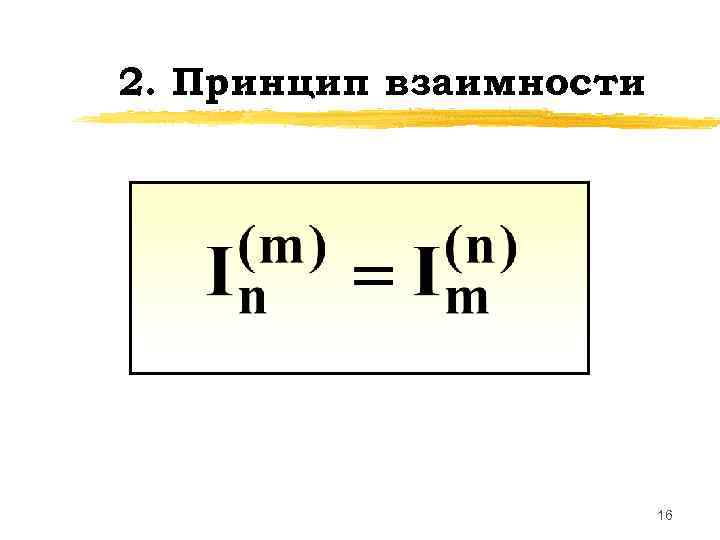

2. Принцип взаимности 16

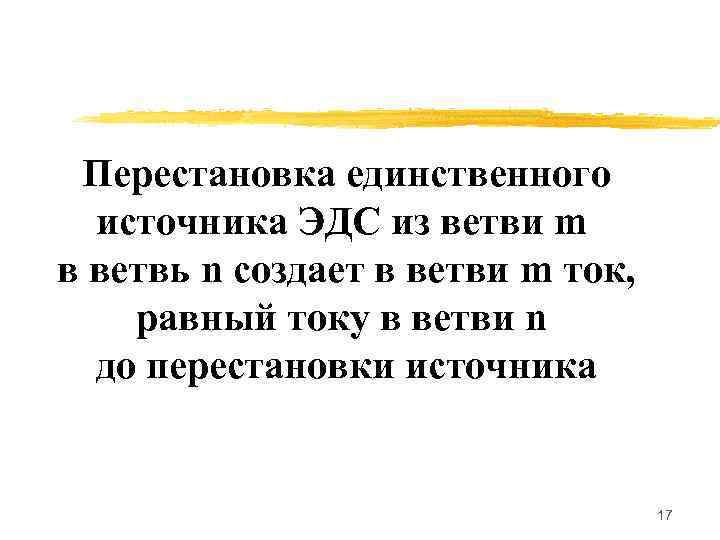

Перестановка единственного источника ЭДС из ветви m в ветвь n создает в ветви m ток, равный току в ветви n до перестановки источника 17

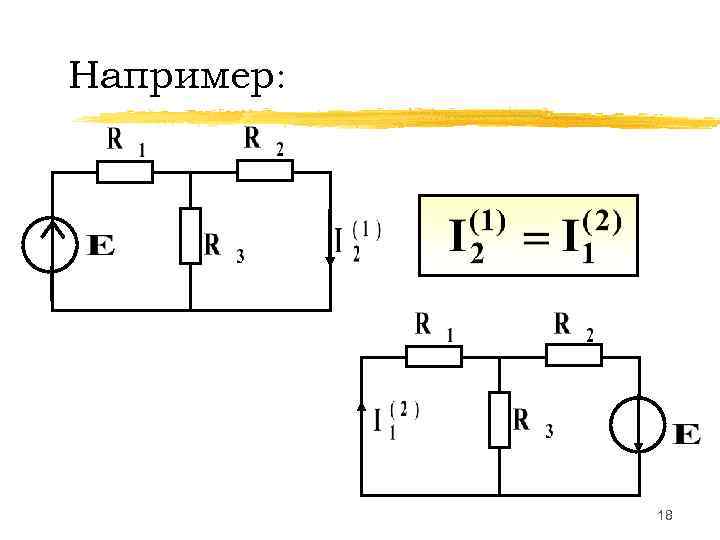

Например: 18

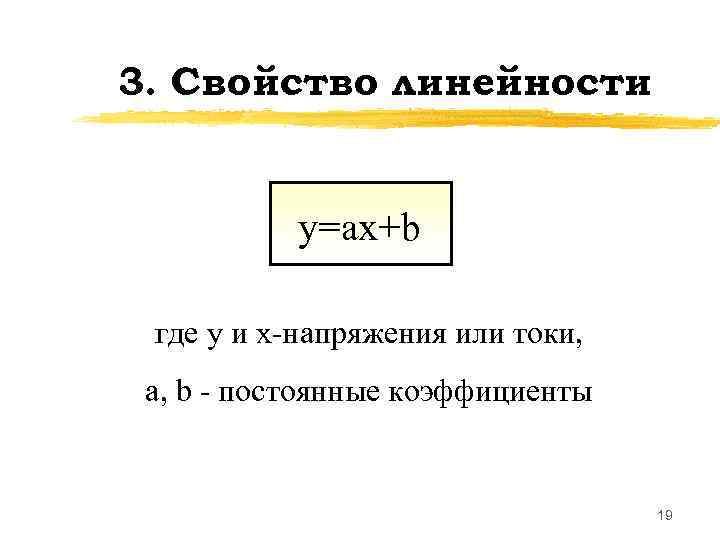

3. Свойство линейности y=ax+b где y и x-напряжения или токи, а, b - постоянные коэффициенты 19

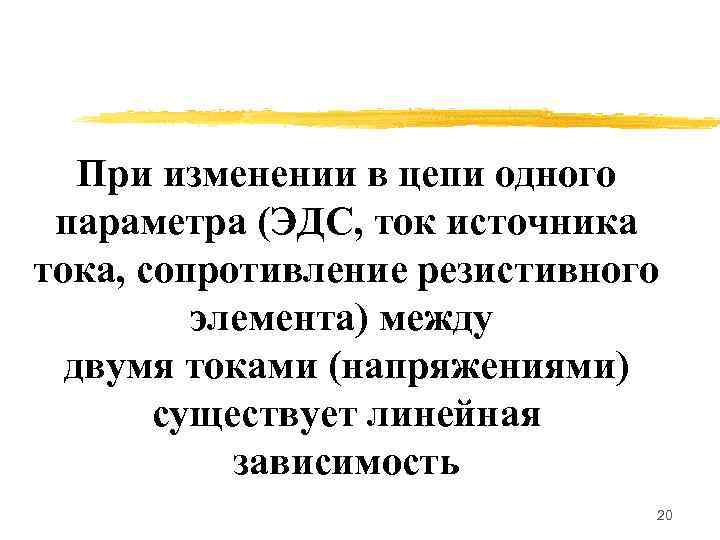

При изменении в цепи одного параметра (ЭДС, ток источника тока, сопротивление резистивного элемента) между двумя токами (напряжениями) существует линейная зависимость 20

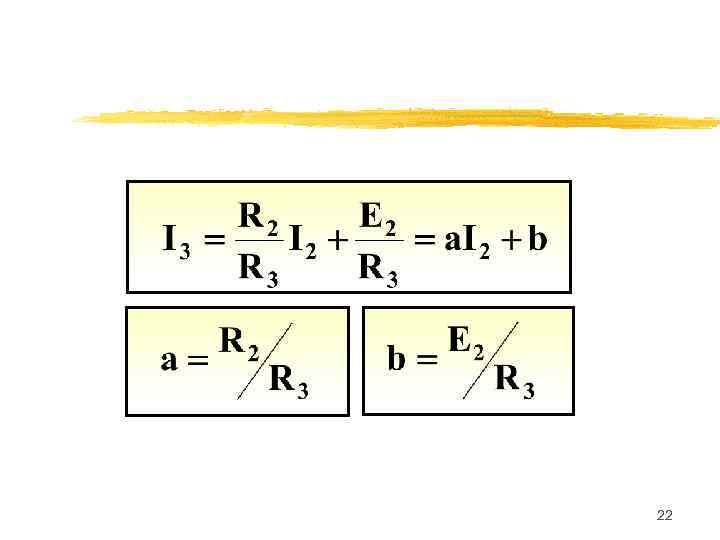

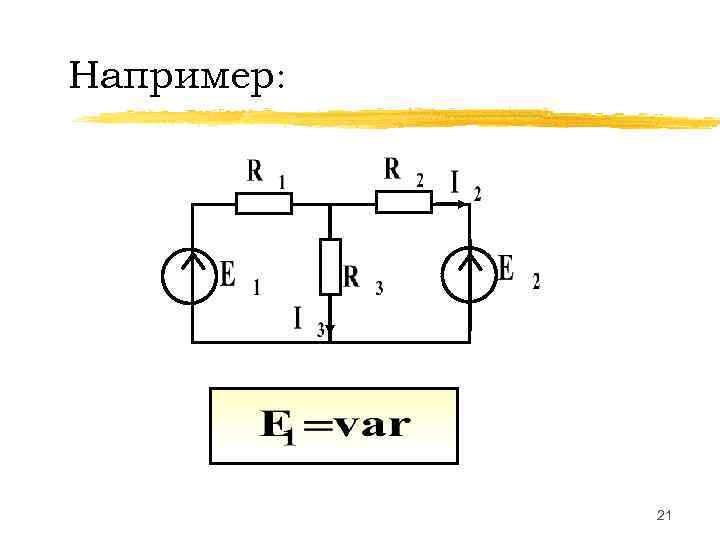

Например: 21
22

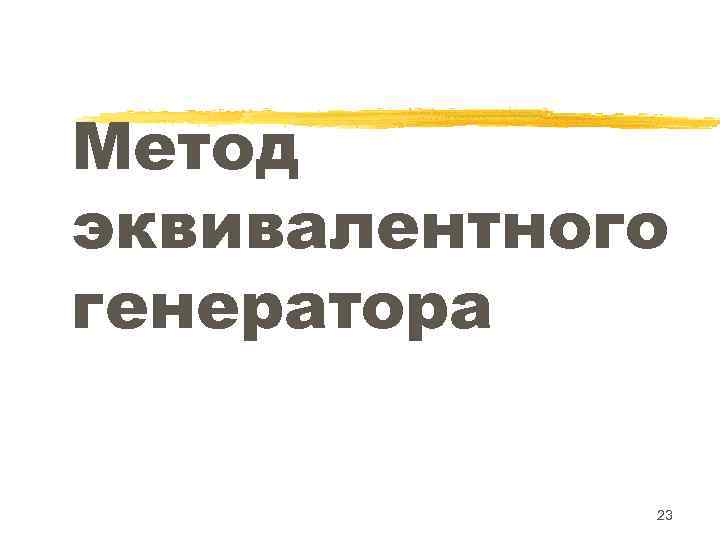

Метод эквивалентного генератора 23
Метод эквивалентного генератора применяется в том случае, когда необходимо определить ток в одной ветви схемы (в нагрузке). Остальная часть схемы заменяется активным двухполюсником, имеющим два выходных зажима. 24

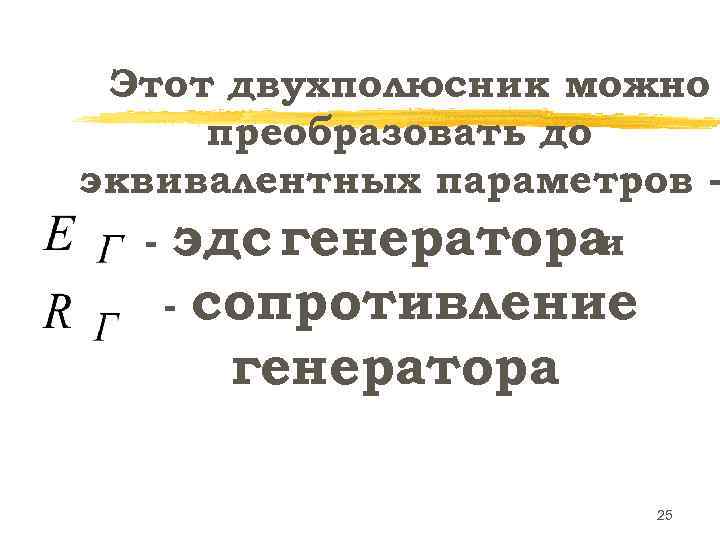

Этот двухполюсник можно преобразовать до эквивалентных параметров - - эдс генератораи - сопротивление генератора 25

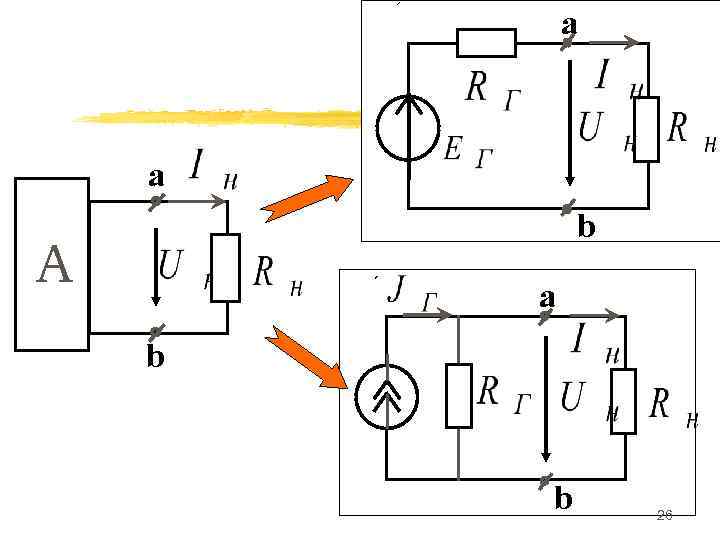

а а b А а b b 26

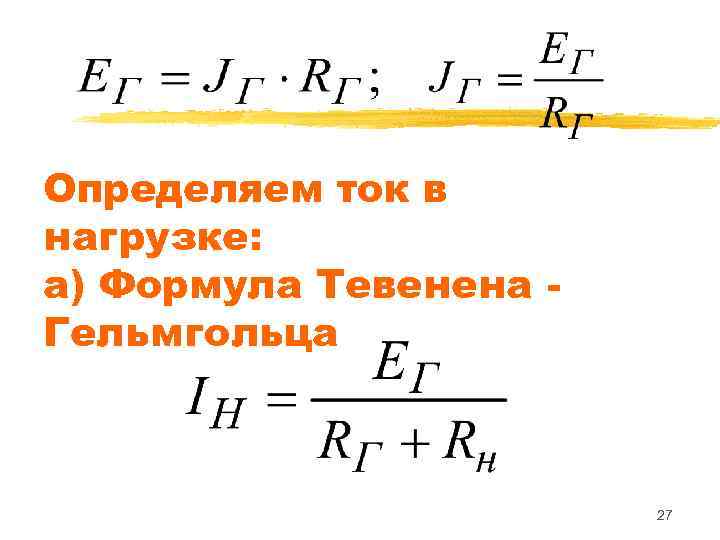

Определяем ток в нагрузке: а) Формула Тевенена - Гельмгольца 27

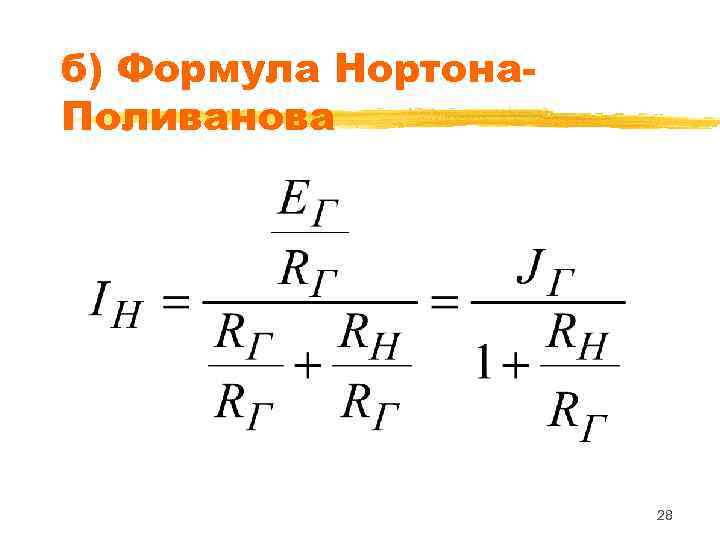

б) Формула Нортона- Поливанова 28

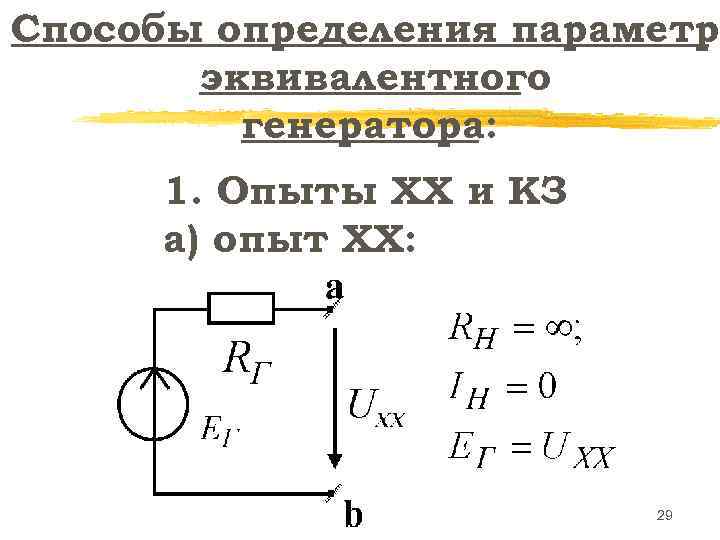

Способы определения параметро эквивалентного генератора: 1. Опыты ХХ и КЗ а) опыт ХХ: 29

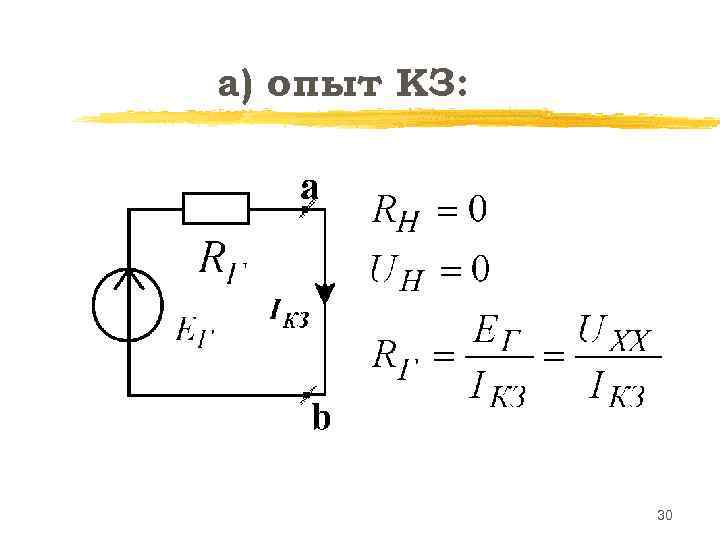

а) опыт КЗ: 30

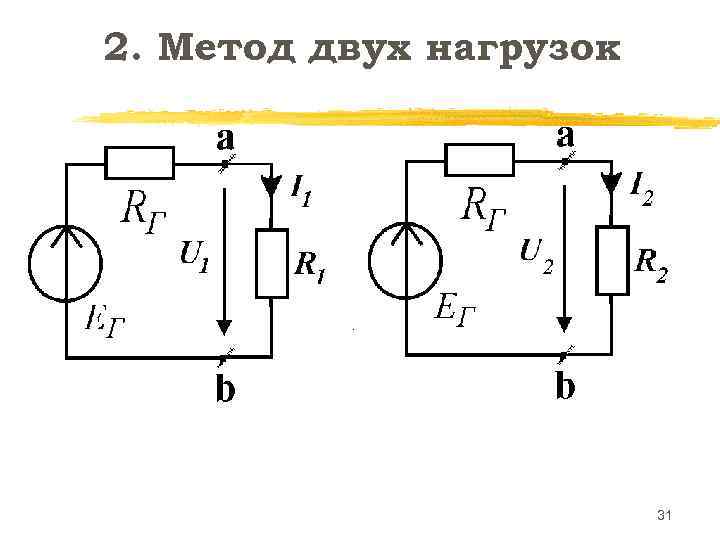

2. Метод двух нагрузок 31
По второму закону Кирхгофа: Получим параметры генератора: 32

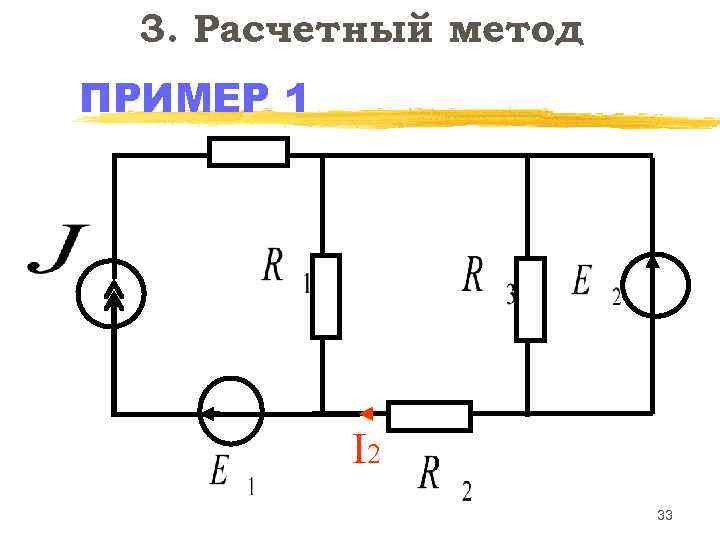

3. Расчетный метод ПРИМЕР 1 I 2 33

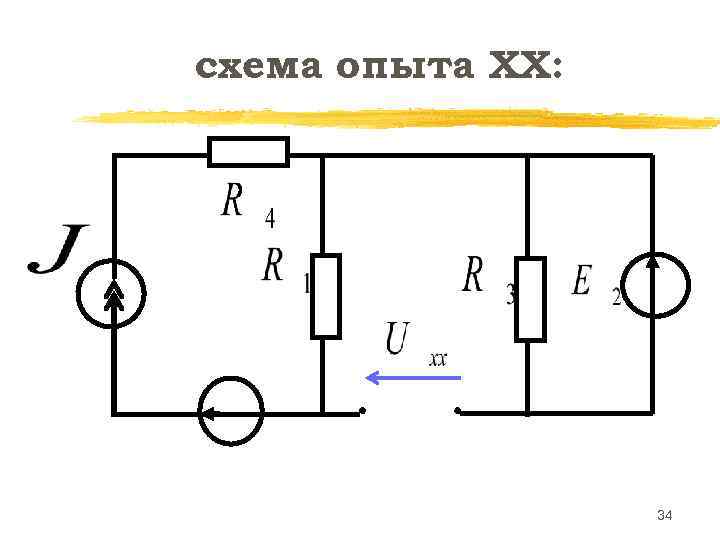

схема опыта ХХ: 34

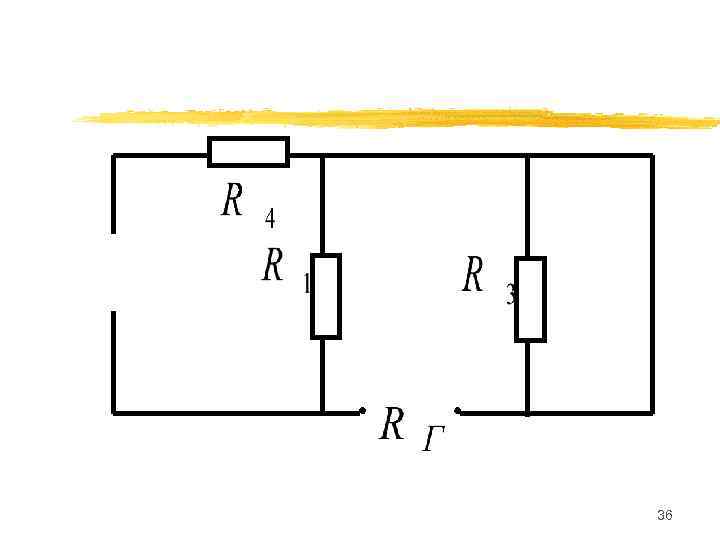

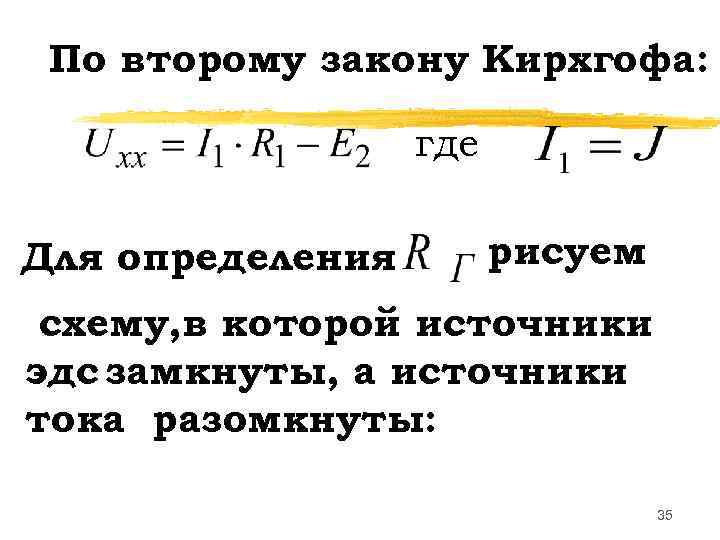

По второму закону Кирхгофа: где Для определения рисуем схему, в которой источники эдс замкнуты, а источники тока разомкнуты: 35
36

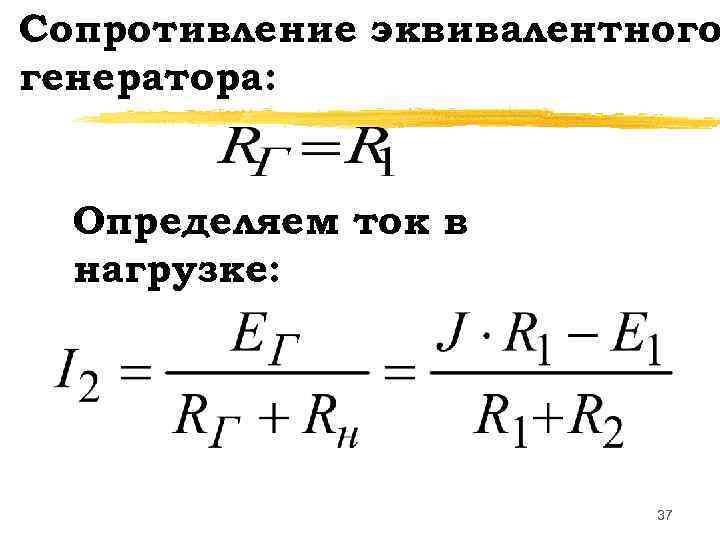

Сопротивление эквивалентного генератора: Определяем ток в нагрузке: 37

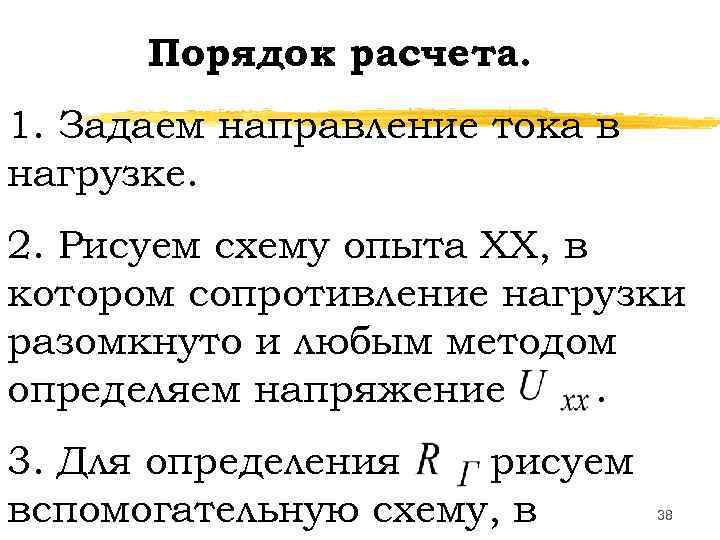

Порядок расчета. 1. Задаем направление тока в нагрузке. 2. Рисуем схему опыта ХХ, в котором сопротивление нагрузки разомкнуто и любым методом определяем напряжение . 3. Для определения рисуем вспомогательную схему, в 38

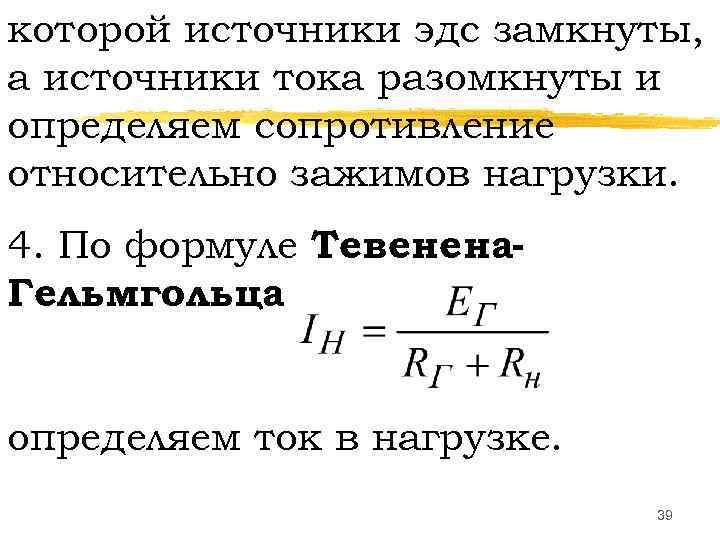

которой источники эдс замкнуты, а источники тока разомкнуты и определяем сопротивление относительно зажимов нагрузки. 4. По формуле Тевенена- Гельмгольца определяем ток в нагрузке. 39

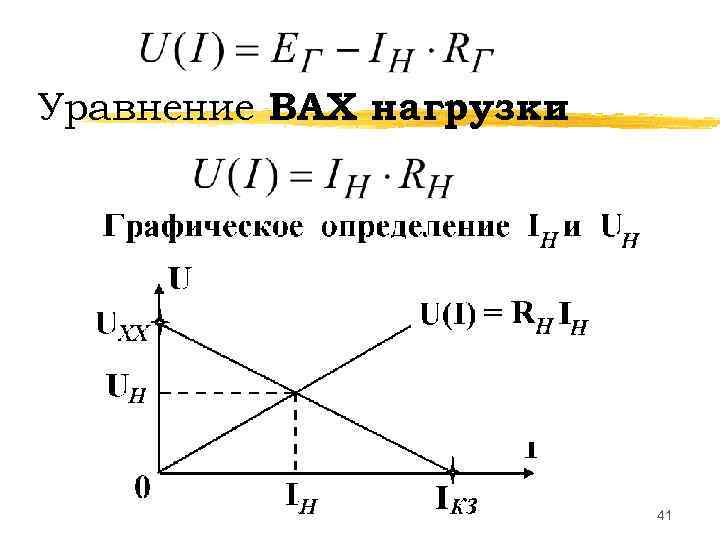

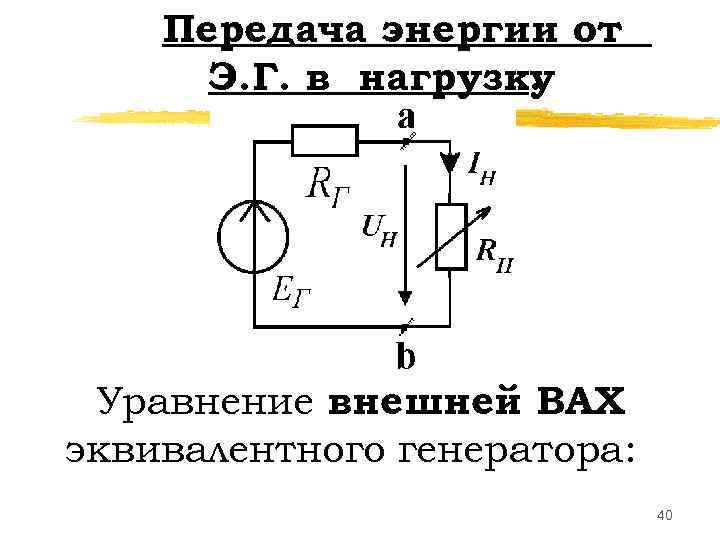

Передача энергии от Э. Г. в нагрузку . Уравнение внешней ВАХ эквивалентного генератора: 40
Уравнение ВАХ нагрузки : 41

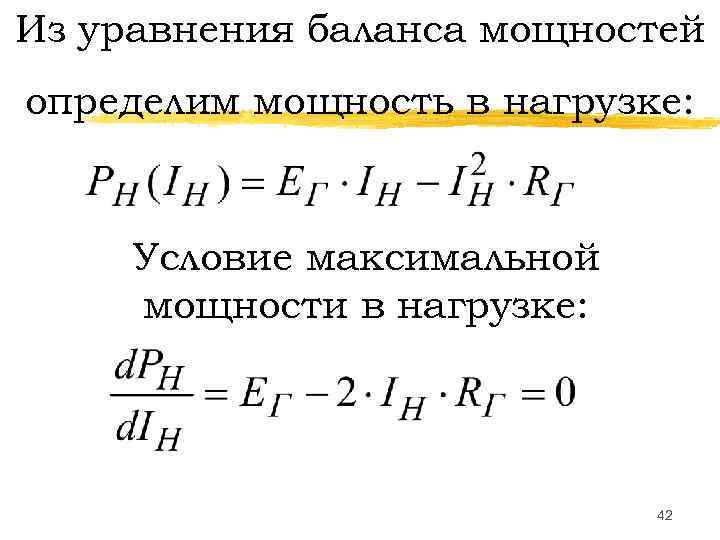

Из уравнения баланса мощностей определим мощность в нагрузке: Условие максимальной мощности в нагрузке: 42

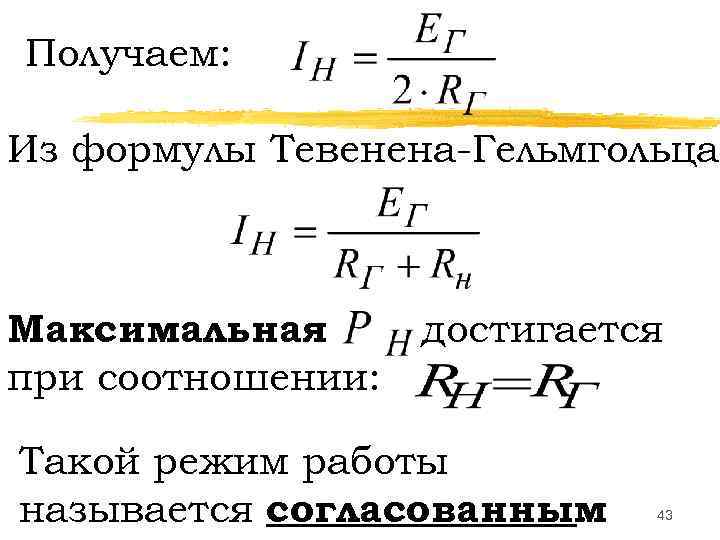

Получаем: Из формулы Тевенена-Гельмгольца Максимальная достигается при соотношении: Такой режим работы называется согласованным . 43

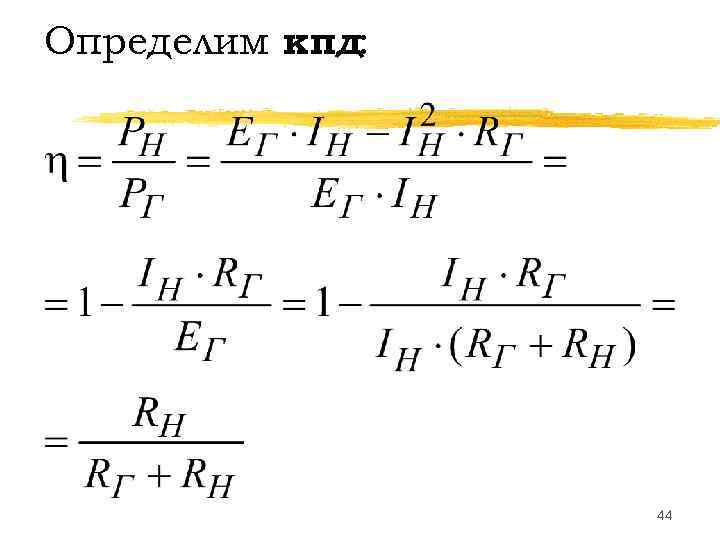

Определим кпд: 44

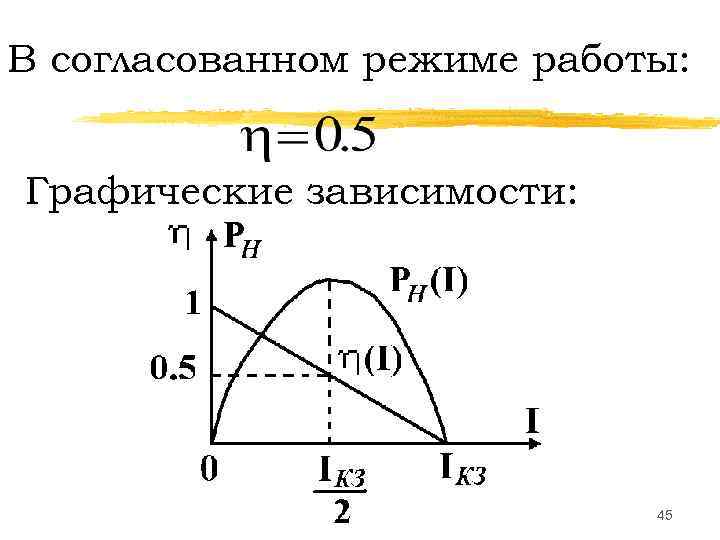

В согласованном режиме работы: Графические зависимости: 45
