1 Дисциплина Радиационная химическая и биологическая защита

1

Дисциплина Радиационная, химическая и биологическая защита 2

3

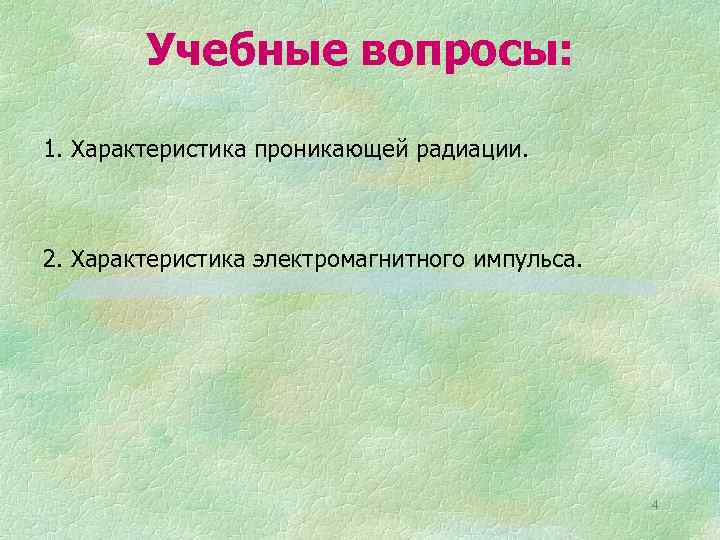

Учебные вопросы: 1. Характеристика проникающей радиации. 2. Характеристика электромагнитного импульса. 4

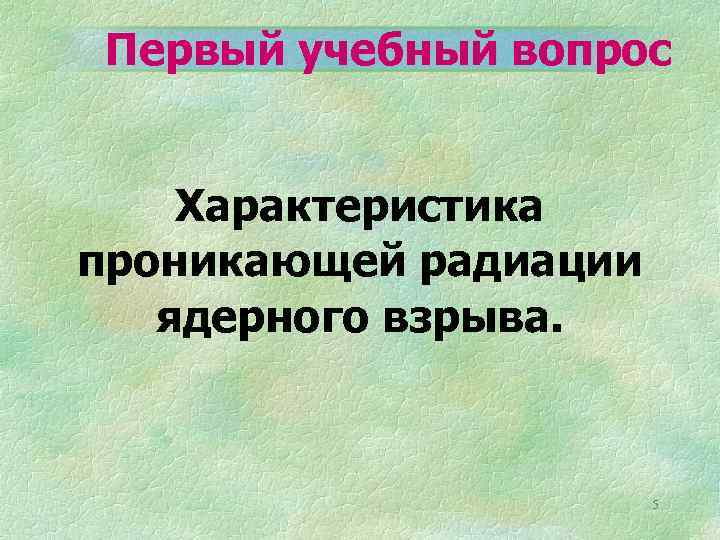

Первый учебный вопрос Характеристика проникающей радиации ядерного взрыва. 5

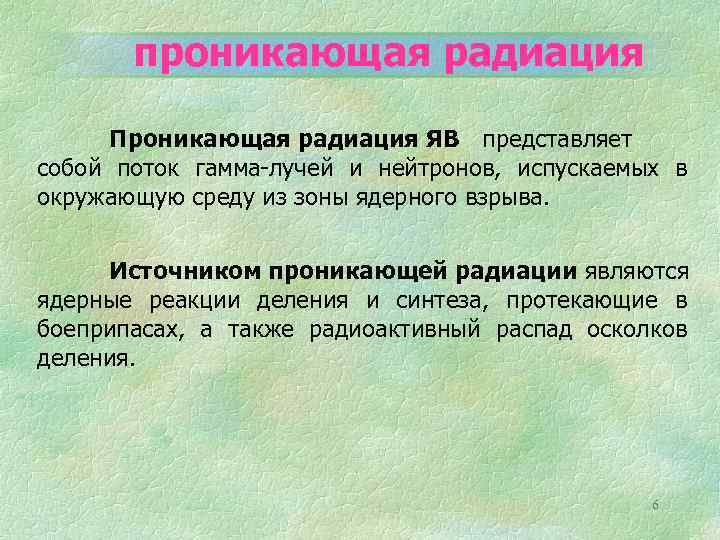

проникающая радиация Проникающая радиация ЯВ представляет собой поток гамма-лучей и нейтронов, испускаемых в окружающую среду из зоны ядерного взрыва. Источником проникающей радиации являются ядерные реакции деления и синтеза, протекающие в боеприпасах, а также радиоактивный распад осколков деления. 6

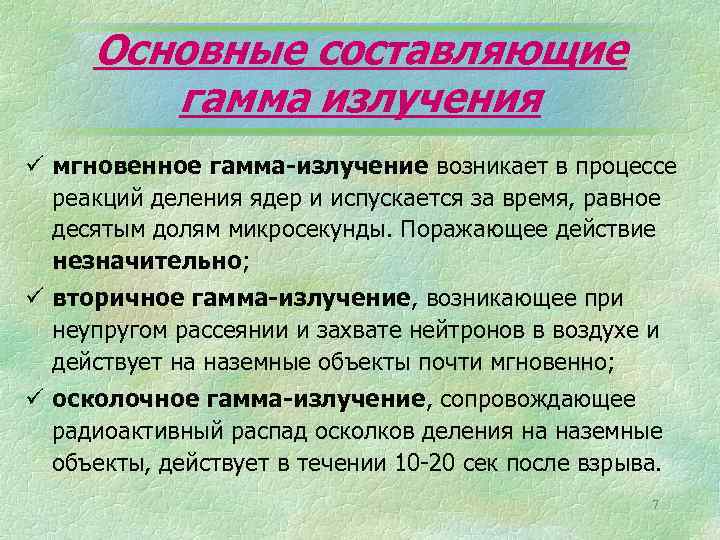

Основные составляющие гамма излучения ü мгновенное гамма-излучение возникает в процессе реакций деления ядер и испускается за время, равное десятым долям микросекунды. Поражающее действие незначительно; ü вторичное гамма-излучение, возникающее при неупругом рассеянии и захвате нейтронов в воздухе и действует на наземные объекты почти мгновенно; ü осколочное гамма-излучение, сопровождающее радиоактивный распад осколков деления на наземные объекты, действует в течении 10 -20 сек после взрыва. 7

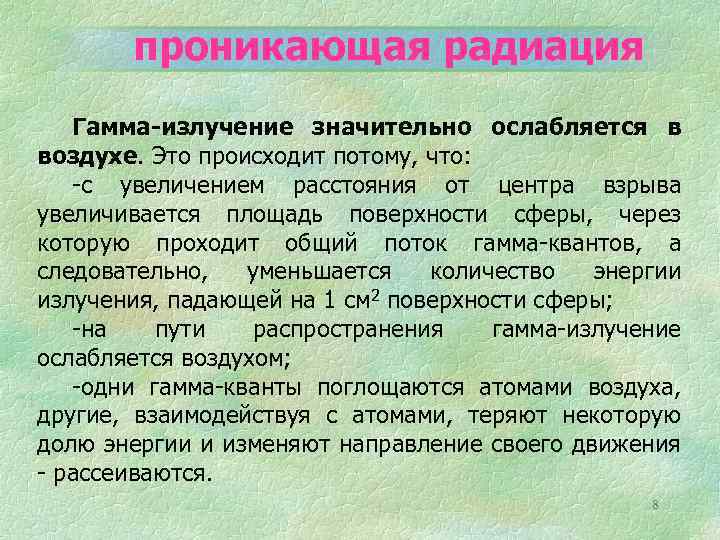

проникающая радиация Гамма-излучение значительно ослабляется в воздухе. Это происходит потому, что: -с увеличением расстояния от центра взрыва увеличивается площадь поверхности сферы, через которую проходит общий поток гамма-квантов, а следовательно, уменьшается количество энергии излучения, падающей на 1 см 2 поверхности сферы; -на пути распространения гамма-излучение ослабляется воздухом; -одни гамма-кванты поглощаются атомами воздуха, другие, взаимодействуя с атомами, теряют некоторую долю энергии и изменяют направление своего движения - рассеиваются. 8

проникающая радиация Степень ионизации среды гамма-излучением определяется экспозиционной дозой. Экспозиционная доза - это количественная характеристика гамма-излучения, основанная на его ионизирующей способности и численно равная величине заряда, образованного в массе вещества при его взаимодействии с гамма-излучением, на единицу массы. Д э = q/m; Кл/кг 9

проникающая радиация 1 Р это такая доза гамма- излучения, при которой в 1 см 3 сухого чистого воздуха образуется 2, 0*109 пар ионов обоих знаков. 1 Р = 2, 58*10 -4 Кл/кг Поглощённая доза - это количество энергии гамма-, нейтронного излучения, приходящаяся на единицу массы среды с которой оно взаимодействует. Дп = Дж/кг 10

проникающая радиация Единицей измерения поглощённой дозы в системе СИ является 1 Гр = 1 Дж/кг. Внесистемной единицей является рад, 1 рад = 0, 01 Гр. 11

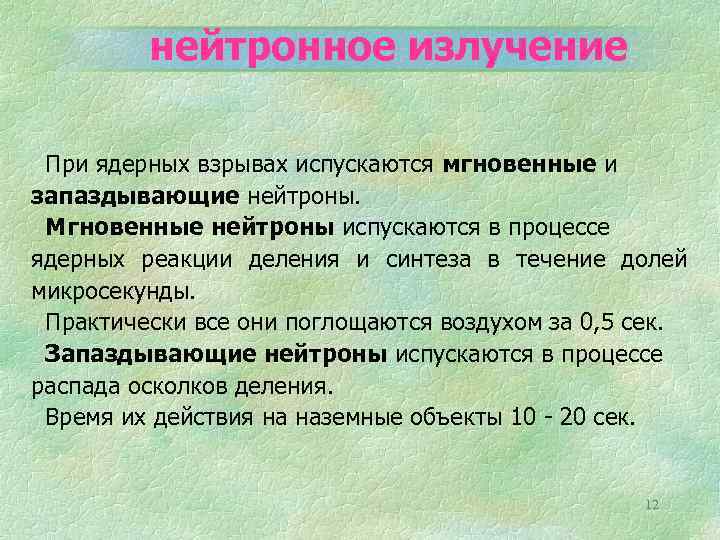

нейтронное излучение При ядерных взрывах испускаются мгновенные и запаздывающие нейтроны. Мгновенные нейтроны испускаются в процессе ядерных реакции деления и синтеза в течение долей микросекунды. Практически все они поглощаются воздухом за 0, 5 сек. Запаздывающие нейтроны испускаются в процессе распада осколков деления. Время их действия на наземные объекты 10 - 20 сек. 12

нейтронное излучение Поток нейтронов уменьшается: üувеличением расстояния от эпицентра ядерного взрыва; üвследствие взаимодействия их со средой. Основными видами взаимодействия нейтронов со средой является их рассеивание при соударениях с ядрами атомов среды и захват ядрами атомов. Рассеивание состоит в том, что нейтроны, взаимодействуя с ядрами атомов, передают им часть своей энергии. Нейтроны, потерявшие после ряда столкновений почти всю энергию, могут быть захвачены ядрами атомов и прекратить своё существование. 13

нейтронное излучение Поражающее действие нейтронов на личный состав пропорционально поглощенной дозе, измеряемой в радах. Доза нейтронов также зависит от плотности воздуха. Поражающее действие проникающей радиации определяется её суммарной дозой, получаемой в результате сложения доз гамма-излучения и нейтронов. 14

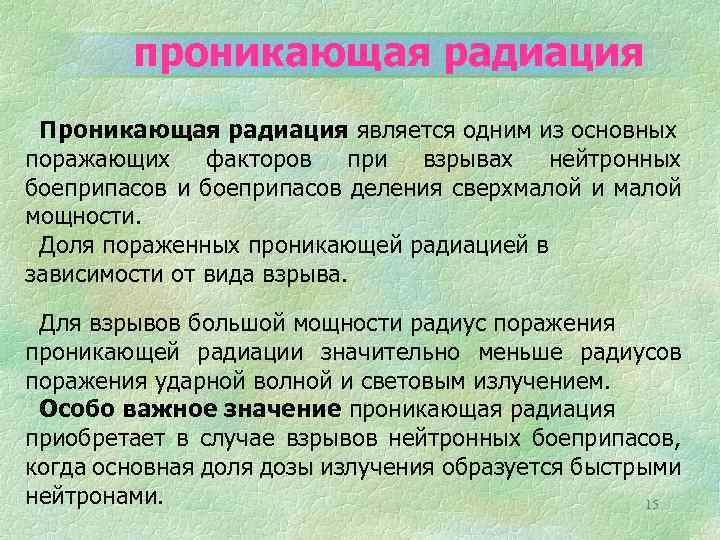

проникающая радиация Проникающая радиация является одним из основных поражающих факторов при взрывах нейтронных боеприпасов и боеприпасов деления сверхмалой и малой мощности. Доля пораженных проникающей радиацией в зависимости от вида взрыва. Для взрывов большой мощности радиус поражения проникающей радиации значительно меньше радиусов поражения ударной волной и световым излучением. Особо важное значение проникающая радиация приобретает в случае взрывов нейтронных боеприпасов, когда основная доля дозы излучения образуется быстрыми нейтронами. 15

поражающее действие Сущность поражающего действия проникающей радиации состоит в ионизации атомов и молекул, входящих в состав тканей организма. Раньше всего изменения происходят в: üнервной системе; üкостном мозгу; üлимфоидной ткани; üв крови и кишечнике. Повышается кровоточивость на почве поражения стенок кровеносных сосудов, снижается свёртываемость крови. Уменьшение количества лейкоцитов приводит к ослаблению сопротивляемости организма. 16

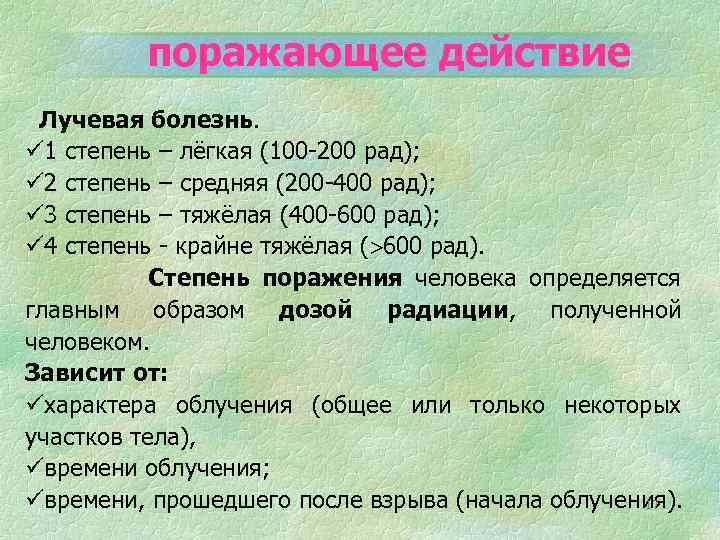

поражающее действие Лучевая болезнь. ü 1 степень – лёгкая (100 -200 рад); ü 2 степень – средняя (200 -400 рад); ü 3 степень – тяжёлая (400 -600 рад); ü 4 степень - крайне тяжёлая ( 600 рад). Степень поражения человека определяется главным образом дозой радиации, полученной человеком. Зависит от: üхарактера облучения (общее или только некоторых участков тела), üвремени облучения; üвремени, прошедшего после взрыва (начала облучения). 17

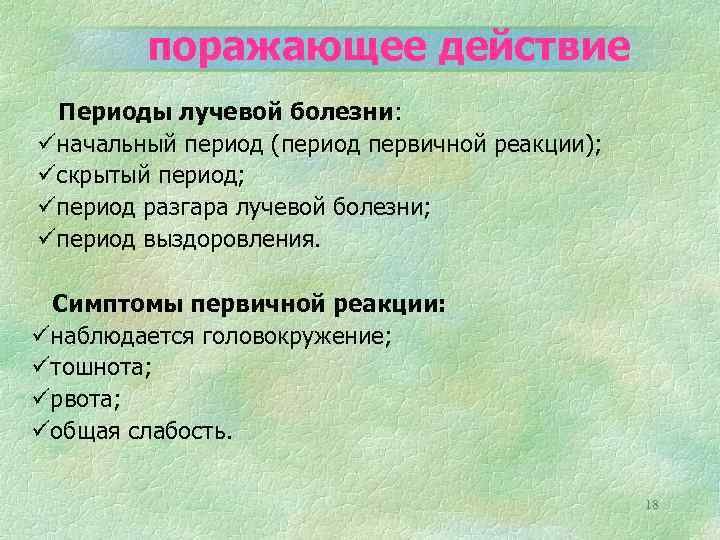

поражающее действие Периоды лучевой болезни: üначальный период (период первичной реакции); üскрытый период; üпериод разгара лучевой болезни; üпериод выздоровления. Симптомы первичной реакции: üнаблюдается головокружение; üтошнота; üрвота; üобщая слабость. 18

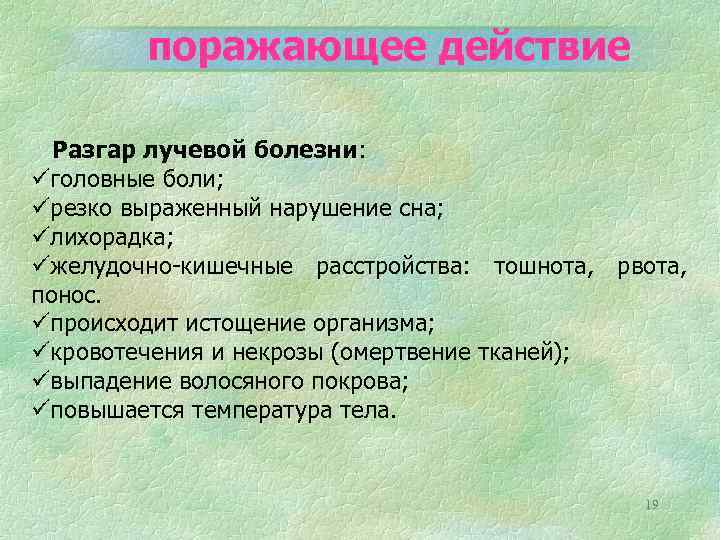

поражающее действие Разгар лучевой болезни: üголовные боли; üрезко выраженный нарушение сна; üлихорадка; üжелудочно-кишечные расстройства: тошнота, рвота, понос. üпроисходит истощение организма; üкровотечения и некрозы (омертвение тканей); üвыпадение волосяного покрова; üповышается температура тела. 19

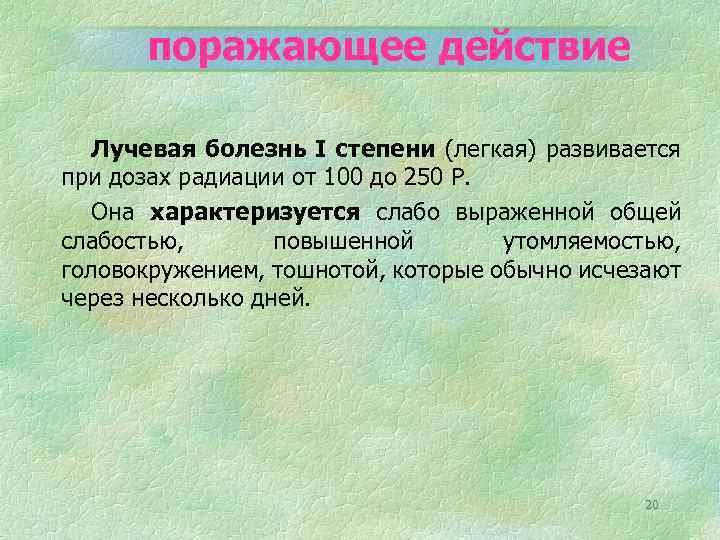

поражающее действие Лучевая болезнь I степени (легкая) развивается при дозах радиации от 100 до 250 Р. Она характеризуется слабо выраженной общей слабостью, повышенной утомляемостью, головокружением, тошнотой, которые обычно исчезают через несколько дней. 20

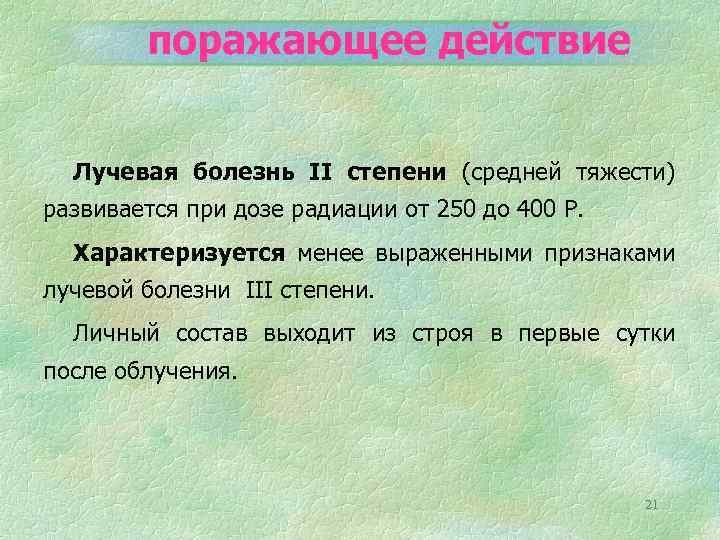

поражающее действие Лучевая болезнь II степени (средней тяжести) развивается при дозе радиации от 250 до 400 Р. Характеризуется менее выраженными признаками лучевой болезни III степени. Личный состав выходит из строя в первые сутки после облучения. 21

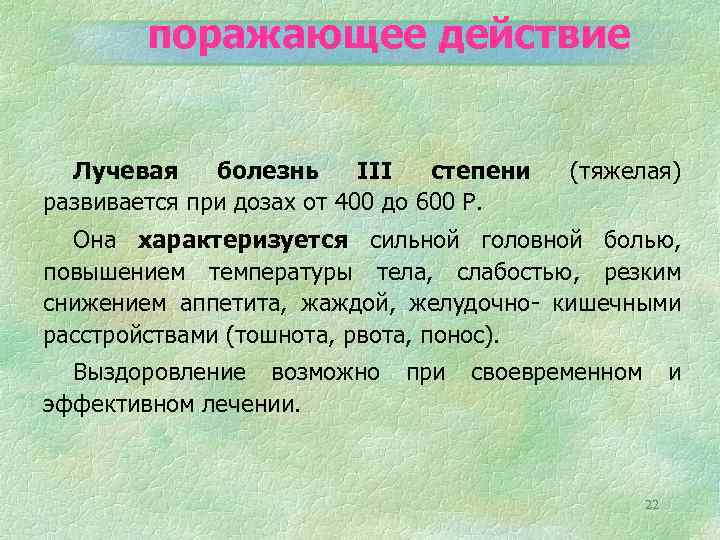

поражающее действие Лучевая болезнь III степени развивается при дозах от 400 до 600 Р. (тяжелая) Она характеризуется сильной головной болью, повышением температуры тела, слабостью, резким снижением аппетита, жаждой, желудочно- кишечными расстройствами (тошнота, рвота, понос). Выздоровление возможно эффективном лечении. при своевременном и 22

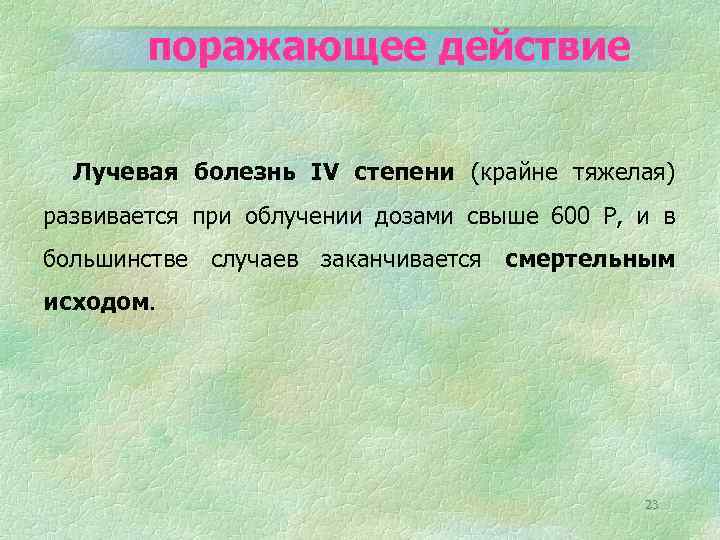

поражающее действие Лучевая болезнь IV степени (крайне тяжелая) развивается при облучении дозами свыше 600 Р, и в большинстве случаев заканчивается смертельным исходом. 23

Схема ослабления гаммаизлучения толщиной материала L Do D d А d Б 24

Проникающая радиация 25

Способы защиты от проникающей радиации 26

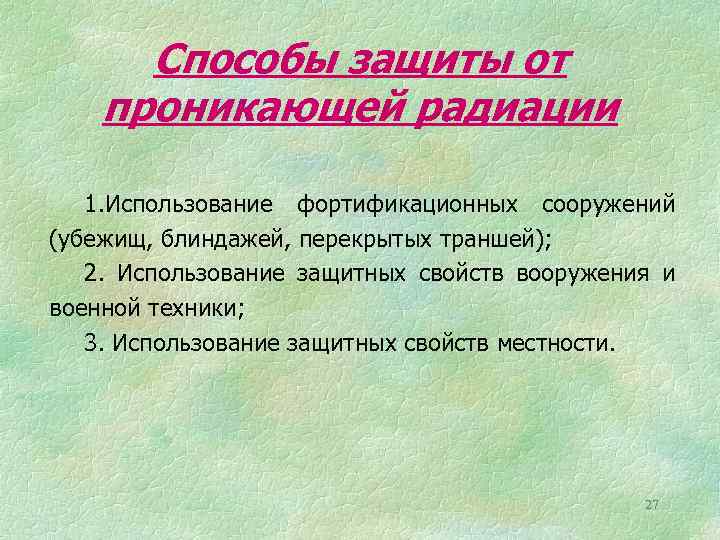

Способы защиты от проникающей радиации 1. Использование фортификационных сооружений (убежищ, блиндажей, перекрытых траншей); 2. Использование защитных свойств вооружения и военной техники; 3. Использование защитных свойств местности. 27

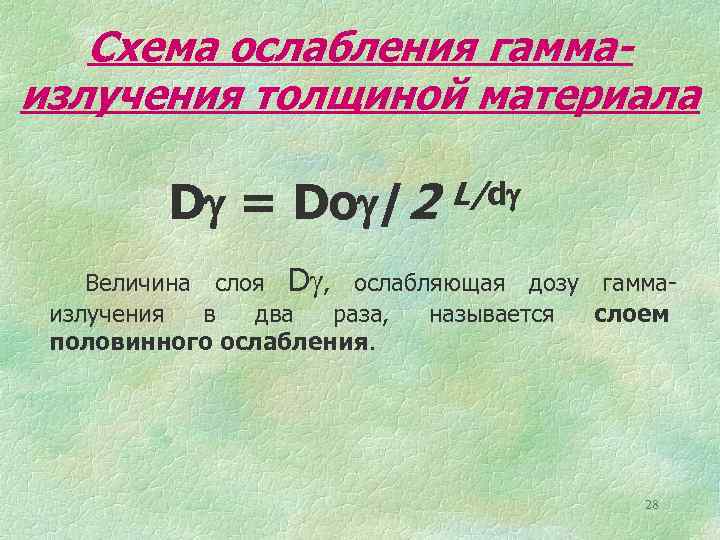

Схема ослабления гаммаизлучения толщиной материала D = Do /2 L/d Величина слоя D , ослабляющая дозу гаммаизлучения в два раза, называется слоем половинного ослабления. 28

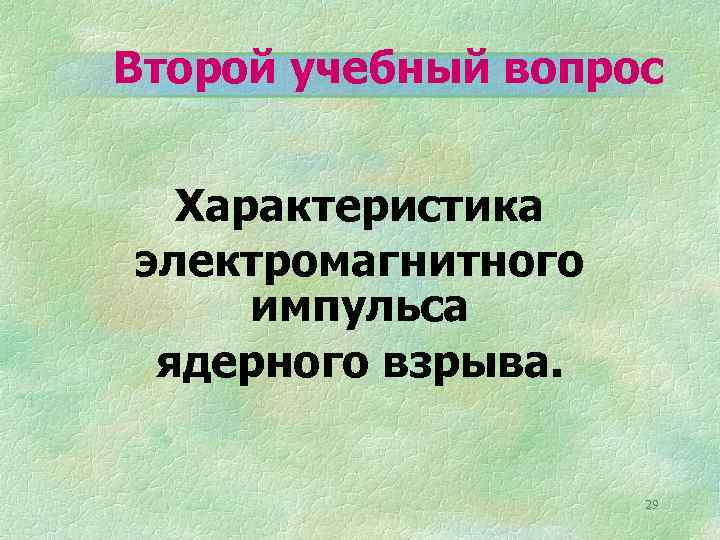

Второй учебный вопрос Характеристика электромагнитного импульса ядерного взрыва. 29

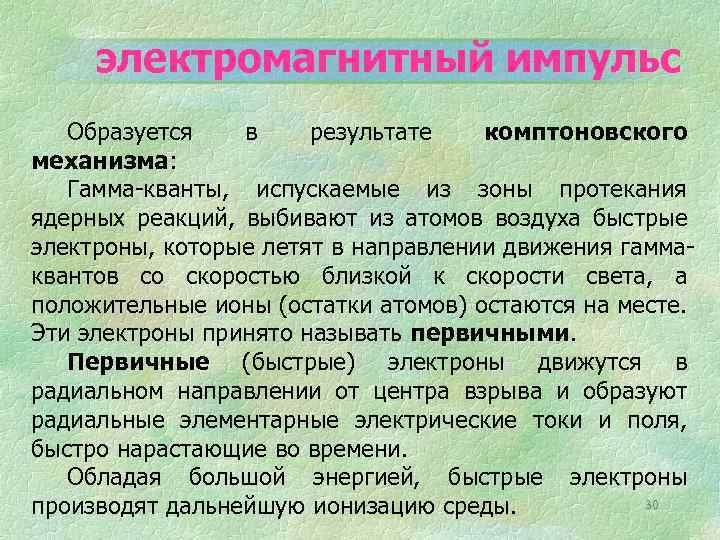

электромагнитный импульс Образуется в результате комптоновского механизма: Гамма-кванты, испускаемые из зоны протекания ядерных реакций, выбивают из атомов воздуха быстрые электроны, которые летят в направлении движения гаммаквантов со скоростью близкой к скорости света, а положительные ионы (остатки атомов) остаются на месте. Эти электроны принято называть первичными. Первичные (быстрые) электроны движутся в радиальном направлении от центра взрыва и образуют радиальные элементарные электрические токи и поля, быстро нарастающие во времени. Обладая большой энергией, быстрые электроны 30 производят дальнейшую ионизацию среды.

электромагнитный импульс 31

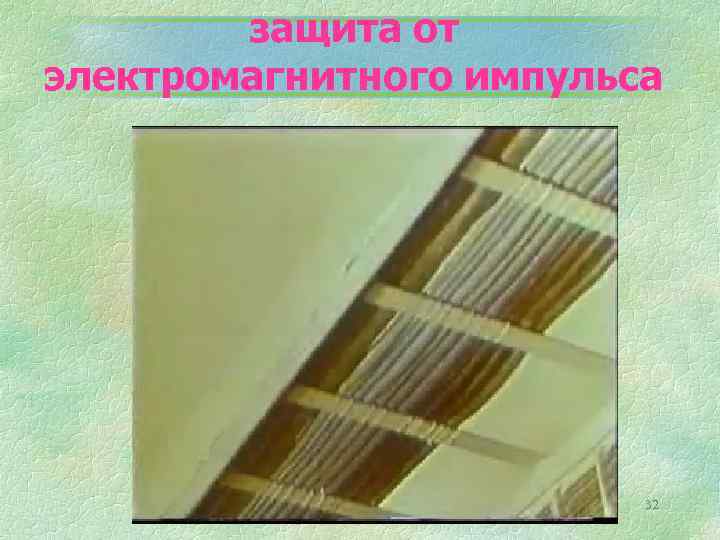

защита от электромагнитного импульса 32

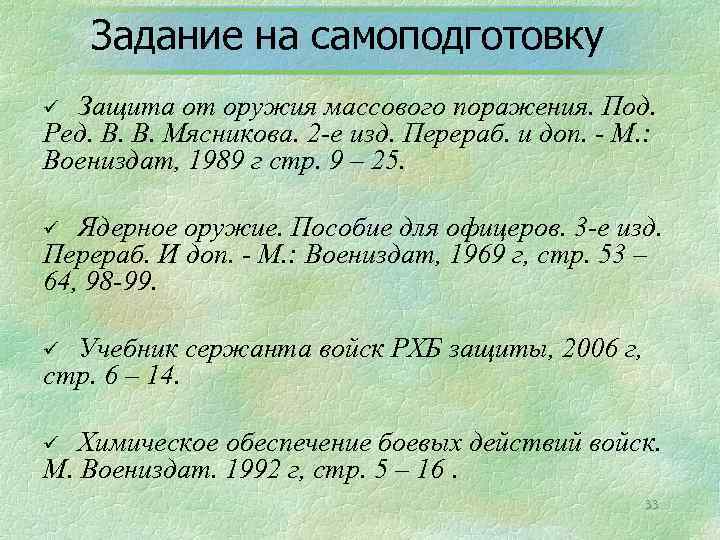

Задание на самоподготовку Защита от оружия массового поражения. Под. Ред. В. В. Мясникова. 2 -е изд. Перераб. и доп. - М. : Воениздат, 1989 г стр. 9 – 25. ü Ядерное оружие. Пособие для офицеров. 3 -е изд. Перераб. И доп. - М. : Воениздат, 1969 г, стр. 53 – 64, 98 -99. ü Учебник сержанта войск РХБ защиты, 2006 г, стр. 6 – 14. ü Химическое обеспечение боевых действий войск. М. Воениздат. 1992 г, стр. 5 – 16. ü 33
