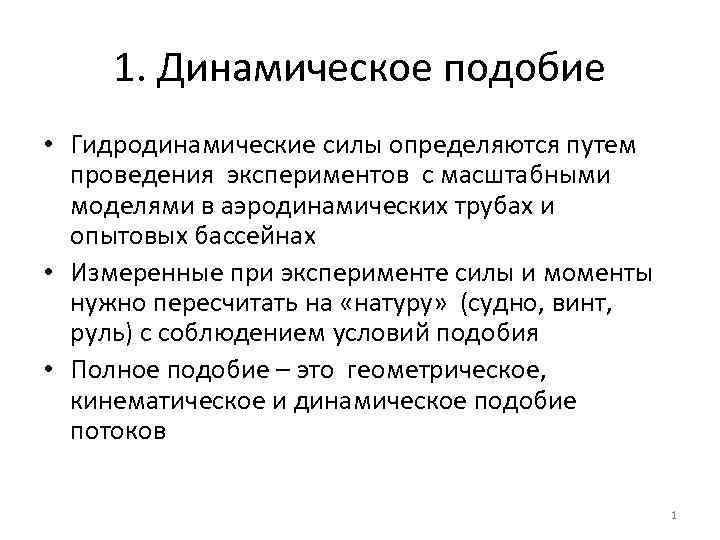

1. Динамическое подобие • Гидродинамические силы определяются путем проведения экспериментов с масштабными моделями в аэродинамических трубах и опытовых бассейнах • Измеренные при эксперименте силы и моменты нужно пересчитать на «натуру» (судно, винт, руль) с соблюдением условий подобия • Полное подобие – это геометрическое, кинематическое и динамическое подобие потоков 1

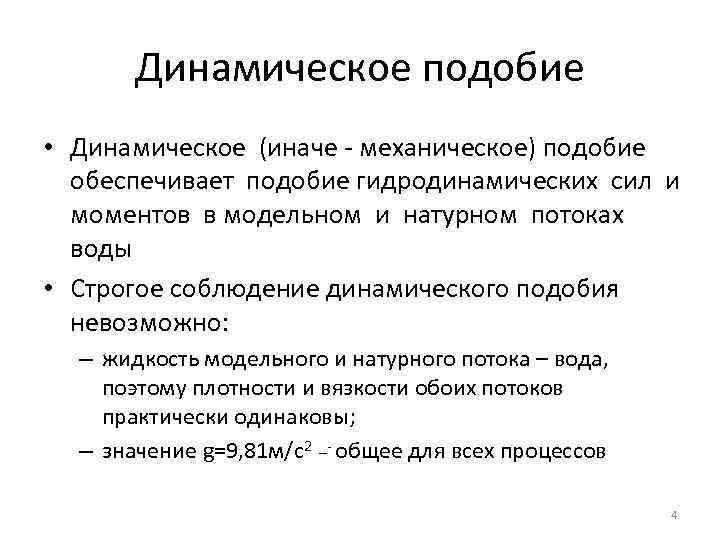

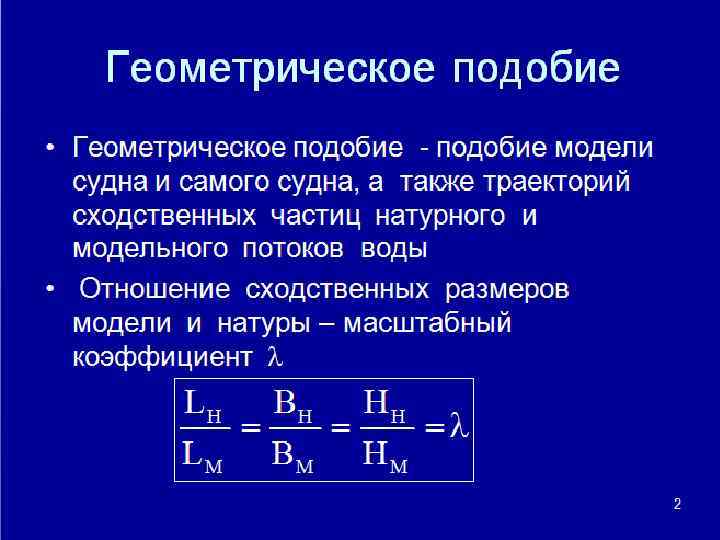

Динамическое подобие • Динамическое (иначе - механическое) подобие обеспечивает подобие гидродинамических сил и моментов в модельном и натурном потоках воды • Строгое соблюдение динамического подобия невозможно: – жидкость модельного и натурного потока – вода, поэтому плотности и вязкости обоих потоков практически одинаковы; – значение g=9, 81 м/с2 _- общее для всех процессов 4

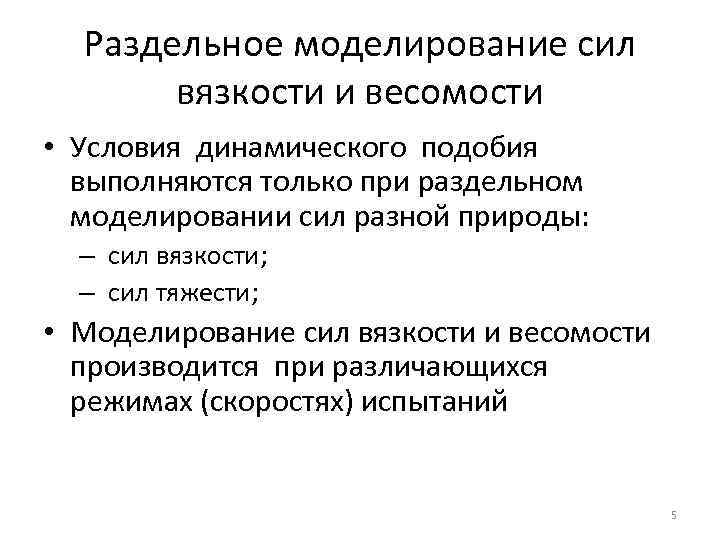

Раздельное моделирование сил вязкости и весомости • Условия динамического подобия выполняются только при раздельном моделировании сил разной природы: – сил вязкости; – сил тяжести; • Моделирование сил вязкости и весомости производится при различающихся режимах (скоростях) испытаний 5
Критерии динамического подобия • Динамическое подобие потоков выполняется, если в натурном и модельном потоках одинаковое значение имеют т. н. критерии подобия. • Критерии подобия – это безразмерные соотношения, характеризующие гидродинамические силы различной природы 6

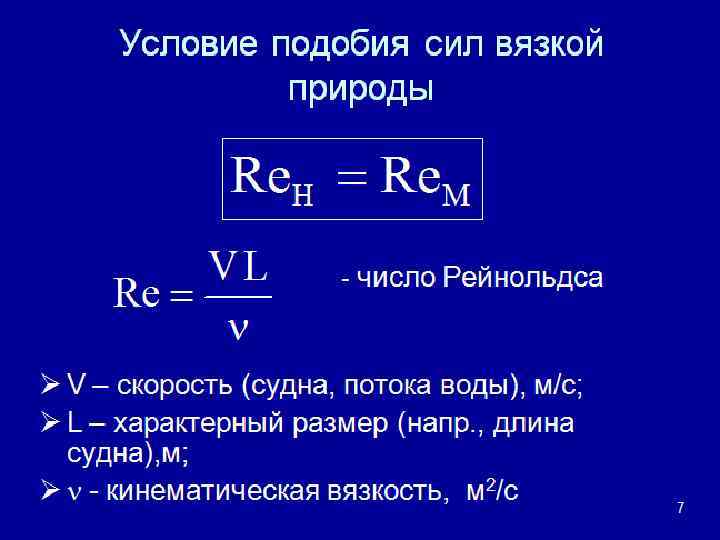

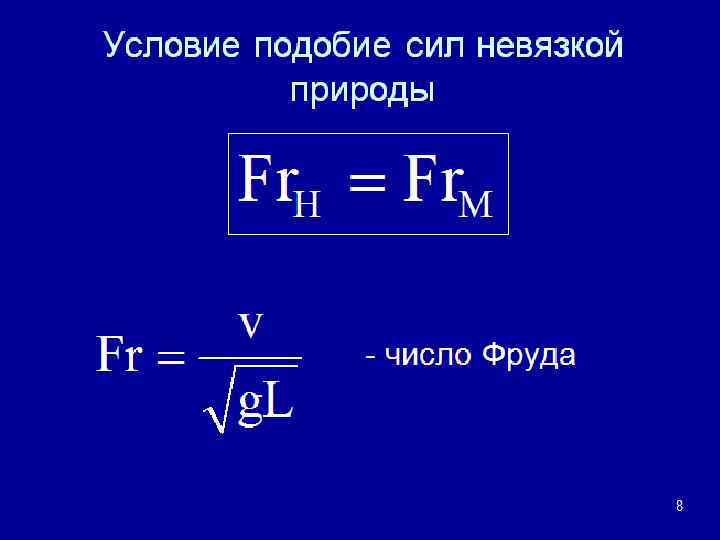

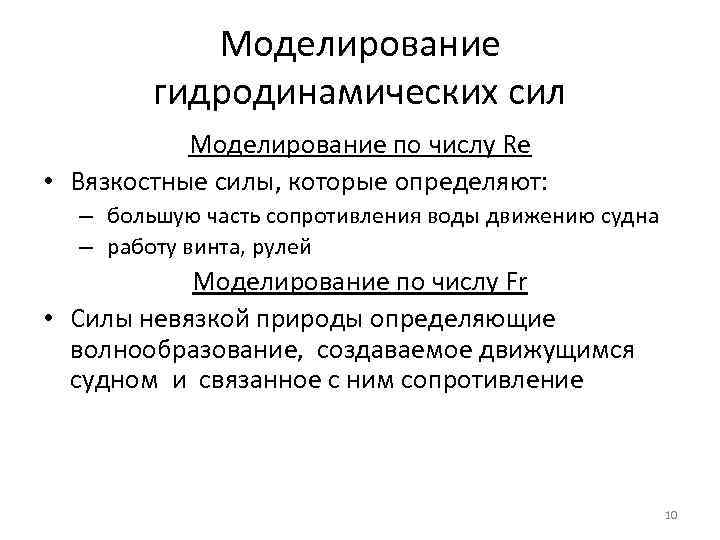

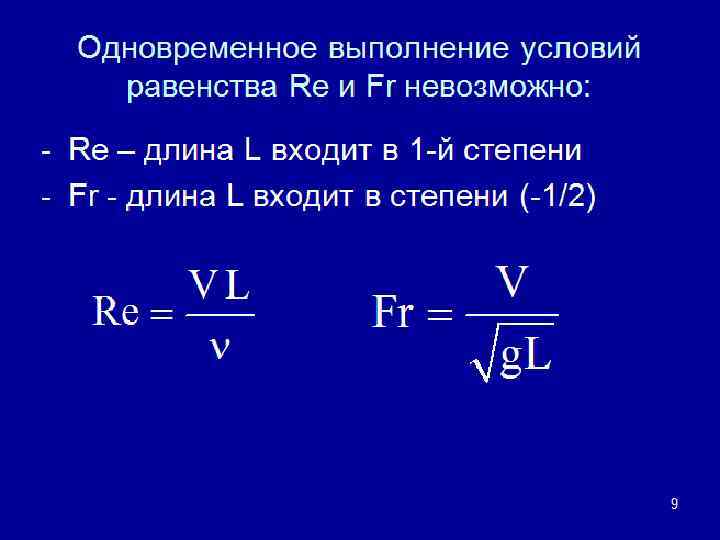

Моделирование гидродинамических сил Моделирование по числу Re • Вязкостные силы, которые определяют: – большую часть сопротивления воды движению судна – работу винта, рулей Моделирование по числу Fr • Силы невязкой природы определяющие волнообразование, создаваемое движущимся судном и связанное с ним сопротивление 10

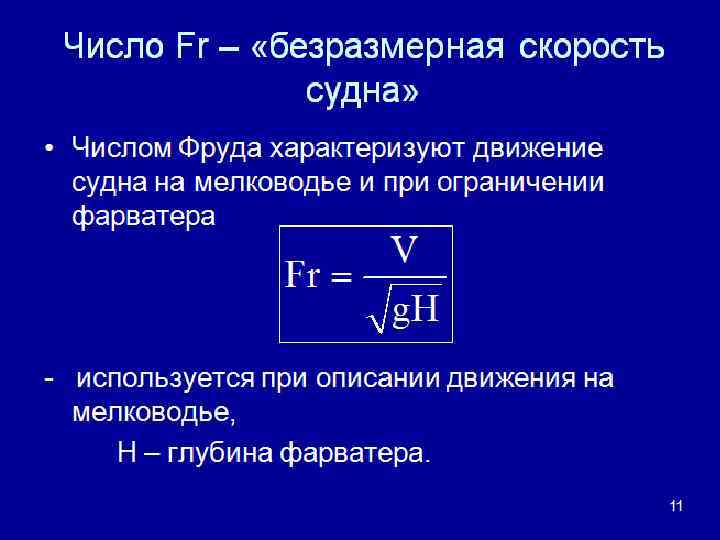

![Определение коэффициентов сил и моментов [дзета] и m зависят: – – от скорости потока](https://present5.com/presentation/69533458_252452574/image-13.jpg "Определение коэффициентов сил и моментов [дзета] и m зависят: – – от скорости потока")

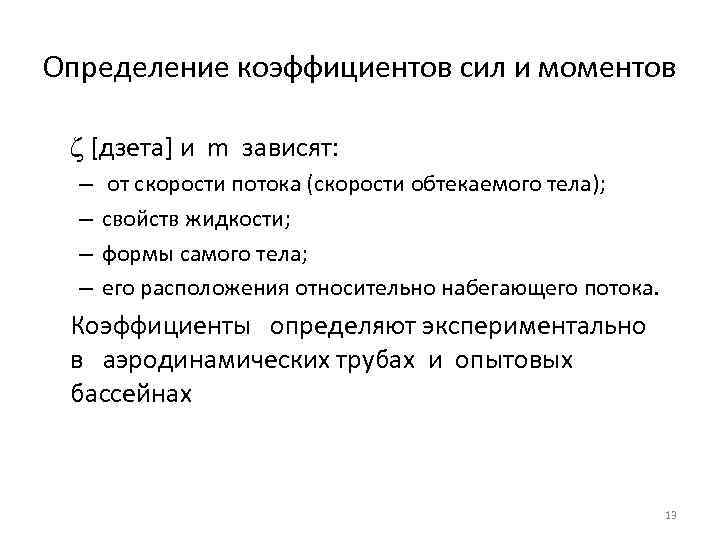

Определение коэффициентов сил и моментов [дзета] и m зависят: – – от скорости потока (скорости обтекаемого тела); свойств жидкости; формы самого тела; его расположения относительно набегающего потока. Коэффициенты определяют экспериментально в аэродинамических трубах и опытовых бассейнах 13
