1. Цифровые модели пространственной информации

1. Цифровые модели пространственной информации Сметанин О. А. , Иркутский государственный технический университет

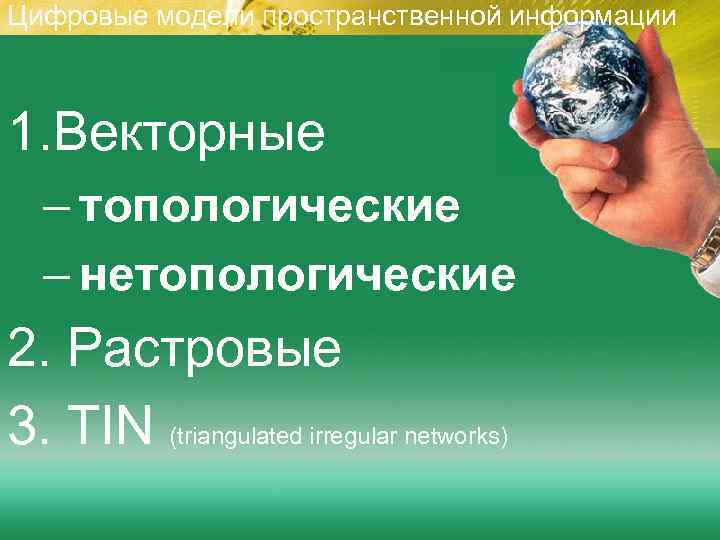

Цифровые модели пространственной информации 1. Векторные – топологические – нетопологические 2. Растровые 3. TIN (triangulated irregular networks)

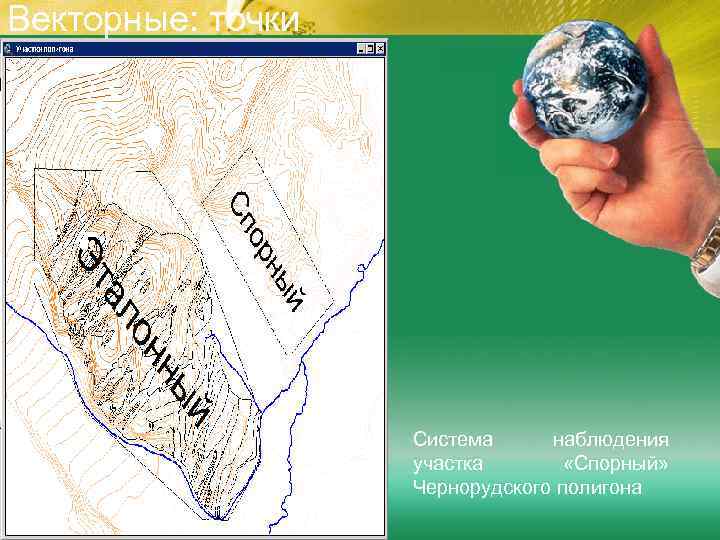

Векторные: точки Система наблюдения участка «Спорный» Чернорудского полигона

Векторные: линии Изолинии высот участков «Эталонный» и «Спорный» Чернорудского полигона

Векторные: полигоны Геологические контура приольхонья

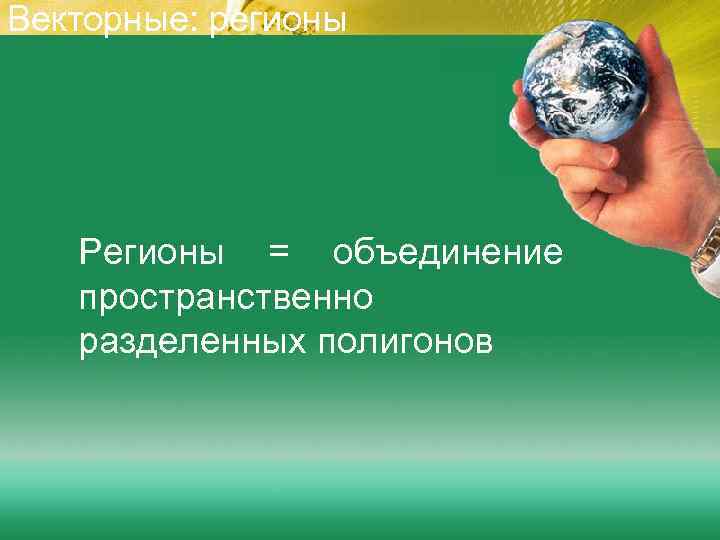

Векторные: регионы Регионы = объединение пространственно разделенных полигонов

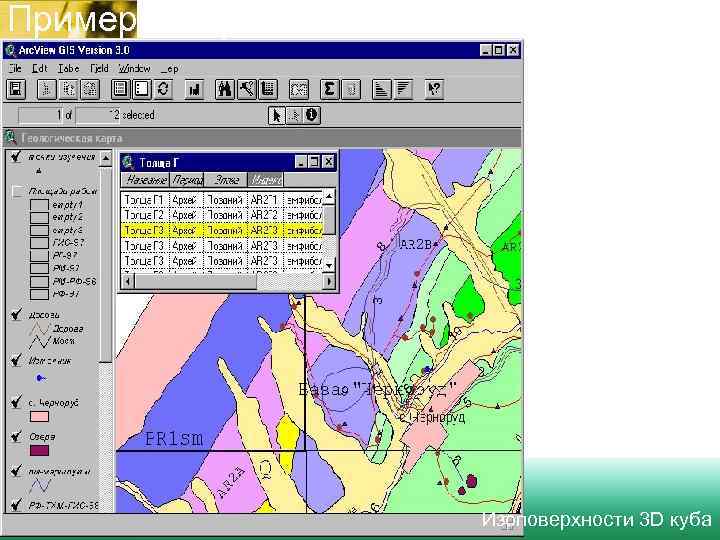

Пример векторной цифровой модели Векторная геологическая карта участка «Эталонный» Чернорудского полигона. Использовалась ГИС Arc. View.

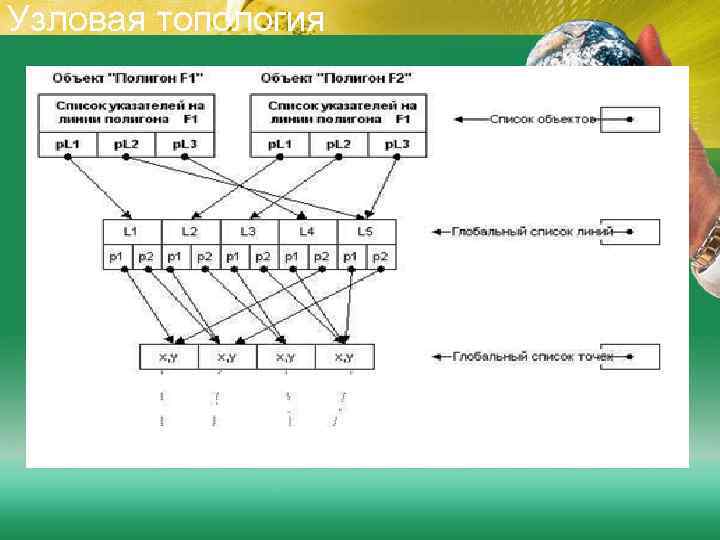

Узловая топология

Линейно-узловая топология

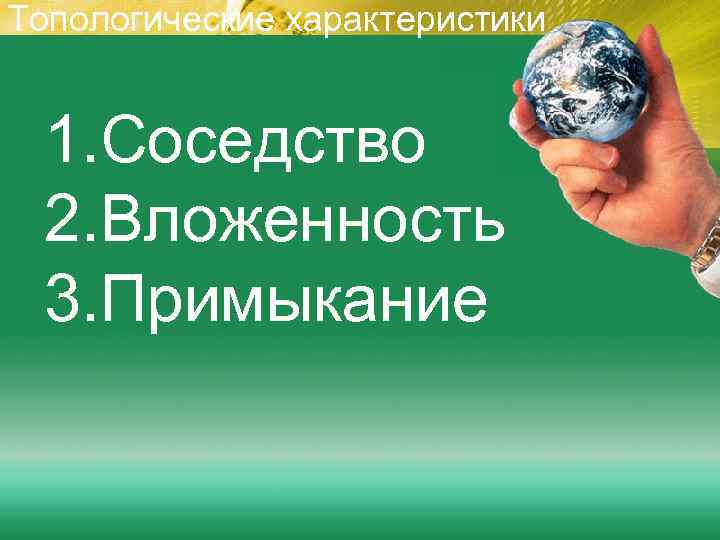

Топологические характеристики 1. Соседство 2. Вложенность 3. Примыкание

Межслойная топология

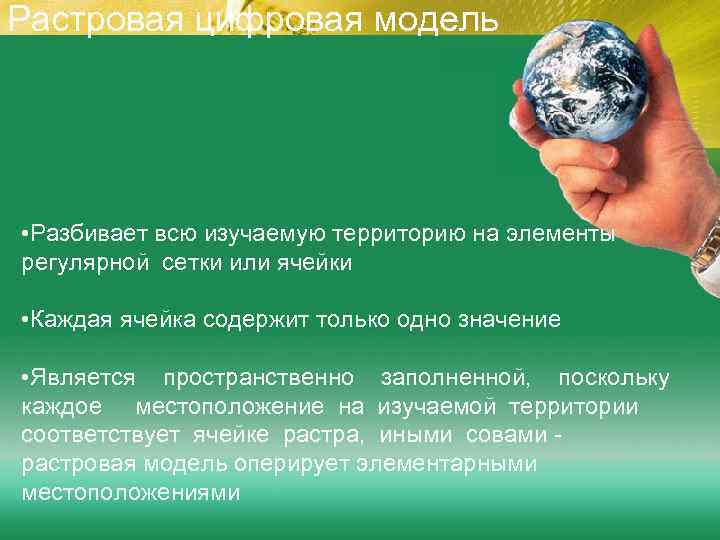

Растровая цифровая модель • Разбивает всю изучаемую территорию на элементы регулярной сетки или ячейки • Каждая ячейка содержит только одно значение • Является пространственно заполненной, поскольку каждое местоположение на изучаемой территории соответствует ячейке растра, иными совами - растровая модель оперирует элементарными местоположениями

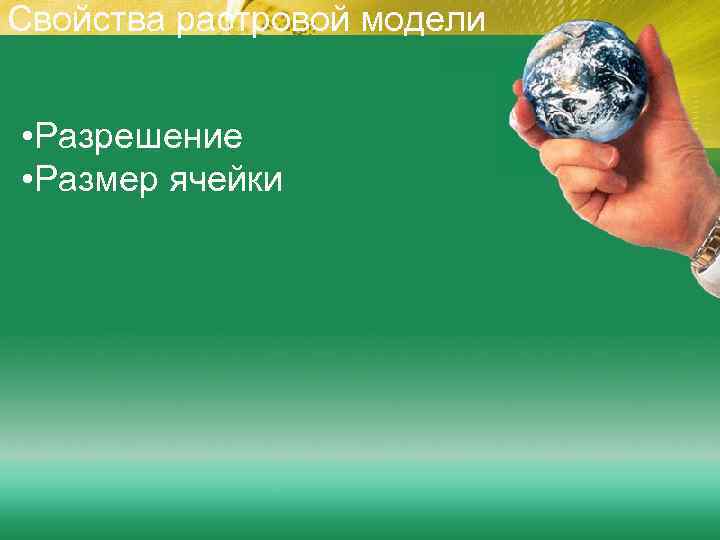

Свойства растровой модели • Разрешение • Размер ячейки

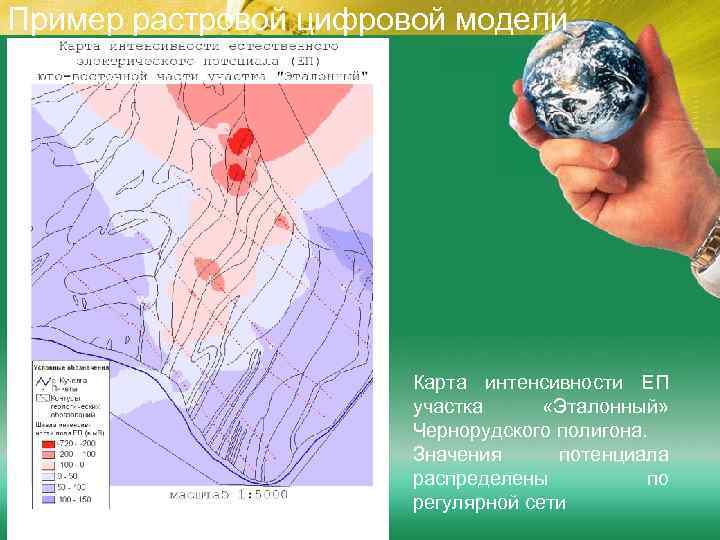

Пример растровой цифровой модели Карта интенсивности ЕП участка «Эталонный» Чернорудского полигона. Значения потенциала распределены по регулярной сети

Пример растровой цифровой модели ЦМР GTOPO 30

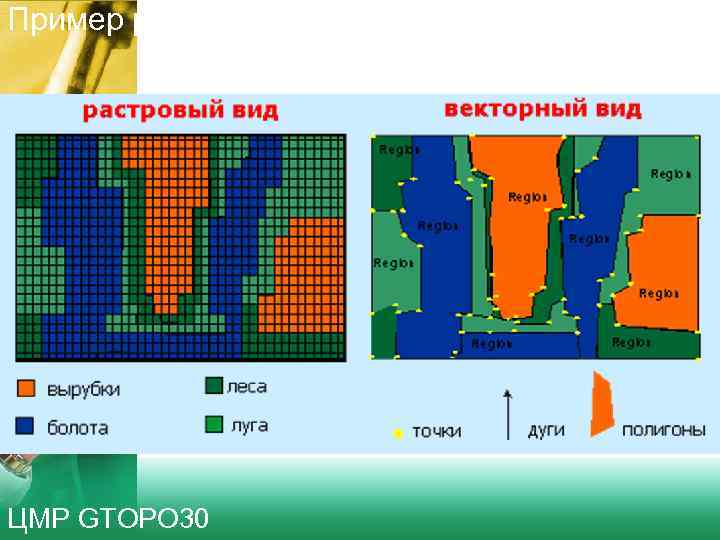

Сравнение растровой и векторной модели

Пример TIN Цифровая модель рельефа Чернорудского полигона в виде нерегулярной триангуляционной сети (TIN). Использовалась ГИС Arc. View и Arc/INFO

Пример 3 D куба Изоповерхности 3 D куба

Ссылки и ресурсы
