1 Что такое компьютер Компьютер это устройство

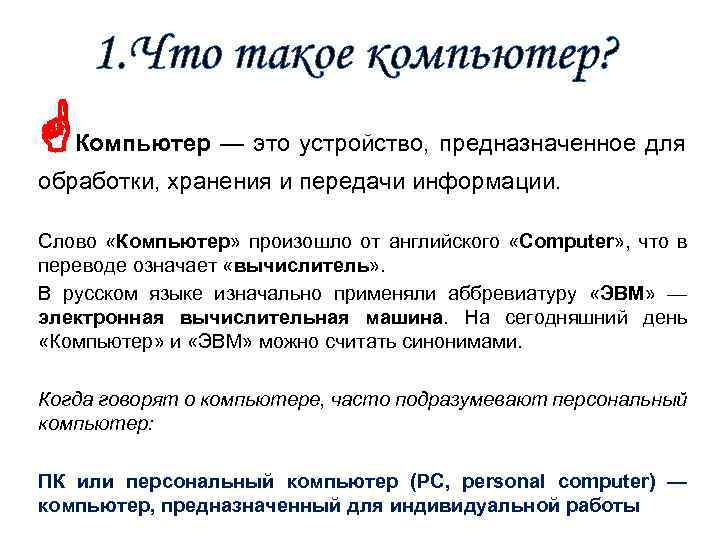

1. Что такое компьютер? Компьютер — это устройство, предназначенное для обработки, хранения и передачи информации. Слово «Компьютер» произошло от английского «Computer» , что в переводе означает «вычислитель» . В русском языке изначально применяли аббревиатуру «ЭВМ» — электронная вычислительная машина. На сегодняшний день «Компьютер» и «ЭВМ» можно считать синонимами. Когда говорят о компьютере, часто подразумевают персональный компьютер: ПК или персональный компьютер (PC, personal computer) — компьютер, предназначенный для индивидуальной работы

1. Что такое компьютер? Компьютер – как основное средство обработки информации можно рассматривать в двух аспектах: Øтехнические средства и аппаратура (Hardware ); устройства, т. е. Ø программные средства, т. е. программы (Software) Аппаратура Hard & Soft Программы

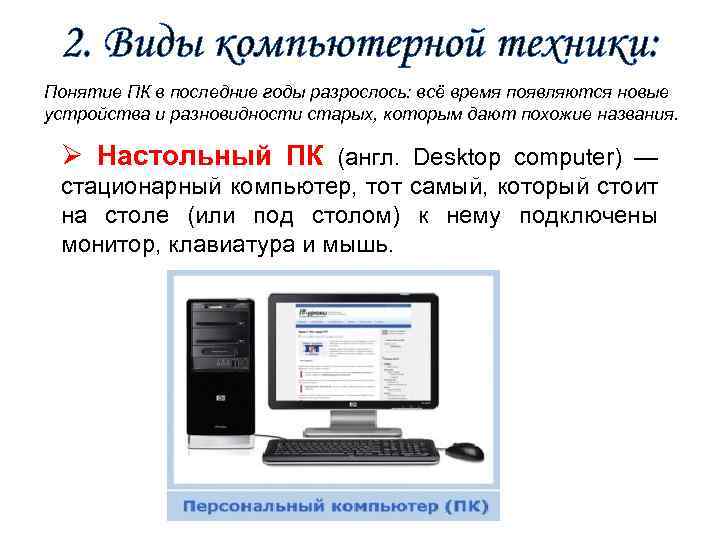

2. Виды компьютерной техники: Понятие ПК в последние годы разрослось: всё время появляются новые устройства и разновидности старых, которым дают похожие названия. Ø Настольный ПК (англ. Desktop computer) — стационарный компьютер, тот самый, который стоит на столе (или под столом) к нему подключены монитор, клавиатура и мышь.

2. Виды компьютерной техники: ØНоутбук (англ. Notebook — блокнот, второе название Laptop – «на коленях» ) — портативный переносной компьютер, содержит в одном корпусе все необходимые компоненты. В последнее время успешно конкурирует с настольным ПК.

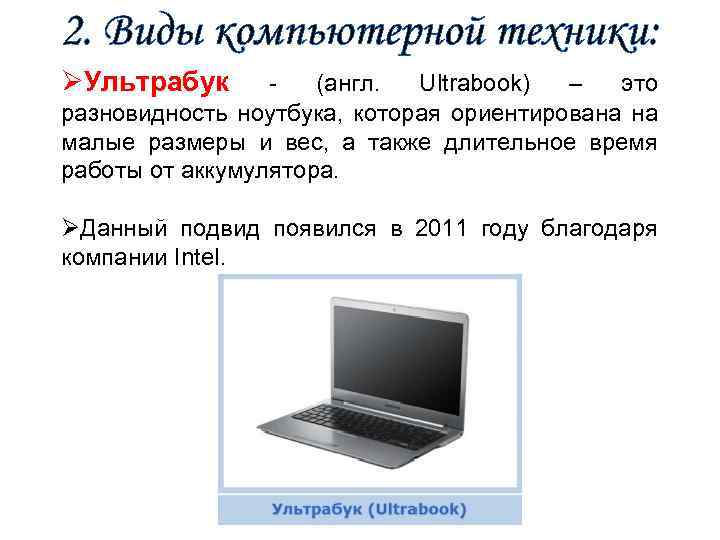

2. Виды компьютерной техники: ØУльтрабук - (англ. Ultrabook) – это разновидность ноутбука, которая ориентирована на малые размеры и вес, а также длительное время работы от аккумулятора. ØДанный подвид появился в 2011 году благодаря компании Intel.

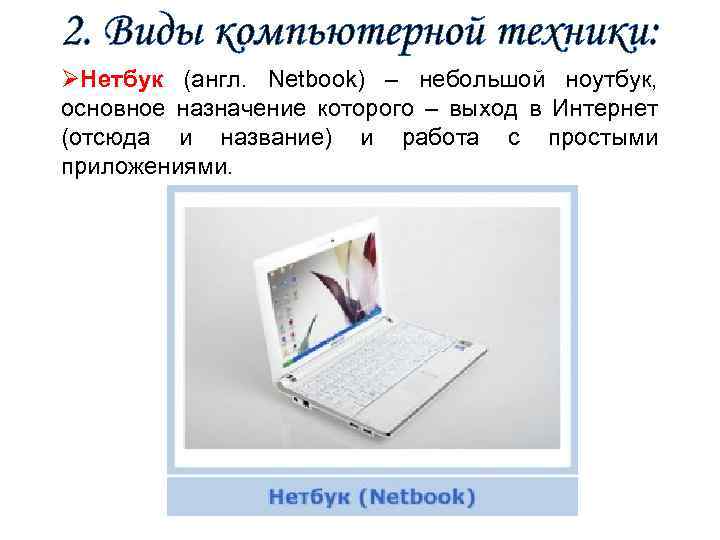

2. Виды компьютерной техники: ØНетбук (англ. Netbook) – небольшой ноутбук, основное назначение которого – выход в Интернет (отсюда и название) и работа с простыми приложениями.

2. Виды компьютерной техники: ØНетбук (англ. Netbook) – небольшой ноутбук, основное назначение которого – выход в Интернет (отсюда и название) и работа с простыми приложениями.

2. Виды компьютерной техники: ØПланшет (англ. Tablet computer — планшетный компьютер) – разновидность переносного компьютера с сенсорным экраном. Используется без клавиатуры, но зачастую есть возможность её присоединить. ØОсобенность планшета в компактности при достаточно большом экране. По размерам и весу он меньше чем нетбук (тоньше и легче).

2. Виды компьютерной техники: ØКПК (англ. PDA, Personal Digital Assistant – личный цифровой секретарь) — карманный компьютер, по размерам приблизительно с ладонь человека (одно из названий «наладонник» ). Если КПК совмещает функции компьютера и мобильного телефона, то его называют коммуникатором.

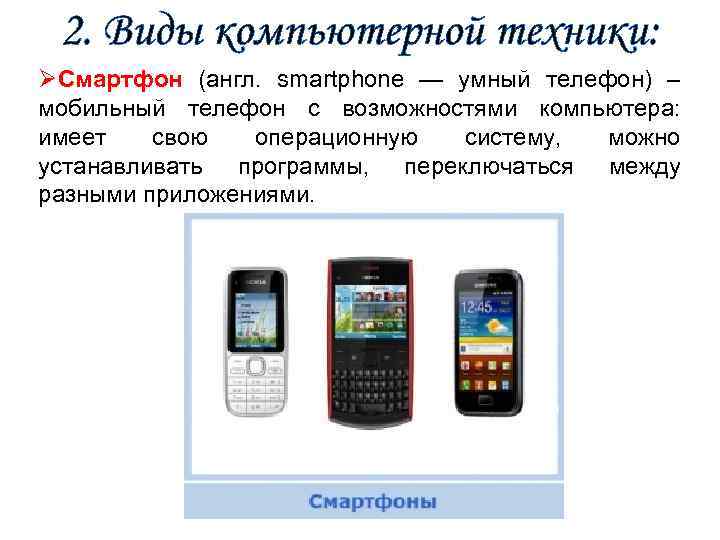

2. Виды компьютерной техники: ØСмартфон (англ. smartphone — умный телефон) – мобильный телефон с возможностями компьютера: имеет свою операционную систему, можно устанавливать программы, переключаться между разными приложениями.

Архитектура ЭВМ – это устройство и принципы взаимодействия всех частей ЭВМ.

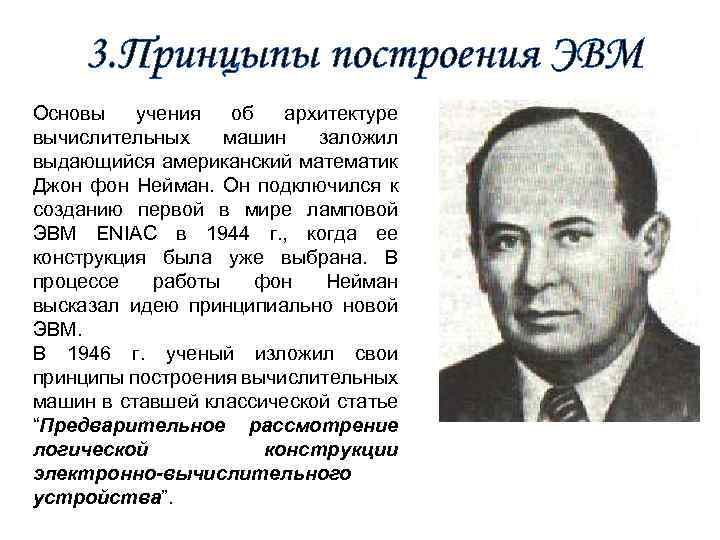

3. Принцыпы построения ЭВМ Основы учения об архитектуре вычислительных машин заложил выдающийся американский математик Джон фон Нейман. Он подключился к созданию первой в мире ламповой ЭВМ ENIAC в 1944 г. , когда ее конструкция была уже выбрана. В процессе работы фон Нейман высказал идею принципиально новой ЭВМ. В 1946 г. ученый изложил свои принципы построения вычислительных машин в ставшей классической статье “Предварительное рассмотрение логической конструкции электронно-вычислительного устройства”.

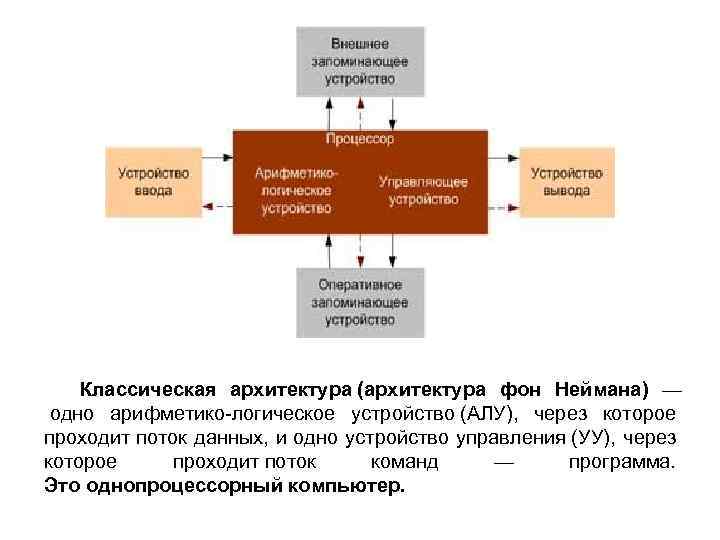

Классическая архитектура (архитектура фон Неймана) — одно арифметико-логическое устройство (АЛУ), через которое проходит поток данных, и одно устройство управления (УУ), через которое проходит поток команд — программа. Это однопроцессорный компьютер.

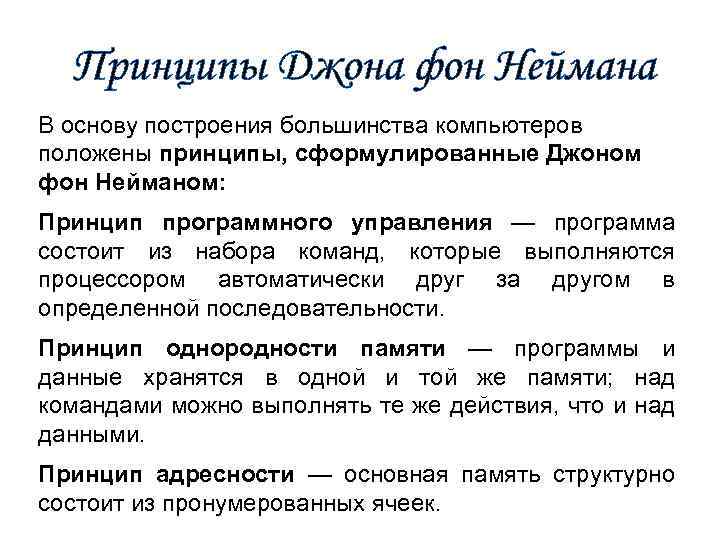

Принципы Джона фон Неймана В основу построения большинства компьютеров положены принципы, сформулированные Джоном фон Нейманом: Принцип программного управления — программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности. Принцип однородности памяти — программы и данные хранятся в одной и той же памяти; над командами можно выполнять те же действия, что и над данными. Принцип адресности — основная память структурно состоит из пронумерованных ячеек.

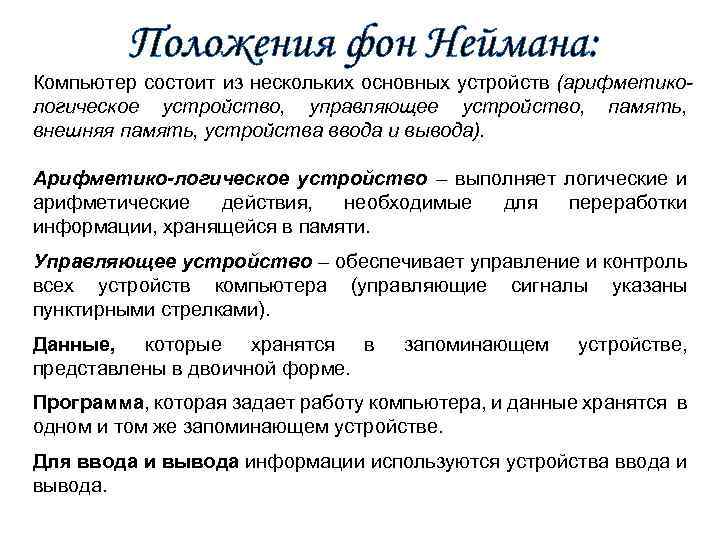

Положения фон Неймана: Компьютер состоит из нескольких основных устройств (арифметикологическое устройство, управляющее устройство, память, внешняя память, устройства ввода и вывода). Арифметико-логическое устройство – выполняет логические и арифметические действия, необходимые для переработки информации, хранящейся в памяти. Управляющее устройство – обеспечивает управление и контроль всех устройств компьютера (управляющие сигналы указаны пунктирными стрелками). Данные, которые хранятся в представлены в двоичной форме. запоминающем устройстве, Программа, которая задает работу компьютера, и данные хранятся в одном и том же запоминающем устройстве. Для ввода и вывода информации используются устройства ввода и вывода.

Магистрально-модульный принцип построения ЭВМ В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип. Модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами. Информационная связь между устройствами компьютера осуществляется через системную шину (другое название - системная магистраль). Шина - это кабель, состоящий из множества проводников.

Магистрально-модульный принцип построения ЭВМ Магистраль (системная шина) включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления, которые представляют собой многопроводные линии. К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией на машинном языке (последовательностями нулей и единиц в форме электрических импульсов).

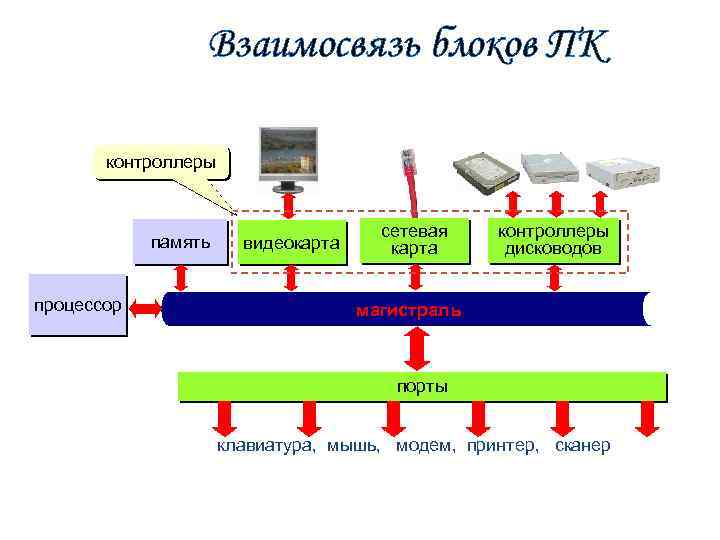

Взаимосвязь блоков ПК контроллеры память процессор видеокарта сетевая карта контроллеры дисководов магистраль порты клавиатура, мышь, модем, принтер, сканер

4. Как работает компьютер Когда компьютер выключен, все программы и данные хранятся на жестком диске. При включении компьютера и запуске программы, происходит следующее: 1. Программа с жесткого диска заносится в оперативную память и сообщает процессору, какие загрузить данные в оперативную память. 2. Процессор поочередно выполняет команды программы, порциями обрабатывая данные, взяв их из оперативной памяти.

4. Как работает компьютер 3. Когда данные обработаны, результат вычислений процессор возвращает в оперативную память и берет следующую порцию данных. 4. Результат работы программы возвращается на жесткий диск и сохраняется.

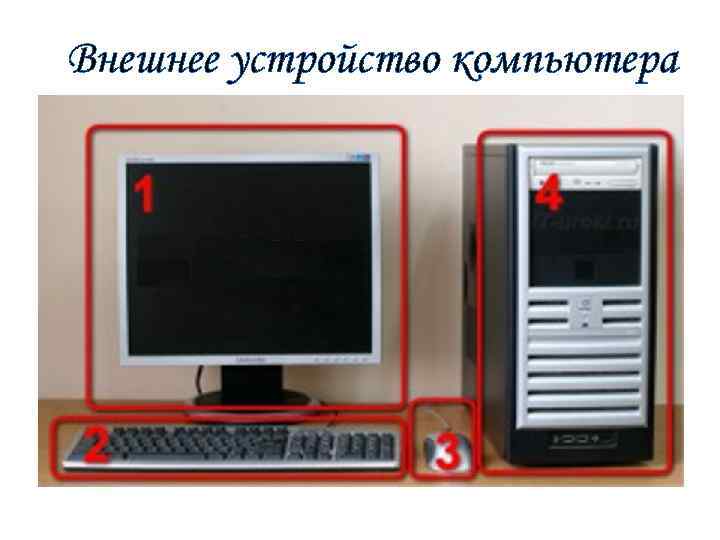

Внешнее устройство компьютера

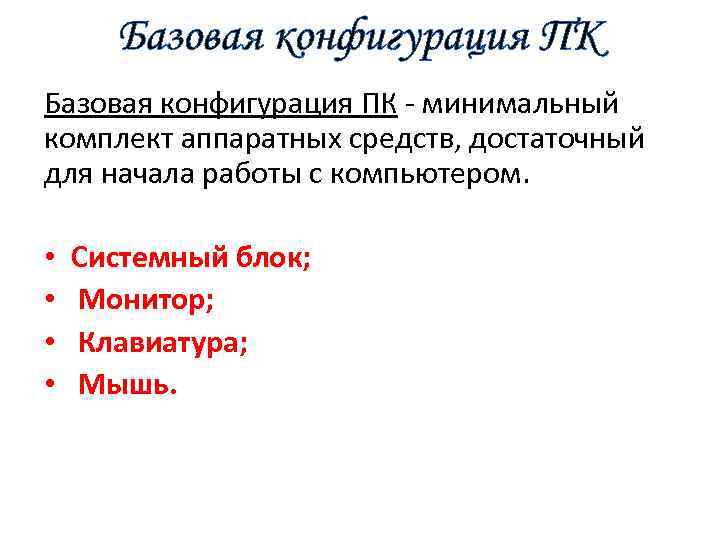

Базовая конфигурация ПК - минимальный комплект аппаратных средств, достаточный для начала работы с компьютером. • • Системный блок; Монитор; Клавиатура; Мышь.

Системный блок – это корпус, который содержит большинство компонентов компьютера и защищает их от внешних воздействий. К системному блоку подключаются все внешние компоненты, для этого на задней и передней панели имеются специальные разъёмы.

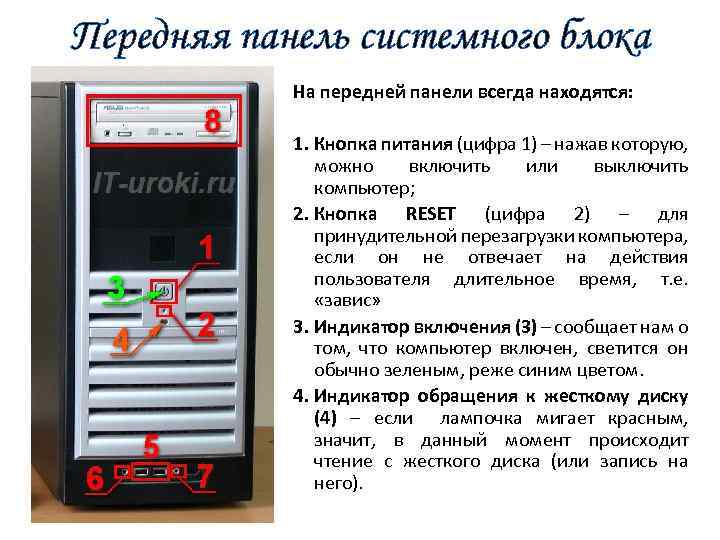

Передняя панель системного блока На передней панели всегда находятся: 1. Кнопка питания (цифра 1) – нажав которую, можно включить или выключить компьютер; 2. Кнопка RESET (цифра 2) – для принудительной перезагрузки компьютера, если он не отвечает на действия пользователя длительное время, т. е. «завис» 3. Индикатор включения (3) – сообщает нам о том, что компьютер включен, светится он обычно зеленым, реже синим цветом. 4. Индикатор обращения к жесткому диску (4) – если лампочка мигает красным, значит, в данный момент происходит чтение с жесткого диска (или запись на него).

Передняя панель системного блока На передней панели всегда находятся: 5. Разъёмы USB (5) – для подключения флэшнакопителей; 6. Разъём для наушников (6) – чтобы не тянуть шнур к задней панели корпуса; 7. Разъём для микрофона (7) –упростит подключение микрофона для голосового общения через Интернет. Оптический привод (8) – для считывания информации с дисков CD или DVD; Дисковод гибких дисков – для считывания информации с дискет (встречается уже гораздо реже, так как морально устарел);

Задняя панель системного блока Все разъёмы задней разделить на три группы: панели можно Разъем питания (цифра 1) – для подключения компьютера к электрической сети. В этот разъем вставляется шнур, на другом конце которого обычная штепсельная вилка (формата «Евро» ). Возле разъёма питания видна кнопка, которая отключает системный блок от электрической сети. Стандартные разъемы (2) – группа разъёмов, к которым можно подключить клавиатуру, мышь, аудиосистему, и другие внешние устройства. Дополнительные разъемы (3) – выводы от дополнительных внутренних устройств

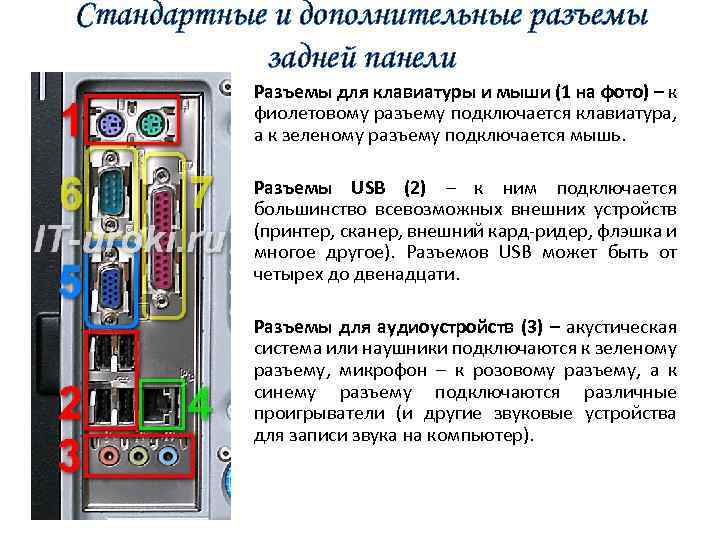

Стандартные и дополнительные разъемы задней панели Разъемы для клавиатуры и мыши (1 на фото) – к фиолетовому разъему подключается клавиатура, а к зеленому разъему подключается мышь. Разъемы USB (2) – к ним подключается большинство всевозможных внешних устройств (принтер, сканер, внешний кард-ридер, флэшка и многое другое). Разъемов USB может быть от четырех до двенадцати. Разъемы для аудиоустройств (3) – акустическая система или наушники подключаются к зеленому разъему, микрофон – к розовому разъему, а к синему разъему подключаются различные проигрыватели (и другие звуковые устройства для записи звука на компьютер).

Внутреннее устройство компьютера

Состав системного блока Материнская плата Лазерный дисковод Жесткий Диск HDD) ( Блок питания Видео карта Сетевая карта Звуковая карта

Системная плата Все компоненты компьютера связаны между собой одной самой большой печатной платой) её называют системной платой или материнской платой. Одни компоненты устанавливаются сразу в разъемы, находящиеся на системной плате, другие компоненты подключаются к ней с помощью специальных проводов в соответствующие разъемы, а устанавливаются в специальные отсеки корпуса.

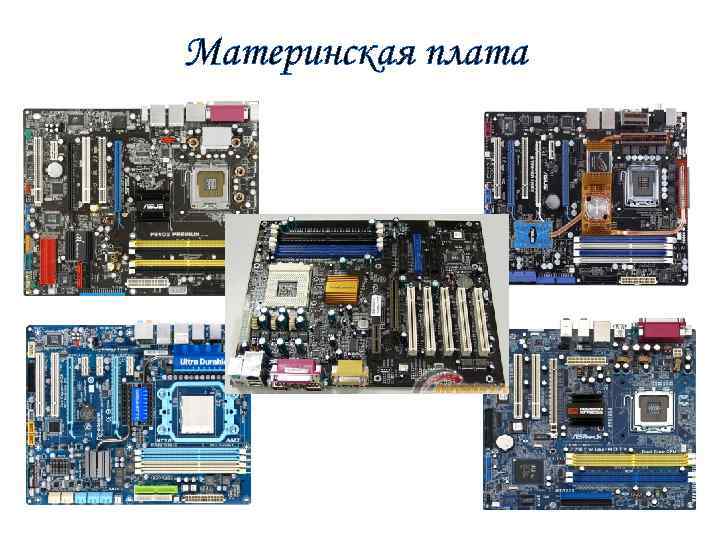

Материнская плата

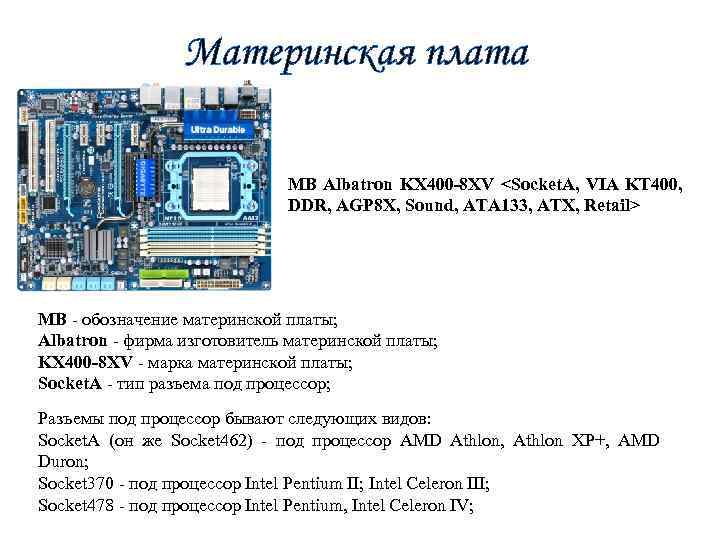

Материнская плата MB Albatron KX 400 -8 XV MB - обозначение материнской платы; Albatron - фирма изготовитель материнской платы; KX 400 -8 XV - марка материнской платы; Socket. A - тип разъема под процессор; Разъемы под процессор бывают следующих видов: Socket. A (он же Socket 462) - под процессор AMD Athlon, Athlon XP+, AMD Duron; Socket 370 - под процессор Intel Pentium II; Intel Celeron III; Socket 478 - под процессор Intel Pentium, Intel Celeron IV;

Материнская плата MB Albatron KX 400 -8 XV VIA - фирма изготовитель чипсета материнской платы; KT 400 - марка чипсета, 400 означает максимальную скорость (пропускную способность) передачи информации между северным и южным мостом чипсета материнской платы – 400 Мбайт/сек или 3200 Мбит/сек. Существуют и другие чипсеты с различной скорость, например KT 133//266//333; DDR - тип оперативной памяти (Double Data Rate - удвоенная срость передачи информации); AGP 8 x - наличие разъема для подключения видеокарт (Acselarated Grafic Port усиленный графический разъем, 8 х - его скорость, бывает 1 х);

Материнская плата MB Albatron KX 400 -8 XV Sound - интегрированная звуковая плата в материнскую; ATA 133 - интерфейс жесткого диска, где 133 – максимальная способность контроллера установленного на материнской плате - 133 Мбит/cек, (бывает 6600); АТХ - форм фактор материнской платы, говорит о количестве разъемов, габаритах, системе питания материнской платы; Retail - "коробочная" версия материнской платы (т. е. в комплекте описание, паспорт, программное обеспечение, дополнительные комплектующие такие как шлейф для жесткого диска, флоппи дисковода и прочее), существует и ОЕМ версия - для заводом сборщиком ПК без дополнительных аксессуаров.

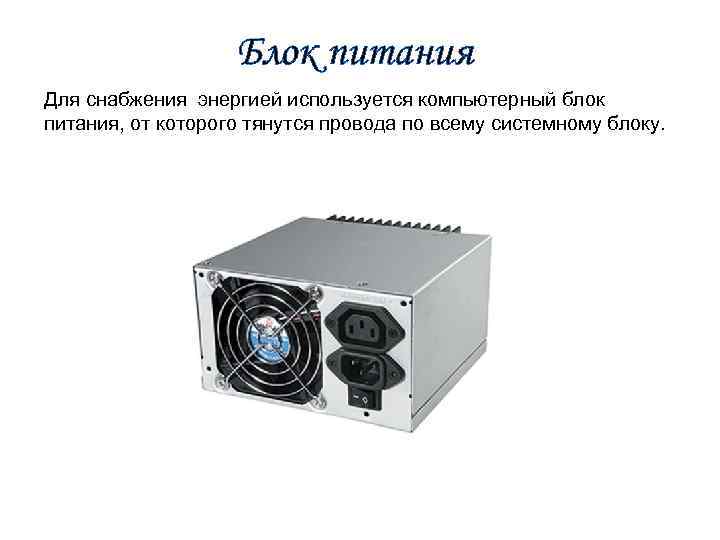

Блок питания Для снабжения энергией используется компьютерный блок питания, от которого тянутся провода по всему системному блоку.

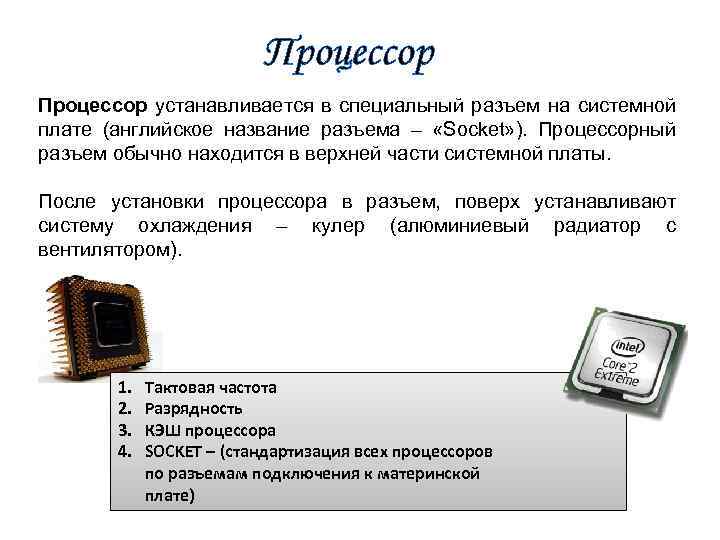

Процессор устанавливается в специальный разъем на системной плате (английское название разъема – «Socket» ). Процессорный разъем обычно находится в верхней части системной платы. После установки процессора в разъем, поверх устанавливают систему охлаждения – кулер (алюминиевый радиатор с вентилятором). 1. 2. 3. 4. Тактовая частота Разрядность КЭШ процессора SOCKET – (стандартизация всех процессоров по разъемам подключения к материнской плате)

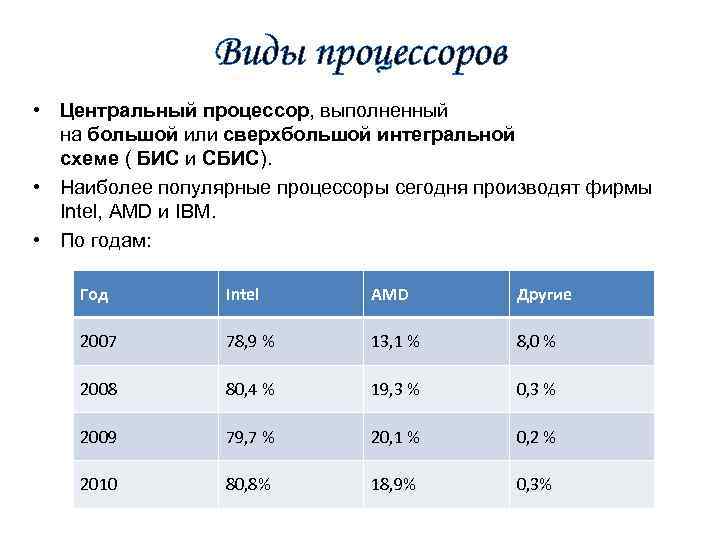

Виды процессоров • Центральный процессор, выполненный на большой или сверхбольшой интегральной схеме ( БИС и СБИС). • Наиболее популярные процессоры сегодня производят фирмы Intel, AMD и IBM. • По годам: Год Intel AMD Другие 2007 78, 9 % 13, 1 % 8, 0 % 2008 80, 4 % 19, 3 % 0, 3 % 2009 79, 7 % 20, 1 % 0, 2 % 2010 80, 8% 18, 9% 0, 3%

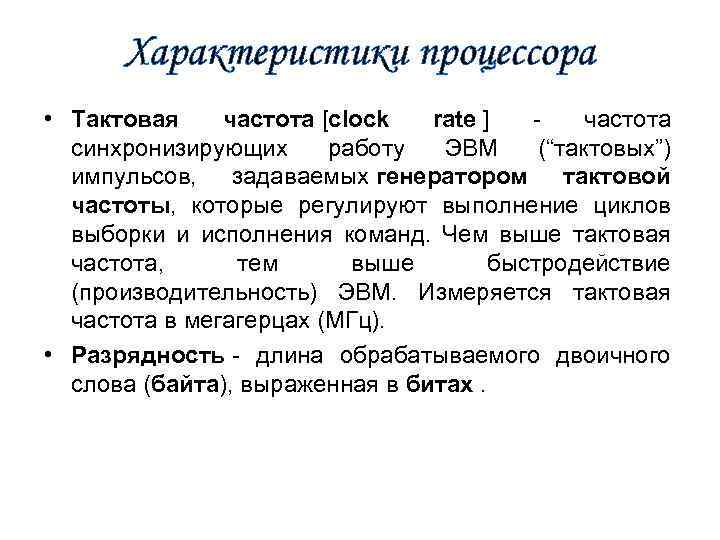

Характеристики процессора • Тактовая частота [clock rate ] - частота синхронизирующих работу ЭВМ (“тактовых”) импульсов, задаваемых генератором тактовой частоты, которые регулируют выполнение циклов выборки и исполнения команд. Чем выше тактовая частота, тем выше быстродействие (производительность) ЭВМ. Измеряется тактовая частота в мегагерцах (МГц). • Разрядность - длина обрабатываемого двоичного слова (байта), выраженная в битах.

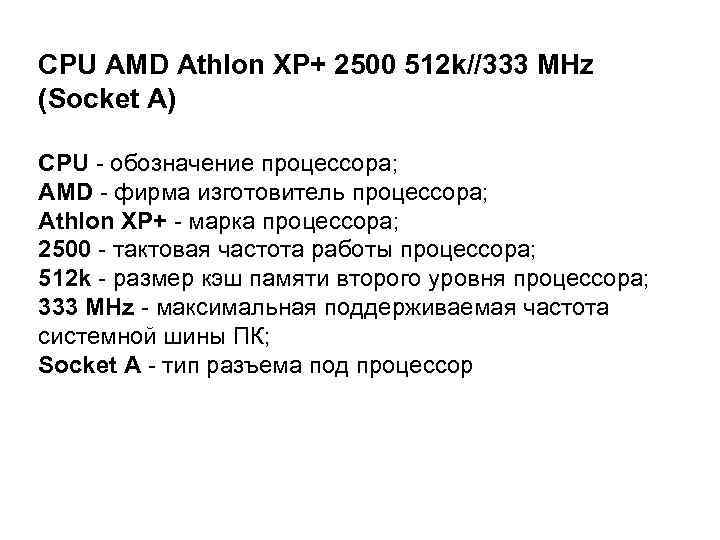

CPU AMD Athlon XP+ 2500 512 k//333 MHz (Soсket A) CPU - обозначение процессора; AMD - фирма изготовитель процессора; Athlon XP+ - марка процессора; 2500 - тактовая частота работы процессора; 512 k - размер кэш памяти второго уровня процессора; 333 MHz - максимальная поддерживаемая частота системной шины ПК; Soсket A - тип разъема под процессор

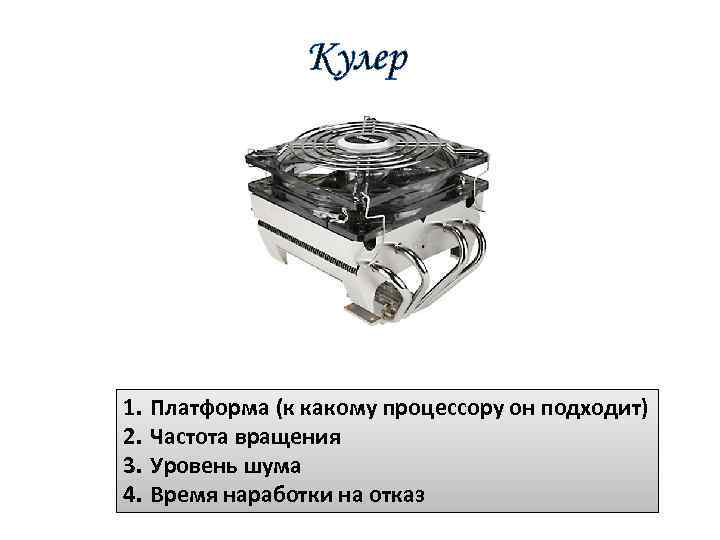

Кулер 1. 2. 3. 4. Платформа (к какому процессору он подходит) Частота вращения Уровень шума Время наработки на отказ

Оперативная память (ОЗУ), как и процессор, устанавливается в специальные разъемы на системной плате. Оперативная память выполнена в виде небольшой печатной платы с установленными на неё микросхемами памяти, всю эту конструкцию называют «модулем памяти» . Из-за специфичной формы платы, её называют «планкой» .

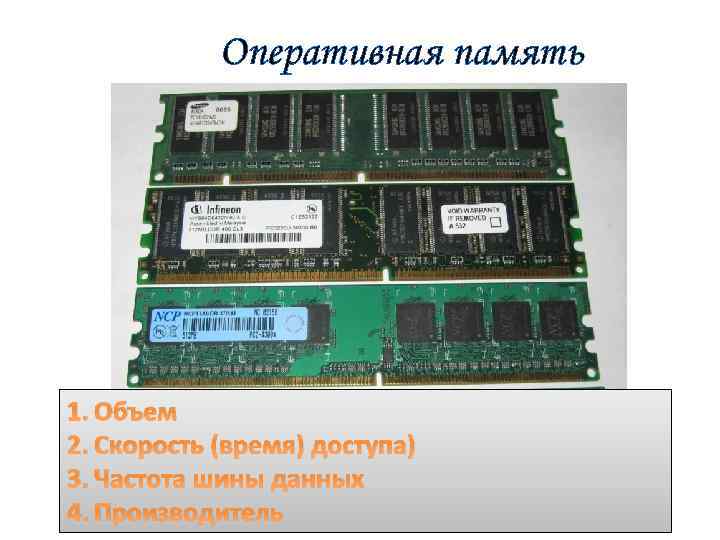

Оперативная память 1. Объем 2. Скорость (время) доступа) 3. Частота шины данных 4. Производитель

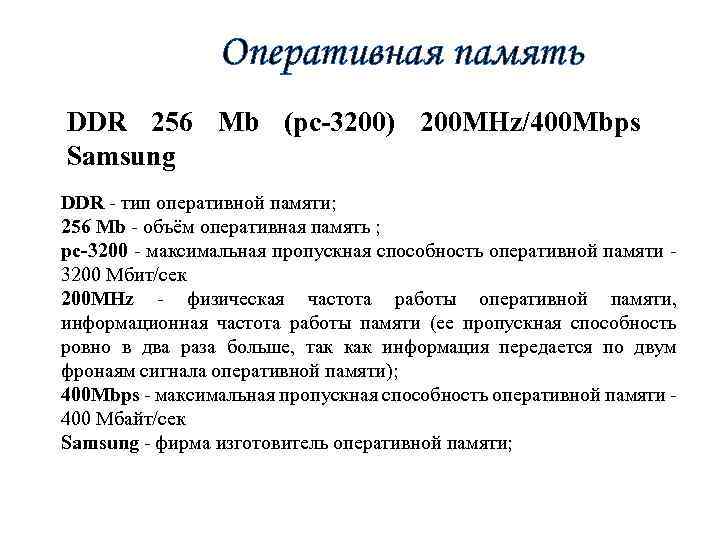

Оперативная память DDR 256 Mb (pc-3200) 200 MHz/400 Mbps Samsung DDR - тип оперативной памяти; 256 Mb - объём оперативная память ; pc-3200 - максимальная пропускная способность оперативной памяти 3200 Мбит/сек 200 MHz - физическая частота работы оперативной памяти, информационная частота работы памяти (ее пропускная способность ровно в два раза больше, так как информация передается по двум фронаям сигнала оперативной памяти); 400 Mbps - максимальная пропускная способность оперативной памяти 400 Мбайт/сек Samsung - фирма изготовитель оперативной памяти;

Видеокарта (видеоадаптер, графический адаптер, графическая карта, графическая плата и т. д. ) предназначена для обработки графических объектов, которые выводятся в виде/форме изображения на экране монитора. 1. Тактовая частота видеочипа 2. Скорость заполнения - с какой скоростью видеочип способен отрисовывать пиксели. 3. Шейдеры (пиксельные, вершинные, универсальные) скорость обработки видеоинформации 4. Объем видеопамяти 5. Частота видеопамяти

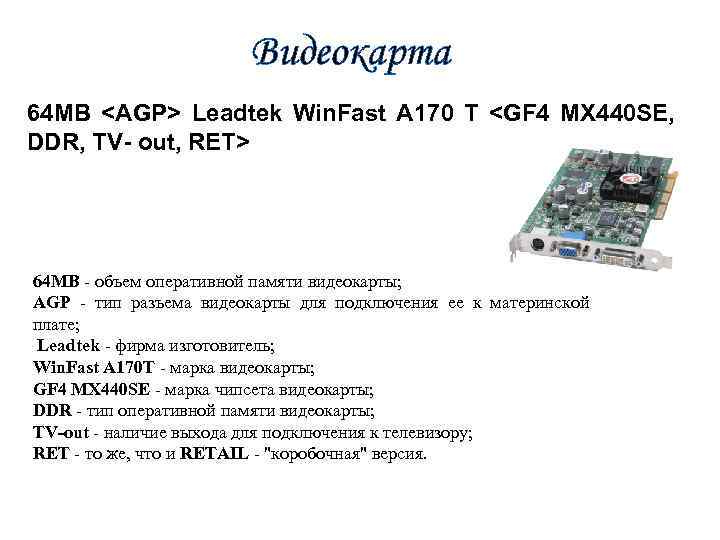

Видеокарта 64 MB Leadtek Win. Fast A 170 T 64 MB - объем оперативной памяти видеокарты; AGP - тип разъема видеокарты для подключения ее к материнской плате; Leadtek - фирма изготовитель; Win. Fast A 170 T - марка видеокарты; GF 4 MX 440 SE - марка чипсета видеокарты; DDR - тип оперативной памяти видеокарты; TV-out - наличие выхода для подключения к телевизору; RET - то же, что и RETAIL - "коробочная" версия.

Звуковая карта (звуковой адаптер) обрабатывает звук и выводит его на акустические системы (колонки) или наушники. 1. Диапазон частот 2. Отношение «Сигнал» / «Шум» 3. Производительность

Сетевая карта (сетевой адаптер) предназначена для подключения компьютера к компьютерной сети. 1. 2. 3. 4. Тип шины данных (ISA, PCI) Тип сети к которой подключаемся Стоимость Поддержка ОС

Жесткий диск (винчестер) На жестком диске хранятся все программы и данные компьютера. Жесткий диск в отличие от предыдущих компонентов, не устанавливается на системную плату, а крепится в специальном отсеке корпуса системного блока.

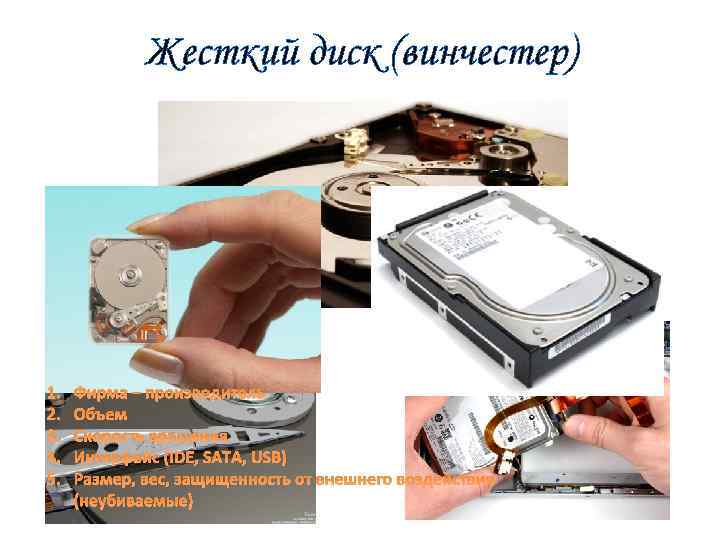

Жесткий диск (винчестер) 1. 2. 3. 4. 5. Фирма – производитель Объем Скорость вращения Интерфейс (IDE, SATA, USB) Размер, вес, защищенность от внешнего воздействия (неубиваемые)

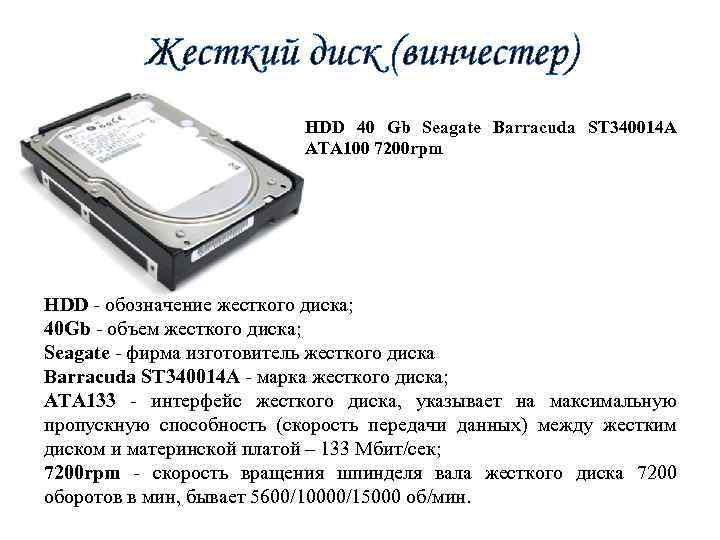

Жесткий диск (винчестер) HDD 40 Gb Seagate Barracuda ST 340014 А ATA 100 7200 rpm HDD - обозначение жесткого диска; 40 Gb - объем жесткого диска; Seagate - фирма изготовитель жесткого диска Barracuda ST 340014 А - марка жесткого диска; ATA 133 - интерфейс жесткого диска, указывает на максимальную пропускную способность (скорость передачи данных) между жестким диском и материнской платой – 133 Мбит/cек; 7200 rpm - скорость вращения шпинделя вала жесткого диска 7200 оборотов в мин, бывает 5600/10000/15000 об/мин.

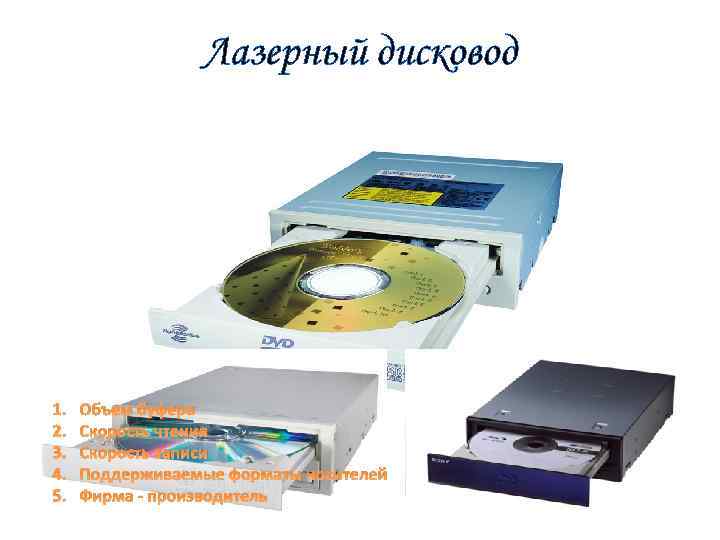

Лазерный дисковод 1. 2. 3. 4. 5. Объем буфера Скорость чтения Скорость записи Поддерживаемые форматы носителей Фирма - производитель

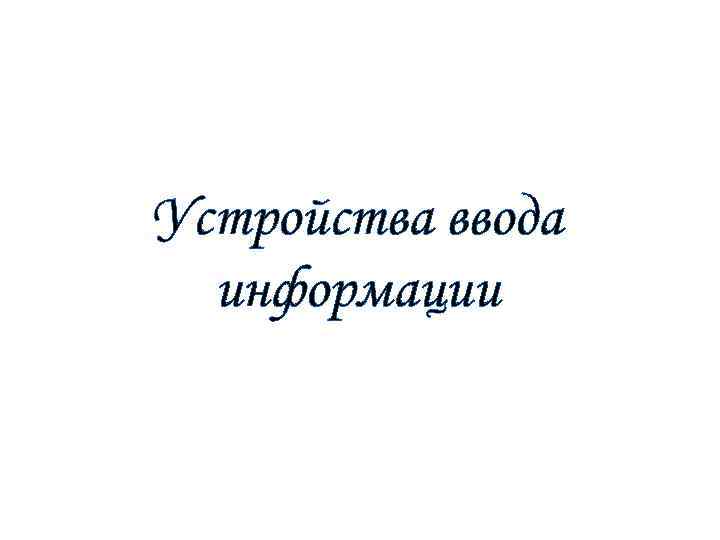

Устройства ввода информации

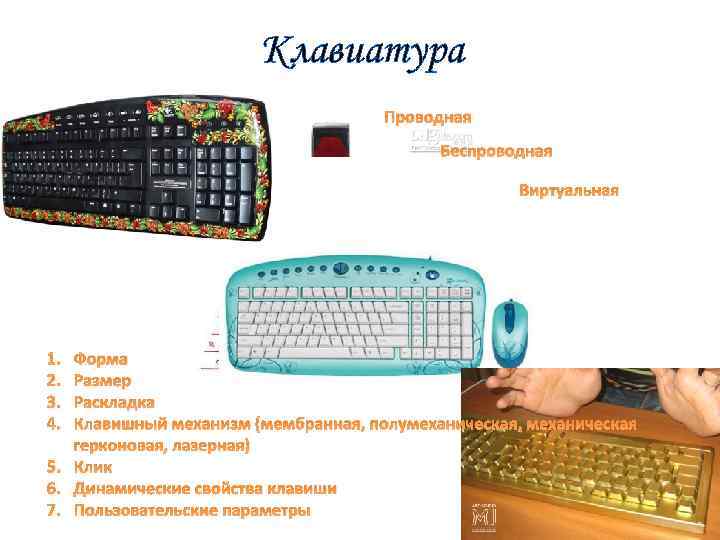

Клавиатура Проводная Беспроводная Виртуальная 1. 2. 3. 4. Форма Размер Раскладка Клавишный механизм (мембранная, полумеханическая, механическая герконовая, лазерная) 5. Клик 6. Динамические свойства клавиши 7. Пользовательские параметры

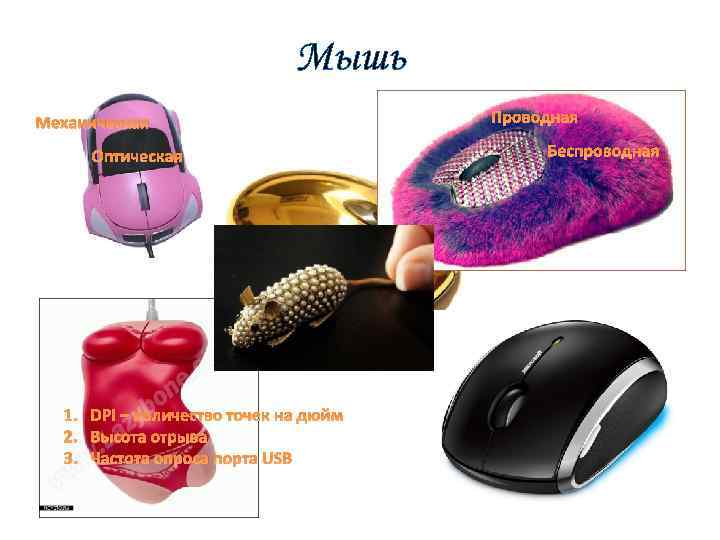

Мышь Механическая Оптическая 1. DPI – количество точек на дюйм 2. Высота отрыва 3. Частота опроса порта USB Проводная Беспроводная

Сканер

Графический планшет – устройство для ввода графической информации, рукописного текста с помощью специальной ручки.

Видеокамера

Веб-камера – устройство для ввода в память компьютера видеоинформации в режиме реального времени. Используется для организации видеоконференций.

Цифровой фотоаппарат

Микрофон – устройства для ввода звуковой информации. Микрофон подключается к звуковой карте, которая преобразует звук в цифровую форму

Устройства вывода

Монитор ЭЛТ ЖК монитор Размер экрана 1. 2. 3. 4. 5. Разрешение экрана Частота обновления Размер точки (зерно) Яркость Защита 1. 2. 3. 4. 5. 6. Разрешение экрана Частота обновления Размер точки (зерно) Яркость Угол обзора Время отклика

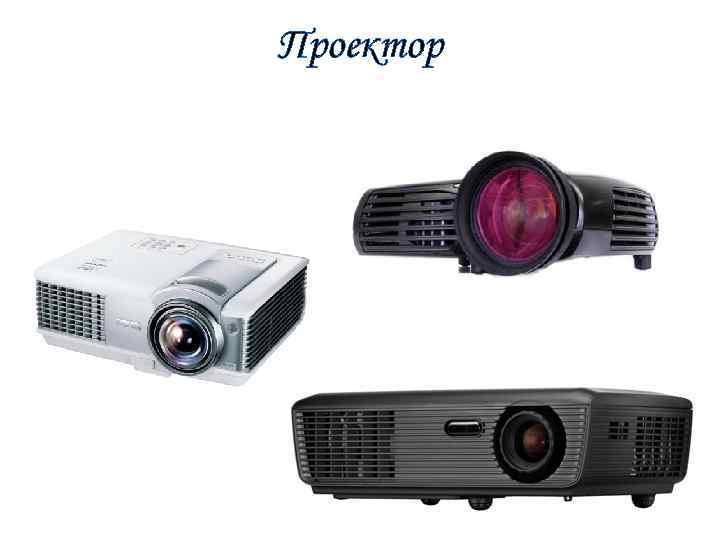

Проектор

Принтер Матричный Струйный Лазерный 1. 2. 3. 4. 5. 6. Разрешающая способность Скорость печати Объем встроенной памяти Способ подключения к ПК Способ подачи бумаги Ресурс катриджа

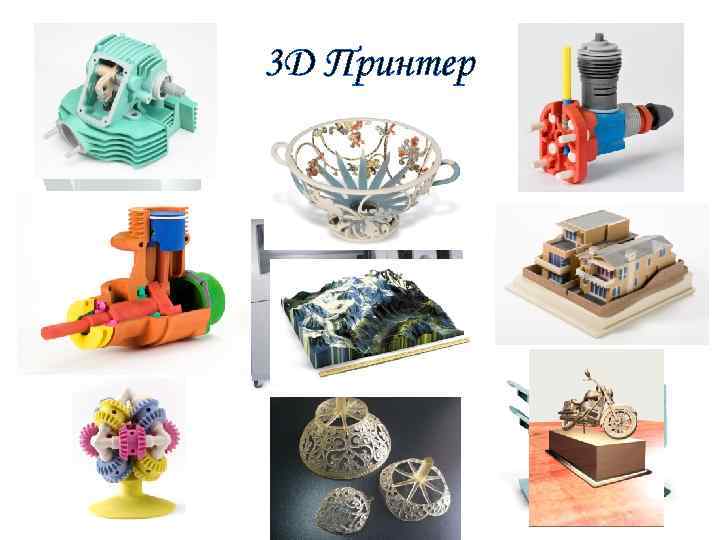

3 D Принтер

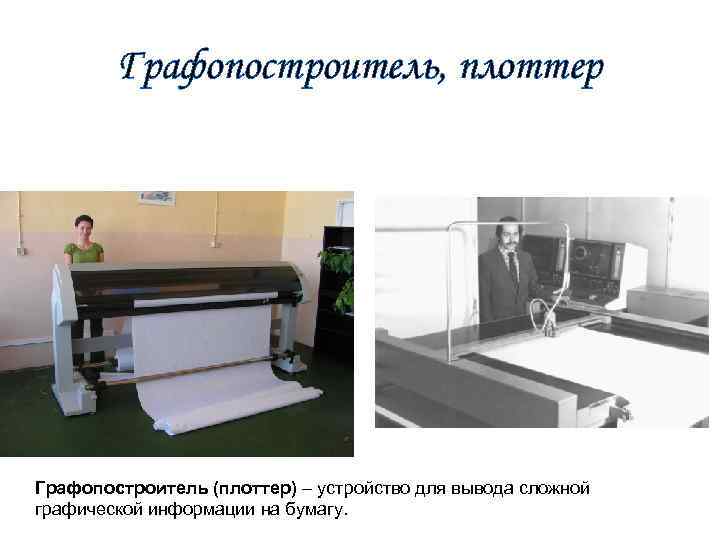

Графопостроитель, плоттер Графопостроитель (плоттер) – устройство для вывода сложной графической информации на бумагу.

Наушники, колонки Акустические колонки и наушники – устройства для вывода звуковой информации

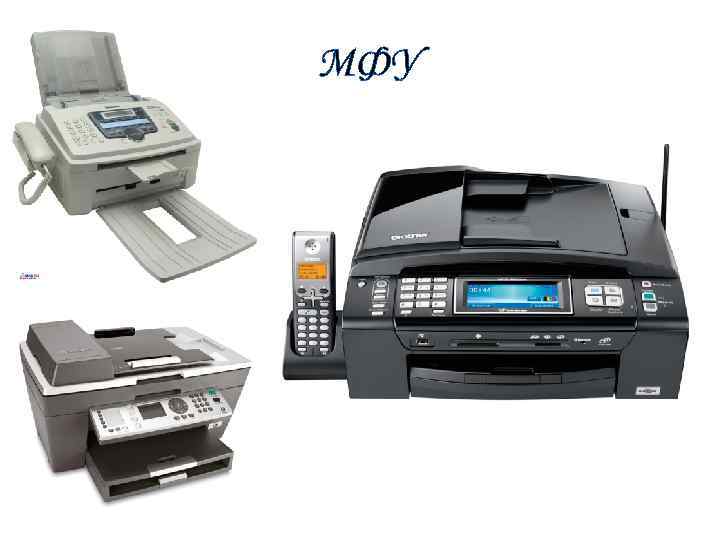

МФУ

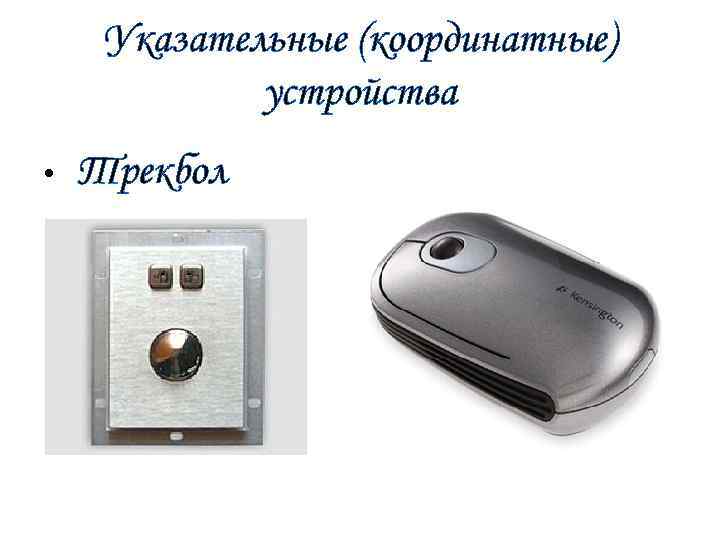

Указательные (координатные) устройства • Трекбол

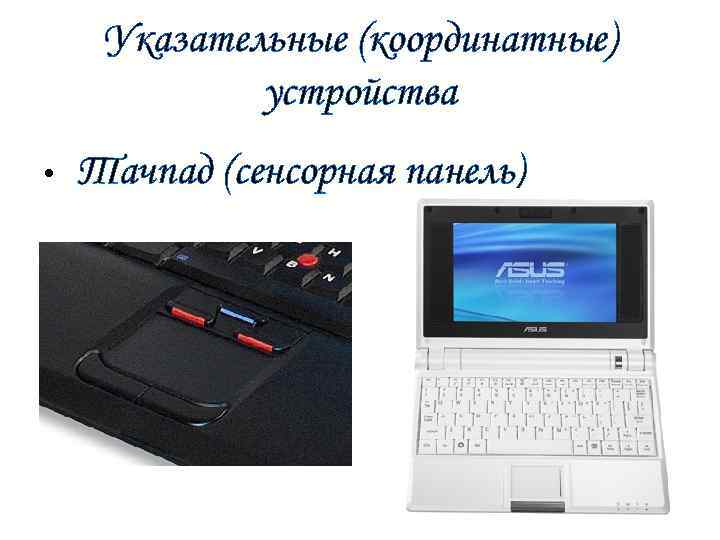

Указательные (координатные) устройства • Тачпад (сенсорная панель)

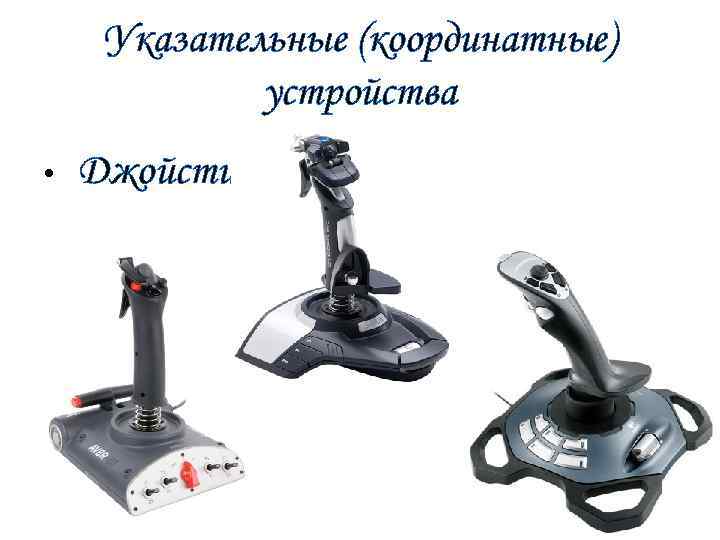

Указательные (координатные) устройства • Джойстик

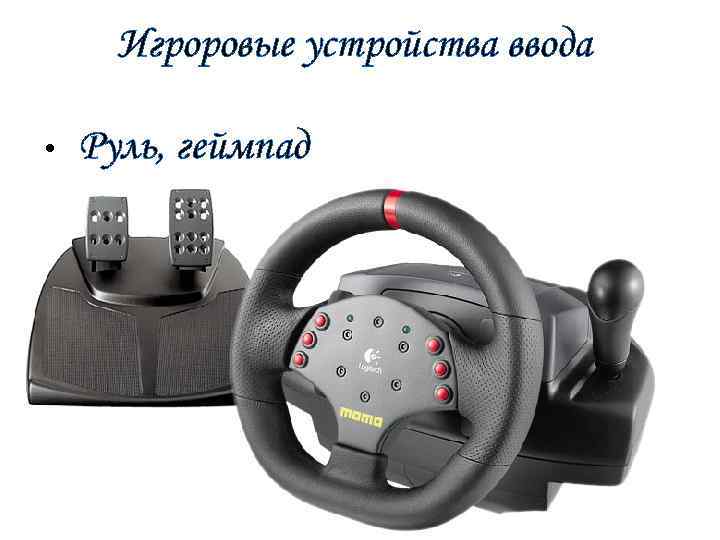

Игроровые устройства ввода • Руль, геймпад

Игроровые устройства ввода • Руль, геймпад

Модем - это устройство для приёма, передачи данных через телефонную сеть.

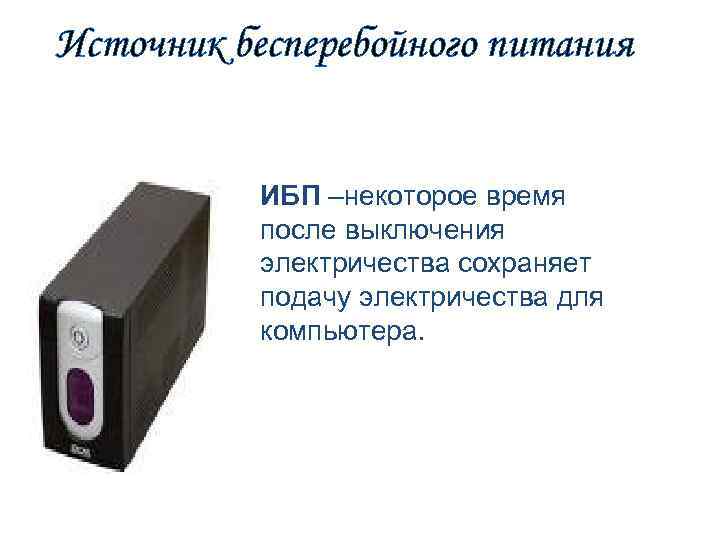

Источник бесперебойного питания ИБП –некоторое время после выключения электричества сохраняет подачу электричества для компьютера.
