Цели и задачи работы 1. Провести анализ конструкции крупнокалиберного пулемета ДШК; 2. Изучить принцип работы исполнительных механизмов образца; 3. Создать трехмерную модель образца, используя программы САПР. 2

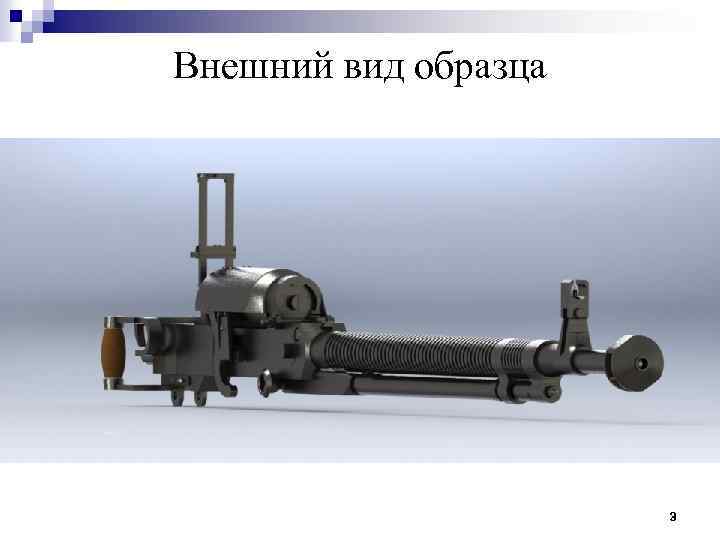

Внешний вид образца 3

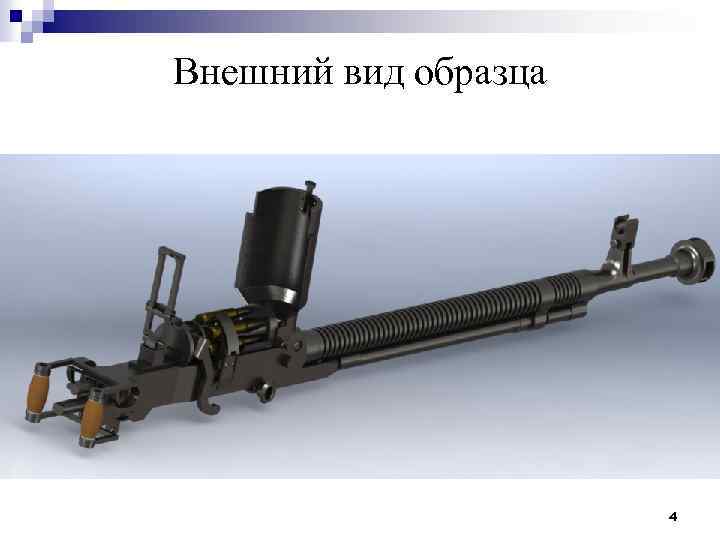

Внешний вид образца 4

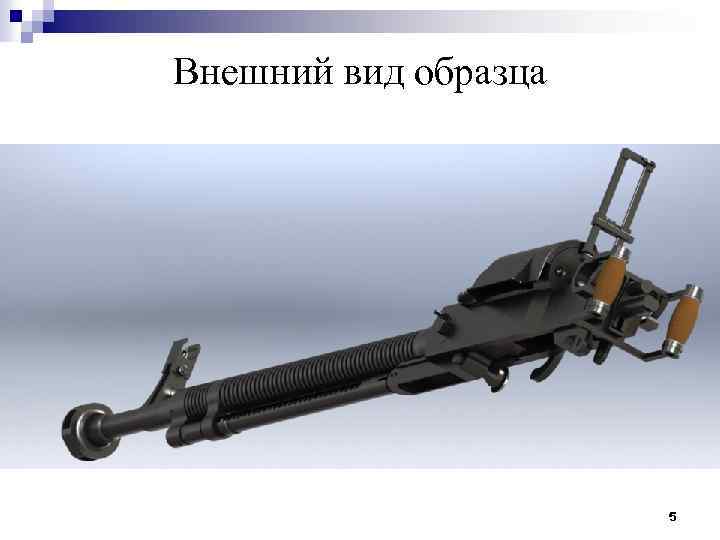

Внешний вид образца 5

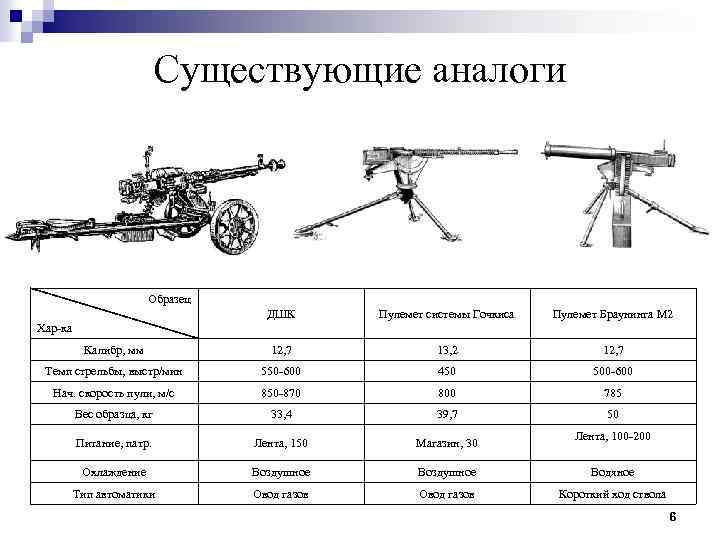

Существующие аналоги Образец ДШК Пулемет системы Гочкиса Пулемет Браунинга M 2 Калибр, мм 12, 7 13, 2 12, 7 Темп стрельбы, выстр/мин 550 -600 450 500 -600 Нач. скорость пули, м/с 850 -870 800 785 Вес образца, кг 33, 4 39, 7 50 Питание, патр. Лента, 150 Магазин, 30 Охлаждение Воздушное Водяное Тип автоматики Овод газов Короткий ход ствола Хар-ка Лента, 100 -200 6

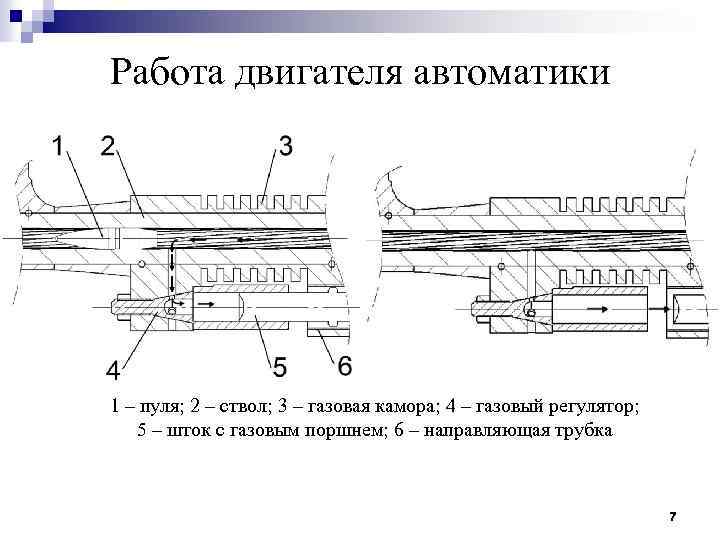

Работа двигателя автоматики 1 – пуля; 2 – ствол; 3 – газовая камора; 4 – газовый регулятор; 5 – шток с газовым поршнем; 6 – направляющая трубка 7

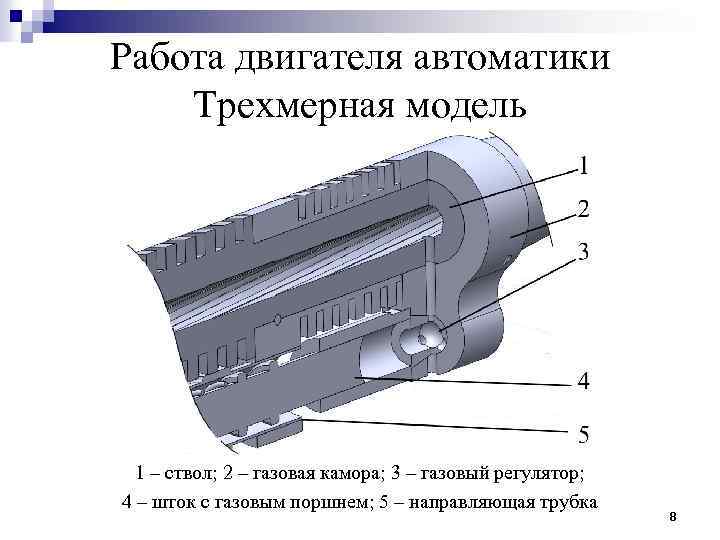

Работа двигателя автоматики Трехмерная модель 1 – ствол; 2 – газовая камора; 3 – газовый регулятор; 4 – шток с газовым поршнем; 5 – направляющая трубка 8

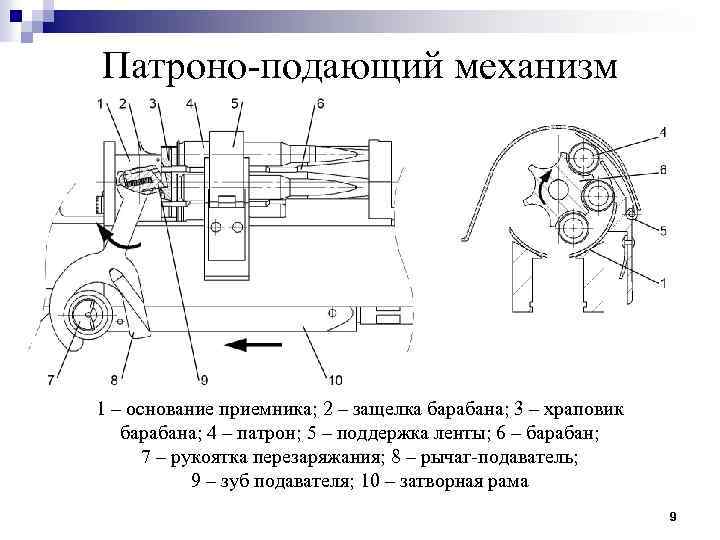

Патроно-подающий механизм 1 – основание приемника; 2 – защелка барабана; 3 – храповик барабана; 4 – патрон; 5 – поддержка ленты; 6 – барабан; 7 – рукоятка перезаряжания; 8 – рычаг-подаватель; 9 – зуб подавателя; 10 – затворная рама 9

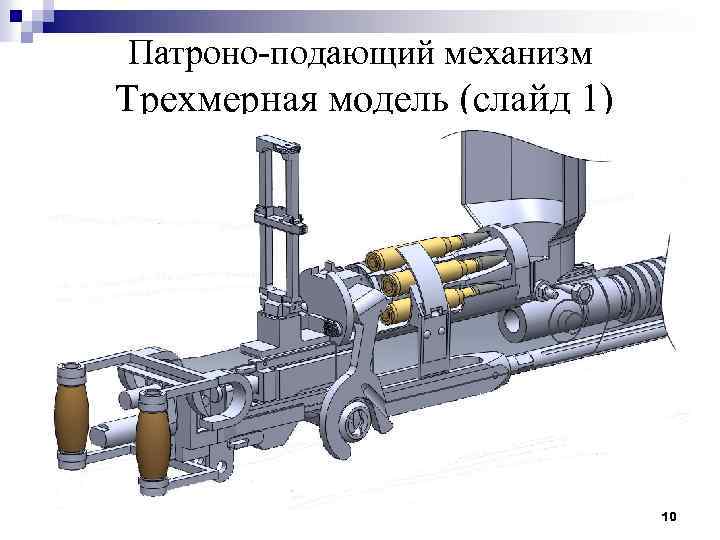

Патроно-подающий механизм Трехмерная модель (слайд 1) 10
Патроно-подающий механизм Трехмерная модель (слайд 2) 11

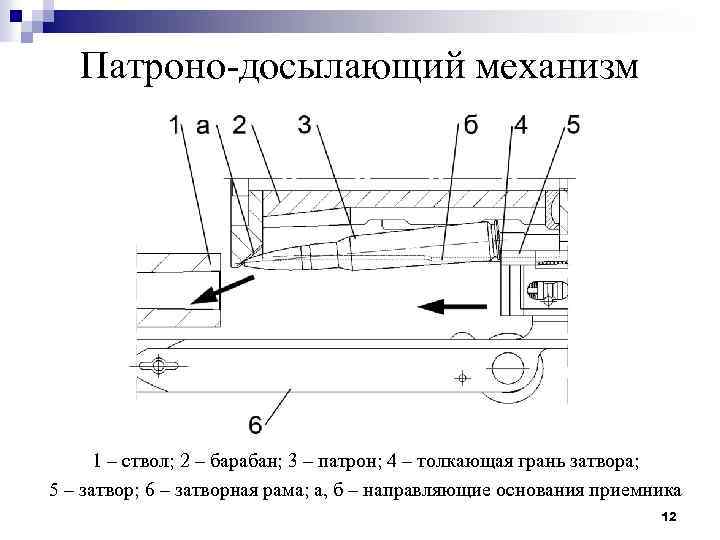

Патроно-досылающий механизм 1 – ствол; 2 – барабан; 3 – патрон; 4 – толкающая грань затвора; 5 – затвор; 6 – затворная рама; а, б – направляющие основания приемника 12

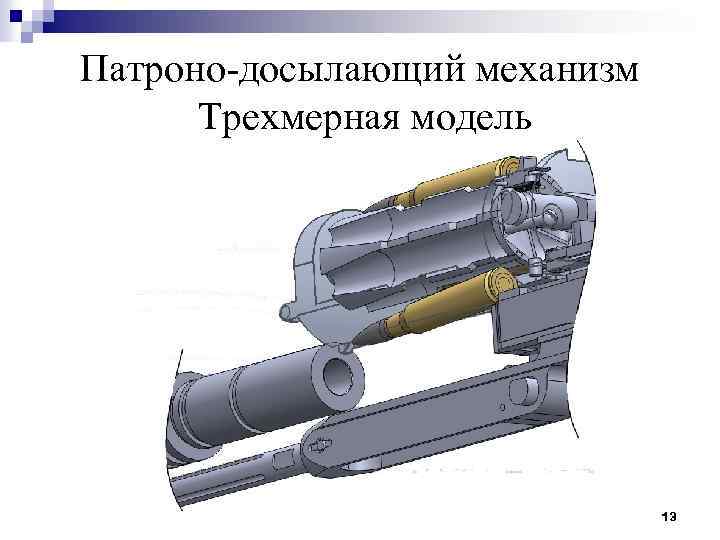

Патроно-досылающий механизм Трехмерная модель 13
Механизм запирания 1 – ствол; 2 – пуля; 3 – остов затвора; 4 – боек; 5 – ударник; 6 – затворная рама; 7 – капсюль; 8 – ствольная коробка; 9 – боевой упор затвора; а – боевая грань ствольной коробки 14

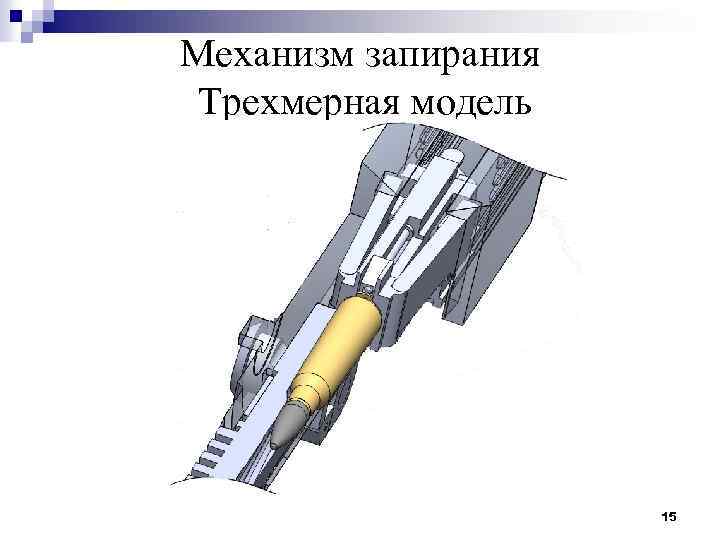

Механизм запирания Трехмерная модель 15
Механизм отпирания 1 – ствол; 2 – гильза; 3 – ствольная коробка; 4 – затворная рама; 5 – боевой упор затвора; 6 – затвор; а – отпирающая грань затворной рамы 16
Извлечение гильзы 1 – ствол; 2 – гильза; 3 – затвор; 4 – выбрасыватель; 5 – пружина выбрасывателя; 6 – затворная рама 17

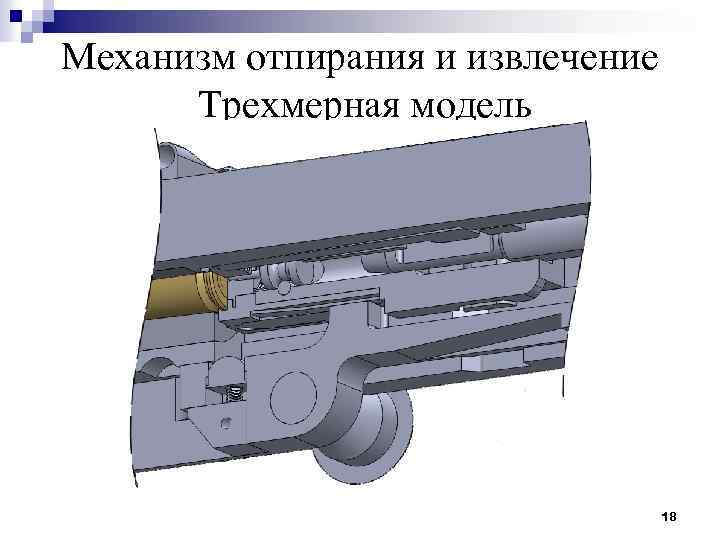

Механизм отпирания и извлечение Трехмерная модель 18

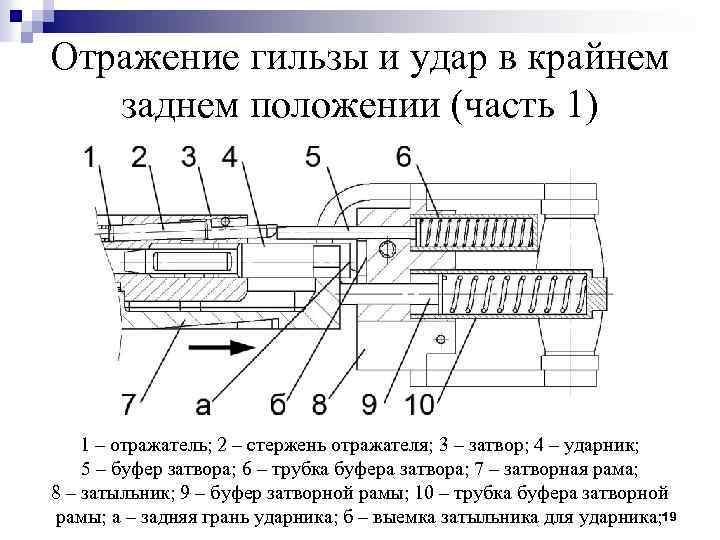

Отражение гильзы и удар в крайнем заднем положении (часть 1) 1 – отражатель; 2 – стержень отражателя; 3 – затвор; 4 – ударник; 5 – буфер затвора; 6 – трубка буфера затвора; 7 – затворная рама; 8 – затыльник; 9 – буфер затворной рамы; 10 – трубка буфера затворной рамы; а – задняя грань ударника; б – выемка затыльника для ударника; 19

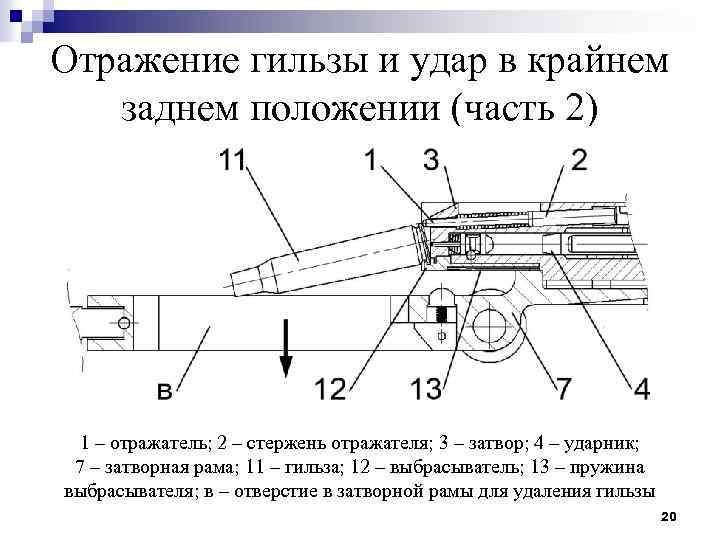

Отражение гильзы и удар в крайнем заднем положении (часть 2) 1 – отражатель; 2 – стержень отражателя; 3 – затвор; 4 – ударник; 7 – затворная рама; 11 – гильза; 12 – выбрасыватель; 13 – пружина выбрасывателя; в – отверстие в затворной рамы для удаления гильзы 20

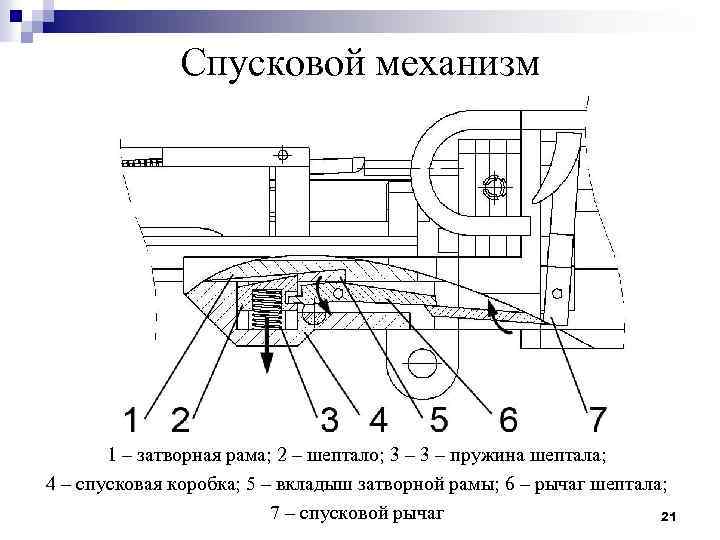

Спусковой механизм 1 – затворная рама; 2 – шептало; 3 – пружина шептала; 4 – спусковая коробка; 5 – вкладыш затворной рамы; 6 – рычаг шептала; 7 – спусковой рычаг 21

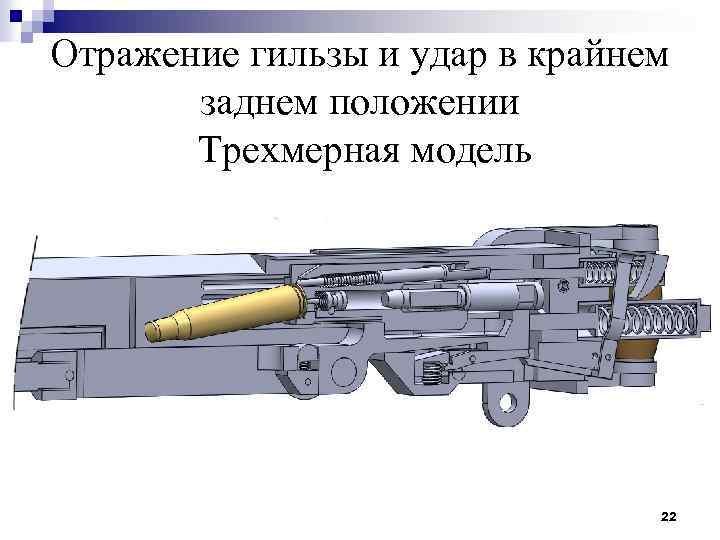

Отражение гильзы и удар в крайнем заднем положении Трехмерная модель 22

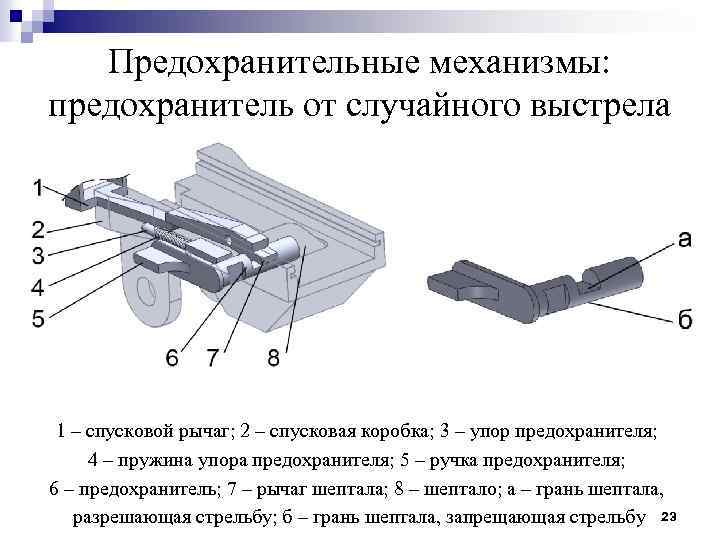

Предохранительные механизмы: предохранитель от случайного выстрела 1 – спусковой рычаг; 2 – спусковая коробка; 3 – упор предохранителя; 4 – пружина упора предохранителя; 5 – ручка предохранителя; 6 – предохранитель; 7 – рычаг шептала; 8 – шептало; а – грань шептала, разрешающая стрельбу; б – грань шептала, запрещающая стрельбу 23

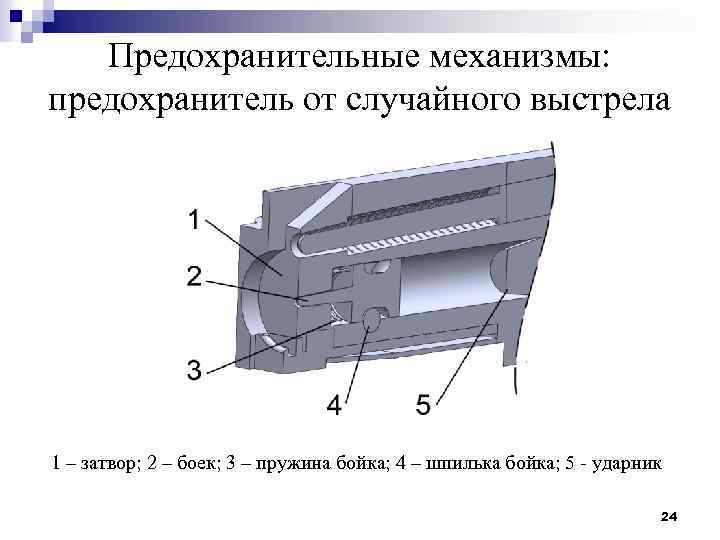

Предохранительные механизмы: предохранитель от случайного выстрела 1 – затвор; 2 – боек; 3 – пружина бойка; 4 – шпилька бойка; 5 - ударник 24

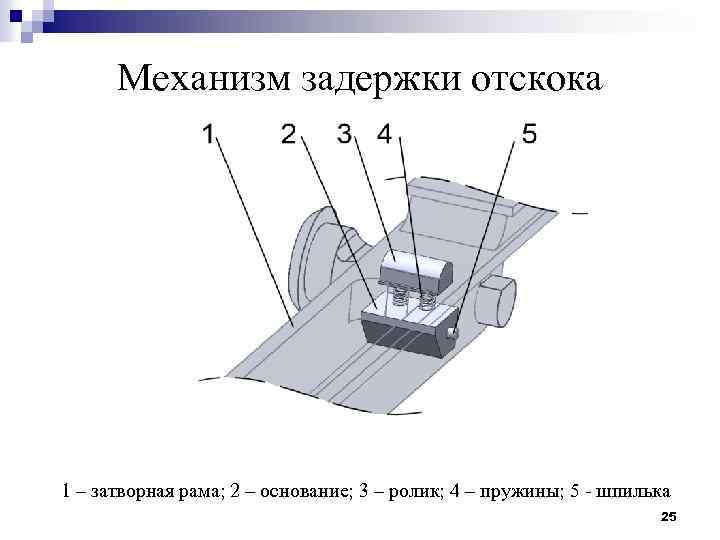

Механизм задержки отскока 1 – затворная рама; 2 – основание; 3 – ролик; 4 – пружины; 5 - шпилька 25

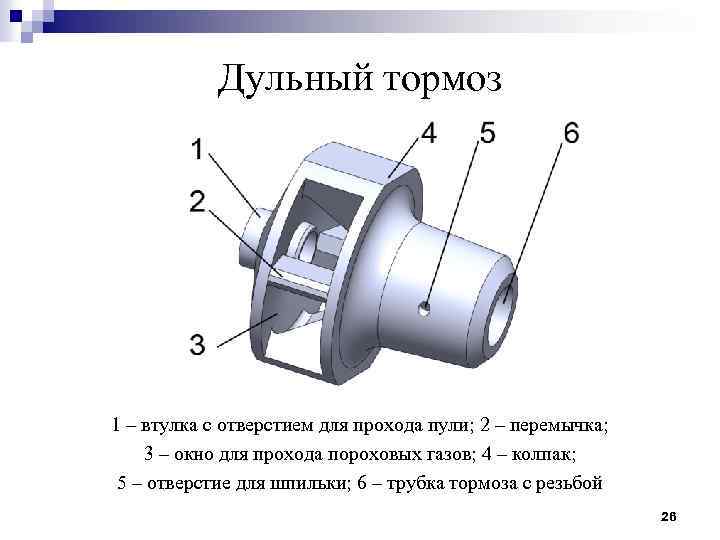

Дульный тормоз 1 – втулка с отверстием для прохода пули; 2 – перемычка; 3 – окно для прохода пороховых газов; 4 – колпак; 5 – отверстие для шпильки; 6 – трубка тормоза с резьбой 26

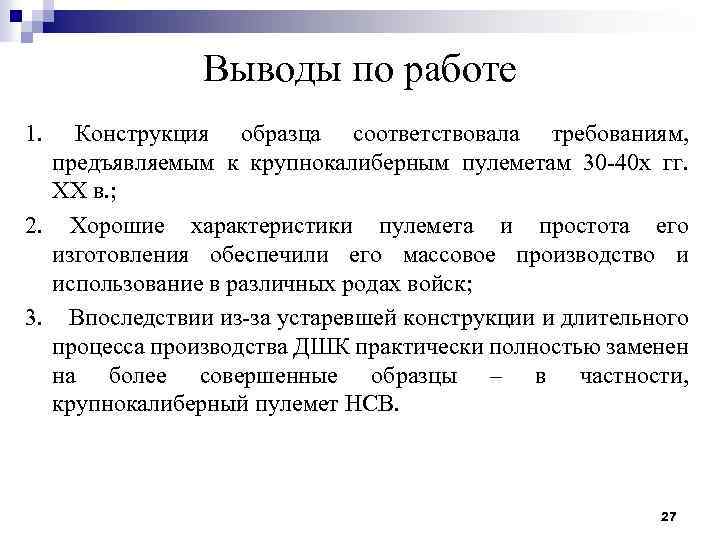

Выводы по работе 1. Конструкция образца соответствовала требованиям, предъявляемым к крупнокалиберным пулеметам 30 -40 х гг. XX в. ; 2. Хорошие характеристики пулемета и простота его изготовления обеспечили его массовое производство и использование в различных родах войск; 3. Впоследствии из-за устаревшей конструкции и длительного процесса производства ДШК практически полностью заменен на более совершенные образцы – в частности, крупнокалиберный пулемет НСВ. 27
