1 Буровые установки на базе станков типа ЗИФ

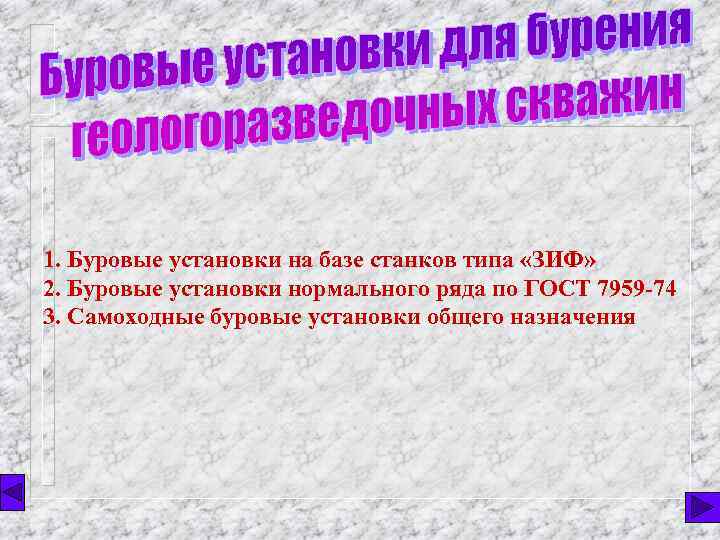

1. Буровые установки на базе станков типа «ЗИФ» 2. Буровые установки нормального ряда по ГОСТ 7959 -74 3. Самоходные буровые установки общего назначения

1. Буровые установки на базе станка ЗИФ-650 М Состав буровой установки: буровой станок - ЗИФ-650 М; насос - НБ 4 -160/63 или НБ-32; мачта (вышка) - МРУГУ-3; (ВРМ-24/540) труборазворот - РТ-1200 М; привод - электрический; ДВС; дизель-электрический; буровое здание - щитовое или из бруса (изготавливается в производственных условиях) Назначение: для бурения геологоразведочных скважин глубиной 650 м при конечном диаметре 93 мм и 800 м при конечном диаметре 59 мм

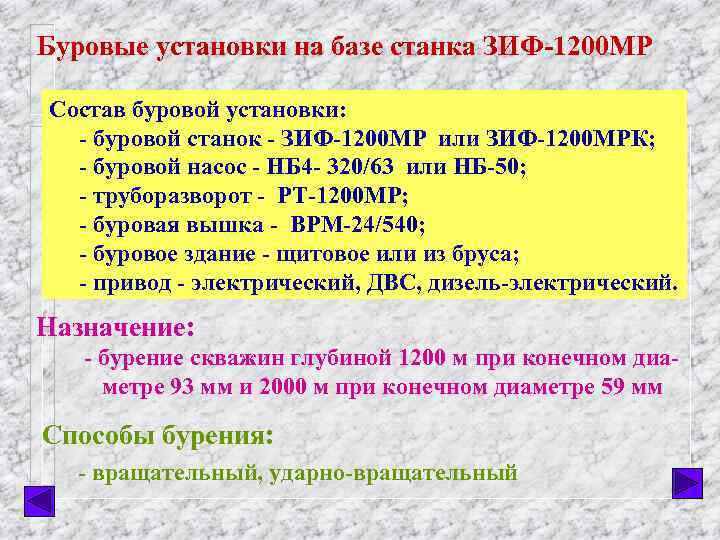

Буровые установки на базе станка ЗИФ-1200 МР Состав буровой установки: - буровой станок - ЗИФ-1200 МР или ЗИФ-1200 МРК; - буровой насос - НБ 4 - 320/63 или НБ-50; - труборазворот - РТ-1200 МР; - буровая вышка - ВРМ-24/540; - буровое здание - щитовое или из бруса; - привод - электрический, ДВС, дизель-электрический. Назначение: - бурение скважин глубиной 1200 м при конечном диаметре 93 мм и 2000 м при конечном диаметре 59 мм Способы бурения: - вращательный, ударно-вращательный

12 13

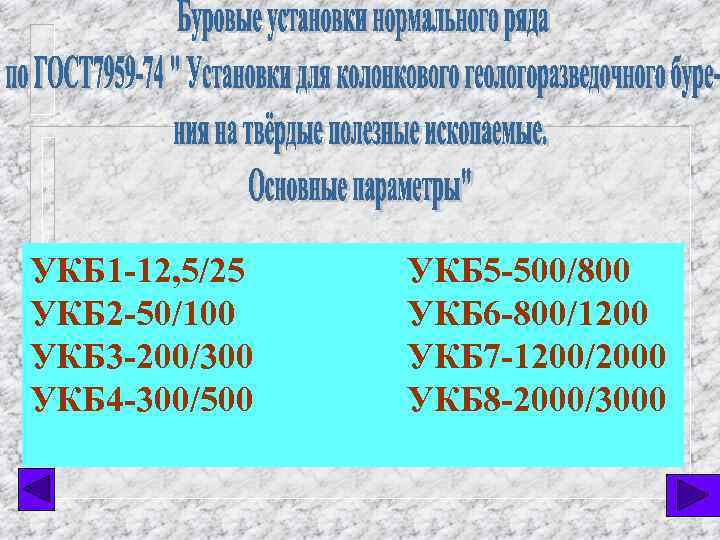

УКБ 1 -12, 5/25 УКБ 2 -50/100 УКБ 3 -200/300 УКБ 4 -300/500 УКБ 5 -500/800 УКБ 6 -800/1200 УКБ 7 -1200/2000 УКБ 8 -2000/3000

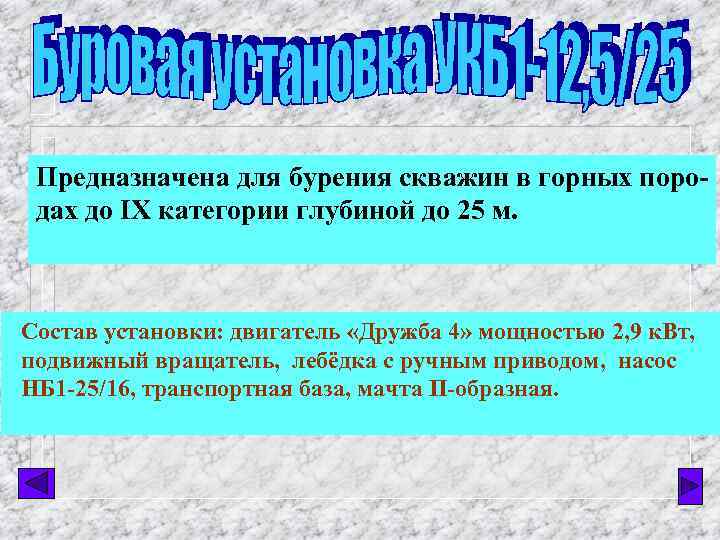

Предназначена для бурения скважин в горных породах до IX категории глубиной до 25 м. Состав установки: двигатель «Дружба 4» мощностью 2, 9 к. Вт, подвижный вращатель, лебёдка с ручным приводом, насос НБ 1 -25/16, транспортная база, мачта П-образная.

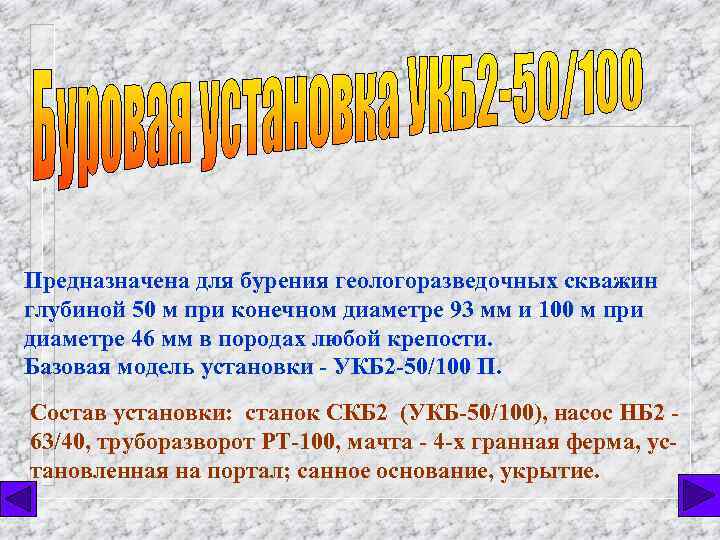

Предназначена для бурения геологоразведочных скважин глубиной 50 м при конечном диаметре 93 мм и 100 м при диаметре 46 мм в породах любой крепости. Базовая модель установки - УКБ 2 -50/100 П. Состав установки: станок СКБ 2 (УКБ-50/100), насос НБ 2 63/40, труборазворот РТ-100, мачта - 4 -х гранная ферма, установленная на портал; санное основание, укрытие.

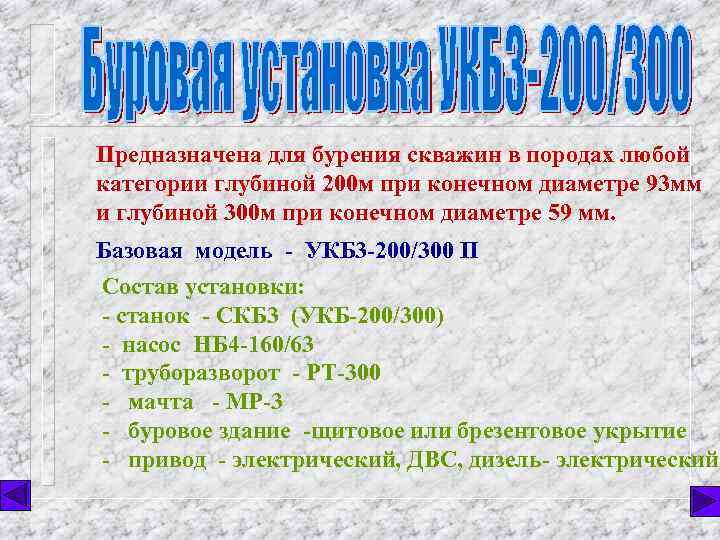

Предназначена для бурения скважин в породах любой категории глубиной 200 м при конечном диаметре 93 мм и глубиной 300 м при конечном диаметре 59 мм. Базовая модель - УКБ 3 -200/300 П Состав установки: - станок - СКБ 3 (УКБ-200/300) - насос НБ 4 -160/63 - труборазворот - РТ-300 - мачта - МР-3 - буровое здание -щитовое или брезентовое укрытие - привод - электрический, ДВС, дизель- электрический

Смонтиравана на шасси автомобиля ЗИЛ-131. Привод установки - дизель Д 37 Е мощностью 29, 4 к. Вт. Состав бурового оборудования тот-же, что и на базовой модели. УКБ-200/300 П.

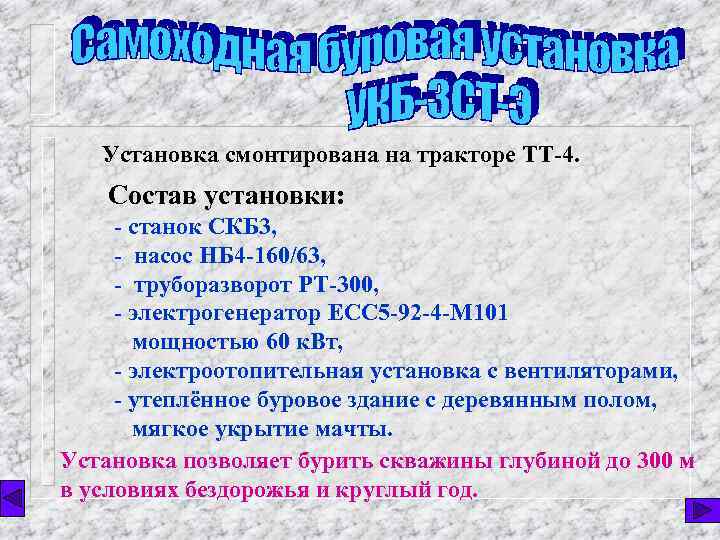

Установка смонтирована на тракторе ТТ-4. Состав установки: - станок СКБ 3, - насос НБ 4 -160/63, - труборазворот РТ-300, - электрогенератор ЕСС 5 -92 -4 -М 101 мощностью 60 к. Вт, - электроотопительная установка с вентиляторами, - утеплённое буровое здание с деревянным полом, мягкое укрытие мачты. Установка позволяет бурить скважины глубиной до 300 м в условиях бездорожья и круглый год.

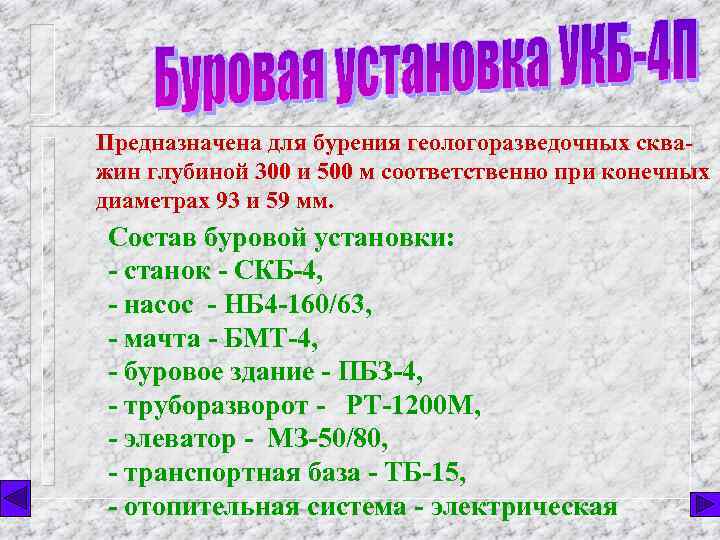

Предназначена для бурения геологоразведочных скважин глубиной 300 и 500 м соответственно при конечных диаметрах 93 и 59 мм. Состав буровой установки: - станок - СКБ-4, - насос - НБ 4 -160/63, - мачта - БМТ-4, - буровое здание - ПБЗ-4, - труборазворот - РТ-1200 М, - элеватор - МЗ-50/80, - транспортная база - ТБ-15, - отопительная система - электрическая

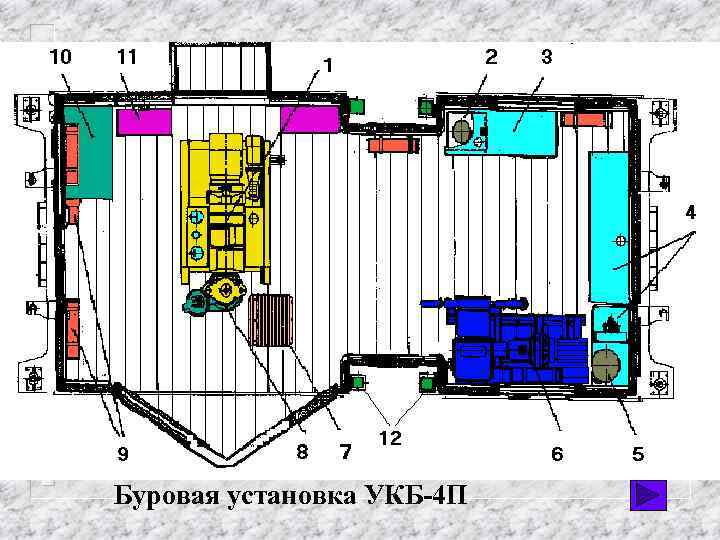

Буровая установка УКБ-4 П

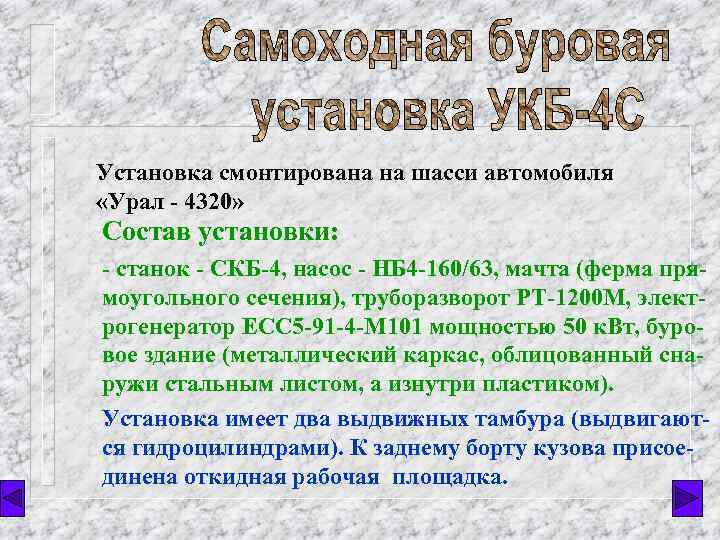

Установка смонтирована на шасси автомобиля «Урал - 4320» Состав установки: - станок - СКБ-4, насос - НБ 4 -160/63, мачта (ферма прямоугольного сечения), труборазворот РТ-1200 М, электрогенератор ЕСС 5 -91 -4 -М 101 мощностью 50 к. Вт, буровое здание (металлический каркас, облицованный снаружи стальным листом, а изнутри пластиком). Установка имеет два выдвижных тамбура (выдвигаются гидроцилиндрами). К заднему борту кузова присоединена откидная рабочая площадка.

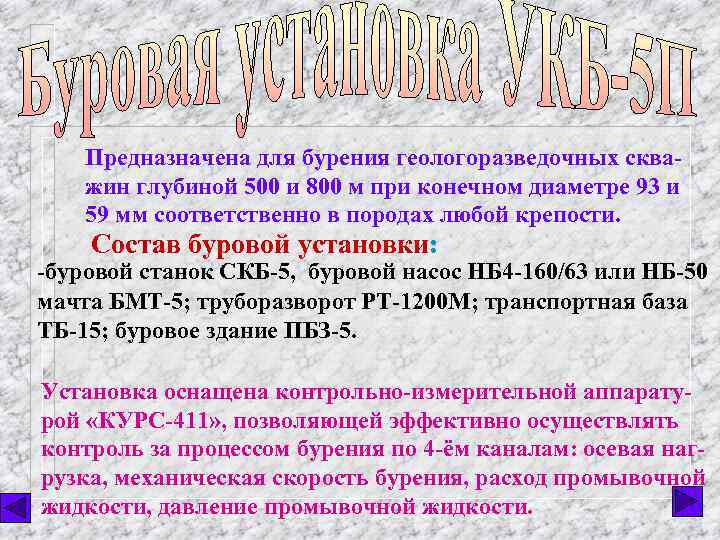

Предназначена для бурения геологоразведочных скважин глубиной 500 и 800 м при конечном диаметре 93 и 59 мм соответственно в породах любой крепости. Состав буровой установки: -буровой станок СКБ-5, буровой насос НБ 4 -160/63 или НБ-50 мачта БМТ-5; труборазворот РТ-1200 М; транспортная база ТБ-15; буровое здание ПБЗ-5. Установка оснащена контрольно-измерительной аппаратурой «КУРС-411» , позволяющей эффективно осуществлять контроль за процессом бурения по 4 -ём каналам: осевая нагрузка, механическая скорость бурения, расход промывочной жидкости, давление промывочной жидкости.

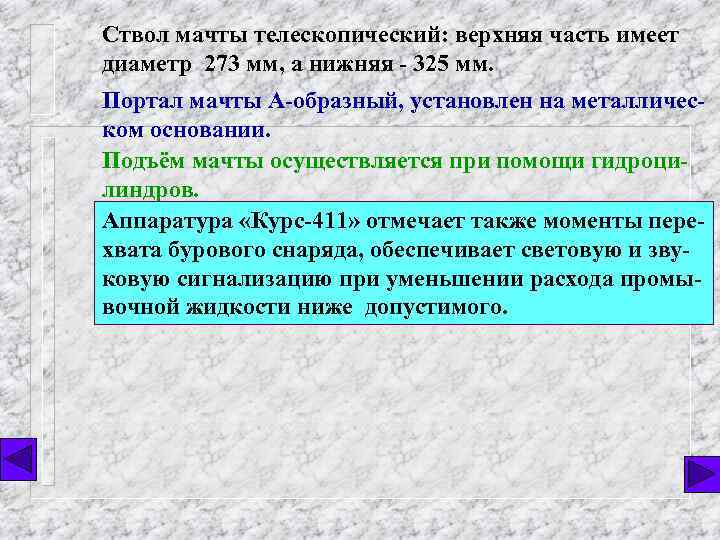

Ствол мачты телескопический: верхняя часть имеет диаметр 273 мм, а нижняя - 325 мм. Портал мачты А-образный, установлен на металлическом основании. Подъём мачты осуществляется при помощи гидроцилиндров. Аппаратура «Курс-411» отмечает также моменты перехвата бурового снаряда, обеспечивает световую и звуковую сигнализацию при уменьшении расхода промывочной жидкости ниже допустимого.

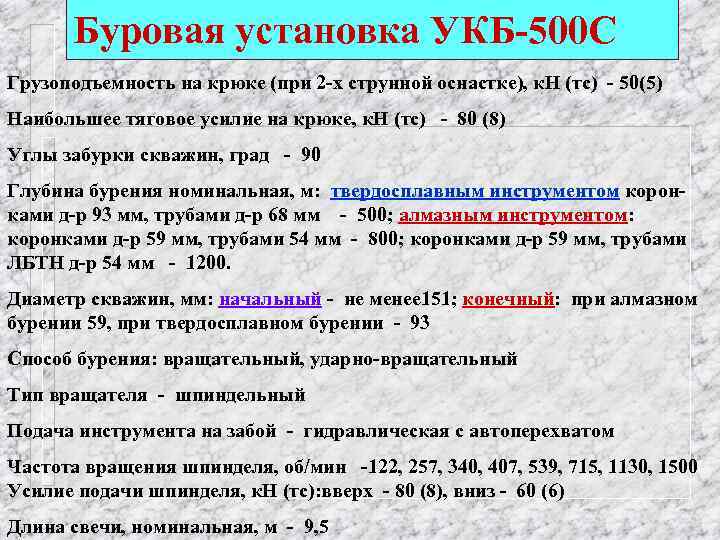

Буровая установка УКБ-500 С Грузоподъемность на крюке (при 2 -х струнной оснастке), к. Н (тс) - 50(5) Наибольшее тяговое усилие на крюке, к. Н (тс) - 80 (8) Углы забурки скважин, град - 90 Глубина бурения номинальная, м: твердосплавным инструментом коронками д-р 93 мм, трубами д-р 68 мм - 500; алмазным инструментом: коронками д-р 59 мм, трубами 54 мм - 800; коронками д-р 59 мм, трубами ЛБТН д-р 54 мм - 1200. Диаметр скважин, мм: начальный - не менее 151; конечный: при алмазном бурении 59, при твердосплавном бурении - 93 Способ бурения: вращательный, ударно-вращательный Тип вращателя - шпиндельный Подача инструмента на забой - гидравлическая с автоперехватом Частота вращения шпинделя, об/мин -122, 257, 340, 407, 539, 715, 1130, 1500 Усилие подачи шпинделя, к. Н (тс): вверх - 80 (8), вниз - 60 (6) Длина свечи, номинальная, м - 9, 5

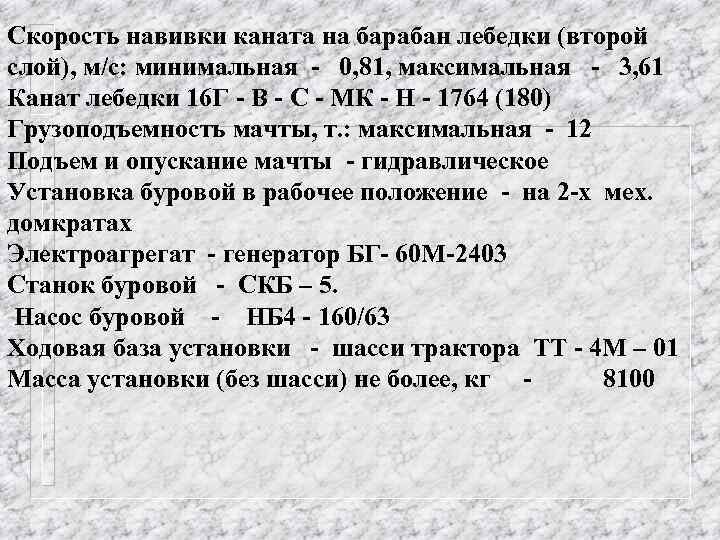

Скорость навивки каната на барабан лебедки (второй слой), м/с: минимальная - 0, 81, максимальная - 3, 61 Канат лебедки 16 Г - В - С - МК - Н - 1764 (180) Грузоподъемность мачты, т. : максимальная - 12 Подъем и опускание мачты - гидравлическое Установка буровой в рабочее положение - на 2 -х мех. домкратах Электроагрегат - генератор БГ- 60 М-2403 Станок буровой - СКБ – 5. Насос буровой - НБ 4 - 160/63 Ходовая база установки - шасси трактора ТТ - 4 М – 01 Масса установки (без шасси) не более, кг 8100

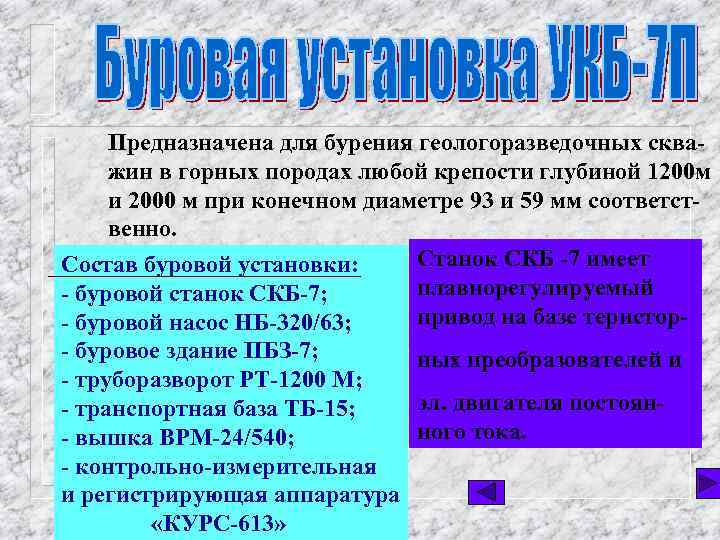

Предназначена для бурения геологоразведочных скважин в горных породах любой крепости глубиной 1200 м и 2000 м при конечном диаметре 93 и 59 мм соответственно. Станок СКБ -7 имеет Состав буровой установки: плавнорегулируемый - буровой станок СКБ-7; привод на базе теристор- буровой насос НБ-320/63; - буровое здание ПБЗ-7; ных преобразователей и - труборазворот РТ-1200 М; эл. двигателя постоян- транспортная база ТБ-15; ного тока. - вышка ВРМ-24/540; - контрольно-измерительная и регистрирующая аппаратура «КУРС-613»

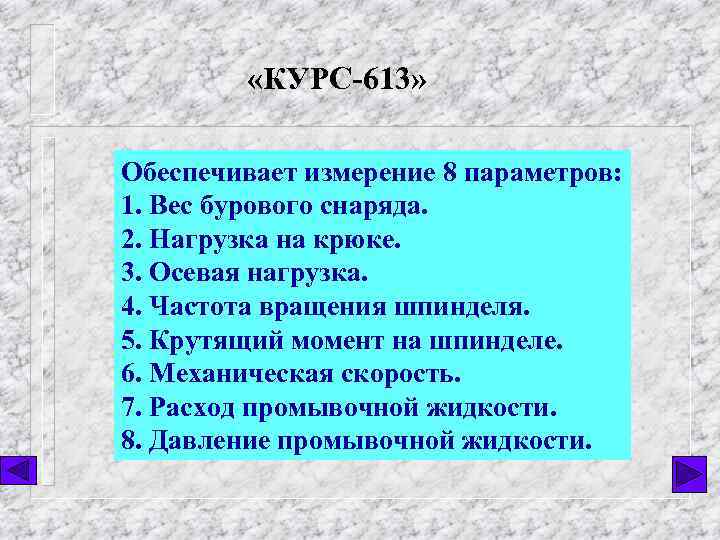

«КУРС-613» Обеспечивает измерение 8 параметров: 1. Вес бурового снаряда. 2. Нагрузка на крюке. 3. Осевая нагрузка. 4. Частота вращения шпинделя. 5. Крутящий момент на шпинделе. 6. Механическая скорость. 7. Расход промывочной жидкости. 8. Давление промывочной жидкости.

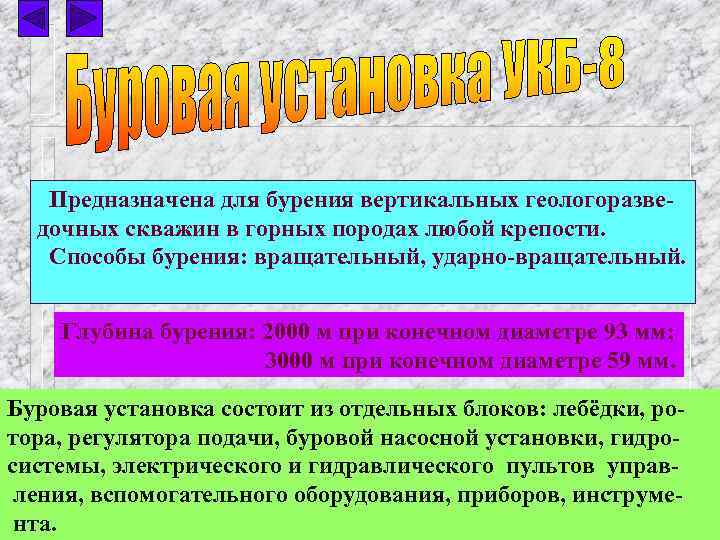

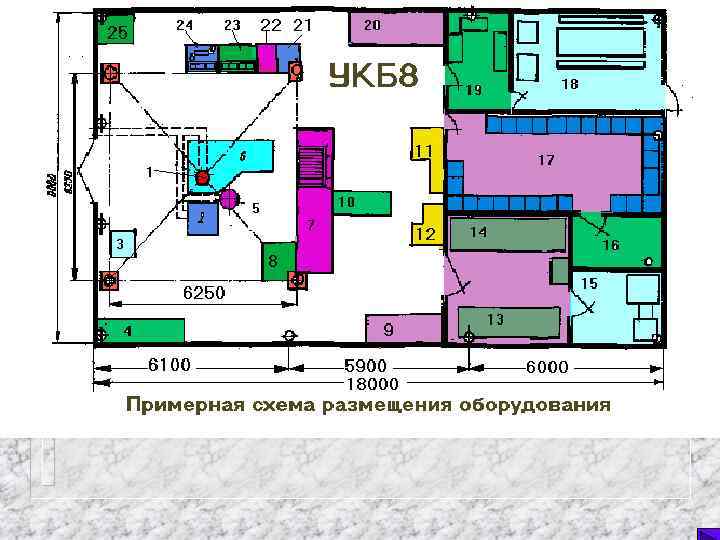

Предназначена для бурения вертикальных геологоразведочных скважин в горных породах любой крепости. Способы бурения: вращательный, ударно-вращательный. Глубина бурения: 2000 м при конечном диаметре 93 мм; 3000 м при конечном диаметре 59 мм. Буровая установка состоит из отдельных блоков: лебёдки, ротора, регулятора подачи, буровой насосной установки, гидросистемы, электрического и гидравлического пультов управления, вспомогательного оборудования, приборов, инструмента.

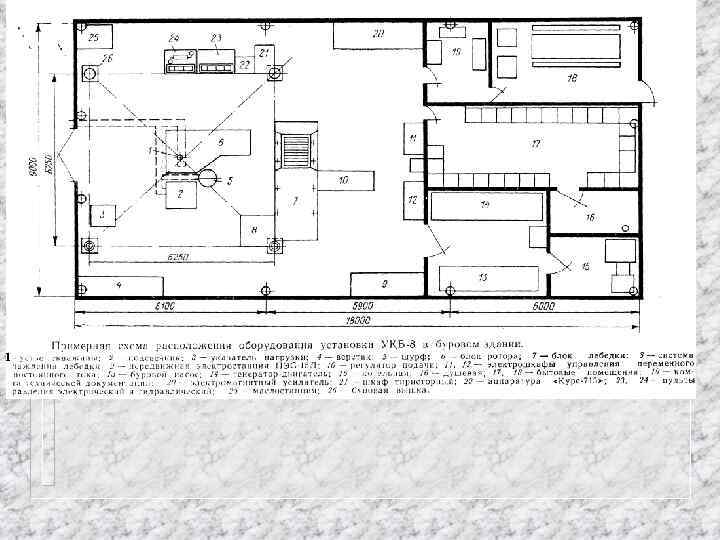

1

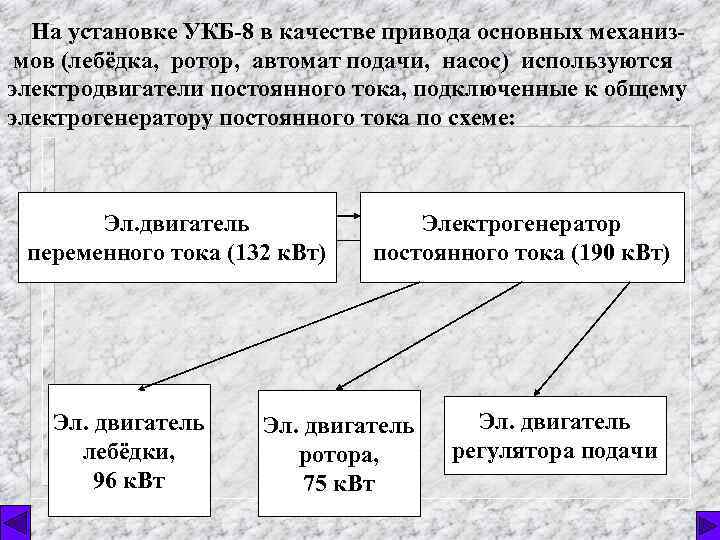

На установке УКБ-8 в качестве привода основных механизмов (лебёдка, ротор, автомат подачи, насос) используются электродвигатели постоянного тока, подключенные к общему электрогенератору постоянного тока по схеме: Эл. двигатель переменного тока (132 к. Вт) Эл. двигатель лебёдки, 96 к. Вт Электрогенератор постоянного тока (190 к. Вт) Эл. двигатель ротора, 75 к. Вт Эл. двигатель регулятора подачи

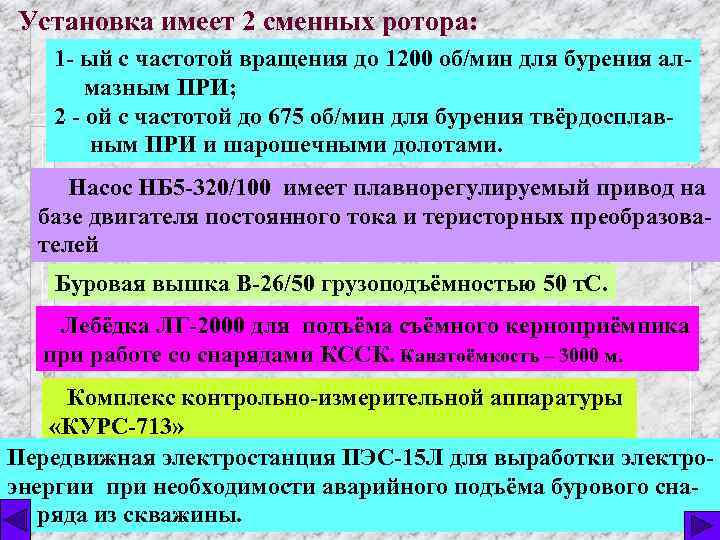

Установка имеет 2 сменных ротора: 1 - ый с частотой вращения до 1200 об/мин для бурения алмазным ПРИ; 2 - ой с частотой до 675 об/мин для бурения твёрдосплавным ПРИ и шарошечными долотами. Насос НБ 5 -320/100 имеет плавнорегулируемый привод на базе двигателя постоянного тока и теристорных преобразователей Буровая вышка В-26/50 грузоподъёмностью 50 т. С. Лебёдка ЛГ-2000 для подъёма съёмного керноприёмника при работе со снарядами КССК. Канатоёмкость – 3000 м. Комплекс контрольно-измерительной аппаратуры «КУРС-713» Передвижная электростанция ПЭС-15 Л для выработки электроэнергии при необходимости аварийного подъёма бурового снаряда из скважины.
