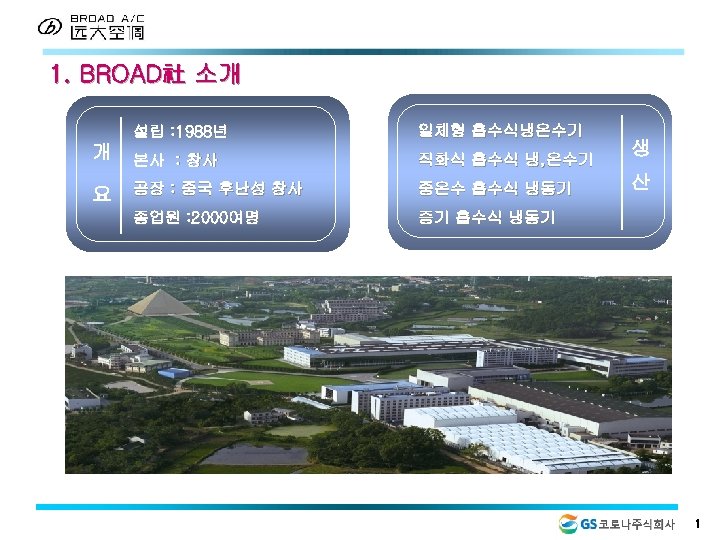

1. BROAD社 소개 설립 : 1988년 일체형 흡수식냉온수기 개 본사 : 창사 직화식 흡수식 냉, 온수기 요 공장 : 중국 후난성 창사 중온수 흡수식 냉동기 종업원 : 2000여명 증기 흡수식 냉동기 생 산 1

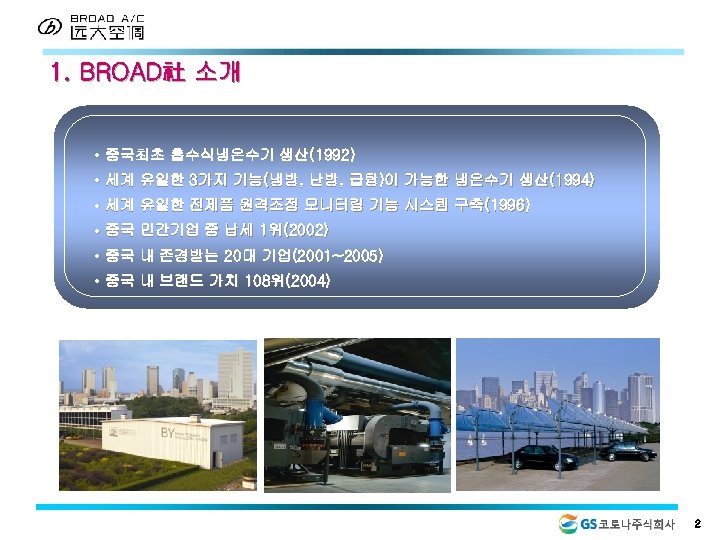

1. BROAD社 소개 • 중국최초 흡수식냉온수기 생산(1992) • 세계 유일한 3가지 기능(냉방, 난방, 급탕)이 가능한 냉온수기 생산(1994) • 세계 유일한 전제품 원격조정 모니터링 기능 시스템 구축(1996) • 중국 민간기업 중 납세 1위(2002) • 중국 내 존경받는 20대 기업(2001~2005) • 중국 내 브랜드 가치 108위(2004) 2
1. BROAD社 소개 수 출 전세계 30여 나라에 공급 매출액 : 8, 000억원 (’ 07년기준), 전세계 M/S 1위 (30 %) -M/S : 중국 70%, 미국 : 45%, 유럽 : 35% 등 3
1. BROAD社 소개 인증서 UL, CE 인증 ISO 9001 품질관리 BCT 제품 생산, 품질, 성능에 대한 인증 유럽안전규격(CE) GD, EMC, LVD, PED 미국보험자협회인증(UL) 기타 ETL, ASME, ARI, JIS, CCMS, TUV 인증 * 전세계에서 유일하게 전제품 인정 4
2. BCT, BYZ 소개 내부 구성 판형 열교환기 응축기 급탕 가열기 Condenser 저온재생기 LTG 고온재생기 HTG 버너 Burner 흡수기 Absorber 증발기 Evaporator 증발기/흡수기 자동 추기장치 냉온수펌프 제어반 냉각탑 용액펌프 ● 순환수 펌프, 냉각탑, 인버터 모두 내장 된 ALL IN ONE 제품 5

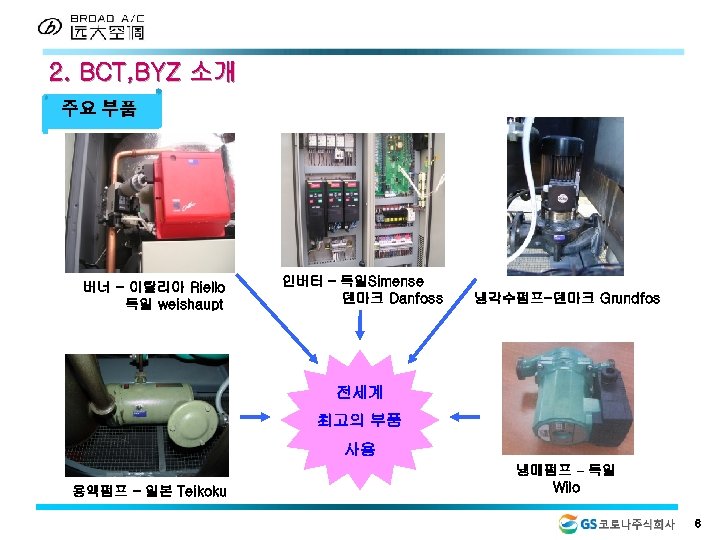

2. BCT, BYZ 소개 주요 부품 버너 - 이탈리아 Riello 독일 weishaupt 인버터 – 독일Simense 덴마크 Danfoss 냉각수펌프-덴마크 Grundfos 전세계 최고의 부품 사용 용액펌프 – 일본 Teikoku 냉매펌프 – 독일 Wilo 6

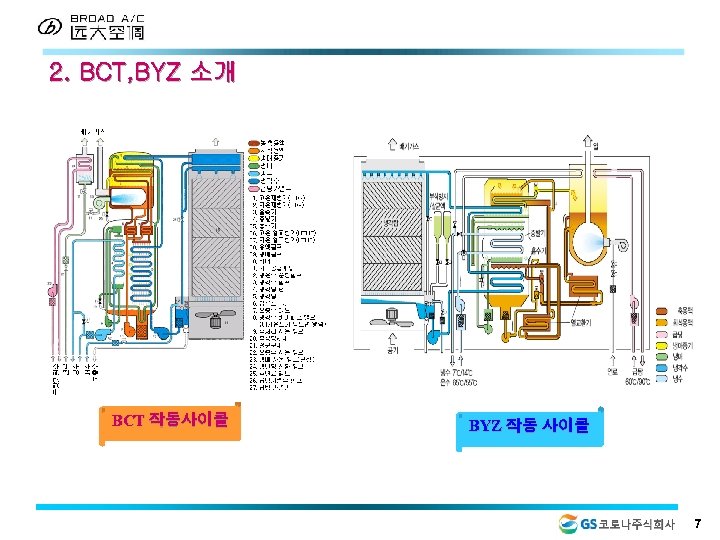

2. BCT, BYZ 소개 BCT 작동사이클 BYZ 작동 사이클 7

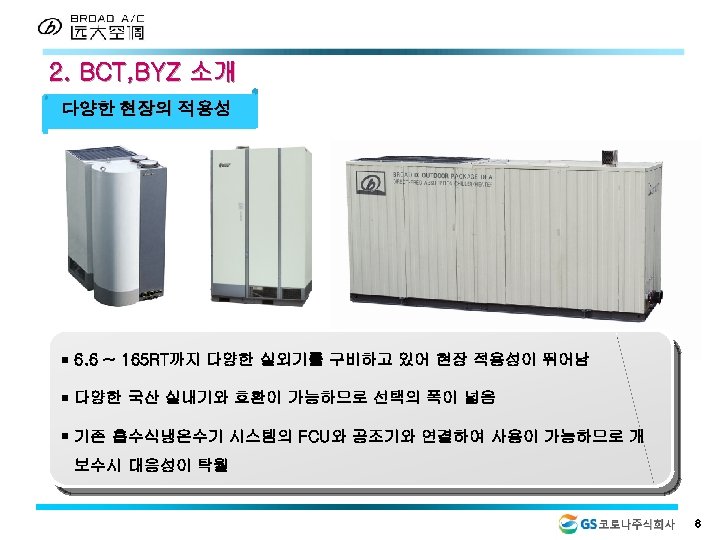

2. BCT, BYZ 소개 다양한 현장의 적용성 ¡ 6. 6 ~ 165 RT까지 다양한 실외기를 구비하고 있어 현장 적용성이 뛰어남 ¡ 다양한 국산 실내기와 호환이 가능하므로 선택의 폭이 넓음 ¡ 기존 흡수식냉온수기 시스템의 FCU와 공조기와 연결하여 사용이 가능하므로 개 보수시 대응성이 탁월 8

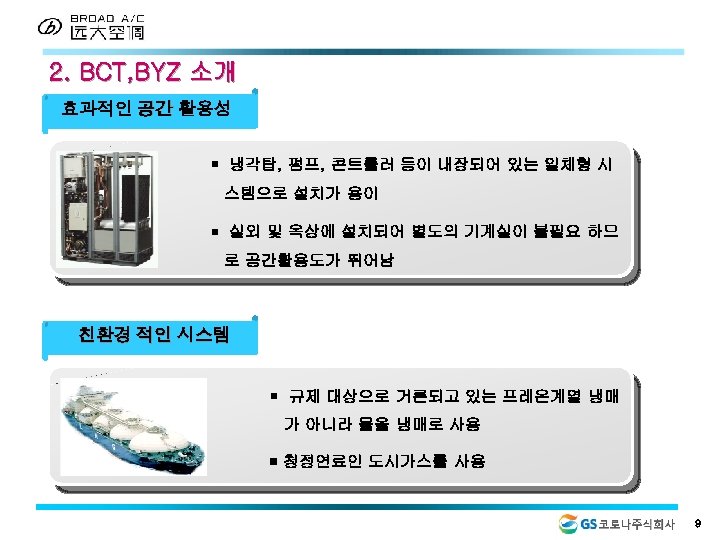

2. BCT, BYZ 소개 효과적인 공간 활용성 ¡ 냉각탑, 펌프, 콘트롤러 등이 내장되어 있는 일체형 시 스템으로 설치가 용이 ¡ 실외 및 옥상에 설치되어 별도의 기계실이 불필요 하므 로 공간활용도가 뛰어남 친환경 적인 시스템 ¡ 규제 대상으로 거론되고 있는 프레온계열 냉매 가 아니라 물을 냉매로 사용 청정연료인 도시가스를 사용 9

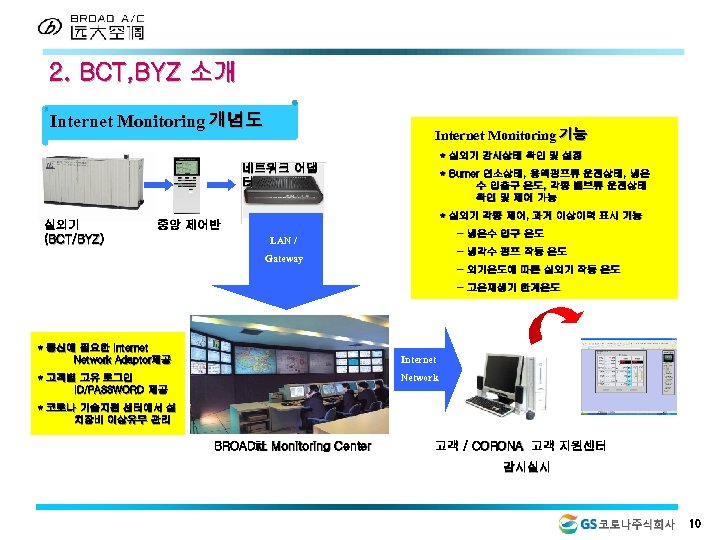

2. BCT, BYZ 소개 Internet Monitoring 개념도 Internet Monitoring 기능 * 실외기 감시상태 확인 및 설정 네트워크 어댑 터 실외기 (BCT/BYZ) * Burner 연소상태, 용액펌프류 운전상태, 냉온 연소상태, 운전상태, 수 입출구 온도, 각종 밸브류 운전상태 온도, 확인 및 제어 가능 * 실외기 각종 제어, 과거 이상이력 표시 기능 제어, 중앙 제어반 - 냉온수 입구 온도 LAN / - 냉각수 펌프 작동 온도 Gateway - 외기온도에 따른 실외기 작동 온도 - 고온재생기 한계온도 * 통신에 필요한 Internet Network Adaptor제공 Internet Network * 고객별 고유 로그인 ID/PASSWORD 제공 * 코로나 기술지원 센터에서 설 치장비 이상유무 관리 BROAD社 Monitoring Center BROAD社 고객 / CORONA 고객 지원센터 감시실시 10
2. BCT, BYZ 소개 뛰어난 경제성 ¡ 업계 최고의 COP(BCT - 1. 05, BYZ – 1. 34) ¡ 도시가스를 이용하므로, 하절기 값싼 냉방용 요금의 혜택을 받아 운전비가 저렴 ¡ 인버터에 의한 비례제어가 기능을 갖추고 있어 부분부하에 대응능력이 탁월 ¡ 소비전력이 작아 수전설비 증설 비용이 감소하고, 피크전력에 의한 기본요금 감 소 11

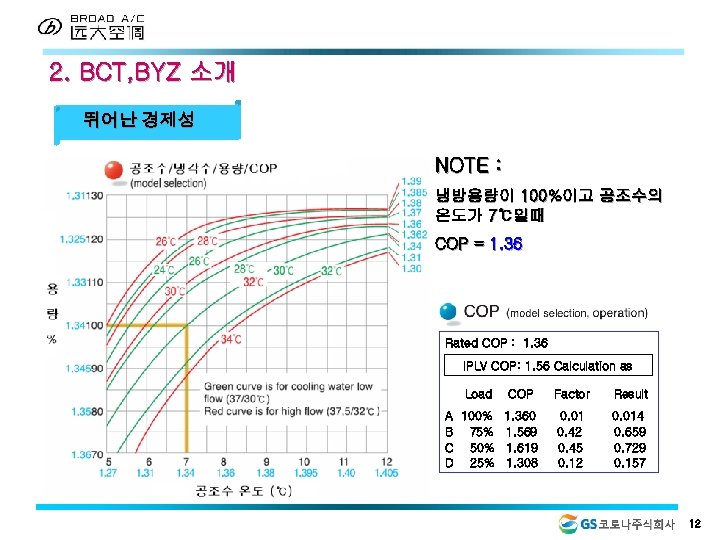

2. BCT, BYZ 소개 뛰어난 경제성 NOTE : 냉방용량이 100%이고 공조수의 온도가 7℃일때 COP = 1. 36 Rated COP : 1. 36 IPLV COP: 1. 56 Calculation as Load A 100% B 75% C 50% D 25% COP Factor Result 1. 360 1. 569 1. 619 1. 308 0. 01 0. 42 0. 45 0. 12 0. 014 0. 659 0. 729 0. 157 12

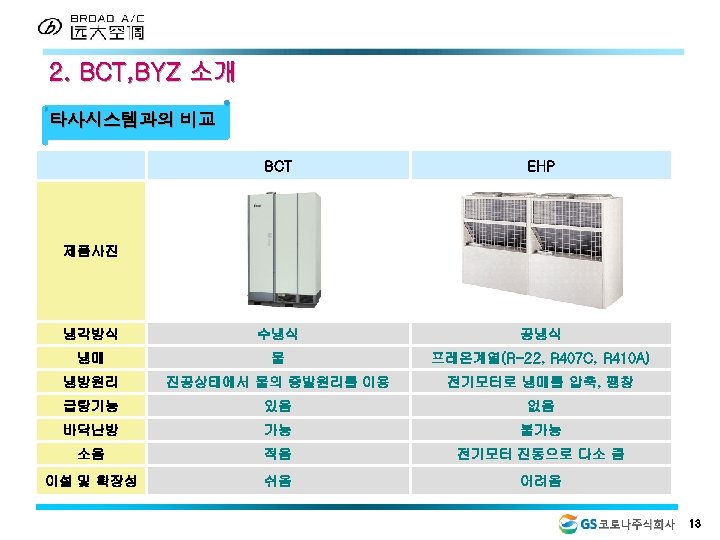

2. BCT, BYZ 소개 타사시스템과의 비교 BCT EHP 냉각방식 수냉식 공냉식 냉매 물 프레온계열(R-22, R 407 C, R 410 A) 냉방원리 진공상태에서 물의 증발원리를 이용 전기모터로 냉매를 압축, 팽창 급탕기능 있음 없음 바닥난방 가능 불가능 소음 적음 전기모터 진동으로 다소 큼 이설 및 확장성 쉬움 어려움 제품사진 13

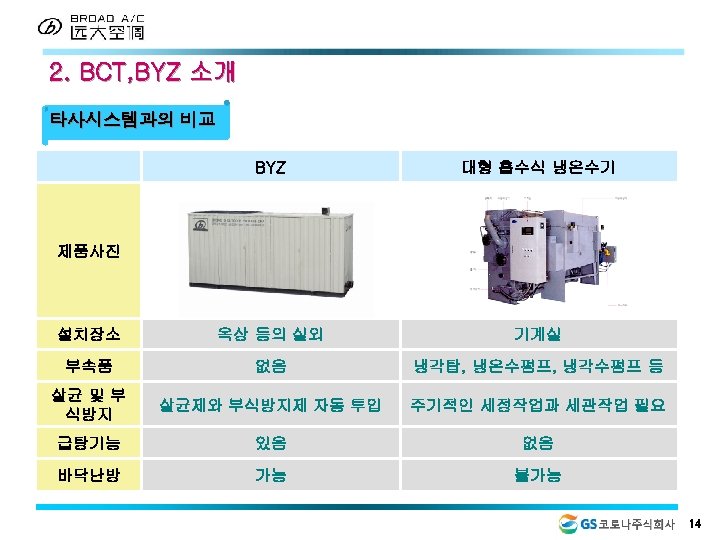

2. BCT, BYZ 소개 타사시스템과의 비교 BYZ 대형 흡수식 냉온수기 설치장소 옥상 등의 실외 기계실 부속품 없음 냉각탑, 냉온수펌프, 냉각수펌프 등 살균 및 부 식방지 살균제와 부식방지제 자동 투입 주기적인 세정작업과 세관작업 필요 급탕기능 있음 없음 바닥난방 가능 불가능 제품사진 14
2. BCT, BYZ 소개 BYZ 시스템 대형 흡수식 냉온수기 시스템 15

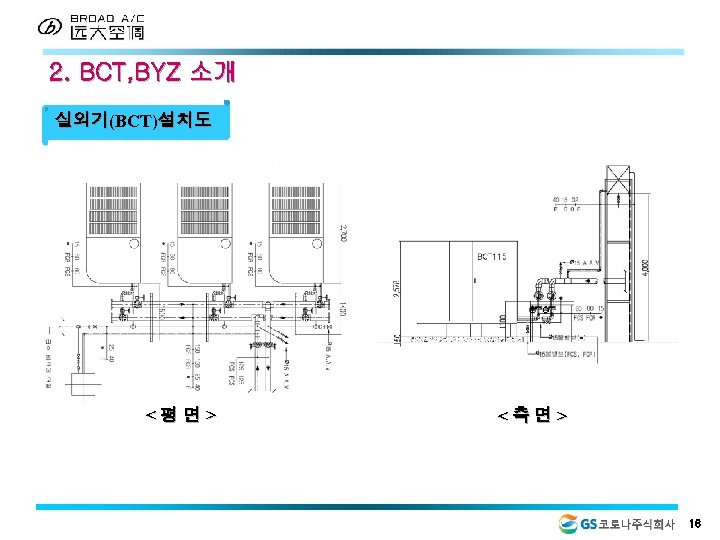

2. BCT, BYZ 소개 실외기(BCT)설치도 <평면> <측면> 16

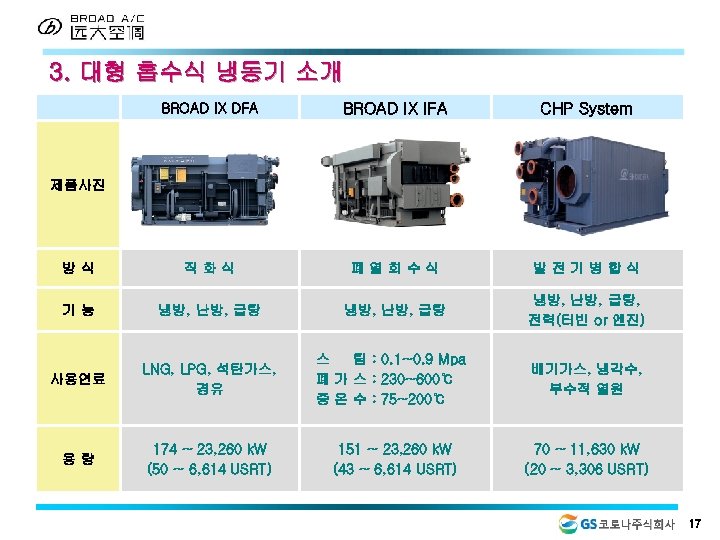

3. 대형 흡수식 냉동기 소개 BROAD IX DFA BROAD IX IFA CHP System 방식 직화식 폐열회수식 발전기병합식 기능 냉방, 난방, 급탕, 전력(터빈 or 엔진) 사용연료 LNG, LPG, 석탄가스, 경유 스 팀 : 0. 1~0. 9 Mpa 폐 가 스 : 230~600℃ 중 온 수 : 75~200℃ 배기가스, 냉각수, 부수적 열원 용량 174 ~ 23, 260 k. W (50 ~ 6, 614 USRT) 151 ~ 23, 260 k. W (43 ~ 6, 614 USRT) 70 ~ 11, 630 k. W (20 ~ 3, 306 USRT) 제품사진 17

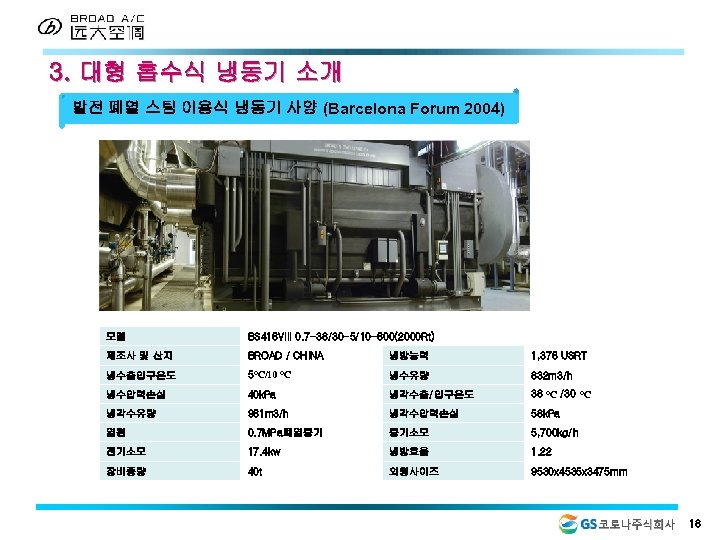

3. 대형 흡수식 냉동기 소개 발전 폐열 스팀 이용식 냉동기 사양 (Barcelona Forum 2004) 모델 BS 416 VIII 0. 7 -38/30 -5/10 -600(2000 Rt) 제조사 및 산지 BROAD / CHINA 냉방능력 1, 376 USRT 냉수출입구온도 5℃/10 ℃ 냉수유량 832 m 3/h 냉수압력손실 40 k. Pa 냉각수출/입구온도 38 ℃ /30 ℃ 냉각수유량 961 m 3/h 냉각수압력손실 58 k. Pa 열원 0. 7 MPa폐열증기 증기소모 5, 700 kg/h 전기소모 17. 4 kw 냉방효율 1. 22 장비중량 40 t 외형사이즈 9530 x 4535 x 3475 mm 18
3. 대형 흡수식 냉동기 소개 발전 폐열 중온수 냉동기 사양표 (Madrid Airport) 제조사/산지 BROAD / CHINA 냉방능력 939 USRT 모델 BDH 284 IX 80/120 -35/29 -6. 5/13. 5 -300 냉수출/입구온도 6. 5℃/13. 5 ℃ 냉수유량 405. 4 m 3/h 냉수압력손실 35 k. Pa 냉각수출/입구온도 35 ℃/29 ℃ 냉각수유량 1, 079 m 3/h 냉각수압력손실 102 k. Pa 에너지 120 ℃/80 ℃ Jacket Water 열원수유량 90. 9 m 3/h 열원수압력손실 73 k. Pa 냉방효율 0. 82 전기소모 5. 2 k. W 장비중량 21. 6 t 19

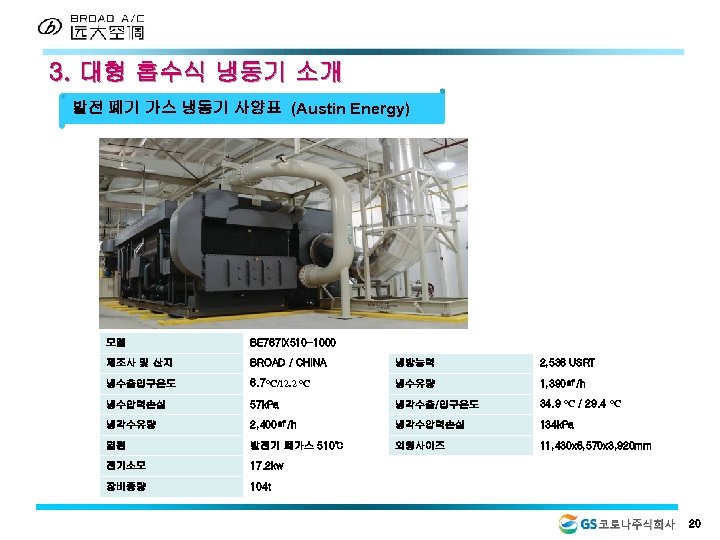

3. 대형 흡수식 냉동기 소개 발전 폐기 가스 냉동기 사양표 (Austin Energy) 모델 BE 767 IX 510 -1000 제조사 및 산지 BROAD / CHINA 냉방능력 2, 536 USRT 냉수출입구온도 6. 7℃/12. 2 ℃ 냉수유량 1, 390㎥/h 냉수압력손실 57 k. Pa 냉각수출/입구온도 34. 9 ℃ / 29. 4 ℃ 냉각수유량 2, 400㎥/h 냉각수압력손실 134 k. Pa 열원 발전기 폐가스 510℃ 외형사이즈 11, 430 x 6, 570 x 3, 920 mm 전기소모 17. 2 kw 장비중량 104 t 20

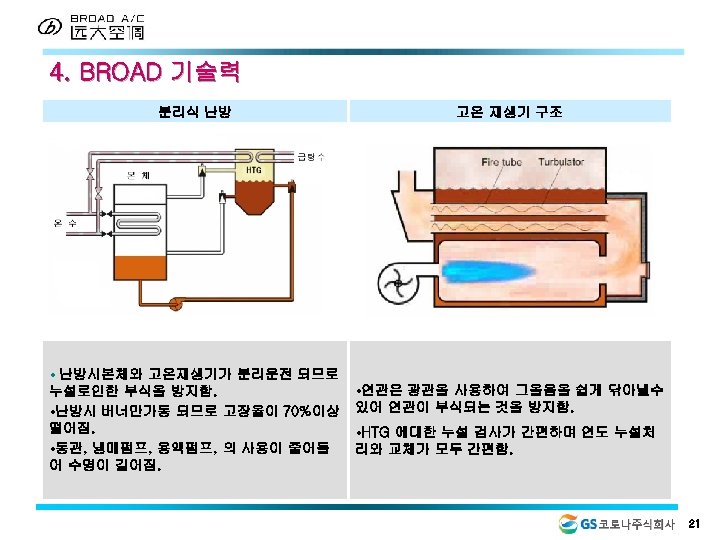

4. BROAD 기술력 분리식 난방 • 난방시본체와 고온재생기가 분리운전 되므로 누설로인한 부식을 방지함. • 난방시 버너만가동 되므로 고장율이 70%이상 떨어짐. • 동관, 냉매펌프, 용액펌프, 의 사용이 줄어들 어 수명이 길어짐. 고온 재생기 구조 • 연관은 광관을 사용하여 그을음을 쉽게 닦아낼수 있어 연관이 부식되는 것을 방지함. • HTG 에대한 누설 검사가 간편하며 연도 누설처 리와 교체가 모두 간편함. 21
4. BROAD 기술력 용액 상단 분사 자동 결정 방지 • 용액이 관외커버 상부쪽내벽에 분사되어 균일 하게 흡수기 동관 표면에 흘러 내림. • 관 상부쪽에서 분사되므로 이물질에 의해 분 사구가 막히는것을 방지함. • 용액이 균일하게 뿌려지므로 성능이 높아짐. 정전, 센서의 오작동, 냉각수저온, 냉수저온, 부하 의 변동 등의 상황에서 결정이 발생되는 것을 방 지 하고 만일의 경우 냉수저온, 냉매수 결빙으로 결정이 발생했을 경우 장비의 컨트롤 시템이 온도 의 차로 결정을 식별하여 냉각수 펌프의 작동을 정지 시켜 용액온도를 상승시킨다. 22

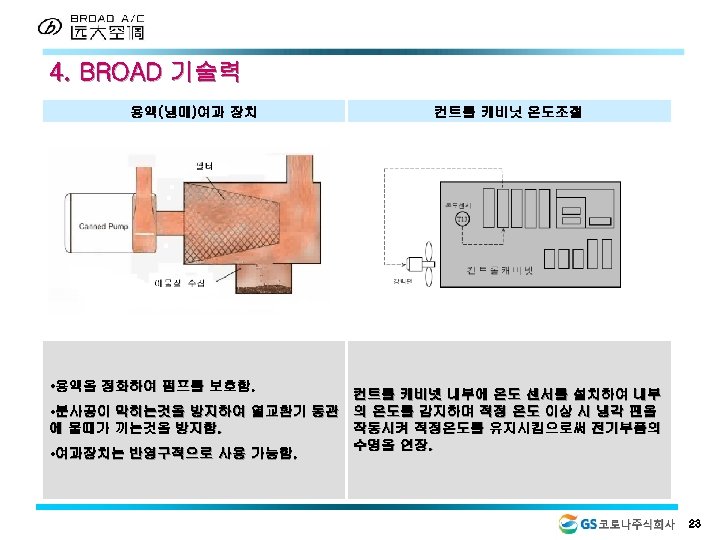

4. BROAD 기술력 용액(냉매)여과 장치 컨트롤 캐비닛 온도조절 • 용액을 정화하여 펌프를 보호함. 컨트롤 캐비넷 내부에 온도 센서를 설치하여 내부 • 분사공이 막히는것을 방지하여 열교환기 동관 의 온도를 감지하며 적정 온도 이상 시 냉각 팬을 에 물때가 끼는것을 방지함. 작동시켜 적정온도를 유지시킴으로써 전기부품의 수명을 연장. • 여과장치는 반영구적으로 사용 가능함. 23

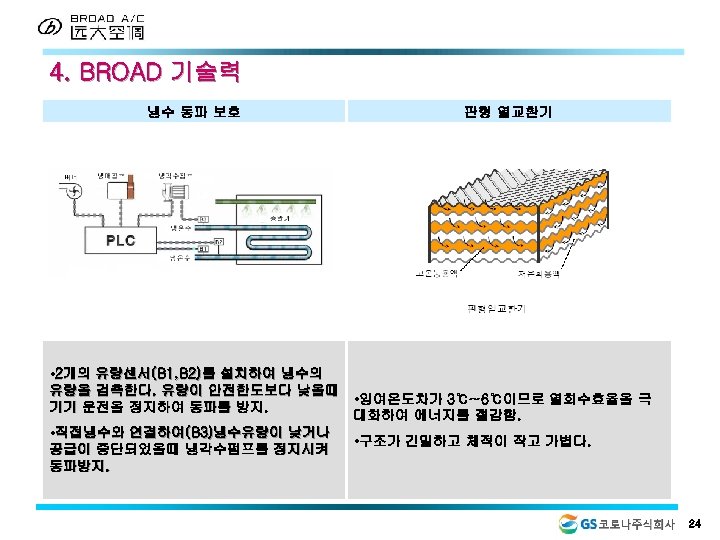

4. BROAD 기술력 냉수 동파 보호 판형 열교환기 • 2개의 유량센서(B 1, B 2)를 설치하여 냉수의 유량을 검측한다. 유량이 안전한도보다 낮을때 • 잉여온도차가 3℃~6℃이므로 열회수효율을 극 기기 운전을 정지하여 동파를 방지. 대화하여 에너지를 절감함. • 직접냉수와 연결하여(B 3)냉수유량이 낮거나 • 구조가 긴밀하고 체적이 작고 가볍다. 공급이 중단되었을때 냉각수펌프를 정지시켜 동파방지. 24

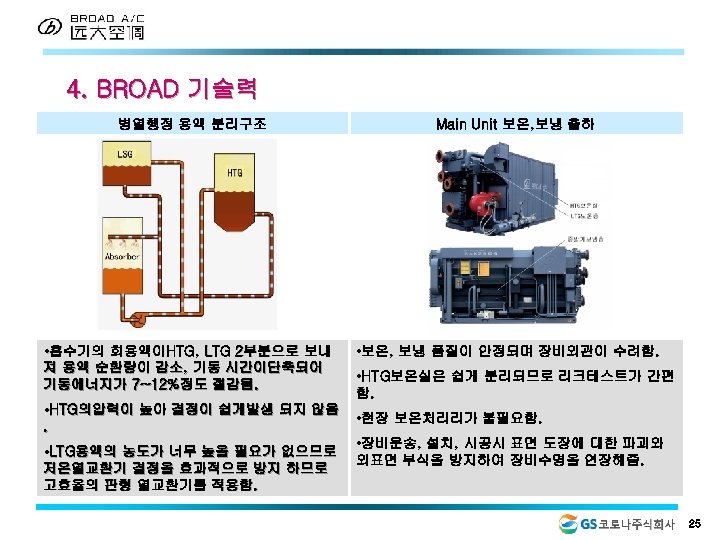

4. BROAD 기술력 병열행정 용액 분리구조 • 흡수기의 희용액이HTG, LTG 2부분으로 보내 져 용액 순환량이 감소, 기동 시간이단축되어 기동에너지가 7~12%정도 절감됨. • HTG의압력이 높아 결정이 쉽게발생 되지 않음. • LTG용액의 농도가 너무 높을 필요가 없으므로 저온열교환기 결정을 효과적으로 방지 하므로 고효율의 판형 열교환기를 적용함. Main Unit 보온, 보냉 출하 • 보온, 보냉 품질이 안정되며 장비외관이 수려함. • HTG보온실은 쉽게 분리되므로 리크테스트가 간편 함. • 현장 보온처리리가 불필요함. • 장비운송, 설치, 시공시 표면 도장에 대한 파괴와 외표면 부식을 방지하여 장비수명을 연장해줌. 25

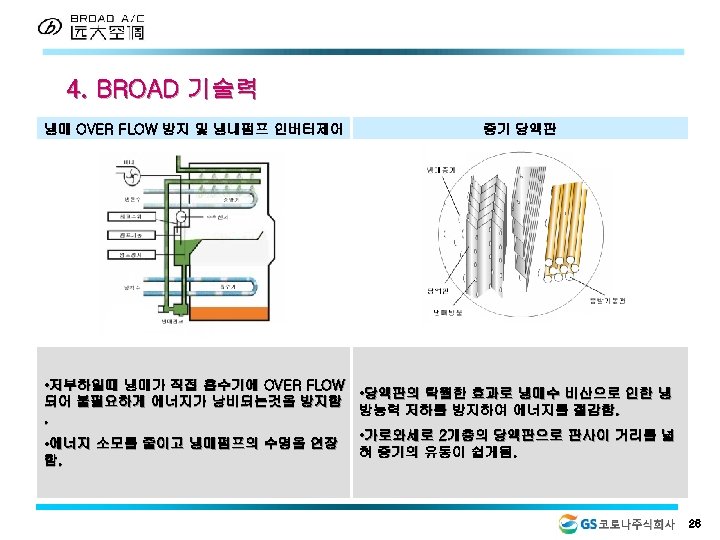

4. BROAD 기술력 냉매 OVER FLOW 방지 및 냉내펌프 인버터제어 증기 당액판 • 저부하일때 냉매가 직접 흡수기에 OVER FLOW • 당액판의 탁월한 효과로 냉매수 비산으로 인한 냉 되어 불필요하게 에너지가 낭비되는것을 방지함 방능력 저하를 방지하여 에너지를 절감함. . • 가로와세로 2개층의 당액판으로 판사이 거리를 넓 • 에너지 소모를 줄이고 냉매펌프의 수명을 연장 혀 증기의 유동이 쉽게됨. 함. 26

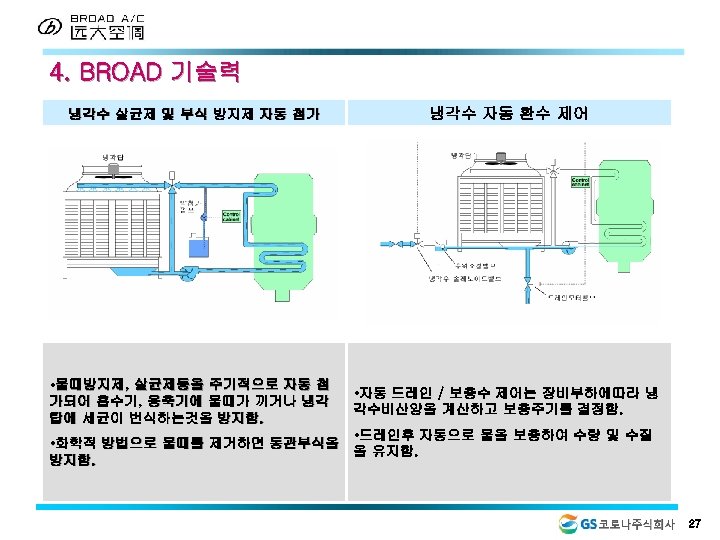

4. BROAD 기술력 냉각수 살균제 및 부식 방지제 자동 첨가 • 물때방지제, 살균제등을 주기적으로 자동 첨 가되어 흡수기, 응축기에 물때가 끼거나 냉각 탑에 세균이 번식하는것을 방지함. 냉각수 자동 환수 제어 • 자동 드레인 / 보충수 제어는 장비부하에따라 냉 각수비산양을 계산하고 보충주기를 결정함. • 드레인후 자동으로 물을 보충하여 수량 및 수질 • 화학적 방법으로 물때를 제거하면 동관부식을 을 유지함. 방지함. 27

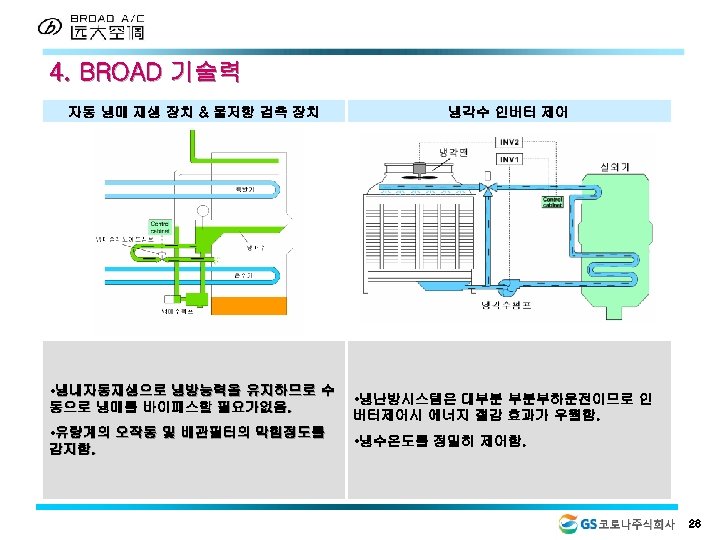

4. BROAD 기술력 자동 냉매 재생 장치 & 물저항 검측 장치 • 냉내자동재생으로 냉방능력을 유지하므로 수 동으로 냉매를 바이패스할 필요가없음. • 유량계의 오작동 및 배관필터의 막힘정도를 감지함. 냉각수 인버터 제어 • 냉난방시스템은 대부분 부분부하운전이므로 인 버터제어시 에너지 절감 효과가 우월함. • 냉수온도를 정밀히 제어함. 28

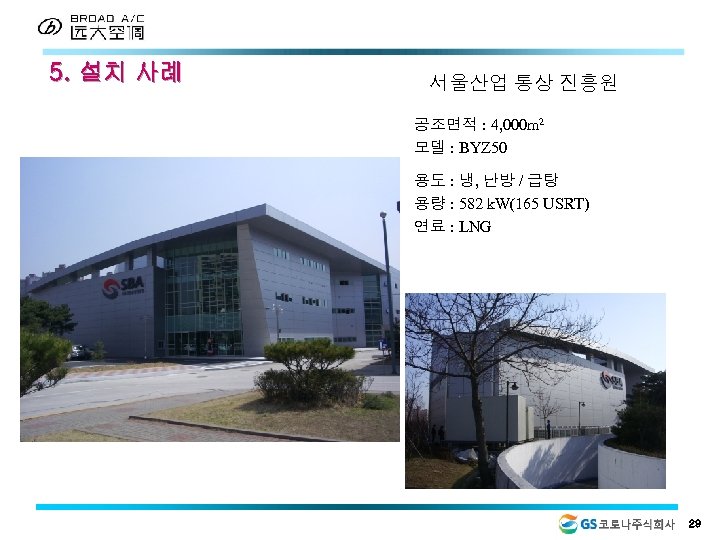

5. 설치 사례 서울산업 통상 진흥원 공조면적 : 4, 000 m 2 모델 : BYZ 50 용도 : 냉, 난방 / 급탕 용량 : 582 k. W(165 USRT) 연료 : LNG 29

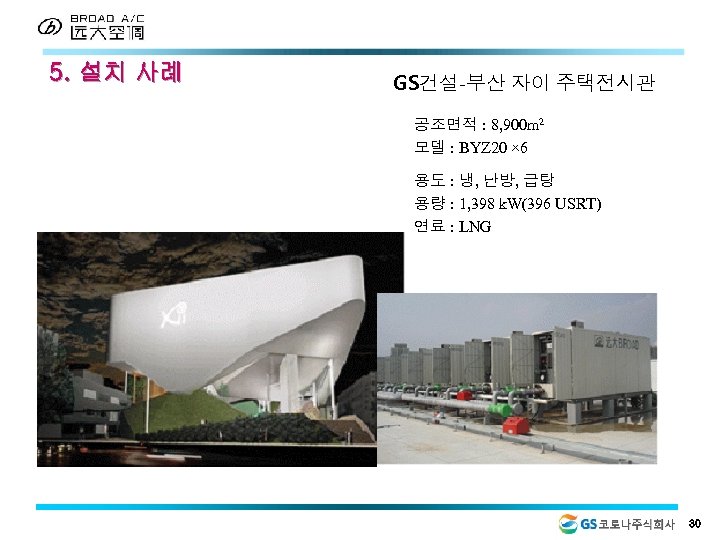

5. 설치 사례 GS건설-부산 자이 주택전시관 공조면적 : 8, 900 m 2 모델 : BYZ 20 × 6 용도 : 냉, 난방, 급탕 용량 : 1, 398 k. W(396 USRT) 연료 : LNG 30

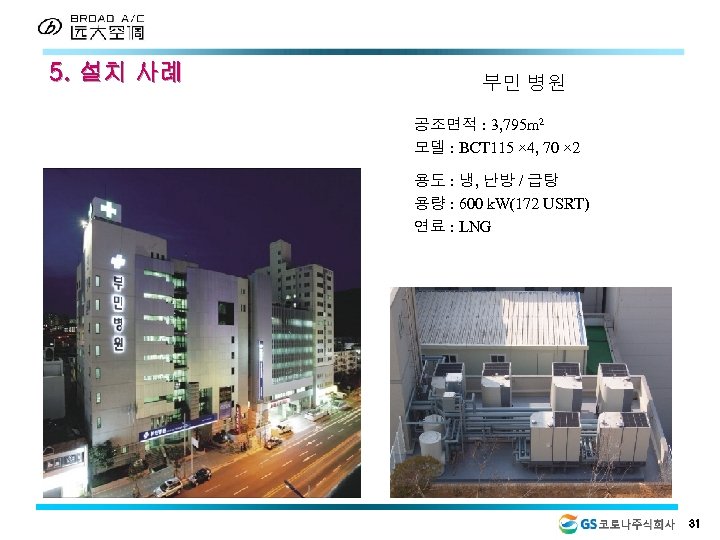

5. 설치 사례 부민 병원 공조면적 : 3, 795 m 2 모델 : BCT 115 × 4, 70 × 2 용도 : 냉, 난방 / 급탕 용량 : 600 k. W(172 USRT) 연료 : LNG 31

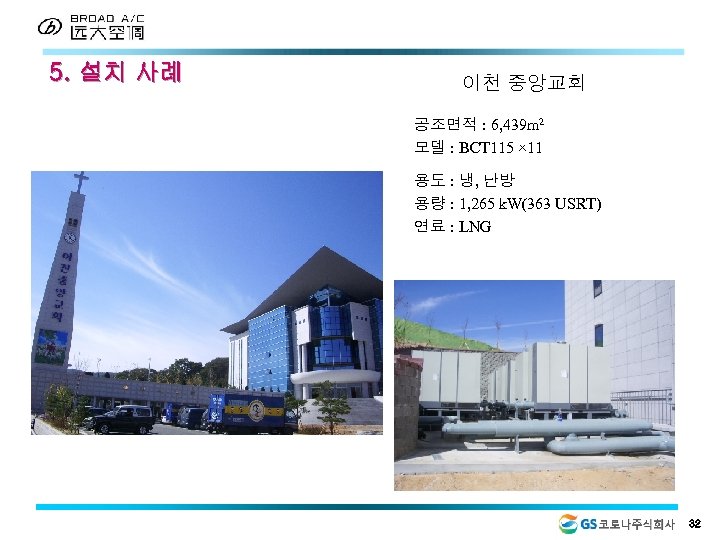

5. 설치 사례 이천 중앙교회 공조면적 : 6, 439 m 2 모델 : BCT 115 × 11 용도 : 냉, 난방 용량 : 1, 265 k. W(363 USRT) 연료 : LNG 32

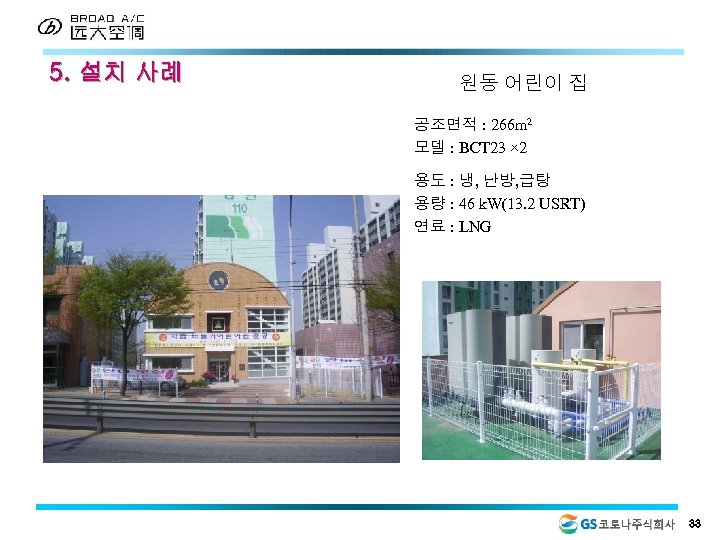

5. 설치 사례 원동 어린이 집 공조면적 : 266 m 2 모델 : BCT 23 × 2 용도 : 냉, 난방, 급탕 용량 : 46 k. W(13. 2 USRT) 연료 : LNG 33

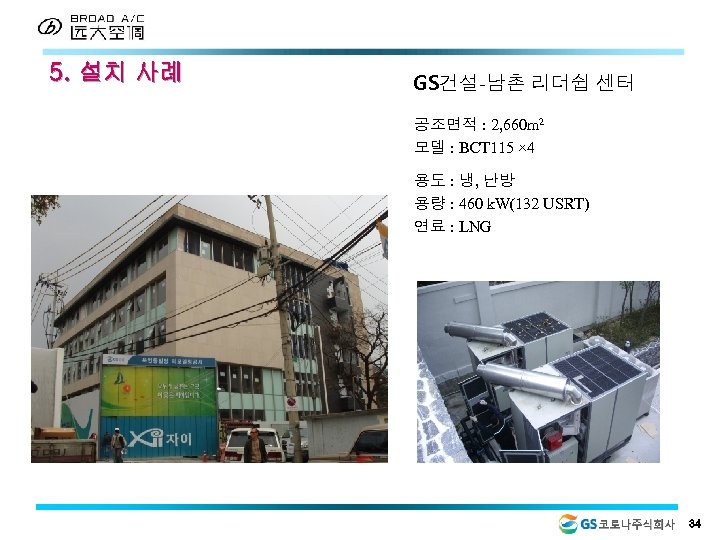

5. 설치 사례 GS건설-남촌 리더쉽 센터 공조면적 : 2, 660 m 2 모델 : BCT 115 × 4 용도 : 냉, 난방 용량 : 460 k. W(132 USRT) 연료 : LNG 34

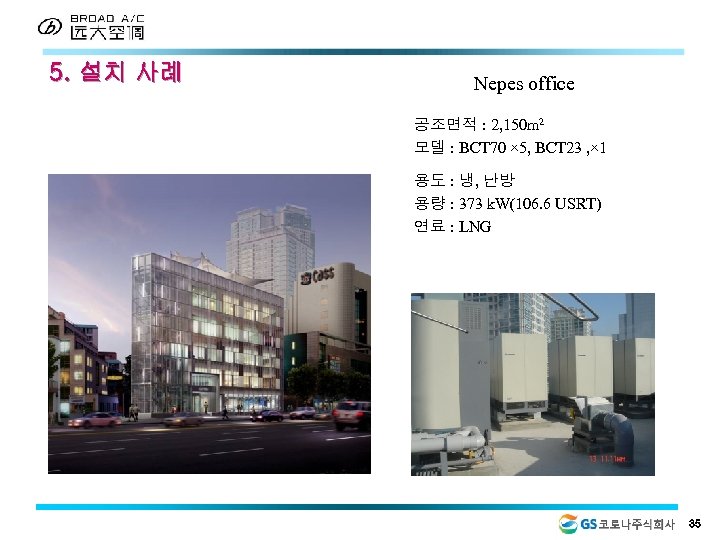

5. 설치 사례 Nepes office 공조면적 : 2, 150 m 2 모델 : BCT 70 × 5, BCT 23 , × 1 용도 : 냉, 난방 용량 : 373 k. W(106. 6 USRT) 연료 : LNG 35

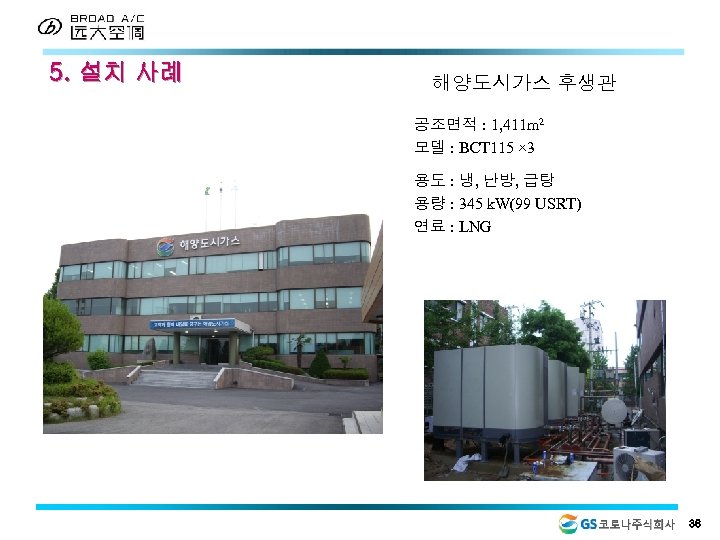

5. 설치 사례 해양도시가스 후생관 공조면적 : 1, 411 m 2 모델 : BCT 115 × 3 용도 : 냉, 난방, 급탕 용량 : 345 k. W(99 USRT) 연료 : LNG 36
5. 설치 사례 두산건설-The State 주상복합 공조면적 : 15, 970 m 2 모델 : BCT 115 × 24 용도 : 냉, 난방 용량 : 2, 760 k. W(792 USRT) 연료 : LNG 37
5. 설치 사례 천안 중앙교회 건축면적 : 13, 678 m 2 모델 : BCT 115 × 14 BCT 70 × 2 BYZ 50 × 4 용도 : 냉, 난방 용량 : 4, 072 Kw(1, 158 USRT) 연료 : LNG * 2008년 12월 준공 예정 38
6. 실내기 건강은 우리가 추구하는 첫번째 요소입니다 브로드는 실내기마다 공기정화장치를 내장하여 실내쾌적감을 만족하는 동시에 “ 오염원”으로부터 공기를 정화하여 ——사람들이 영원히 공기오염과 공조병의 위해 를 벗어나도록합니다. 브로드실내기는 설계이념상에서 이왕과 완전히 다릅니다. 전개식 설계는 손쉽게 기내매하나의 모서리마다 청소가능합니다.
6. 실내기 1]알루미늄팬과 특제모터 2]인버터조절 전로 팬이 저속운전할때 운전음을 거의 들을수가 없습 니다. 공조소음은 신경계통에 만성위해를 조성하는 문제를 해결하고 팬의 전기소모를 절감해줍니다. 10 Hz - 20 d. B 50 Hz - 35 d. B
6. 실내기 에너지절감성이 가장 높은 공조터미널 초음파유량계와 급회수온도계로 공조의 에너지소모를 연속측 정하고 일당/월당/년당에너지비용을 기록합니다. 이것은 에너지비용적산과 운전비관리에 모두 효과적인 역할하여 최고의 행위 에너지절감효과 를 달성합니다. 모터밸브——소비자에서 냉난방을 사용하지않을때 냉난방배 관을 절단시켜 공조열손실을 최소화하고 냉온수무효순환으 로의 에너지낭비를 방지합니다. 방실내CO 2함량을 시시로 측정하여 건강의 요구를 만족하는 동시에 신풍량을 정밀조절하여 신풍으로 인한 에너지 과대 낭비를 방지합니다.
6. 실내기 씬 시리즈 2. 7~3. 6 k. W ( 33种) * 다양한 선택성 포스트모덴 시리즈 1. 8~3. 6 k. W ( 42种) 아방가르드 시리즈 4. 5~12 k. W 프로파일모델링 시리즈 씩 시리즈 3. 6~9 k. W ( 7种) 3. 6~12 k. W ( 14种) ( 12种) 대형 시리즈 18~250 k. W ( 4种) 환기 시리즈 100~2000 m 3/h( 8种) 브로드는 단 1년의 시간으로 40여가지 형태와 120여개의 모델을 개발해냈습니다. 냉방용량은 세계최소의 1. 8 k. W에 서 세계최대의 250 k. W에 이르고 공조, 신풍, 가습기능을 모두 구비하여 건축사, HVAC엔제니어들에게 무한한 선택의 공간을 마련하고 고객의 개성화된 美의 수요를 만족할수있습니다.
6. 실내기 저위설치로 실내에 부하가 집중된곳에만 냉난방 을 하여 에너지소모와 설비투자를 반으로 절감해 줍니다. 층고가 높은 건물에서 그 효과가 더 선명 합니다. 저위설치는 전체 건물층고도 낮출수있고 실내기 유지보수관리에도 편이합니다.
6. 실내기 현장시운전이 필요되는 모터밸브, 조절밸브, 필터, 자동에어벤트밸브 및 컨트롤시스템의 설치테스트를 공장에서 모두 완료하여 공정의 품질과 공정주기를 확보해주고 코스트를 경감해줍니다. 몸체와 부품은 모두 금속으로 제조되고 고급페인트처리를 하여 몇 세대를 사용할수있어 자원의 낭비를 피면합니다.
6. 실내기 < 간편한 청소 > 브로드공기정화기의 특점의 하나가 필터교체가 필요없다는것입니다. 필터 청소는 누구나 할수있는 작업으로 5분이면 깨끗이 완료됩니다. 매번마다 이런 “먹물”을 싯어낼수가있습니다. 브로드공기정화기가 없다 면 이 먹물을 사람이 먹어버린것과 같습니다.
감사합니다 02)2066 -3000 http: //www. gscorona. com 46
