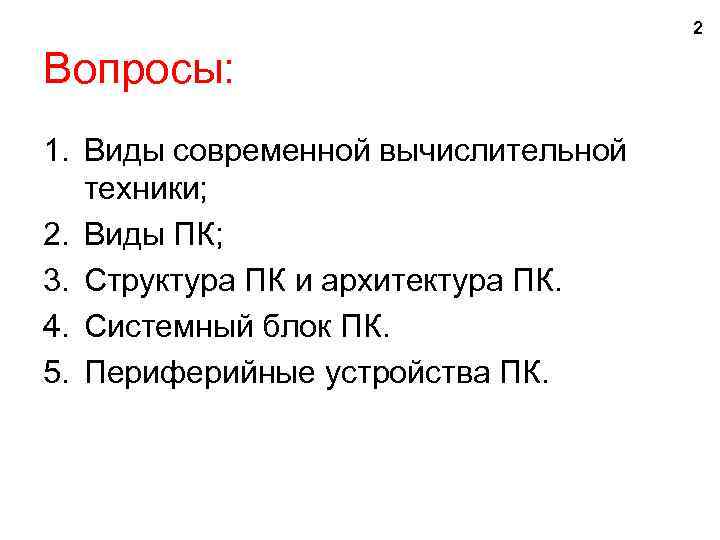

2 Вопросы: 1. Виды современной вычислительной техники; 2. Виды ПК; 3. Структура ПК и архитектура ПК. 4. Системный блок ПК. 5. Периферийные устройства ПК.

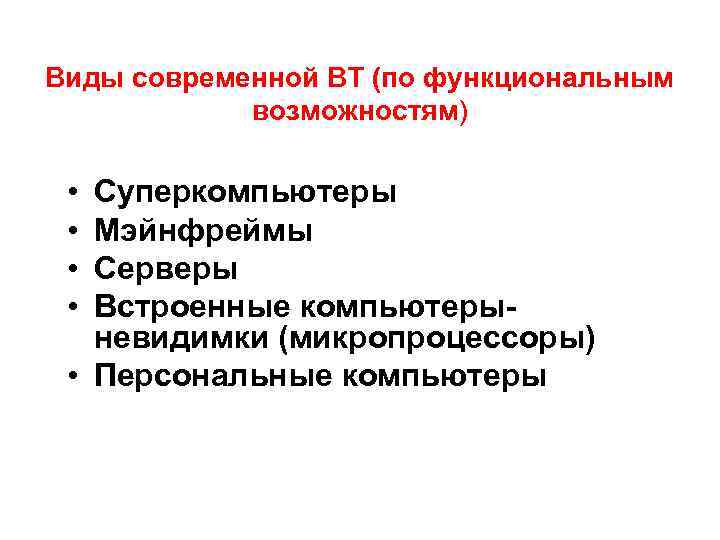

Виды современной ВТ (по функциональным возможностям) • • Суперкомпьютеры Мэйнфреймы Серверы Встроенные компьютерыневидимки (микропроцессоры) • Персональные компьютеры

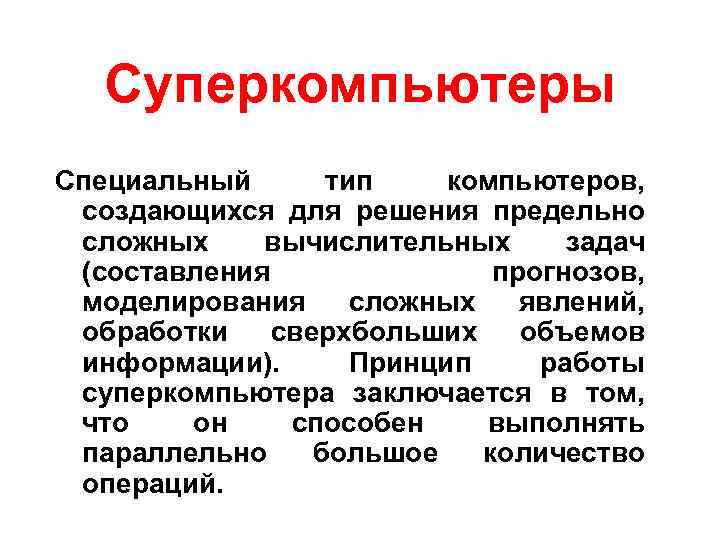

Суперкомпьютеры Специальный тип компьютеров, создающихся для решения предельно сложных вычислительных задач (составления прогнозов, моделирования сложных явлений, обработки сверхбольших объемов информации). Принцип работы суперкомпьютера заключается в том, что он способен выполнять параллельно большое количество операций.

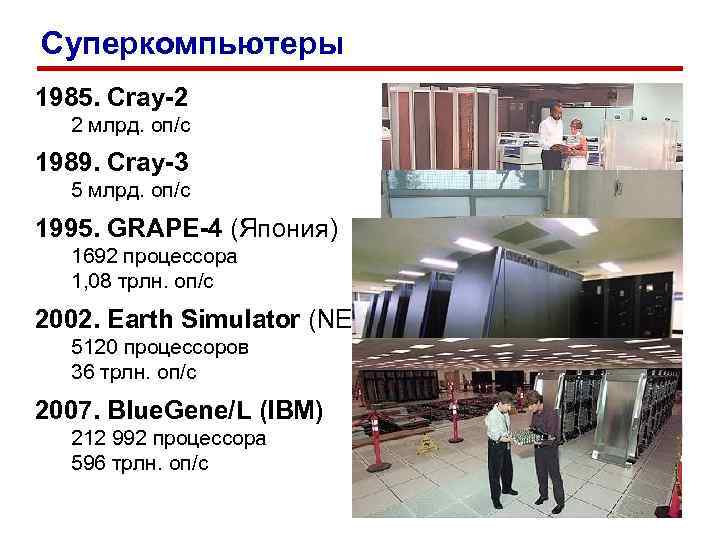

Суперкомпьютеры 1985. Cray-2 2 млрд. оп/c 1989. Cray-3 5 млрд. оп/c 1995. GRAPE-4 (Япония) 1692 процессора 1, 08 трлн. оп/c 2002. Earth Simulator (NEC) 5120 процессоров 36 трлн. оп/c 2007. Blue. Gene/L (IBM) 212 992 процессора 596 трлн. оп/c

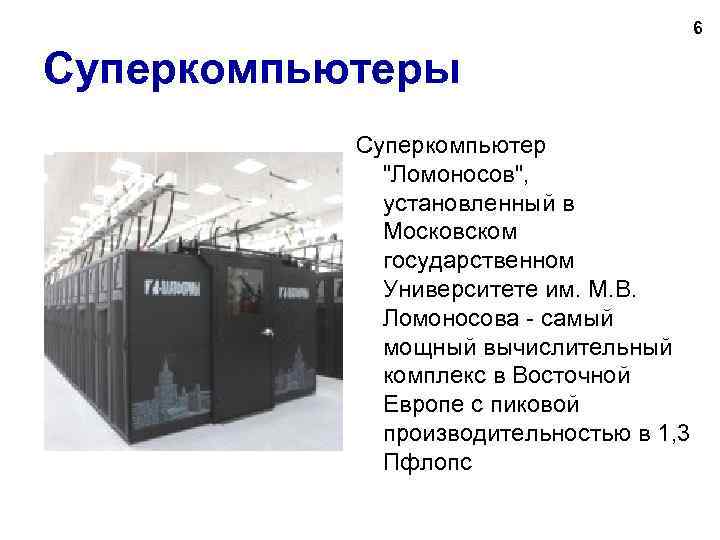

6 Суперкомпьютеры Суперкомпьютер "Ломоносов", установленный в Московском государственном Университете им. М. В. Ломоносова - самый мощный вычислительный комплекс в Восточной Европе с пиковой производительностью в 1, 3 Пфлопс

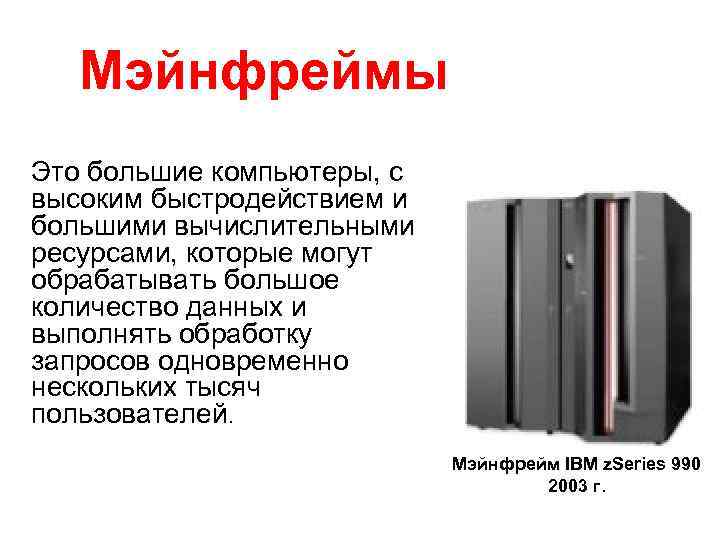

Мэйнфреймы Это большие компьютеры, с высоким быстродействием и большими вычислительными ресурсами, которые могут обрабатывать большое количество данных и выполнять обработку запросов одновременно нескольких тысяч пользователей. Мэйнфрейм IBM z. Series 990 2003 г.

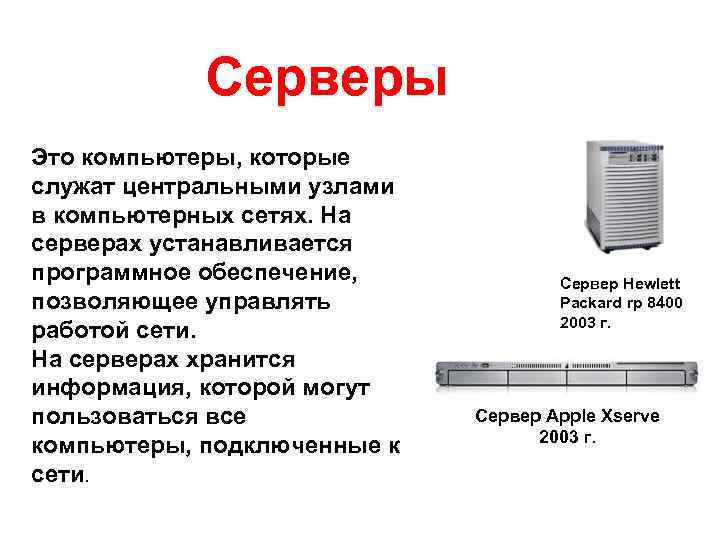

Серверы Это компьютеры, которые служат центральными узлами в компьютерных сетях. На серверах устанавливается программное обеспечение, позволяющее управлять работой сети. На серверах хранится информация, которой могут пользоваться все компьютеры, подключенные к сети. Сервер Hewlett Packard rp 8400 2003 г. Сервер Apple Xserve 2003 г.

Персональные компьютеры - это компьютеры, которые могут использоваться одним человеком автономно, независимо от других компьютеров. Персональные компьютеры могут быть настольными, переносными и карманными.

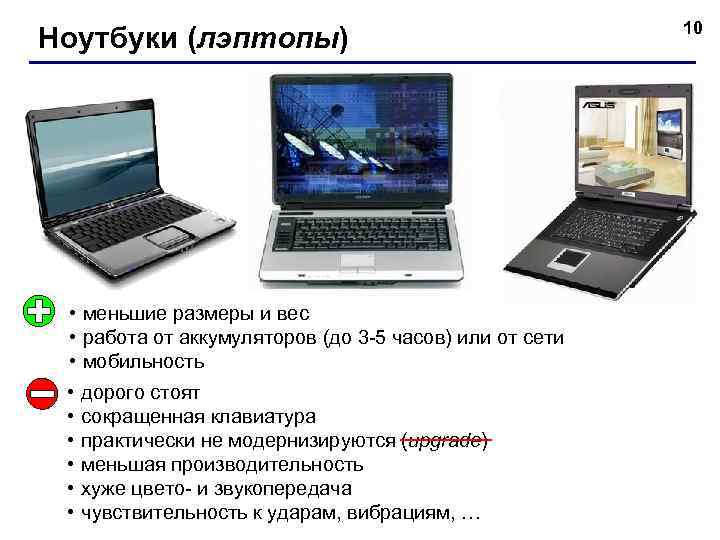

Ноутбуки (лэптопы) • меньшие размеры и вес • работа от аккумуляторов (до 3 -5 часов) или от сети • мобильность • дорого стоят • сокращенная клавиатура • практически не модернизируются (upgrade) • меньшая производительность • хуже цвето- и звукопередача • чувствительность к ударам, вибрациям, … 10

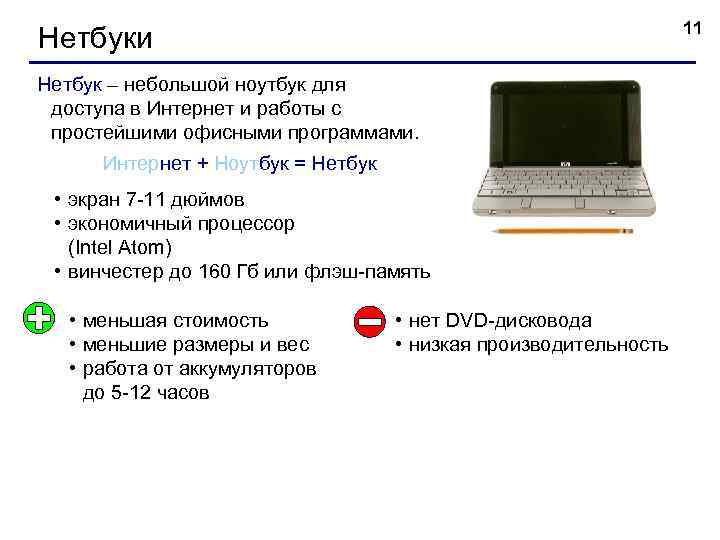

11 Нетбуки Нетбук – небольшой ноутбук для доступа в Интернет и работы с простейшими офисными программами. Интернет + Ноутбук = Нетбук • экран 7 -11 дюймов • экономичный процессор (Intel Atom) • винчестер до 160 Гб или флэш-память • меньшая стоимость • меньшие размеры и вес • работа от аккумуляторов до 5 -12 часов • нет DVD-дисковода • низкая производительность

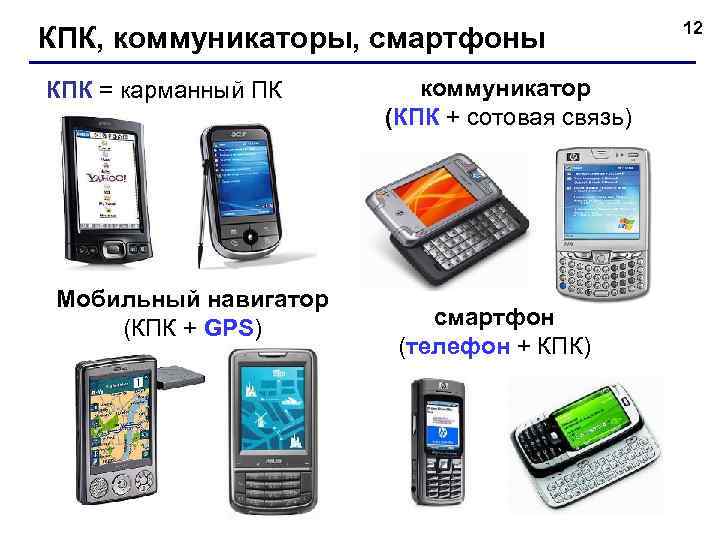

КПК, коммуникаторы, смартфоны КПК = карманный ПК Мобильный навигатор (КПК + GPS) коммуникатор (КПК + сотовая связь) смартфон (телефон + КПК) 12

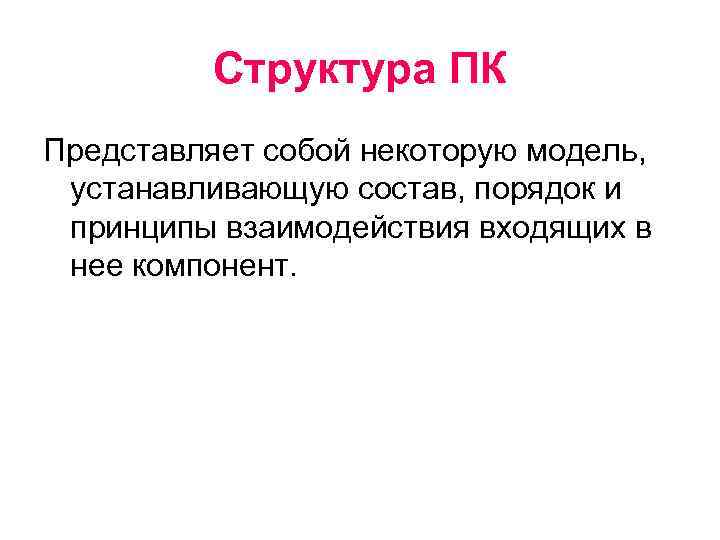

Структура ПК Представляет собой некоторую модель, устанавливающую состав, порядок и принципы взаимодействия входящих в нее компонент.

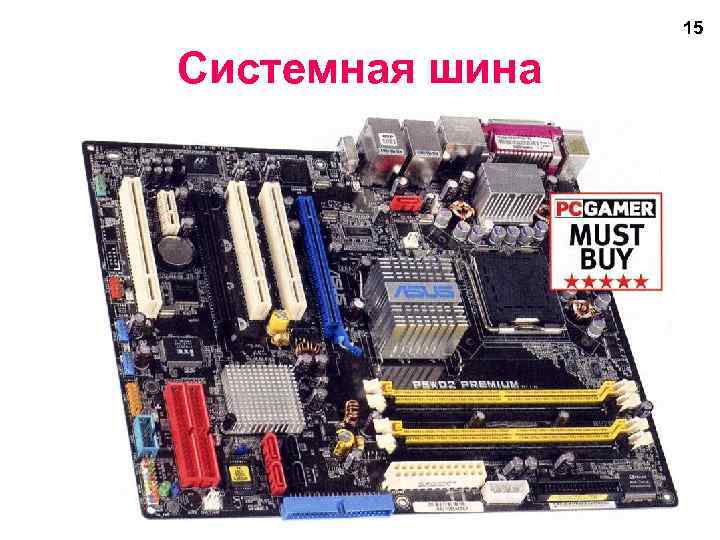

15 Системная шина

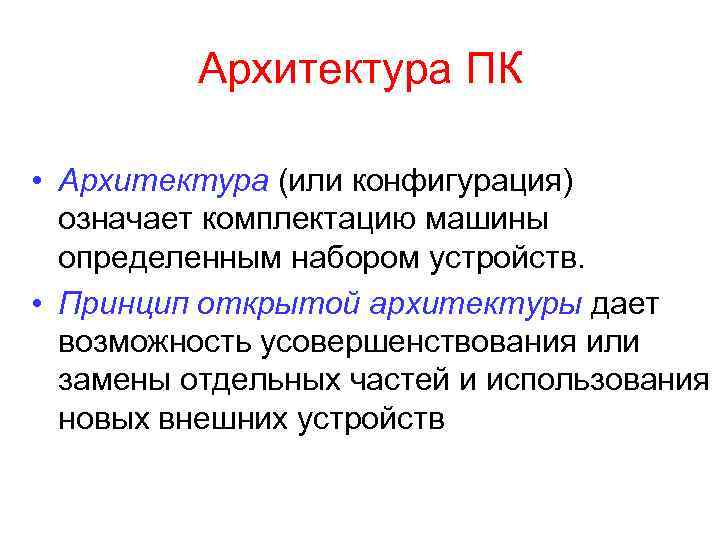

Архитектура ПК • Архитектура (или конфигурация) означает комплектацию машины определенным набором устройств. • Принцип открытой архитектуры дает возможность усовершенствования или замены отдельных частей и использования новых внешних устройств

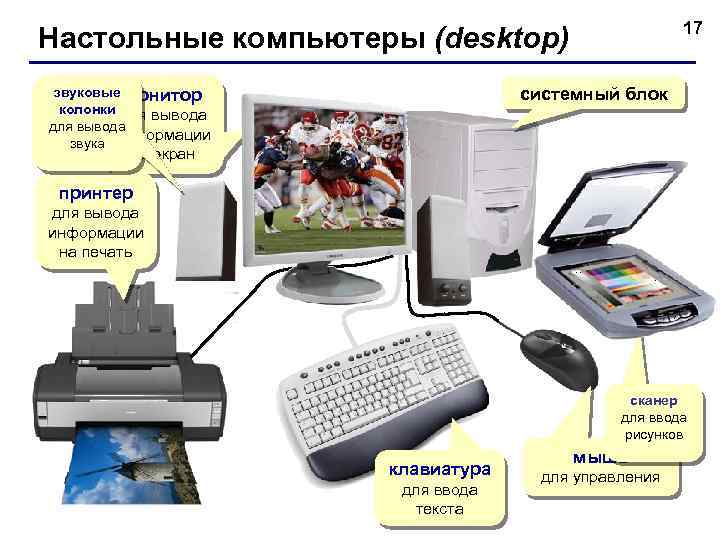

17 Настольные компьютеры (desktop) системный блок звуковые монитор колонки для вывода информации звука на экран принтер для вывода информации на печать сканер для ввода рисунков клавиатура для ввода текста мышь для управления

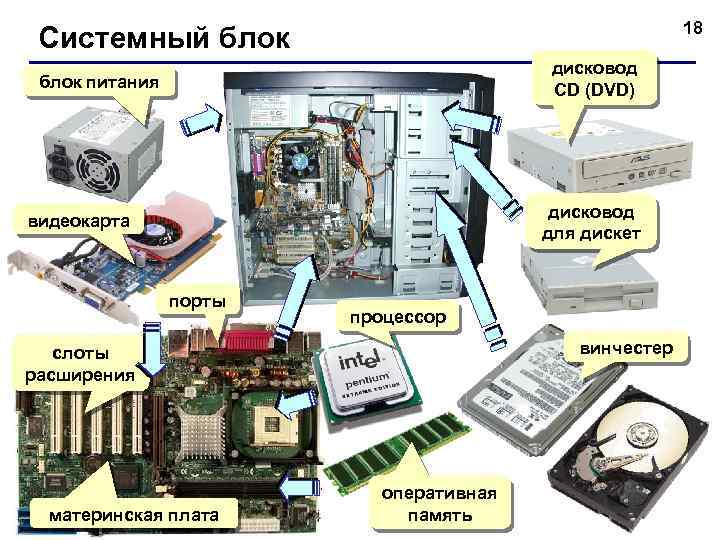

18 Системный блок дисковод СD (DVD) блок питания дисковод для дискет видеокарта порты процессор винчестер слоты расширения материнская плата оперативная память

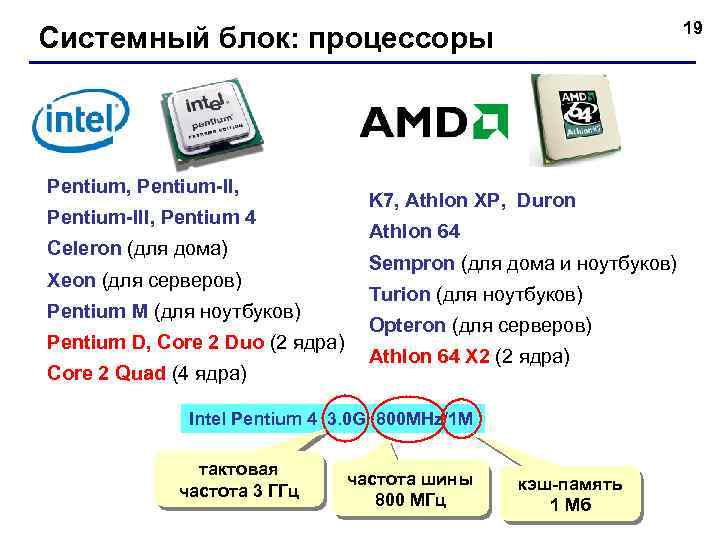

19 Системный блок: процессоры Pentium, Pentium-III, Pentium 4 Celeron (для дома) Xeon (для серверов) Pentium M (для ноутбуков) Pentium D, Core 2 Duo (2 ядра) Core 2 Quad (4 ядра) K 7, Athlon XP, Duron Athlon 64 Sempron (для дома и ноутбуков) Turion (для ноутбуков) Opteron (для серверов) Athlon 64 X 2 (2 ядра) Intel Pentium 4 3. 0 G 800 MHz/1 M тактовая частота 3 ГГц частота шины 800 МГц кэш-память 1 Мб

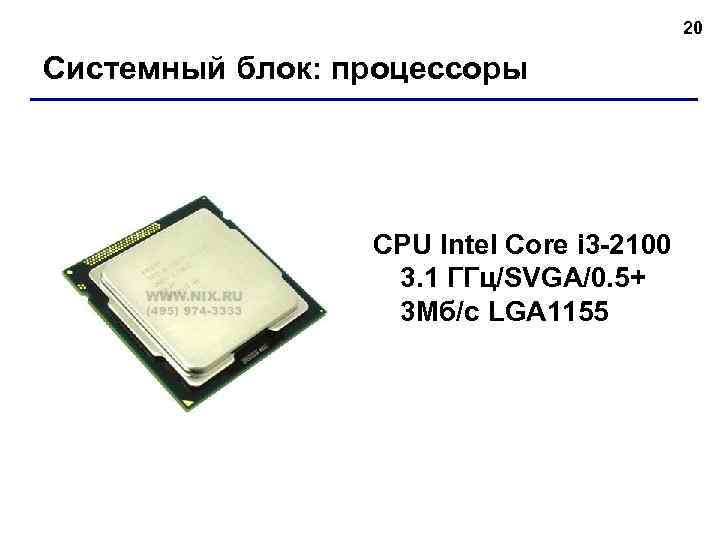

20 Системный блок: процессоры CPU Intel Core i 3 -2100 3. 1 ГГц/SVGA/0. 5+ 3 Мб/с LGA 1155

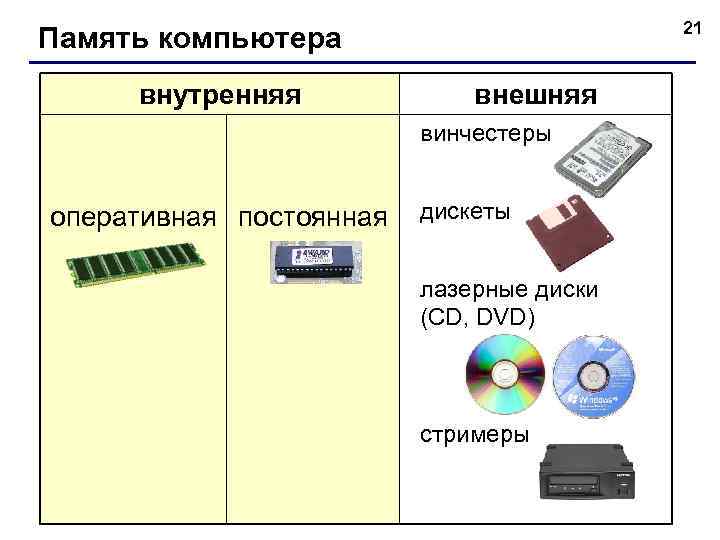

21 Память компьютера внутренняя внешняя винчестеры оперативная постоянная дискеты лазерные диски (CD, DVD) стримеры

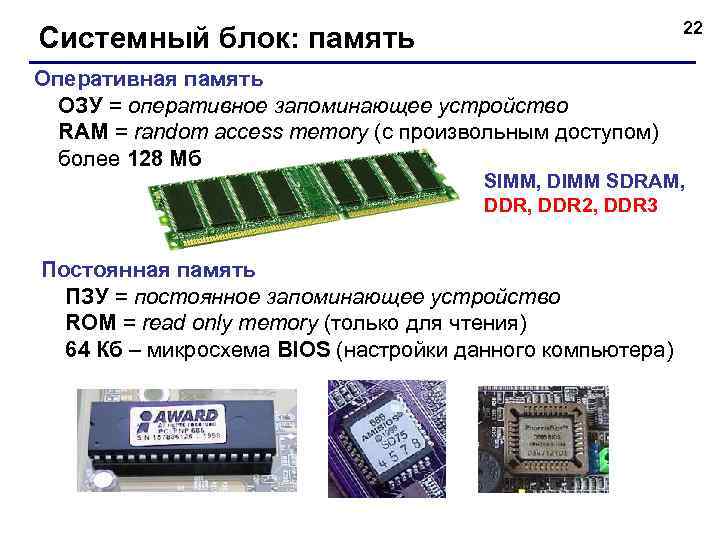

22 Системный блок: память Оперативная память ОЗУ = оперативное запоминающее устройство RAM = random access memory (с произвольным доступом) более 128 Мб SIMM, DIMM SDRAM, DDR 2, DDR 3 Постоянная память ПЗУ = постоянное запоминающее устройство ROM = read only memory (только для чтения) 64 Кб – микросхема BIOS (настройки данного компьютера)

Системный блок: дисководы 23 дисковод для гибких магнитных дисков • скорость вращения 300 об/мин • скорость передачи данных 63 Кб/сек 52 x дисковод CD-RW 52 32 52 • чтение CD-ROM до 52 (52 150 Кб/сек) • запись CD-RW до 32 • запись CD-R до 52 комбо-привод • чтение и запись CD-ROM, CD-RW • чтение DVD-ROM дисковод DVD-RW • чтение и запись CD до 52 • запись DVD-RW, DVD+RW до 8 (8 9 150 Кб/сек) • запись DVD-R, DVD+R до 18

Системный блок: порты PS/2 последовательный порт питание 220 В вкл/выкл блок питания порт VGA параллельный порты USB линейный сеть RJ-45 вход 24

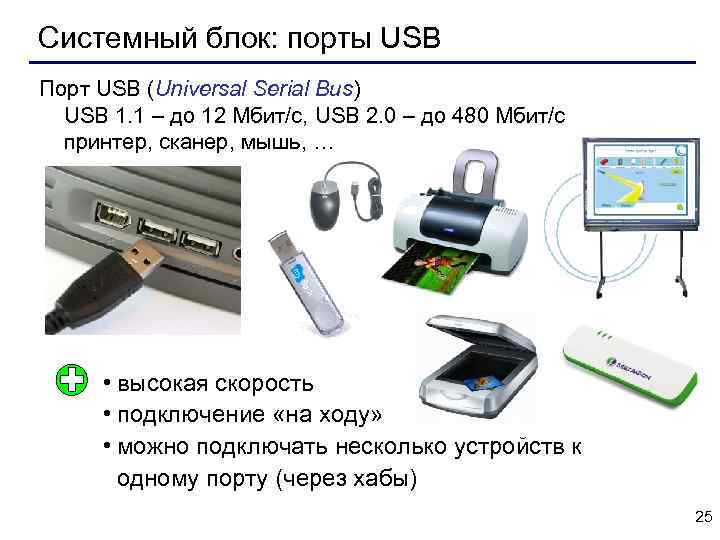

Системный блок: порты USB Порт USB (Universal Serial Bus) USB 1. 1 – до 12 Мбит/c, USB 2. 0 – до 480 Мбит/c принтер, сканер, мышь, … • высокая скорость • подключение «на ходу» • можно подключать несколько устройств к одному порту (через хабы) 25

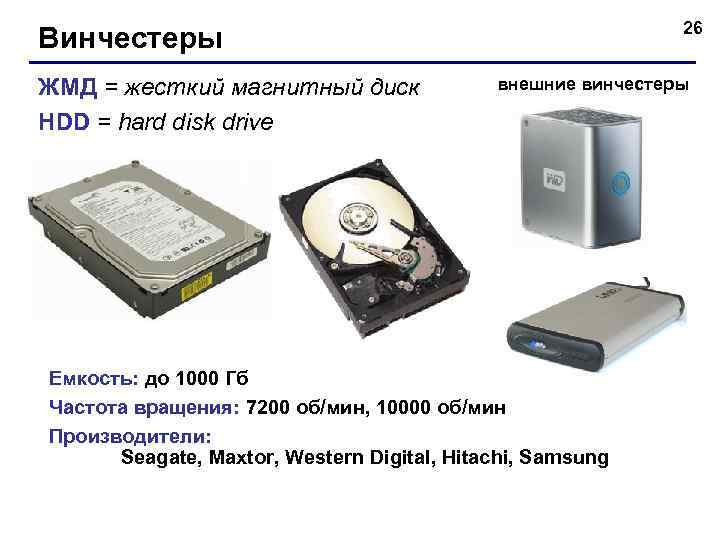

26 Винчестеры ЖМД = жесткий магнитный диск HDD = hard disk drive внешние винчестеры Емкость: до 1000 Гб Частота вращения: 7200 об/мин, 10000 об/мин Производители: Seagate, Maxtor, Western Digital, Hitachi, Samsung

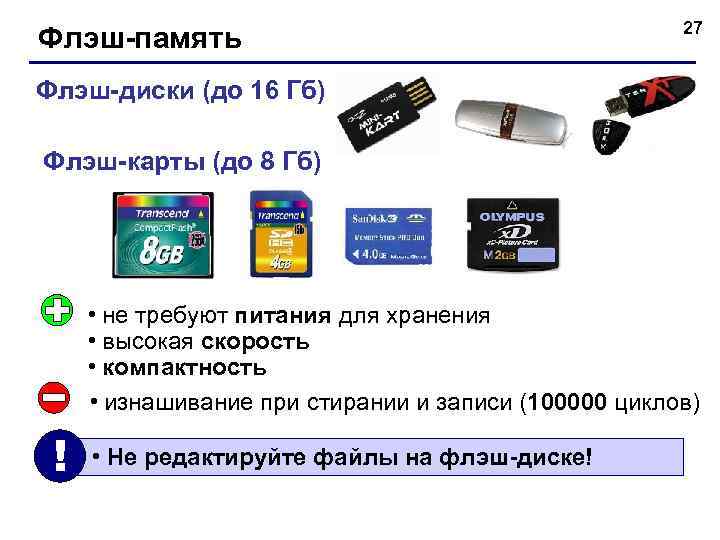

Флэш-память 27 Флэш-диски (до 16 Гб) Флэш-карты (до 8 Гб) • не требуют питания для хранения • высокая скорость • компактность • изнашивание при стирании и записи (100000 циклов) ! • Не редактируйте файлы на флэш-диске!

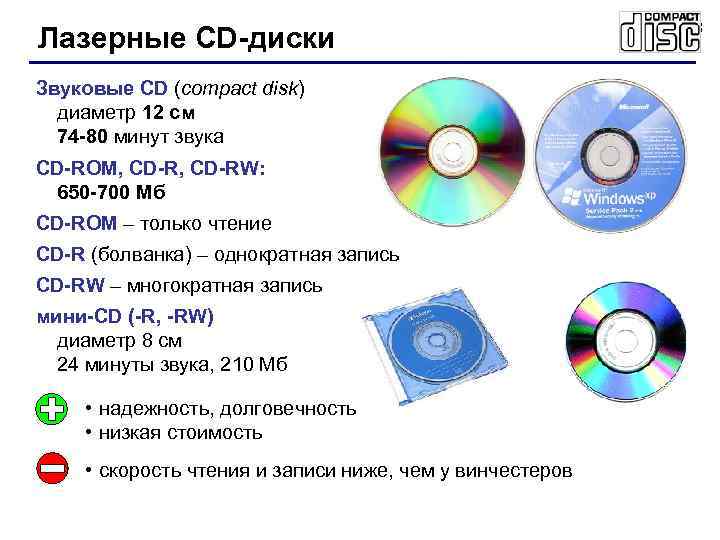

Лазерные CD-диски Звуковые CD (compact disk) диаметр 12 см 74 -80 минут звука CD-ROM, CD-RW: 650 -700 Мб CD-ROM – только чтение CD-R (болванка) – однократная запись CD-RW – многократная запись мини-CD (-R, -RW) диаметр 8 см 24 минуты звука, 210 Мб • надежность, долговечность • низкая стоимость • скорость чтения и записи ниже, чем у винчестеров 28

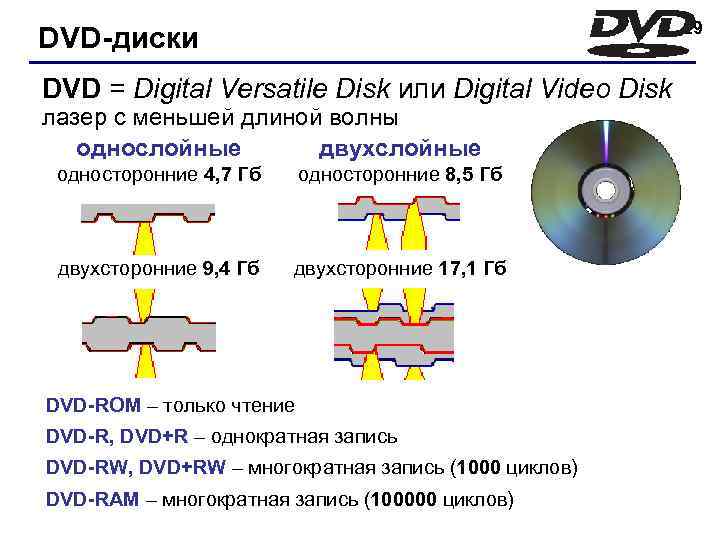

29 DVD-диски DVD = Digital Versatile Disk или Digital Video Disk лазер с меньшей длиной волны однослойные двухслойные односторонние 4, 7 Гб односторонние 8, 5 Гб двухсторонние 9, 4 Гб двухсторонние 17, 1 Гб DVD-ROM – только чтение DVD-R, DVD+R – однократная запись DVD-RW, DVD+RW – многократная запись (1000 циклов) DVD-RAM – многократная запись (100000 циклов)

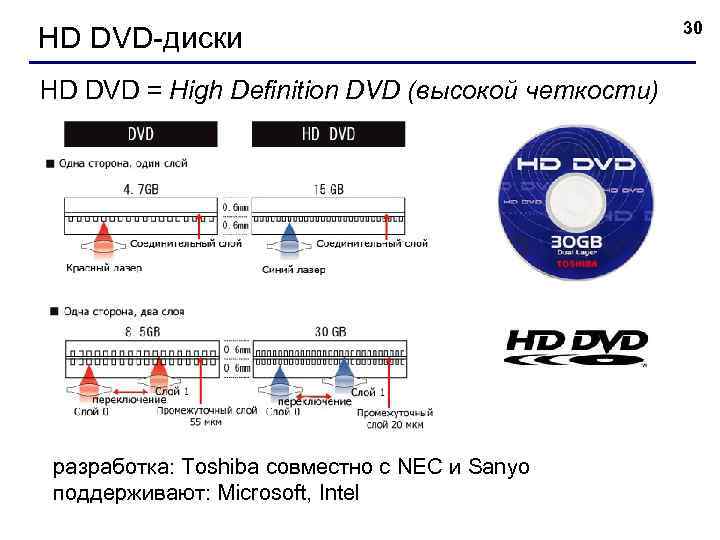

HD DVD-диски HD DVD = High Definition DVD (высокой четкости) разработка: Toshiba совместно с NEC и Sanyo поддерживают: Microsoft, Intel 30

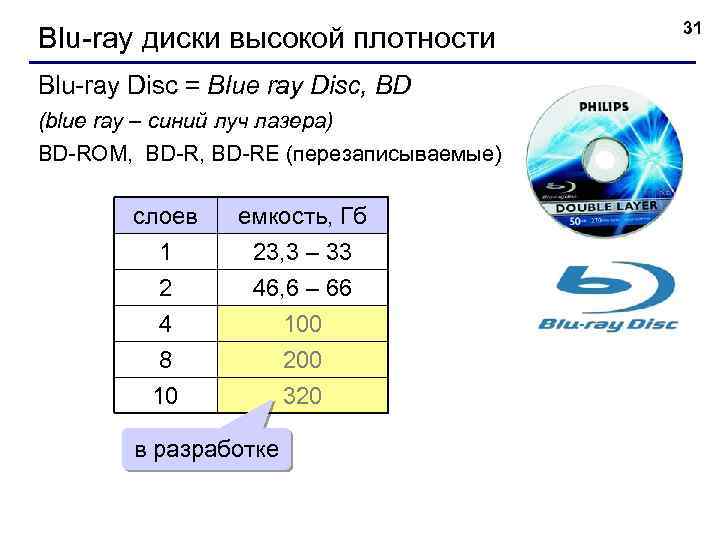

Blu-ray диски высокой плотности Blu-ray Disc = Blue ray Disc, BD (blue ray – синий луч лазера) BD-ROM, BD-RE (перезаписываемые) слоев 1 2 4 емкость, Гб 23, 3 – 33 46, 6 – 66 100 8 10 200 320 в разработке 31

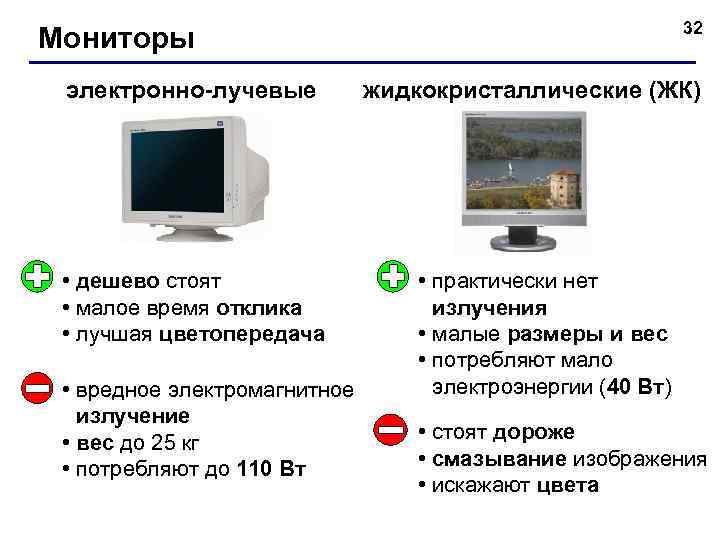

32 Мониторы электронно-лучевые • дешево стоят • малое время отклика • лучшая цветопередача • вредное электромагнитное излучение • вес до 25 кг • потребляют до 110 Вт жидкокристаллические (ЖК) • практически нет излучения • малые размеры и вес • потребляют мало электроэнергии (40 Вт) • стоят дороже • смазывание изображения • искажают цвета

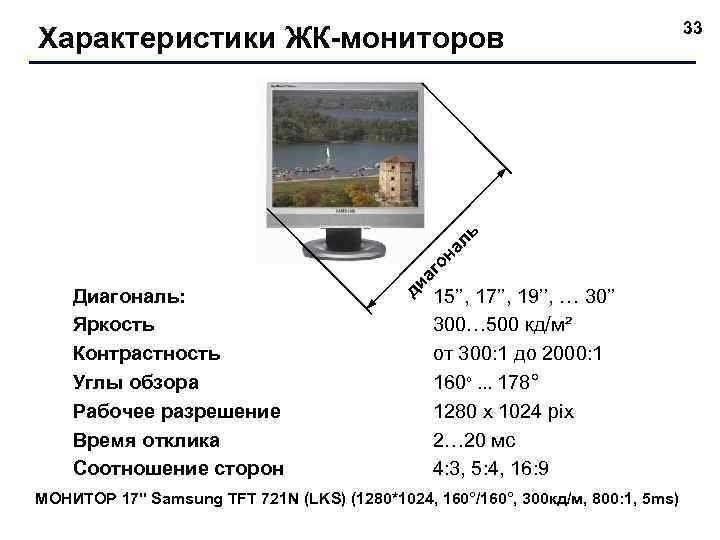

Диагональ: Яркость Контрастность Углы обзора Рабочее разрешение Время отклика Соотношение сторон ди аг он а ль Характеристики ЖК-мониторов 15’’, 17’’, 19’’, … 30’’ 300… 500 кд/м² от 300: 1 до 2000: 1 160° … 178° 1280 x 1024 pix 2… 20 мс 4: 3, 5: 4, 16: 9 МОНИТОР 17" Samsung TFT 721 N (LKS) (1280*1024, 160°/160°, 300 кд/м, 800: 1, 5 ms) 33

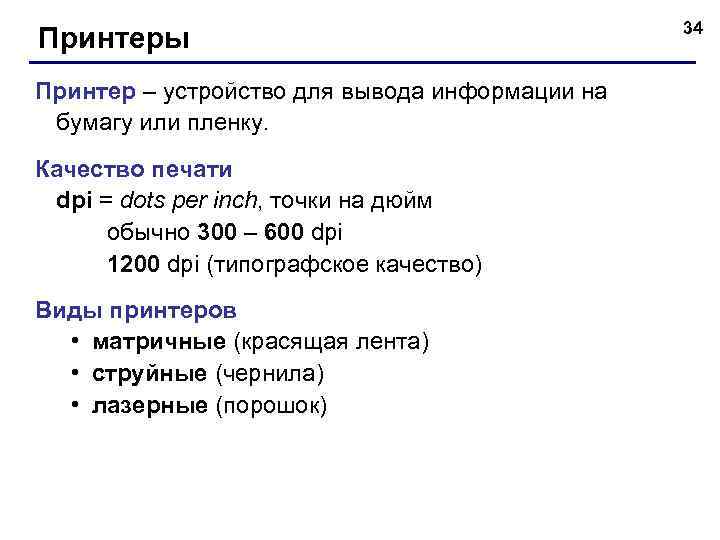

Принтеры Принтер – устройство для вывода информации на бумагу или пленку. Качество печати dpi = dots per inch, точки на дюйм обычно 300 – 600 dpi 1200 dpi (типографское качество) Виды принтеров • матричные (красящая лента) • струйные (чернила) • лазерные (порошок) 34

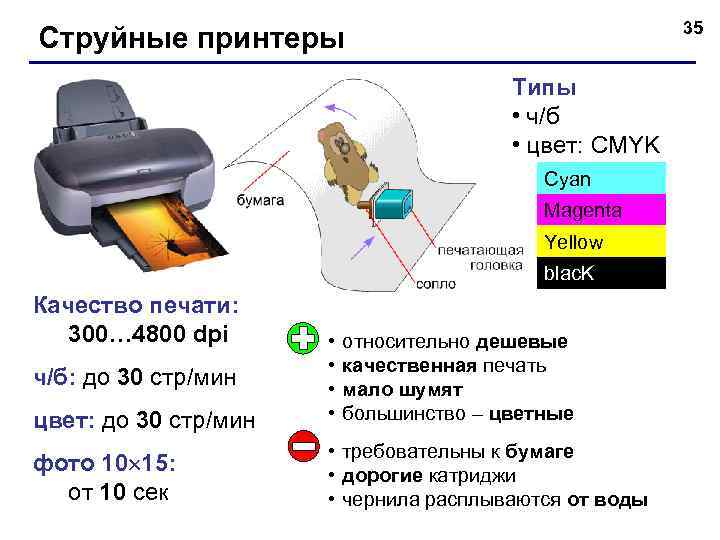

35 Струйные принтеры Типы • ч/б • цвет: CMYK Cyan Magenta Yellow blac. K Качество печати: 300… 4800 dpi цвет: до 30 стр/мин • • фото 10 15: от 10 сек • требовательны к бумаге • дорогие катриджи • чернила расплываются от воды ч/б: до 30 стр/мин относительно дешевые качественная печать мало шумят большинство – цветные

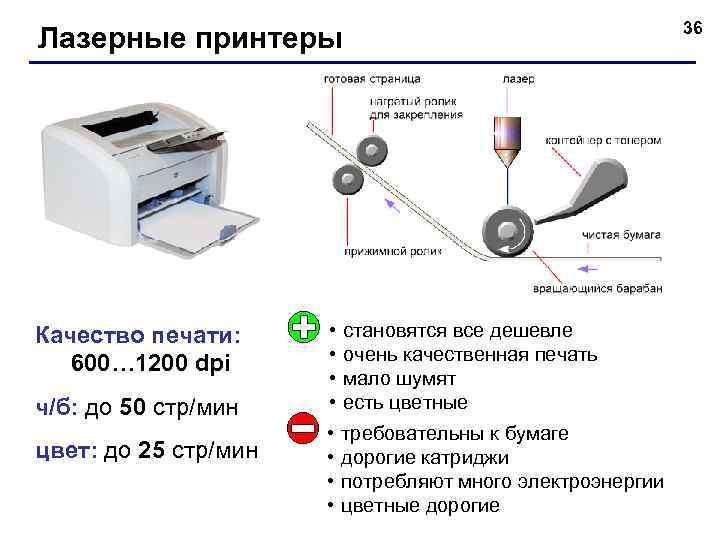

36 Лазерные принтеры Качество печати: 600… 1200 dpi ч/б: до 50 стр/мин цвет: до 25 стр/мин • • становятся все дешевле очень качественная печать мало шумят есть цветные • • требовательны к бумаге дорогие катриджи потребляют много электроэнергии цветные дорогие

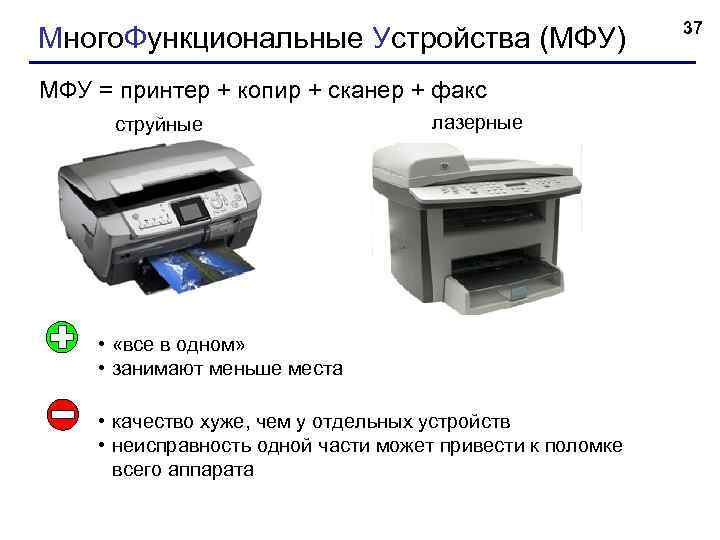

Много. Функциональные Устройства (МФУ) МФУ = принтер + копир + сканер + факс струйные лазерные • «все в одном» • занимают меньше места • качество хуже, чем у отдельных устройств • неисправность одной части может привести к поломке всего аппарата 37

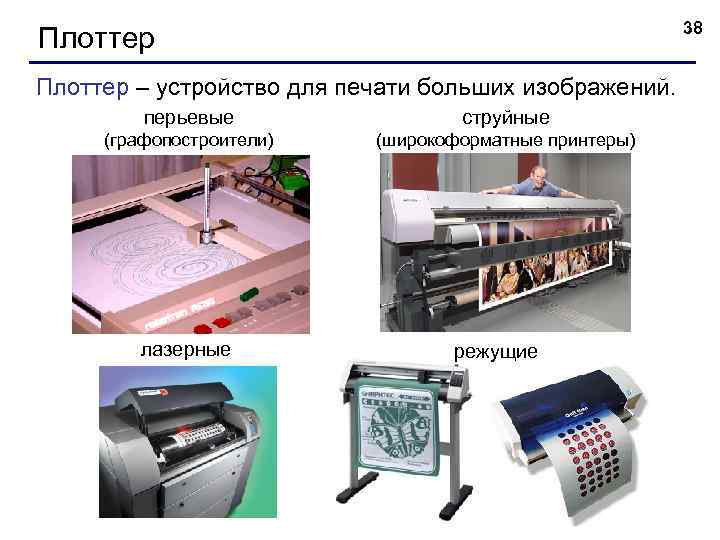

38 Плоттер – устройство для печати больших изображений. перьевые струйные (графопостроители) (широкоформатные принтеры) лазерные режущие

Устройство ввода: клавиатуры Эргономическая Мультимедийная • • громкость звука извлечь/принять CD-диск; аудиопроигрыватель Интернет: почтовая программа, браузер, поиск калькулятор, Проводник действия с окнами ждущий/ спящий режим, выключить компьютер 39

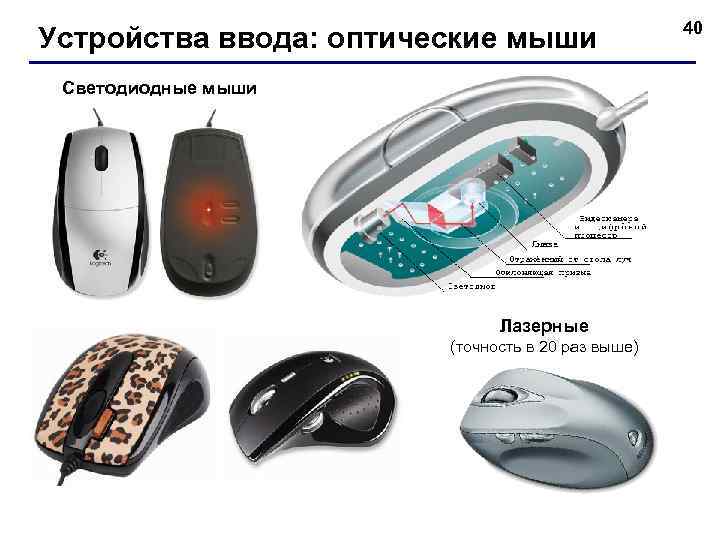

Устройства ввода: оптические мыши Светодиодные мыши Лазерные (точность в 20 раз выше) 40

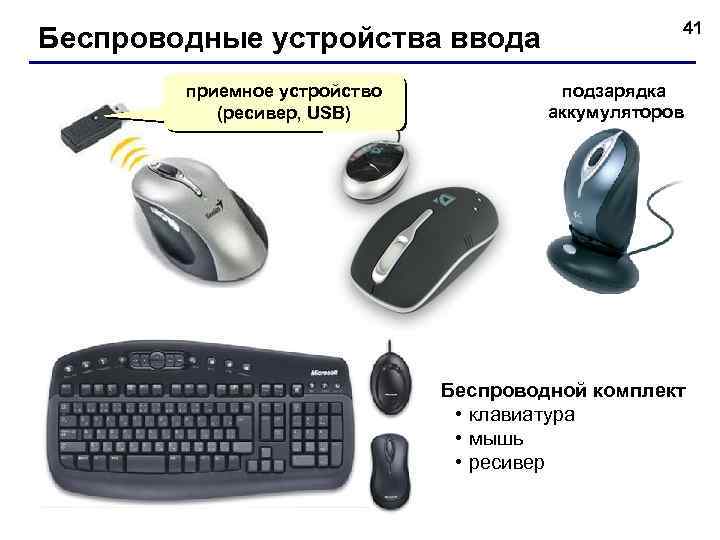

Беспроводные устройства ввода приемное устройство (ресивер, USB) 41 подзарядка аккумуляторов Беспроводной комплект • клавиатура • мышь • ресивер

Трекбол • если мало места или есть вибрация • не устает рука (запястье на месте) • сложно привыкнуть 42

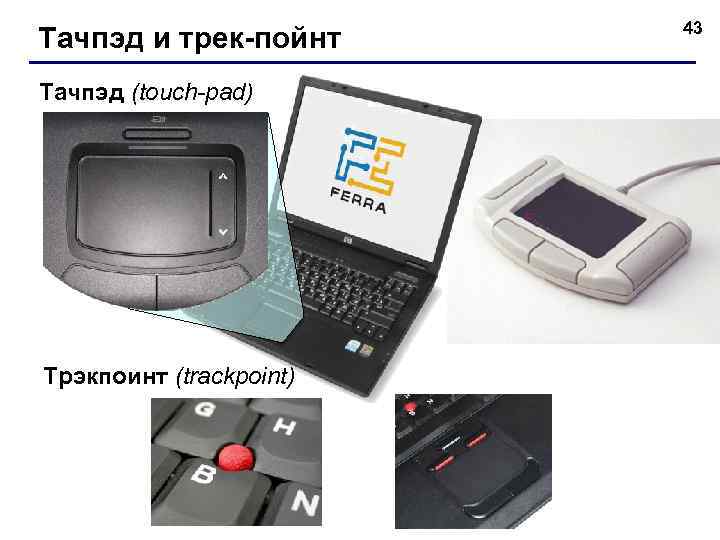

Тачпэд и трек-пойнт Тачпэд (touch-pad) Трэкпоинт (trackpoint) 43

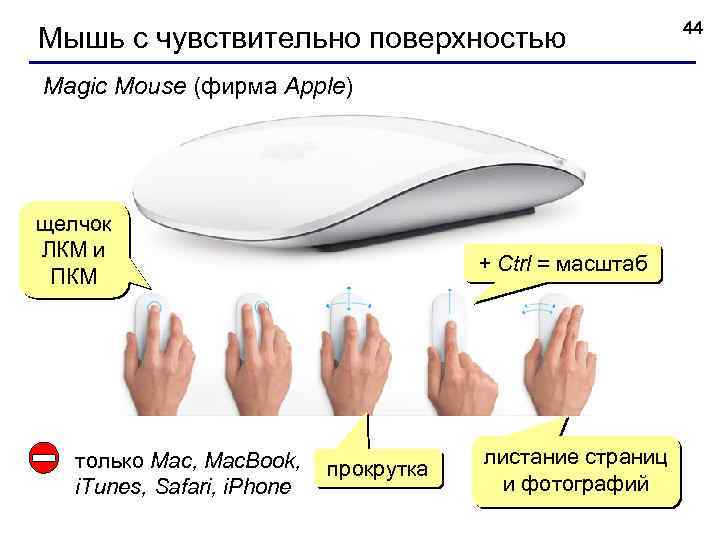

Мышь с чувствительно поверхностью Magic Mouse (фирма Apple) щелчок ЛКМ и ПКМ только Mac, Mac. Book, i. Tunes, Safari, i. Phone + Ctrl = масштаб прокрутка листание страниц и фотографий 44

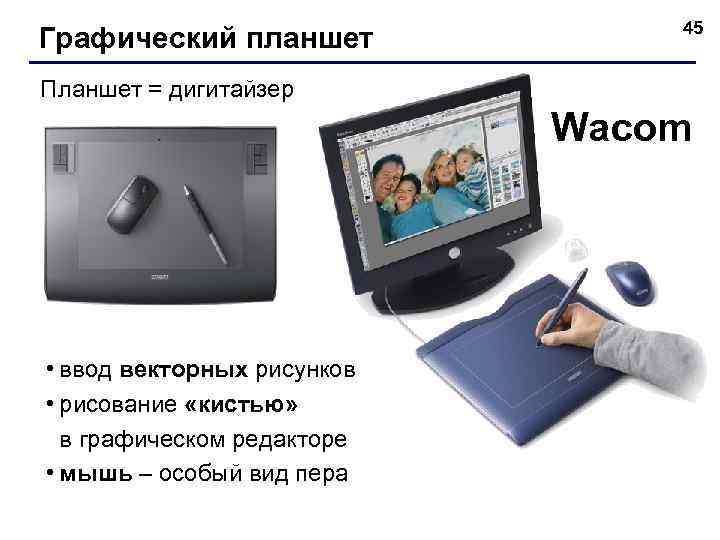

Графический планшет 45 Планшет = дигитайзер Wacom • ввод векторных рисунков • рисование «кистью» в графическом редакторе • мышь – особый вид пера

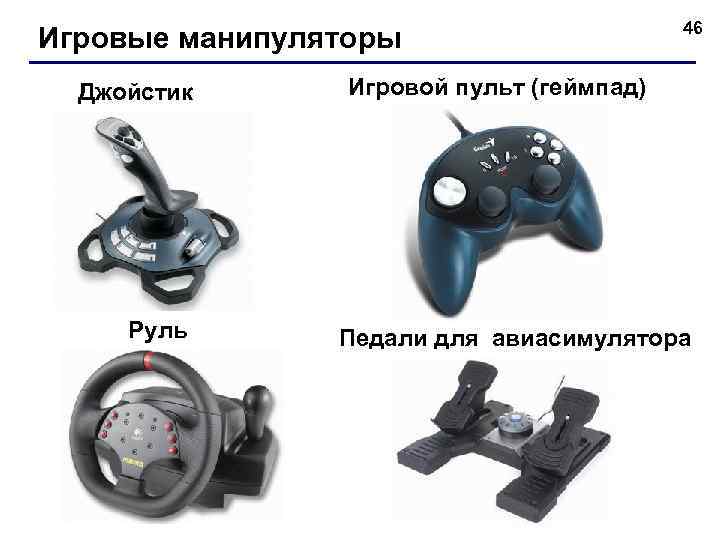

Игровые манипуляторы Джойстик Руль 46 Игровой пульт (геймпад) Педали для авиасимулятора

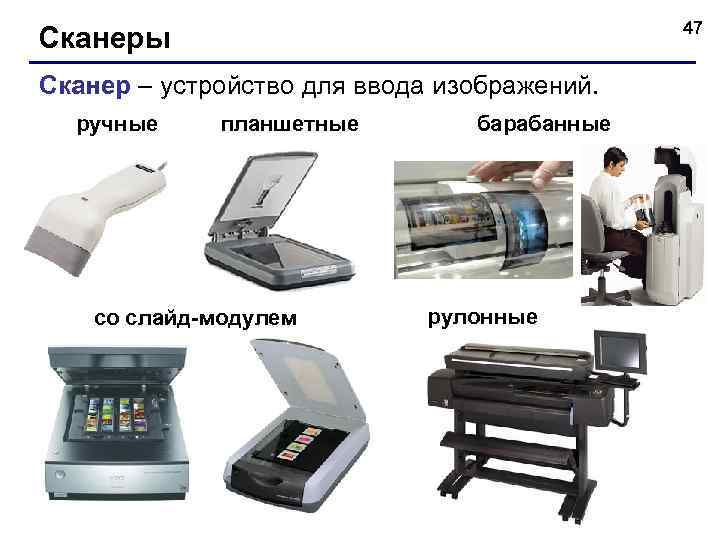

47 Сканеры Сканер – устройство для ввода изображений. ручные планшетные со слайд-модулем барабанные рулонные

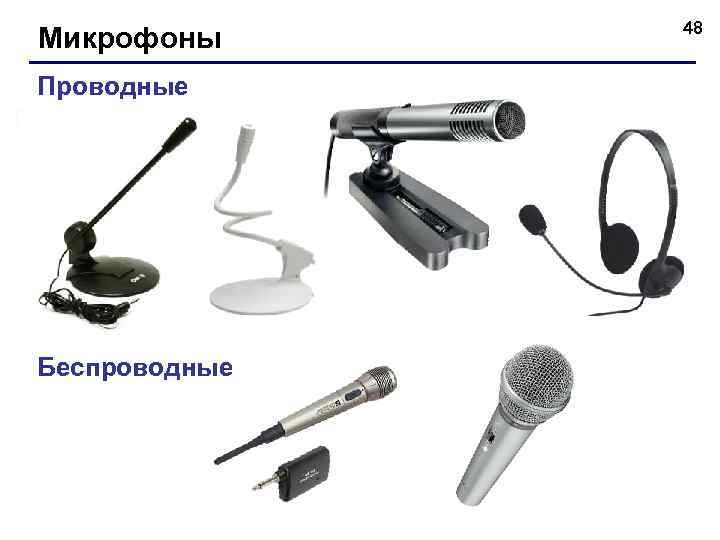

Микрофоны Проводные Беспроводные 48

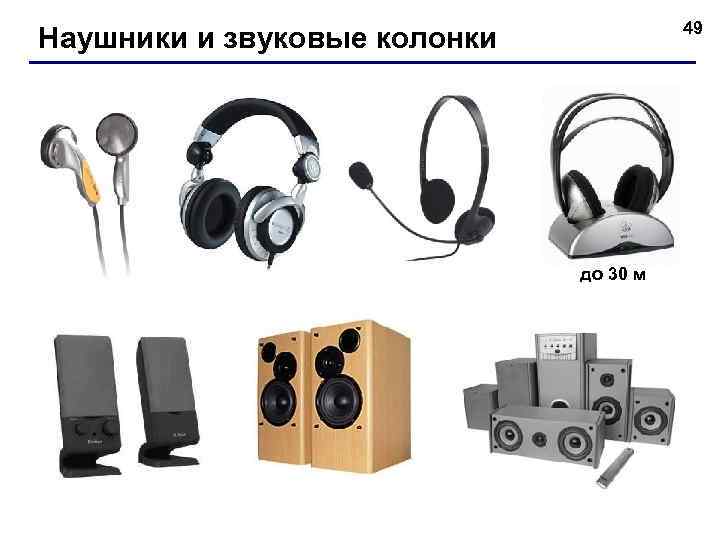

49 Наушники и звуковые колонки до 30 м

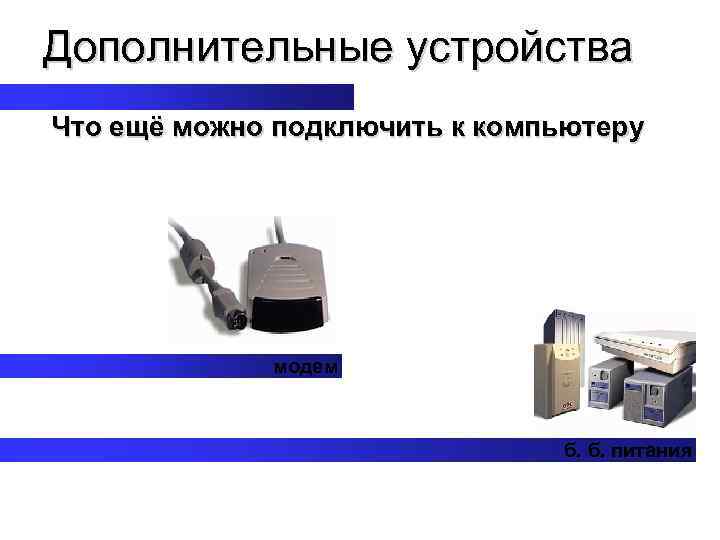

Дополнительные устройства Что ещё можно подключить к компьютеру модем б. б. питания
