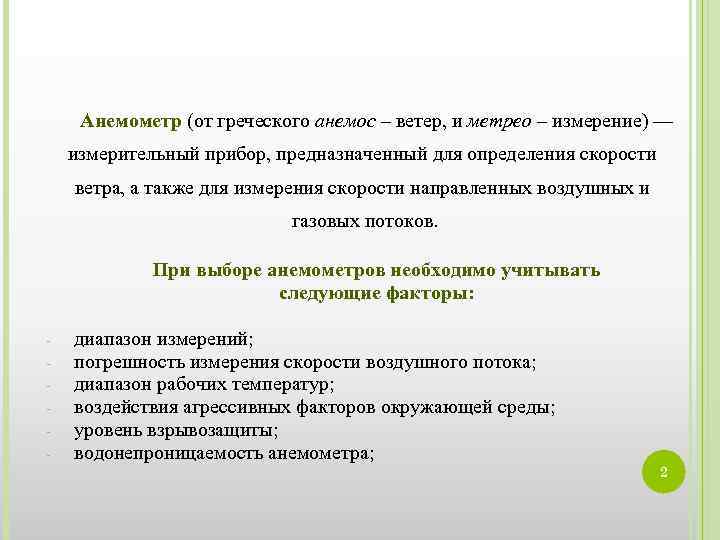

Анемометр (от греческого анемос – ветер, и метрео – измерение) — измерительный прибор, предназначенный для определения скорости ветра, а также для измерения скорости направленных воздушных и газовых потоков. При выборе анемометров необходимо учитывать следующие факторы: - диапазон измерений; погрешность измерения скорости воздушного потока; диапазон рабочих температур; воздействия агрессивных факторов окружающей среды; уровень взрывозащиты; водонепроницаемость анемометра; 2

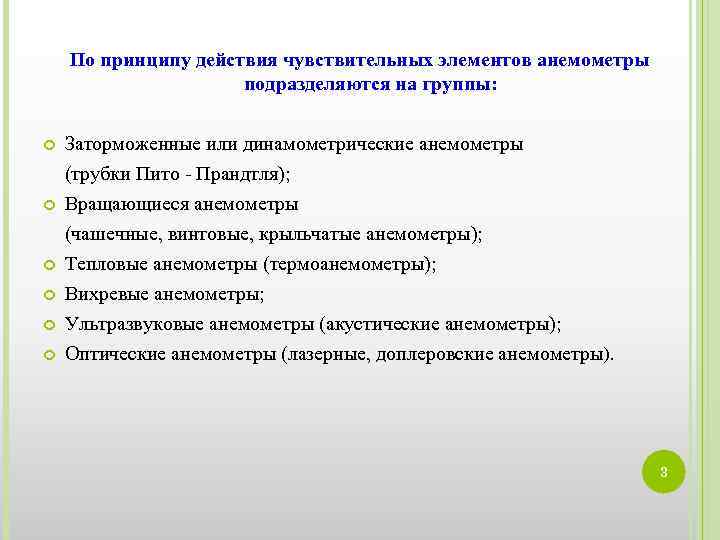

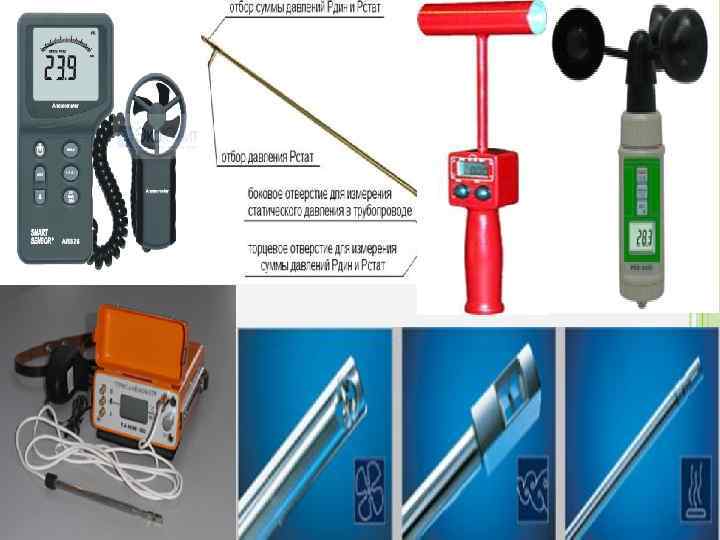

По принципу действия чувствительных элементов анемометры подразделяются на группы: Заторможенные или динамометрические анемометры (трубки Пито - Прандтля); Вращающиеся анемометры (чашечные, винтовые, крыльчатые анемометры); Тепловые анемометры (термоанемометры); Вихревые анемометры; Ультразвуковые анемометры (акустические анемометры); Оптические анемометры (лазерные, доплеровские анемометры). 3

2/17/2018 4

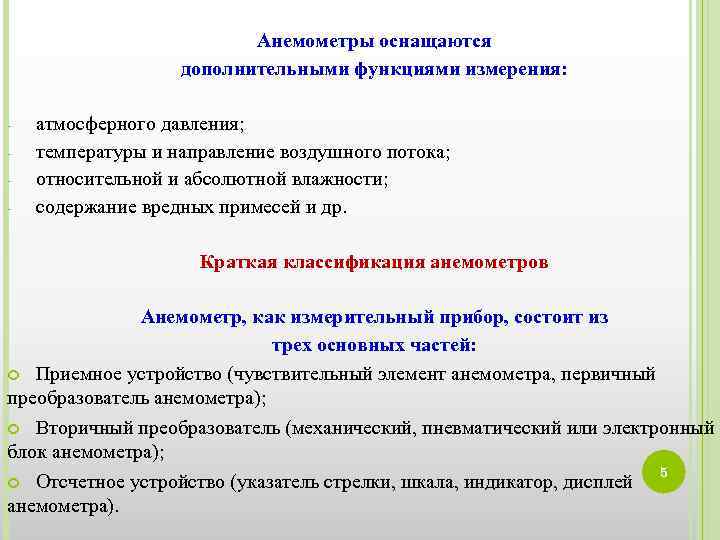

Анемометры оснащаются дополнительными функциями измерения: - атмосферного давления; температуры и направление воздушного потока; относительной и абсолютной влажности; содержание вредных примесей и др. Краткая классификация анемометров Анемометр, как измерительный прибор, состоит из трех основных частей: Приемное устройство (чувствительный элемент анемометра, первичный преобразователь анемометра); Вторичный преобразователь (механический, пневматический или электронный блок анемометра); 5 Отсчетное устройство (указатель стрелки, шкала, индикатор, дисплей анемометра).

ТЕРМОАНЕМОМЕТР АМ-70 o 2/17/2018 Анемометр АМ-70 — цифровой переносной термоанемометр, предназначен для определения скорости воздушных потоков в открытом пространстве, скорости дымовых газов и газопылевых потоков, отходящих по закрытым каналам от стационарных источников загрязнения. Аналогом является термоанемометр Ам 50, Комбинированный приёмник давления КПДМ-1. Принцип действия анемометра АМ-70 основан на определении скорости потока воздуха (газа) путем измерения электрическими методами перепада давления, возникающего в точке торможения перед затупленным телом, помещенным в поток и преобразовании измеряемых величин давления в величину скорости. 6

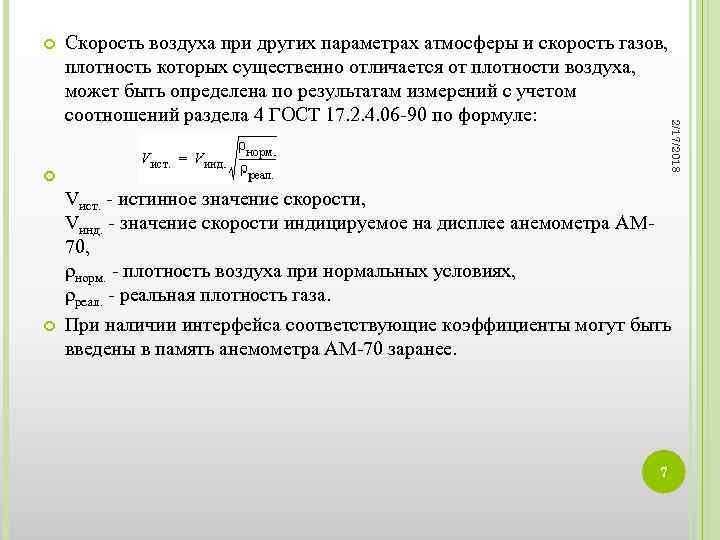

2/17/2018 Скорость воздуха при других параметрах атмосферы и скорость газов, плотность которых существенно отличается от плотности воздуха, может быть определена по результатам измерений с учетом соотношений раздела 4 ГОСТ 17. 2. 4. 06 -90 по формуле: Vист. - истинное значение скорости, Vинд. - значение скорости индицируемое на дисплее анемометра АМ 70, ρнорм. - плотность воздуха при нормальных условиях, ρреал. - реальная плотность газа. При наличии интерфейса соответствующие коэффициенты могут быть введены в память анемометра АМ-70 заранее. 7

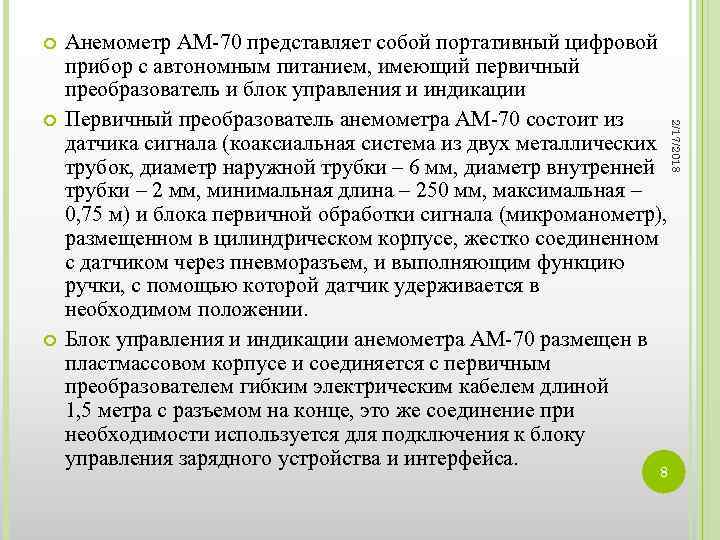

2/17/2018 Анемометр АМ-70 представляет собой портативный цифровой прибор с автономным питанием, имеющий первичный преобразователь и блок управления и индикации Первичный преобразователь анемометра АМ-70 состоит из датчика сигнала (коаксиальная система из двух металлических трубок, диаметр наружной трубки – 6 мм, диаметр внутренней трубки – 2 мм, минимальная длина – 250 мм, максимальная – 0, 75 м) и блока первичной обработки сигнала (микроманометр), размещенном в цилиндрическом корпусе, жестко соединенном с датчиком через пневморазъем, и выполняющим функцию ручки, с помощью которой датчик удерживается в необходимом положении. Блок управления и индикации анемометра АМ-70 размещен в пластмассовом корпусе и соединяется с первичным преобразователем гибким электрическим кабелем длиной 1, 5 метра с разъемом на конце, это же соединение при необходимости используется для подключения к блоку управления зарядного устройства и интерфейса. 8

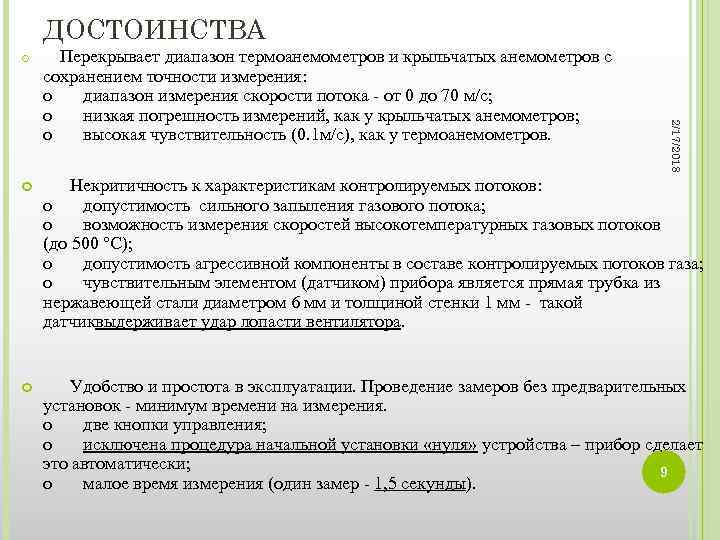

ДОСТОИНСТВА Перекрывает диапазон термоанемометров и крыльчатых анемометров с 2/17/2018 сохранением точности измерения: o диапазон измерения скорости потока - от 0 до 70 м/с; o низкая погрешность измерений, как у крыльчатых анемометров; o высокая чувствительность (0. 1 м/с), как у термоанемометров. Некритичность к характеристикам контролируемых потоков: o допустимость сильного запыления газового потока; o возможность измерения скоростей высокотемпературных газовых потоков (до 500 °C); o допустимость агрессивной компоненты в составе контролируемых потоков газа; o чувствительным элементом (датчиком) прибора является прямая трубка из нержавеющей стали диаметром 6 мм и толщиной стенки 1 мм - такой датчиквыдерживает удар лопасти вентилятора. Удобство и простота в эксплуатации. Проведение замеров без предварительных установок - минимум времени на измерения. o две кнопки управления; o исключена процедура начальной установки «нуля» устройства – прибор сделает это автоматически; 9 o малое время измерения (один замер - 1, 5 секунды).

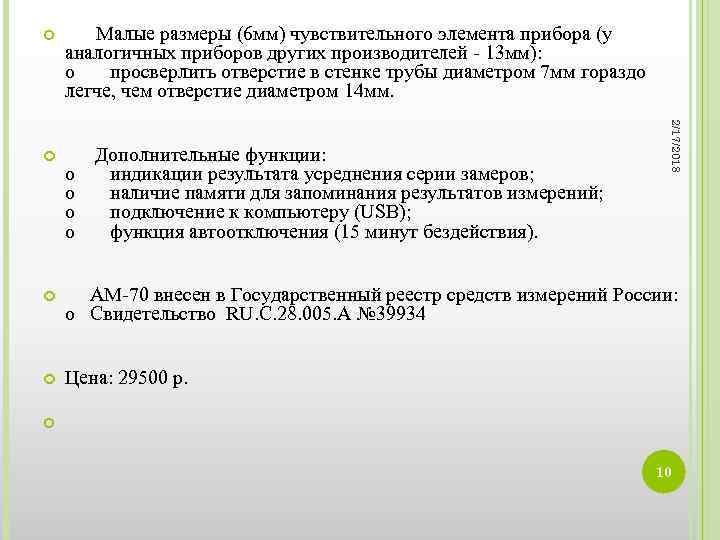

Малые размеры (6 мм) чувствительного элемента прибора (у Дополнительные функции: o индикации результата усреднения серии замеров; o наличие памяти для запоминания результатов измерений; o подключение к компьютеру (USB); o функция автоотключения (15 минут бездействия). АМ-70 внесен в Государственный реестр средств измерений России: o Свидетельство RU. C. 28. 005. А № 39934 Цена: 29500 р. аналогичных приборов других производителей - 13 мм): o просверлить отверстие в стенке трубы диаметром 7 мм гораздо легче, чем отверстие диаметром 14 мм. 2/17/2018 10

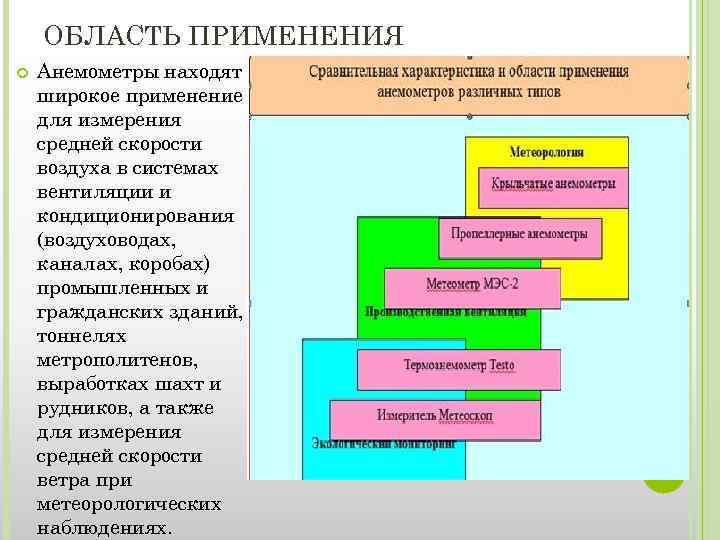

ОБЛАСТЬ ПРИМЕНЕНИЯ 2/17/2018 Анемометры находят широкое применение для измерения средней скорости воздуха в системах вентиляции и кондиционирования (воздуховодах, каналах, коробах) промышленных и гражданских зданий, тоннелях метрополитенов, выработках шахт и рудников, а также для измерения средней скорости ветра при метеорологических наблюдениях. 11
