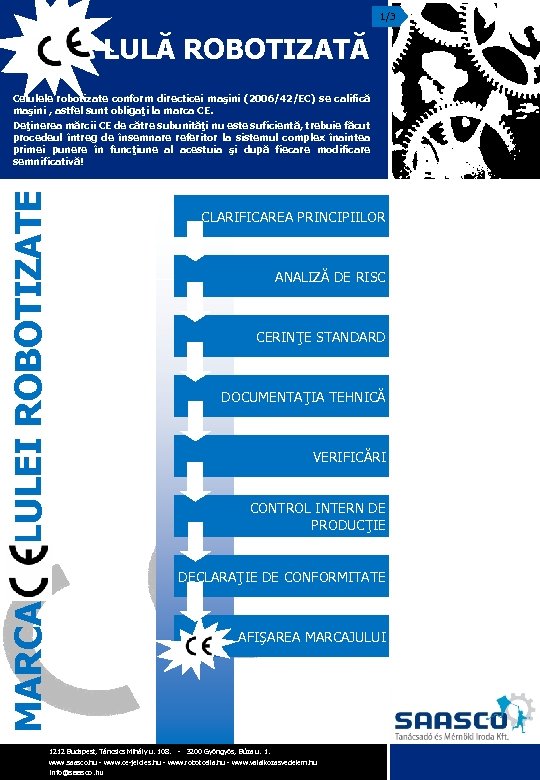

1/3 LULĂ ROBOTIZATĂ MARCA CELULEI ROBOTIZATE Celulele robotizate conform directicei maşini (2006/42/EC) se califică maşini , astfel sunt obligaţi la marca CE. Deţinerea mărcii CE de către subunităţi nu este suficientă, trebuie făcut procedeul întreg de însemnare referitor la sistemul complex înaintea primei punere în funcţiune al acestuia şi după fiecare modificare semnificativă! CLARIFICAREA PRINCIPIILOR ANALIZĂ DE RISC CERINŢE STANDARD DOCUMENTAŢIA TEHNICĂ VERIFICĂRI CONTROL INTERN DE PRODUCŢIE DECLARAŢIE DE CONFORMITATE AFIŞAREA MARCAJULUI 1212 Budapest, Táncsics Mihály u. 108. - 3200 Gyöngyös, Búza u. 1. www. saasco. hu - www. ce-jeloles. hu - www. robotcella. hu - www. valalkozasvedelem. hu info@saasco. hu
A CELULEI ROBOTIZATE MARCAREA A CELULELOR ROBOTIZATE 2/3 2006/42/EK I. ESTE NECESAR MARCA CE LA CELULELE ROBOTIZATE? Celula robotizată aparţine domeniului de aplicare a directivei 2006/42/EK (MD), la care se referă sarcinile definite în aceasta şi dispoziţiile de siguranţă şi cerinţele referitoare la ocrotirea sănătăţii, sumar obligaţiile marcării CE. Desigur, în funcţie de caracterul celorlalte echipamente încorporate şi folosite, se pot referi şi alte directive la câte o celulă robotizată! În cazul unei modificări semnificative a celulei robotizate este obligatorie reluarea marcării CE! Se consideră modificări semnificative cele care vizează cerinţele de bază definite în directiva maşinii, influenţând riscurile sistemului complex. II. CARE CERINŢE ESENŢIALE TREBUIE ÎNDEPLINITE DE O CELULĂ ROBOTIZATĂ? Cerinţele de bază sunt cuprinse în directiva maşini 2006/42/EC. Cerinţele de siguranţă sunt cuprinse în anexa directivei I. , aceste însă definesc numai cerinţele generale, condiţiile/descrierile tehnice sunt integrate în standardele armonizate. În cazul corenspunderii standardelor armonizate se poate afirma, că normele de securitate ale directivei au fost îndeplinite pe deplin! Cercul standardelor referitoare la unele celule robotizate poate fi definit în cunoştinţa configuraţiei şi funcţionalităţii exacte a acesteia. Se găsesc anumite standarde concrete numite tip „C” la unele echipamente şi roboţi industriali, iar la alte componente se referă normele standardelor generale(tip ”A” şi „B”). În orice situaţie trebuie luat în considerare prescripţia cea mai concretă! III. ÎNTOCMIREA DOCUMENTAŢIEI TEHNICE Documentaţia Tehnică este de fapt totalitatea acelor schiţe/planuri, notiţe, buletine de analiză, instrucţiuni de utilizare, specificaţii tehnice, cu care se poate dovedi, că celula robotizată verificată corespunde cerinţelor relevante! Documentaţia Tehnică trebuie păstrat timp de zece ani de la punerea în circulaţie/funcţiune, iar la cerere să fie accesibil autorităţilor. Conţinutul documentaţiei tehnice este descris în anexa directivei VII. Pe baza acesteia documentaţia constă din următoarele date: • • • Descrierea generală a celulei robotizate, inclusiv subunităţile încorporate(maşini, aparate, echipamente); layout-ul celulei; schema electrică a circuitelor de comandă, şi explicaţiile necesare înţelegerii acestora; planuri, calculele, certificate, declaraţii de conformitate, cu care se poate dovedi conformitatea subunităţilor şi a sistemului complex; documentaţia analizei de risc efectuat ; • standardele aplicate şi referinţele normelor tehnice; • proces-verbal de verificare/ buletin de analiză; • o copie a cărţii tehnice/manualului de utilizare; MARCA • • declaraţia de încorporare a maşinilor parţial finisate (ex. roboţi) şi instrucţiunile de montare; • copiile declaraţiilor de conformitate EC ale produselor încorporate; • declaraţia de conformitate a întregii celule; 1212 Budapest, Táncsics Mihály u. 108. - 3200 Gyöngyös, Búza u. 1. www. saasco. hu - www. ce-jeloles. hu - www. robotcella. hu - www. valalkozasvedelem. hu info@saasco. hu VĂ AJUTĂM LA IDENTIFICAREA CERINŢELOR! EFECTUĂM VERIFICĂRILE ŞI ANALIZA DE RISC! VERIFICĂM DOCUMENTAŢIA SUBUNITĂŢILOR ŞI A SISTEMULUI COMPLEX! EFECTUĂM PROCEDEUL ÎNTREG DE MARCARE CE !

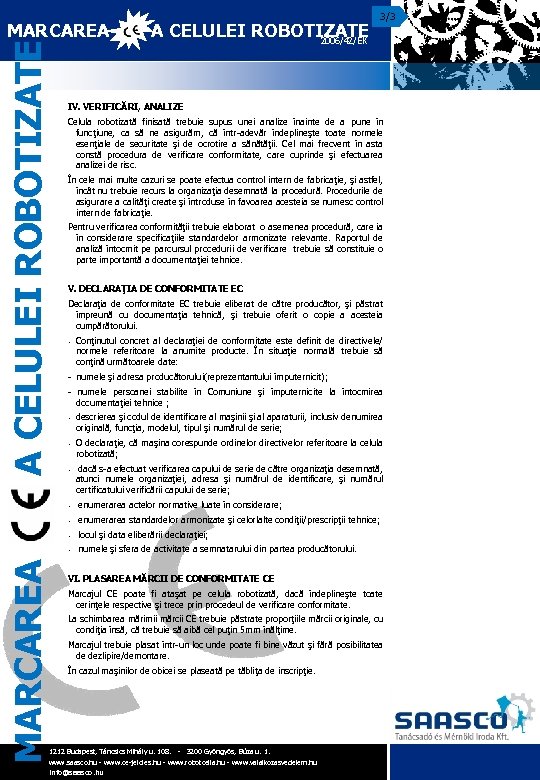

A CELULEI ROBOTIZATE MARCAREA A CELULEI ROBOTIZATE 2006/42/EK IV. VERIFICĂRI, ANALIZE Celula robotizată finisată trebuie supus unei analize înainte de a pune în funcţiune, ca să ne asigurăm, că într-adevăr îndeplineşte toate normele esenţiale de securitate şi de ocrotire a sănătăţii. Cel mai frecvent în asta constă procedura de verificare conformitate, care cuprinde şi efectuarea analizei de risc. În cele mai multe cazuri se poate efectua control intern de fabricaţie, şi astfel, încât nu trebuie recurs la organizaţia desemnată la procedură. Procedurile de asigurare a calităţi create şi întroduse în favoarea acesteia se numesc control intern de fabricaţie. Pentru verificarea conformităţii trebuie elaborat o asemenea procedură, care ia în considerare specificaţiile standardelor armonizate relevante. Raportul de analiză întocmit pe parcursul procedurii de verificare trebuie să constituie o parte importantă a documentaţiei tehnice. V. DECLARAŢIA DE CONFORMITATE EC Declaraţia de conformitate EC trebuie eliberat de către producător, şi păstrat împreună cu documentaţia tehnică, şi trebuie oferit o copie a acesteia cumpărătorului. • Conţinutul concret al declaraţiei de conformitate este definit de directivele/ normele referitoare la anumite producte. În situaţie normală trebuie să conţină următoarele date: - numele şi adresa producătorului(reprezentantului împuternicit); - numele persoanei stabilite în Comuniune şi împuternicite la întocmirea documentaţiei tehnice ; • • • descrierea şi codul de identificare al maşinii şi al aparaturii, inclusiv denumirea originală, funcţia, modelul, tipul şi numărul de serie; O declaraţie, că maşina corespunde ordinelor directivelor referitoare la celula robotizată; dacă s-a efectuat verificarea capului de serie de către organizaţia desemnată, atunci numele organizaţiei, adresa şi numărul de identificare, şi numărul certificatului verificării capului de serie; • enumerarea actelor normative luate în considerare; • enumerarea standardelor armonizate şi celorlalte condiţii/prescripţii tehnice; • locul şi data eliberării declaraţiei; • MARCAREA 3/3 numele şi sfera de activitate a semnatarului din partea producătorului. VI. PLASAREA MĂRCII DE CONFORMITATE CE Marcajul CE poate fi ataşat pe celula robotizată, dacă îndeplineşte toate cerinţele respective şi trece prin procedeul de verificare conformitate. La schimbarea mărimii mărcii CE trebuie păstrate proporţiile mărcii originale, cu condiţia însă, că trebuie să aibă cel puţin 5 mm înălţime. Marcajul trebuie plasat într-un loc unde poate fi bine văzut şi fără posibilitatea de dezlipire/demontare. În cazul maşinilor de obicei se plaseată pe tăbliţa de inscripţie. 1212 Budapest, Táncsics Mihály u. 108. - 3200 Gyöngyös, Búza u. 1. www. saasco. hu - www. ce-jeloles. hu - www. robotcella. hu - www. valalkozasvedelem. hu info@saasco. hu

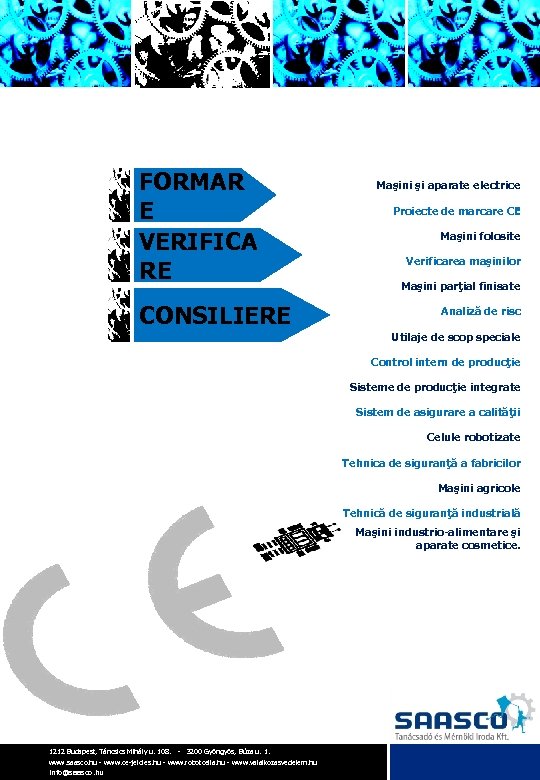

FORMAR E VERIFICA RE CONSILIERE Maşini şi aparate electrice Proiecte de marcare CE Maşini folosite Verificarea maşinilor Maşini parţial finisate Analiză de risc Utilaje de scop speciale Control intern de producţie Sisteme de producţie integrate Sistem de asigurare a calităţii Celule robotizate Tehnica de siguranţă a fabricilor Maşini agricole Tehnică de siguranţă industrială Maşini industrio-alimentare şi aparate cosmetice. 1212 Budapest, Táncsics Mihály u. 108. - 3200 Gyöngyös, Búza u. 1. www. saasco. hu - www. ce-jeloles. hu - www. robotcella. hu - www. valalkozasvedelem. hu info@saasco. hu
