1 2 Схема вакуумной системы для

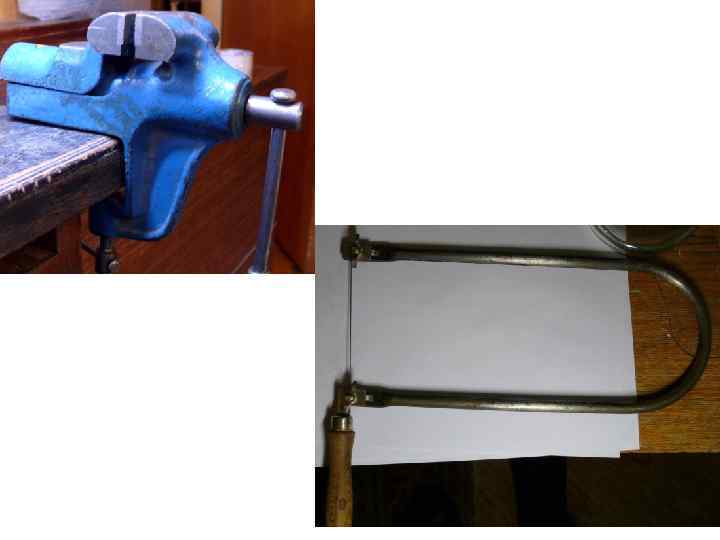

1

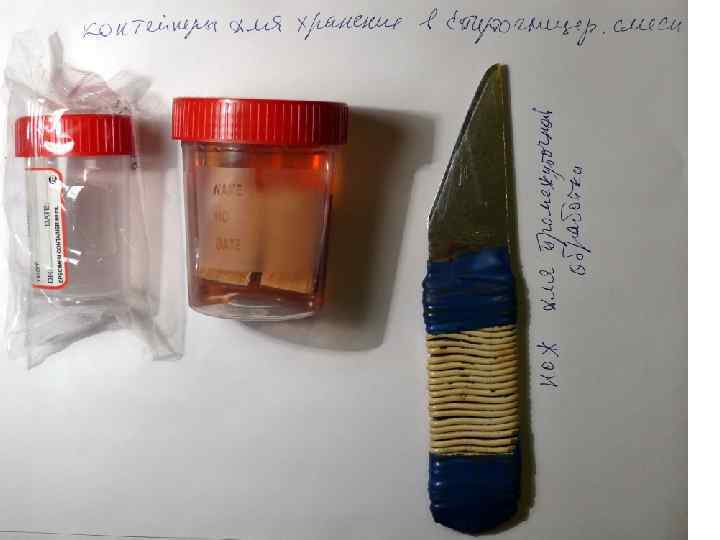

2

Схема вакуумной системы для удаления газов из образцов и пропитки древесины: 1 – водоструйный насос; 2 – предохранительная склянка; 3 – трехходовый кран; 4 – манометр; 5 – перекрывающий кран; 6 – дополнительная емкость; 7 – сосуд с образцами древесины; 8 – термометр; 9 – емкость с охлаждающей смесью 3

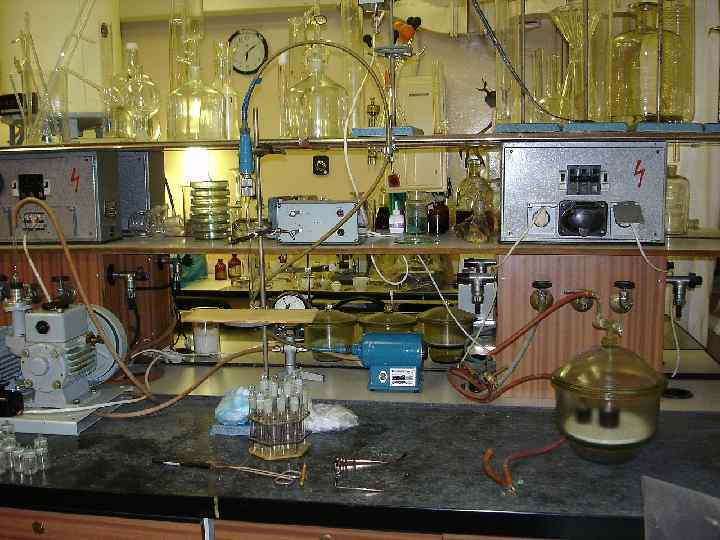

4

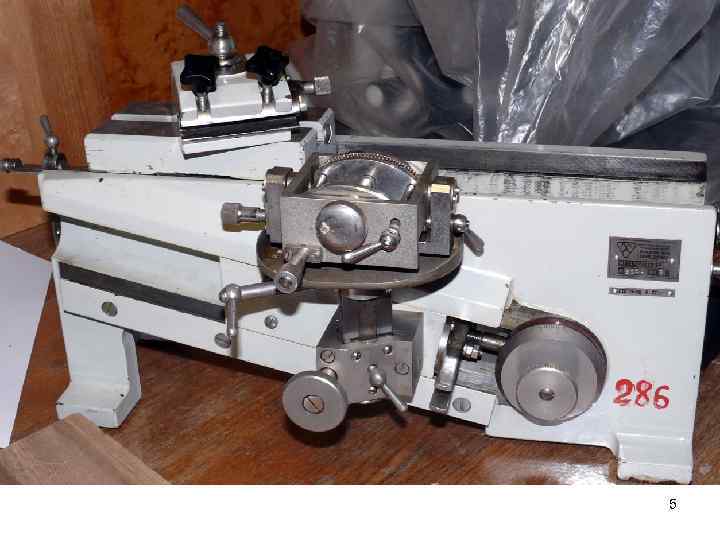

5

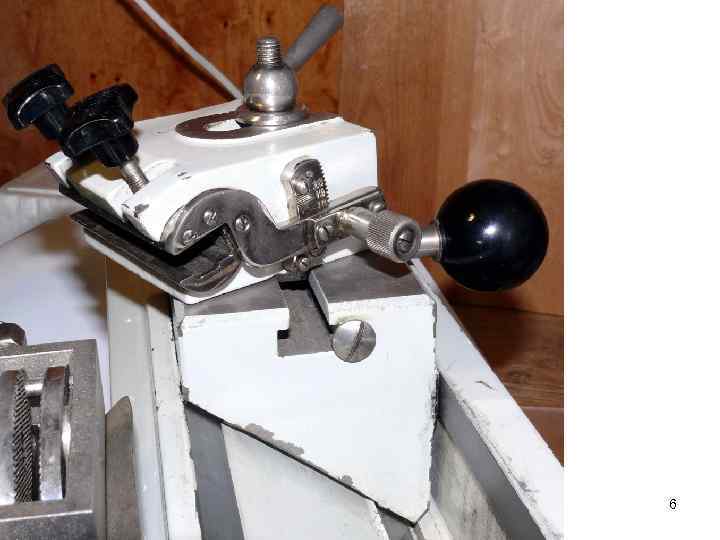

6

7

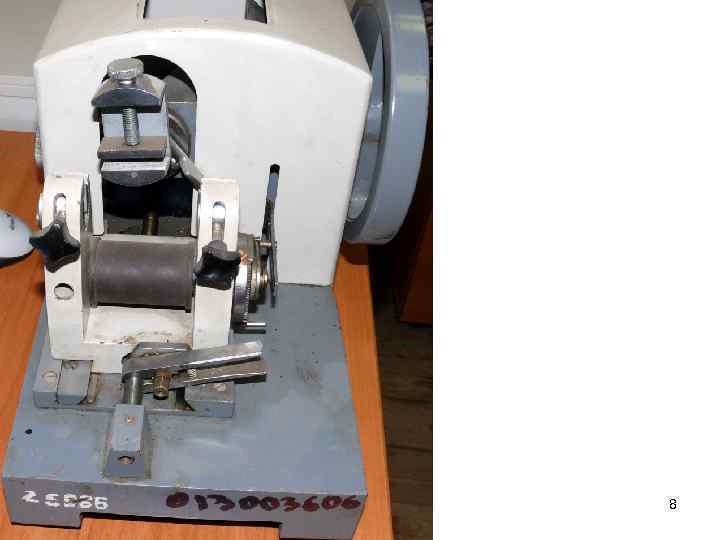

8

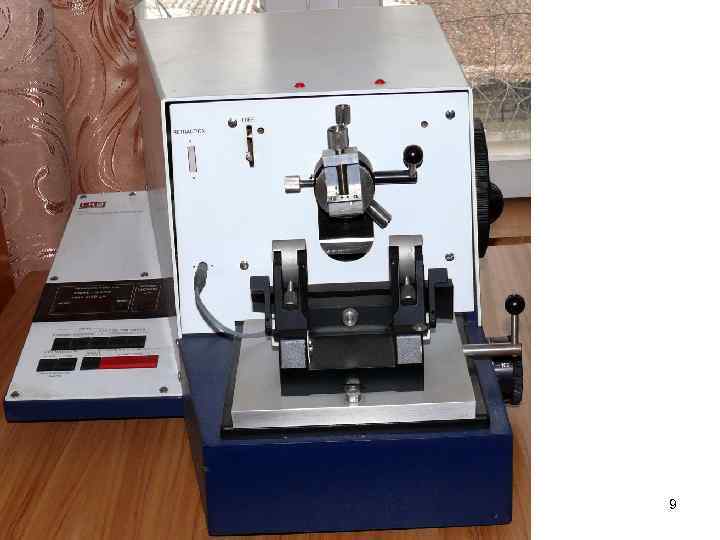

9

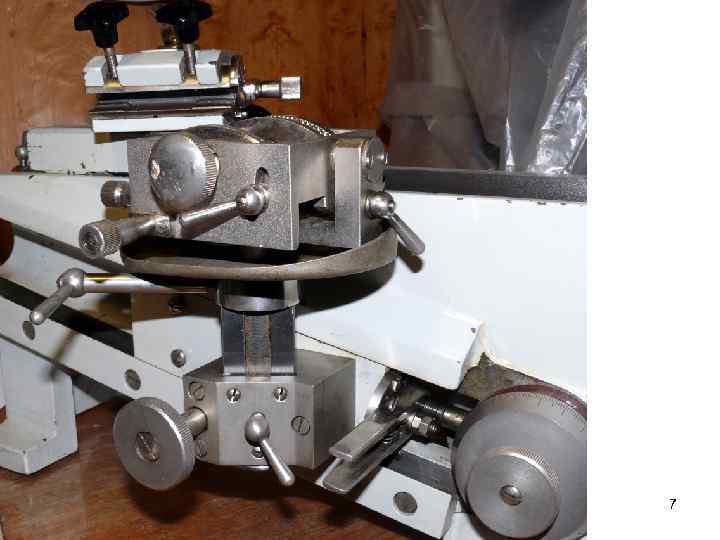

Санный микротом НМ 450 Санный микротом SM 2400 10

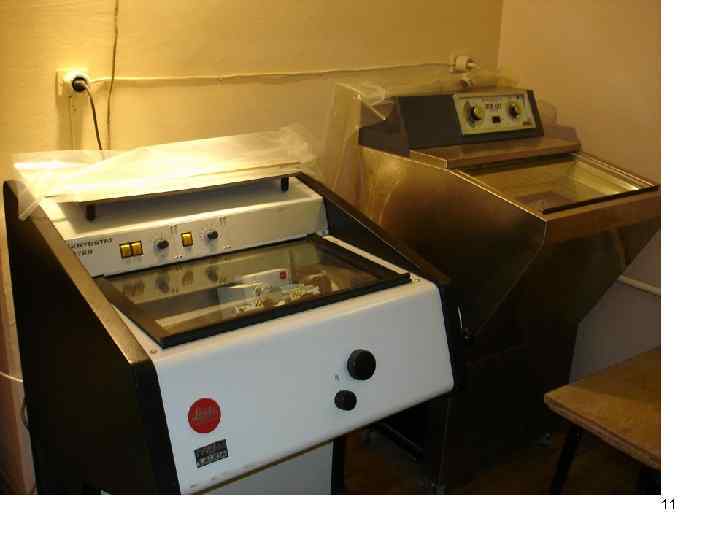

11

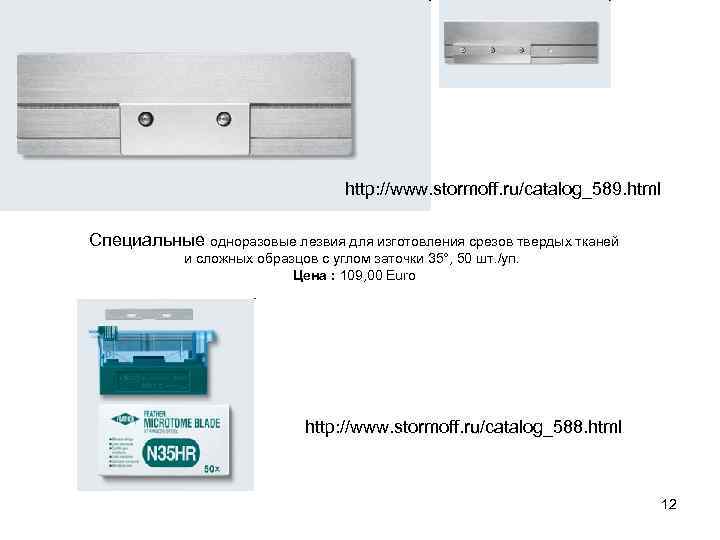

http: //www. stormoff. ru/catalog_589. html Специальные одноразовые лезвия для изготовления срезов твердых тканей и сложных образцов с углом заточки 35°, 50 шт. /уп. Цена : 109, 00 Euro http: //www. stormoff. ru/catalog_588. html 12

13

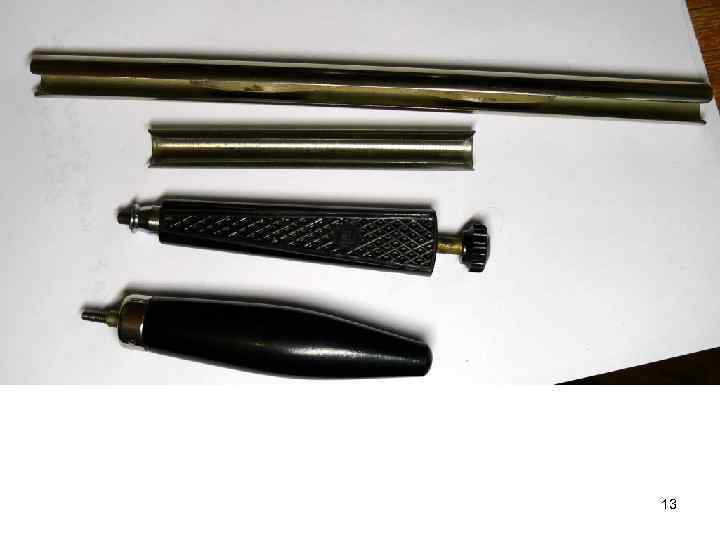

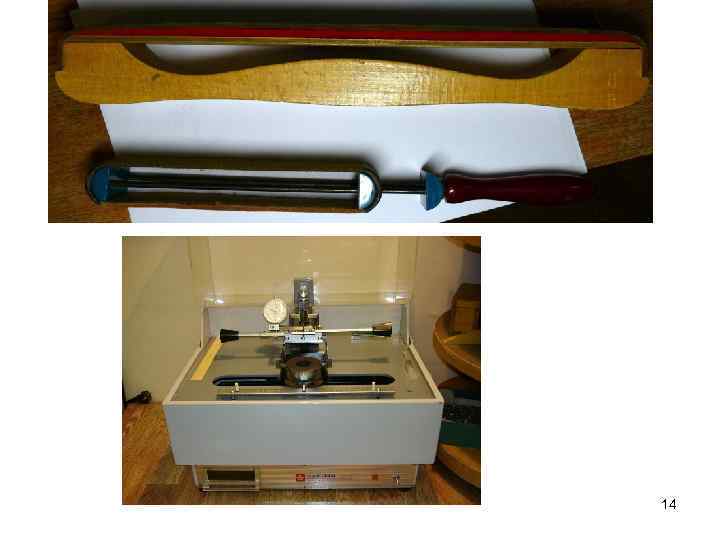

14

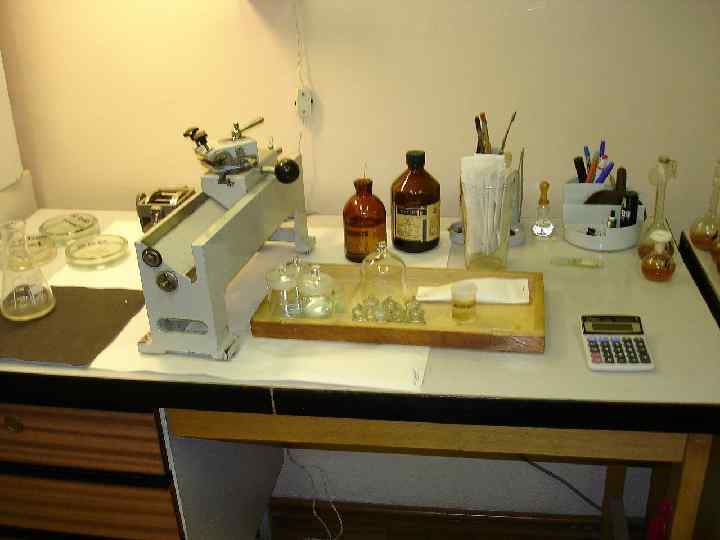

15

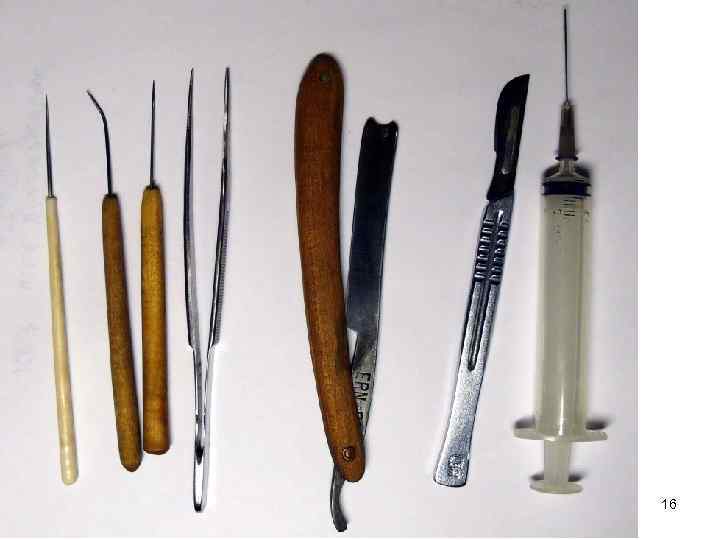

16

17

18

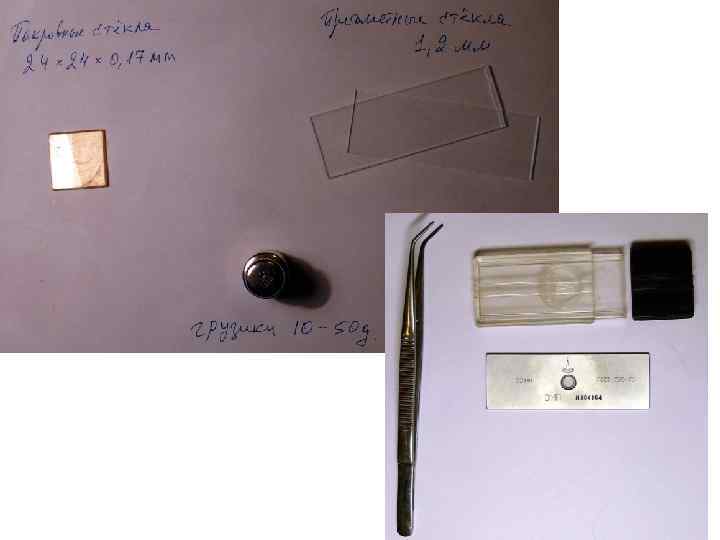

19

20

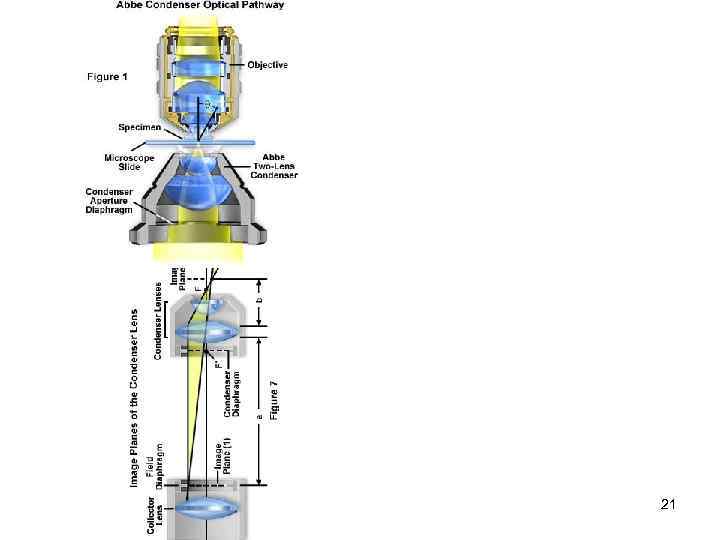

21

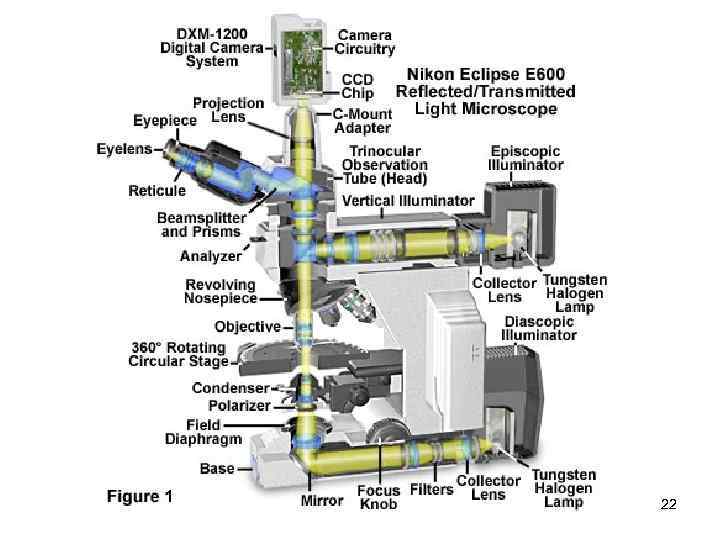

22

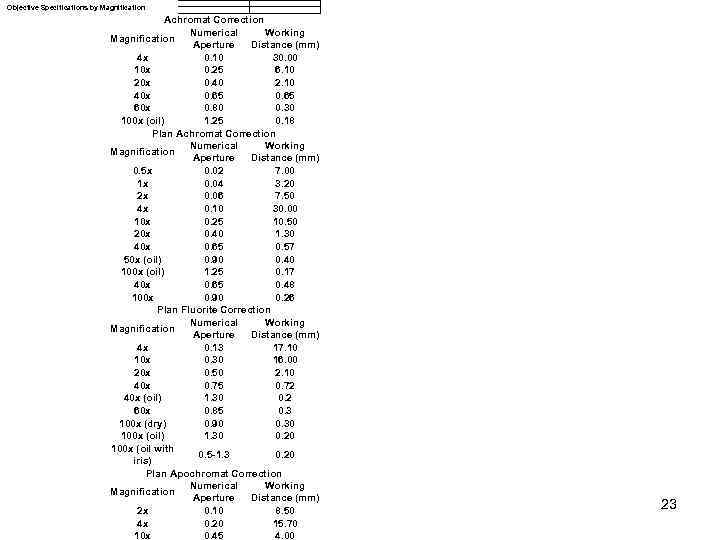

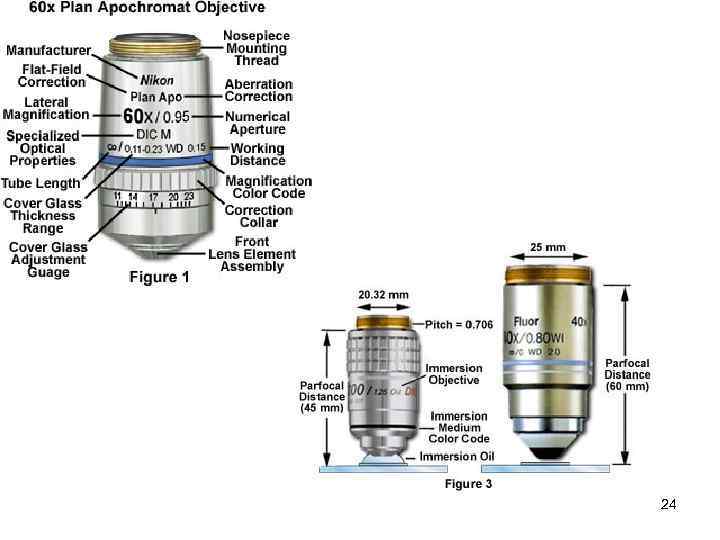

Objective Specifications by Magnification Achromat Correction Numerical Working Magnification Aperture Distance (mm) 4 x 0. 10 30. 00 10 x 0. 25 6. 10 20 x 0. 40 2. 10 40 x 0. 65 60 x 0. 80 0. 30 100 x (oil) 1. 25 0. 18 Plan Achromat Correction Numerical Working Magnification Aperture Distance (mm) 0. 5 x 0. 02 7. 00 1 x 0. 04 3. 20 2 x 0. 06 7. 50 4 x 0. 10 30. 00 10 x 0. 25 10. 50 20 x 0. 40 1. 30 40 x 0. 65 0. 57 50 x (oil) 0. 90 0. 40 100 x (oil) 1. 25 0. 17 40 x 0. 65 0. 48 100 x 0. 90 0. 26 Plan Fluorite Correction Numerical Working Magnification Aperture Distance (mm) 4 x 0. 13 17. 10 10 x 0. 30 16. 00 20 x 0. 50 2. 10 40 x 0. 75 0. 72 40 x (oil) 1. 30 0. 2 60 x 0. 85 0. 3 100 x (dry) 0. 90 0. 30 100 x (oil) 1. 30 0. 20 100 x (oil with 0. 5 -1. 3 0. 20 iris) Plan Apochromat Correction Numerical Working Magnification Aperture Distance (mm) 2 x 0. 10 8. 50 4 x 0. 20 15. 70 10 x 0. 45 4. 00 23

24

25

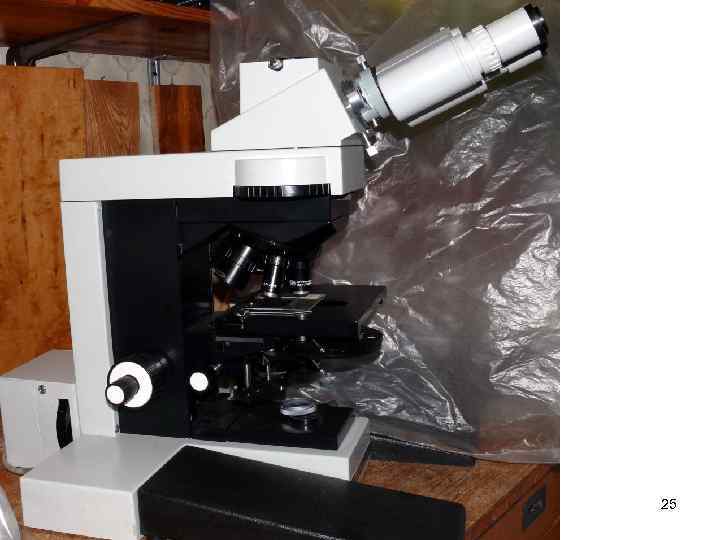

26

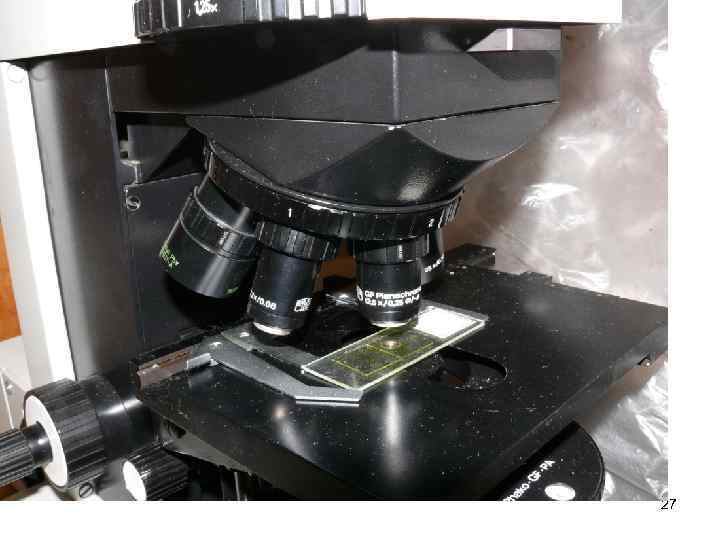

27

28

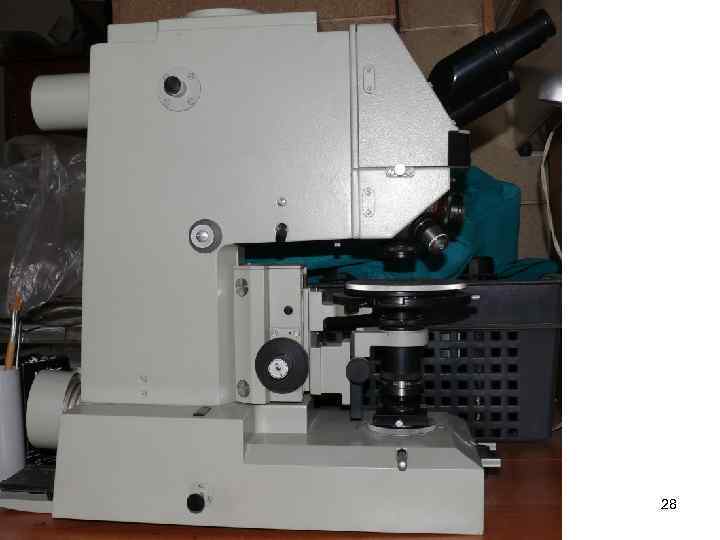

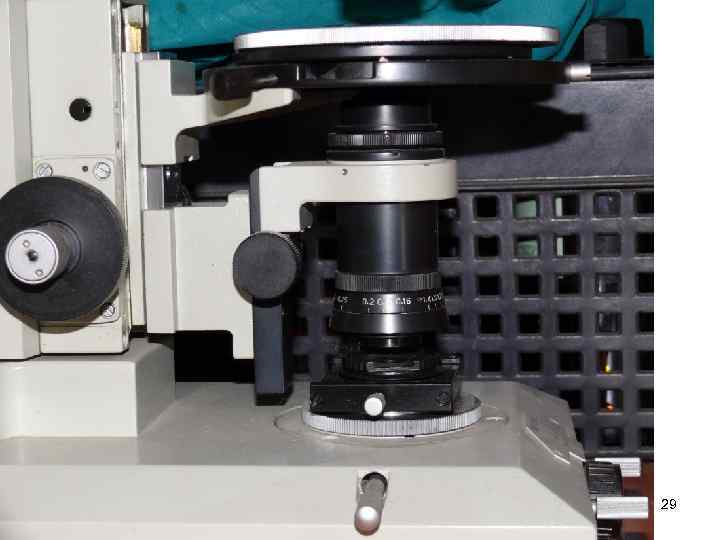

29

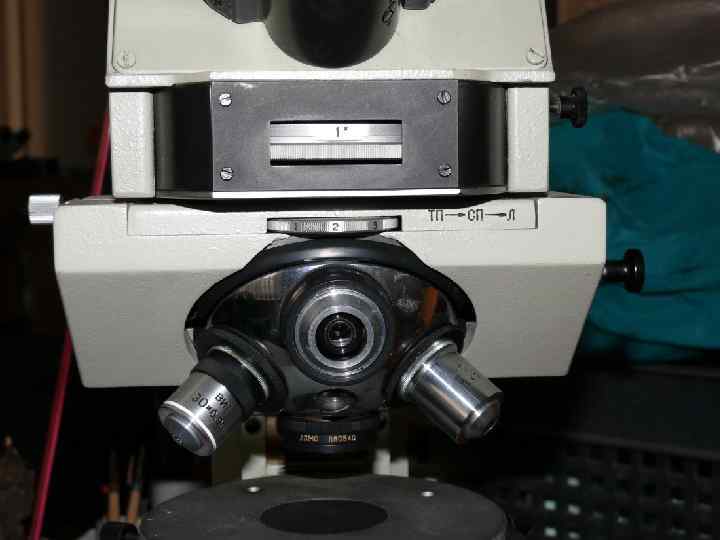

30

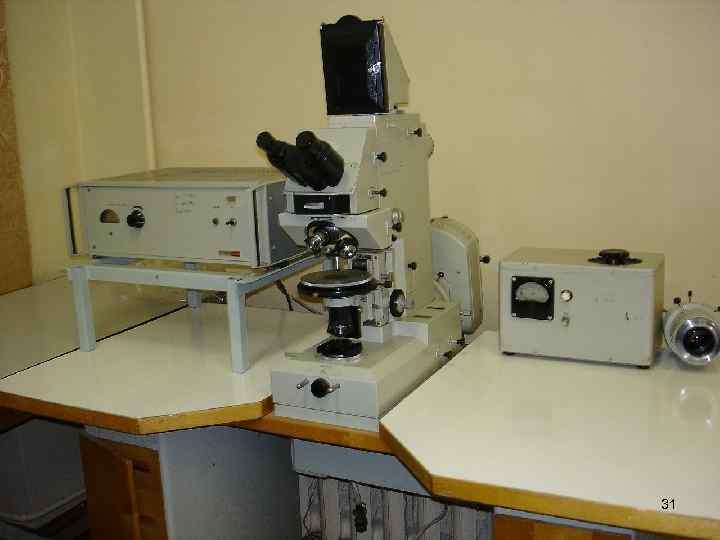

31

32

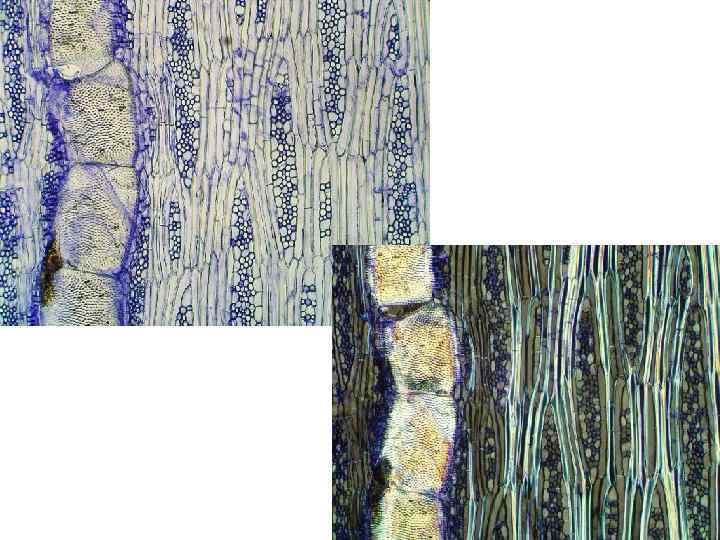

33

Primo Star 34

Axio Lab. A 1 A x i o L a b. A 1 35

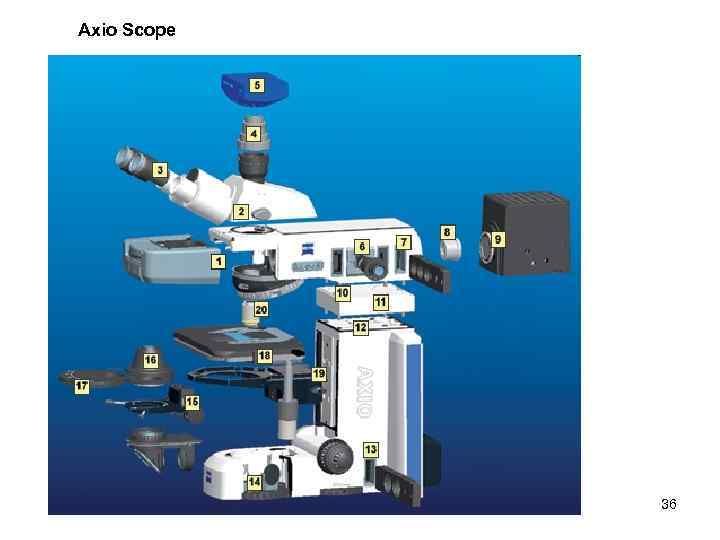

Axio Scope 36

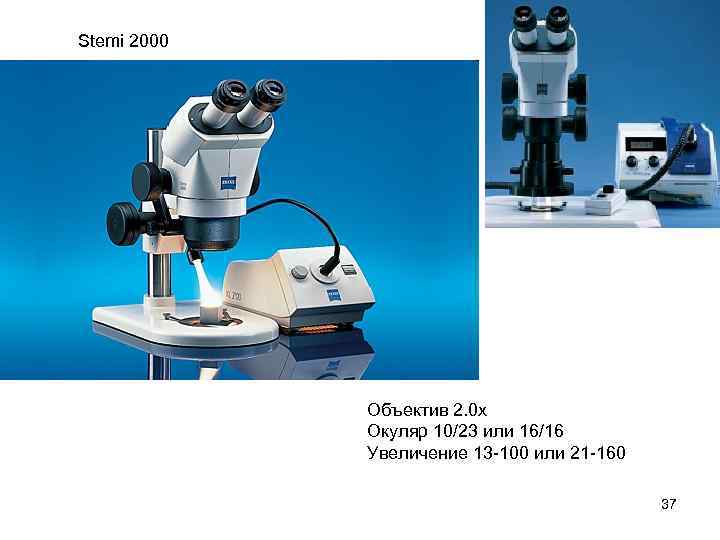

Stemi 2000 Объектив 2. 0 x Окуляр 10/23 или 16/16 Увеличение 13 -100 или 21 -160 37

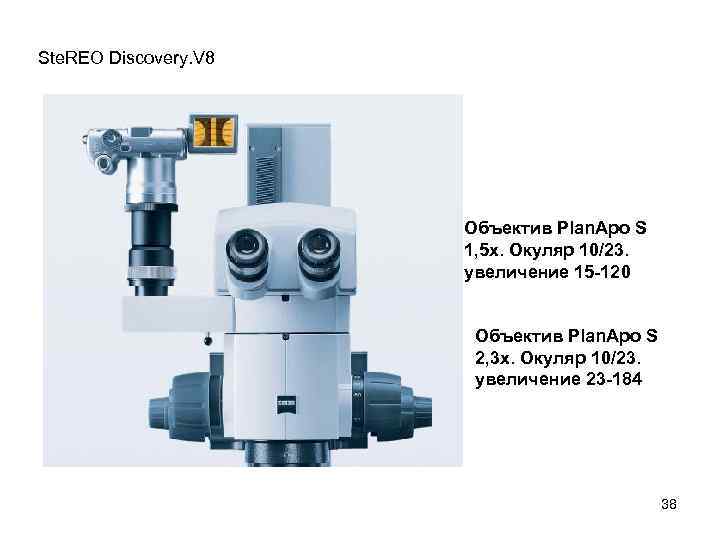

Ste. REO Discovery. V 8 Объектив Plan. Apo S 1, 5 x. Окуляр 10/23. увеличение 15 -120 Объектив Plan. Apo S 2, 3 x. Окуляр 10/23. увеличение 23 -184 38

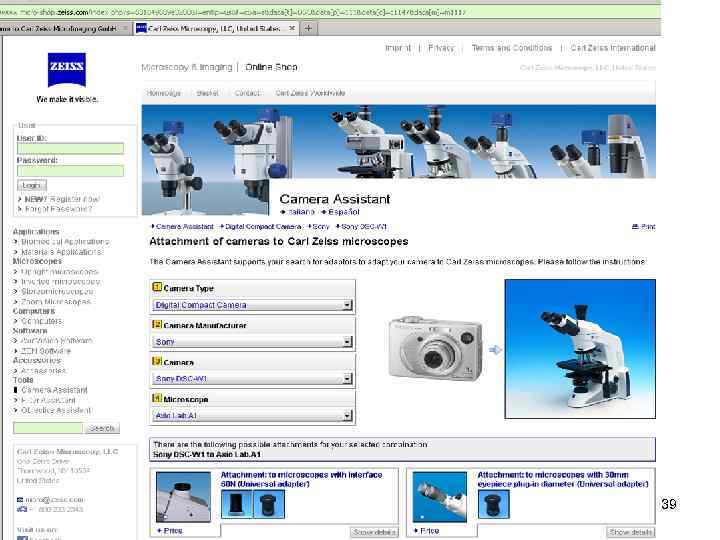

39

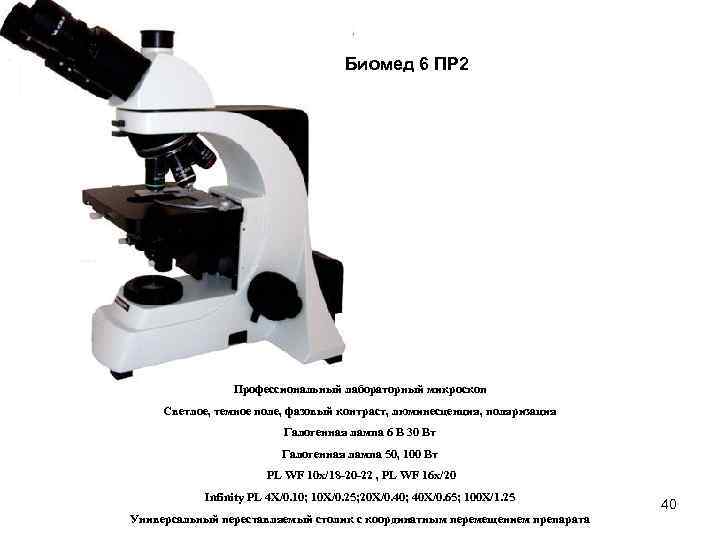

Биомед 6 ПР 2 Профессиональный лабораторный микроскоп Светлое, темное поле, фазовый контраст, люминесценция, поляризация Галогенная лампа 6 В 30 Вт Галогенная лампа 50, 100 Вт PL WF 10 х/18 -20 -22 , PL WF 16 х/20 Infinity PL 4 Х/0. 10; 10 Х/0. 25; 20 Х/0. 40; 40 Х/0. 65; 100 Х/1. 25 Универсальный переставляемый столик с координатным перемещением препарата 40

Особенности конструкции микроскопа МБС-12 Большой диапазон плавного изменения увеличения Технические характеристики МБС-12 Увеличение 5*-102*(1, 2*) Поле зрения, мм - 2, 5 -40. Рабочее расстояние, мм - 79. Высота - 455 мм Основание - 195 х285 мм Освещение - галогенная лампа 12 В 20 Вт Питание от сети 220 В Вес 7, 5 кг 41

Увеличение крат в преде лах Линейное поле зрения м м Рабочее расстояние мм Источник света 2 галоген. лампы Длина Ширина Высота мм Масса прибора в упаковк е кг 10 -80(3136) 2 -20(1 -40) 27 -88(45125) 6 В 1 5 Вт 251 -154356 7 Комплект поставки микроскопа МС-ВП Штатив со встроенным осветителем проходящего света, блоком питания и механизмом фокусировки улярная оптическая головка с 4 -кратным ЗУМом, двумя окулярными тубусами и выходом на цифровую камеру 2 широкопольных окуляра 10* w 20 мм 2 мягких резиновых наглазника на окуляры для удобства наблюдения Объектив 2 х Осветитель галогенный отраженного света 6 В 15 Вт на кронштейне Диск стеклянный матовый диаметром 95 мм Диск стеклянный диаметром 95 мм Диск чернобелый диаметром 95 мм 42 Матовый светофильтр диаметром 45 мм Адаптер для цифровой камеры под разъем C-mount

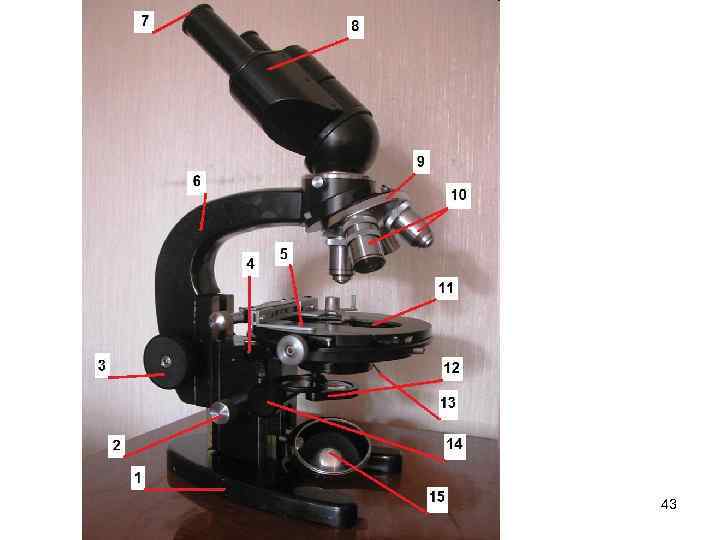

43

Правила работы с микроскопом При работе с микроскопом необходимо соблюдать операции в следующем порядке: 1. Работать с микроскопом следует сидя; 2. Микроскоп осмотреть, вытереть от пыли мягкой салфеткой объективы, окуляр, зеркало; 3. Микроскоп установить перед собой, немного слева на 2 -3 см от края стола. Во время работы его не сдвигать; 4. Открыть полностью диафрагму, поднять конденсор в крайнее верхнее положение; 5. Работу с микроскопом всегда начинать с малого увеличения; 6. Опустить объектив 8 х в рабочее положение, т. е. на расстояние 1 см от предметного стекла; 7. Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения; 8. Положить микропрепарат на предметный столик так, чтобы изучаемый объект находился под объективом. Глядя сбоку, опускать объектив при помощи макровинта до тех пор, пока расстояние между нижней линзой объектива и микропрепаратом не станет 4 -5 мм ; 9. Смотреть одним глазом в окуляр и вращать винт грубой наводки на себя, плавно поднимая объектив до положения, при котором хорошо будет видно изображение объекта. Нельзя смотреть в окуляр и опускать объектив. Фронтальная линза может раздавить покровное стекло, и на ней появятся царапины; 10. Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа; 11. Если изображение не появилось, то надо повторить все операции пунктов 6, 7, 8, 9; 12. Для изучения объекта при большом увеличении сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив на 40 х, поворачивая револьвер, так чтобы он занял рабочее положение. При помощи микрометренного винта добиться хорошего изображения объекта. На коробке микрометренного механизма имеются две риски, а на микрометренном винте - точка, которая должна все время находиться между рисками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила, микрометренный винт может перестать действовать; 13. По окончании работы с большим увеличением, установить малое увеличение, поднять объектив, снять с рабочего столика препарат, протереть чистой салфеткой все части микроскопа, накрыть его полиэтиленовым пакетом и поставить в шкаф. 44
