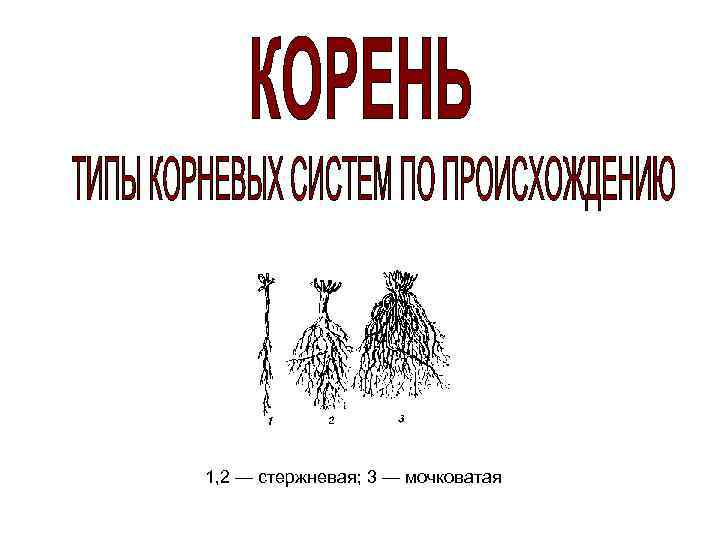

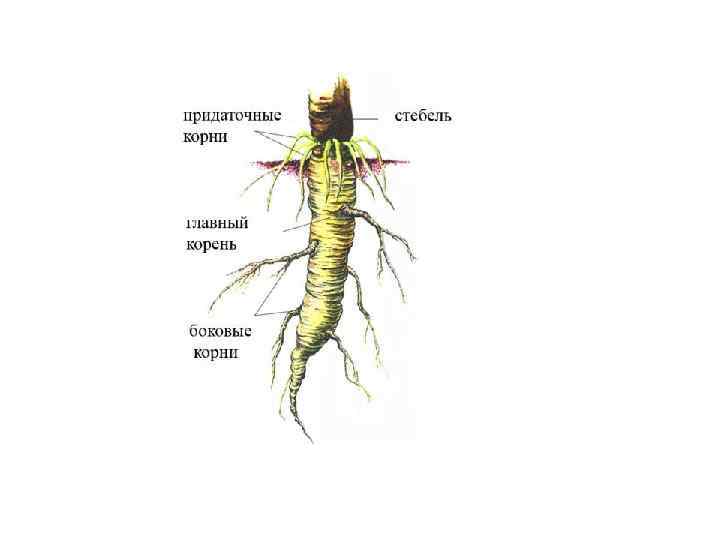

1, 2 — стержневая; 3 — мочковатая
Апикальная меристема в кончике корня: 1 - калиптроген, 2 - дерматоген, 3 - периблема, 4 - плерома, 5 - ряд клеток, из которых образуется стела, 6 - сброшенные чехликом клетки, 7 - колумелла.

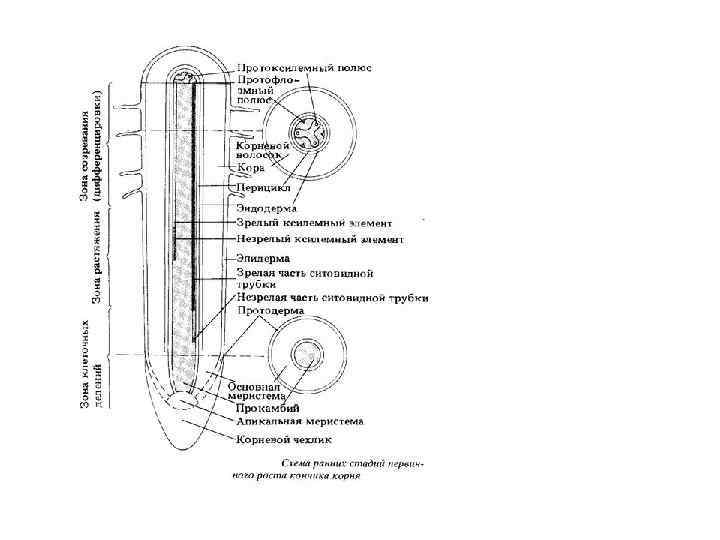

Схема строения корня: А – продольный разрез: 1 – корневой чехлик; 2 – меристема; 3 – зона растяжения; 4 – зона корневых волосков; 5 – зона ветвления; Б- поперечный разрез: 1 – ризодерма; 2 – корневой волосок, 3 – паренхима, 4 – эндодерма; 5 – пояски Каспари, 6 – перицикл, 7 – флоэма, 8 – ксилема. Стрелки – пути передвижения веществ, поглощаемых из наружного раствора. Сплошные стрелки – путь раствора по симпласту; прерывистые – по апопласту.

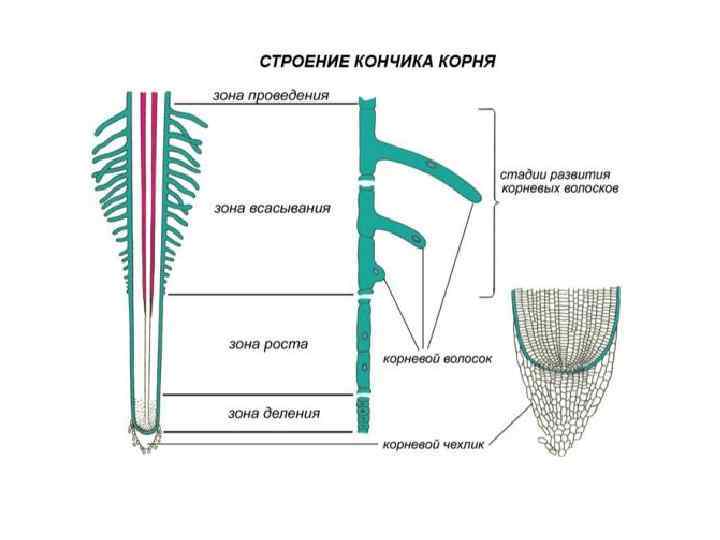

Строение корня (схема). В центре участок молодого корневого окончания: I - корневой чехлик, II - зона деления, III - зона роста, IV - зона поглощения, V - зона проведения. Поперечные размеры корня в различных зонах (стрельками указаны места разрезов): 1 ризодерма, 2 - кора, 3 - эндодерма, 4 - перицикл, 5 - флоэма, 6 - ксилема, 7 - камбий.
Поперечный срез корня ириса: 1 - ризодерма, 2 - экзодерма, 3 - основная паренхима (мезодерма), 4 - эндодерма, 5 - пропускная клетка эндодермы, 6 - перицикл, 7 - луч первичной ксилемы, 8 участок первичной флоэмы (2 -5 - первичная кора, 6 -8 - центральный цилиндр).
Заложение и начало деятельности камбия в корне проростка тыквы (Cucurbita pepo): энд - эндодерма; пц - перицикл; п. фл. - первичная флоэма; в. фл. вторичная флоэма; к. - камбий; п. кс. - первичная ксилема; в. кс. вторичная ксилема
Переход от первичного строения корня к вторичному: 1 - первичная флоэма, 2 - первичная ксилема, 3 - камбий, 4 - перицикл, 5 - эндодерма, 6 - мезодерма, 7 - ризодерма, 8 - экзодерма, 9 - вторичная ксилема, 10 - вторичная флоэма, 11 - вторичная кора, 12 - феллоген, 13 - феллема.
Вторичное строение корня тыквы: А - схема поперечного среза (слева - детальный рисунок, справа - схематичный); Б - фрагмент рисунка. 1 - первичная ксилема, 2 - вторичная ксилема, 3 - радиальный луч, 4 - камбий, 5 первичная и вторичная флоэма, 6 - основная паренхима вторичной коры, 7 перидерма (1 -3 - ксилема, 5 -7 - вторичная кора).
