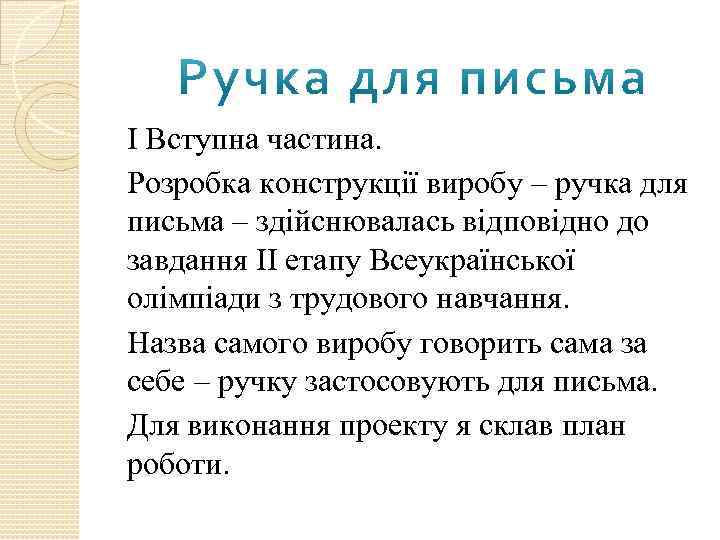

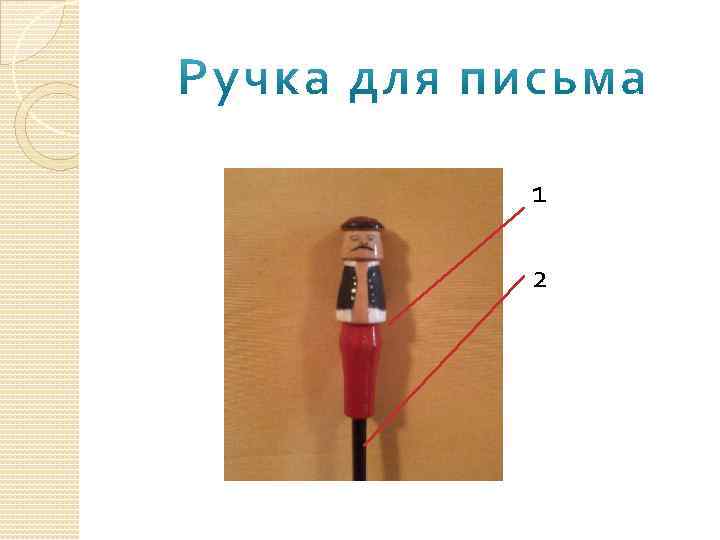

І Вступна частина. Розробка конструкції виробу – ручка для письма – здійснювалась відповідно до завдання ІІ етапу Всеукраїнської олімпіади з трудового навчання. Назва самого виробу говорить сама за себе – ручку застосовують для письма. Для виконання проекту я склав план роботи.

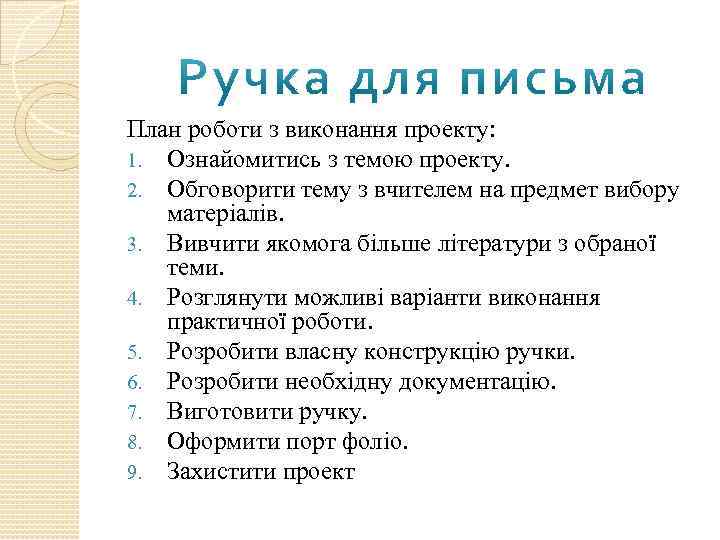

План роботи з виконання проекту: 1. Ознайомитись з темою проекту. 2. Обговорити тему з вчителем на предмет вибору матеріалів. 3. Вивчити якомога більше літератури з обраної теми. 4. Розглянути можливі варіанти виконання практичної роботи. 5. Розробити власну конструкцію ручки. 6. Розробити необхідну документацію. 7. Виготовити ручку. 8. Оформити порт фоліо. 9. Захистити проект

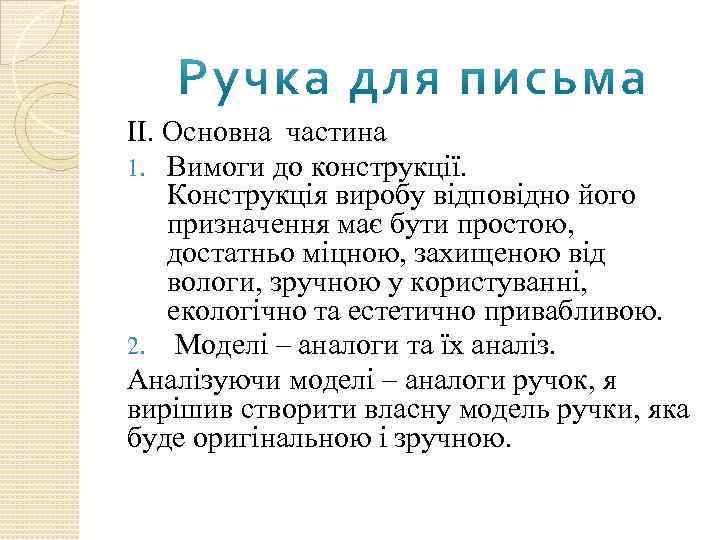

ІІ. Основна частина 1. Вимоги до конструкції. Конструкція виробу відповідно його призначення має бути простою, достатньо міцною, захищеною від вологи, зручною у користуванні, екологічно та естетично привабливою. 2. Моделі – аналоги та їх аналіз. Аналізуючи моделі – аналоги ручок, я вирішив створити власну модель ручки, яка буде оригінальною і зручною.

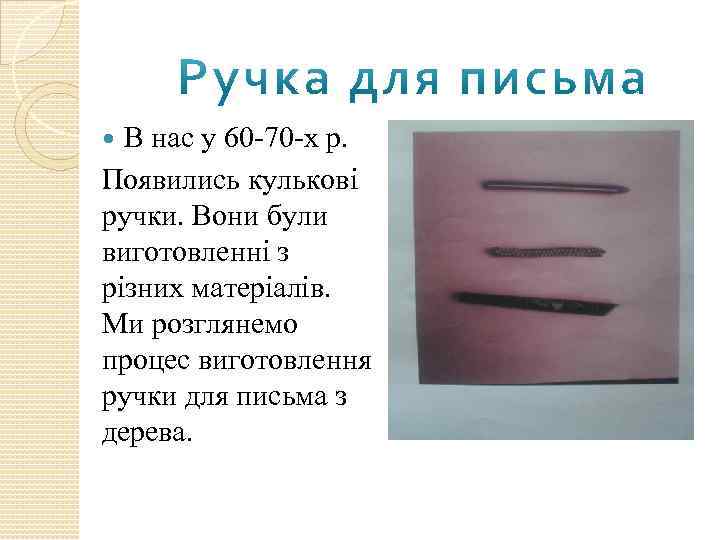

В нас у 60 -70 -х р. Появились кулькові ручки. Вони були виготовленні з різних матеріалів. Ми розглянемо процес виготовлення ручки для письма з дерева.

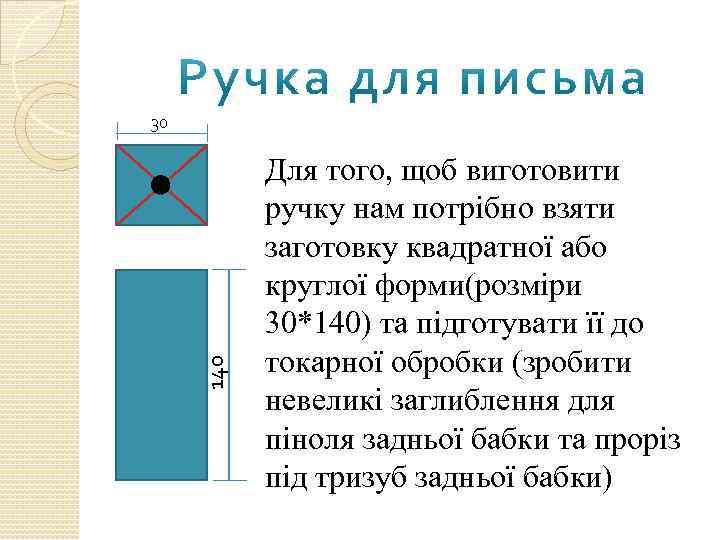

140 30 Для того, щоб виготовити ручку нам потрібно взяти заготовку квадратної або круглої форми(розміри 30*140) та підготувати її до токарної обробки (зробити невеликі заглиблення для піноля задньої бабки та проріз під тризуб задньої бабки)

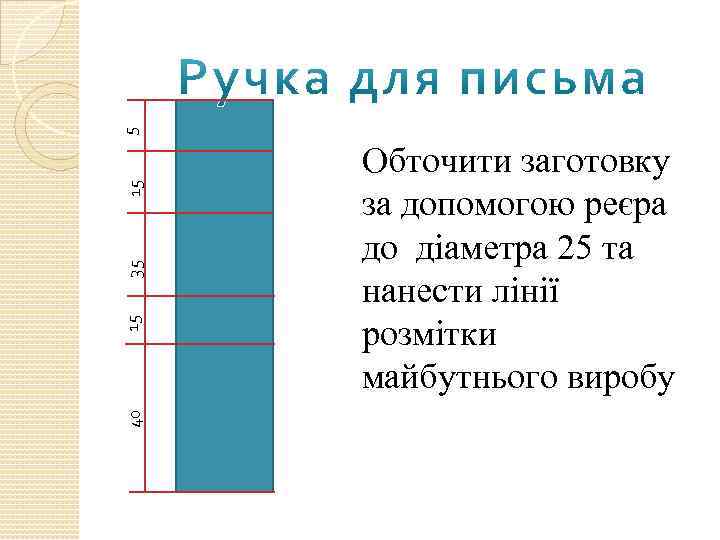

5 15 35 15 40 Обточити заготовку за допомогою реєра до діаметра 25 та нанести лінії розмітки майбутнього виробу

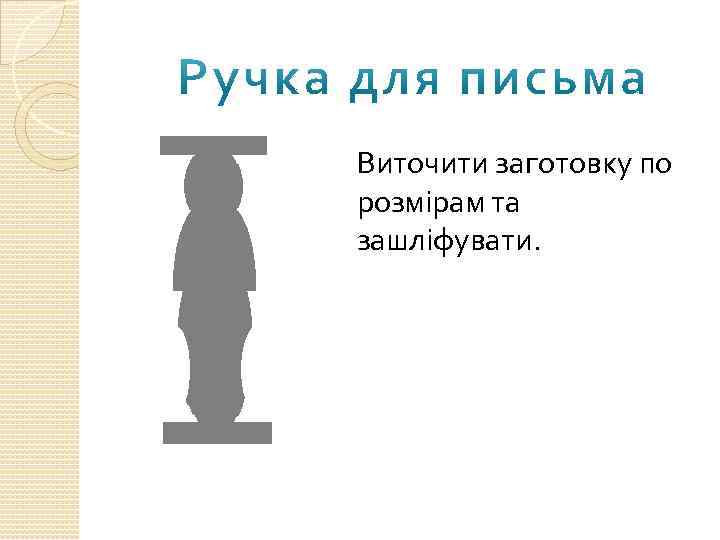

Виточити заготовку по розмірам та зашліфувати.

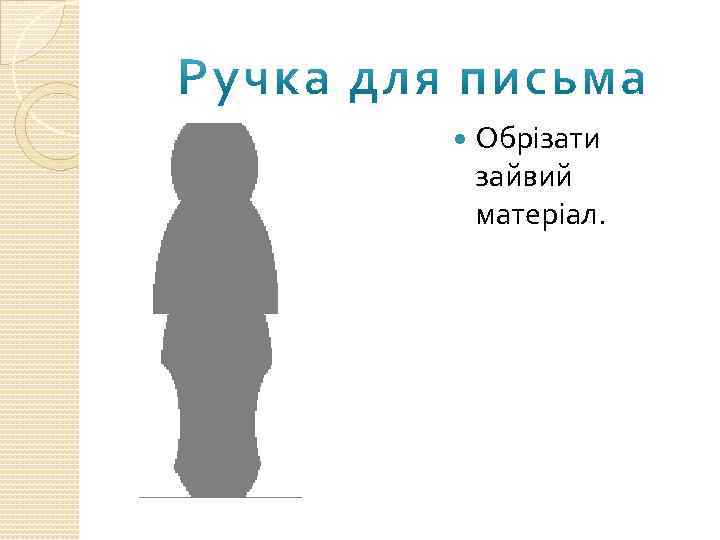

Обрізати зайвий матеріал.

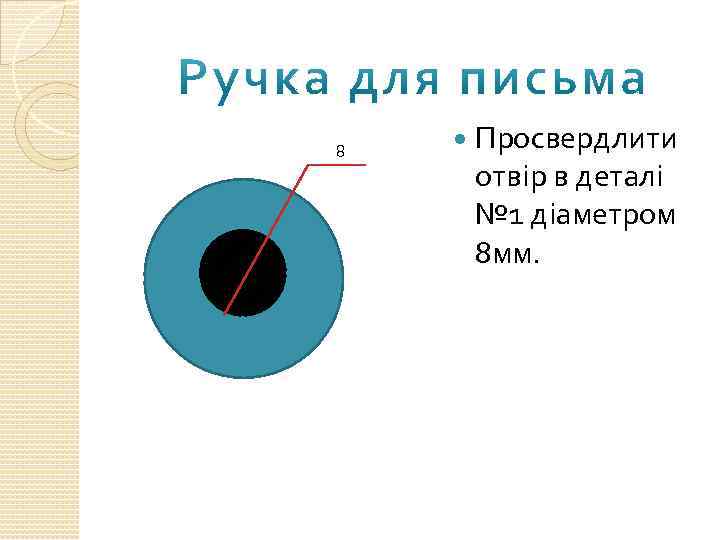

8 Просвердлити отвір в деталі № 1 діаметром 8 мм.

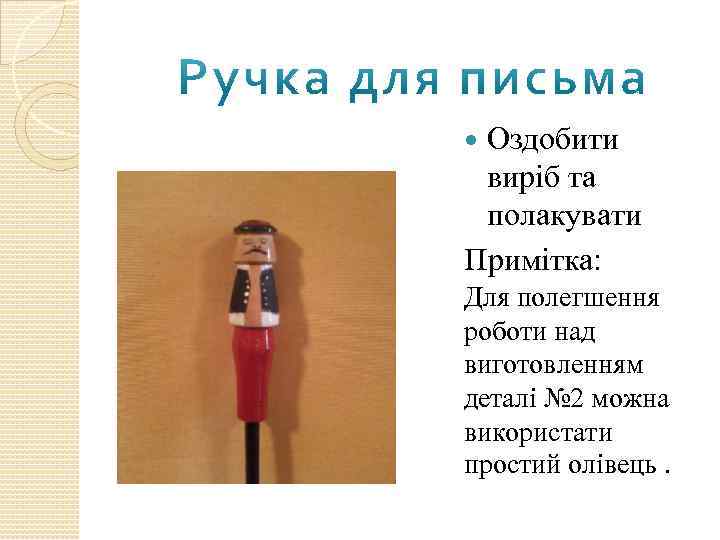

Оздобити виріб та полакувати Примітка: Для полегшення роботи над виготовленням деталі № 2 можна використати простий олівець.

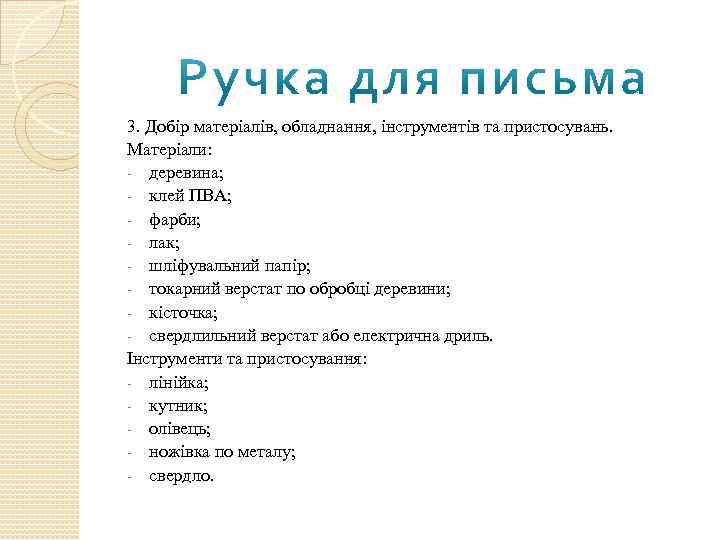

3. Добір матеріалів, обладнання, інструментів та пристосувань. Матеріали: - деревина; - клей ПВА; - фарби; - лак; - шліфувальний папір; - токарний верстат по обробці деревини; - кісточка; - свердлильний верстат або електрична дриль. Інструменти та пристосування: - лінійка; - кутник; - олівець; - ножівка по металу; - свердло.

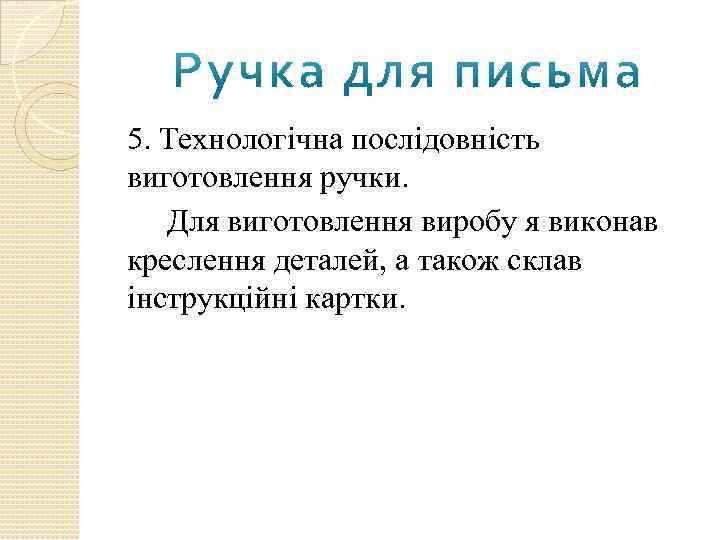

5. Технологічна послідовність виготовлення ручки. Для виготовлення виробу я виконав креслення деталей, а також склав інструкційні картки.

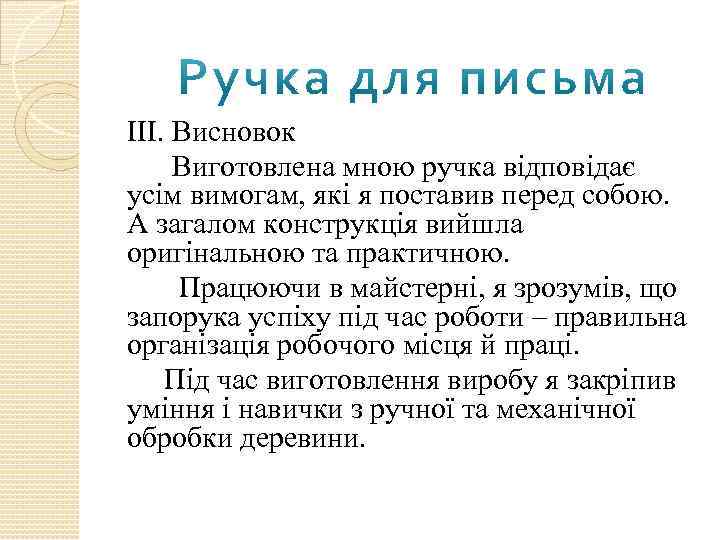

ІІІ. Висновок Виготовлена мною ручка відповідає усім вимогам, які я поставив перед собою. А загалом конструкція вийшла оригінальною та практичною. Працюючи в майстерні, я зрозумів, що запорука успіху під час роботи – правильна організація робочого місця й праці. Під час виготовлення виробу я закріпив уміння і навички з ручної та механічної обробки деревини.
