1. 2 Деформации и напряжения 1. 2 Деформации и напряжения

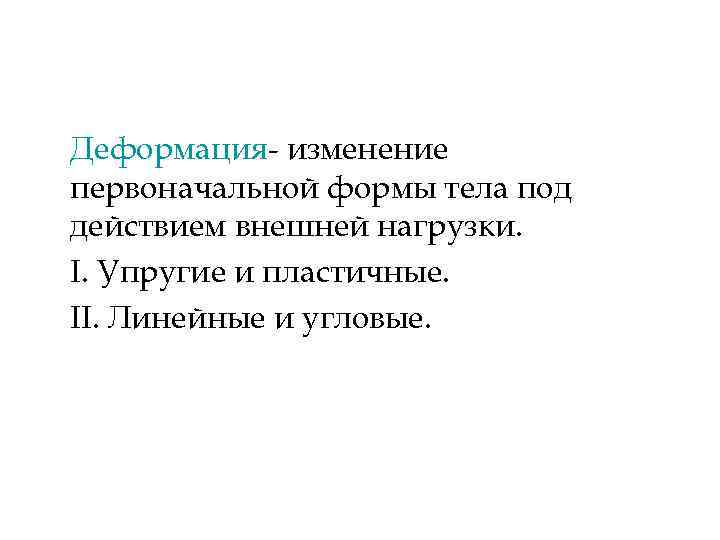

Деформация- изменение первоначальной формы тела под действием внешней нагрузки. I. Упругие и пластичные. II. Деформация- изменение первоначальной формы тела под действием внешней нагрузки. I. Упругие и пластичные. II. Линейные и угловые.

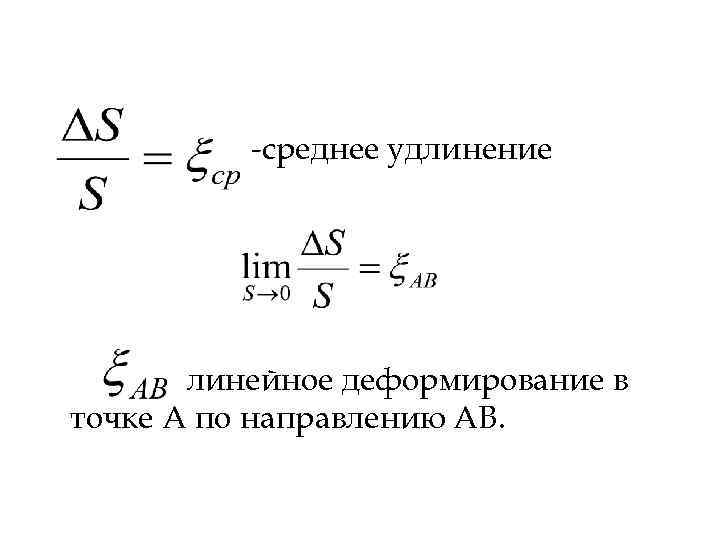

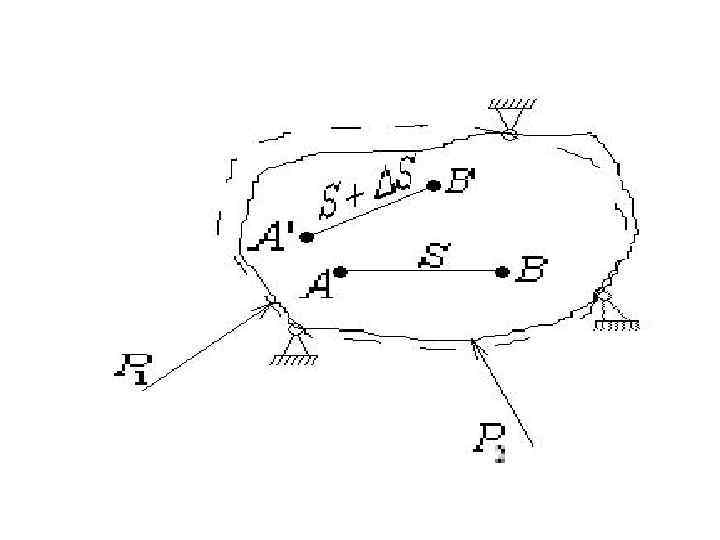

-среднее удлинение линейное деформирование в точке А по направлению АВ. -среднее удлинение линейное деформирование в точке А по направлению АВ.

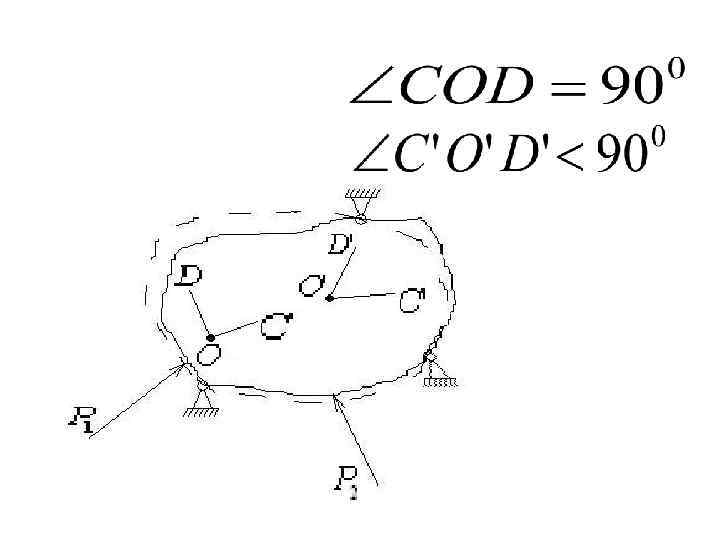

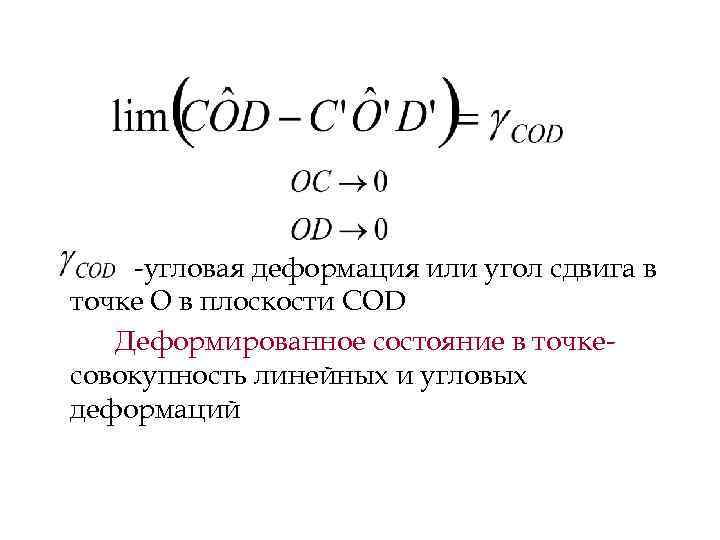

-угловая деформация или угол сдвига в точке О в плоскости COD Деформированное состояние в -угловая деформация или угол сдвига в точке О в плоскости COD Деформированное состояние в точкесовокупность линейных и угловых деформаций

Напряжениераспределение внутренних усилий по площади поперечного сечения. -элементарная площадка -внутреннее усилие Напряжениераспределение внутренних усилий по площади поперечного сечения. -элементарная площадка -внутреннее усилие

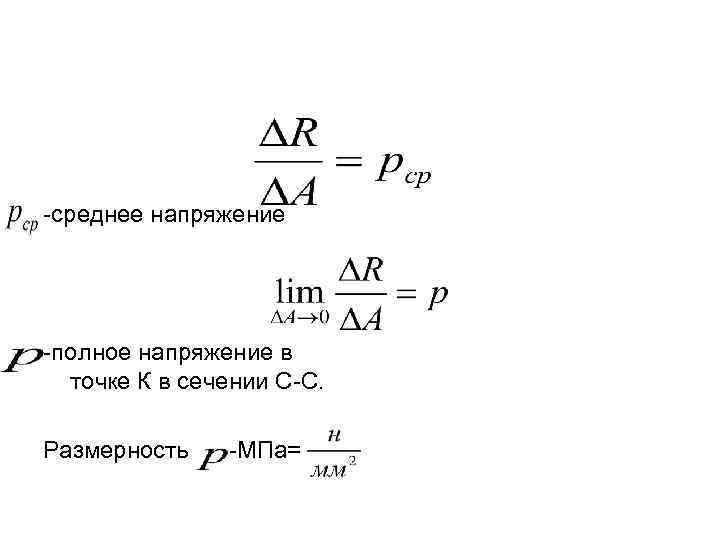

-среднее напряжение -полное напряжение в точке К в сечении С-С. Размерность -МПа= -среднее напряжение -полное напряжение в точке К в сечении С-С. Размерность -МПа=

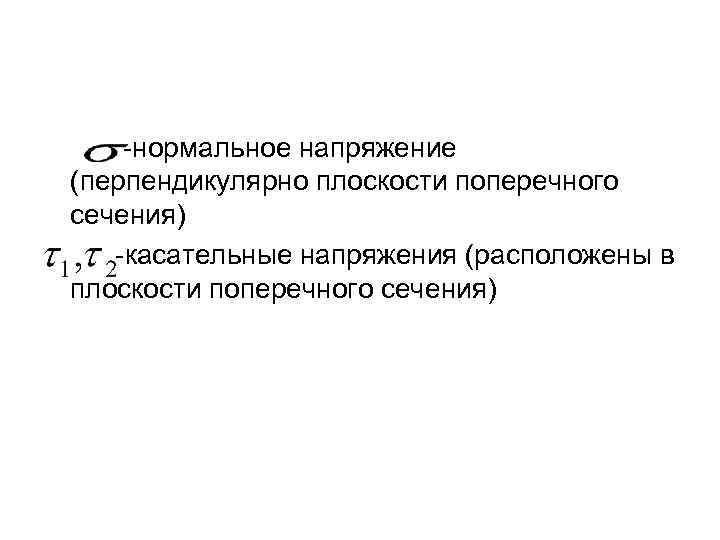

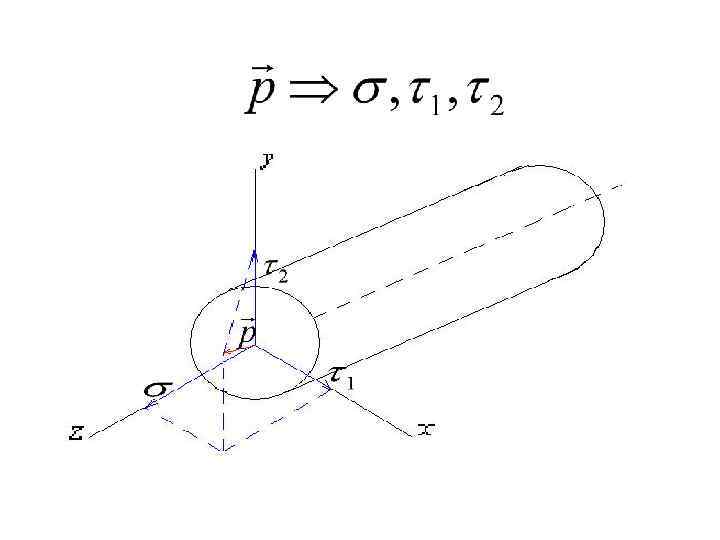

-нормальное напряжение (перпендикулярно плоскости поперечного сечения) -касательные напряжения (расположены в плоскости поперечного сечения) -нормальное напряжение (перпендикулярно плоскости поперечного сечения) -касательные напряжения (расположены в плоскости поперечного сечения)
