1. 2. 4. Графическая подсистема

1. 2. 4. Графическая подсистема Видеоадаптер + монитор Гр. С Расчет изображения для экрана 3 D-графика – сложные вычисления Специализированный процессор и память Ge. Force Radeon Несколько выходов

Видеока рта (известна также как графи ческая пла та, графи ческий ускори тель, графи ческая ка рта, видеоада птер)(англ. videocard) — устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора. Обычно видеокарта является платой расширения и вставляется в разъём расширения, универсальный (PCI-Express, PCI, ISA, VLB, EISA, MCA) или специализированный (AGP), но бывает и встроенной (интегрированной) в системную плату (как в виде отдельного чипа, так и в качестве составляющей части северного моста чипсета или ЦПУ).

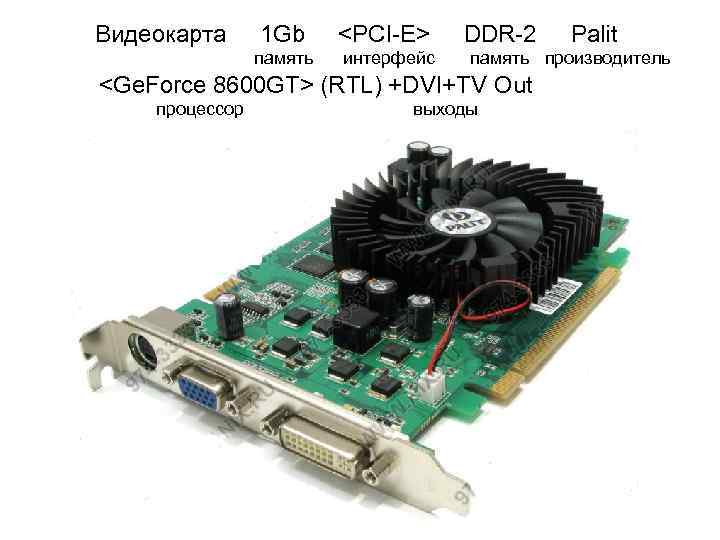

Видеокарта 1 Gb DDR-2 Palit память интерфейс память производитель (RTL) +DVI+TV Out процессор выходы

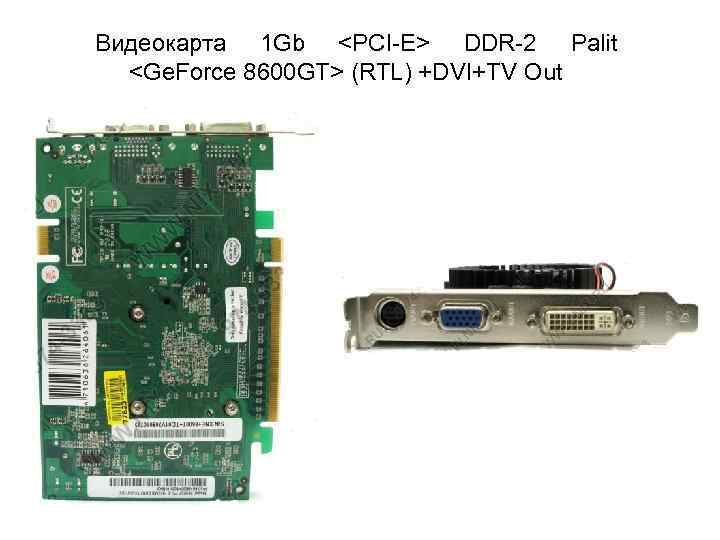

Видеокарта 1 Gb DDR-2 Palit (RTL) +DVI+TV Out

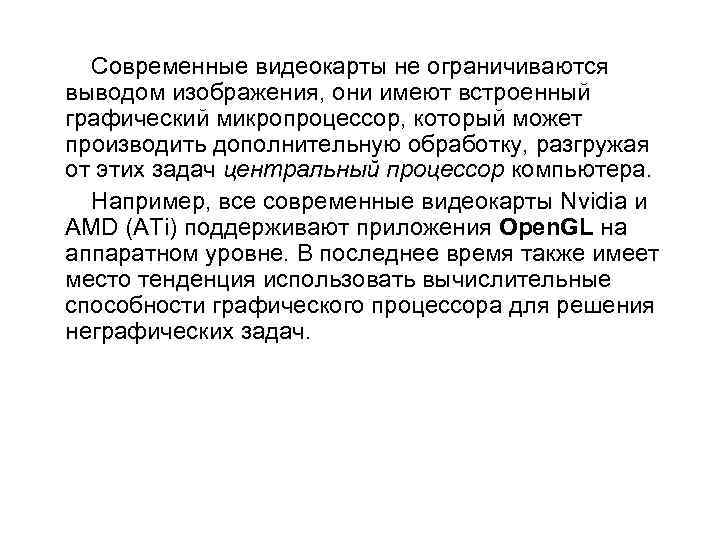

Современные видеокарты не ограничиваются выводом изображения, они имеют встроенный графический микропроцессор, который может производить дополнительную обработку, разгружая от этих задач центральный процессор компьютера. Например, все современные видеокарты Nvidia и AMD (ATi) поддерживают приложения Open. GL на аппаратном уровне. В последнее время также имеет место тенденция использовать вычислительные способности графического процессора для решения неграфических задач.

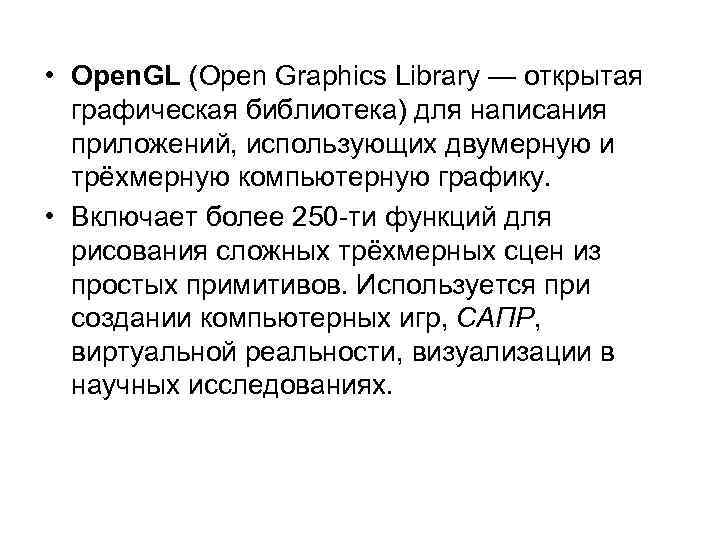

• Open. GL (Open Graphics Library — открытая графическая библиотека) для написания приложений, использующих двумерную и трёхмерную компьютерную графику. • Включает более 250 -ти функций для рисования сложных трёхмерных сцен из простых примитивов. Используется при создании компьютерных игр, САПР, виртуальной реальности, визуализации в научных исследованиях.

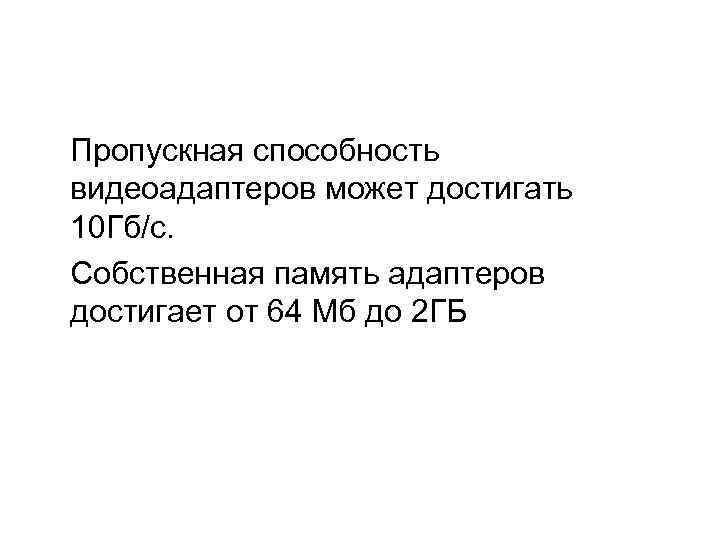

Пропускная способность видеоадаптеров может достигать 10 Гб/c. Собственная память адаптеров достигает от 64 Мб до 2 ГБ

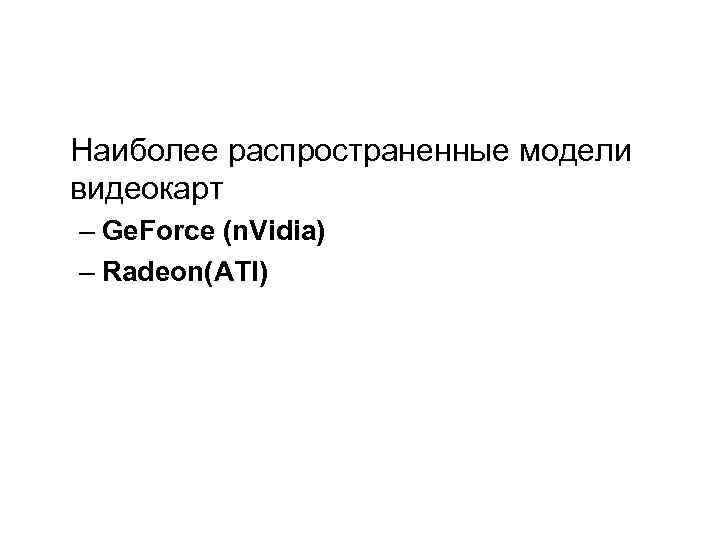

Наиболее распространенные модели видеокарт – Ge. Force (n. Vidia) – Radeon(ATI)

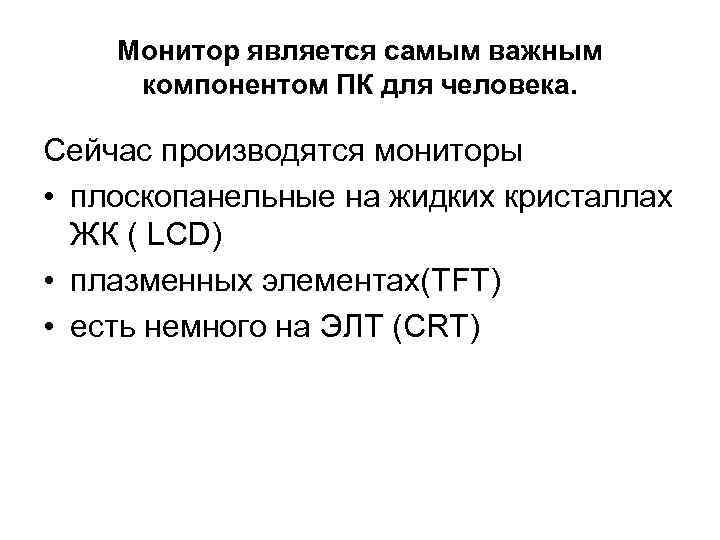

Монитор является самым важным компонентом ПК для человека. Сейчас производятся мониторы • плоскопанельные на жидких кристаллах ЖК ( LCD) • плазменных элементах(TFT) • есть немного на ЭЛТ (CRT)

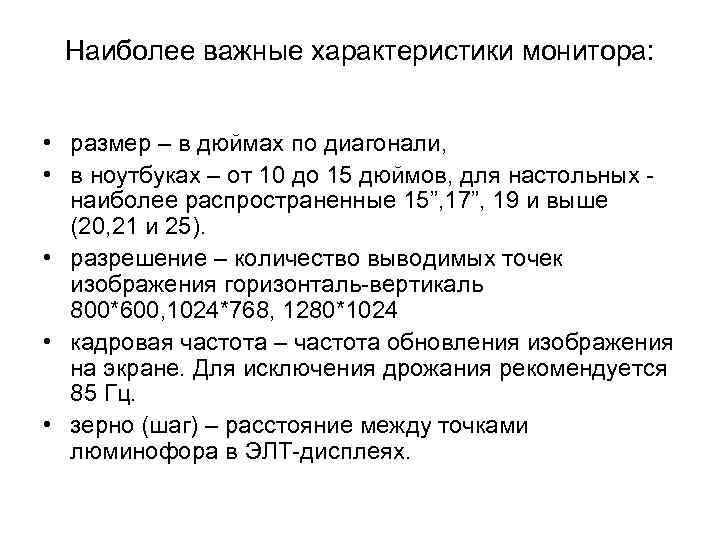

Наиболее важные характеристики монитора: • размер – в дюймах по диагонали, • в ноутбуках – от 10 до 15 дюймов, для настольных - наиболее распространенные 15”, 17”, 19 и выше (20, 21 и 25). • разрешение – количество выводимых точек изображения горизонталь-вертикаль 800*600, 1024*768, 1280*1024 • кадровая частота – частота обновления изображения на экране. Для исключения дрожания рекомендуется 85 Гц. • зерно (шаг) – расстояние между точками люминофора в ЭЛТ-дисплеях.

1. 2. 5. Внешняя память Внешний носитель: диск, флеш-карта Устройство = Привод + Носитель HDD CD DVD BD 1 Тб 700 Мб 8. 5 Гб 200 Гб ROM R RW ФАЙЛ

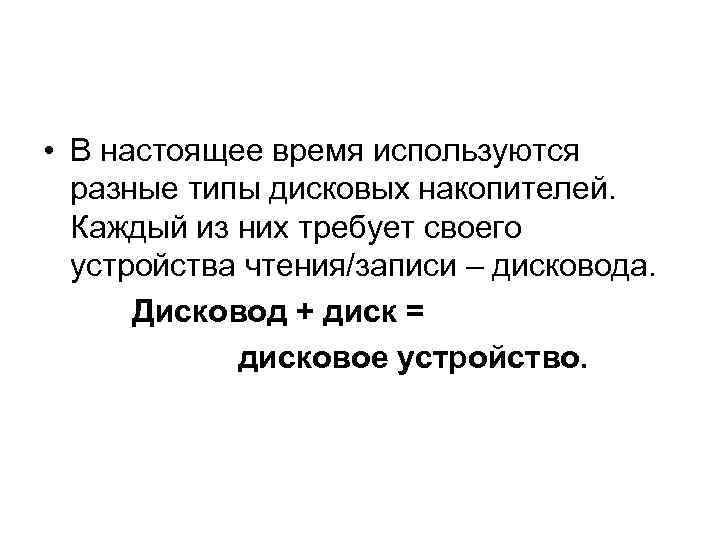

• В настоящее время используются разные типы дисковых накопителей. Каждый из них требует своего устройства чтения/записи – дисковода. Дисковод + диск = дисковое устройство.

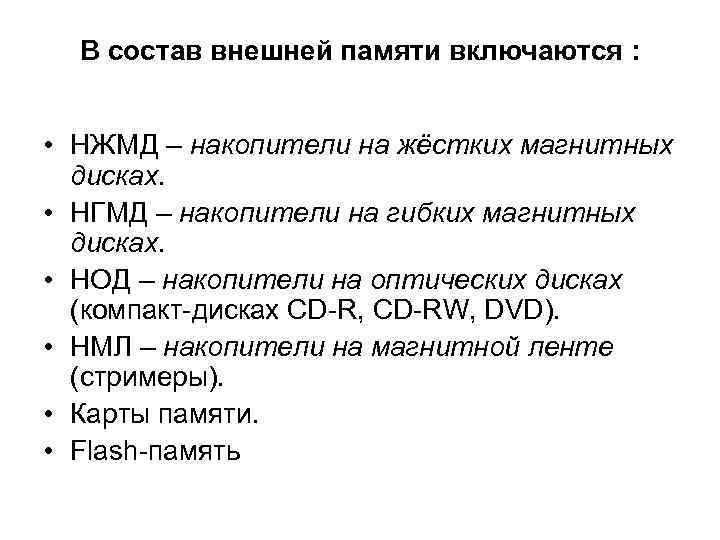

В состав внешней памяти включаются : • НЖМД – накопители на жёстких магнитных дисках. • НГМД – накопители на гибких магнитных дисках. • НОД – накопители на оптических дисках (компакт-дисках CD-R, CD-RW, DVD). • НМЛ – накопители на магнитной ленте (стримеры). • Карты памяти. • Flash-память

Жесткий диск (hard disc, винчестер) характеризуется: – большей надежностью хранения данных; – большей емкостью (от нескольких сотен Мб до нескольких десятков, сотен Гб) натобарзар . иицамроф зи яаджак , ) илиовс рбилак имищ . » имаретсеч

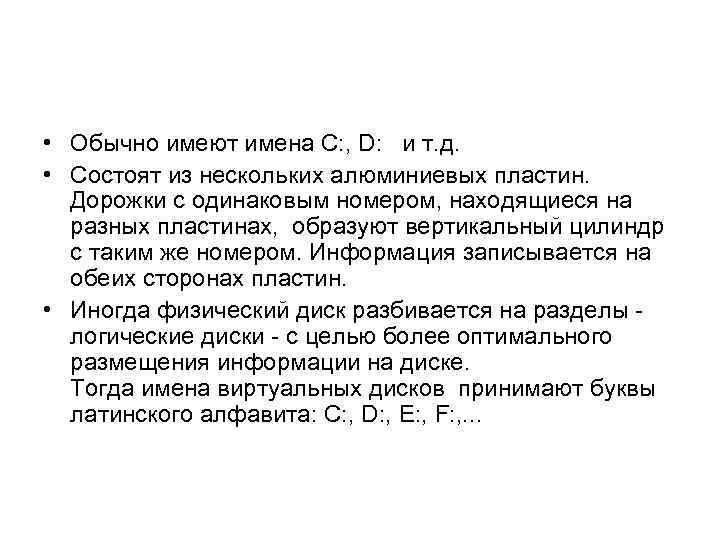

• Обычно имеют имена C: , D: и т. д. • Состоят из нескольких алюминиевых пластин. Дорожки с одинаковым номером, находящиеся на разных пластинах, образуют вертикальный цилиндр с таким же номером. Информация записывается на обеих сторонах пластин. • Иногда физический диск разбивается на разделы - логические диски - с целью более оптимального размещения информации на диске. Тогда имена виртуальных дисков принимают буквы латинского алфавита: C: , D: , E: , F: , . . .

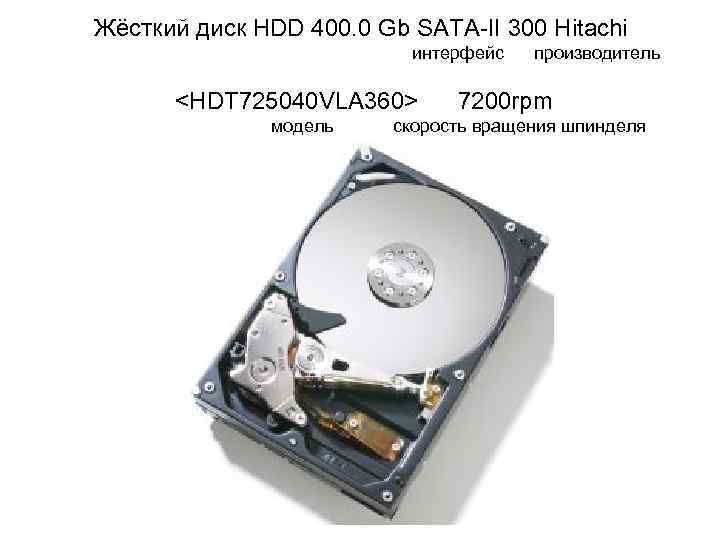

Жёсткий диск HDD 400. 0 Gb SATA-II 300 Hitachi интерфейс производитель 7200 rpm модель скорость вращения шпинделя

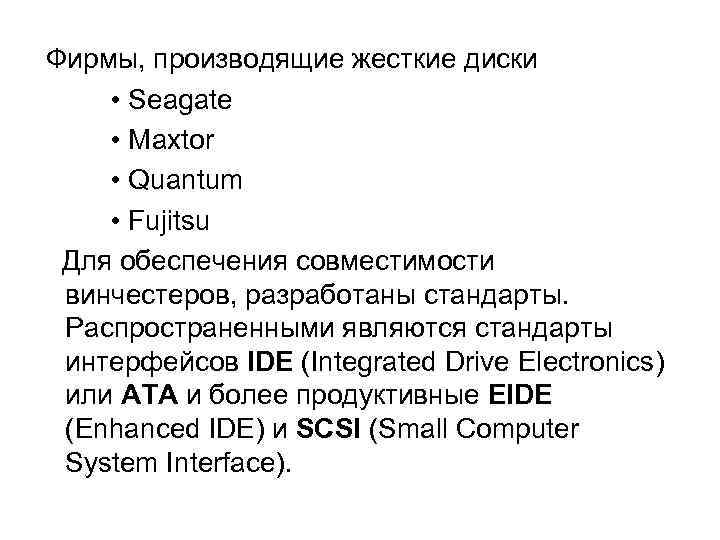

Фирмы, производящие жесткие диски • Seagate • Maxtor • Quantum • Fujitsu Для обеспечения совместимости винчестеров, разработаны стандарты. Распространенными являются стандарты интерфейсов IDE (Integrated Drive Electronics) или ATA и более продуктивные EIDE (Enhanced IDE) и SCSI (Small Computer System Interface).

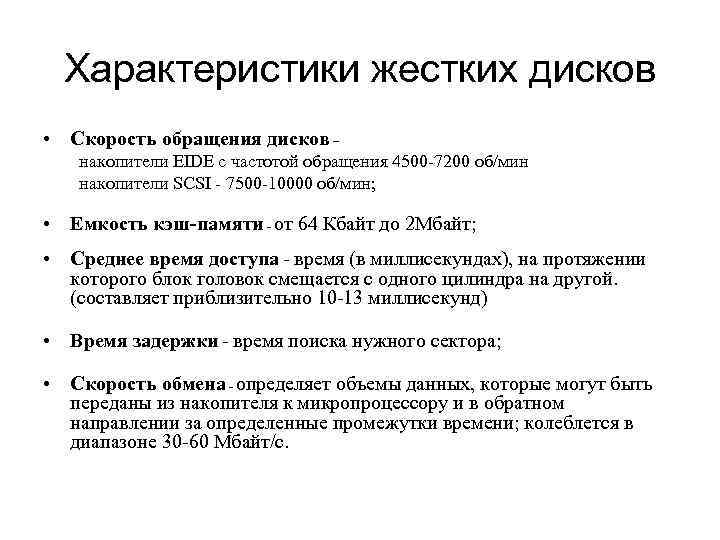

Характеристики жестких дисков • Скорость обращения дисков – накопители EIDE с частотой обращения 4500 -7200 об/мин накопители SCSI - 7500 -10000 об/мин; • Емкость кэш-памяти - от 64 Кбайт до 2 Мбайт; • Среднее время доступа - время (в миллисекундах), на протяжении которого блок головок смещается с одного цилиндра на другой. (составляет приблизительно 10 -13 миллисекунд) • Время задержки - время поиска нужного сектора; • Скорость обмена - определяет объемы данных, которые могут быть переданы из накопителя к микропроцессору и в обратном направлении за определенные промежутки времени; колеблется в диапазоне 30 -60 Мбайт/с.

CD-ROM • CD-ROM (англ. Compact Disc Read-Only Memory, читается: «сиди -ром» ) — разновидность компакт-дисков с записанными на них данными, доступными только для чтения (read-only memory — память «только для чтения» ). • Позже были разработаны версии с возможностью как однократной записи (CD- R), так и многократной перезаписи (CD-RW) информации на диск. Дальнейшим развитием CD-ROM-дисков стали диски DVD-ROM.

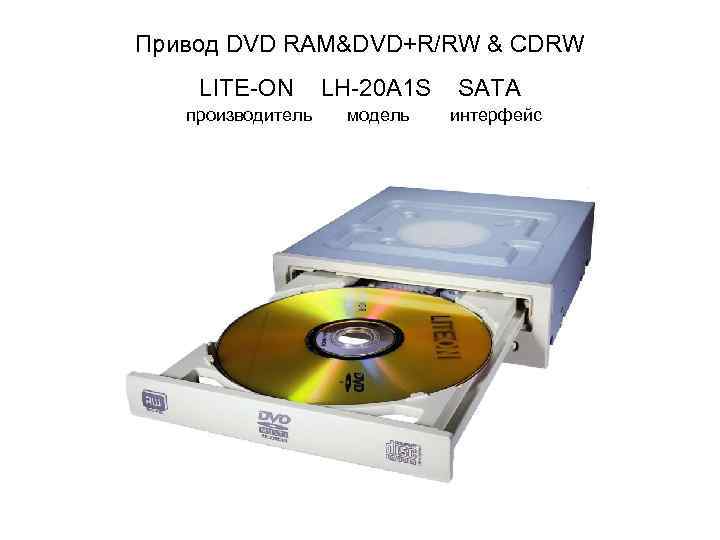

Привод DVD RAM&DVD+R/RW & CDRW LITE-ON LH-20 A 1 S SATA производитель модель интерфейс

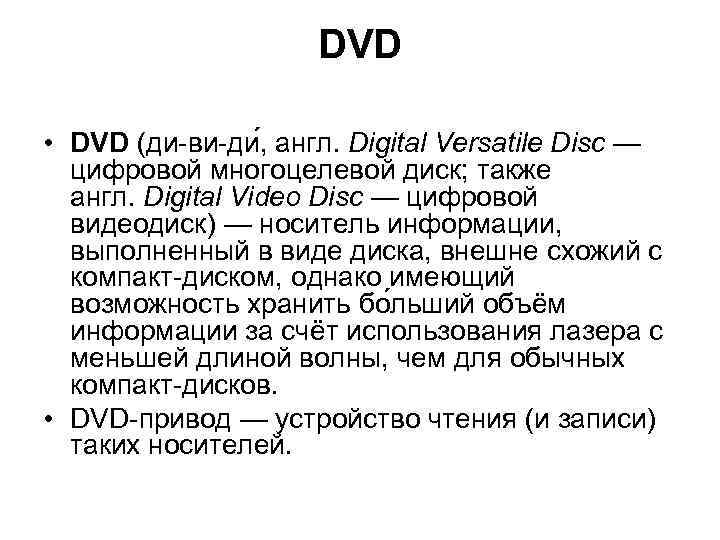

DVD • DVD (ди-ви-ди , англ. Digital Versatile Disc — цифровой многоцелевой диск; также англ. Digital Video Disc — цифровой видеодиск) — носитель информации, выполненный в виде диска, внешне схожий с компакт-диском, однако имеющий возможность хранить бо льший объём информации за счёт использования лазера с меньшей длиной волны, чем для обычных компакт-дисков. • DVD-привод — устройство чтения (и записи) таких носителей.

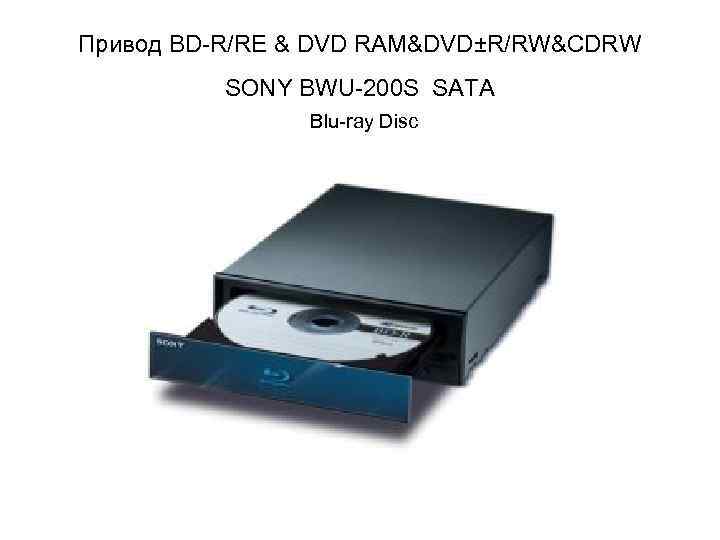

Привод BD-R/RE & DVD RAM&DVD±R/RW&CDRW SONY BWU-200 S SATA Blu-ray Disc

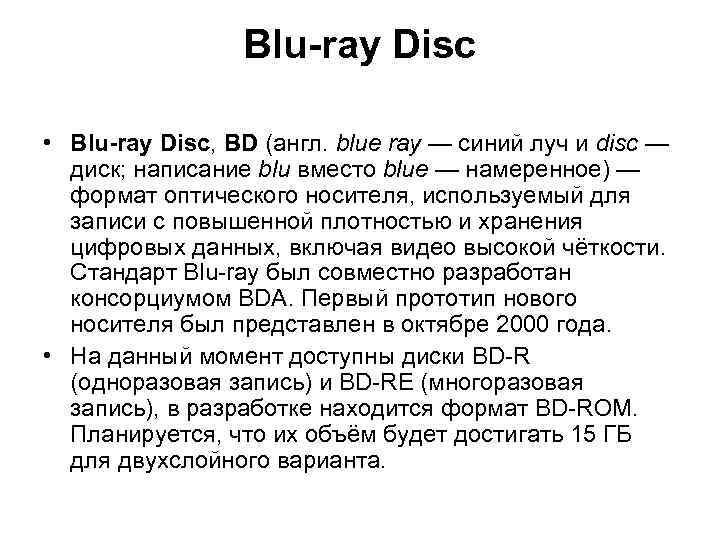

Blu-ray Disc • Blu-ray Disc, BD (англ. blue ray — синий луч и disc — диск; написание blu вместо blue — намеренное) — формат оптического носителя, используемый для записи с повышенной плотностью и хранения цифровых данных, включая видео высокой чёткости. Стандарт Blu-ray был совместно разработан консорциумом BDA. Первый прототип нового носителя был представлен в октябре 2000 года. • На данный момент доступны диски BD-R (одноразовая запись) и BD-RE (многоразовая запись), в разработке находится формат BD-ROM. Планируется, что их объём будет достигать 15 ГБ для двухслойного варианта.

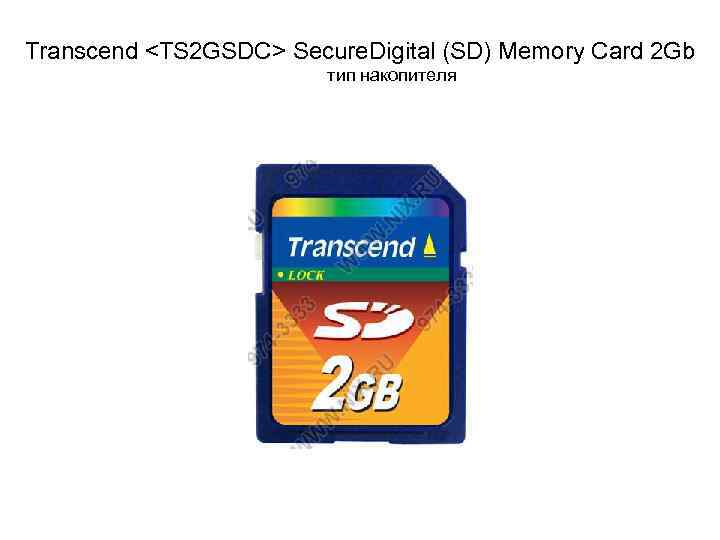

Transcend Secure. Digital (SD) Memory Card 2 Gb тип накопителя

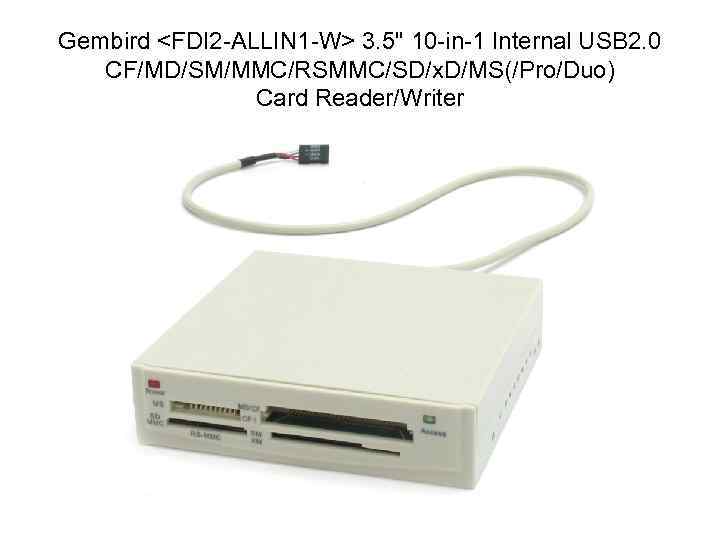

Gembird 3. 5" 10 -in-1 Internal USB 2. 0 CF/MD/SM/MMC/RSMMC/SD/x. D/MS(/Pro/Duo) Card Reader/Writer

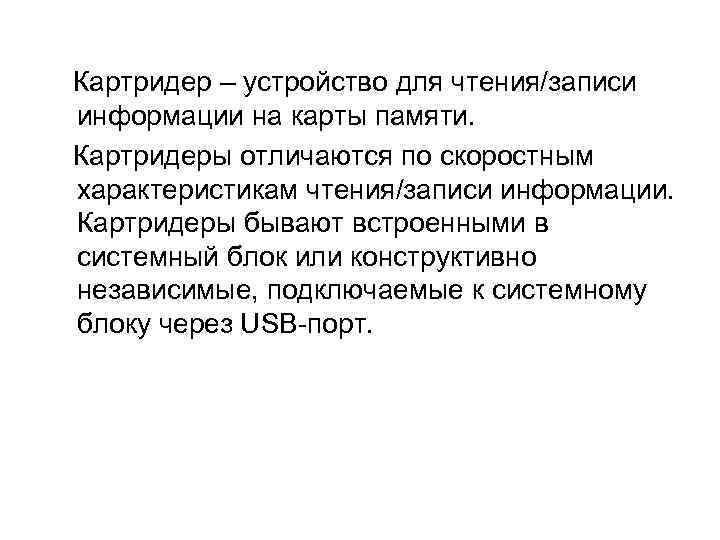

Картридер – устройство для чтения/записи информации на карты памяти. Картридеры отличаются по скоростным характеристикам чтения/записи информации. Картридеры бывают встроенными в системный блок или конструктивно независимые, подключаемые к системному блоку через USB-порт.

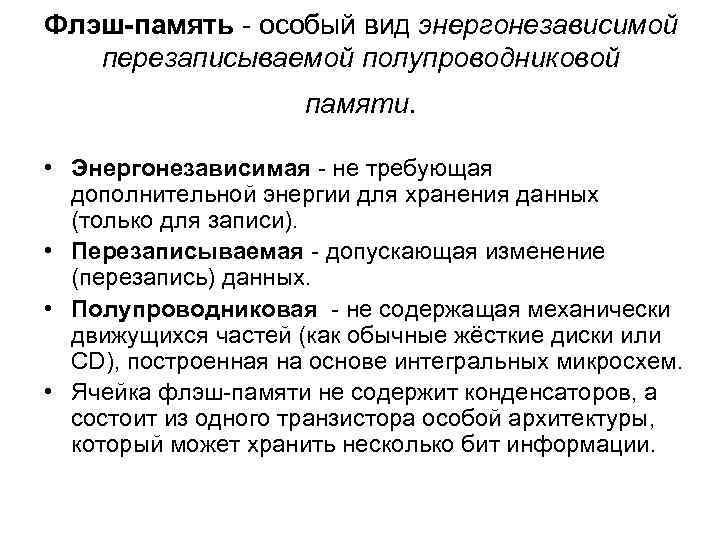

Флэш-память - особый вид энергонезависимой перезаписываемой полупроводниковой памяти. • Энергонезависимая - не требующая дополнительной энергии для хранения данных (только для записи). • Перезаписываемая - допускающая изменение (перезапись) данных. • Полупроводниковая - не содержащая механически движущихся частей (как обычные жёсткие диски или CD), построенная на основе интегральных микросхем. • Ячейка флэш-памяти не содержит конденсаторов, а состоит из одного транзистора особой архитектуры, который может хранить несколько бит информации.

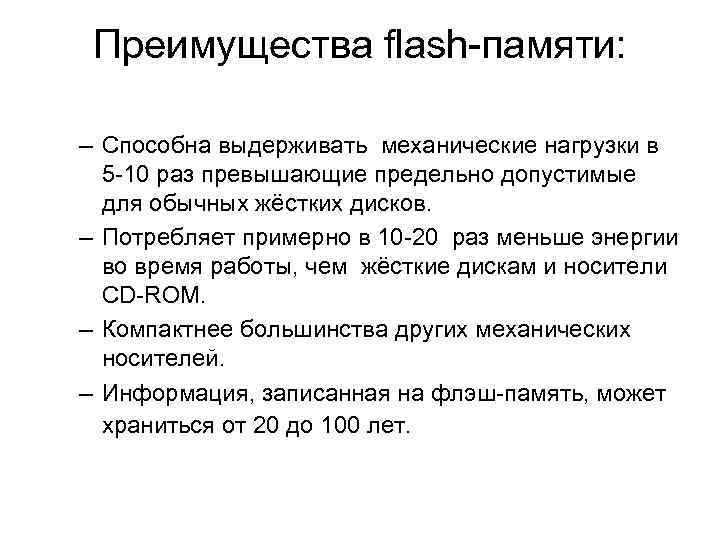

Преимущества flash-памяти: – Способна выдерживать механические нагрузки в 5 -10 раз превышающие предельно допустимые для обычных жёстких дисков. – Потребляет примерно в 10 -20 раз меньше энергии во время работы, чем жёсткие дискам и носители CD-ROM. – Компактнее большинства других механических носителей. – Информация, записанная на флэш-память, может храниться от 20 до 100 лет.

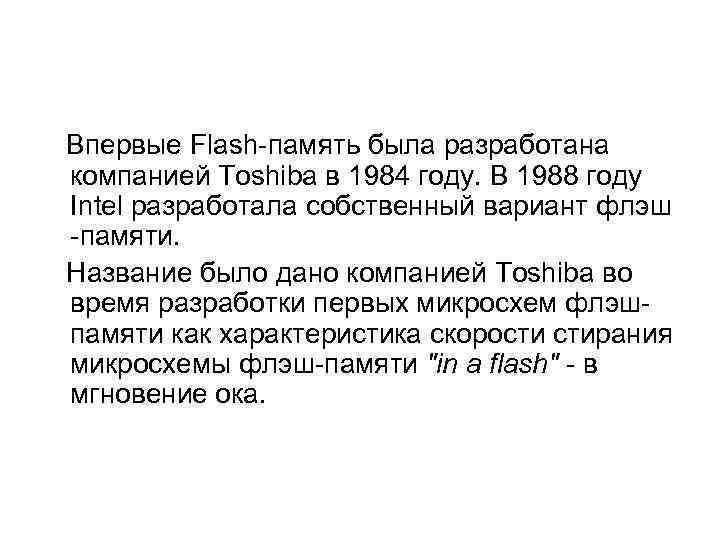

Впервые Flash-память была разработана компанией Toshiba в 1984 году. В 1988 году Intel разработала собственный вариант флэш -памяти. Название было дано компанией Toshiba во время разработки первых микросхем флэш- памяти как характеристика скорости стирания микросхемы флэш-памяти "in a flash" - в мгновение ока.

1. 2. 6. Устройства ввода беспроводные

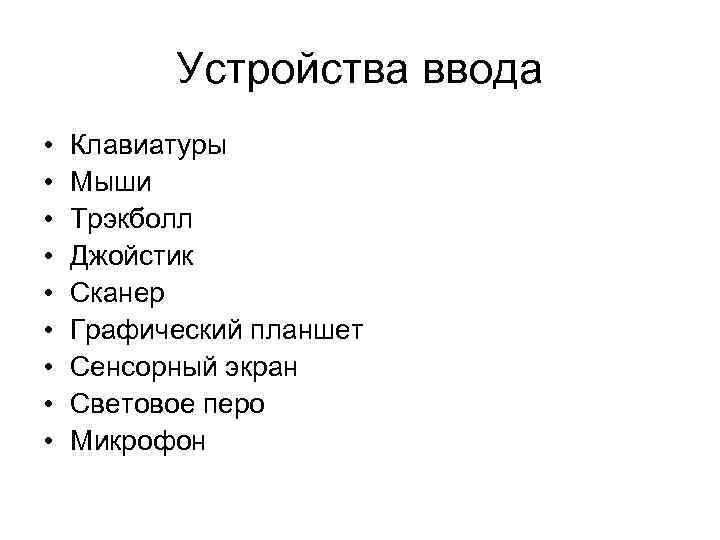

Устройства ввода • Клавиатуры • Мыши • Трэкболл • Джойстик • Сканер • Графический планшет • Сенсорный экран • Световое перо • Микрофон

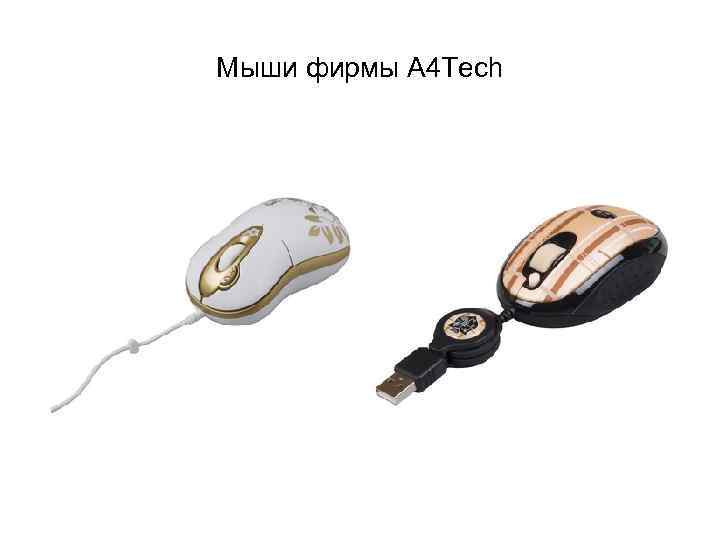

Мыши фирмы A 4 Tech

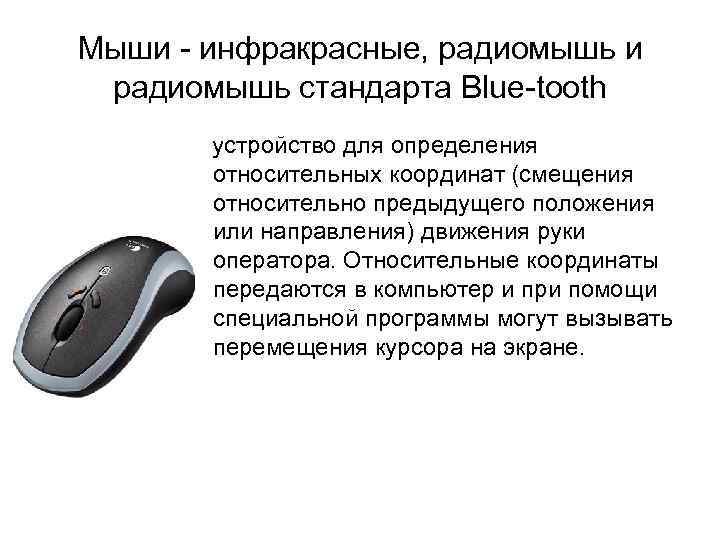

Мыши - инфракрасные, радиомышь и радиомышь стандарта Blue-tooth устройство для определения относительных координат (смещения относительно предыдущего положения или направления) движения руки оператора. Относительные координаты передаются в компьютер и при помощи специальной программы могут вызывать перемещения курсора на экране.

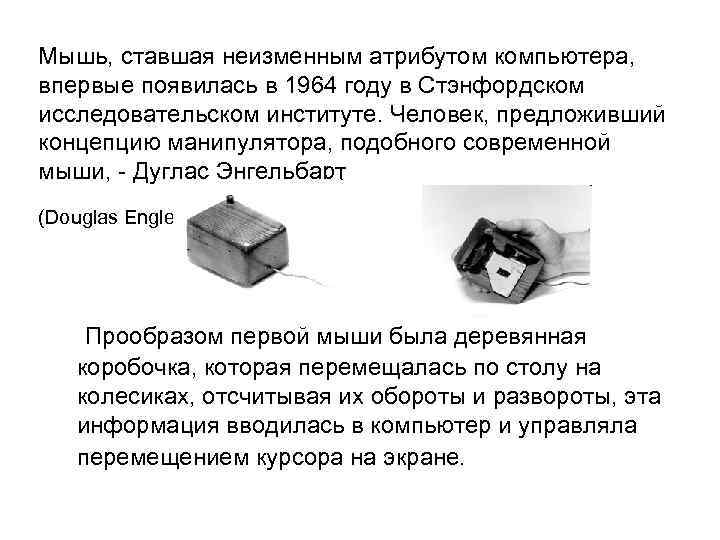

Мышь, ставшая неизменным атрибутом компьютера, впервые появилась в 1964 году в Стэнфордском исследовательском институте. Человек, предложивший концепцию манипулятора, подобного современной мыши, - Дуглас Энгельбарт (Douglas Englebart) Прообразом первой мыши была деревянная коробочка, которая перемещалась по столу на колесиках, отсчитывая их обороты и развороты, эта информация вводилась в компьютер и управляла перемещением курсора на экране.

• Мыши в настоящее время перешли от прорезиненных шариков к оптическим сенсорам. Сенсор получает фотографии поверхности, процессор мыши сравнивает их между собой и определяет перемещение мыши, которое и передаёт компьютеру. • Для сенсора требуется подсветка, которая обеспечивается светодиодом или лазером, причём последний вариант, как правило, даёт более высокую точность. У сенсора есть параметр - частота снимков в секунду. • Есть ещё один параметр - число точек на дюйм (dpi), которое правильнее называть числом замеров на дюйм (cpi). Оно обозначает число замеров, которое мышь способна произвести во время перемещения на расстояние в один дюйм. • Чем больше число замеров, тем точнее мышь может реагировать на движения , но тем быстрее будет двигаться курсор: большее число замеров требует меньшего физического перемещения для прохождения курсором такого же расстояния. Да, мышь становится точнее и отзывчивее, но и управлять ею сложнее. Для современных разрешений лучше придерживаться cpi в диапазоне от 800 до 1 000. • Ещё один важный момент - эргономика.

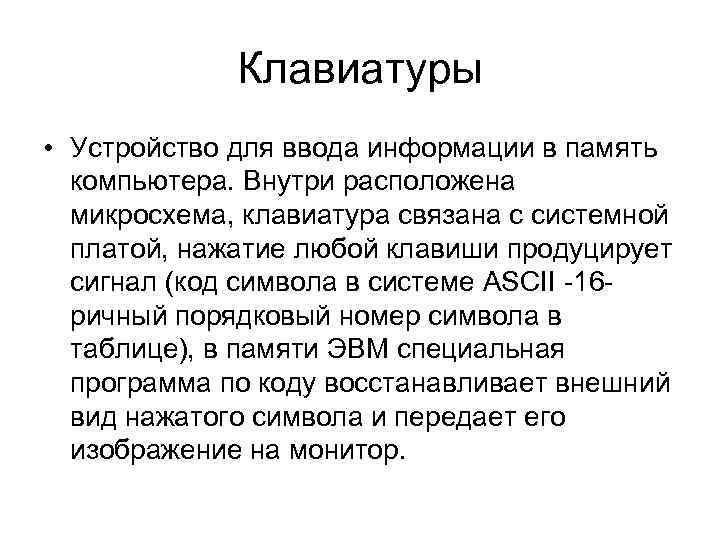

Клавиатуры • Устройство для ввода информации в память компьютера. Внутри расположена микросхема, клавиатура связана с системной платой, нажатие любой клавиши продуцирует сигнал (код символа в системе ASCII -16 - ричный порядковый номер символа в таблице), в памяти ЭВМ специальная программа по коду восстанавливает внешний вид нажатого символа и передает его изображение на монитор.

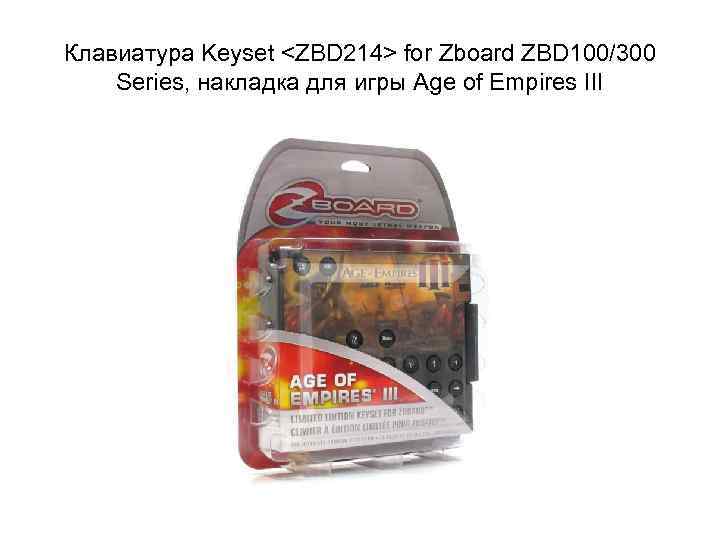

Клавиатура Keyset for Zboard ZBD 100/300 Series, накладка для игры Age of Empires III

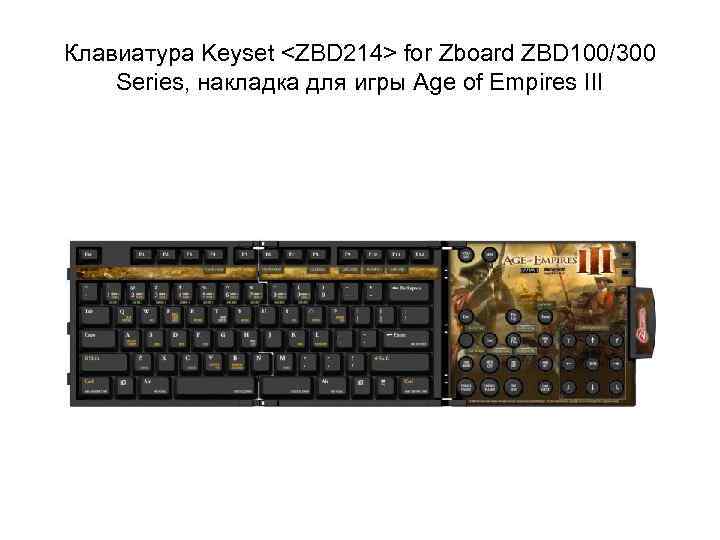

Клавиатура Keyset for Zboard ZBD 100/300 Series, накладка для игры Age of Empires III

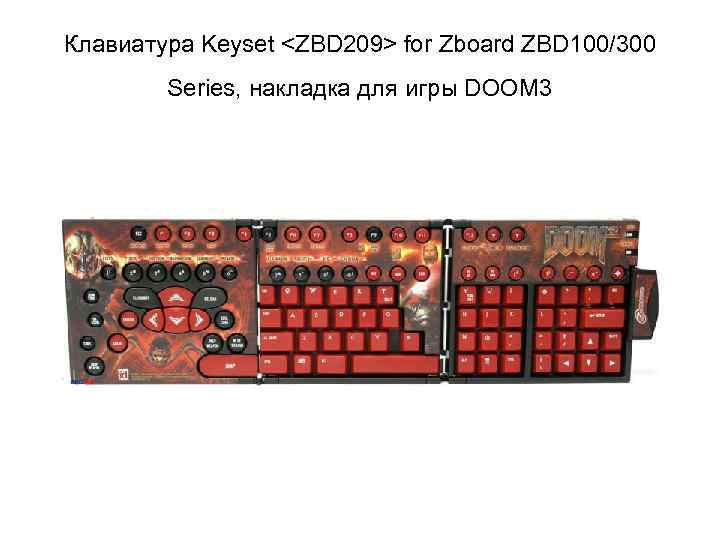

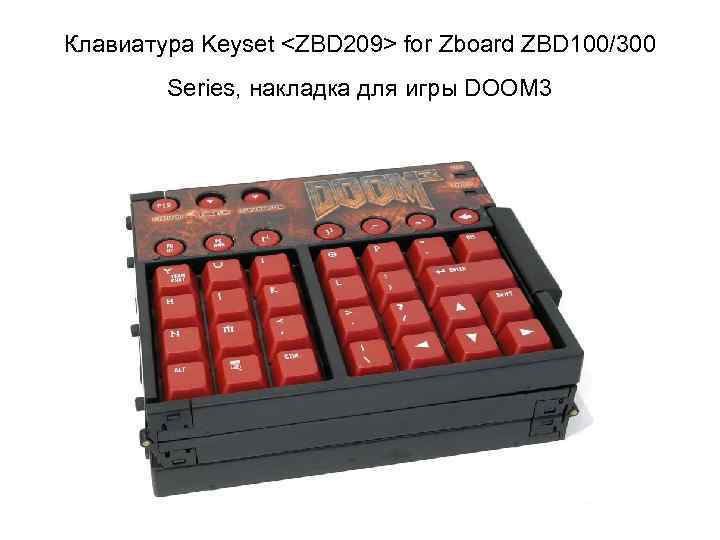

Клавиатура Keyset for Zboard ZBD 100/300 Series, накладка для игры DOOM 3

Клавиатура Keyset for Zboard ZBD 100/300 Series, накладка для игры DOOM 3

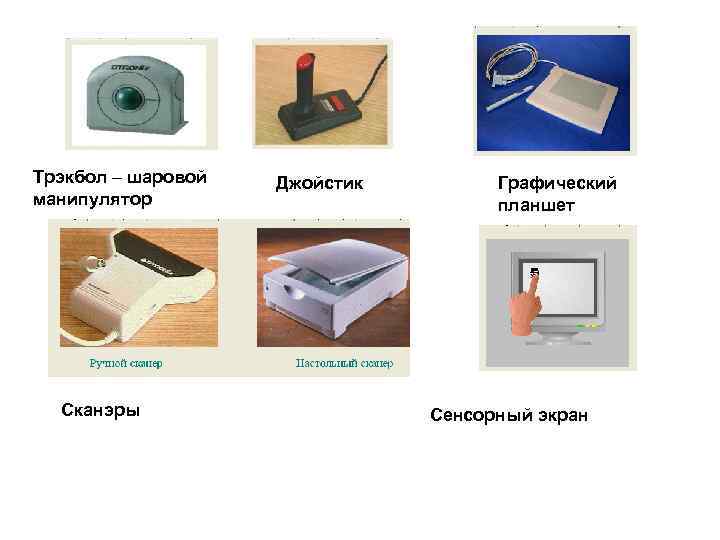

Трэкбол – шаровой Джойстик Графический манипулятор планшет Сканэры Сенсорный экран

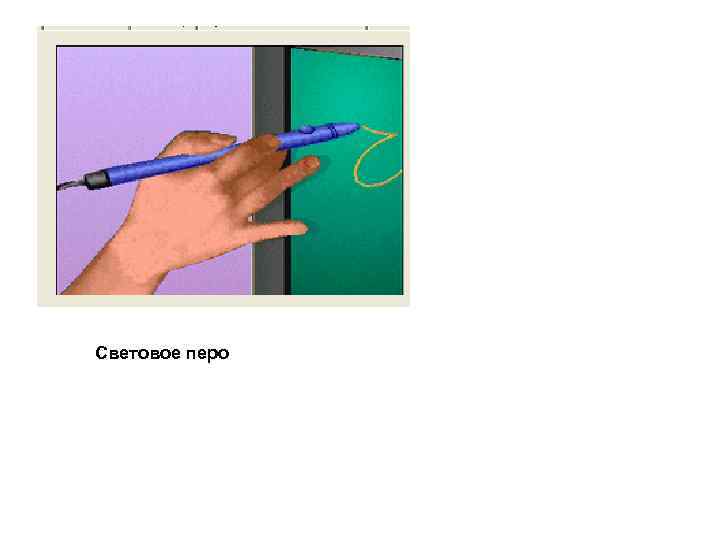

Световое перо

1. 2. 7. Звук в компьютере Зв Встроенный динамик Звуковая карта Микрофон, наушники Аудиосистема MIDI-устройства

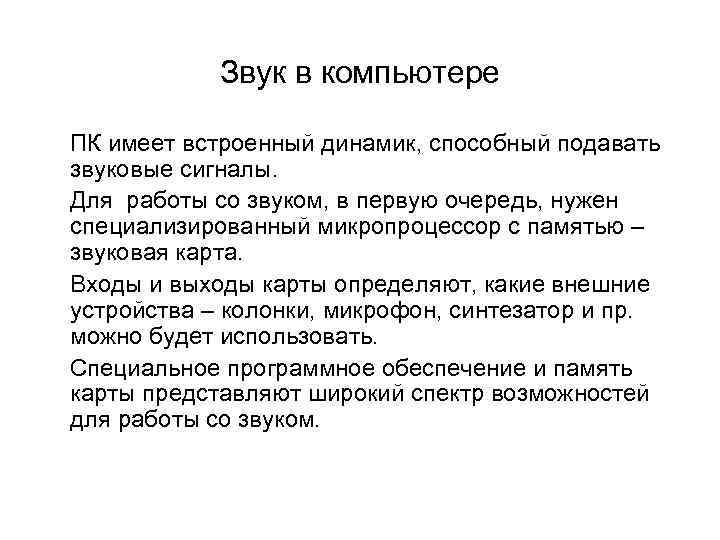

Звук в компьютере ПК имеет встроенный динамик, способный подавать звуковые сигналы. Для работы со звуком, в первую очередь, нужен специализированный микропроцессор с памятью – звуковая карта. Входы и выходы карты определяют, какие внешние устройства – колонки, микрофон, синтезатор и пр. можно будет использовать. Специальное программное обеспечение и память карты представляют широкий спектр возможностей для работы со звуком.

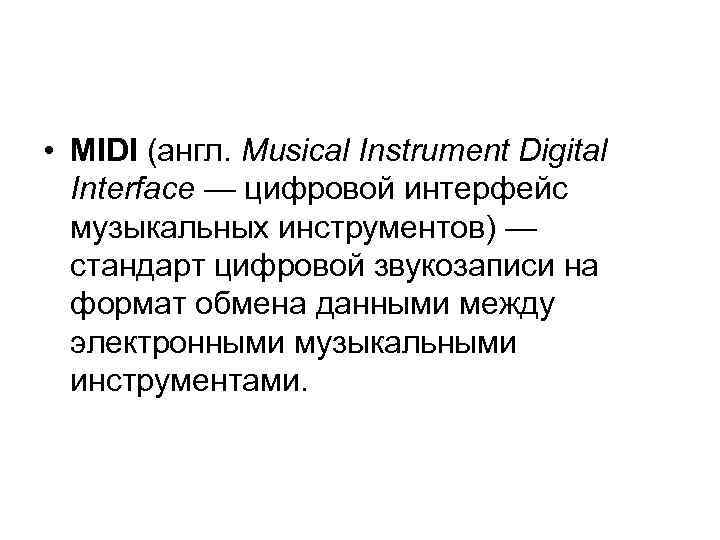

• MIDI (англ. Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов) — стандарт цифровой звукозаписи на формат обмена данными между электронными музыкальными инструментами.

Звуковая карта SB PCI Terratec Aureon 7. 1 производитель модель

1. 2. 8. Устройства коммуникации Комм Локальный ПК Мо. Дем Компьютерная сеть Сетевая карта

Устройства коммуникации Для использования ресурсов других компьютеров ПК должен быть подключен к компьютерной сети. Если компьютеры расположены недалеко друг от друга, так что их можно соединить кабелем, то имеется возможность создания локальной сети. Каждый ПК подключается к сети с помощью модема. Модем преобразует цифровую информацию в сигналы для телефонной линии (Модуляция) и обратно (ДЕМодуляция). По этим линиям и происходит пересылка. Таким способом организуется выход в Интернет.

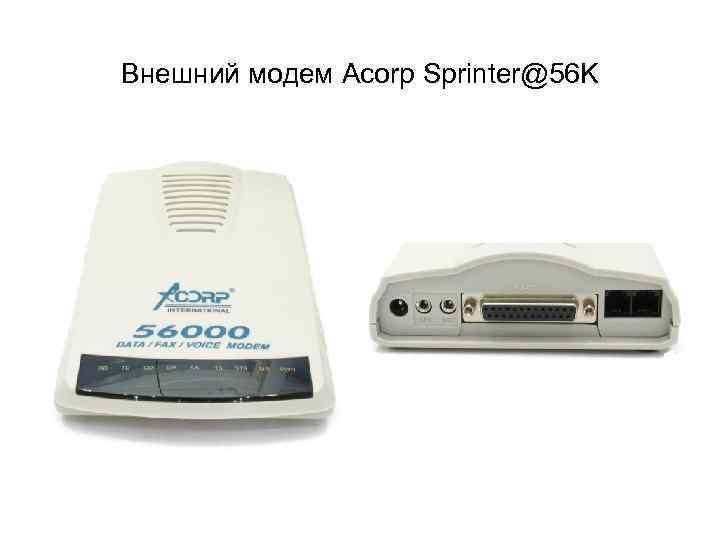

Внешний модем Acorp Sprinter@56 K

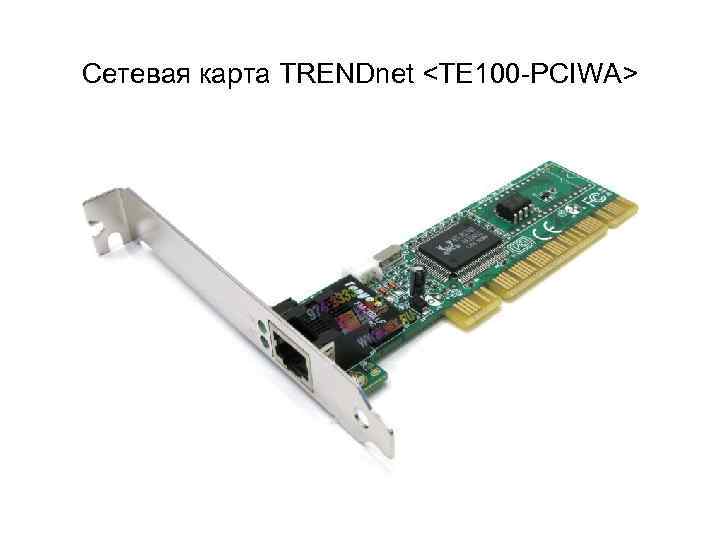

Сетевая карта TRENDnet
