1 2. 2. Улучшение микроклимата достигается:

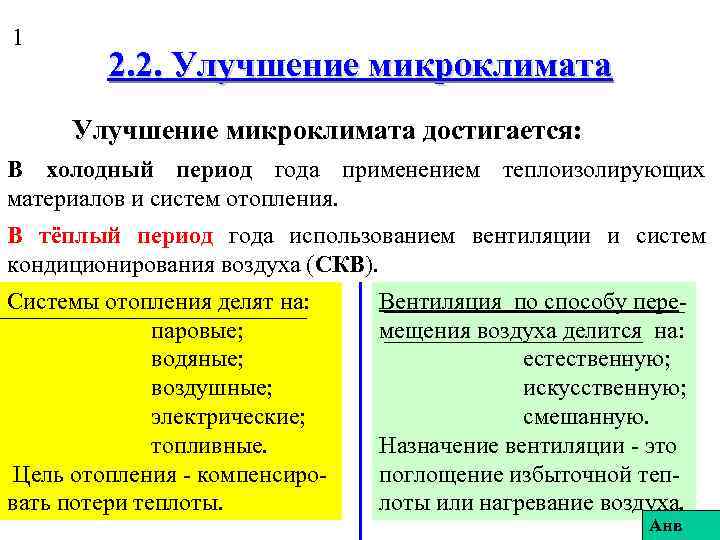

1 2. 2. Улучшение микроклимата достигается: В холодный период года применением теплоизолирующих материалов и систем отопления. В тёплый период года использованием вентиляции и систем кондиционирования воздуха (СКВ). Системы отопления делят на: Вентиляция по способу пере- паровые; мещения воздуха делится на: водяные; естественную; воздушные; искусственную; электрические; смешанную. топливные. Назначение вентиляции - это Цель отопления - компенсиро- поглощение избыточной теп- вать потери теплоты. лоты или нагревание воздуха. Анв

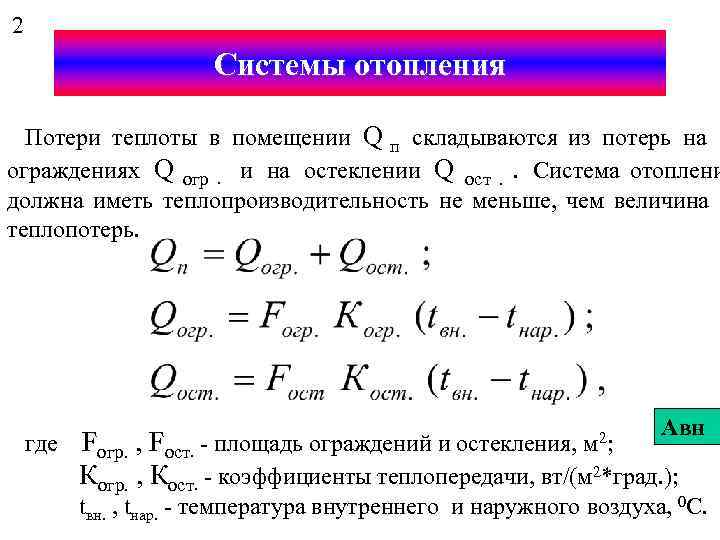

2 Системы отопления Потери теплоты в помещении Q п складываются из потерь на ограждениях Q огр. и на остеклении Q ост. . Система отоплени должна иметь теплопроизводительность не меньше, чем величина теплопотерь. Авн где Fогр. , Fост. - площадь ограждений и остекления, м 2; Когр. , Кост. - коэффициенты теплопередачи, вт/(м 2*град. ); tвн. , tнар. - температура внутреннего и наружного воздуха, 0 С.

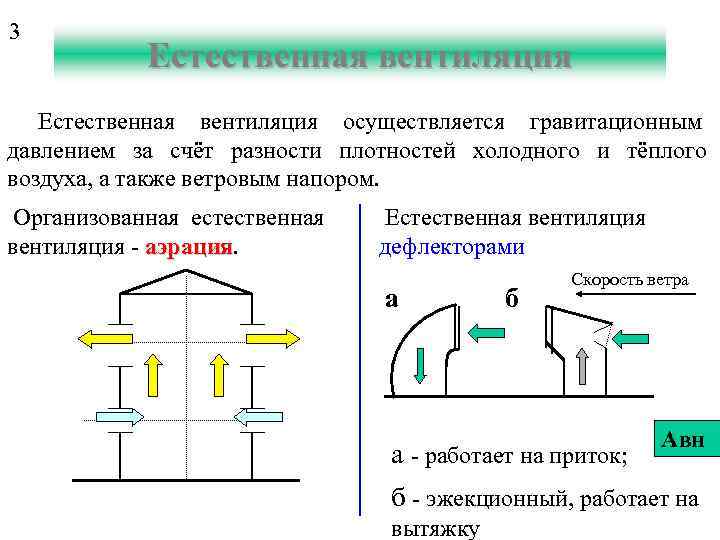

3 Естественная вентиляция осуществляется гравитационным давлением за счёт разности плотностей холодного и тёплого воздуха, а также ветровым напором. Организованная естественная Естественная вентиляция - аэрация. аэрация дефлекторами Скорость ветра а б Авн а - работает на приток; б - эжекционный, работает на вытяжку

4 Рис. 14 Дефлекторы а - с плавным раструбом; б - эжекционный; в - трёхгранный; г - круглый. Анв

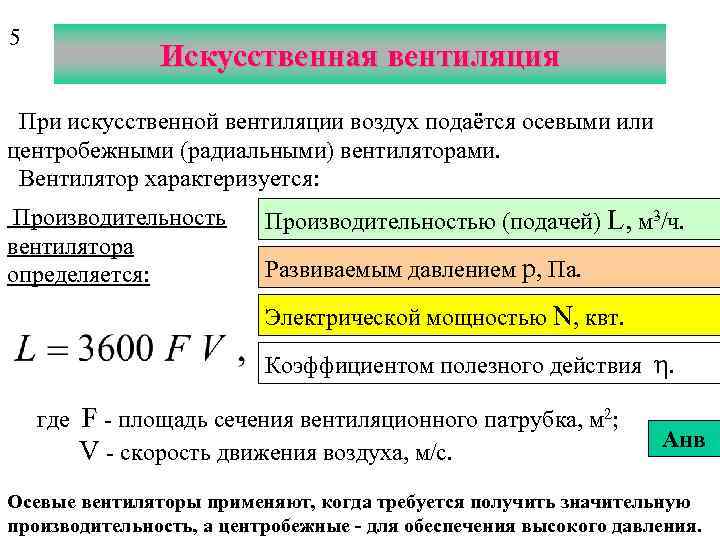

5 Искусственная вентиляция При искусственной вентиляции воздух подаётся осевыми или центробежными (радиальными) вентиляторами. Вентилятор характеризуется: Производительностью (подачей) L, м 3/ч. вентилятора определяется: Развиваемым давлением p, Па. Электрической мощностью N, квт. Коэффициентом полезного действия η. где F - площадь сечения вентиляционного патрубка, м 2; Анв V - скорость движения воздуха, м/с. Осевые вентиляторы применяют, когда требуется получить значительную производительность, а центробежные - для обеспечения высокого давления.

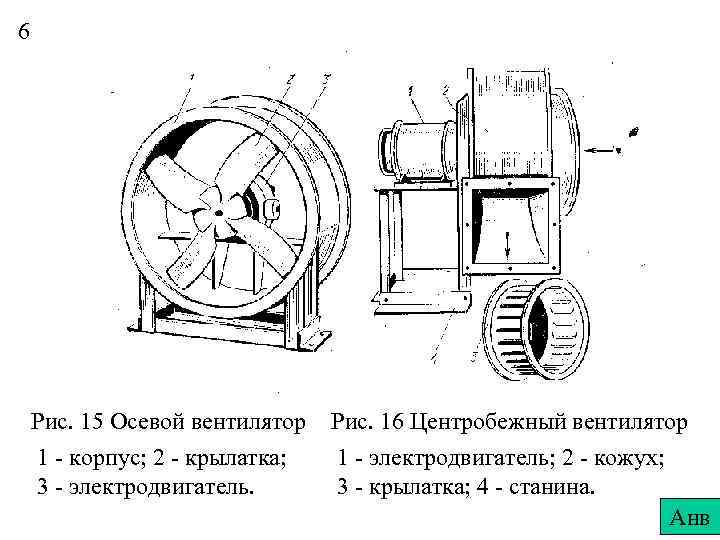

6 Рис. 15 Осевой вентилятор Рис. 16 Центробежный вентилятор 1 - корпус; 2 - крылатка; 1 - электродвигатель; 2 - кожух; 3 - электродвигатель. 3 - крылатка; 4 - станина. Анв

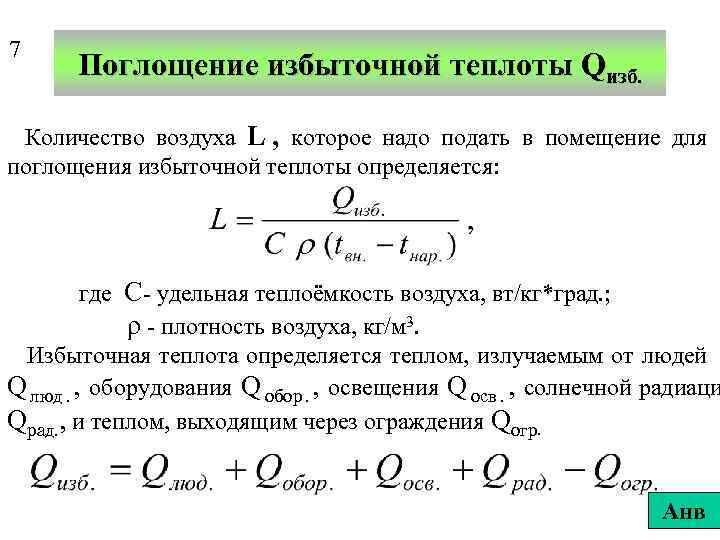

7 Поглощение избыточной теплоты Qизб. Количество воздуха L , которое надо подать в помещение для поглощения избыточной теплоты определяется: где С- удельная теплоёмкость воздуха, вт/кг*град. ; ρ - плотность воздуха, кг/м 3. Избыточная теплота определяется теплом, излучаемым от людей Q люд. , оборудования Q обор. , освещения Q осв. , солнечной радиаци Qрад. , и теплом, выходящим через ограждения Qогр. Анв

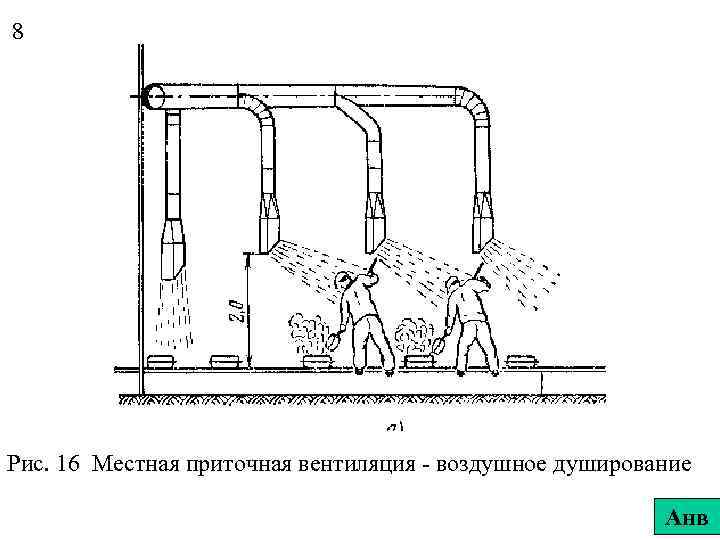

8 Рис. 16 Местная приточная вентиляция - воздушное душирование Анв

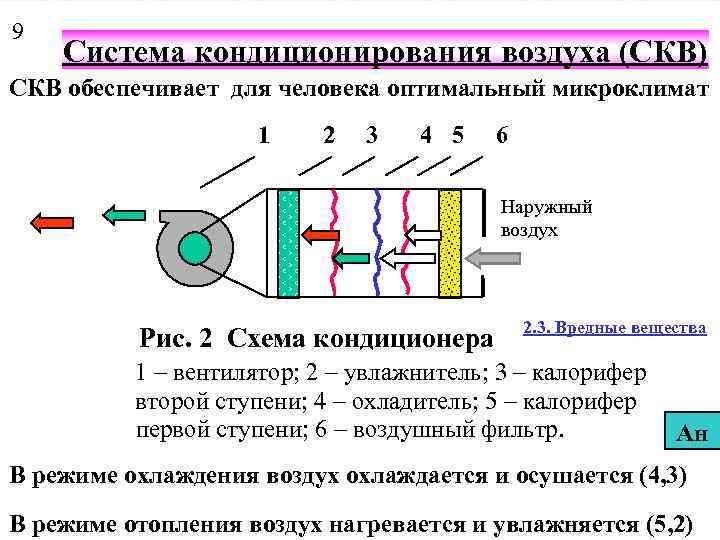

9 Система кондиционирования воздуха (СКВ) СКВ обеспечивает для человека оптимальный микроклимат 1 2 3 4 5 6 Наружный воздух 2. 3. Вредные вещества Рис. 2 Схема кондиционера 1 – вентилятор; 2 – увлажнитель; 3 – калорифер второй ступени; 4 – охладитель; 5 – калорифер первой ступени; 6 – воздушный фильтр. Ан В режиме охлаждения воздух охлаждается и осушается (4, 3) В режиме отопления воздух нагревается и увлажняется (5, 2)
