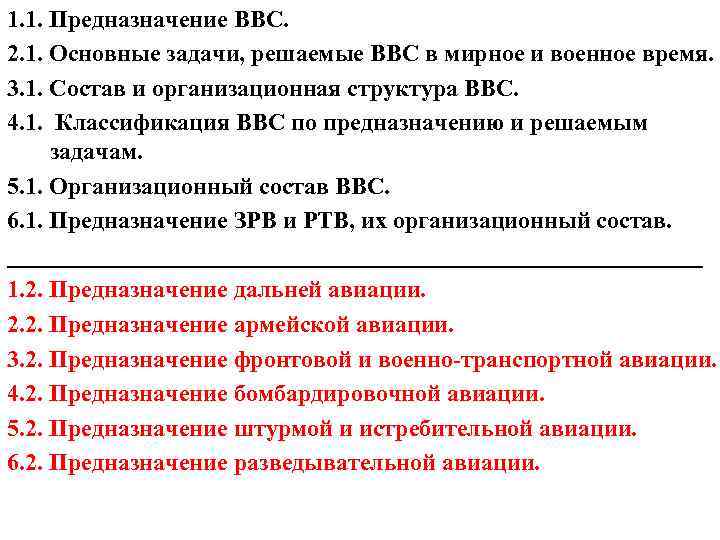

1. 1. Предназначение ВВС. 2. 1. Основные задачи, решаемые ВВС в мирное и военное время. 3. 1. Состав и организационная структура ВВС. 4. 1. Классификация ВВС по предназначению и решаемым задачам. 5. 1. Организационный состав ВВС. 6. 1. Предназначение ЗРВ и РТВ, их организационный состав. _____________________________ 1. 2. Предназначение дальней авиации. 2. 2. Предназначение армейской авиации. 3. 2. Предназначение фронтовой и военно-транспортной авиации. 4. 2. Предназначение бомбардировочной авиации. 5. 2. Предназначение штурмой и истребительной авиации. 6. 2. Предназначение разведывательной авиации.

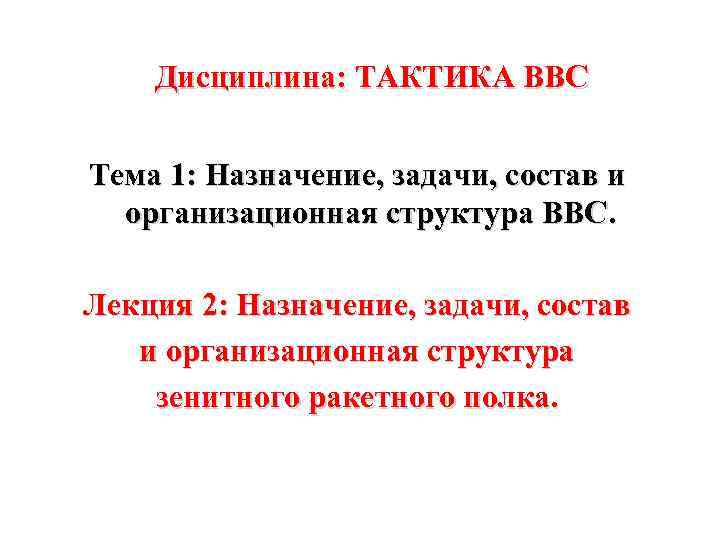

Дисциплина: ТАКТИКА ВВС Тема 1: Назначение, задачи, состав и организационная структура ВВС. Лекция 2: Назначение, задачи, состав и организационная структура зенитного ракетного полка.

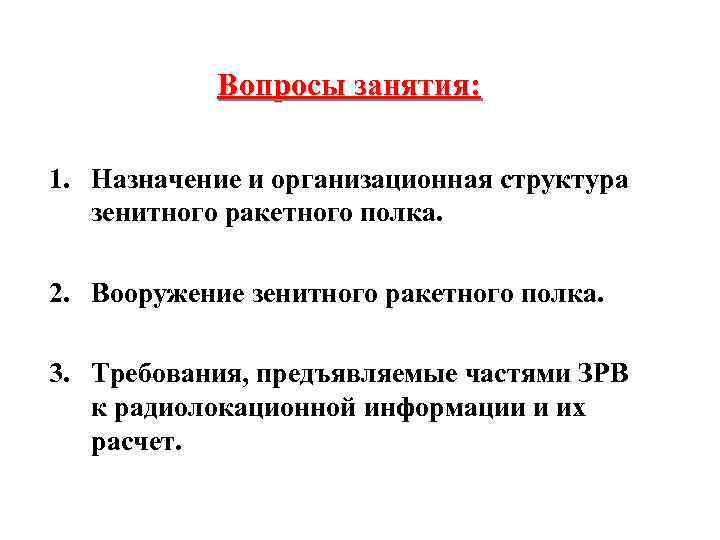

Вопросы занятия: 1. Назначение и организационная структура зенитного ракетного полка. 2. Вооружение зенитного ракетного полка. 3. Требования, предъявляемые частями ЗРВ к радиолокационной информации и их расчет.

1. Назначение и организационная структура зрп. Зенитный ракетный полк Управление Боевые подразделения Подразделения бобеспечения и обслуживания Рота материального обеспечения Командный Пункт (Авт. КП) Группа зенитноракетных дивизионов Техническая батарея Ремонтнотехническая рота Отделение РХБЗ Отделение дорожных машин Пожарная команда Медпункт Хоз. взвод Клуб

1. Назначение и организационная структура зрп. Группа зенитноракетных дивизионов Управление Командный пункт Зенитно-ракетный дивизион

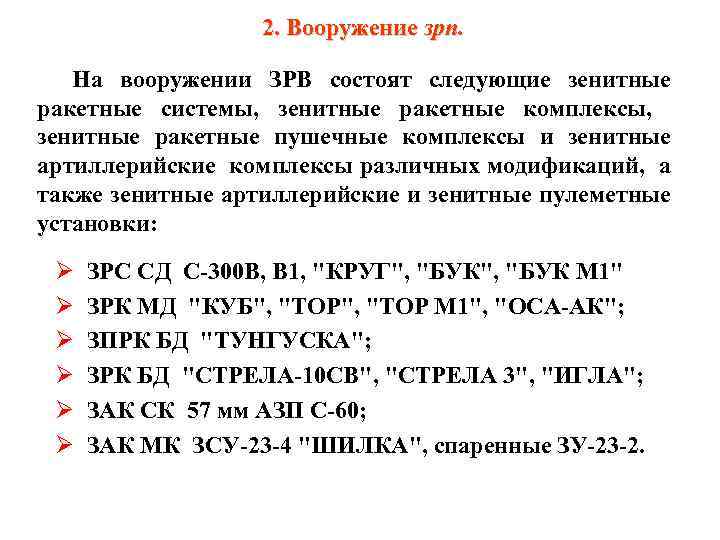

2. Вооружение зрп. На вооружении ЗРВ состоят следующие зенитные ракетные системы, зенитные ракетные комплексы, зенитные ракетные пушечные комплексы и зенитные артиллерийские комплексы различных модификаций, а также зенитные артиллерийские и зенитные пулеметные установки: Ø Ø Ø ЗРС СД С-300 В, В 1, "КРУГ", "БУК М 1" ЗРК МД "КУБ", "ТОР М 1", "ОСА-АК"; ЗПРК БД "ТУНГУСКА"; ЗРК БД "СТРЕЛА-10 СВ", "СТРЕЛА 3", "ИГЛА"; ЗАК СК 57 мм АЗП С-60; ЗАК МК ЗСУ-23 -4 "ШИЛКА", спаренные ЗУ-23 -2.

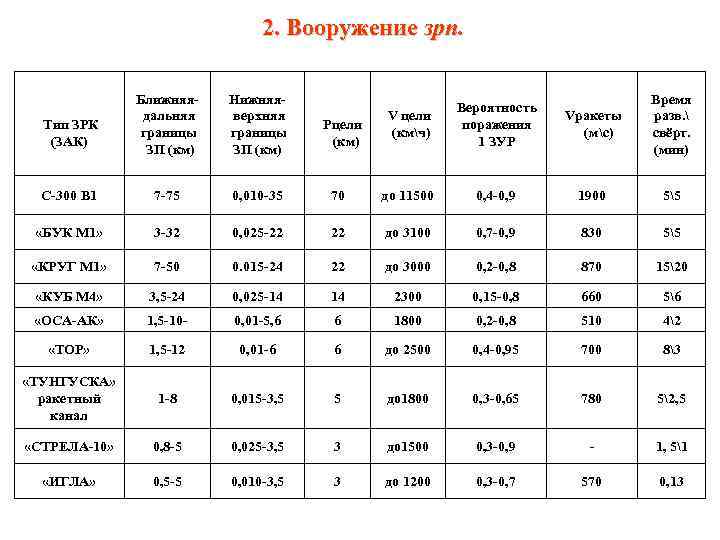

2. Вооружение зрп. Ближняядальняя границы ЗП (км) Нижняяверхняя границы ЗП (км) V цели (кмч) Вероятность поражения 1 ЗУР Vракеты (мс) Время разв. свёрт. (мин) С-300 В 1 7 -75 0, 010 -35 70 до 11500 0, 4 -0, 9 1900 55 «БУК М 1» 3 -32 0, 025 -22 22 до 3100 0, 7 -0, 9 830 55 «КРУГ М 1» 7 -50 0. 015 -24 22 до 3000 0, 2 -0, 8 870 1520 «КУБ М 4» 3, 5 -24 0, 025 -14 14 2300 0, 15 -0, 8 660 56 «ОСА-АК» 1, 5 -10 - 0, 01 -5, 6 6 1800 0, 2 -0, 8 510 42 «ТОР» 1, 5 -12 0, 01 -6 6 до 2500 0, 4 -0, 95 700 83 «ТУНГУСКА» ракетный канал 1 -8 0, 015 -3, 5 5 до 1800 0, 3 -0, 65 780 52, 5 «СТРЕЛА-10» 0, 8 -5 0, 025 -3, 5 3 до 1500 0, 3 -0, 9 - 1, 51 «ИГЛА» 0, 5 -5 0, 010 -3, 5 3 до 1200 0, 3 -0, 7 570 0, 13 Тип ЗРК (ЗАК) Рцели (км)

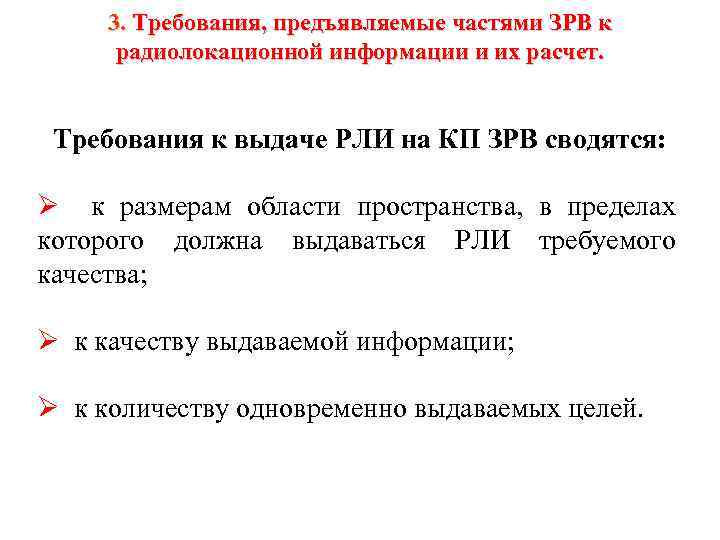

3. Требования, предъявляемые частями ЗРВ к радиолокационной информации и их расчет. Требования к выдаче РЛИ на КП ЗРВ сводятся: Ø к размерам области пространства, в пределах которого должна выдаваться РЛИ требуемого качества; Ø к качеству выдаваемой информации; Ø к количеству одновременно выдаваемых целей.

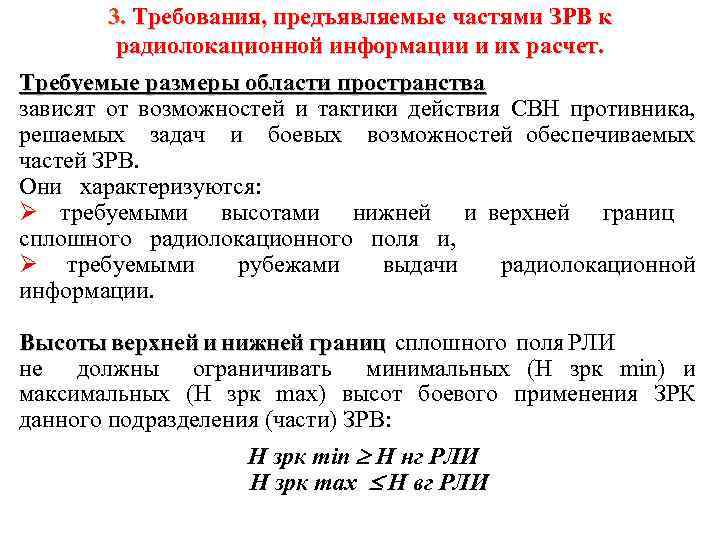

3. Требования, предъявляемые частями ЗРВ к радиолокационной информации и их расчет. Требуемые размеры области пространства зависят от возможностей и тактики действия СВН противника, решаемых задач и боевых возможностей обеспечиваемых частей ЗРВ. Они характеризуются: Ø требуемыми высотами нижней и верхней границ сплошного радиолокационного поля и, Ø требуемыми рубежами выдачи радиолокационной информации. Высоты верхней и нижней границ сплошного поля РЛИ не должны ограничивать минимальных (Н зрк min) и максимальных (Н зрк max) высот боевого применения ЗРК данного подразделения (части) ЗРВ: Н зрк min Н нг РЛИ Н зрк max Н вг РЛИ

3. Требования, предъявляемые частями ЗРВ к радиолокационной информации и их расчет. Требуемые рубежи обнаружения целей для выдачи РЛИ на КП ЗРВ рассчитываются для условий уничтожения целей на дальней границе зоны поражения (ЗП) по формуле: Д тр рлр зрв = dд+Vц. Тц+Vц(tраб. КП ртв+tраб. КПзрв)+Vц tбг, где Д тр рлр зрв - требуемый рубеж обнаружения цели, км; dд - дальность до дальней границы ЗП ЗРК, км; Vц - расчётная скорость цели, км/с; Тц - цикл стрельбы дивизиона при уничтожении цели на дальней (реализуемой) границе ЗП равный: Тц = tзрдн + tр, где: tзрдн – работное время КП зрдн; tр – время полёта ракеты до дальней границы ЗП, с; tраб. КП ртб – работное время КП РТ подразделения, с; tраб. КП зрв - работное время КП зрв, с; tбг – время приведения зрдн в готовность к стрельбе из заданной степени боевой готовности, с.

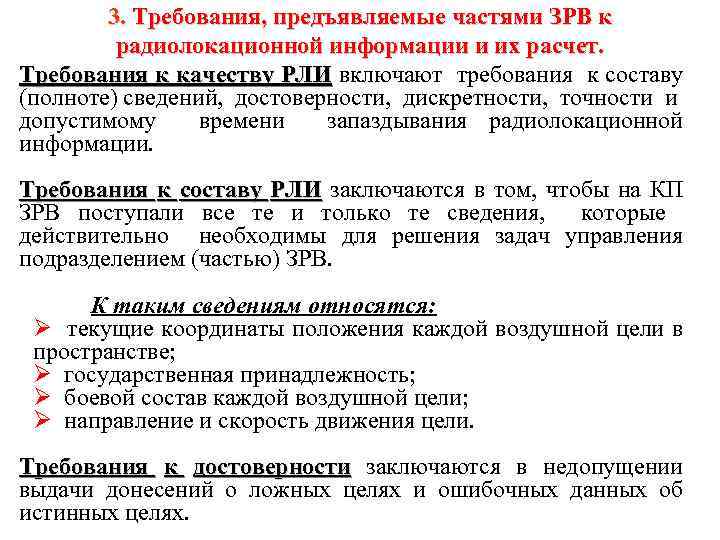

3. Требования, предъявляемые частями ЗРВ к радиолокационной информации и их расчет. Требования к качеству РЛИ включают требования к составу (полноте) сведений, достоверности, дискретности, точности и допустимому времени запаздывания радиолокационной информации. Требования к составу РЛИ заключаются в том, чтобы на КП ЗРВ поступали все те и только те сведения, которые действительно необходимы для решения задач управления подразделением (частью) ЗРВ. К таким сведениям относятся: Ø текущие координаты положения каждой воздушной цели в пространстве; Ø государственная принадлежность; Ø боевой состав каждой воздушной цели; Ø направление и скорость движения цели. Требования к достоверности заключаются в недопущении выдачи донесений о ложных целях и ошибочных данных об истинных целях.

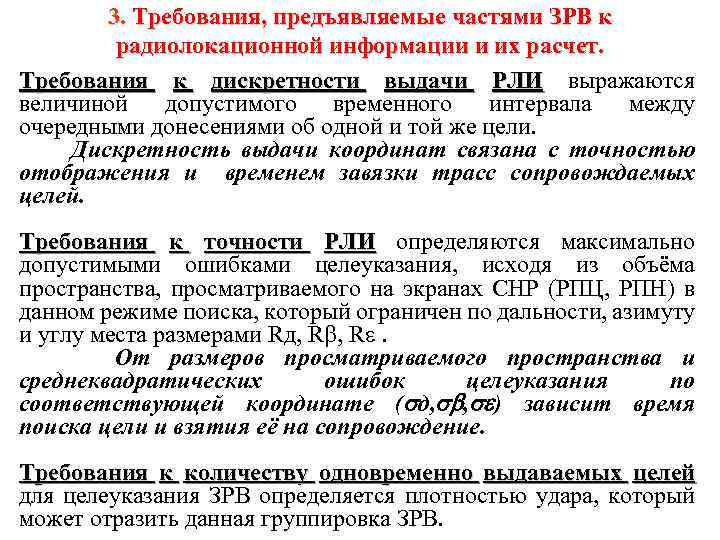

3. Требования, предъявляемые частями ЗРВ к радиолокационной информации и их расчет. Требования к дискретности выдачи РЛИ выражаются величиной допустимого временного интервала между очередными донесениями об одной и той же цели. Дискретность выдачи координат связана с точностью отображения и временем завязки трасс сопровождаемых целей. Требования к точности РЛИ определяются максимально допустимыми ошибками целеуказания, исходя из объёма пространства, просматриваемого на экранах СНР (РПЦ, РПН) в данном режиме поиска, который ограничен по дальности, азимуту и углу места размерами Rд, R . От размеров просматриваемого пространства и среднеквадратических ошибок целеуказания по соответствующей координате ( д, , ) зависит время поиска цели и взятия её на сопровождение. Требования к количеству одновременно выдаваемых целей для целеуказания ЗРВ определяется плотностью удара, который может отразить данная группировка ЗРВ.
