1 สวนประกอบของเครองค อมพวเตอร Computer Hardware

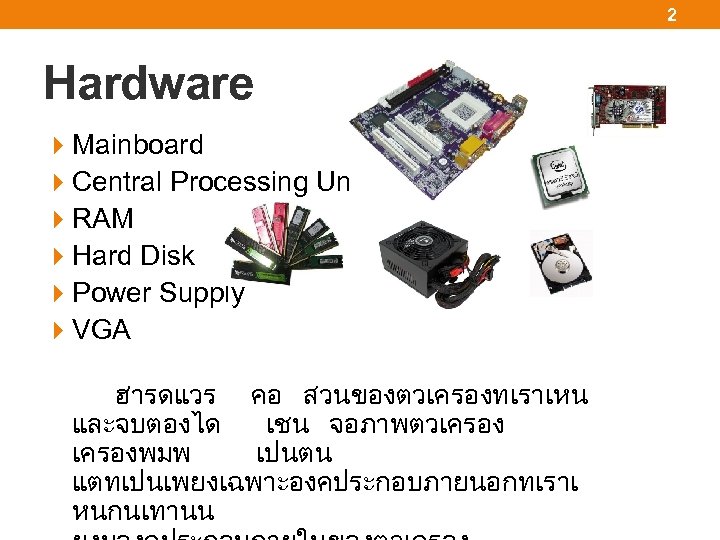

2 Hardware Mainboard Central Processing Unit : CPU RAM Hard Disk Power Supply VGA ฮารดแวร คอ สวนของตวเครองทเราเหน และจบตองได เชน จอภาพ ตวเครอง เครองพมพ เปนตน แตทเปนเพยงเฉพาะองคประกอบภายนอกทเราเ หนกนเทานน
3 Mainboard หรอ Master Board • เปนแผงวงจรอเลกทรอนกสขนาดใหญ เปนแผงวงจรหลกของคอมพวเตอร จะตดตงอยภายในตวเครองคอมพวเตอร ทำหนาทเปนตวเชอมอปกรณตาง ๆ ของคอมพวเตอรเขาดวยกน สวนประกอบหลกของเมนบอรด ประกอบดวย

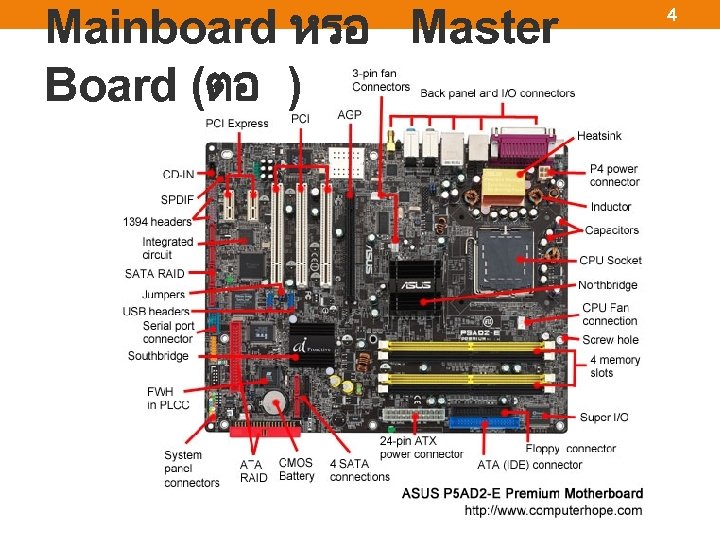

Mainboard หรอ Master Board (ตอ ) 4

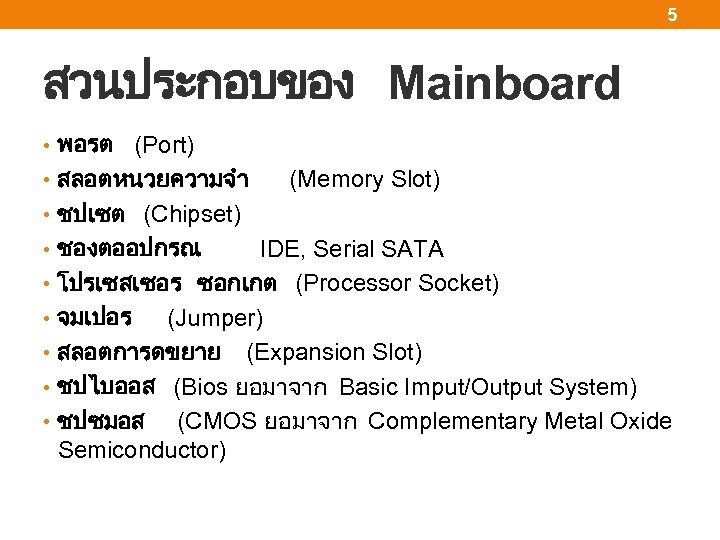

5 สวนประกอบของ Mainboard • พอรต (Port) • สลอตหนวยความจำ (Memory Slot) • ชปเซต (Chipset) • ชองตออปกรณ IDE, Serial SATA • โปรเซสเซอร ซอกเกต (Processor Socket) • จมเปอร (Jumper) • สลอตการดขยาย (Expansion Slot) • ชปไบออส (Bios ยอมาจาก Basic Imput/Output System) • ชปซมอส (CMOS ยอมาจาก Complementary Metal Oxide Semiconductor)

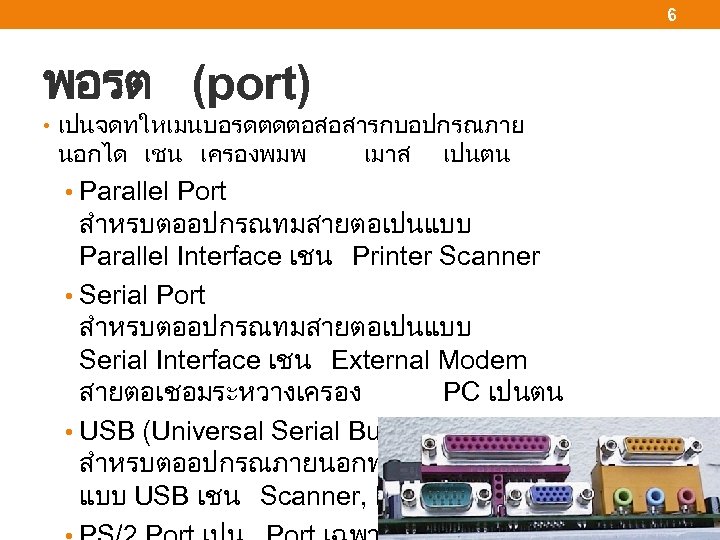

6 พอรต (port) • เปนจดทใหเมนบอรดตดตอสอสารกบอปกรณภาย นอกได เชน เครองพมพ • Parallel Port เมาส เปนตน สำหรบตออปกรณทมสายตอเปนแบบ Parallel Interface เชน Printer Scanner • Serial Port สำหรบตออปกรณทมสายตอเปนแบบ Serial Interface เชน External Modem สายตอเชอมระหวางเครอง PC เปนตน • USB (Universal Serial Bus) เปน Port สำหรบตออปกรณภายนอกทมสาย Interface แบบ USB เชน Scanner, Modem Printer เปนตน

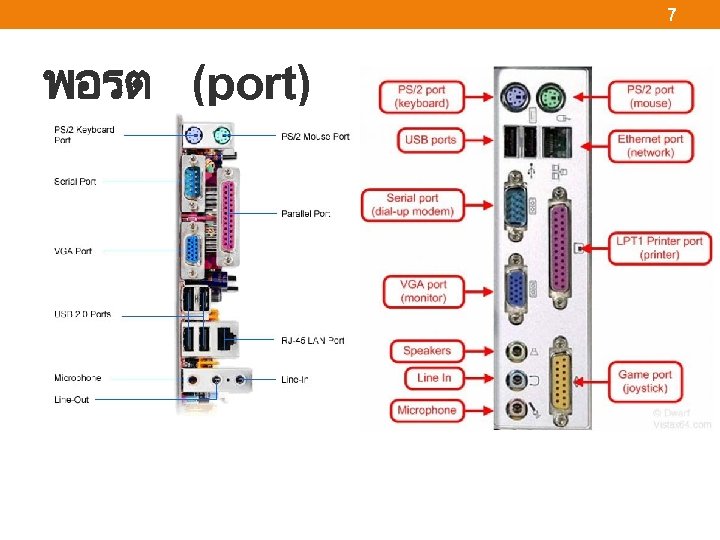

7 พอรต (port)

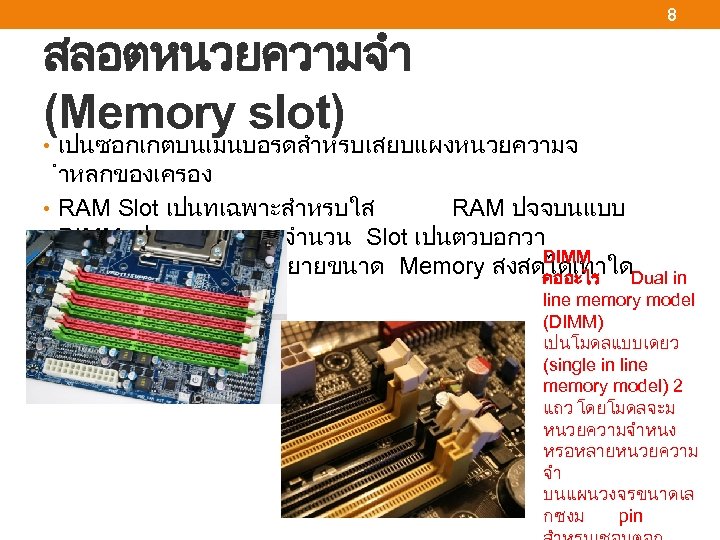

สลอตหนวยความจำ (Memory slot) 8 • เปนซอกเกตบนเมนบอรดสำหรบเสยบแผงหนวยความจ ำหลกของเครอง • RAM Slot เปนทเฉพาะสำหรบใส RAM ปจจบนแบบ DIMM เปนทนยม จำนวน Slot เปนตวบอกวา DIMM Mainboard นสามารถขยายขนาด Memory สงสดไดเทาใด คออะไร Dual in line memory model (DIMM) เปนโมดลแบบเดยว (single in line memory model) 2 แถว โดยโมดลจะม หนวยความจำหนง หรอหลายหนวยความ จำ บนแผนวงจรขนาดเล กซงม pin
9 ชปเซต (Chipset) • เปนชดของชปททำหนาทควบคมการเคลอนยายข อมลบนเมนบอรด • เปนสวนหนงทจะกำหนดวาเมนบอรดนจะใชกบซ พยรนใดไดบาง • เปนตวบอกวาจะตอหนวยความจำไดสงสดเทาใด

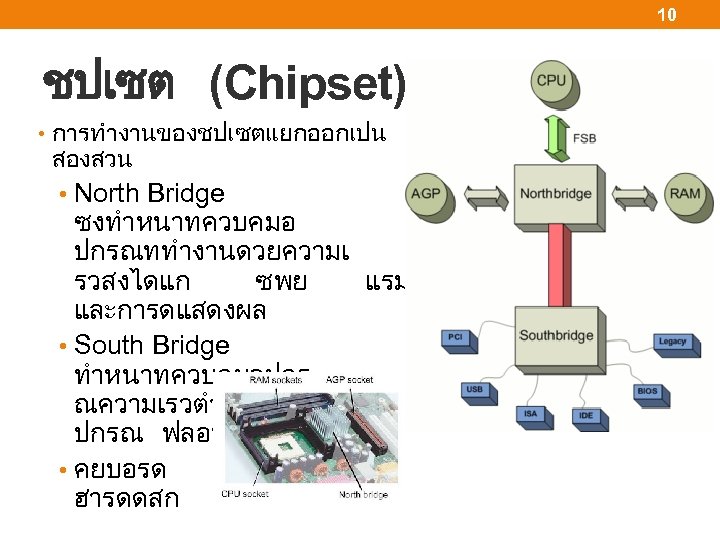

10 ชปเซต (Chipset) (ตอ ) • การทำงานของชปเซตแยกออกเปน สองสวน • North Bridge ซงทำหนาทควบคมอ ปกรณททำงานดวยความเ รวสงไดแก ซพย แรม และการดแสดงผล • South Bridge ทำหนาทควบคมอปกร ณความเรวตำไดแกอ ปกรณ ฟลอปปดสก • คยบอรด เมาส ฮารดดสก

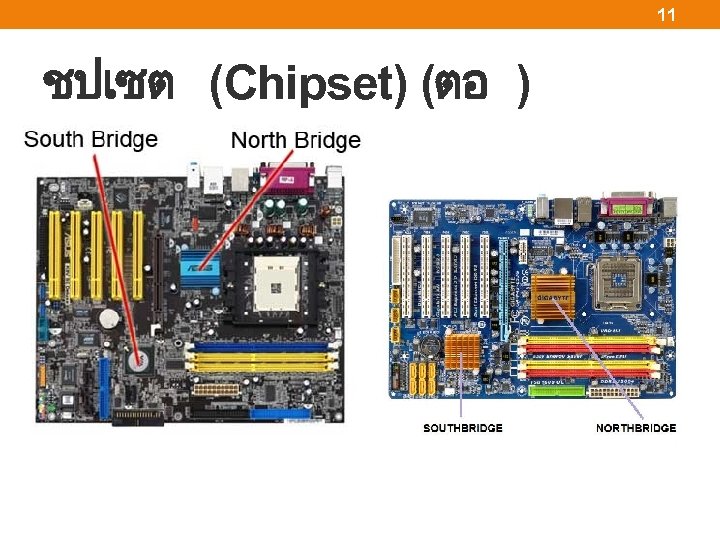

11 ชปเซต (Chipset) (ตอ )

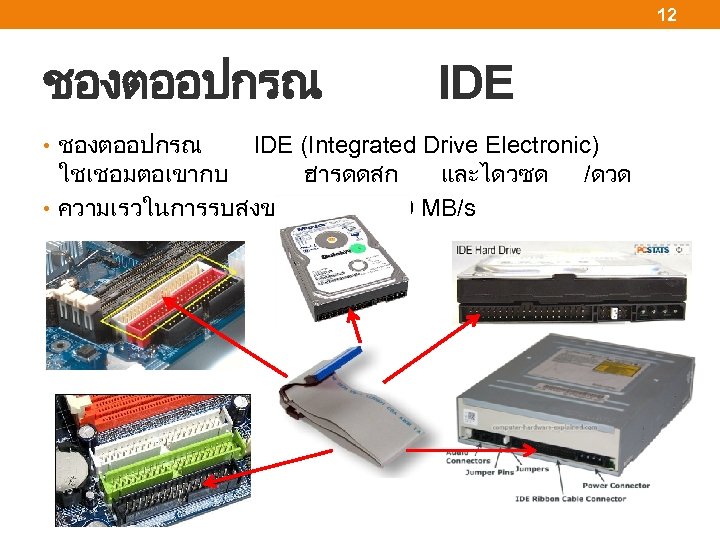

12 ชองตออปกรณ IDE • ชองตออปกรณ IDE (Integrated Drive Electronic) ใชเชอมตอเขากบ ฮารดดสก และไดวซด /ดวด • ความเรวในการรบสงขอมล 100 MB/s

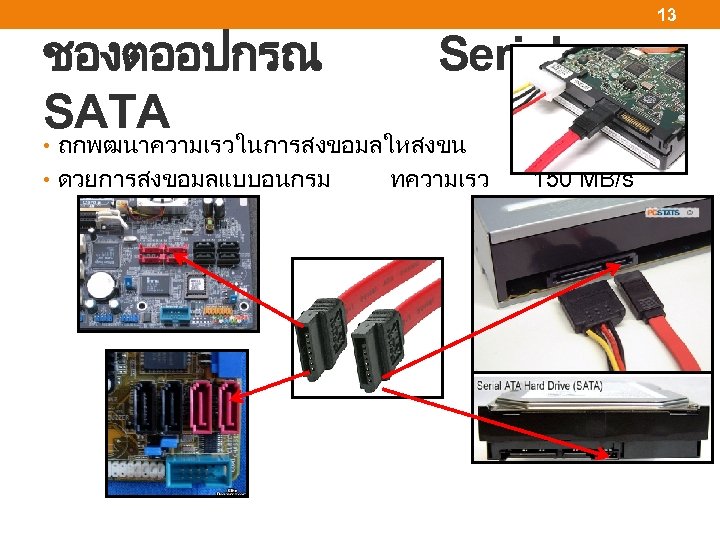

ชองตออปกรณ SATA 13 Serial • ถกพฒนาความเรวในการสงขอมลใหสงขน • ดวยการสงขอมลแบบอนกรม ทความเรว จาก IDE 150 MB/s
โปรเซสเซอร ซอกเกต (processor socket) • เปนทตดตงซพยเขากบเมนบอรด • ตองเลอก Socket ตดตง ทจะตดตง • เมนบอรดแตละตวกจะม เพยงชนดเดยวเทานน CPU ใหตรงกบ CPU Socket 14

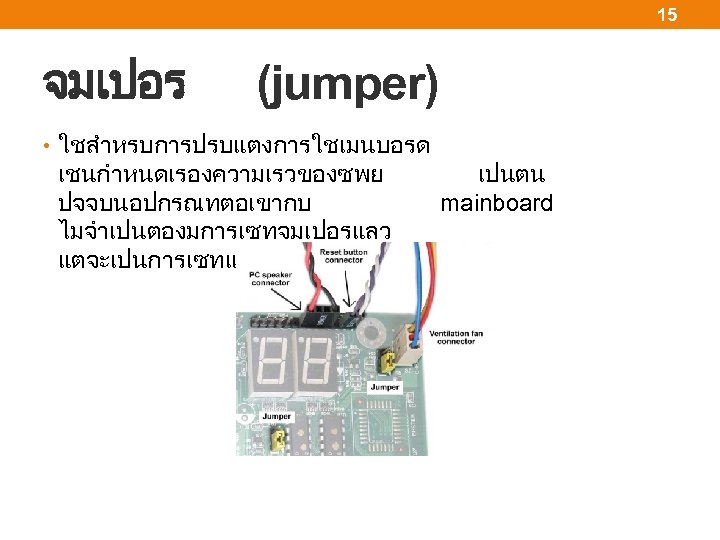

15 จมเปอร (jumper) • ใชสำหรบการปรบแตงการใชเมนบอรด เชนกำหนดเรองความเรวของซพย ปจจบนอปกรณทตอเขากบ ไมจำเปนตองมการเซทจมเปอรแลว แตจะเปนการเซทแบบอตโนมตให เปนตน mainboard

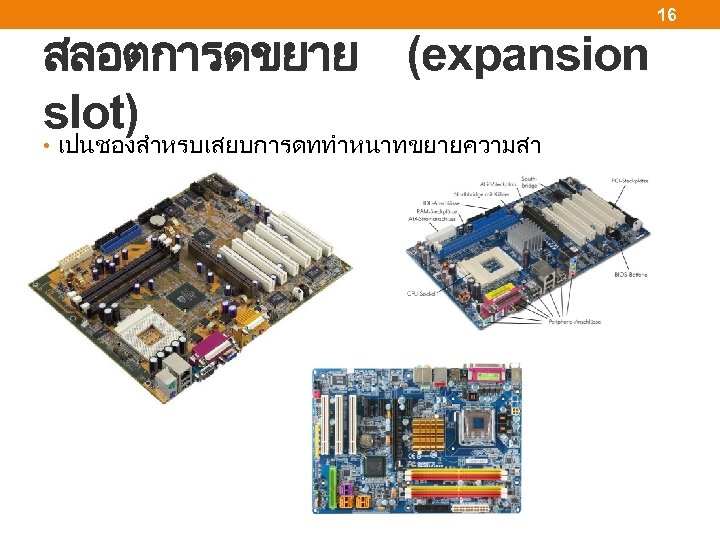

16 สลอตการดขยาย (expansion slot) • เปนชองสำหรบเสยบการดททำหนาทขยายความสา มารถของคอมพวเตอร

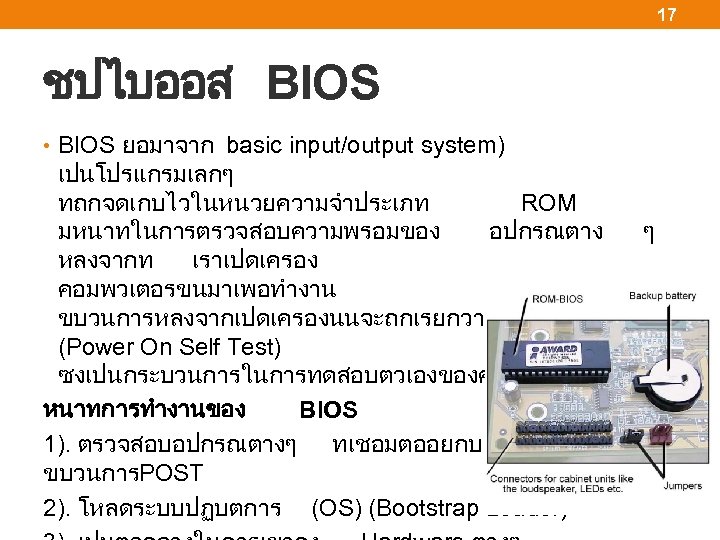

17 ชปไบออส BIOS • BIOS ยอมาจาก basic input/output system) เปนโปรแกรมเลกๆ ทถกจดเกบไวในหนวยความจำประเภท ROM มหนาทในการตรวจสอบความพรอมของ อปกรณตาง ๆ หลงจากท เราเปดเครอง คอมพวเตอรขนมาเพอทำงาน ขบวนการหลงจากเปดเครองนนจะถกเรยกวา POST (Power On Self Test) ซงเปนกระบวนการในการทดสอบตวเองของคอมพวเตอร หนาทการทำงานของ BIOS 1). ตรวจสอบอปกรณตางๆ ทเชอมตออยกบเครอง ขบวนการ POST 2). โหลดระบบปฏบตการ (OS) (Bootstrap Loader)

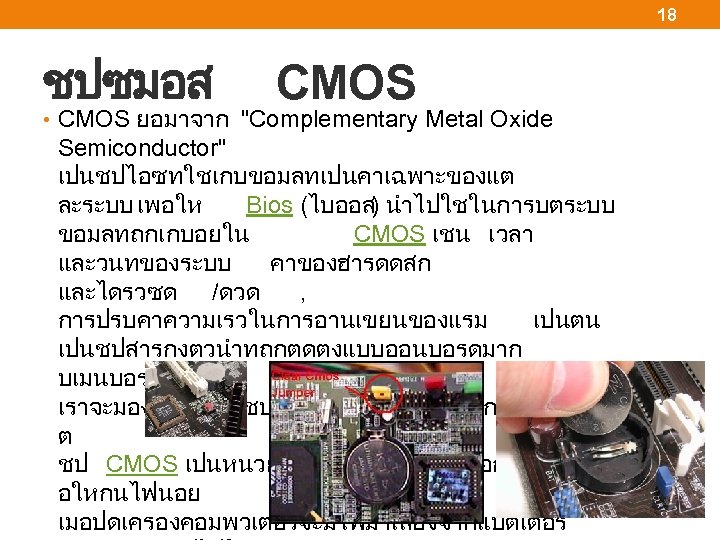

18 ชปซมอส CMOS • CMOS ยอมาจาก "Complementary Metal Oxide Semiconductor" เปนชปไอซทใชเกบขอมลทเปนคาเฉพาะของแต ละระบบ เพอให Bios (ไบออส) นำไปใชในการบตระบบ ขอมลทถกเกบอยใน CMOS เชน เวลา และวนทของระบบ คาของฮารดดสก และไดรวซด /ดวด , การปรบคาความเรวในการอานเขยนของแรม เปนตน เปนชปสารกงตวนำทถกตดตงแบบออนบอรดมาก บเมนบอรดเลย เราจะมองไมเหนตวชปเพราะมนถกผนวกเขากบชปเซ ต ชป CMOS เปนหนวยความจำทไดรบการออกแบบมาเพ อใหกนไฟนอย และทำงานไดเรว เมอปดเครองคอมพวเตอรจะมไฟมาเลยงจากแบตเตอร

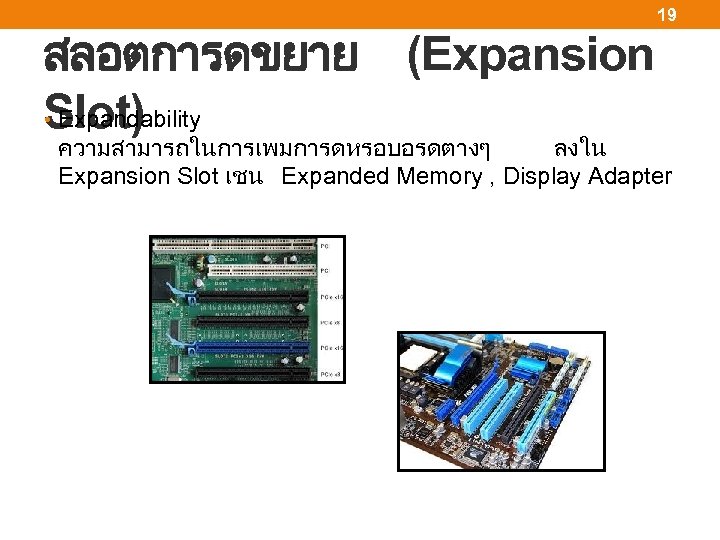

19 สลอตการดขยาย (Expansion • Expandability Slot) ความสามารถในการเพมการดหรอบอรดตางๆ ลงใน Expansion Slot เชน Expanded Memory , Display Adapter
20 ชนดของเมนบอรด เมนบอรดทใชกนโดยทวไปในปจจบนมหลายรปแ บบแตกตางกนทงนขนอยกบลกษณะ ขนาดโครงสราง การทำงานซอกเกตใสซพย ภายในเมนบอรดประกอบไปดวยระบบบส ชปเซต ชปรอมไบออส แบตเตอรแบคอพ พอรตตางๆ อปกรณ Onboard และอปกรณเสรมอนๆ รวมกนแลวจงทำใหเมนบอรดเปนศนยรวมของอปกร ณตางๆ ทำใหเครองคอมพวเตอรทำงานไดตามปกตเมนบอร ดมแบงออกเปน 2 ประเภทไดแก ◦ เมนบอรดแบงตามโครงสราง เมนบอรดประเภทนไดแบงออกเปนตามลกษณะ โครงสราง ขนาดและรปราง มาตรฐาน

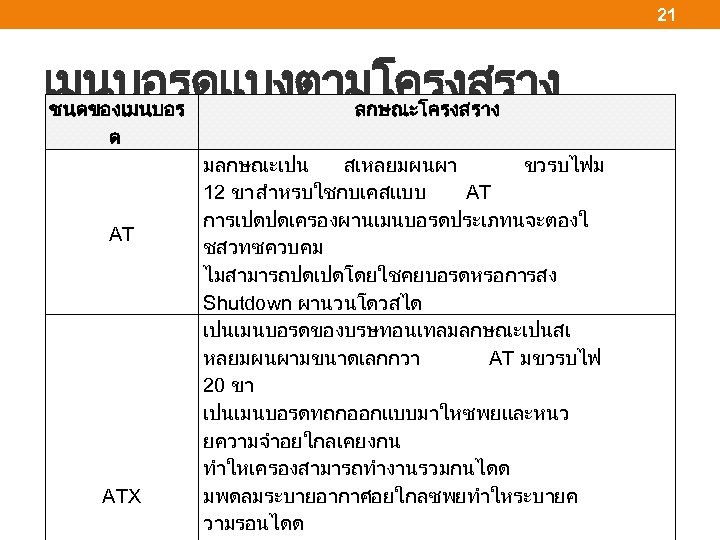

21 เมนบอรดแบงตามโครงสราง ชนดของเมนบอร ลกษณะโครงสราง ด AT ATX มลกษณะเปน สเหลยมผนผา ขวรบไฟม 12 ขา สำหรบใชกบเคสแบบ AT การเปดปดเครองผานเมนบอรดประเภทนจะตองใ ชสวทซควบคม ไมสามารถปดเปดโดยใชคยบอรดหรอการสง Shutdown ผานวนโดวสได เปนเมนบอรดของบรษทอนเทลมลกษณะเปนสเ หลยมผนผามขนาดเลกกวา AT มขวรบไฟ 20 ขา เปนเมนบอรดทถกออกแบบมาใหซพยและหนว ยความจำอยใกลเคยงกน ทำใหเครองสามารถทำงานรวมกนไดด มพดลมระบายอากาศอยใกลซพยทำใหระบายค วามรอนไดด

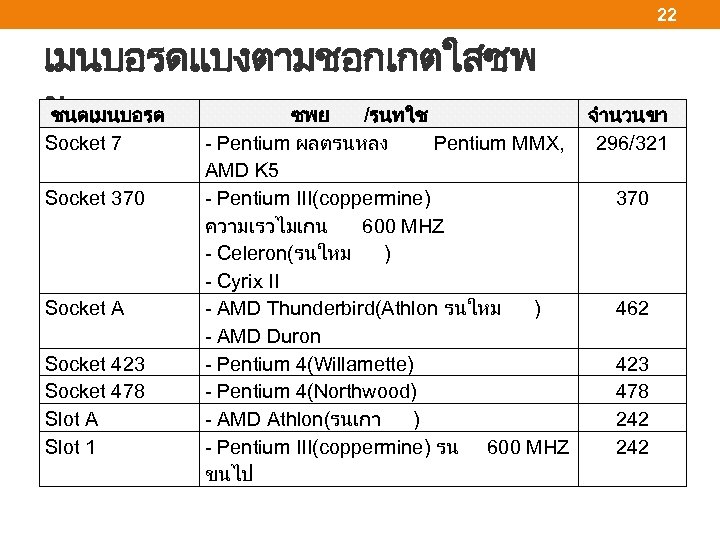

22 เมนบอรดแบงตามชอกเกตใสซพ ย ชนดเมนบอรด ซพย /รนทใช Socket 7 Socket 370 Socket A Socket 423 Socket 478 Slot A Slot 1 จำนวนขา Pentium MMX, 296/321 - Pentium ผลตรนหลง AMD K 5 - Pentium III(coppermine) ความเรวไมเกน 600 MHZ - Celeron(รนใหม ) - Cyrix II - AMD Thunderbird(Athlon รนใหม ) - AMD Duron - Pentium 4(Willamette) - Pentium 4(Northwood) - AMD Athlon(รนเกา ) - Pentium III(coppermine) รน 600 MHZ ขนไป 370 462 423 478 242

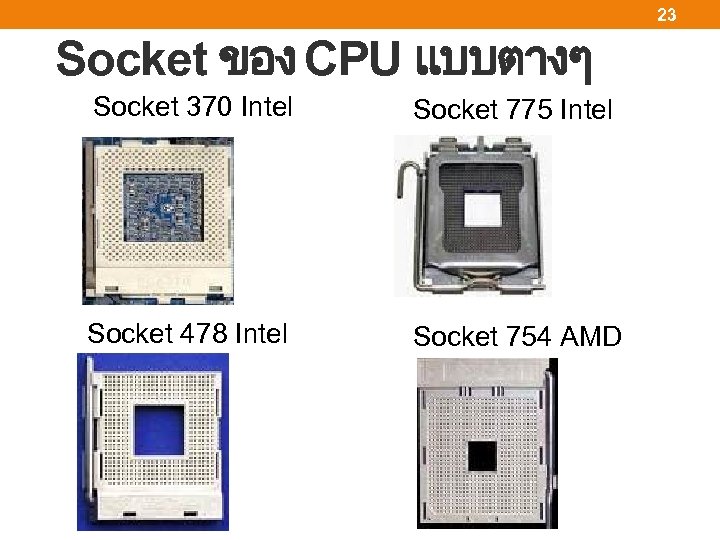

23 Socket ของ CPU แบบตางๆ Socket 370 Intel Socket 775 Intel Socket 478 Intel Socket 754 AMD

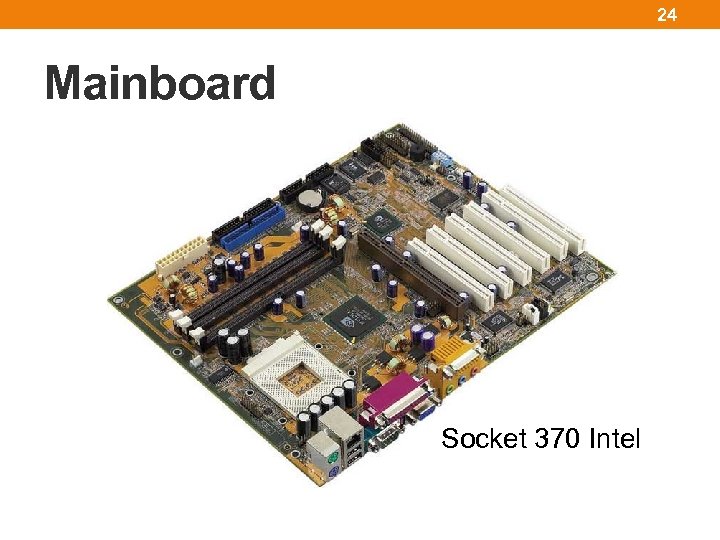

24 Mainboard Socket 370 Intel
25 Mainboard Socket 775 Intel

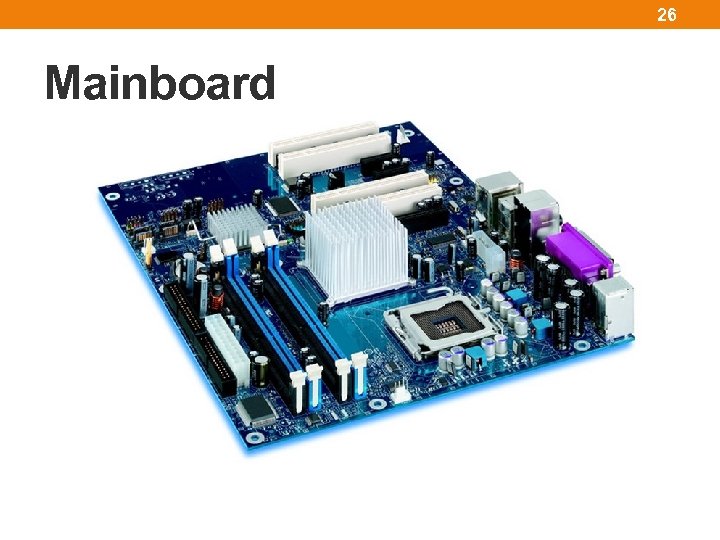

26 Mainboard

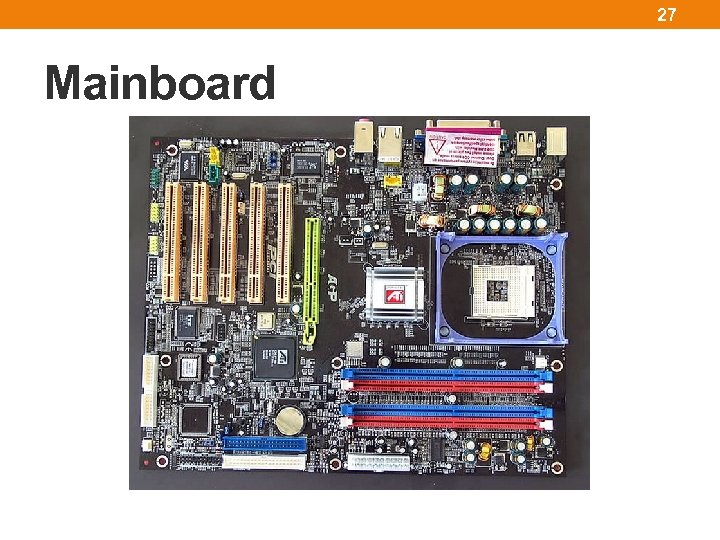

27 Mainboard

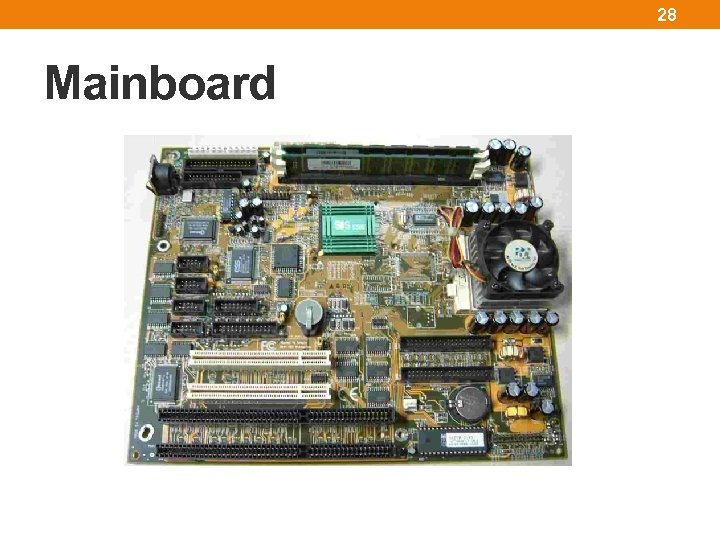

28 Mainboard

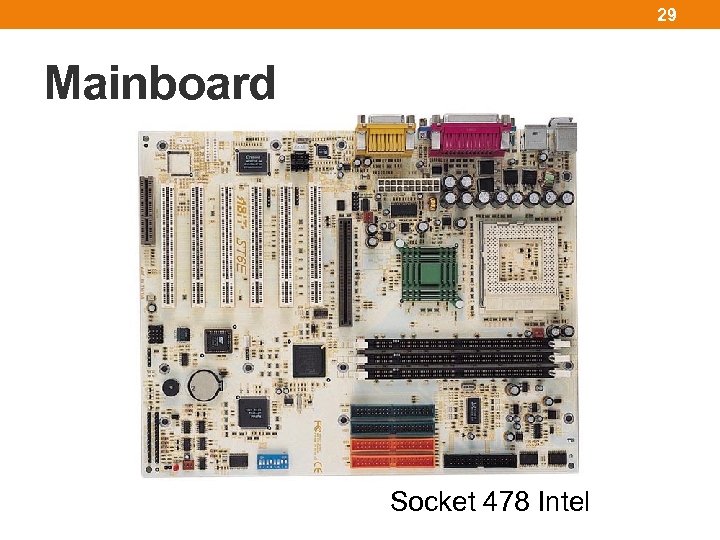

29 Mainboard Socket 478 Intel

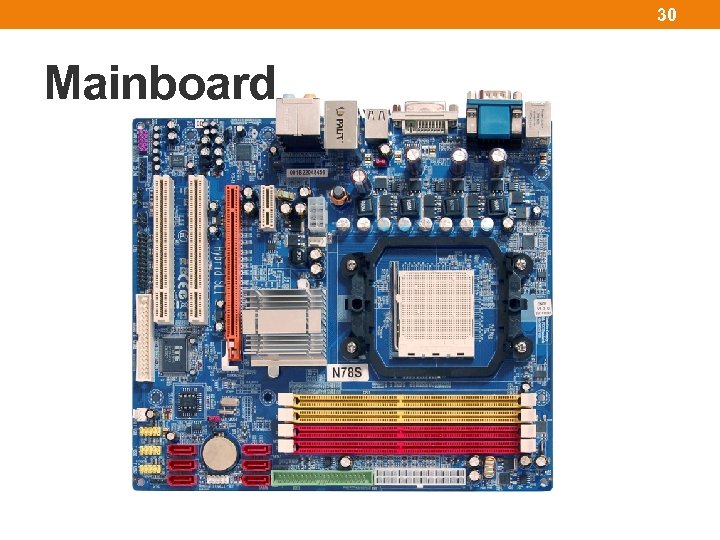

30 Mainboard

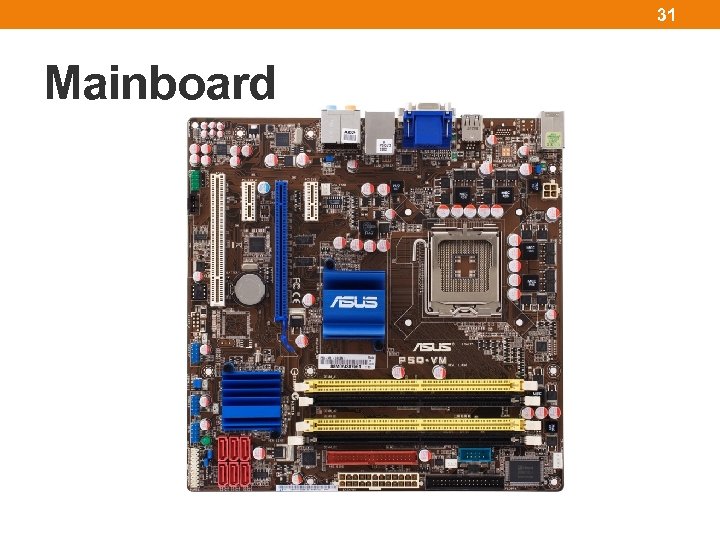

31 Mainboard

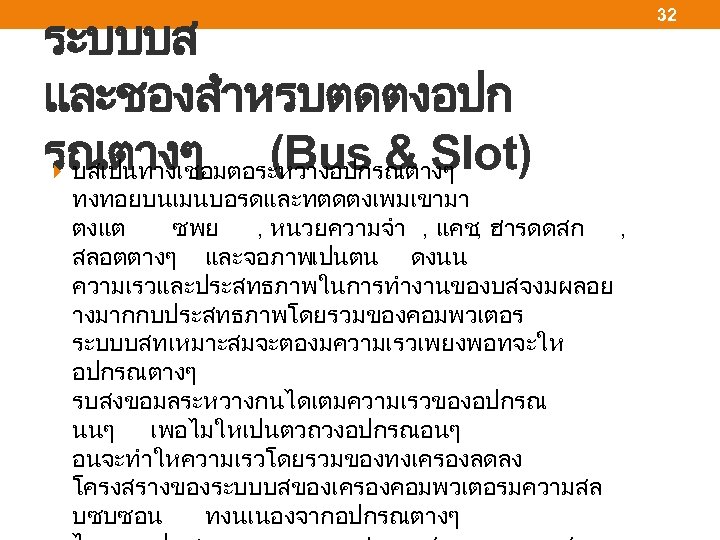

ระบบบส และชองสำหรบตดตงอปก รณตางๆ (Bus & Slot) บสเปนทางเชอมตอระหวางอปกรณตางๆ 32 ทงทอยบนเมนบอรดและทตดตงเพมเขามา ตงแต ซพย , หนวยความจำ , แคช, ฮารดดสก , สลอตตางๆ และจอภาพ เปนตน ดงนน ความเรวและประสทธภาพในการทำงานของบสจงมผลอย างมากกบประสทธภาพโดยรวมของคอมพวเตอร ระบบบสทเหมาะสมจะตองมความเรวเพยงพอทจะให อปกรณตางๆ รบสงขอมลระหวางกนไดเตมความเรวของอปกรณ นนๆ เพอไมใหเปนตวถวงอปกรณอนๆ อนจะทำใหความเรวโดยรวมของทงเครองลดลง โครงสรางของระบบบสของเครองคอมพวเตอรมความสล บซบซอน ทงนเนองจากอปกรณตางๆ

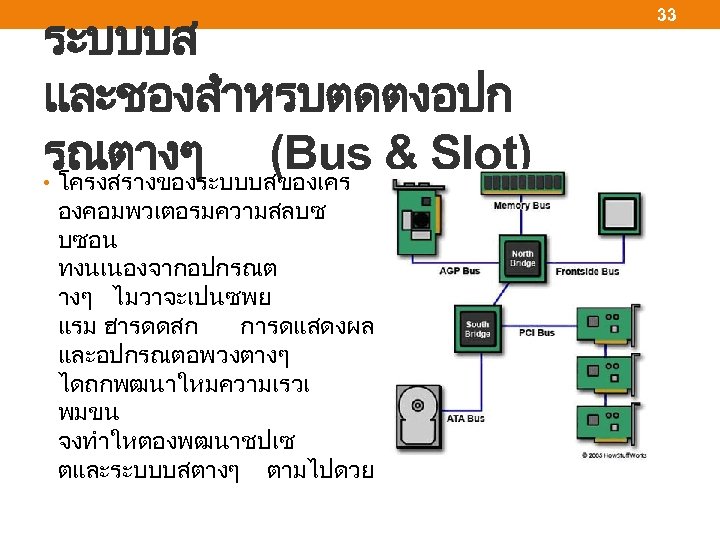

ระบบบส และชองสำหรบตดตงอปก รณตางๆ (Bus & Slot) • โครงสรางของระบบบสของเคร องคอมพวเตอรมความสลบซ บซอน ทงนเนองจากอปกรณต างๆ ไมวาจะเปนซพย แรม ฮารดดสก การดแสดงผล และอปกรณตอพวงตางๆ ไดถกพฒนาใหมความเรวเ พมขน จงทำใหตองพฒนาชปเซ ตและระบบบสตางๆ ตามไปดวย 33

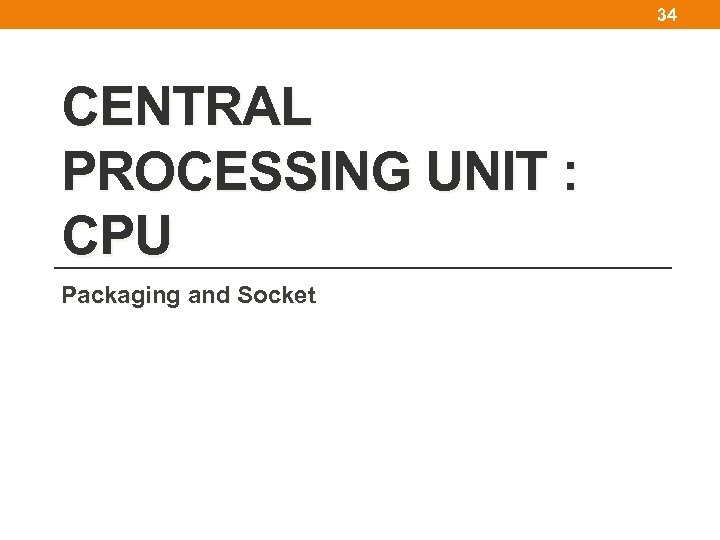

34 CENTRAL PROCESSING UNIT : CPU Packaging and Socket

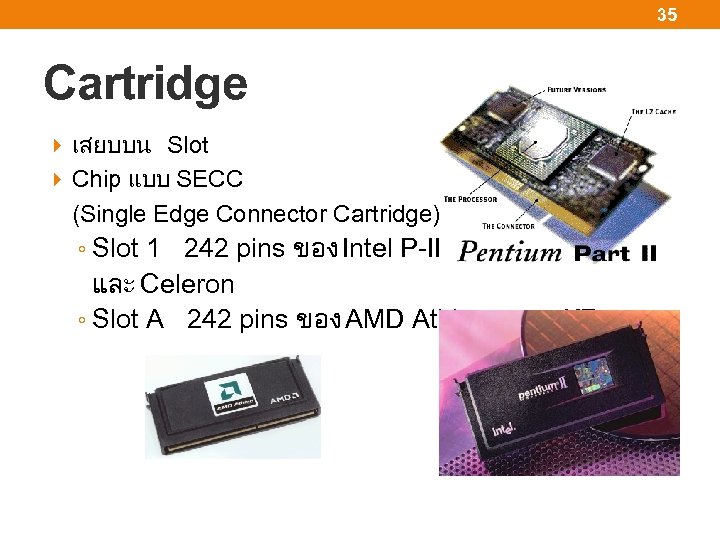

35 Cartridge เสยบบน Slot Chip แบบ SECC (Single Edge Connector Cartridge) ◦ Slot 1 242 pins ของ Intel P-II, P-IIIบางรน และ Celeron ◦ Slot A 242 pins ของ AMD Athlon หรอ K 7
36 BGA - Ball Grid Array • Chip แบนๆ มวตถทรงกลมนำไฟฟาขนาดเลกเรยงเปนระเบยบ • ทำหนาทเปนขาของ Chip ตองบดกรยดตดจดสมผส • เปน Chip Set และ Chip หนวยความจำ

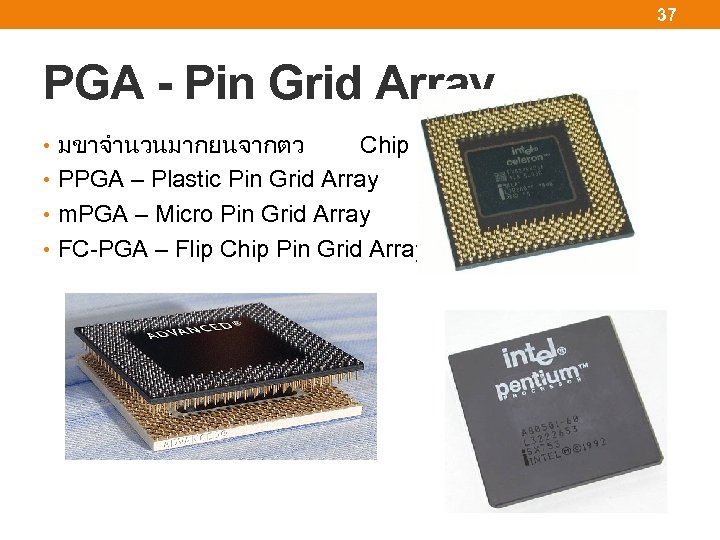

37 PGA - Pin Grid Array • มขาจำนวนมากยนจากตว Chip • PPGA – Plastic Pin Grid Array • m. PGA – Micro Pin Grid Array • FC-PGA – Flip Chip Pin Grid Array

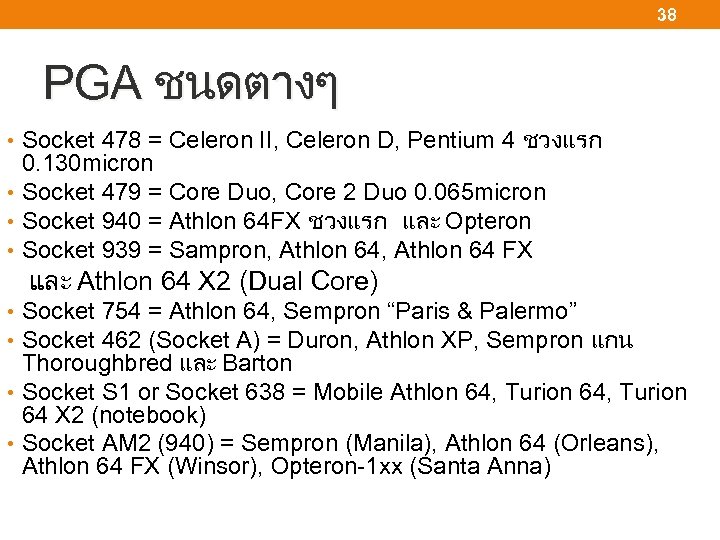

38 PGA ชนดตางๆ • Socket 478 = Celeron II, Celeron D, Pentium 4 ชวงแรก 0. 130 micron • Socket 479 = Core Duo, Core 2 Duo 0. 065 micron • Socket 940 = Athlon 64 FX ชวงแรก และ Opteron • Socket 939 = Sampron, Athlon 64 FX และ Athlon 64 X 2 (Dual Core) • Socket 754 = Athlon 64, Sempron “Paris & Palermo” • Socket 462 (Socket A) = Duron, Athlon XP, Sempron แกน Thoroughbred และ Barton • Socket S 1 or Socket 638 = Mobile Athlon 64, Turion 64 X 2 (notebook) • Socket AM 2 (940) = Sempron (Manila), Athlon 64 (Orleans), Athlon 64 FX (Winsor), Opteron-1 xx (Santa Anna)

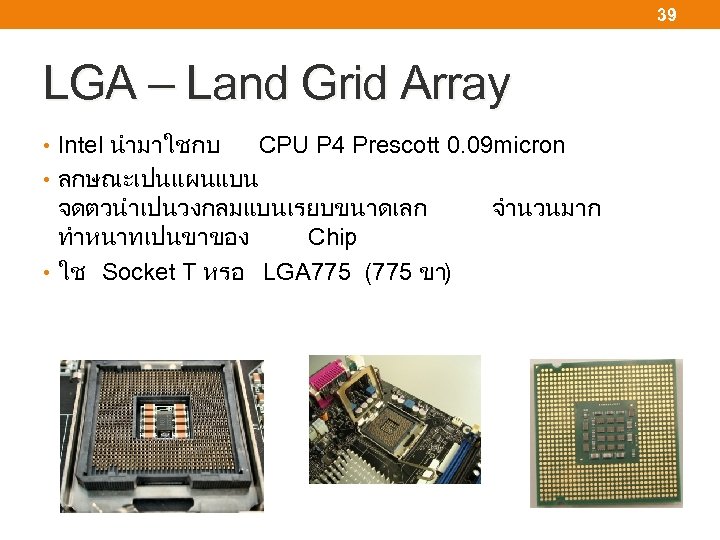

39 LGA – Land Grid Array • Intel นำมาใชกบ CPU P 4 Prescott 0. 09 micron • ลกษณะเปนแผนแบน จดตวนำเปนวงกลมแบนเรยบขนาดเลก จำนวนมาก ทำหนาทเปนขาของ Chip • ใช Socket T หรอ LGA 775 (775 ขา)
40 LGA - Land Grid Array Socket T or LGA 775 ◦ Core 2 Extreme Quad-Core (Kentsfield– 0. 065 micron) ◦ Core 2 Quad (Kentsfield– 0. 065 micron) ◦ Core 2 Duo/Extreme (Conroe-0. 065 micron) ◦ Pentium 4 (Prescott-0. 09 micron/Cedar Mill 0. 065 micron) ◦ Celeron D (Prescott-0. 09 micron) ◦ Pentium 4 Extreme Edition 0. 09 micron ◦ Pentium D ◦ Pentium Extreme Edition (Dual-Core)

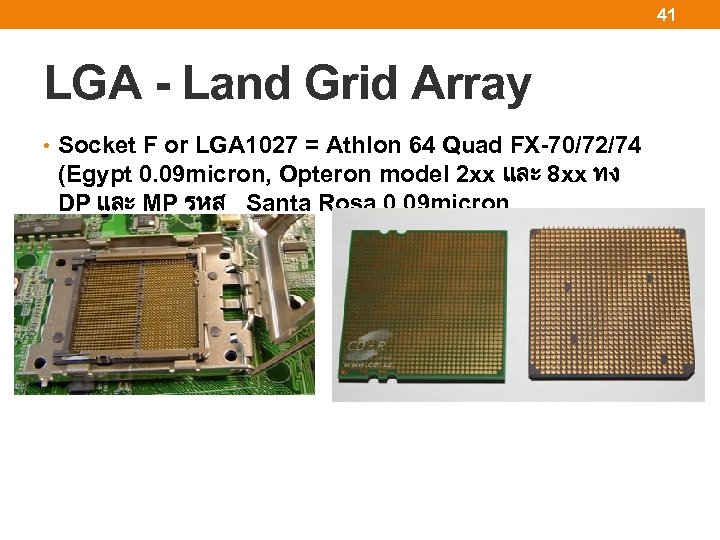

41 LGA - Land Grid Array • Socket F or LGA 1027 = Athlon 64 Quad FX-70/72/74 (Egypt 0. 09 micron, Opteron model 2 xx และ 8 xx ทง DP และ MP รหส Santa Rosa 0. 09 micron

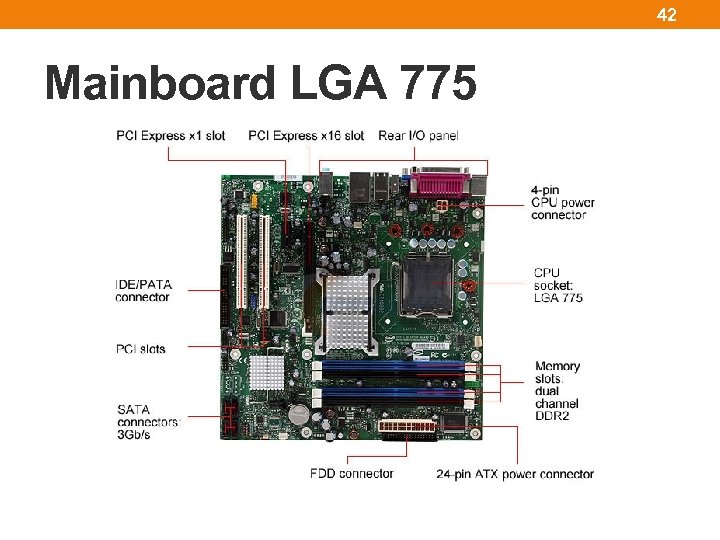

42 Mainboard LGA 775

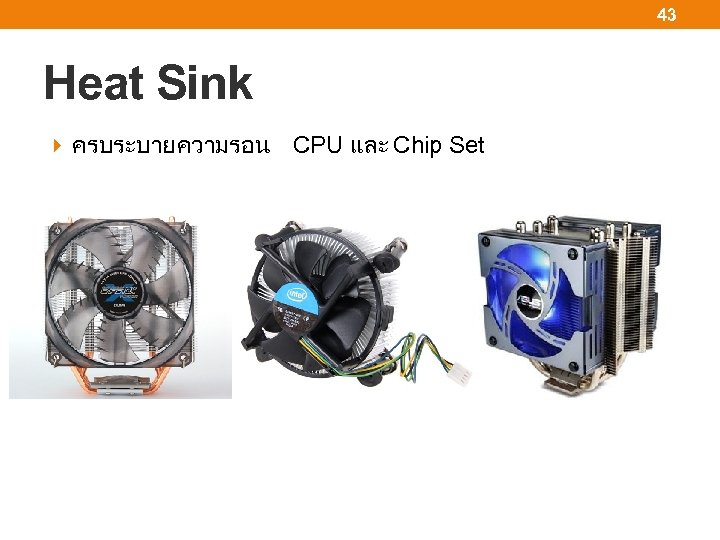

43 Heat Sink ครบระบายความรอน CPU และ Chip Set

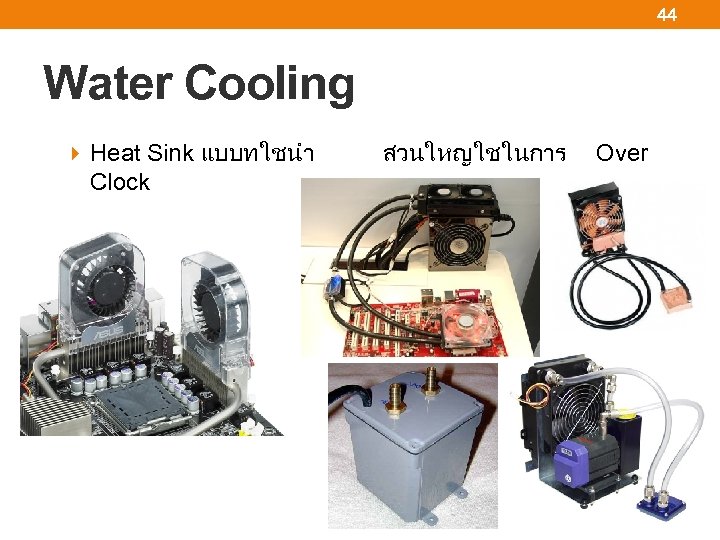

44 Water Cooling Heat Sink แบบทใชนำ Clock สวนใหญใชในการ Over

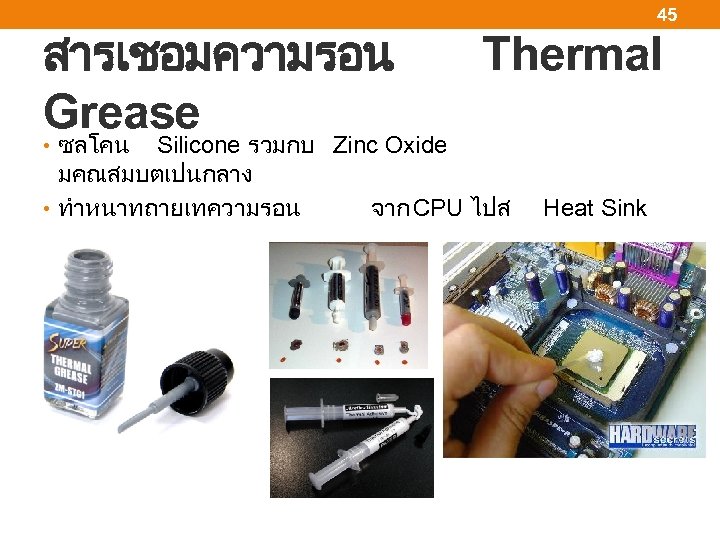

สารเชอมความรอน Grease 45 Thermal • ซลโคน Silicone รวมกบ Zinc Oxide มคณสมบตเปนกลาง • ทำหนาทถายเทความรอน จาก CPU ไปส Heat Sink

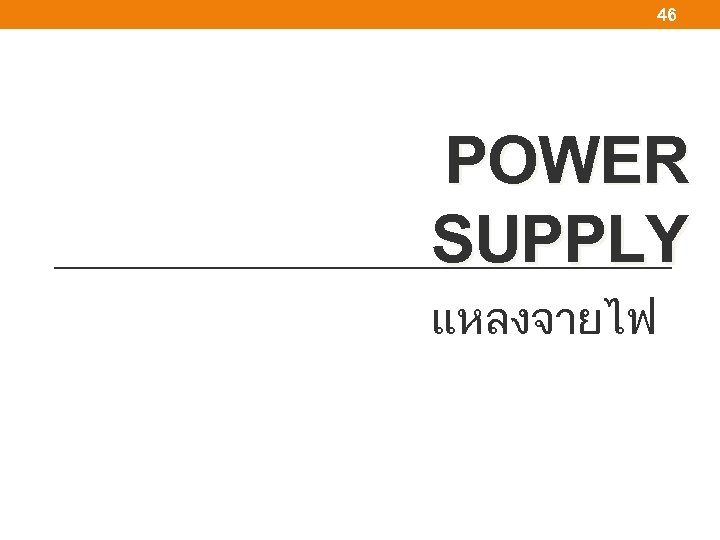

46 POWER SUPPLY แหลงจายไฟ
47 Power Supply

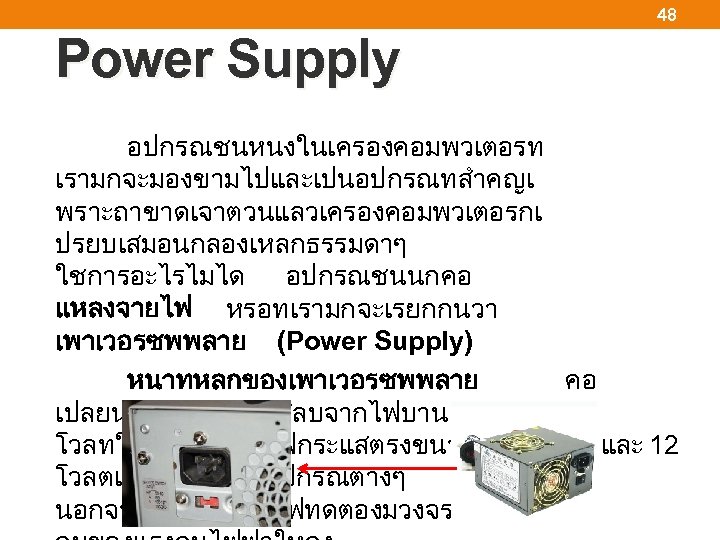

48 Power Supply อปกรณชนหนงในเครองคอมพวเตอรท เรามกจะมองขามไปและเปนอปกรณทสำคญเ พราะถาขาดเจาตวนแลวเครองคอมพวเตอรกเ ปรยบเสมอนกลองเหลกธรรมดาๆ ใชการอะไรไมได อปกรณชนนกคอ แหลงจายไฟ หรอทเรามกจะเรยกกนวา เพาเวอรซพพลาย (Power Supply) หนาทหลกของเพาเวอรซพพลาย คอ เปลยนแรงดนกระแสสลบจากไฟบาน 220 โวลทใหเปนแรงดนไฟกระแสตรงขนาด 3. 3 , 5 และ 12 โวลตเพอจายใหกบอปกรณตางๆ นอกจากนแหลงจายไฟทดตองมวงจรควบคมระ

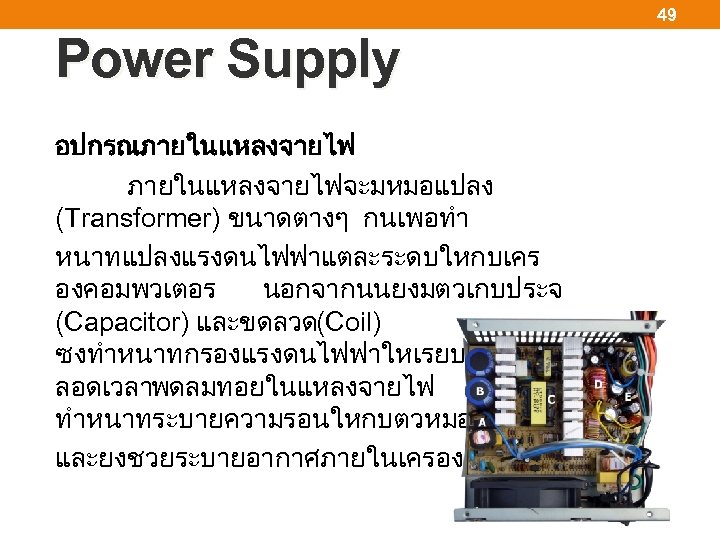

49 Power Supply อปกรณภายในแหลงจายไฟจะมหมอแปลง (Transformer) ขนาดตางๆ กนเพอทำ หนาทแปลงแรงดนไฟฟาแตละระดบใหกบเคร องคอมพวเตอร นอกจากนนยงมตวเกบประจ (Capacitor) และขดลวด (Coil) ซงทำหนาทกรองแรงดนไฟฟาใหเรยบคงทต ลอดเวลา พดลมทอยในแหลงจายไฟ ทำหนาทระบายความรอนใหกบตวหมอแปลง และยงชวยระบายอากาศภายในเครองคอมพวเตอร

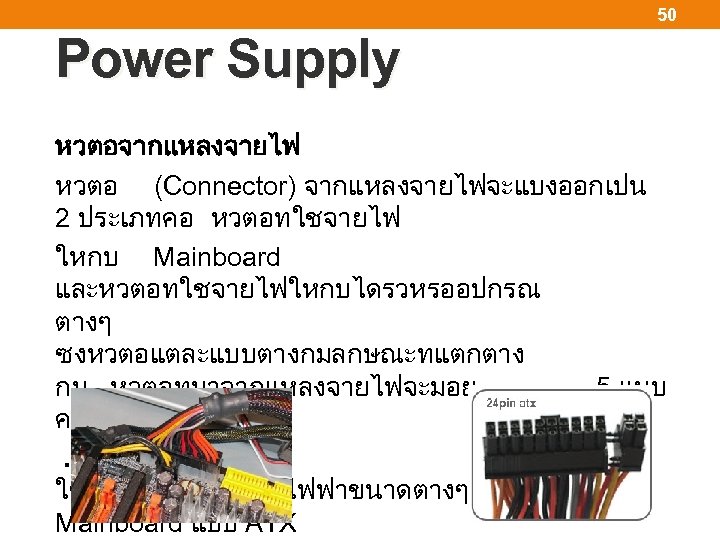

50 Power Supply หวตอจากแหลงจายไฟ หวตอ (Connector) จากแหลงจายไฟจะแบงออกเปน 2 ประเภทคอ หวตอทใชจายไฟ ใหกบ Mainboard และหวตอทใชจายไฟใหกบไดรวหรออปกรณ ตางๆ ซงหวตอแตละแบบตางกมลกษณะทแตกตาง กน หวตอทมาจากแหลงจายไฟจะมอย 5 แบบ คอ . 1หวตอ ATX ใชสำหรบจายแรงดนไฟฟาขนาดตางๆ ใหกบ Mainboard แบบ ATX

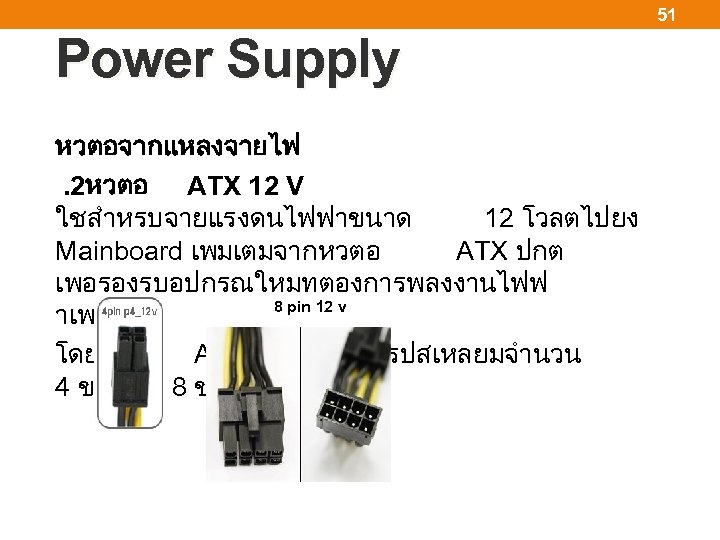

51 Power Supply หวตอจากแหลงจายไฟ . 2หวตอ ATX 12 V ใชสำหรบจายแรงดนไฟฟาขนาด 12 โวลตไปยง Mainboard เพมเตมจากหวตอ ATX ปกต เพอรองรบอปกรณใหมทตองการพลงงานไฟฟ 8 pin 12 v าเพมขน โดยหวตอ ATX 12 V จะเปนรปสเหลยมจำนวน 4 ขาหรอ 8 ขา

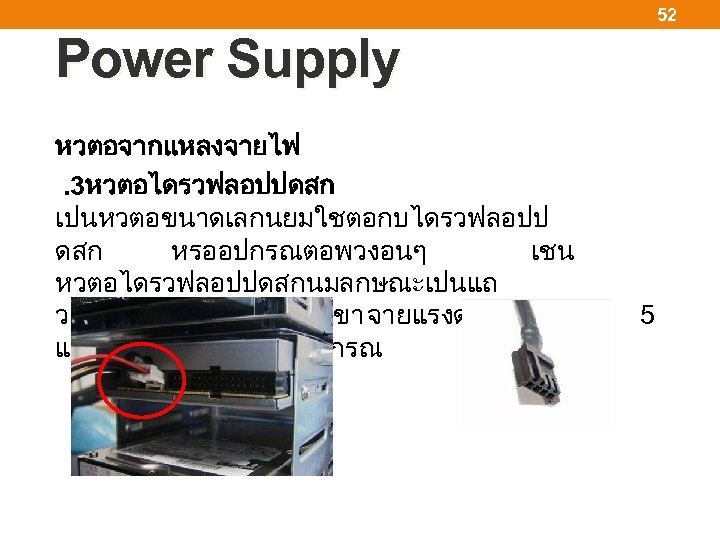

52 Power Supply หวตอจากแหลงจายไฟ . 3หวตอไดรวฟลอปปดสก เปนหวตอขนาดเลกนยมใชตอกบไดรวฟลอปป ดสก หรออปกรณตอพวงอนๆ เชน หวตอไดรวฟลอปปดสกนมลกษณะเปนแถ วยาวขนาดเลกจำนวน 4 ขา จายแรงดนไฟฟาท และ 12 โวลตเขาไปยงอปกรณ 5

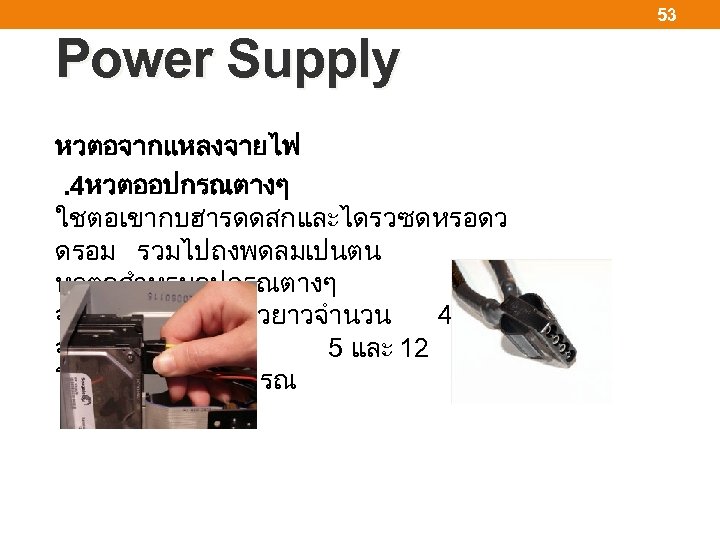

53 Power Supply หวตอจากแหลงจายไฟ . 4หวตออปกรณตางๆ ใชตอเขากบฮารดดสกและไดรวซดหรอดว ดรอม รวมไปถงพดลมเปนตน หวตอสำหรบอปกรณตางๆ จะมลกษณะเปนแถวยาวจำนวน 4 ขา จายแรงดนไฟฟาท 5 และ 12 โวลตเขาไปยงอปกรณ
54 Power Supply หวตอจากแหลงจายไฟ . 5หวตออปกรณ Serial ATA ใชตอเขากบฮารดดสกและไดรวซดหรอดว ดรอม แบบ Serial ATA (SATA) ลกษณะหวตอจะเปนสดำแบนๆ

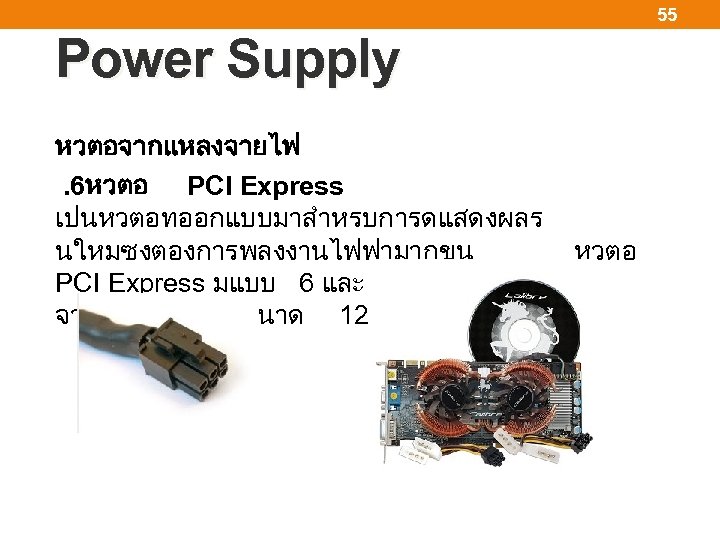

55 Power Supply หวตอจากแหลงจายไฟ . 6หวตอ PCI Express เปนหวตอทออกแบบมาสำหรบการดแสดงผลร นใหมซงตองการพลงงานไฟฟามากขน หวตอ PCI Express มแบบ 6 และ 8 ขา จายแรงดนไฟฟาขนาด 12 โวลต

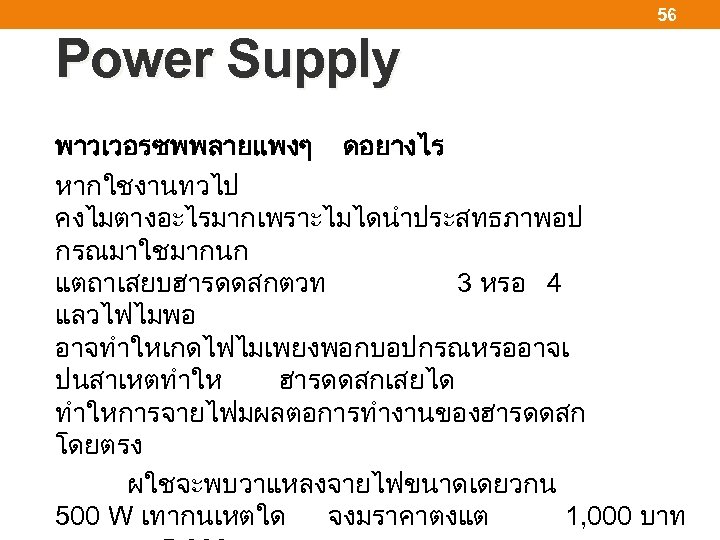

56 Power Supply พาวเวอรซพพลายแพงๆ ดอยางไร หากใชงานทวไป คงไมตางอะไรมากเพราะไมไดนำประสทธภาพอป กรณมาใชมากนก แตถาเสยบฮารดดสกตวท 3 หรอ 4 แลวไฟไมพอ อาจทำใหเกดไฟไมเพยงพอกบอปกรณหรออาจเ ปนสาเหตทำให ฮารดดสกเสยได ทำใหการจายไฟมผลตอการทำงานของฮารดดสก โดยตรง ผใชจะพบวาแหลงจายไฟขนาดเดยวกน 500 W เทากนเหตใด จงมราคาตงแต 1, 000 บาท

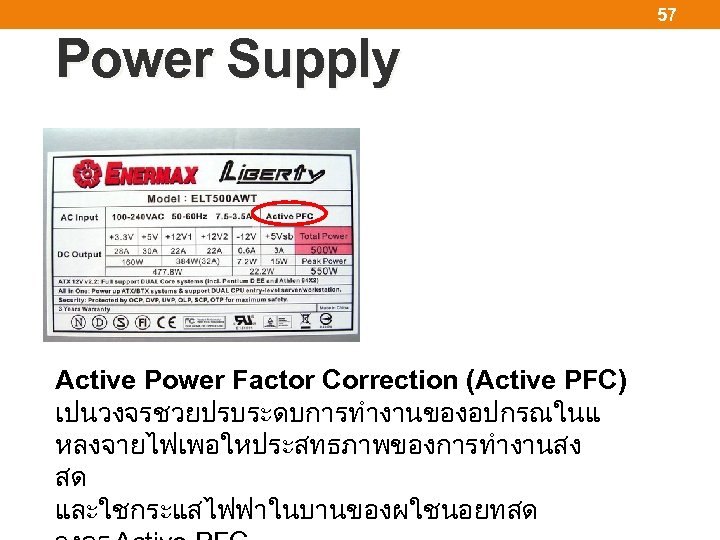

57 Power Supply Active Power Factor Correction (Active PFC) เปนวงจรชวยปรบระดบการทำงานของอปกรณในแ หลงจายไฟเพอใหประสทธภาพของการทำงานสง สด และใชกระแสไฟฟาในบานของผใชนอยทสด

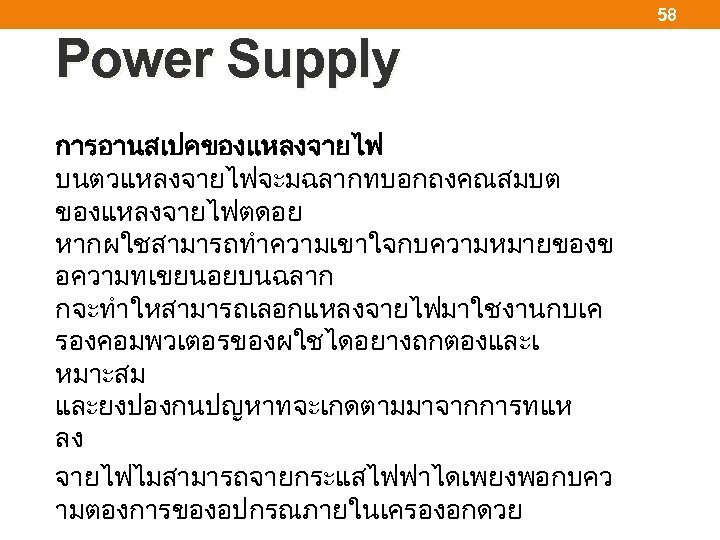

58 Power Supply การอานสเปคของแหลงจายไฟ บนตวแหลงจายไฟจะมฉลากทบอกถงคณสมบต ของแหลงจายไฟตดอย หากผใชสามารถทำความเขาใจกบความหมายของข อความทเขยนอยบนฉลาก กจะทำใหสามารถเลอกแหลงจายไฟมาใชงานกบเค รองคอมพวเตอรของผใชไดอยางถกตองและเ หมาะสม และยงปองกนปญหาทจะเกดตามมาจากการทแห ลง จายไฟไมสามารถจายกระแสไฟฟาไดเพยงพอกบคว ามตองการของอปกรณภายในเครองอกดวย

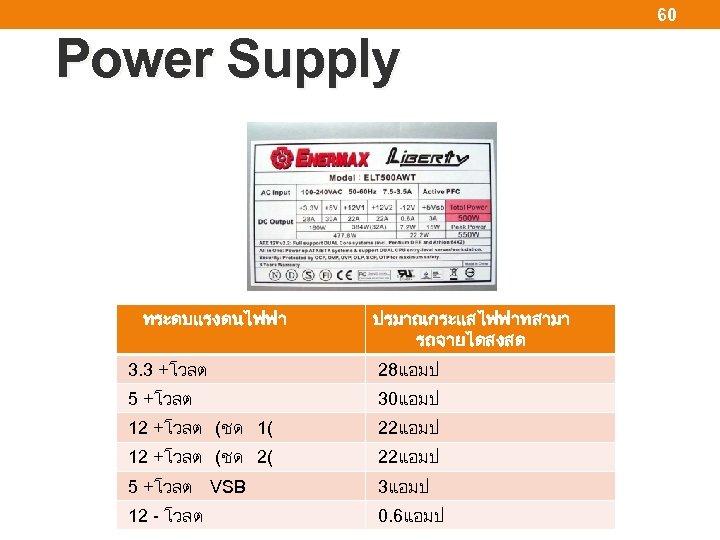

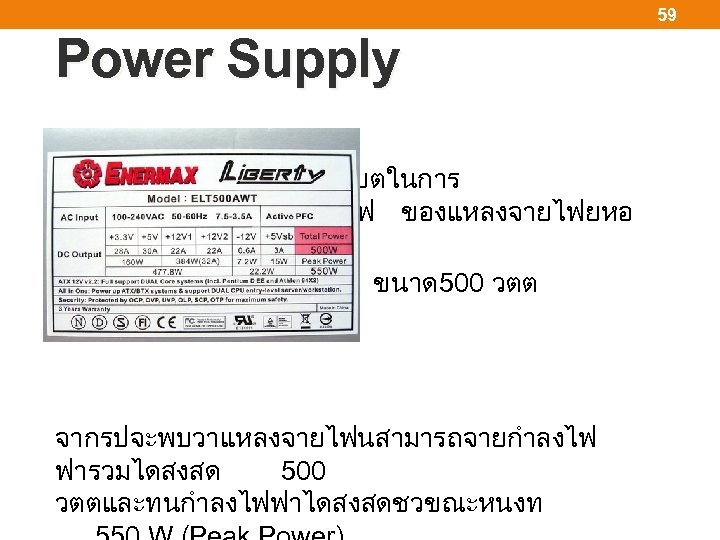

59 Power Supply ตวอยางฉลากบอกถงคณสมบตในการ จายแหลงไฟ ของแหลงจายไฟยหอ Enermax ขนาด 500 วตต จากรปจะพบวาแหลงจายไฟนสามารถจายกำลงไฟ ฟารวมไดสงสด 500 วตตและทนกำลงไฟฟาไดสงสดชวขณะหนงท
60 Power Supply ทระดบแรงดนไฟฟา ปรมาณกระแสไฟฟาทสามา รถจายไดสงสด 3. 3 +โวลต 28แอมป 5 +โวลต 30แอมป 12 +โวลต (ชด 1( 22แอมป 12 +โวลต (ชด 2( 22แอมป 5 +โวลต VSB 3แอมป 12 - โวลต 0. 6แอมป

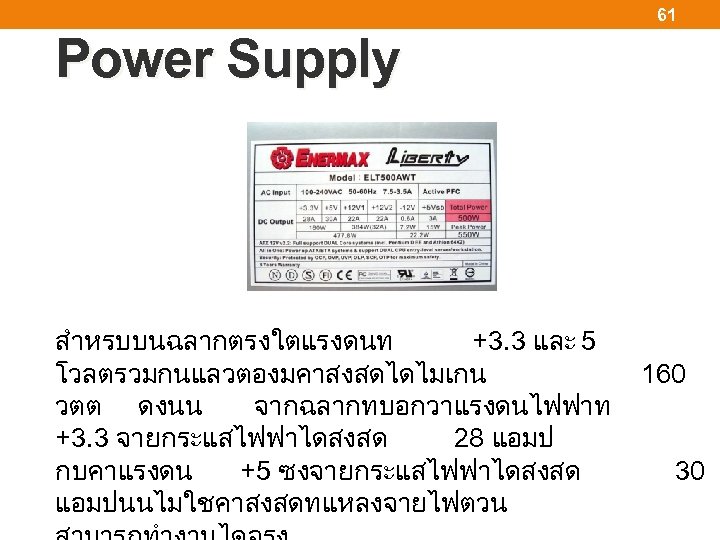

61 Power Supply สำหรบบนฉลากตรงใตแรงดนท +3. 3 และ 5 โวลตรวมกนแลวตองมคาสงสดไดไมเกน 160 วตต ดงนน จากฉลากทบอกวาแรงดนไฟฟาท +3. 3 จายกระแสไฟฟาไดสงสด 28 แอมป กบคาแรงดน +5 ซงจายกระแสไฟฟาไดสงสด 30 แอมปนนไมใชคาสงสดทแหลงจายไฟตวน

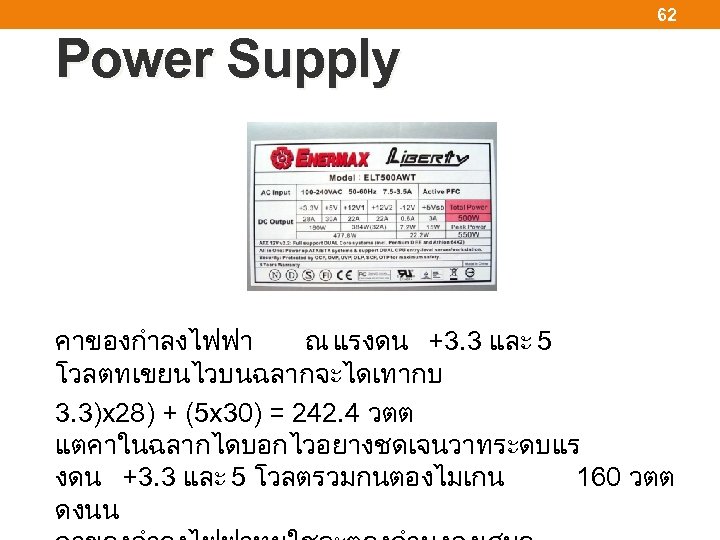

62 Power Supply คาของกำลงไฟฟา ณ แรงดน +3. 3 และ 5 โวลตทเขยนไวบนฉลากจะไดเทากบ 3. 3)x 28) + (5 x 30) = 242. 4 วตต แตคาในฉลากไดบอกไวอยางชดเจนวาทระดบแร งดน +3. 3 และ 5 โวลตรวมกนตองไมเกน 160 วตต ดงนน

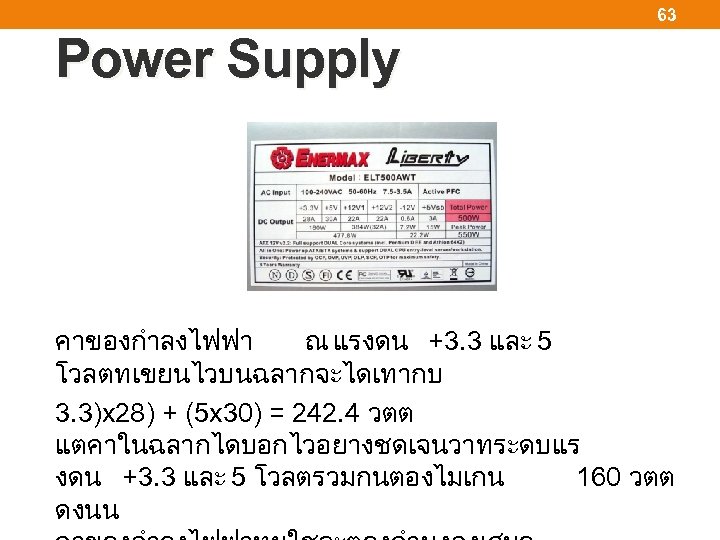

63 Power Supply คาของกำลงไฟฟา ณ แรงดน +3. 3 และ 5 โวลตทเขยนไวบนฉลากจะไดเทากบ 3. 3)x 28) + (5 x 30) = 242. 4 วตต แตคาในฉลากไดบอกไวอยางชดเจนวาทระดบแร งดน +3. 3 และ 5 โวลตรวมกนตองไมเกน 160 วตต ดงนน

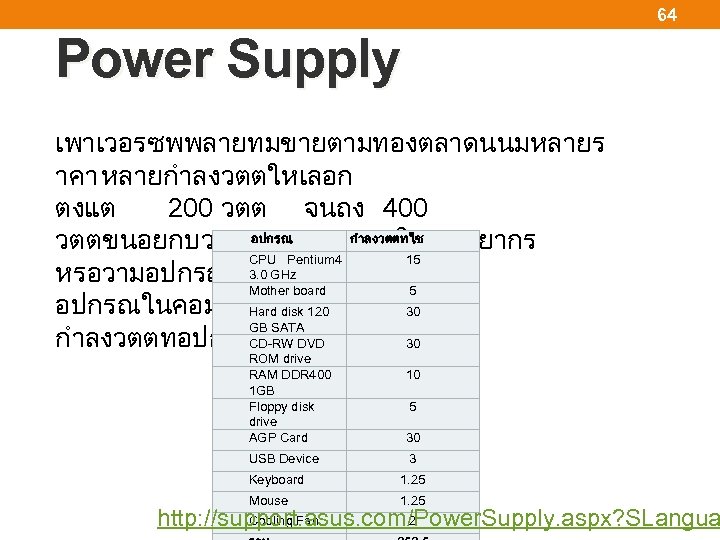

64 Power Supply เพาเวอรซพพลายทมขายตามทองตลาดนนมหลายร าคา หลายกำลงวตตใหเลอก ตงแต 200 วตต จนถง 400 อปกรณ กำลงวตตทใช วตตขนอยกบวาคอมพวเตอรเราใชทรพยากร CPU Pentium 4 15 3. 0 GHz หรอวามอปกรณตอมากนอยเพยงใด Mother board 5 อปกรณในคอมพวเตอร Hard disk 120 30 GB SATA กำลงวตตทอปกรณใช เชน CD-RW DVD 30 ROM drive RAM DDR 400 1 GB Floppy disk drive AGP Card USB Device 10 5 30 3 Keyboard 1. 25 Mouse 1. 25 Cooling Fan 2 http: //support. asus. com/Power. Supply. aspx? SLangua

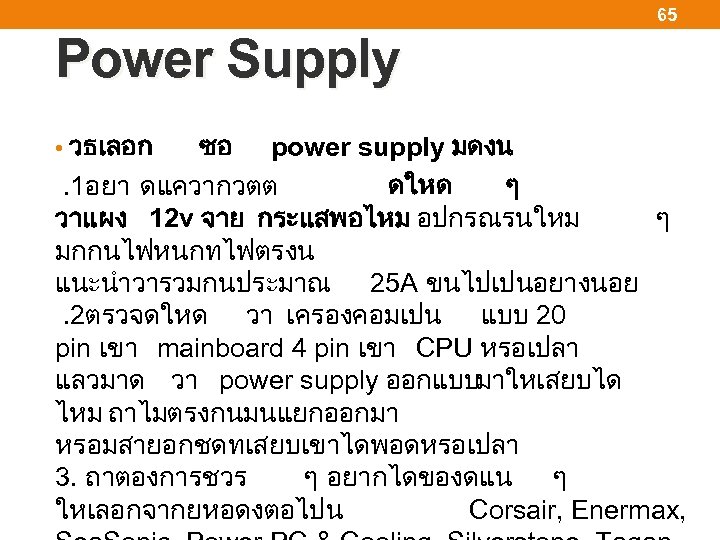

65 Power Supply • วธเลอก ซอ power supply มดงน . 1อยา ดแควากวตต ดใหด ๆ วาแผง 12 v จาย กระแสพอไหม อปกรณรนใหม ๆ มกกนไฟหนกทไฟตรงน แนะนำวารวมกนประมาณ 25 A ขนไปเปนอยางนอย . 2ตรวจดใหด วา เครองคอมเปน แบบ 20 pin เขา mainboard 4 pin เขา CPU หรอเปลา แลวมาด วา power supply ออกแบบมาใหเสยบได ไหม ถาไมตรงกนมนแยกออกมา หรอมสายอกชดทเสยบเขาไดพอดหรอเปลา 3. ถาตองการชวร ๆ อยากไดของดแน ๆ ใหเลอกจากยหอดงตอไปน Corsair, Enermax,

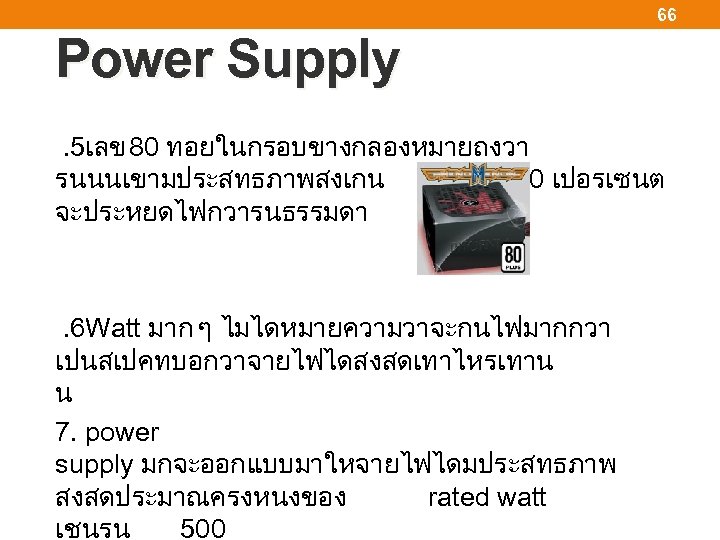

66 Power Supply . 5เลข 80 ทอยในกรอบขางกลองหมายถงวา รนนนเขามประสทธภาพสงเกน 80 เปอรเซนต จะประหยดไฟกวารนธรรมดา . 6 Watt มาก ๆ ไมไดหมายความวาจะกนไฟมากกวา เปนสเปคทบอกวาจายไฟไดสงสดเทาไหรเทาน น 7. power supply มกจะออกแบบมาใหจายไฟไดมประสทธภาพ สงสดประมาณครงหนงของ rated watt เชนรน 500
67 Power Supply ขนตอนการตดตง Power Supply ในเครองคอมพวเตอร

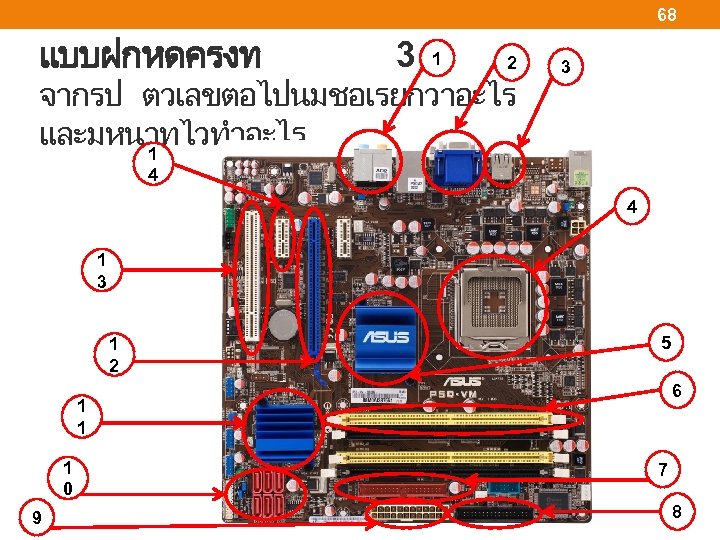

68 แบบฝกหดครงท 3 1 2 จากรป ตวเลขตอไปนมชอเรยกวาอะไร และมหนาทไวทำอะไร 1 3 4 4 1 3 1 2 5 6 1 1 1 0 9 7 8
