09 2011 Інженерна графіка Лекція 4 ЗОБРАЖЕННЯ ПЛОЩИН

09. 2011 Інженерна графіка Лекція 4 ЗОБРАЖЕННЯ ПЛОЩИН НА КОМПЛЕКСНОМУ КРЕСЛЕНИКУ Л. І. Цимбал Кафедра Інженерноі и комп’ютерної графіки ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com

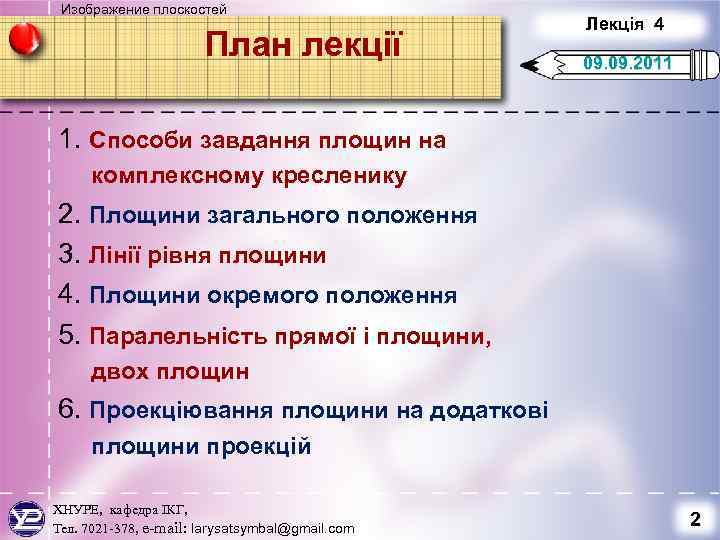

Изображение плоскостей План лекції Лекція 4 09. 2011 1. Способи завдання площин на комплексному кресленику 2. Площини загального положення 3. Лінії рівня площини 4. Площини окремого положення 5. Паралельність прямої і площини, двох площин 6. Проекціювання площини на додаткові площини проекцій ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 2

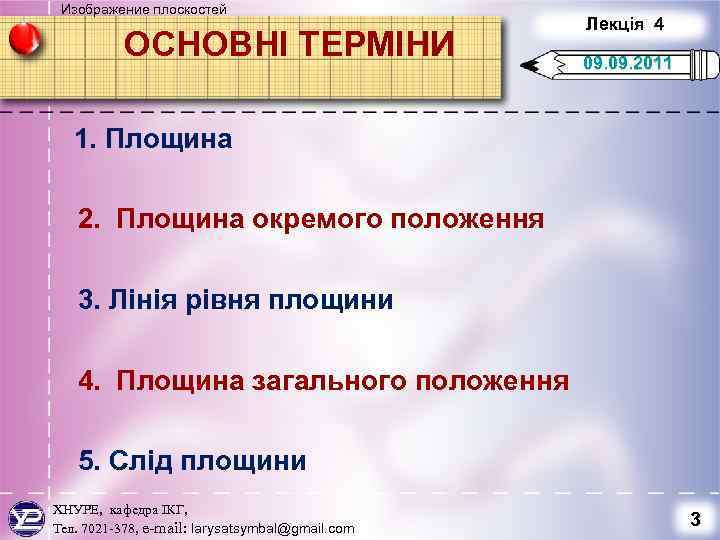

Изображение плоскостей ОСНОВНІ ТЕРМІНИ Лекція 4 09. 2011 1. Площина 2. Площина окремого положення 3. Лінія рівня площини 4. Площина загального положення 5. Слід площини ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 3

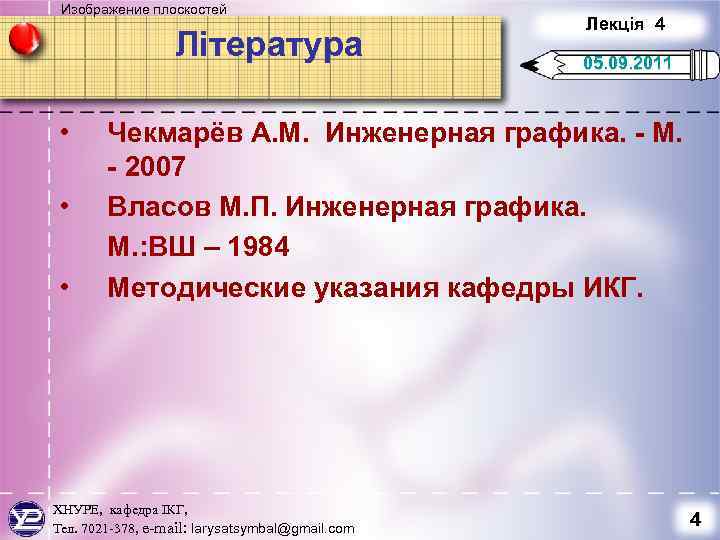

Изображение плоскостей Література • • • Лекція 4 05. 09. 2011 Чекмарёв А. М. Инженерная графика. - М. - 2007 Власов М. П. Инженерная графика. М. : ВШ – 1984 Методические указания кафедры ИКГ. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 4

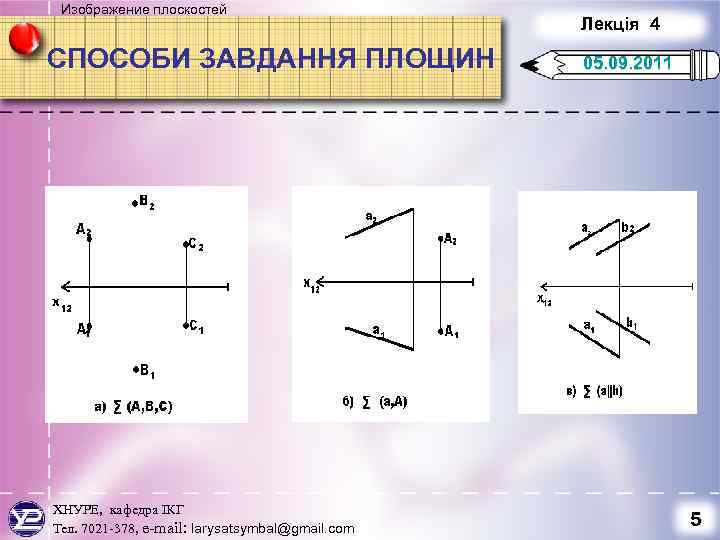

Изображение плоскостей СПОСОБИ ЗАВДАННЯ ПЛОЩИН ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 05. 09. 2011 5

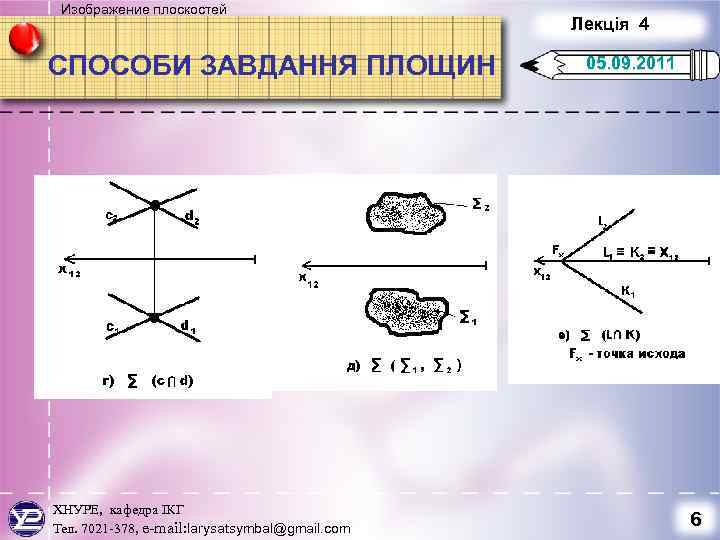

Изображение плоскостей СПОСОБИ ЗАВДАННЯ ПЛОЩИН ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 05. 09. 2011 6

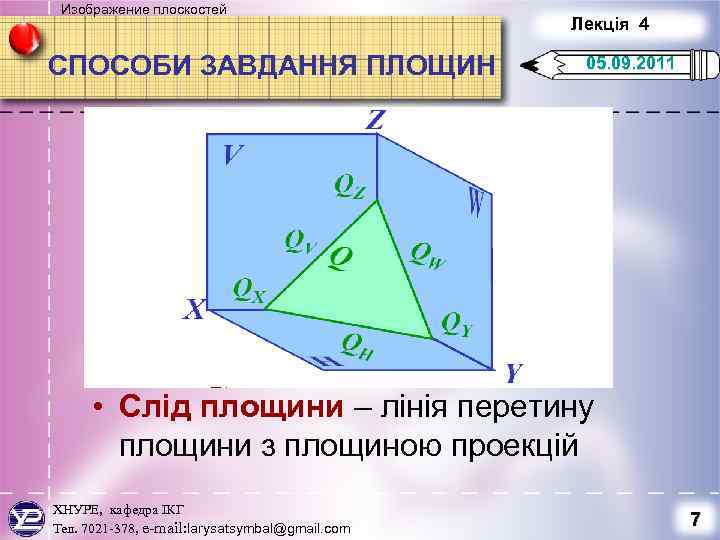

Изображение плоскостей Лекція 4 СПОСОБИ ЗАВДАННЯ ПЛОЩИН 05. 09. 2011 • Слід площини – лінія перетину площини з площиною проекцій ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 7

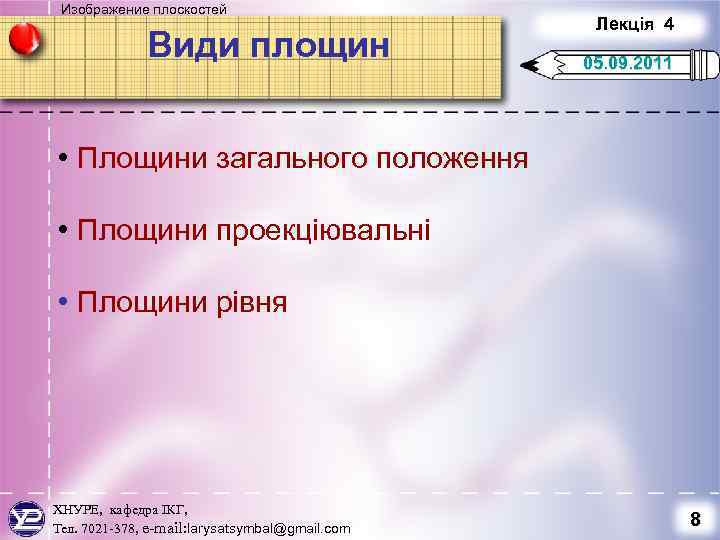

Изображение плоскостей Види площин Лекція 4 05. 09. 2011 • Площини загального положення • Площини проекціювальні • Площини рівня ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 8

Изображение плоскостей ПЛОЩИНИ ЗАГАЛЬНОГО ПОЛОЖЕННЯ Лекція 4 05. 09. 2011 Площина Загального положення площина, не паралельна і не перпендикулярна основним площинам проекцій. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 9

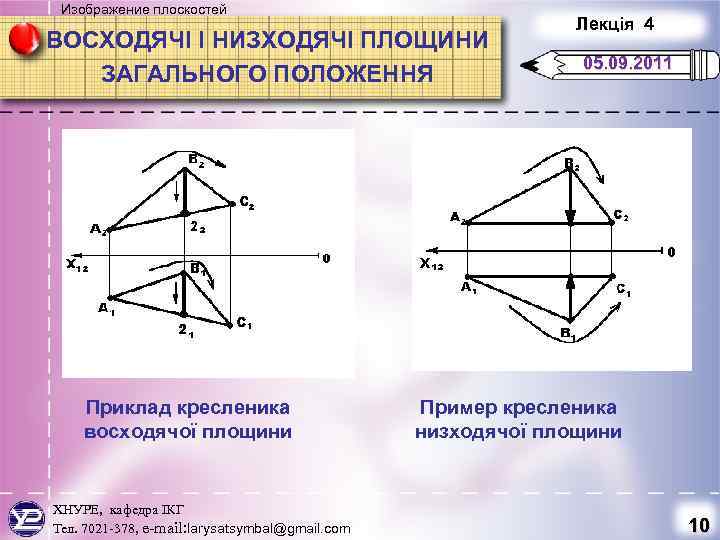

Изображение плоскостей ВОСХОДЯЧІ І НИЗХОДЯЧІ ПЛОЩИНИ ЗАГАЛЬНОГО ПОЛОЖЕННЯ Приклад кресленика восходячої площини ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 05. 09. 2011 Пример кресленика низходячої площини 10

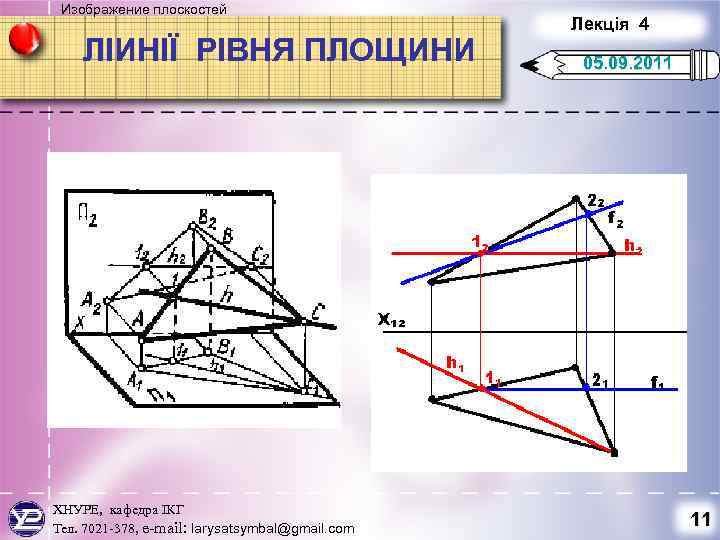

Изображение плоскостей ЛІИНІЇ РІВНЯ ПЛОЩИНИ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 05. 09. 2011 11

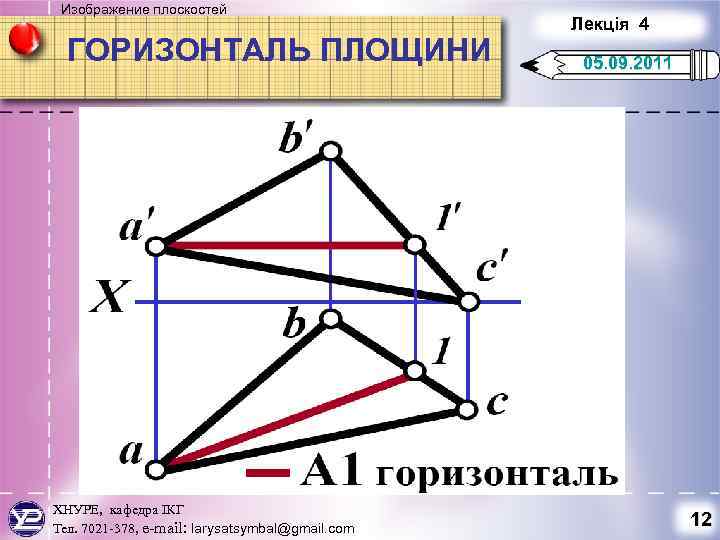

Изображение плоскостей ГОРИЗОНТАЛЬ ПЛОЩИНИ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 05. 09. 2011 12

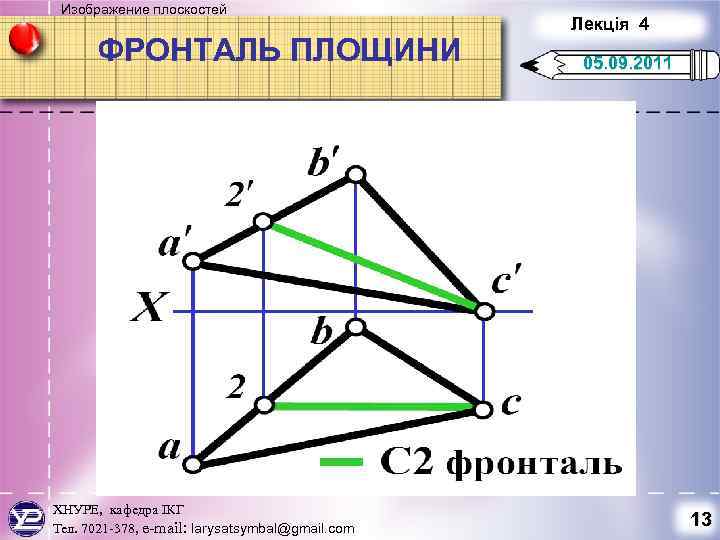

Изображение плоскостей ФРОНТАЛЬ ПЛОЩИНИ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 05. 09. 2011 13

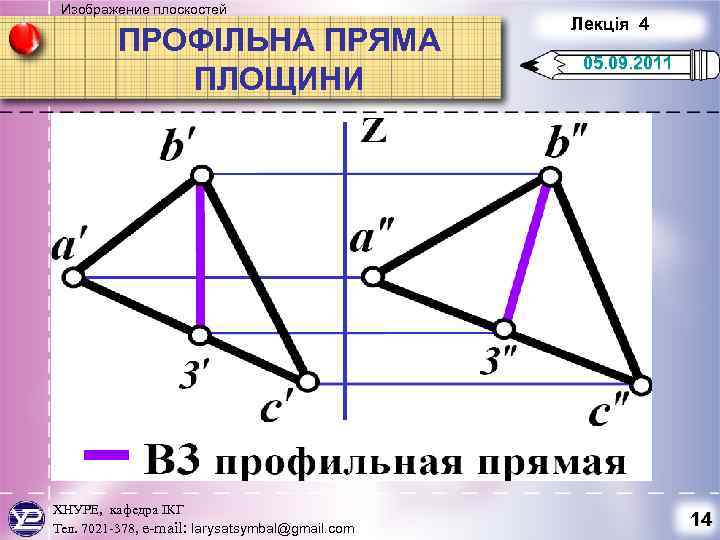

Изображение плоскостей ПРОФІЛЬНА ПРЯМА ПЛОЩИНИ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 05. 09. 2011 14

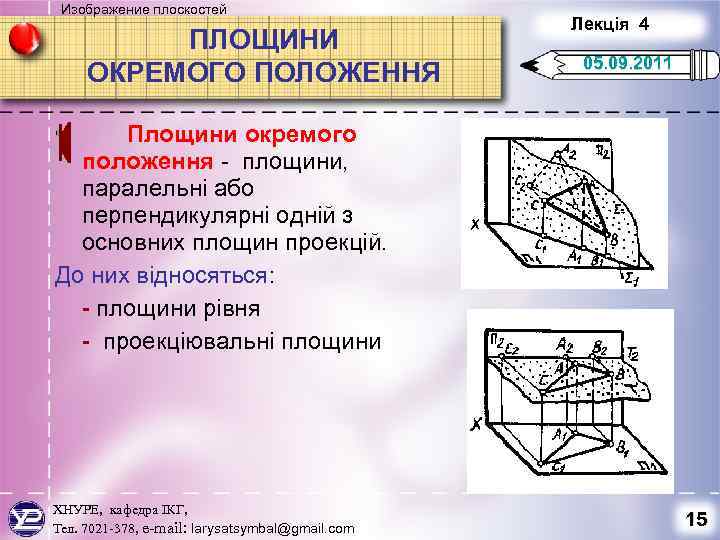

Изображение плоскостей ПЛОЩИНИ ОКРЕМОГО ПОЛОЖЕННЯ Лекція 4 05. 09. 2011 • Площини окремого положення - площини, паралельні або перпендикулярні одній з основних площин проекцій. До них відносяться: - площини рівня - проекціювальні площини ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 15

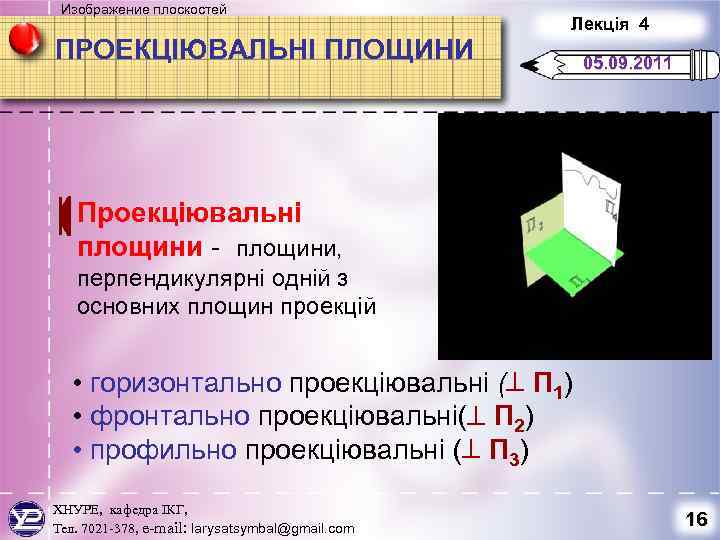

Изображение плоскостей ПРОЕКЦІЮВАЛЬНІ ПЛОЩИНИ Лекція 4 05. 09. 2011 Проекціювальні площини - площини, перпендикулярні одній з основних площин проекцій • горизонтально проекціювальні ( П 1) • фронтально проекціювальні( П 2) • профильно проекціювальні ( П 3) ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 16

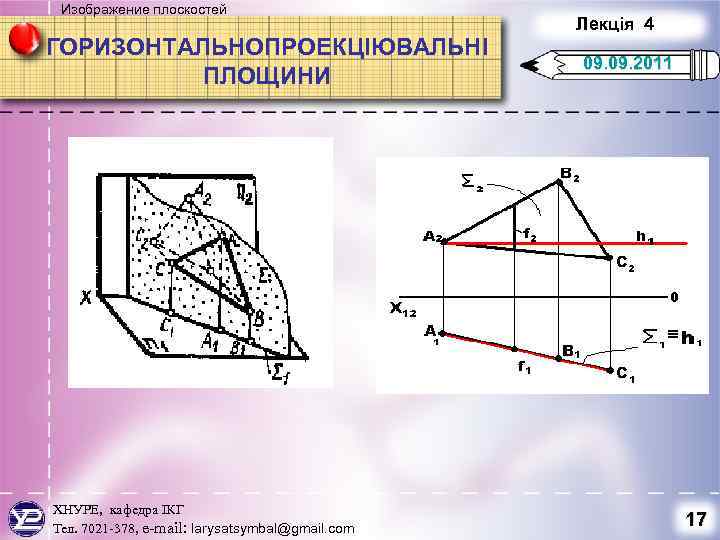

Изображение плоскостей ГОРИЗОНТАЛЬНОПРОЕКЦІЮВАЛЬНІ ПЛОЩИНИ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 09. 2011 17

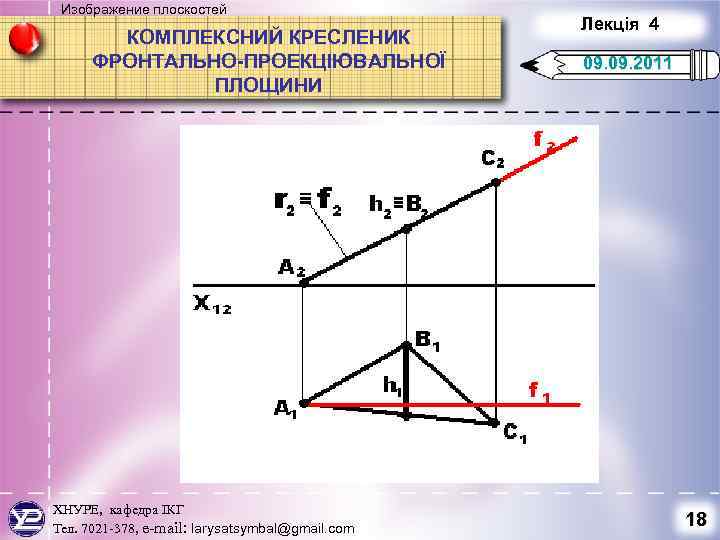

Изображение плоскостей КОМПЛЕКСНИЙ КРЕСЛЕНИК ФРОНТАЛЬНО-ПРОЕКЦІЮВАЛЬНОЇ ПЛОЩИНИ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 09. 2011 18

Изображение плоскостей ГОРИЗОНТАЛЬНА ПЛОЩИНА РІВНЯ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 09. 2011 19

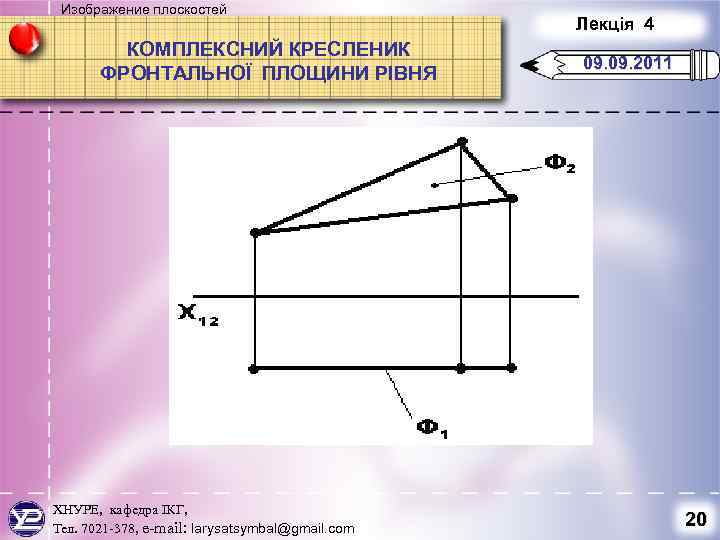

Изображение плоскостей КОМПЛЕКСНИЙ КРЕСЛЕНИК ФРОНТАЛЬНОЇ ПЛОЩИНИ РІВНЯ ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 09. 2011 20

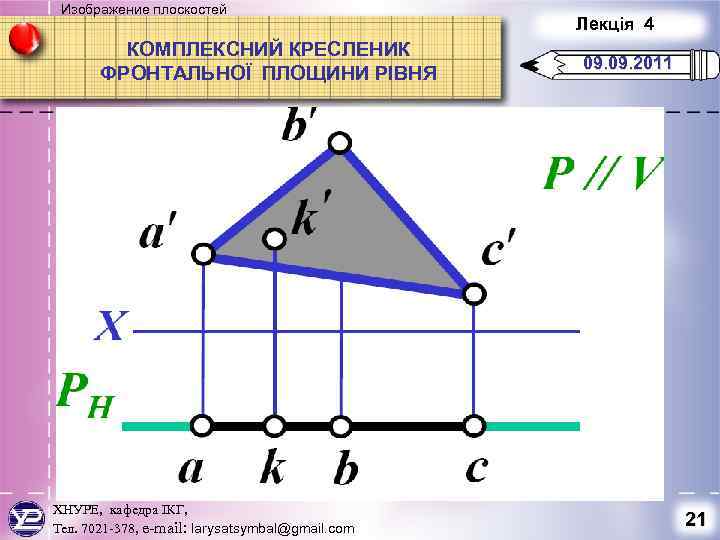

Изображение плоскостей КОМПЛЕКСНИЙ КРЕСЛЕНИК ФРОНТАЛЬНОЇ ПЛОЩИНИ РІВНЯ ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 09. 2011 21

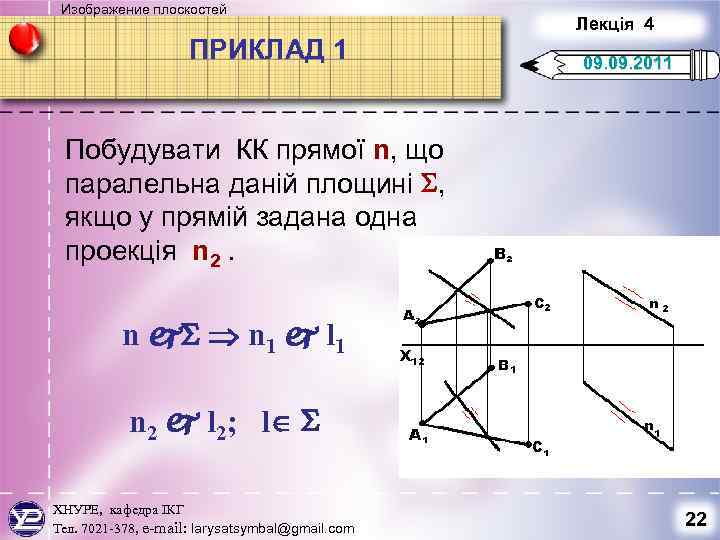

Изображение плоскостей ПРИКЛАД 1 Лекція 4 09. 2011 Побудувати КК прямої n, що паралельна даній площині , якщо у прямій задана одна проекція n 2. n n 1 l 1 n 2 l 2; l ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 22

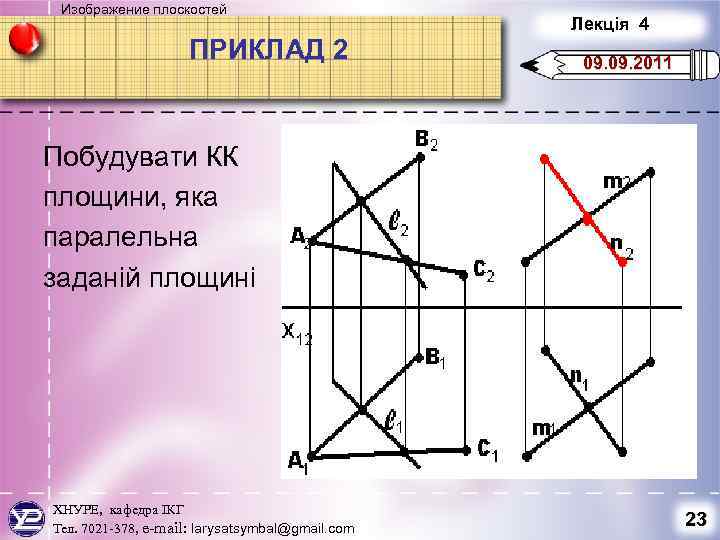

Изображение плоскостей ПРИКЛАД 2 Лекція 4 09. 2011 Побудувати КК площини, яка паралельна заданій площині ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 23

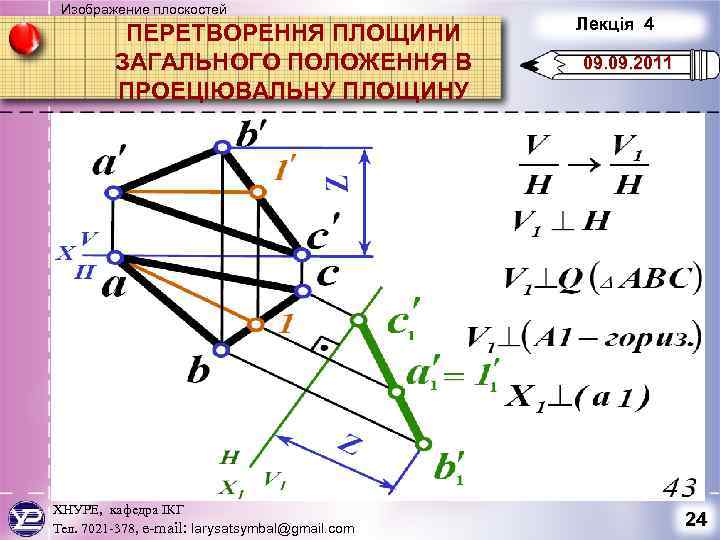

Изображение плоскостей ПЕРЕТВОРЕННЯ ПЛОЩИНИ ЗАГАЛЬНОГО ПОЛОЖЕННЯ В ПРОЕЦІЮВАЛЬНУ ПЛОЩИНУ ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 09. 2011 24

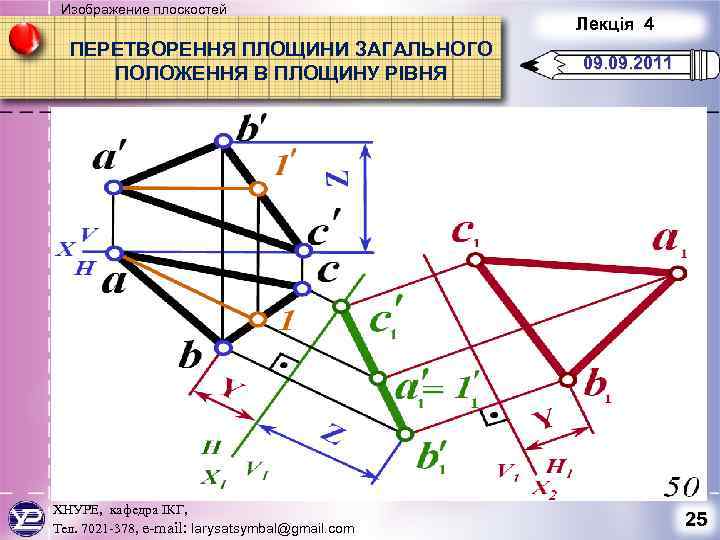

Изображение плоскостей ПЕРЕТВОРЕННЯ ПЛОЩИНИ ЗАГАЛЬНОГО ПОЛОЖЕННЯ В ПЛОЩИНУ РІВНЯ ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com Лекція 4 09. 2011 25

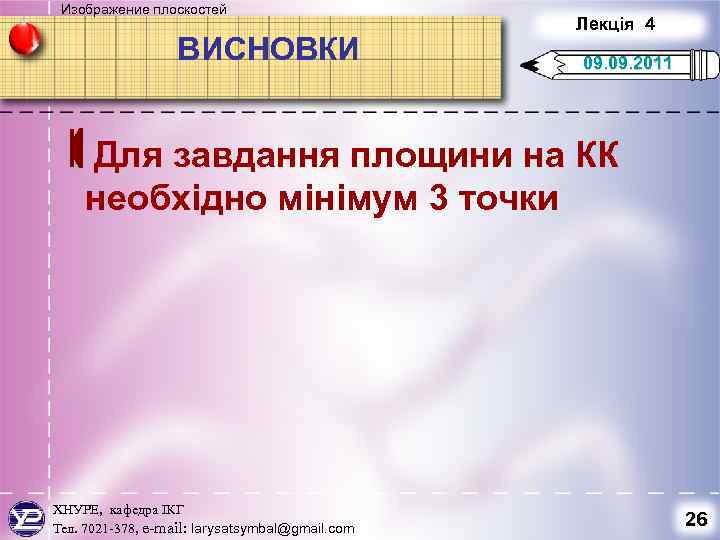

Изображение плоскостей ВИСНОВКИ Лекція 4 09. 2011 Для завдання площини на КК необхідно мінімум 3 точки ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 26

Изображение плоскостей КОНТРОЛЬНІ ЗАПИТАННЯ Лекція 4 09. 2011 • Перечислите способы задания плоскостей на КЧ. • Какие плоскости называются плоскостями общего положения? • Какую линию называют линией уровня плоскости? Приведите пример. • Дайте определение плоскости частного положения. • Какие плоскости называются проецирующими? • Какие плоскости называются плоскостями уровня? • По какому признаку на комплексном чертеже можно определить плоскости уровня? ХНУРЕ, кафедра ІКГ Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 27

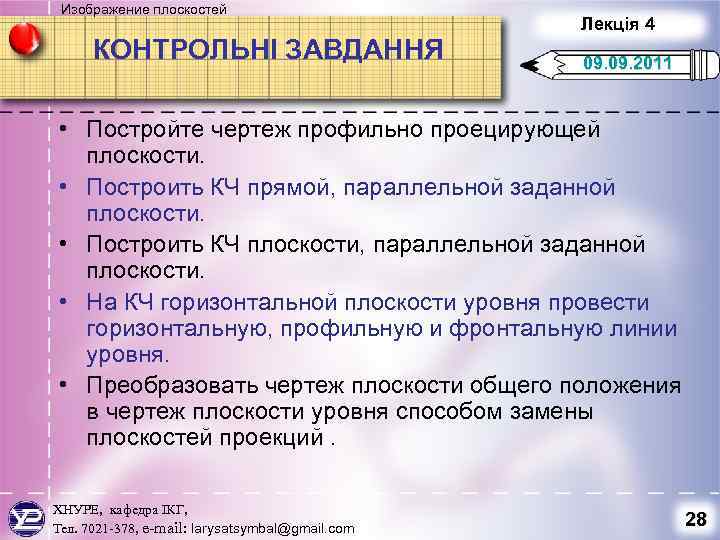

Изображение плоскостей КОНТРОЛЬНІ ЗАВДАННЯ Лекція 4 09. 2011 • Постройте чертеж профильно проецирующей плоскости. • Построить КЧ прямой, параллельной заданной плоскости. • Построить КЧ плоскости, параллельной заданной плоскости. • На КЧ горизонтальной плоскости уровня провести горизонтальную, профильную и фронтальную линии уровня. • Преобразовать чертеж плоскости общего положения в чертеж плоскости уровня способом замены плоскостей проекций. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: larysatsymbal@gmail. com 28
