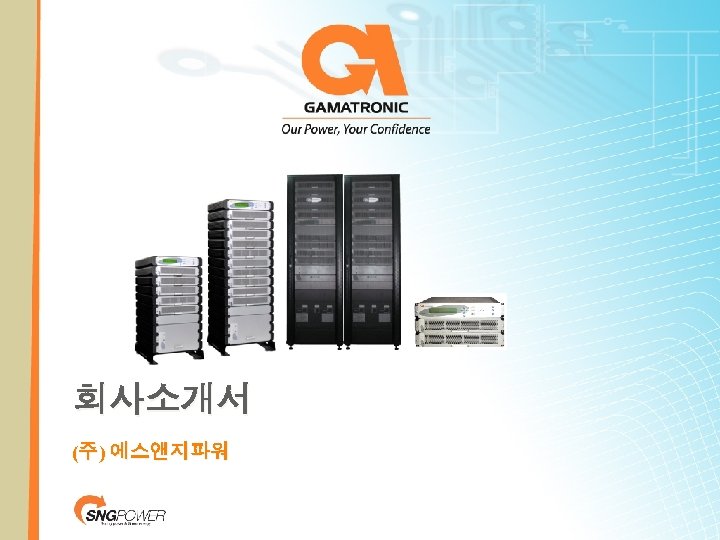

회사소개서 주 에스앤지파워 Table of Contents I

회사소개서 (주) 에스앤지파워

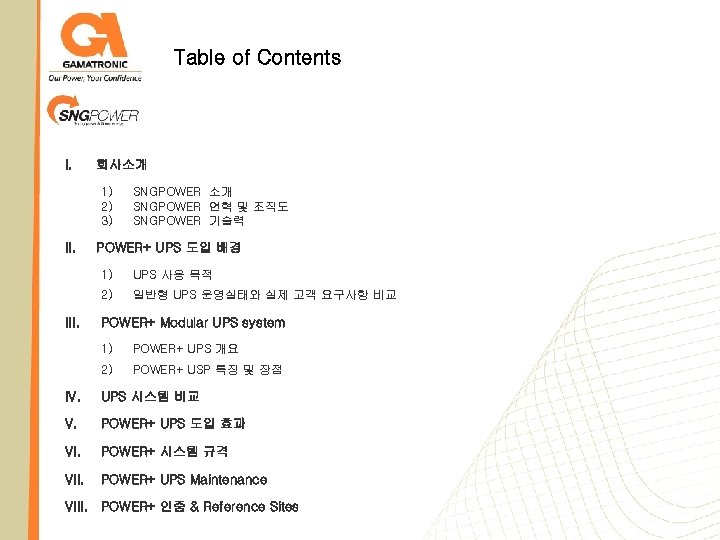

Table of Contents I. 회사소개 1) 2) 3) II. SNGPOWER 소개 SNGPOWER 연혁 및 조직도 SNGPOWER 기술력 POWER+ UPS 도입 배경 1) 2) III. UPS 사용 목적 일반형 UPS 운영실태와 실제 고객 요구사항 비교 POWER+ Modular UPS system 1) POWER+ UPS 개요 2) POWER+ USP 특징 및 장점 IV. UPS 시스템 비교 V. POWER+ UPS 도입 효과 VI. POWER+ 시스템 규격 VII. POWER+ UPS Maintenance VIII. POWER+ 인증 & Reference Sites

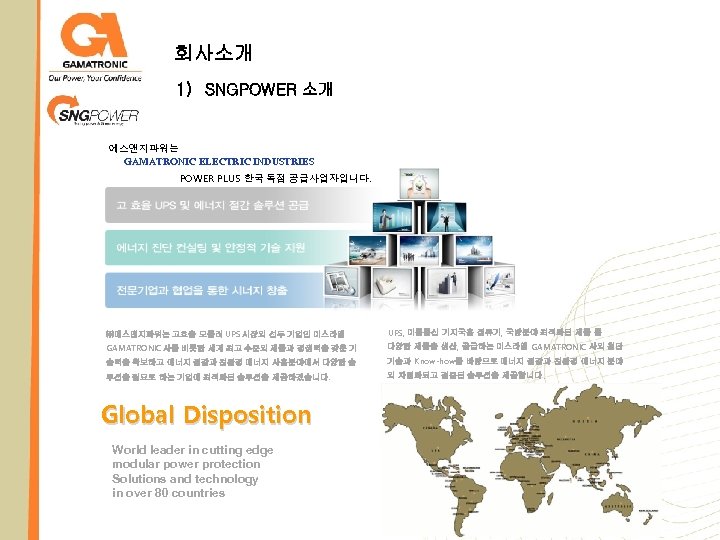

회사소개 1) SNGPOWER 소개 에스앤지파워는 GAMATRONIC ELECTRIC INDUSTRIES POWER PLUS 한국 독점 공급사업자입니다. ㈜에스앤지파워는 고효율 모듈러 UPS 시장의 선두 기업인 이스라엘 UPS, 이동통신 기지국용 정류기, 국방분야 최적화된 제품 등 GAMATRONIC 사를 비롯한 세계 최고 수준의 제품과 경쟁력을 갖춘 기 다양한 제품을 생산, 공급하는 이스라엘 GAMATRONIC 사의 첨단 술력을 확보하고 에너지 절감과 친환경 에너지 사용분야에서 다양한 솔 기술과 Know-how를 바탕으로 에너지 절감과 친환경 에너지 분야 루션을 필요로 하는 기업에 최적화된 솔루션을 제공하겠습니다. 의 차별화되고 검증된 솔루션을 제공합니다. Global Disposition World leader in cutting edge modular power protection Solutions and technology in over 80 countries

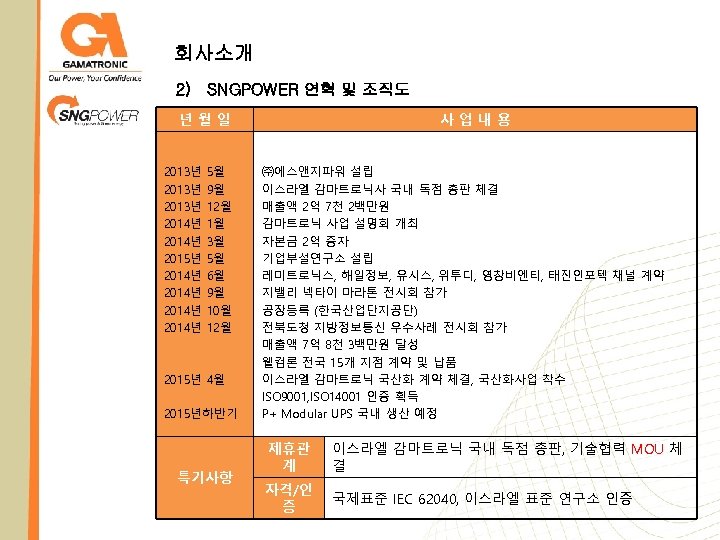

회사소개 2) SNGPOWER 연혁 및 조직도 년월일 2013년 2014년 2015년 2014년 5월 9월 12월 1월 3월 5월 6월 9월 10월 12월 2015년 4월 2015년하반기 특기사항 사업내용 ㈜에스앤지파워 설립 이스라엘 감마트로닉사 국내 독점 총판 체결 매출액 2억 7천 2백만원 감마트로닉 사업 설명회 개최 자본금 2억 증자 기업부설연구소 설립 레미트로닉스, 해일정보, 유시스, 위투디, 영창비엔티, 태진인포텍 채널 계약 지밸리 넥타이 마라톤 전시회 참가 공장등록 (한국산업단지공단) 전북도청 지방정보통신 우수사례 전시회 참가 매출액 7억 8천 3백만원 달성 웰컴론 전국 15개 지점 계약 및 납품 이스라엘 감마트로닉 국산화 계약 체결, 국산화사업 착수 ISO 9001, ISO 14001 인증 획득 P+ Modular UPS 국내 생산 예정 제휴관 계 이스라엘 감마트로닉 국내 독점 총판, 기술협력 MOU 체 결 자격/인 증 국제표준 IEC 62040, 이스라엘 표준 연구소 인증

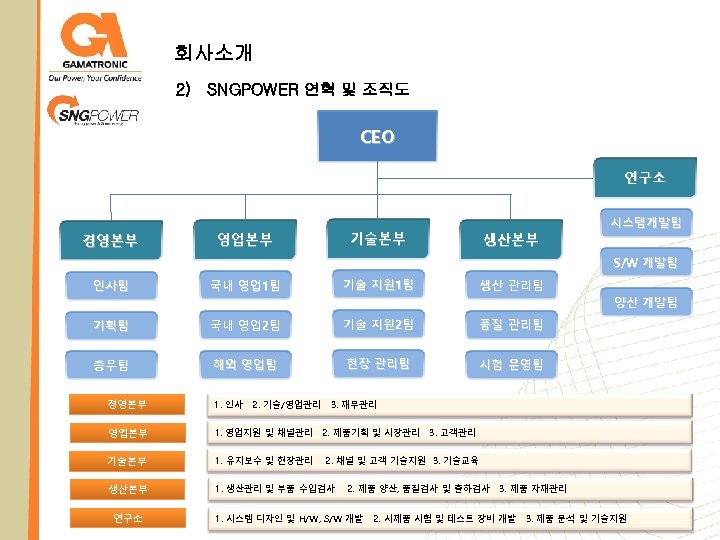

회사소개 2) SNGPOWER 연혁 및 조직도 CEO 연구소 경영본부 기술본부 영업본부 생산본부 시스템개발팀 S/W 개발팀 기술 지원 1팀 생산 관리팀 인사팀 국내 영업1팀 기획팀 국내 영업2팀 기술 지원 2팀 품질 관리팀 총무팀 해외 영업팀 현장 관리팀 시험 운영팀 양산 개발팀 경영본부 1. 인사 영업본부 1. 영업지원 및 채널관리 기술본부 1. 유지보수 및 현장관리 생산본부 1. 생산관리 및 부품 수입검사 연구소 2. 기술/영업관리 3. 재무관리 2. 제품기획 및 시장관리 3. 고객관리 2. 채널 및 고객 기술지원 3. 기술교육 2. 제품 양산, 품질검사 및 출하검사 1. 시스템 디자인 및 H/W, S/W 개발 3. 제품 자재관리 2. 시제품 시험 및 테스트 장비 개발 3. 제품 분석 및 기술지원

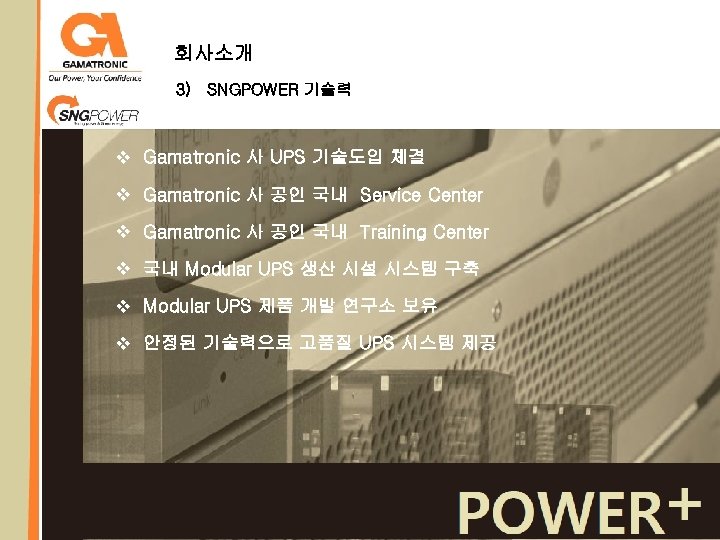

회사소개 3) SNGPOWER 기술력 v Gamatronic 사 UPS 기술도입 체결 v Gamatronic 사 공인 국내 Service Center v Gamatronic 사 공인 국내 Training Center v 국내 Modular UPS 생산 시설 시스템 구축 v Modular UPS 제품 개발 연구소 보유 v 안정된 기술력으로 고품질 UPS 시스템 제공

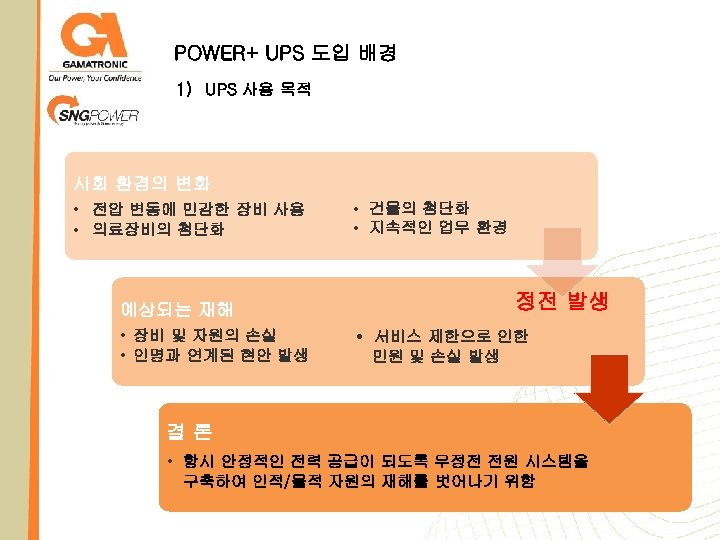

POWER+ UPS 도입 배경 1) UPS 사용 목적 사회 환경의 변화 • 전압 변동에 민감한 장비 사용 • 의료장비의 첨단화 • 건물의 첨단화 • 지속적인 업무 환경 정전 발생 예상되는 재해 • 장비 및 자원의 손실 • 인명과 연계된 현안 발생 • 서비스 제한으로 인한 민원 및 손실 발생 결론 • 항시 안정적인 전력 공급이 되도록 무정전 전원 시스템을 구축하여 인적/물적 자원의 재해를 벗어나기 위함

POWER+ UPS 도입 배경 2) 일반형UPS 운영실태와 실제 고객 요구사항 비교 구분 일반 단독형 UPS 도입 운영의 실태 실제 고객 요구사항 • 향후 용량증설 고려하여 과대용량 구입 투자 비용 • 좁은 설치 면적, 저렴한 설치 비용 실현 • 이중화 구축 시 많은 추가 비용 발생 • 장애에 대비하여 성능과 신뢰성이 우수하고 • 용량 증설 시 새로운 UPS 구매 합리적인 가격대의 이중화 UPS 구현 • 향후 용량 증설 시 쉽게 가능한 UPS 구현 • 장애 발생 시 유지보수 시간 부담 • 고효율로 인한 TCO 및 ROI의 절감 시스템 • 장애 발생 시 특정 시간대 작업 및 • 발열이 적고 소음이 작은 무정전 전원장치 기존 작업의 중단 우려 • 서비스 중단 없이 간편하고 빠른 유지 보수

POWER+ Modular UPS system 1) POWER+ UPS개요 v POWER+ UPS SYSTEM : Modular 방식 (용량증설, 이전설치, 유지보수 용이) Ø 병렬식 10 KVA 1~ 10개까지 구성(최대100 KVA) Ø 최대 100 KVA 4대, 400 KVA 병렬 구성 Ø 시스템 컨트롤러, 모듈, AC/DC분배장치, Static Switch 구성 Ø 단상/삼상 겸용 시스템으로 구성 Ø N+1의 이중화 구조 (특정모듈 장애 시 부하변동 없이 정상 작동하여 UPS 신뢰도 향상) Ø UPS 모듈 간에 입력전류, 출력부하와 배터리 충, 방전을 균등하게 공 유 v True 온라인 배터리 – VFI Ø 배터리 공통 DC 링크로 구성 단순화 (정류기 출력장치와 인버터 입력장치 사이에 전기적으로 연결) Ø 정류기는 배터리가 재충전 되도록 관리, 배터리는 충전상태를 유지 (IEC 62040 -3 표준)

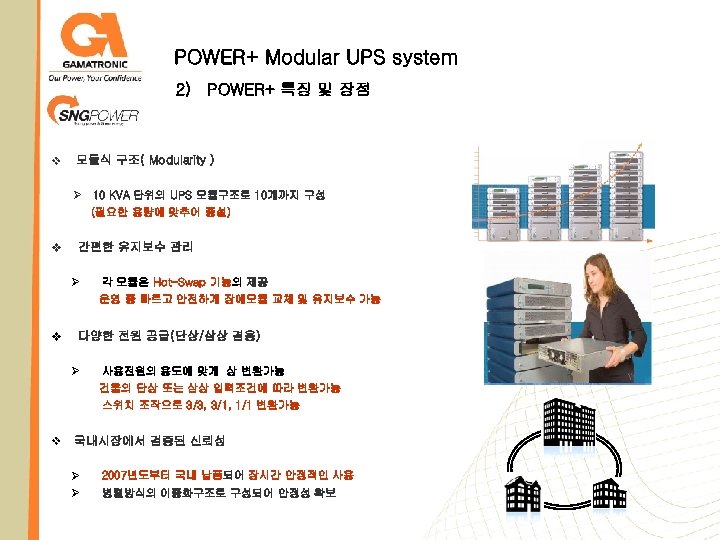

POWER+ Modular UPS system 2) POWER+ 특징 및 장점 v 모듈식 구조( Modularity ) Ø 10 KVA 단위의 UPS 모듈구조로 10개까지 구성 (필요한 용량에 맞추어 증설) v 간편한 유지보수 관리 Ø 각 모듈은 Hot-Swap 기능의 제공 운영 중 빠르고 안전하게 장애모듈 교체 및 유지보수 가능 v 다양한 전원 공급(단상/삼상 겸용) Ø 사용전원의 용도에 맞게 상 변환가능 건물의 단상 또는 삼상 입력조건에 따라 변환가능 스위치 조작으로 3/3, 3/1, 1/1 변환가능 v 국내시장에서 검증된 신뢰성 Ø Ø 2007년도부터 국내 납품되어 장시간 안정적인 사용 병렬방식의 이중화구조로 구성되어 안정성 확보

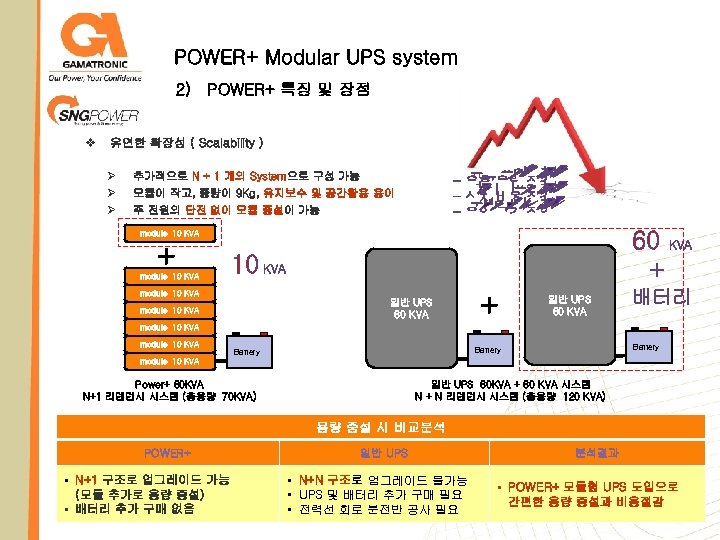

POWER+ Modular UPS system 2) POWER+ 특징 및 장점 v 유연한 확장성 ( Scalability ) Ø Ø Ø 추가적으로 N + 1 개의 System으로 구성 가능 모듈이 작고, 중량이 9 Kg, 유지보수 및 공간활용 용이 주 전원의 단전 없이 모듈 증설이 가능 60 KVA + module 10 KVA module 10 KVA 일반 UPS 60 KVA module 10 KVA + 일반 UPS 60 KVA 배터리 module 10 KVA Battery module 10 KVA Power+ 60 KVA N+1 리덴던시 시스템 (총용량 70 KVA) 일반 UPS 60 KVA + 60 KVA 시스템 N + N 리덴던시 시스템 (총용량 120 KVA) 용량 증설 시 비교분석 POWER+ • N+1 구조로 업그레이드 가능 (모듈 추가로 용량 증설) • 배터리 추가 구매 없음 일반 UPS • N+N 구조로 업그레이드 불가능 • UPS 및 배터리 추가 구매 필요 • 전력선 회로 분전반 공사 필요 분석결과 • POWER+ 모듈형 UPS 도입으로 간편한 용량 증설과 비용절감

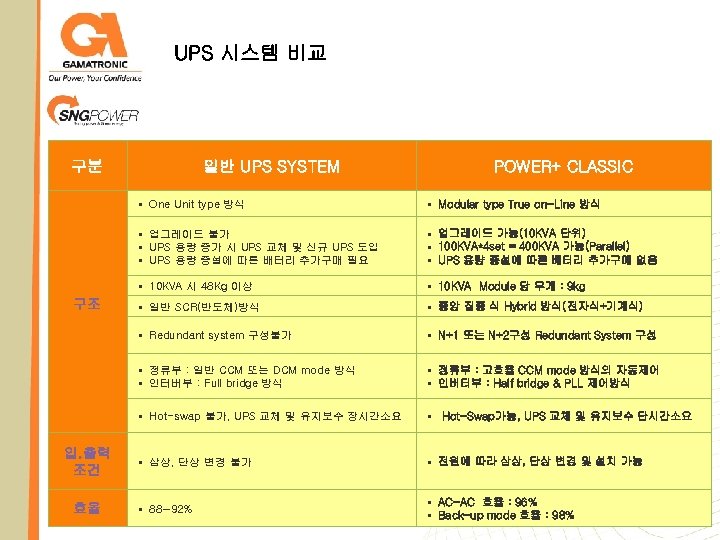

UPS 시스템 비교 구분 일반 UPS SYSTEM POWER+ CLASSIC • One Unit type 방식 • 업그레이드 불가 • UPS 용량 증가 시 UPS 교체 및 신규 UPS 도입 • UPS 용량 증설에 따른 배터리 추가구매 필요 • 일반 SCR(반도체)방식 • 중앙 집중 식 Hybrid 방식(전자식+기계식) • N+1 또는 N+2구성 Redundant System 구성 • 정류부 : 일반 CCM 또는 DCM mode 방식 • 인터버부 : Full bridge 방식 • 정류부 : 고효율 CCM mode 방식의 자동제어 • 인버터부 : Half bridge & PLL 제어방식 • Hot-swap 불가, UPS 교체 및 유지보수 장시간소요 효율 • 10 KVA Module 당 무게 : 9 kg • Redundant system 구성불가 입. 출력 조건 • 업그레이드 가능(10 KVA 단위) • 100 KVA*4 set = 400 KVA 가능(Parallel) • UPS 용량 증설에 따른 배터리 추가구매 없음 • 10 KVA 시 48 Kg 이상 구조 • Modular type True on-Line 방식 • Hot-Swap가능, UPS 교체 및 유지보수 단시간소요 • 삼상, 단상 변경 불가 • 전원에 따라 삼상, 단상 변경 및 설치 가능 • 88~92% • AC-AC 효율 : 96% • Back-up mode 효율 : 98%

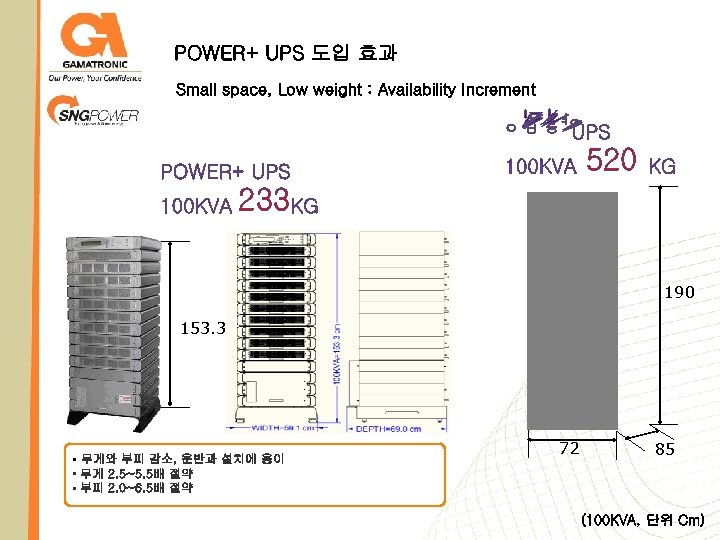

POWER+ UPS 도입 효과 Small space, Low weight : Availability Increment 520 233 190 153. 3 • 무게와 부피 감소, 운반과 설치에 용이 72 85 • 무게 2. 5~5. 5배 절약 • 부피 2. 0~6. 5배 절약 (100 KVA, 단위 Cm)

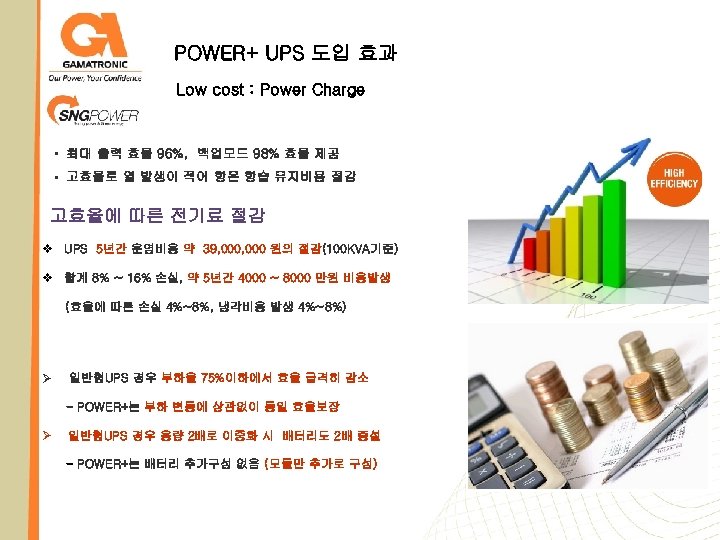

POWER+ UPS 도입 효과 Low cost : Power Charge • 최대 출력 효율 96%, 백업모드 98% 효율 제공 • 고효율로 열 발생이 적어 항온 항습 유지비용 절감 고효율에 따른 전기료 절감 v UPS 5년간 운영비용 약 39, 000 원의 절감(100 KVA기준) v 합계 8% ~ 16% 손실, 약 5년간 4000 ~ 8000 만원 비용발생 (효율에 따른 손실 4%~8%, 냉각비용 발생 4%~8%) Ø 일반형UPS 경우 부하율 75%이하에서 효율 급격히 감소 - POWER+는 부하 변동에 상관없이 동일 효율보장 Ø 일반형UPS 경우 용량 2배로 이중화 시 배터리도 2배 증설 - POWER+는 배터리 추가구성 없음 (모듈만 추가로 구성)

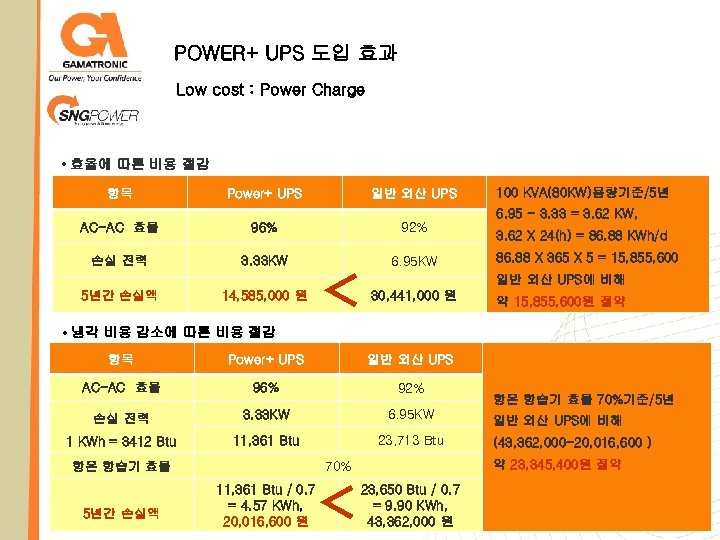

POWER+ UPS 도입 효과 Low cost : Power Charge • 효율에 따른 비용 절감 항목 Power+ UPS 일반 외산 UPS 100 KVA(80 KW)용량기준/5년 6. 95 - 3. 33 = 3. 62 KW, AC-AC 효율 96% 92% 손실 전력 3. 33 KW 6. 95 KW 5년간 손실액 14, 585, 000 원 ＜ 3. 62 X 24(h) = 86. 88 KWh/d 86. 88 X 365 X 5 = 15, 855, 600 일반 외산 UPS에 비해 30, 441, 000 원 약 15, 855, 600원 절약 • 냉각 비용 감소에 따른 비용 절감 항목 Power+ UPS 일반 외산 UPS AC-AC 효율 96% 92% 손실 전력 3. 33 KW 6. 95 KW 1 KWh = 3412 Btu 11, 361 Btu 23, 713 Btu 항온 항습기 효율 5년간 손실액 ＜ 일반 외산 UPS에 비해 (43, 362, 000 -20, 016, 600 ) 약 23, 345, 400원 절약 70% 11, 361 Btu / 0. 7 = 4. 57 KWh, 20, 016, 600 원 항온 항습기 효율 70%기준/5년 23, 650 Btu / 0. 7 = 9. 90 KWh, 43, 362, 000 원

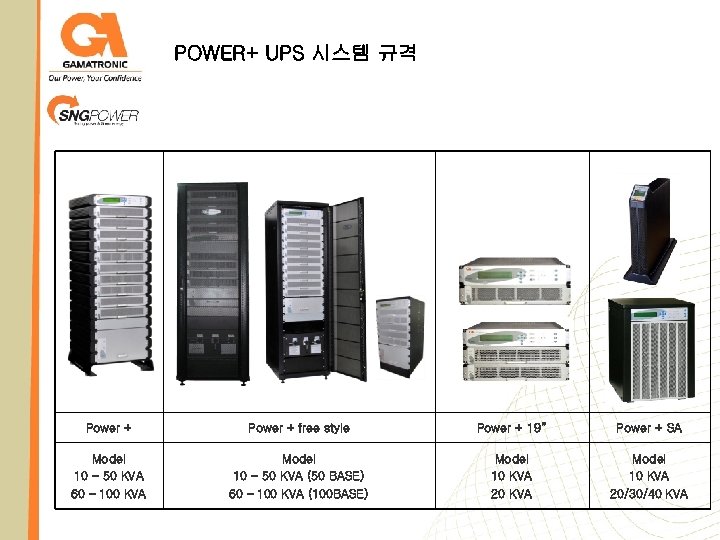

POWER+ UPS 시스템 규격 Power + free style Power + 19” Power + SA Model 10 - 50 KVA 60 – 100 KVA Model 10 - 50 KVA (50 BASE) 60 – 100 KVA (100 BASE) Model 10 KVA 20 KVA Model 10 KVA 20/30/40 KVA

POWER+ UPS Maintenance goal 유지보수 목표 Down time의 최소화 유지보수의 편리성 통합 유지보수 체계 안정된 서비스 제공 및 효율적 시스템 관리 System Management 안정적인 시스템의 운영 및 관리 체계적인 관리로 시스템성능 최적화 Prevention Service 정기점검으로 시스템 장애 예방 적극적인 서비스로 고객 만족 극대화 Fast 장애발생 시 신속한 장애 처리

POWER+ UPS Maintenance Organization Chart 현장처리/결함복구 데이터기록관리 부품수급 제품수리 생산본부 기술본부 현장자료 분석조치 기술 지원 1팀 연구소 생산 관리팀 기술 지원 2팀 시스템개발팀 품질 관리팀 현장 관리팀 H/W 개발팀 시험 운영팀 기술본부 생산본부 연구소 양산 개발팀 유지보수지원, 각 채널 유지보수교육, 각 채널 현장 유지보수 결과 기록관리 결함품목에 대한 결함 분석 및 조치 S/W, H/W 결함에 대한 결함 분석 지원으로 중복 결함 방지

POWER+ UPS Maintenance Channel and method YES 본사보고/기록 Customer Report 장애접수 k 해당 채널 상황발생 (수도권, 지방) 결함 통보 전화처리 장애처리완료 NO 상황원인 파악 및 대책수립 SITE 방문 결함복구 (Spare part) 장애증상에 대한 기술검토 본사기록/관리 Customer Report - 전국적으로 POWER+ UPS 지사에 전 품목 Spare part 보유 - 거점지역(채널)에 POWER+ UPS 교육이수를 완료한 전담 엔지니어 보유 - 각 장비 별 상태를 예방 점검 (무 장애/ 연중 무휴의 정보 시스템 제공) - 철저한 기술지원 및 완벽한 유지보수 제공 - 시스템 설치 및 검수 완료 즉시 시험운용 기간을 거친 후 12개월간 무상 정비실시 - 장애 발생 통보 후 12시간 이내(업무 시간 내) 응답 후 72시간 이내 장애처리(선 조치, 후 보고) - 시스템 운영에 필요한 기술자료를 제공 (요청 사항 또는 시스템의 점검을 병행)

POWER+ UPS Maintenance Channel and method 정기점검 기본데이터 측정 및 UPS Calibration UPS 본사 보고 기술검토 및 기록관리 Customer Report 지속적인 UPS 시스템 최적화를 위해 UPS 전반에 대한 기능 TEST 및 발생 가능 한 장애요인 제거 등으로 DOWN TIME을 최소화 하고, 이에 따른 수리 또는 교체 , Calibration 등 시스템 사용 효율을 극대화 UPS 주변환경 청결상태 유지 및 시스템 상태를 쉽게 파악하기 위해 점겸결과(고서)를 제출 설치환경

POWER+ UPS Maintenance Check List

POWER+ UPS Maintenance Channel and method ㈜에스앤지파워 기술지원 팀장 오시훈(010 -7106 -5935), 선임 이철(010 -5068 -6235) 외 6명 서울 경기남부 경기북부 충청 경북 서울, 경기 델타시스템 (대전) 태진인포텍, 유투넷, 세텍(포항) 류제성 이사 010 -8220 열림데이타시스템 대전 두빛정보, 아이커머 제이아이엔지, 스타프리마 진텍닷컴, 예성엔지니어링 한산씨엔에스, 미소정보 아바시스템즈, 나솔 (NASOL) 인성정보, 다에스라인 오토케어시스템 일선엠크레프트 다빈 네트윅스 전라 포항 경남 영창비엔티 김경섭 부장 010 -7654 -7200 전주 이동일 소장 010 -3729 -8400 울산 손병수 차장 010 -4710 -9570 해일정보 (전주) 박우균 차장 010 -9638 -2562 유시스 (울산) 손현수 010 -4543 -0534

POWER+ 인증 & Reference Sites 시스템 인증 국제 표준에 정의된 가장 안정된 표준시스템 개발 (Parallel redundant module UPS) International Standard = IEC 62040 추천모델 이스라엘 표준연구소 인증 – 대덕 한국표준연구소와 상호인증( 글로벌네트워크 ) UPS 관련 ISO 9001: 2000 인증 해외 Reference Sites GE Healthcare – 납품, 이스라엘 해군 인증 군납 IAIelta 인증 납품 – 이스라엘의 세계적인 우주항공 제조업체 Telrad networks – 이스라엘 통신 기업 인증 납품 그 외 Alcatel ( 통신 ), ELTA electronics ( 항공 ), 영국 HP, BT ( 브리티시 텔레콤 )알스톰. Unilever, ING DIRECT, 영국 육군, 공군 등 대전 정부 통합 전산 센터 국내 Reference Sites • 공공 – 대전-정부통합전산센터, 국민연금관리공단, 영암 F 1경기장, 파주시청, 대전-구로 KTX관제센터, KIST 등 • 제조 – 현대중공업, LG전자(창원), 동국제강, 대한조선, 삼양사 , 호남석유 , 삼성중공업 등 • 유통 – 롯데백화점, 이마트, 한세실업, 창명해운 등 • IT – 삼성SDS, 신세계I&C, 한일정보통신 등 • 금융 – 상호저축은행, 여신거래금융협회, 에이스 아메리카 화재보험 등 삼양사 데이터 센타 롯데 마트

POWER+ 인증 & Reference Sites

Thank you 회사소개서 (주) 에스앤지파워
