목 차 지리정보시스템 GIS 연구소 목 GIS의 정의

목 차 지리정보시스템(GIS)연구소

목 • GIS의 정의 및 개요 GIS의 활용 GIS의 H/W 및 S/W의 구성 지구좌표계 및 좌표변환 2. 공간자료 일반 – – – • 차 차 1. GIS의 기초 – – • 목 공간자료 획득 및 편집 (자료구조, Data Format, 황공사진측량, GPS) 공간자료 분석 및 처리 (Image Processing, Spatial Analysis) 공간 데이터 베이스 ( Data Modelling, Spatial DB, SDBMS, Query) 3. GIS 관련 기법들 – – – 자동지도제작 (Automated Mapping) 시설물관리 (Facility Management) 원격탐사 (Remote Sensing) 지구좌표시스템 (Global Positioning System) 망 분석 (Network Analysis) 지리정보시스템(GIS)연구소

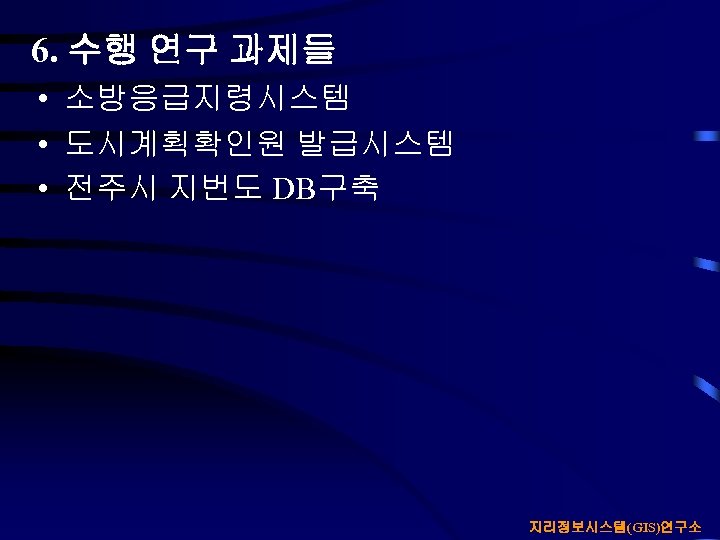

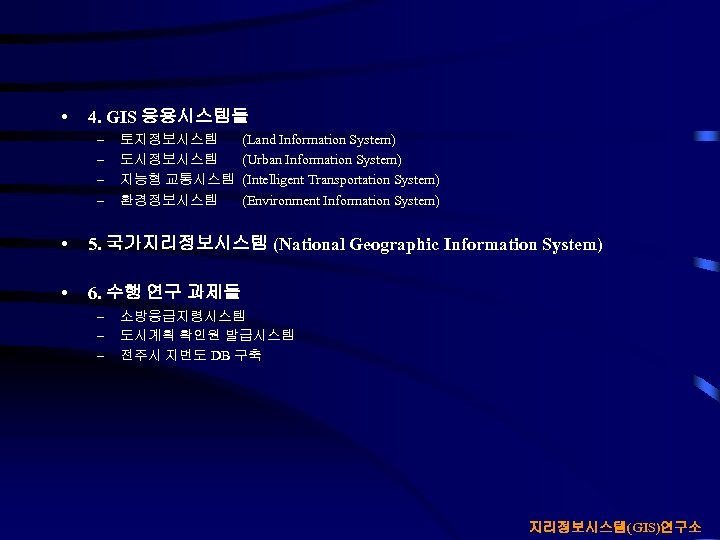

• 4. GIS 응용시스템들 – – 토지정보시스템 도시정보시스템 지능형 교통시스템 환경정보시스템 (Land Information System) (Urban Information System) (Intelligent Transportation System) (Environment Information System) • 5. 국가지리정보시스템 (National Geographic Information System) • 6. 수행 연구 과제들 – – – 소방응급지령시스템 도시계획 확인원 발급시스템 전주시 지번도 DB 구축 지리정보시스템(GIS)연구소

1. GIS의 기초 지리정보시스템(GIS)연구소

1 -1. GIS의 정의 및 개요 • GIS(Geographic Information System) 지상과 지하의 각종 시설물 과 자연 현상에 대한 정보를 컴퓨터 데이터로 변환하여 현황파악과 공간분석에 이용하는 종합적인 시스템 GIS 개념도 지리정보시스템(GIS)연구소

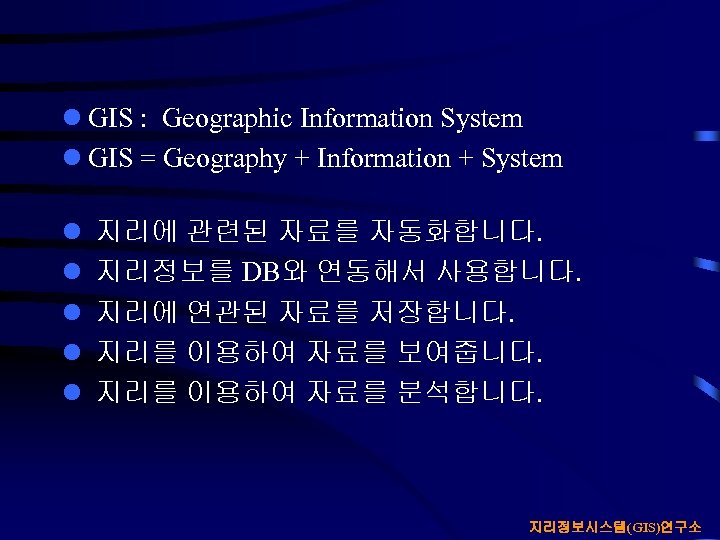

l GIS : Geographic Information System l GIS = Geography + Information + System l l l 지리에 관련된 자료를 자동화합니다. 지리정보를 DB와 연동해서 사용합니다. 지리에 연관된 자료를 저장합니다. 지리를 이용하여 자료를 보여줍니다. 지리를 이용하여 자료를 분석합니다. 지리정보시스템(GIS)연구소

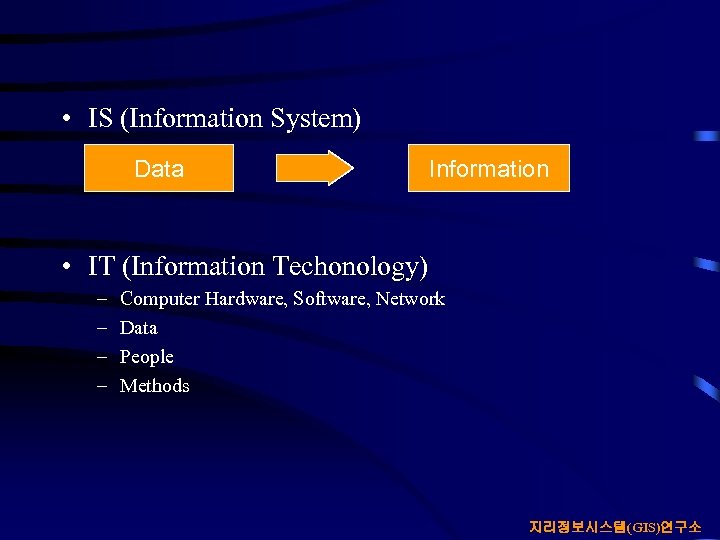

• IS (Information System) Data Information • IT (Information Techonology) – – Computer Hardware, Software, Network Data People Methods 지리정보시스템(GIS)연구소

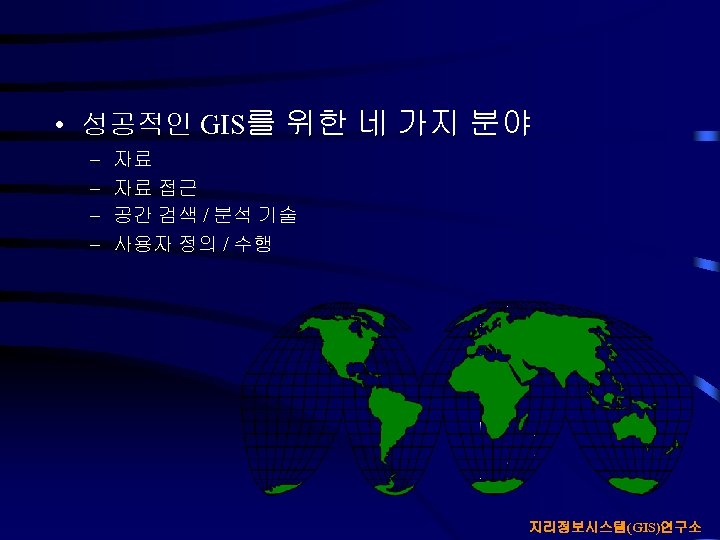

• 성공적인 GIS를 위한 네 가지 분야 – – 자료 자료 접근 공간 검색 / 분석 기술 사용자 정의 / 수행 지리정보시스템(GIS)연구소

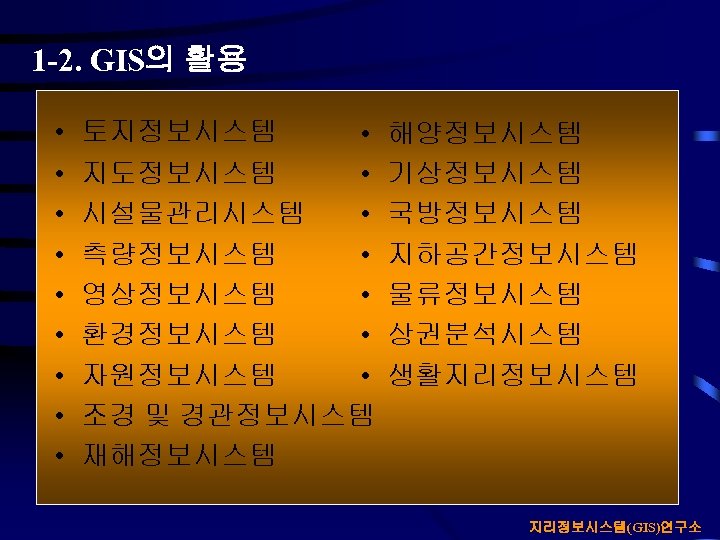

1 -2. GIS의 활용 • • • 토지정보시스템 • 지도정보시스템 • 시설물관리시스템 • 측량정보시스템 • 영상정보시스템 • 환경정보시스템 • 자원정보시스템 • 조경 및 경관정보시스템 재해정보시스템 해양정보시스템 기상정보시스템 국방정보시스템 지하공간정보시스템 물류정보시스템 상권분석시스템 생활지리정보시스템(GIS)연구소

환경정보시스템 해양정보시스템 교통정보시스템 시설물관리시스템 지리정보시스템(GIS)연구소

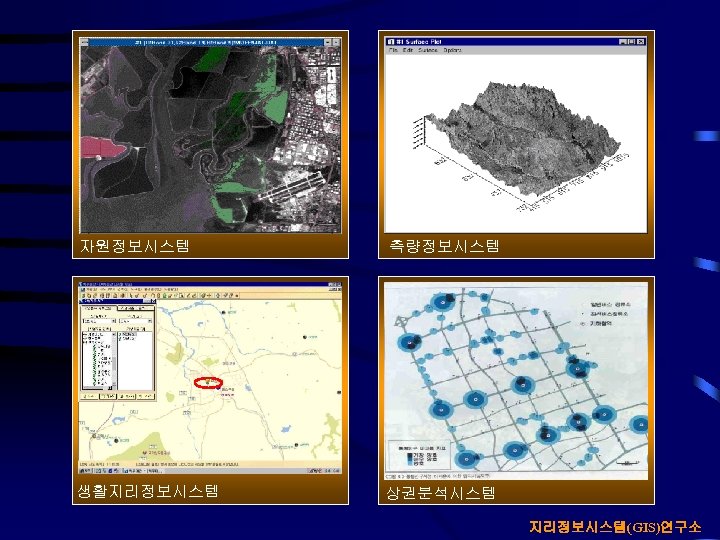

자원정보시스템 측량정보시스템 생활지리정보시스템 상권분석시스템 지리정보시스템(GIS)연구소

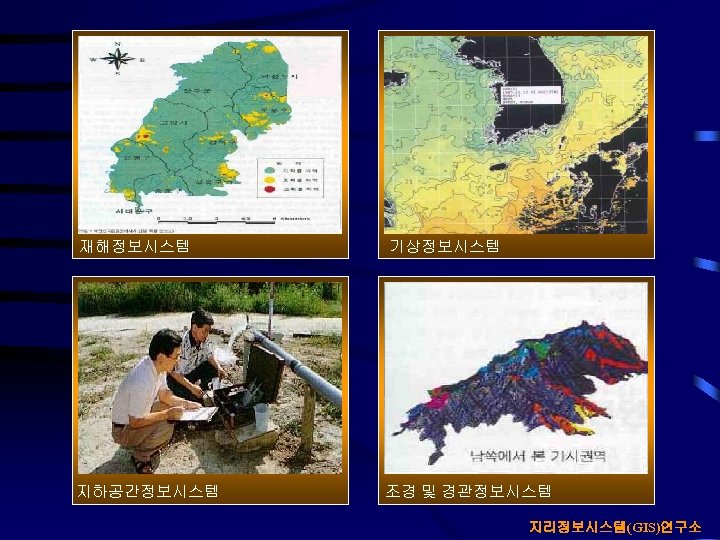

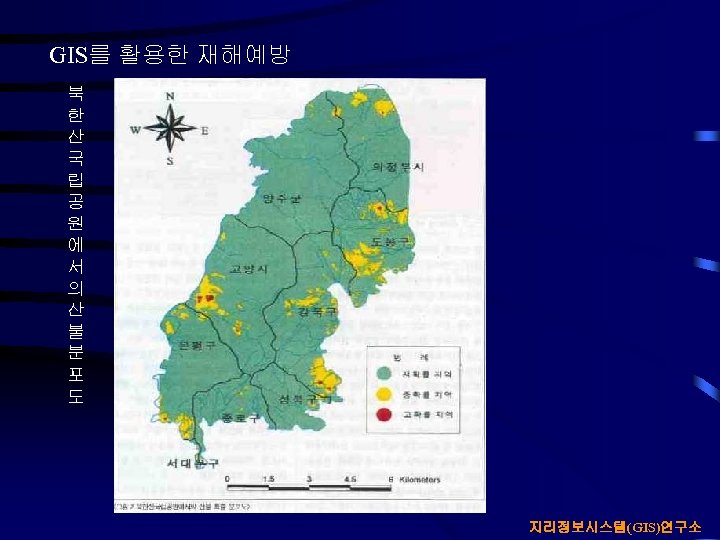

재해정보시스템 기상정보시스템 지하공간정보시스템 조경 및 경관정보시스템 지리정보시스템(GIS)연구소

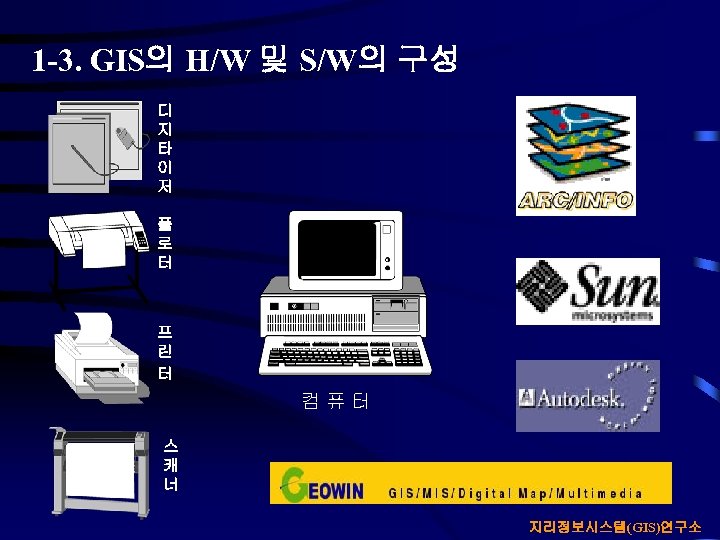

1 -3. GIS의 H/W 및 S/W의 구성 디 지 타 이 저 플 로 터 프 린 터 컴퓨터 스 캐 너 지리정보시스템(GIS)연구소

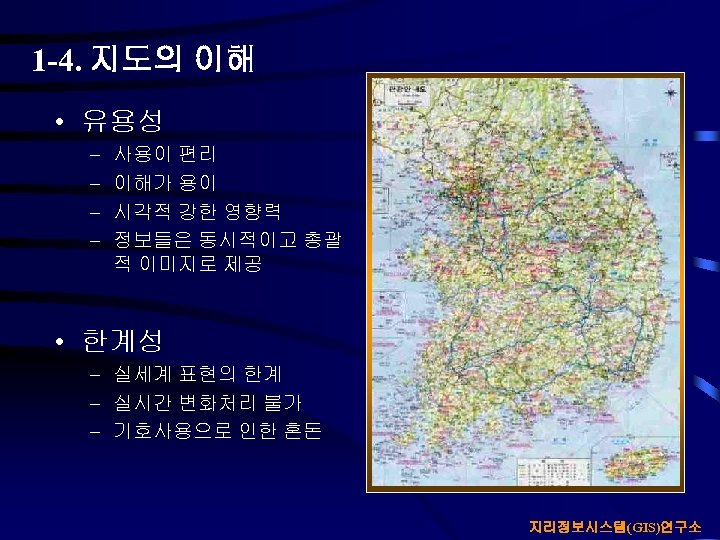

1 -4. 지도의 이해 • 유용성 – – 사용이 편리 이해가 용이 시각적 강한 영향력 정보들은 동시적이고 총괄 적 이미지로 제공 • 한계성 – 실세계 표현의 한계 – 실시간 변화처리 불가 – 기호사용으로 인한 혼돈 지리정보시스템(GIS)연구소

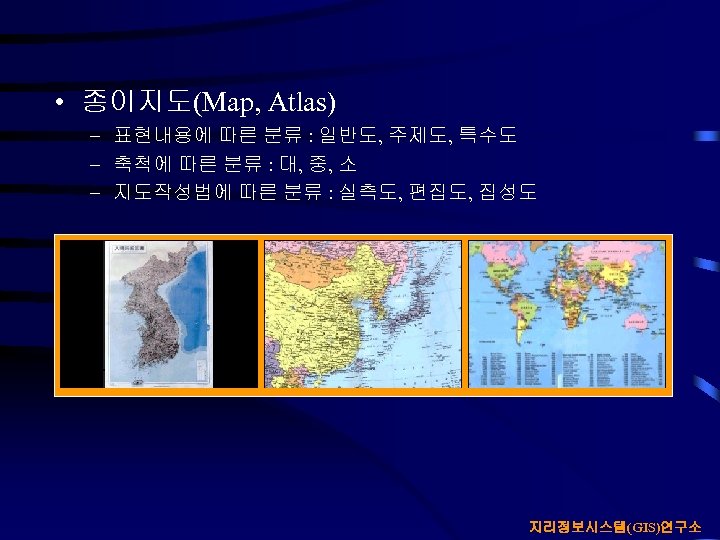

• 종이지도(Map, Atlas) – 표현내용에 따른 분류 : 일반도, 주제도, 특수도 – 축척에 따른 분류 : 대, 중, 소 – 지도작성법에 따른 분류 : 실측도, 편집도, 집성도 지리정보시스템(GIS)연구소

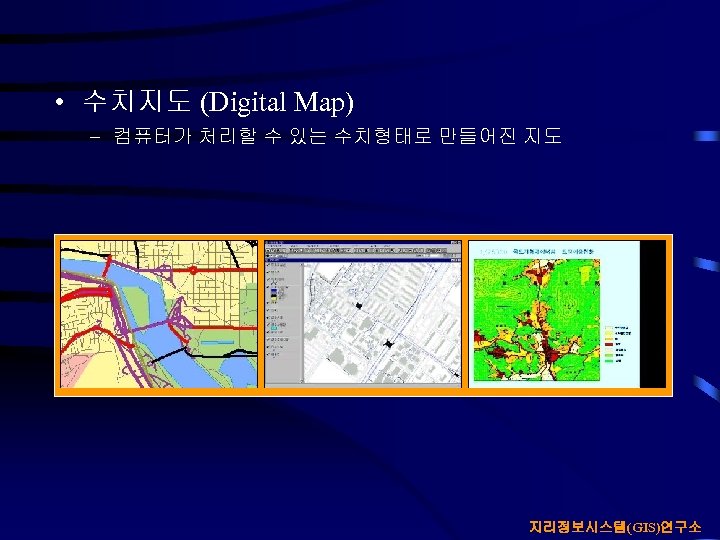

• 수치지도 (Digital Map) – 컴퓨터가 처리할 수 있는 수치형태로 만들어진 지도 지리정보시스템(GIS)연구소

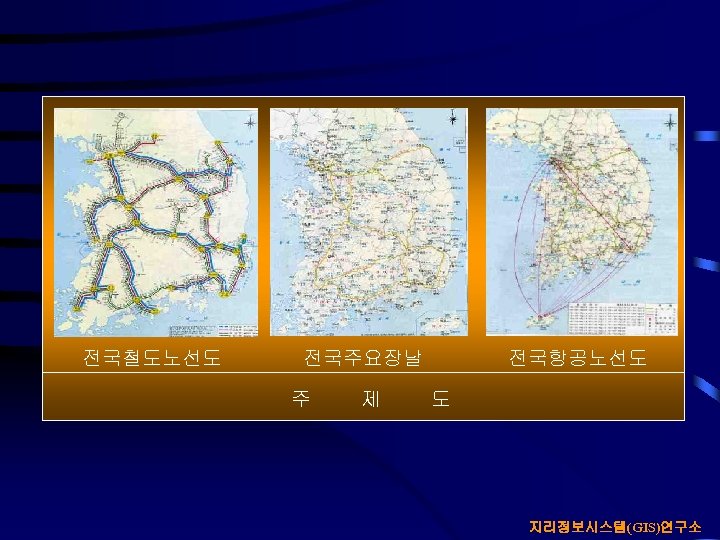

전국철도노선도 전국주요장날 주 제 전국항공노선도 도 지리정보시스템(GIS)연구소

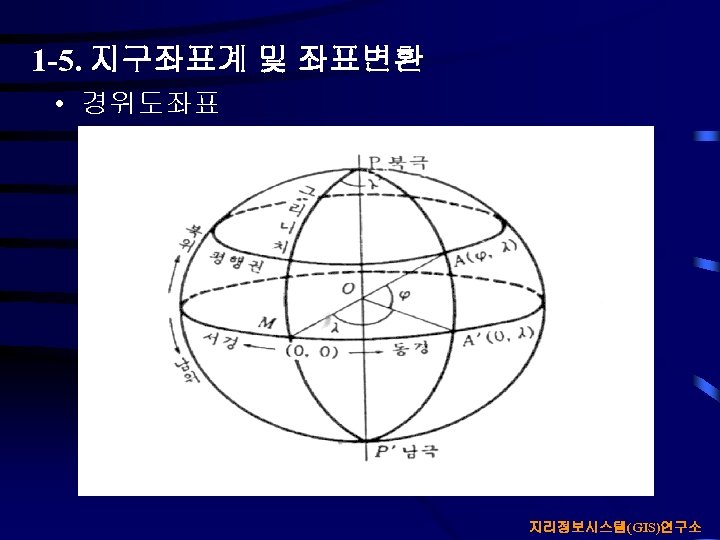

1 -5. 지구좌표계 및 좌표변환 • 경위도좌표 지리정보시스템(GIS)연구소

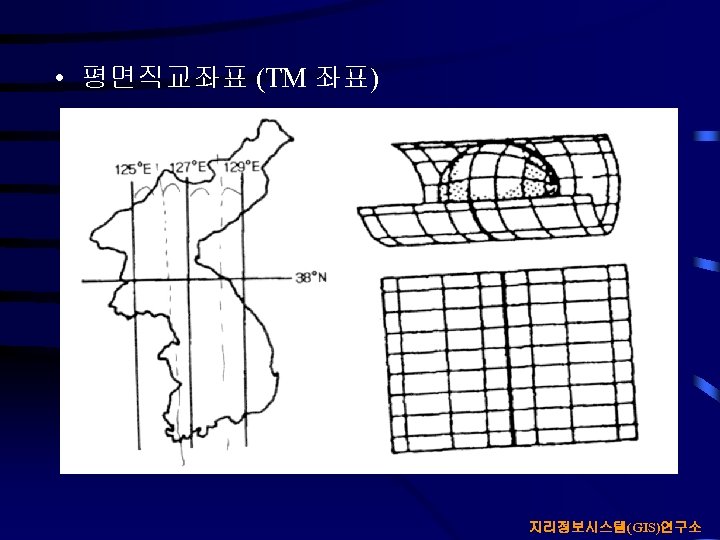

• 평면직교좌표 (TM 좌표) 지리정보시스템(GIS)연구소

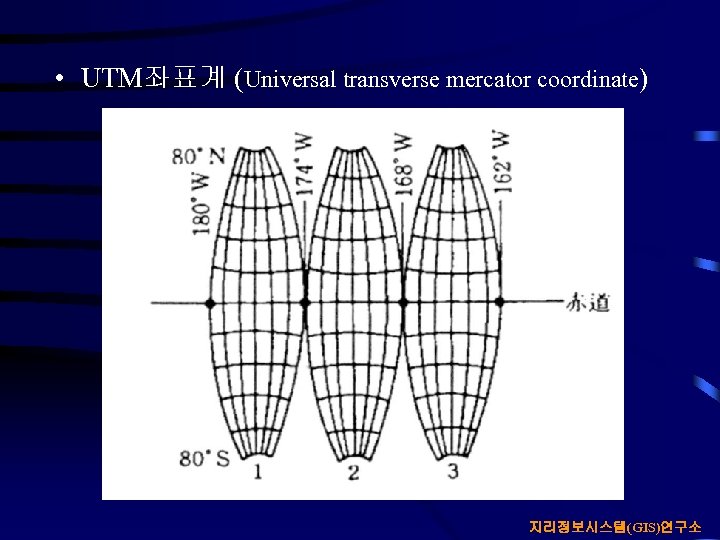

• UTM좌표계 (Universal transverse mercator coordinate) 지리정보시스템(GIS)연구소

• UPS좌표계 (Universal polar stereographic coordinate) 지리정보시스템(GIS)연구소

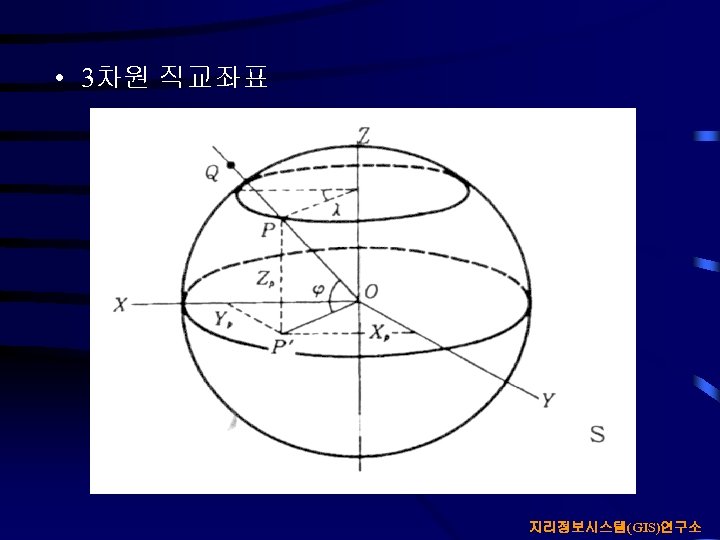

• 3차원 직교좌표 지리정보시스템(GIS)연구소

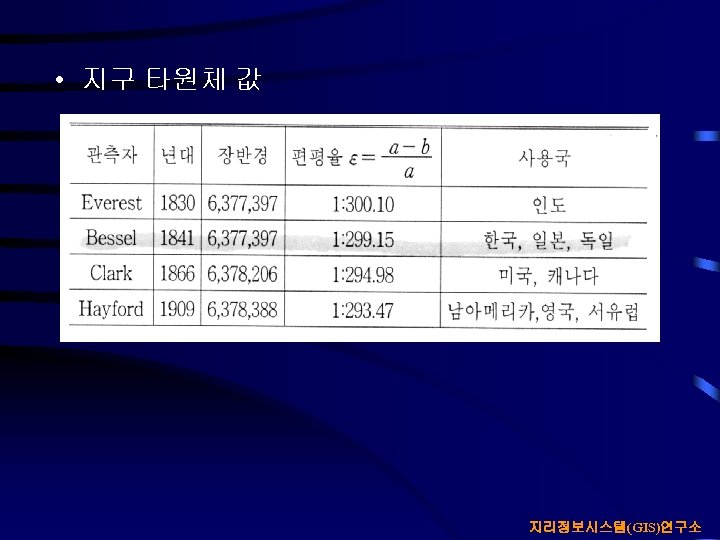

• 지구 타원체 값 지리정보시스템(GIS)연구소

• 좌표변환 – 평면직교좌표(XN, YE)로부터 경위도좌표로의 환산 지리정보시스템(GIS)연구소

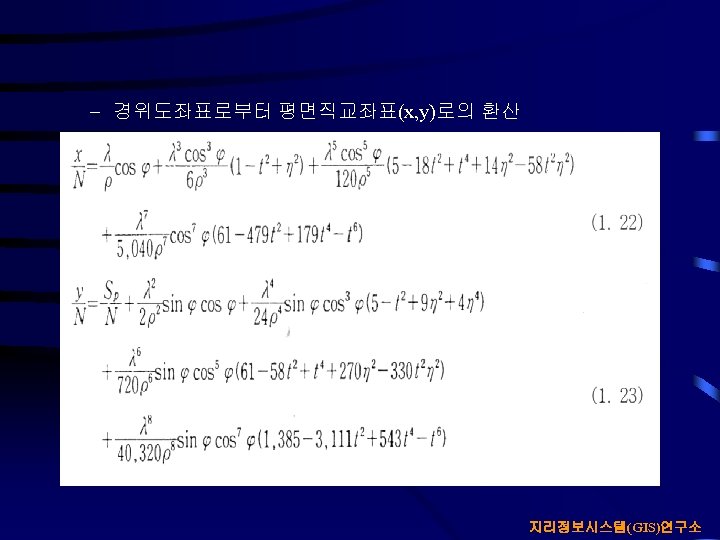

– 경위도좌표로부터 평면직교좌표(x, y)로의 환산 지리정보시스템(GIS)연구소

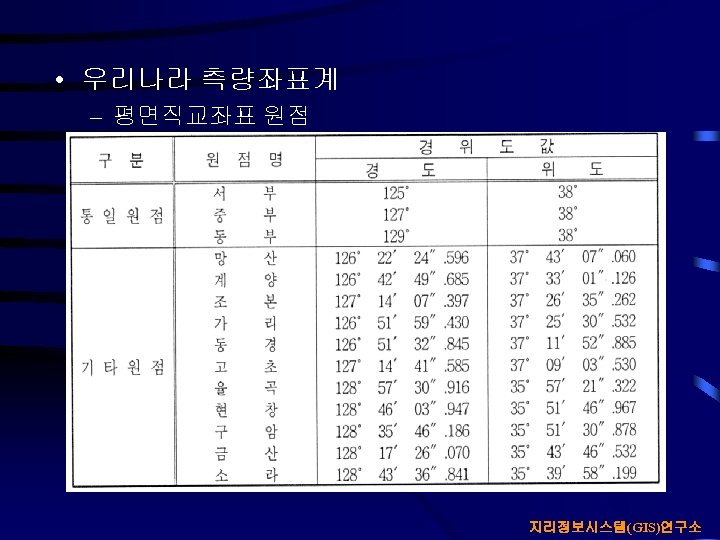

• 우리나라 측량좌표계 – 평면직교좌표 원점 지리정보시스템(GIS)연구소

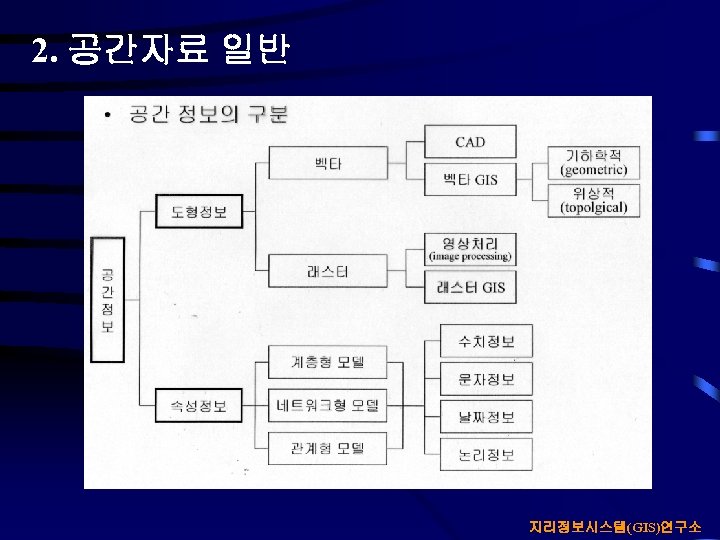

2. 공간자료 일반 지리정보시스템(GIS)연구소

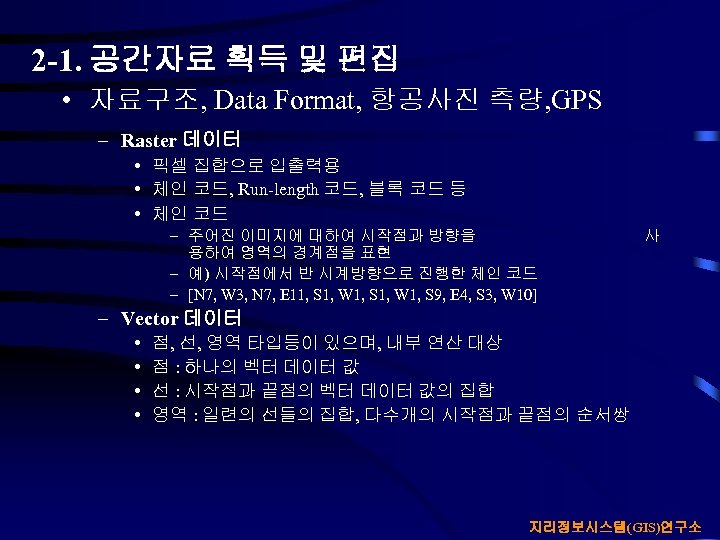

2 -1. 공간자료 획득 및 편집 • 자료구조, Data Format, 항공사진 측량, GPS – Raster 데이터 • 픽셀 집합으로 입출력용 • 체인 코드, Run-length 코드, 블록 코드 등 • 체인 코드 – 주어진 이미지에 대하여 시작점과 방향을 용하여 영역의 경계점을 표현 – 예) 시작점에서 반 시계방향으로 진행한 체인 코드 – [N 7, W 3, N 7, E 11, S 1, W 1, S 9, E 4, S 3, W 10] 사 – Vector 데이터 • • 점, 선, 영역 타입등이 있으며, 내부 연산 대상 점 : 하나의 벡터 데이터 값 선 : 시작점과 끝점의 벡터 데이터 값의 집합 영역 : 일련의 선들의 집합, 다수개의 시작점과 끝점의 순서쌍 지리정보시스템(GIS)연구소

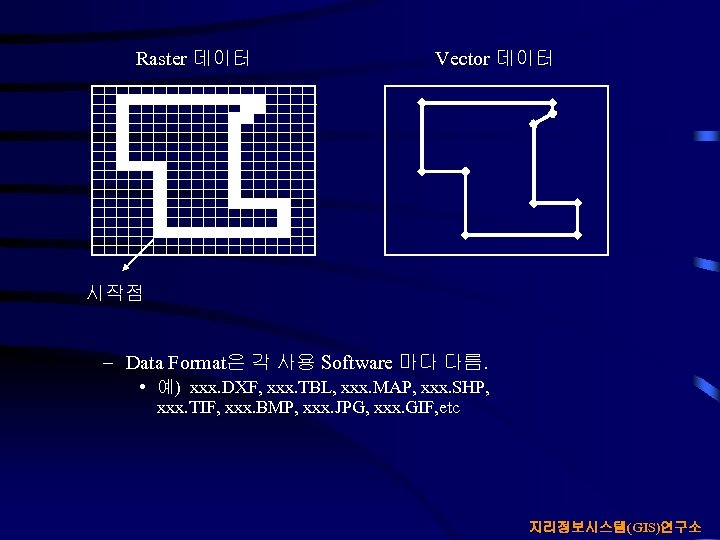

Raster 데이터 Vector 데이터 시작점 – Data Format은 각 사용 Software 마다 다름. • 예) xxx. DXF, xxx. TBL, xxx. MAP, xxx. SHP, xxx. TIF, xxx. BMP, xxx. JPG, xxx. GIF, etc 지리정보시스템(GIS)연구소

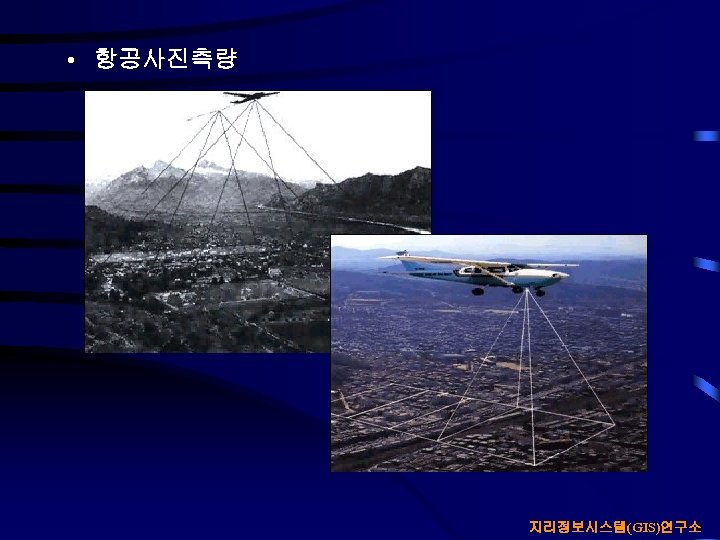

• 항공사진측량 지리정보시스템(GIS)연구소

• GPS(Global Positioning System) 지리정보시스템(GIS)연구소

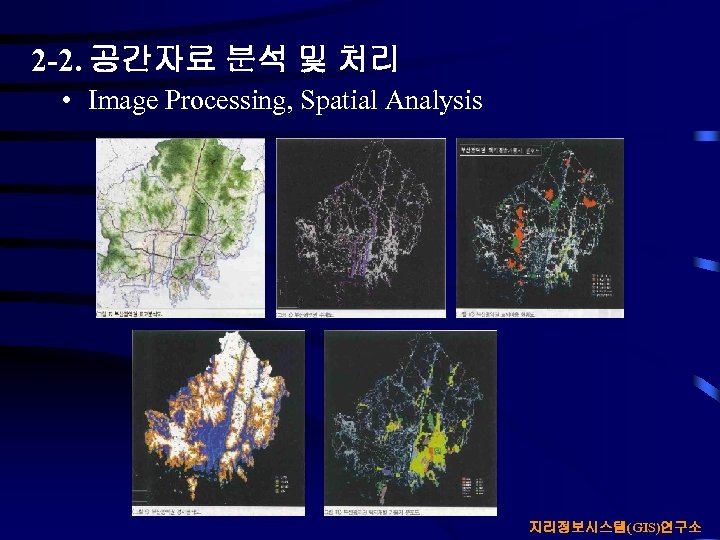

2 -2. 공간자료 분석 및 처리 • Image Processing, Spatial Analysis 지리정보시스템(GIS)연구소

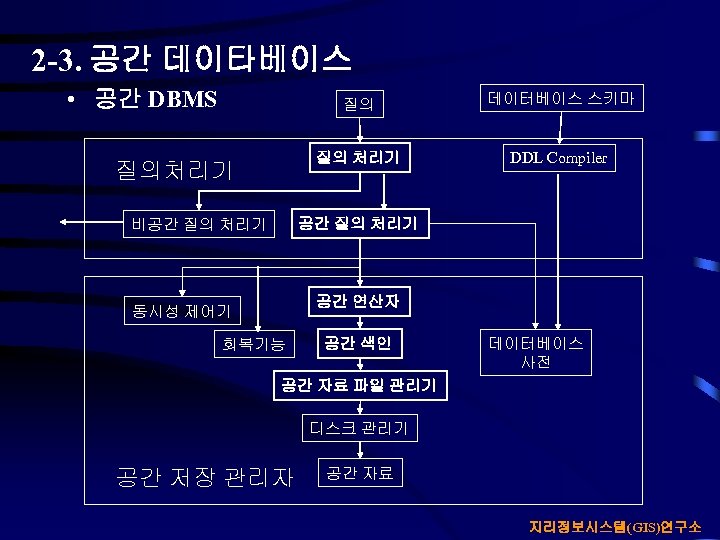

2 -3. 공간 데이타베이스 • 공간 DBMS 질의 질의 처리기 질의처리기 데이터베이스 스키마 DDL Compiler 공간 질의 처리기 비공간 질의 처리기 공간 연산자 동시성 제어기 회복기능 공간 색인 데이터베이스 사전 공간 자료 파일 관리기 디스크 관리기 공간 저장 관리자 공간 자료 지리정보시스템(GIS)연구소

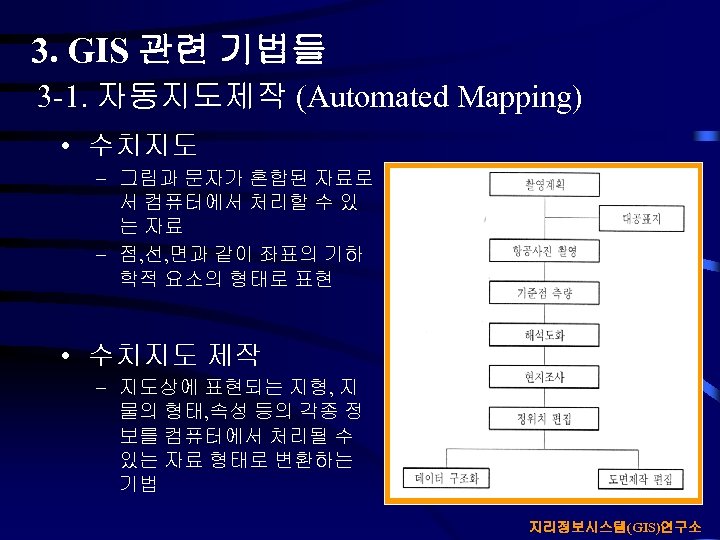

3. GIS 관련 기법들 3 -1. 자동지도제작 (Automated Mapping) • 수치지도 – 그림과 문자가 혼합된 자료로 서 컴퓨터에서 처리할 수 있 는 자료 – 점, 선, 면과 같이 좌표의 기하 학적 요소의 형태로 표현 • 수치지도 제작 – 지도상에 표현되는 지형, 지 물의 형태, 속성 등의 각종 정 보를 컴퓨터에서 처리될 수 있는 자료 형태로 변환하는 기법 지리정보시스템(GIS)연구소

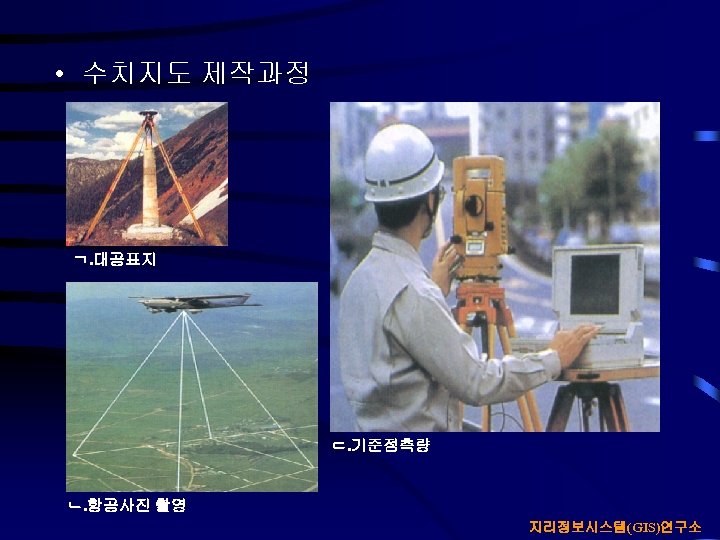

• 수치지도 제작과정 ㄱ. 대공표지 ㄷ. 기준점측량 ㄴ. 항공사진 촬영 지리정보시스템(GIS)연구소

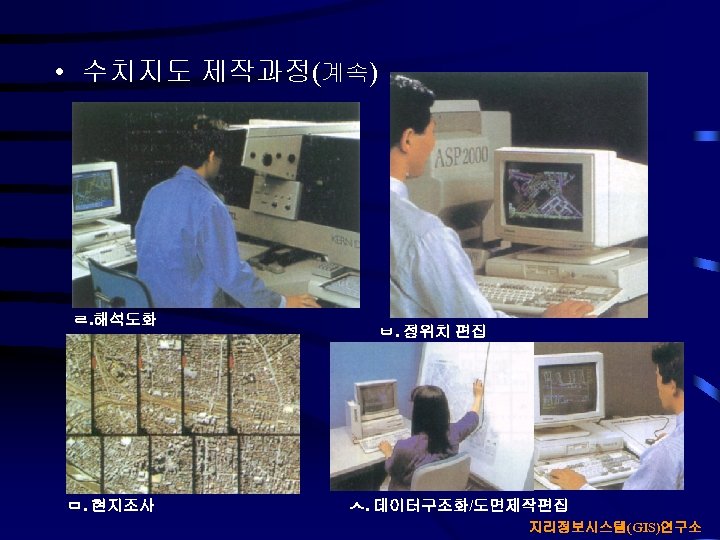

• 수치지도 제작과정(계속) ㄹ. 해석도화 ㅁ. 현지조사 ㅂ. 정위치 편집 ㅅ. 데이터구조화/도면제작편집 지리정보시스템(GIS)연구소

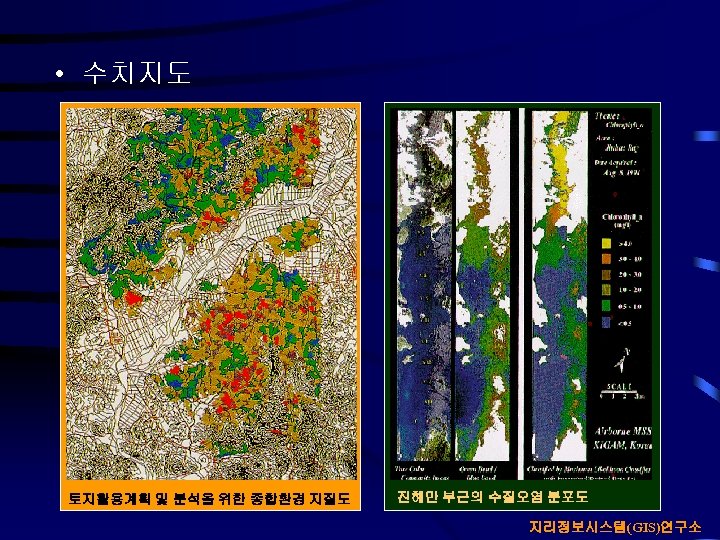

• 수치지도 토지활용계획 및 분석을 위한 종합환경 지질도 진해만 부근의 수질오염 분포도 지리정보시스템(GIS)연구소

3 -2. 시설물관리 (Facility Management) 지리정보시스템(GIS)연구소

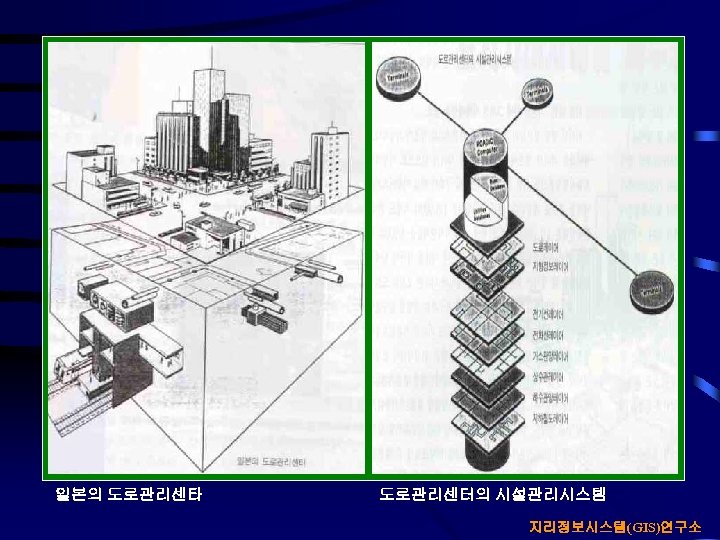

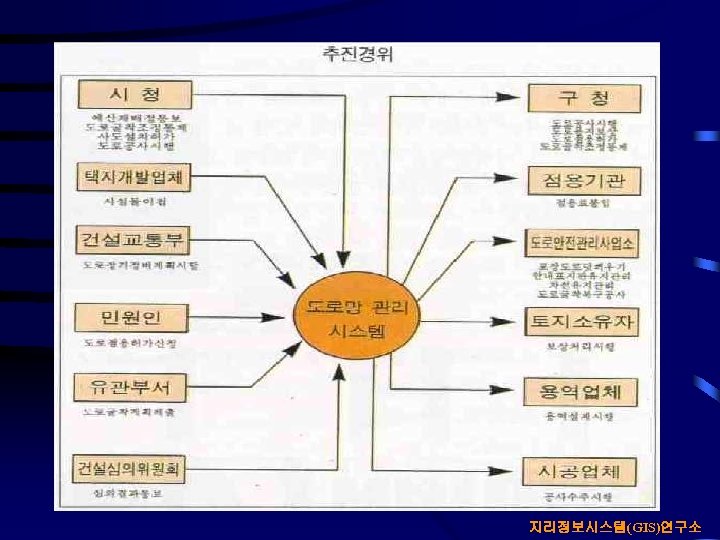

일본의 도로관리센타 도로관리센터의 시설관리시스템 지리정보시스템(GIS)연구소

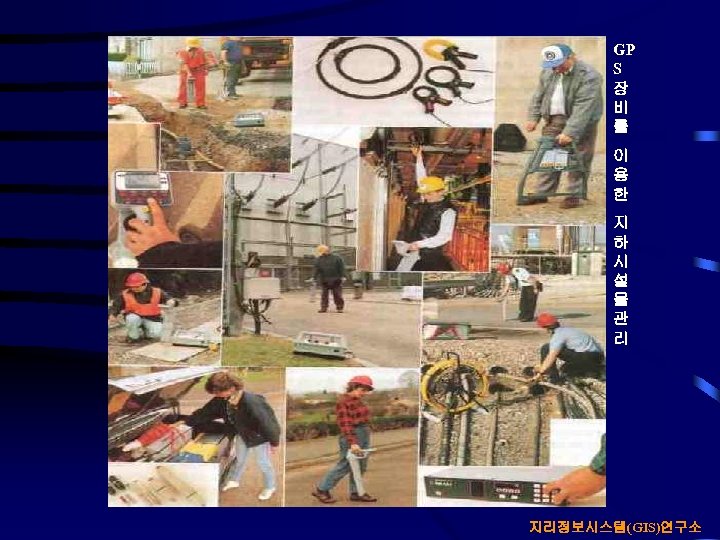

GP S 장 비 를 이 용 한 지 하 시 설 물 관 리 지리정보시스템(GIS)연구소

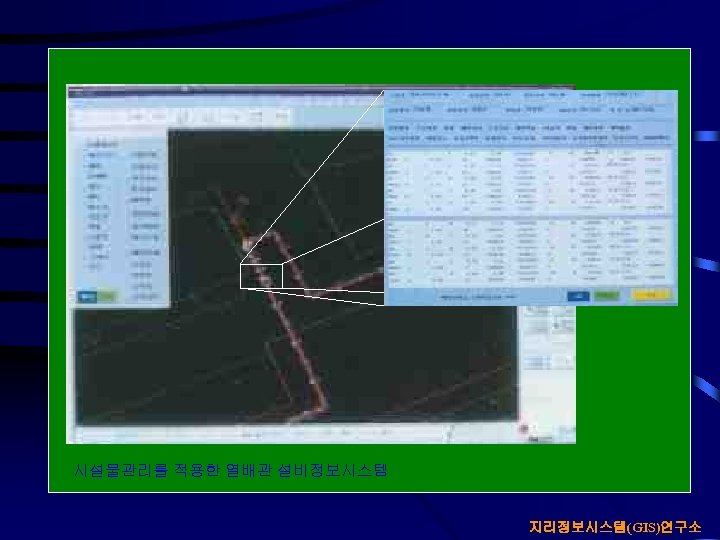

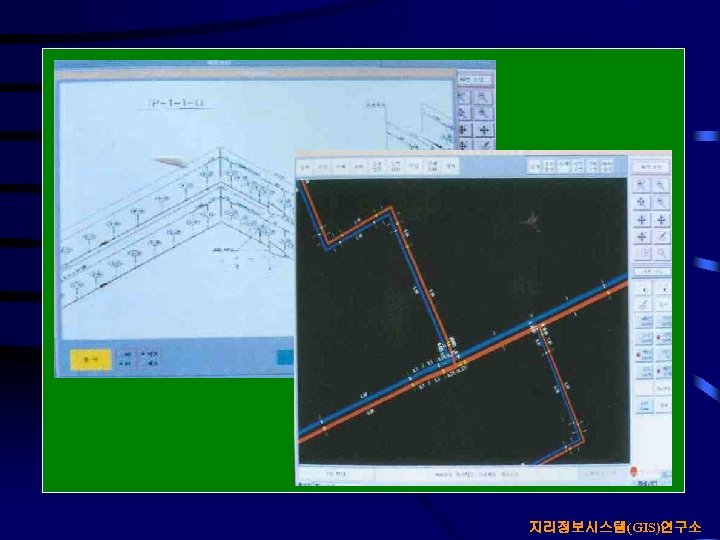

시설물관리를 적용한 열배관 설비정보시스템 지리정보시스템(GIS)연구소

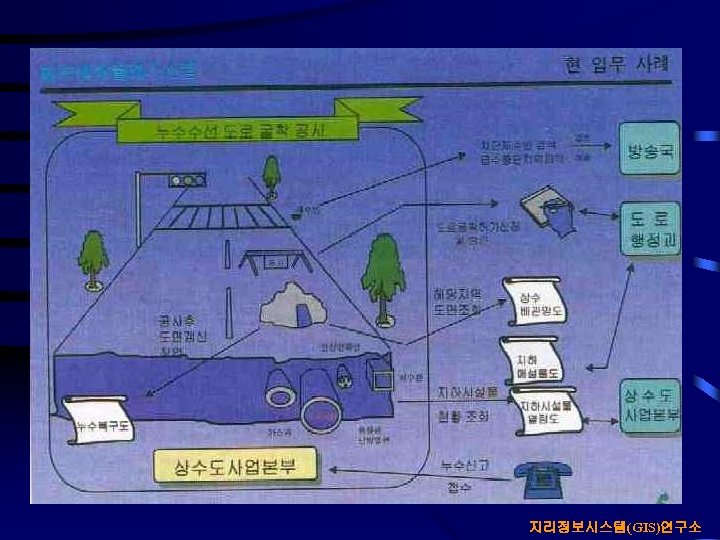

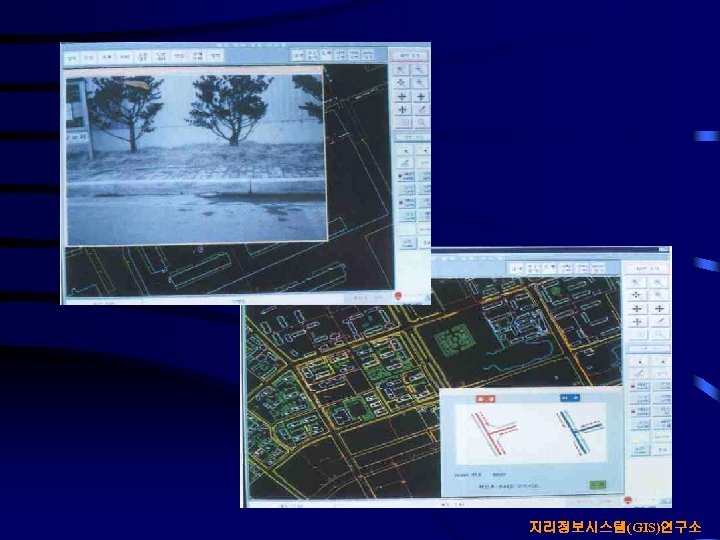

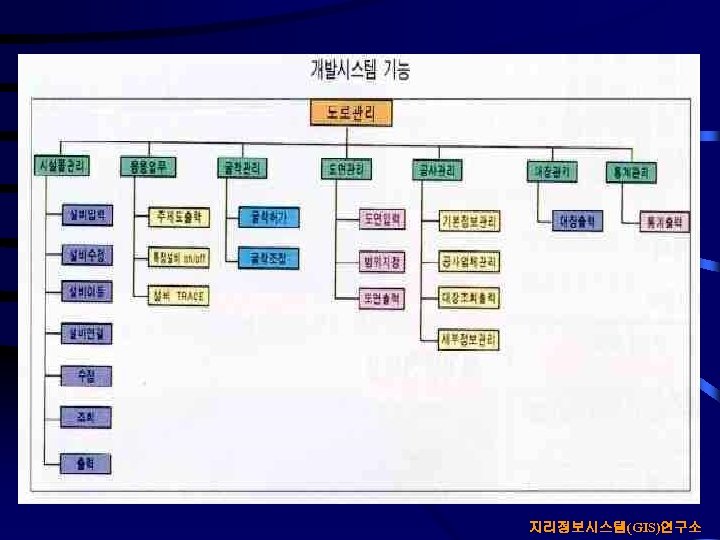

지리정보시스템(GIS)연구소

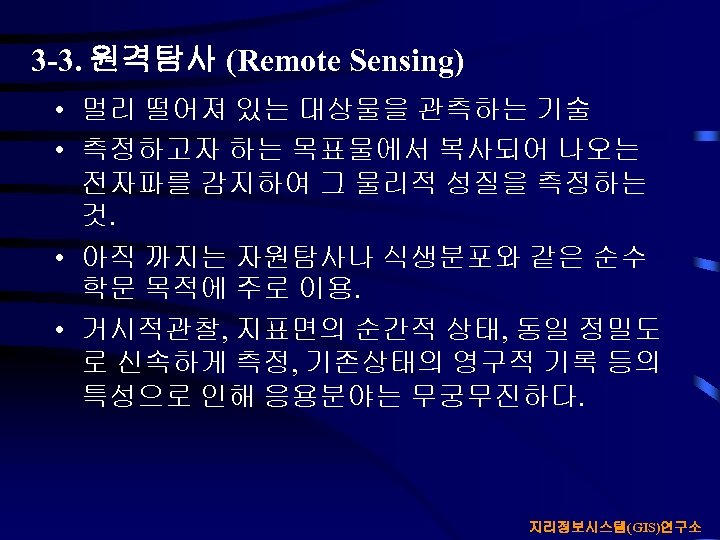

3 -3. 원격탐사 (Remote Sensing) • 멀리 떨어져 있는 대상물을 관측하는 기술 • 측정하고자 하는 목표물에서 복사되어 나오는 전자파를 감지하여 그 물리적 성질을 측정하는 것. • 아직 까지는 자원탐사나 식생분포와 같은 순수 학문 목적에 주로 이용. • 거시적관찰, 지표면의 순간적 상태, 동일 정밀도 로 신속하게 측정, 기존상태의 영구적 기록 등의 특성으로 인해 응용분야는 무궁무진하다. 지리정보시스템(GIS)연구소

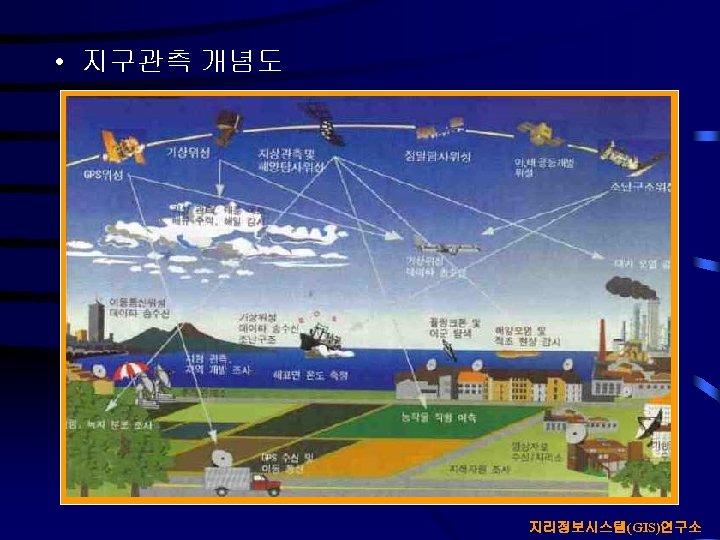

• 지구관측 개념도 지리정보시스템(GIS)연구소

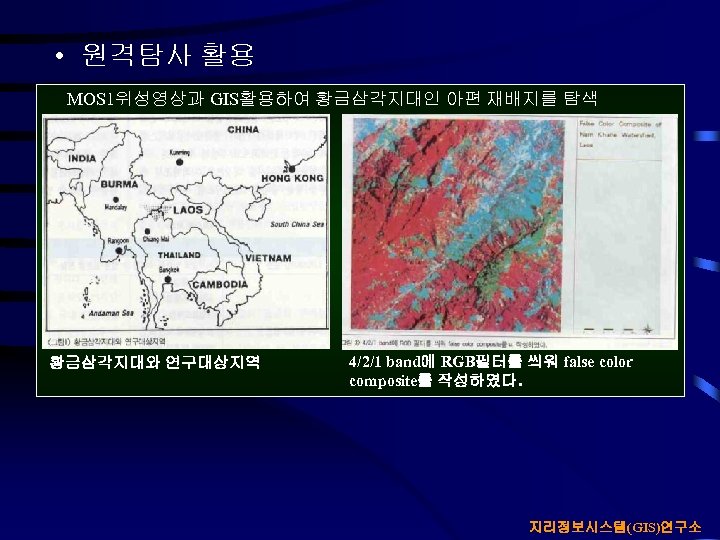

• 원격탐사 활용 MOS 1위성영상과 GIS활용하여 황금삼각지대인 아편 재배지를 탐색 황금삼각지대와 연구대상지역 4/2/1 band에 RGB필터를 씌워 false color composite를 작성하였다. 지리정보시스템(GIS)연구소

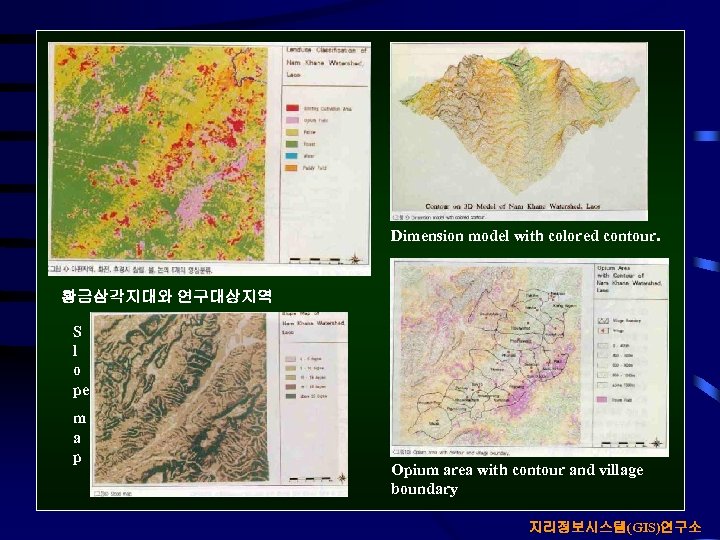

Dimension model with colored contour. 황금삼각지대와 연구대상지역 S l o pe m a p Opium area with contour and village boundary 지리정보시스템(GIS)연구소

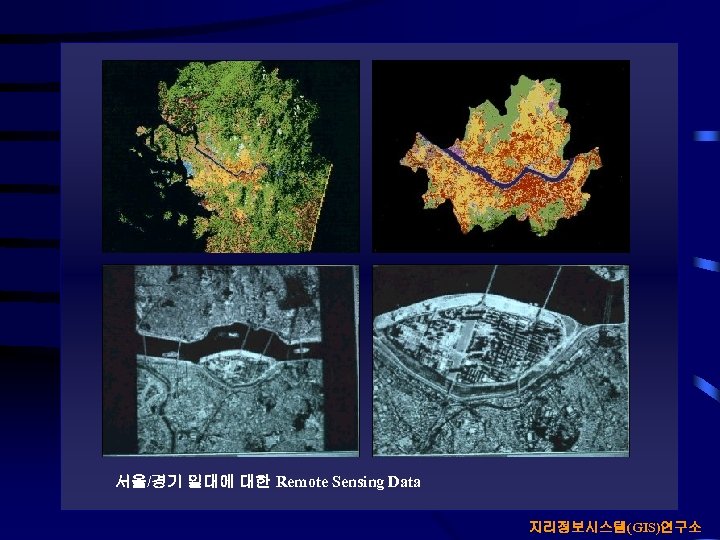

서울/경기 일대에 대한 Remote Sensing Data 지리정보시스템(GIS)연구소

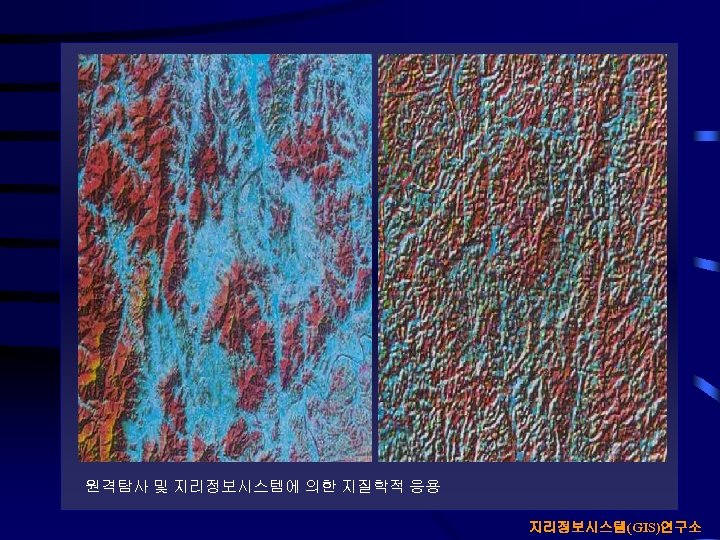

원격탐사 및 지리정보시스템에 의한 지질학적 응용 지리정보시스템(GIS)연구소

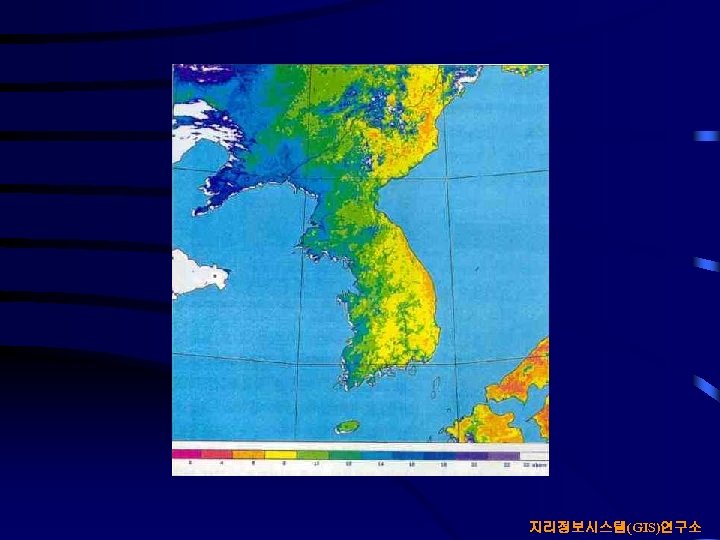

1997년 10월 10일의 표면수온 분포도 지리정보시스템(GIS)연구소

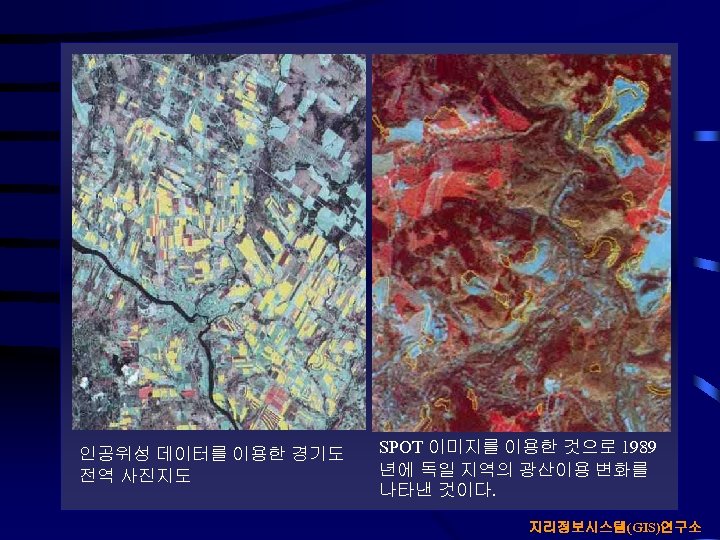

인공위성 데이터를 이용한 경기도 전역 사진지도 SPOT 이미지를 이용한 것으로 1989 년에 독일 지역의 광산이용 변화를 나타낸 것이다. 지리정보시스템(GIS)연구소

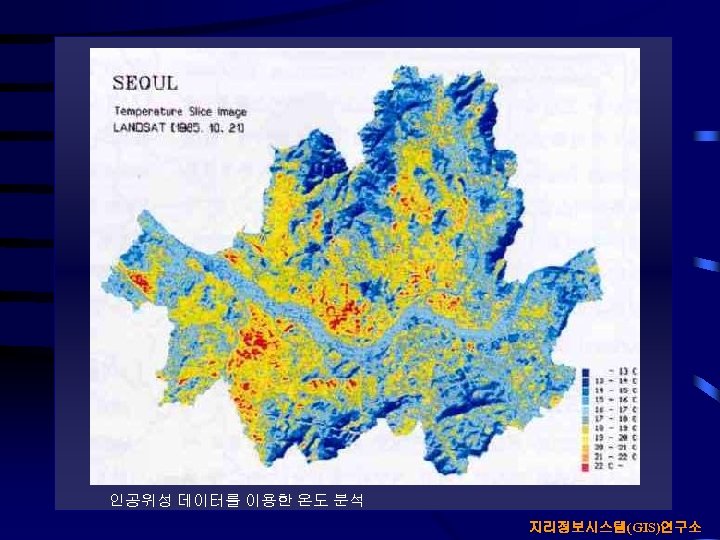

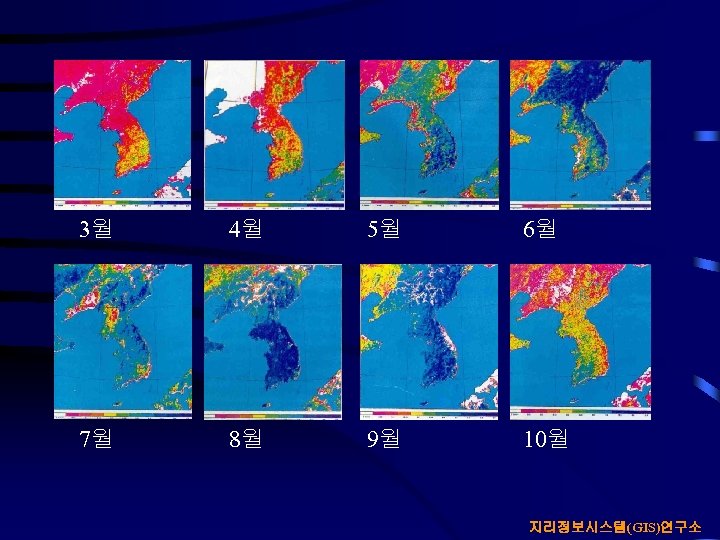

인공위성 데이터를 이용한 온도 분석 지리정보시스템(GIS)연구소

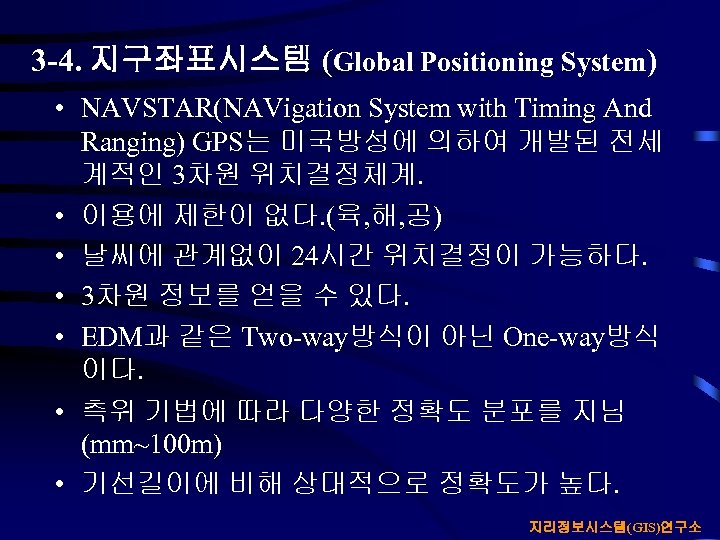

3 -4. 지구좌표시스템 (Global Positioning System) • NAVSTAR(NAVigation System with Timing And Ranging) GPS는 미국방성에 의하여 개발된 전세 계적인 3차원 위치결정체계. • 이용에 제한이 없다. (육, 해, 공) • 날씨에 관계없이 24시간 위치결정이 가능하다. • 3차원 정보를 얻을 수 있다. • EDM과 같은 Two-way방식이 아닌 One-way방식 이다. • 측위 기법에 따라 다양한 정확도 분포를 지님 (mm~100 m) • 기선길이에 비해 상대적으로 정확도가 높다. 지리정보시스템(GIS)연구소

• GIS / GPS 지리정보시스템(GIS)연구소

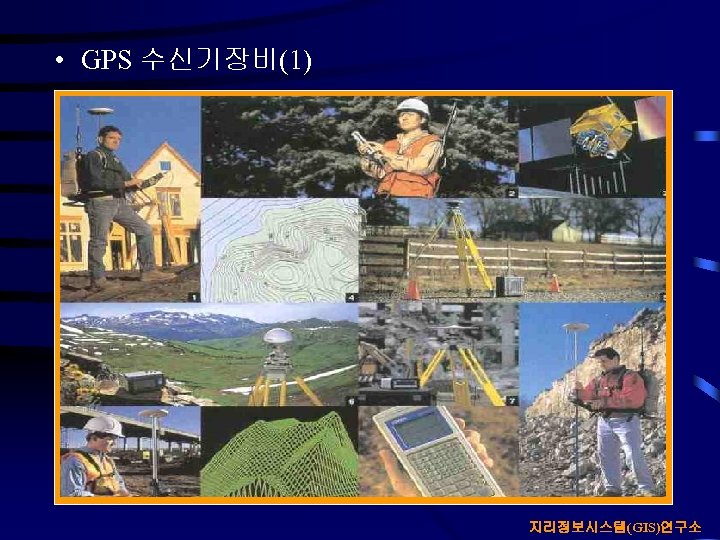

• GPS 수신기장비(1) 지리정보시스템(GIS)연구소

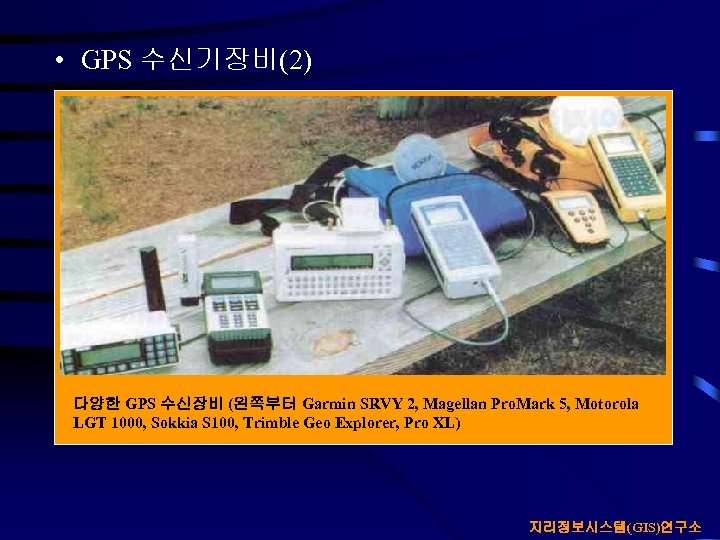

• GPS 수신기장비(2) 다양한 GPS 수신장비 (왼쪽부터 Garmin SRVY 2, Magellan Pro. Mark 5, Motorola LGT 1000, Sokkia S 100, Trimble Geo Explorer, Pro XL) 지리정보시스템(GIS)연구소

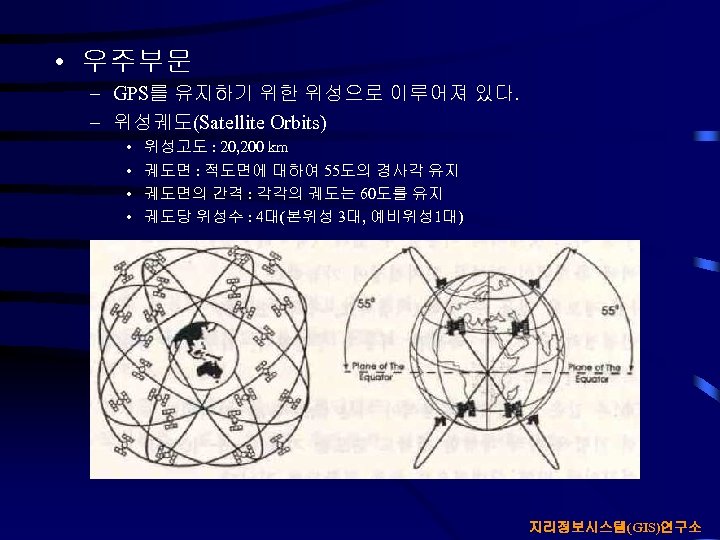

• 우주부문 – GPS를 유지하기 위한 위성으로 이루어져 있다. – 위성궤도(Satellite Orbits) • • 위성고도 : 20, 200 km 궤도면 : 적도면에 대하여 55도의 경사각 유지 궤도면의 간격 : 각각의 궤도는 60도를 유지 궤도당 위성수 : 4대(본위성 3대, 예비위성 1대) 지리정보시스템(GIS)연구소

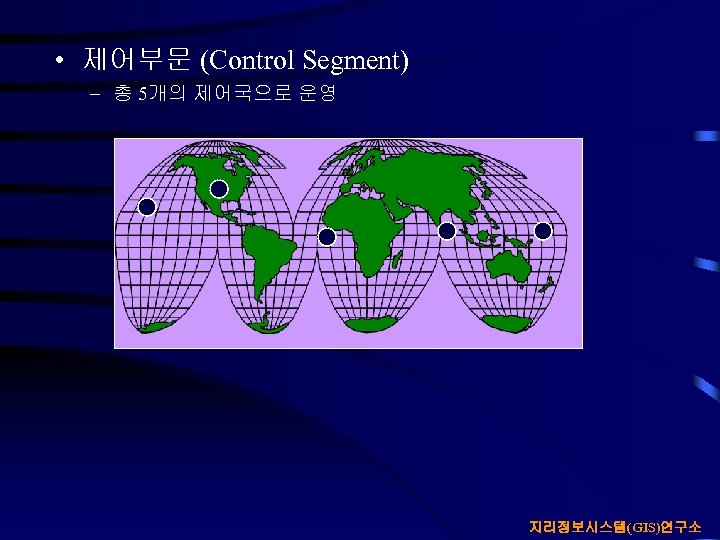

• 제어부문 (Control Segment) – 총 5개의 제어국으로 운영 지리정보시스템(GIS)연구소

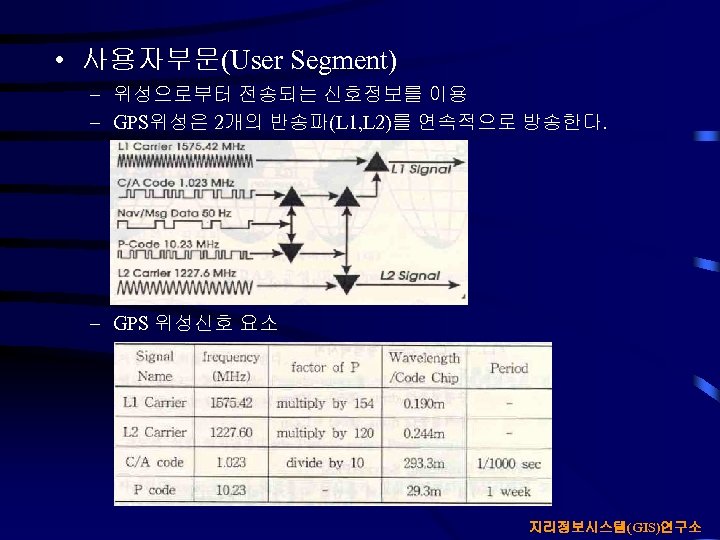

• 사용자부문(User Segment) – 위성으로부터 전송되는 신호정보를 이용 – GPS위성은 2개의 반송파(L 1, L 2)를 연속적으로 방송한다. – GPS 위성신호 요소 지리정보시스템(GIS)연구소

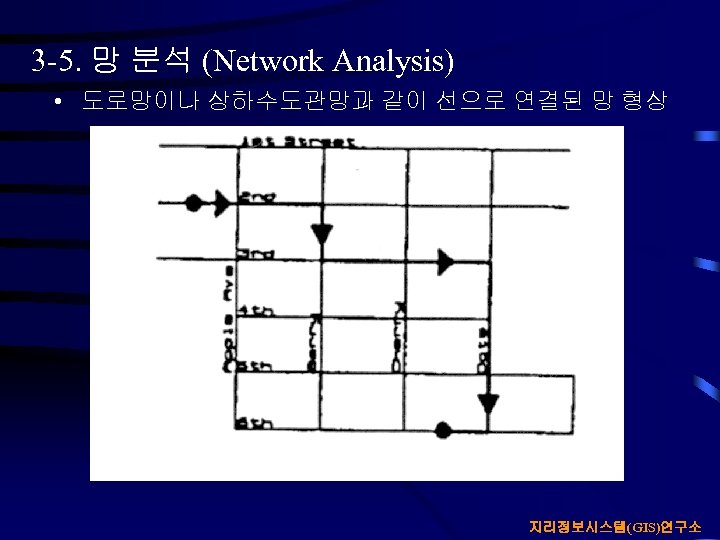

3 -5. 망 분석 (Network Analysis) • 도로망이나 상하수도관망과 같이 선으로 연결된 망 형상 지리정보시스템(GIS)연구소

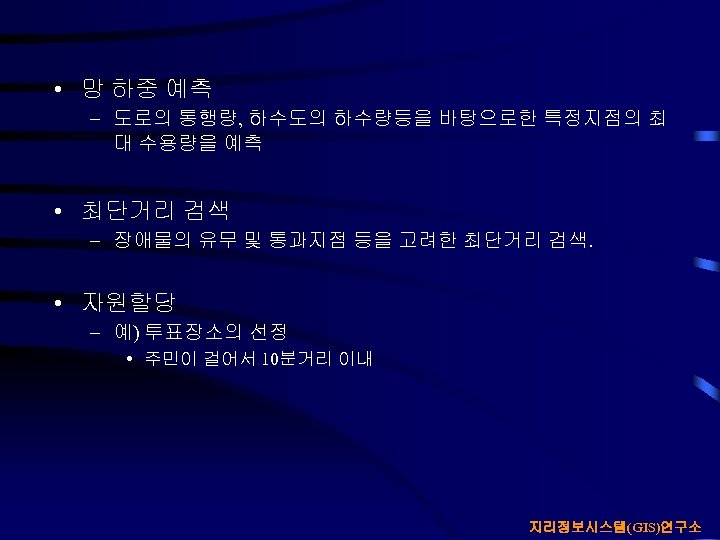

• 망 하중 예측 – 도로의 통행량, 하수도의 하수량등을 바탕으로한 특정지점의 최 대 수용량을 예측 • 최단거리 검색 – 장애물의 유무 및 통과지점 등을 고려한 최단거리 검색. • 자원할당 – 예) 투표장소의 선정 • 주민이 걸어서 10분거리 이내 지리정보시스템(GIS)연구소

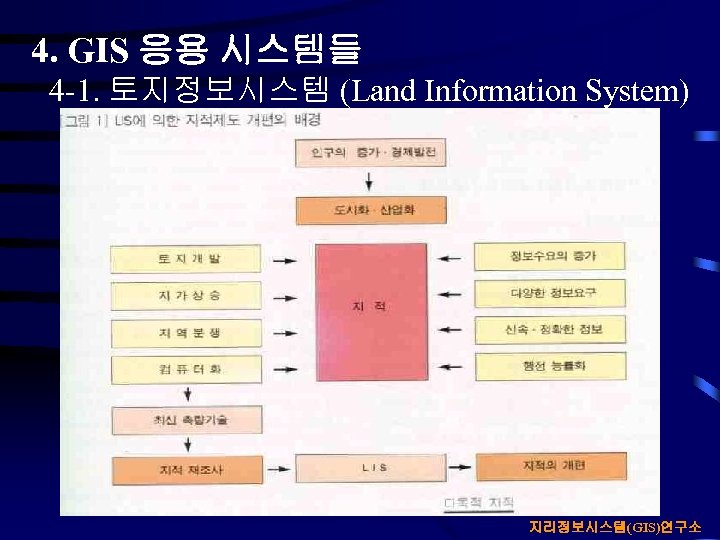

4. GIS 응용 시스템들 4 -1. 토지정보시스템 (Land Information System) 지리정보시스템(GIS)연구소

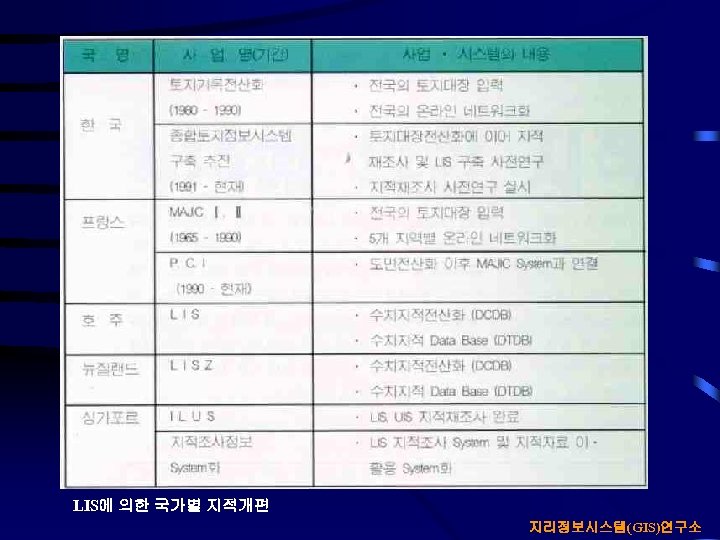

LIS에 의한 국가별 지적개편 지리정보시스템(GIS)연구소

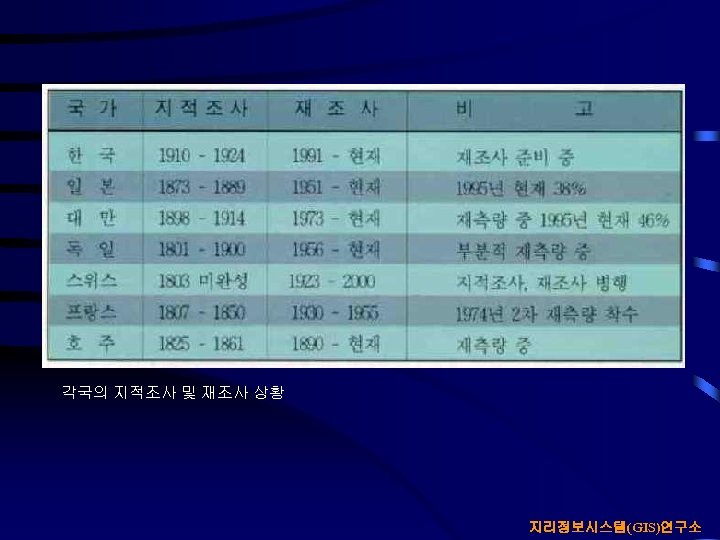

각국의 지적조사 및 재조사 상황 지리정보시스템(GIS)연구소

4 -2. 도시정보시스템 (Urban Information System) 도시정보관리 시스템 : 도시행정업무의 고도화를 위하여 도시지역에 대한 도면 정보와 문자정보를 통합하고 이의 검색, 분석을 통하여 종합적인 행정업무를 지 원하는 컴퓨터 시스템 및 제반절차 지리정보시스템(GIS)연구소

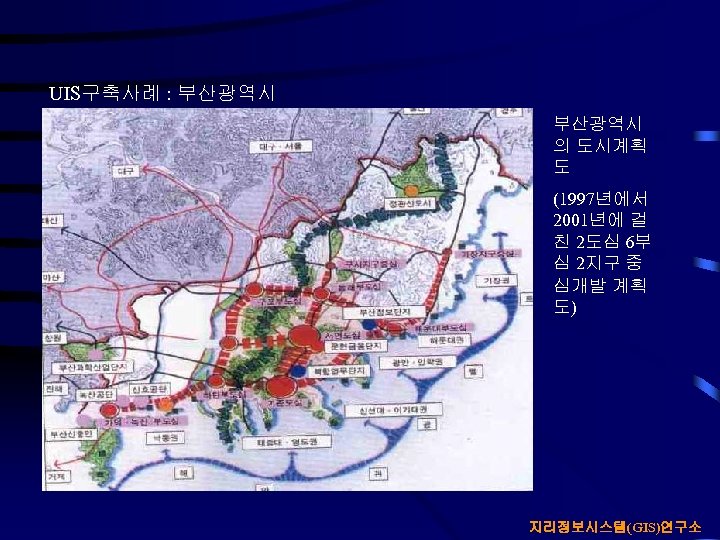

UIS구축사례 : 부산광역시 의 도시계획 도 (1997년에서 2001년에 걸 친 2도심 6부 심 2지구 중 심개발 계획 도) 지리정보시스템(GIS)연구소

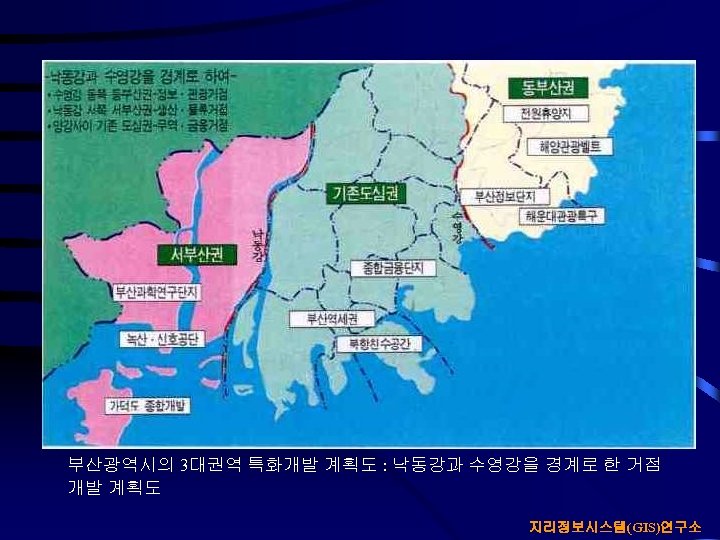

부산광역시의 3대권역 특화개발 계획도 : 낙동강과 수영강을 경계로 한 거점 개발 계획도 지리정보시스템(GIS)연구소

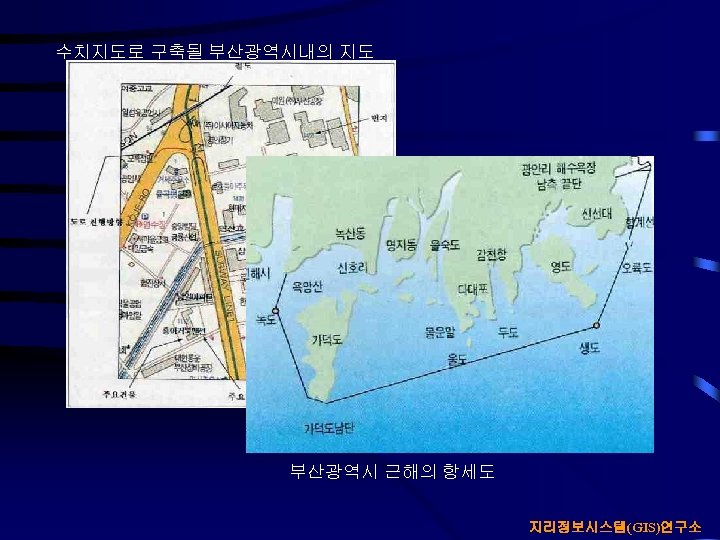

수치지도로 구축될 부산광역시내의 지도 부산광역시 근해의 항세도 지리정보시스템(GIS)연구소

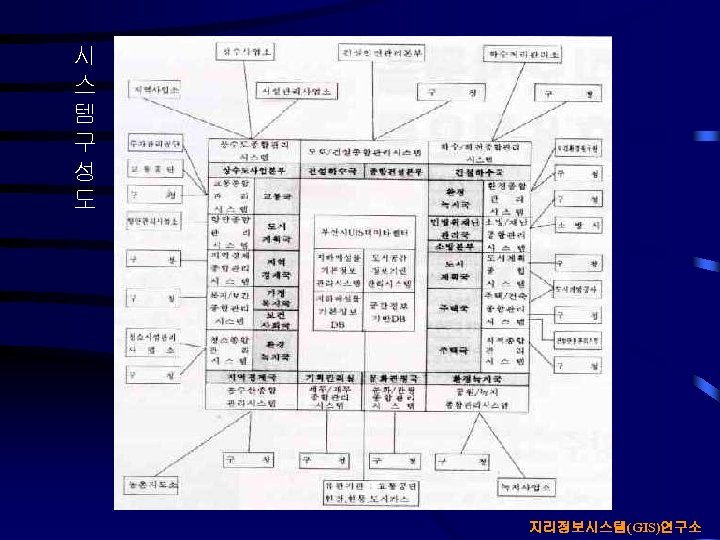

시 스 템 구 성 도 지리정보시스템(GIS)연구소

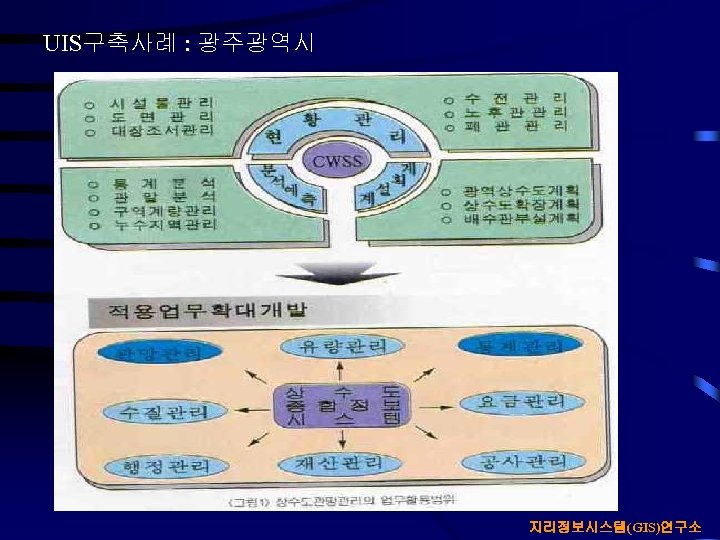

UIS구축사례 : 광주광역시 지리정보시스템(GIS)연구소

지리정보시스템(GIS)연구소

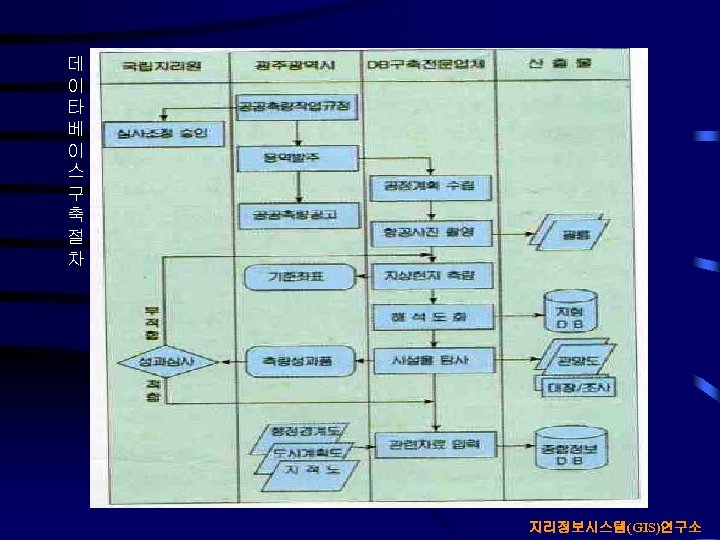

데 이 타 베 이 스 구 축 절 차 지리정보시스템(GIS)연구소

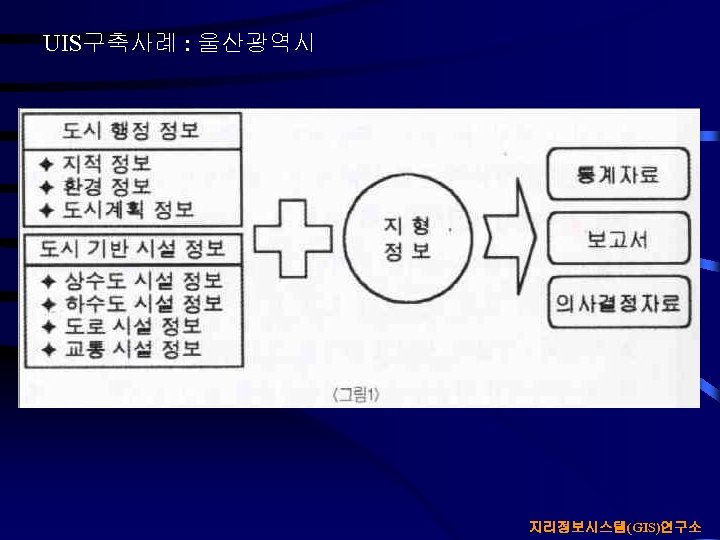

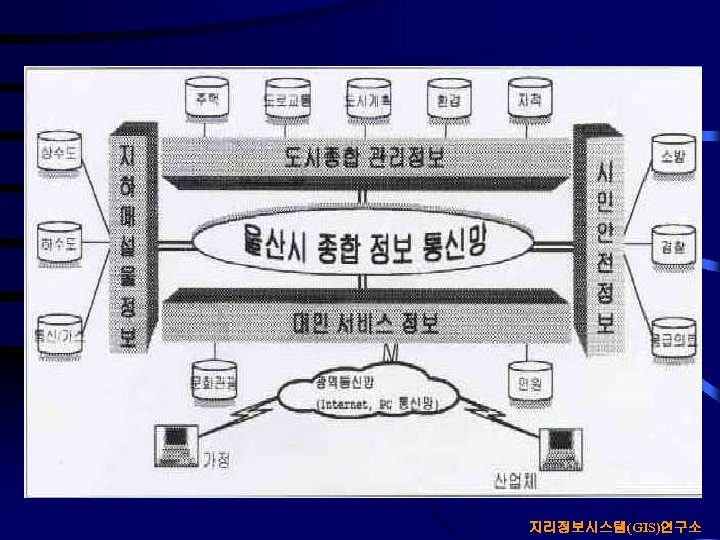

UIS구축사례 : 울산광역시 지리정보시스템(GIS)연구소

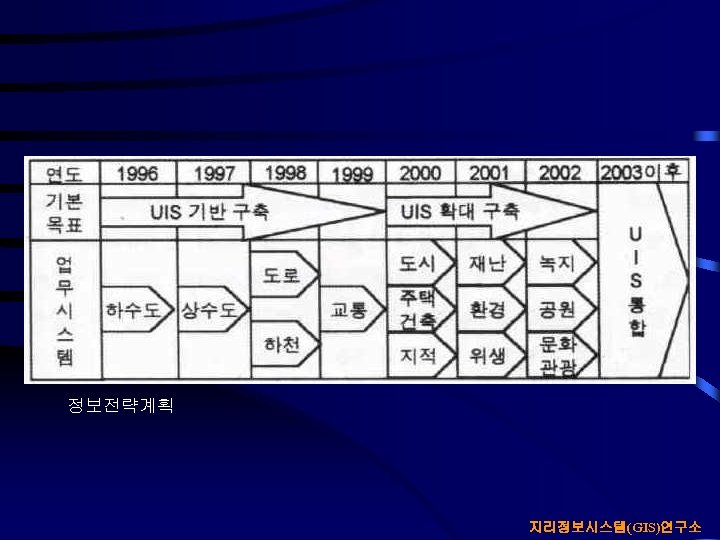

정보전략계획 지리정보시스템(GIS)연구소

지리정보시스템(GIS)연구소

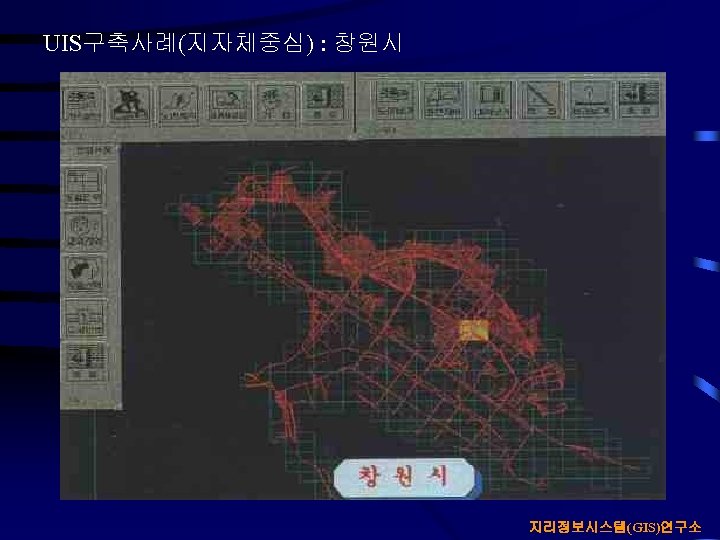

UIS구축사례(지자체중심) : 창원시 지리정보시스템(GIS)연구소

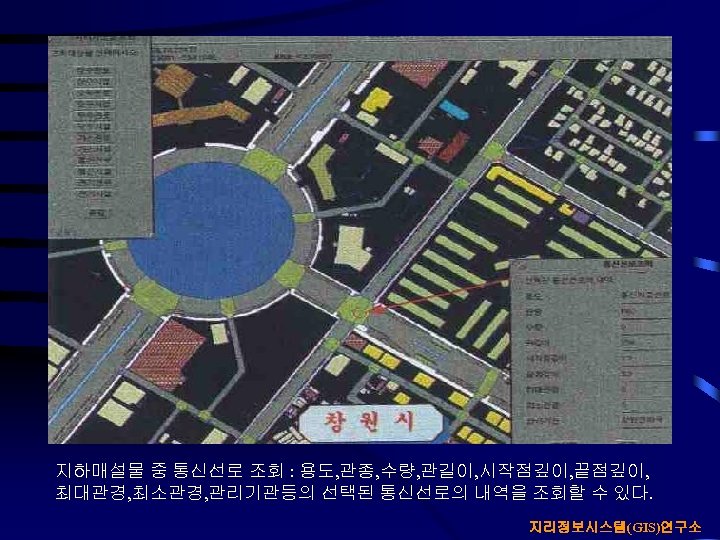

지하매설물 중 통신선로 조회 : 용도, 관종, 수량, 관길이, 시작점깊이, 끝점깊이, 최대관경, 최소관경, 관리기관등의 선택된 통신선로의 내역을 조회할 수 있다. 지리정보시스템(GIS)연구소

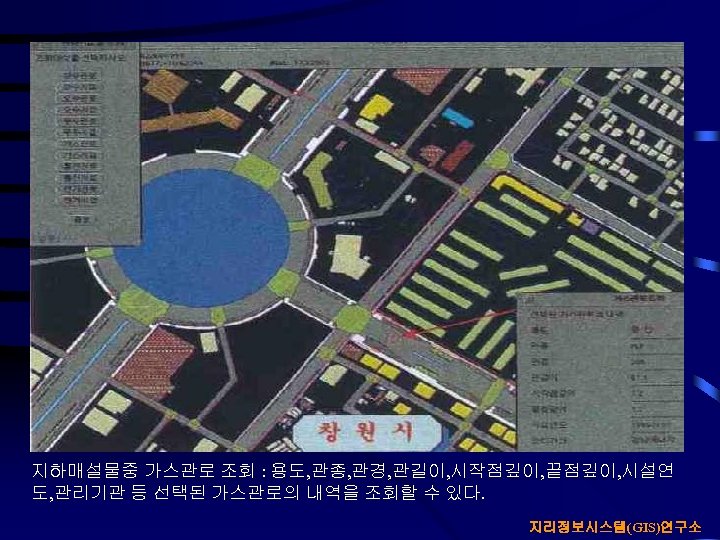

지하매설물중 가스관로 조회 : 용도, 관종, 관경, 관길이, 시작점깊이, 끝점깊이, 시설연 도, 관리기관 등 선택된 가스관로의 내역을 조회할 수 있다. 지리정보시스템(GIS)연구소

지적도 조회 건축물 관리대장 조회 지리정보시스템(GIS)연구소

창 원 에 서 U IS 를 이 용 하 여 제 작 한 창 원 시 안 내 지 도 지리정보시스템(GIS)연구소

도로노선조회 : 선택된 도록의 도로번호, 주요 경과지, 길이, 면적, 포장종류, 도로 사태, 관리기관등의 도로 노선의 내역을 볼 수 있다. 지리정보시스템(GIS)연구소

도로 횡단도 조회 : 도로를 횡축으로 잘랐을때 도로내에 묻힌 지하매설물들의 위치와 심도, 종류를 파악할 수 있다. 지리정보시스템(GIS)연구소

UIS구축사례(지자체중심) : 과천시 지리정보시스템(GIS)연구소

과천시 시가지에 구축되어 있는 1: 1, 000수치지형도 (21. 25 km) 지리정보시스템(GIS)연구소

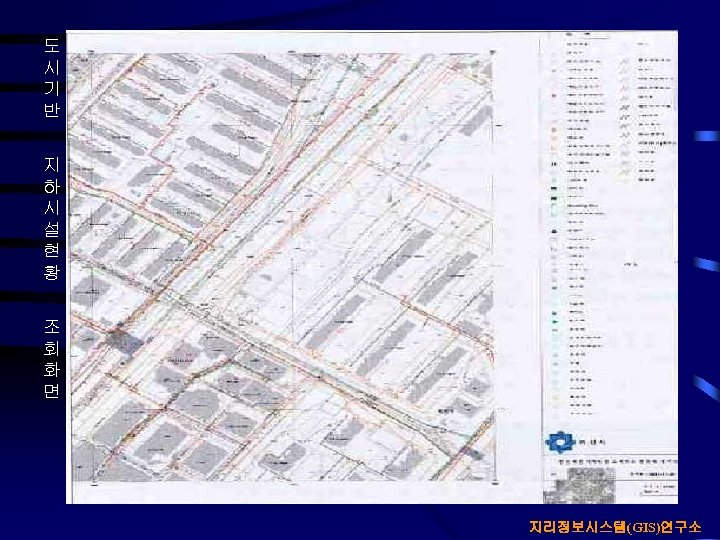

도 시 기 반 지 하 시 설 현 황 조 회 화 면 지리정보시스템(GIS)연구소

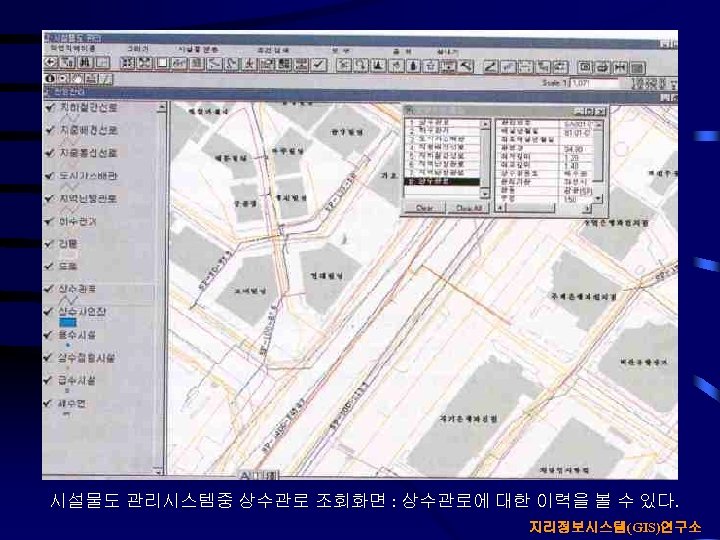

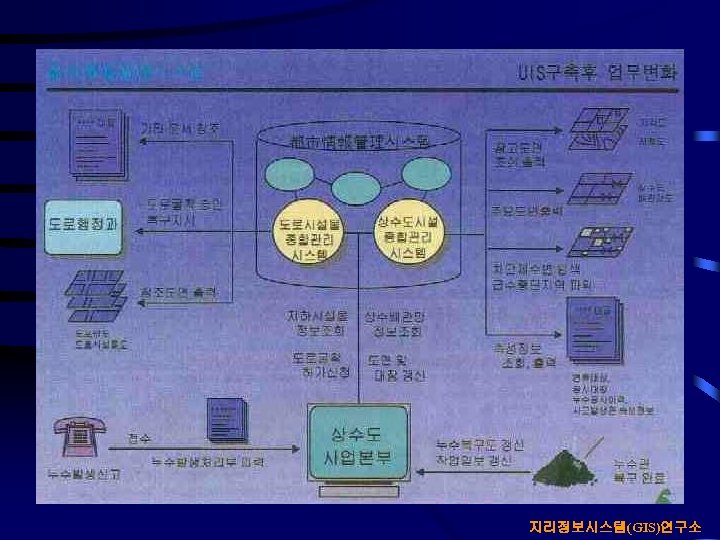

시설물도 관리시스템중 상수관로 조회화면 : 상수관로에 대한 이력을 볼 수 있다. 지리정보시스템(GIS)연구소

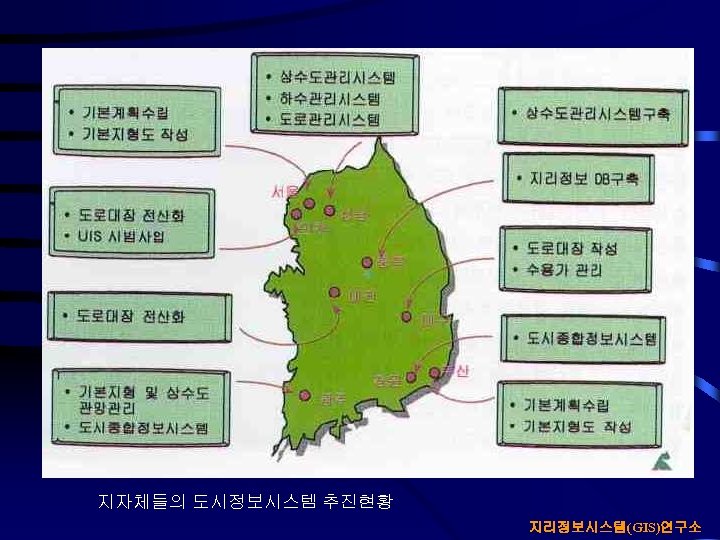

지자체들의 도시정보시스템 추진현황 지리정보시스템(GIS)연구소

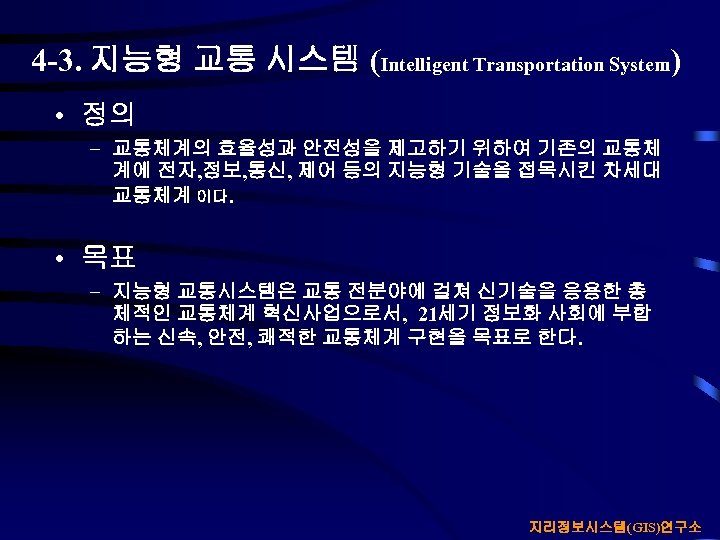

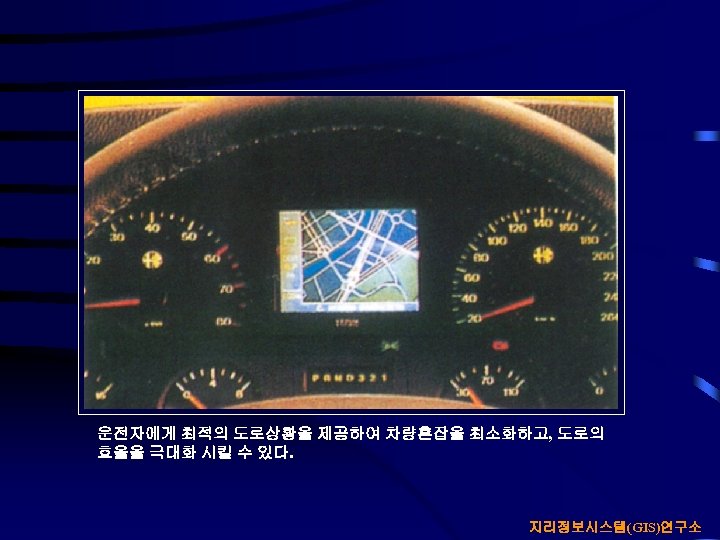

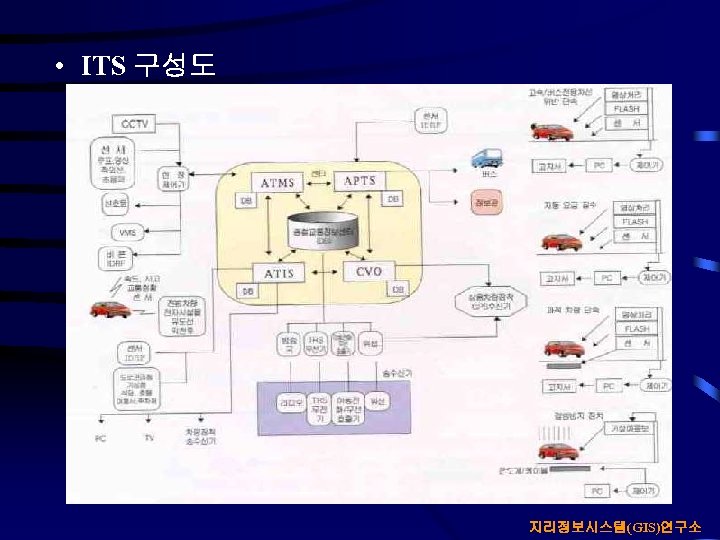

4 -3. 지능형 교통 시스템 (Intelligent Transportation System) • 정의 – 교통체계의 효율성과 안전성을 제고하기 위하여 기존의 교통체 계에 전자, 정보, 통신, 제어 등의 지능형 기술을 접목시킨 차세대 교통체계 이다. • 목표 – 지능형 교통시스템은 교통 전분야에 걸쳐 신기술을 응용한 총 체적인 교통체계 혁신사업으로서, 21세기 정보화 사회에 부합 하는 신속, 안전, 쾌적한 교통체계 구현을 목표로 한다. 지리정보시스템(GIS)연구소
