第一章 軟體 程 (Software Engineering Introduction) 軟體 程 -物件導向程式設計與UML系統分析實作

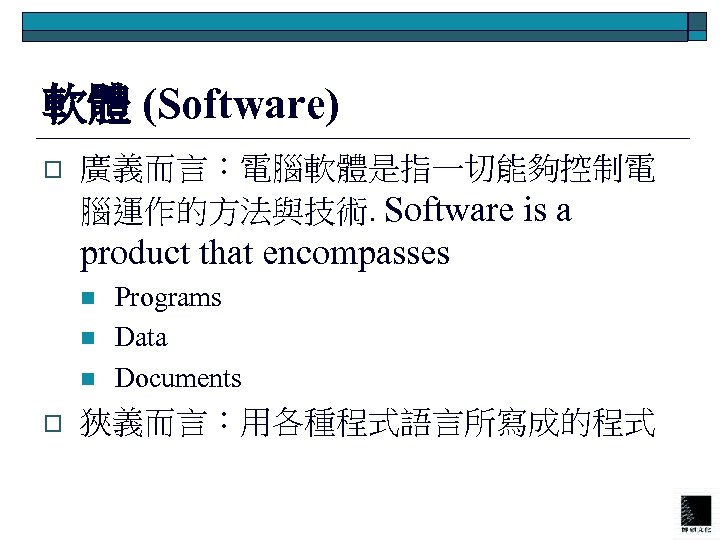

軟體 (Software) o 廣義而言：電腦軟體是指一切能夠控制電 腦運作的方法與技術. Software is a product that encompasses n n n o Programs Data Documents 狹義而言：用各種程式語言所寫成的程式

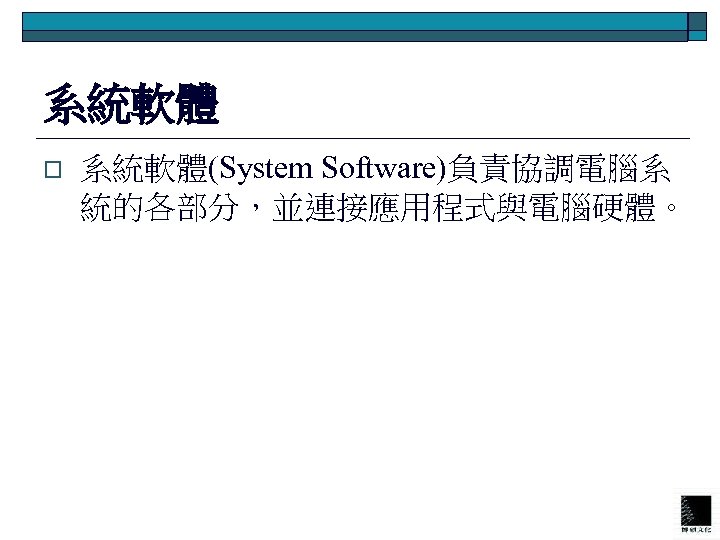

系統軟體 o 系統軟體(System Software)負責協調電腦系 統的各部分，並連接應用程式與電腦硬體。

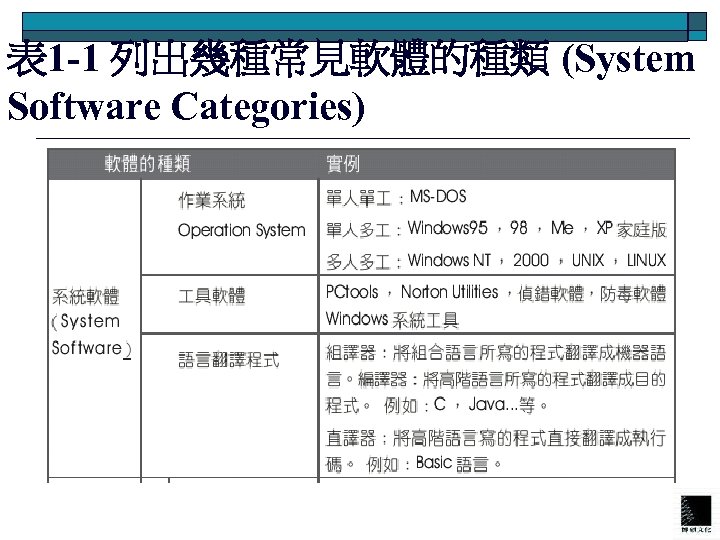

表 1 -1 列出幾種常見軟體的種類 (System Software Categories)

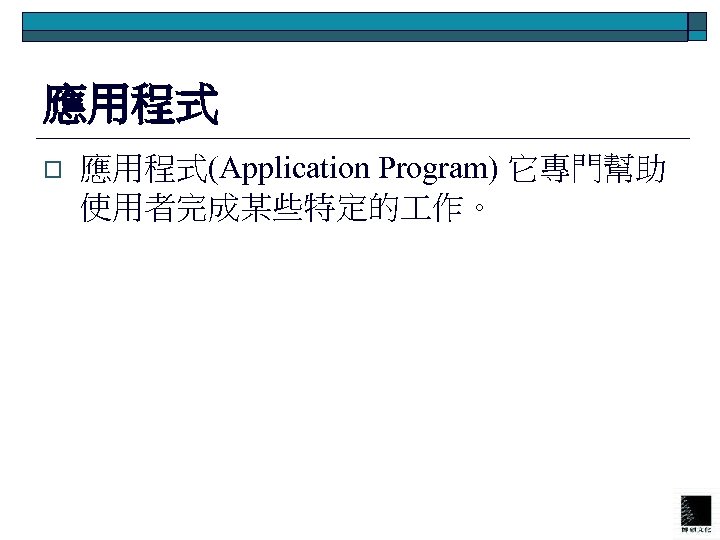

應用程式 o 應用程式(Application Program) 它專門幫助 使用者完成某些特定的 作。

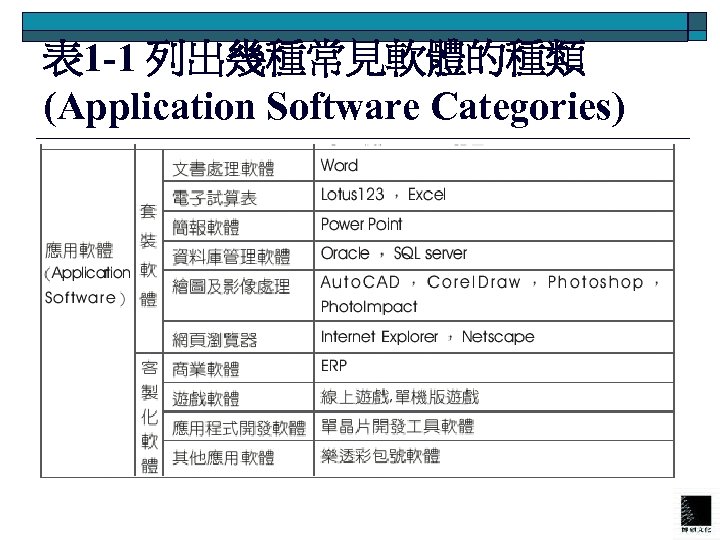

表 1 -1 列出幾種常見軟體的種類 (Application Software Categories)

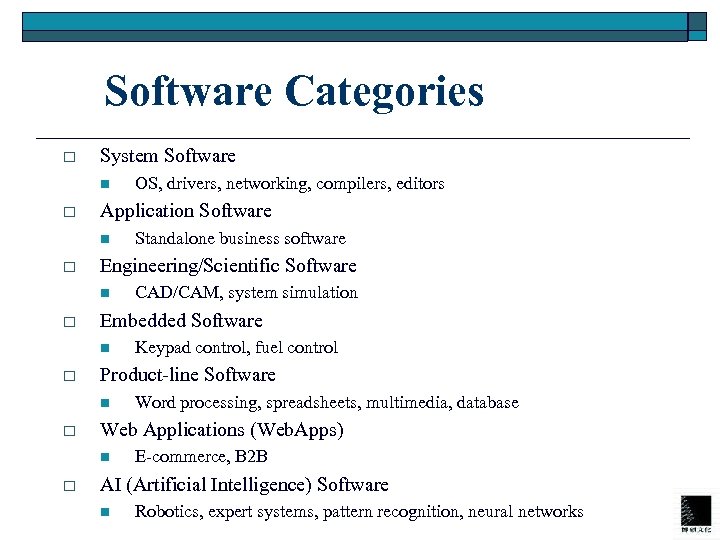

Software Categories o System Software n o Application Software n o Word processing, spreadsheets, multimedia, database Web Applications (Web. Apps) n o Keypad control, fuel control Product-line Software n o CAD/CAM, system simulation Embedded Software n o Standalone business software Engineering/Scientific Software n o OS, drivers, networking, compilers, editors E-commerce, B 2 B AI (Artificial Intelligence) Software n Robotics, expert systems, pattern recognition, neural networks

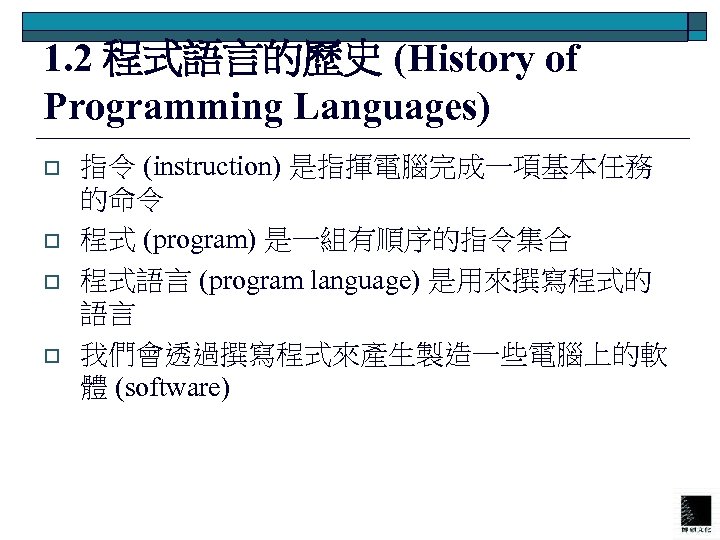

1. 2 程式語言的歷史 (History of Programming Languages) o o 指令 (instruction) 是指揮電腦完成一項基本任務 的命令 程式 (program) 是一組有順序的指令集合 程式語言 (program language) 是用來撰寫程式的 語言 我們會透過撰寫程式來產生製造一些電腦上的軟 體 (software)

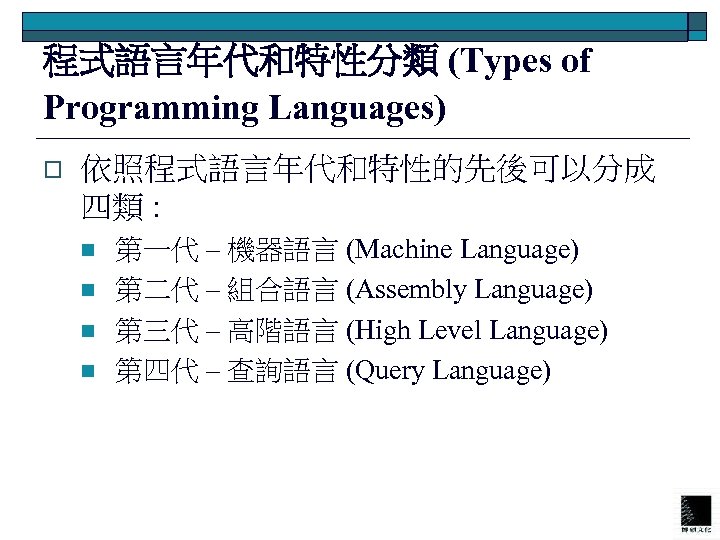

程式語言年代和特性分類 (Types of Programming Languages) o 依照程式語言年代和特性的先後可以分成 四類 : n n 第一代 – 機器語言 (Machine Language) 第二代 – 組合語言 (Assembly Language) 第三代 – 高階語言 (High Level Language) 第四代 – 查詢語言 (Query Language)

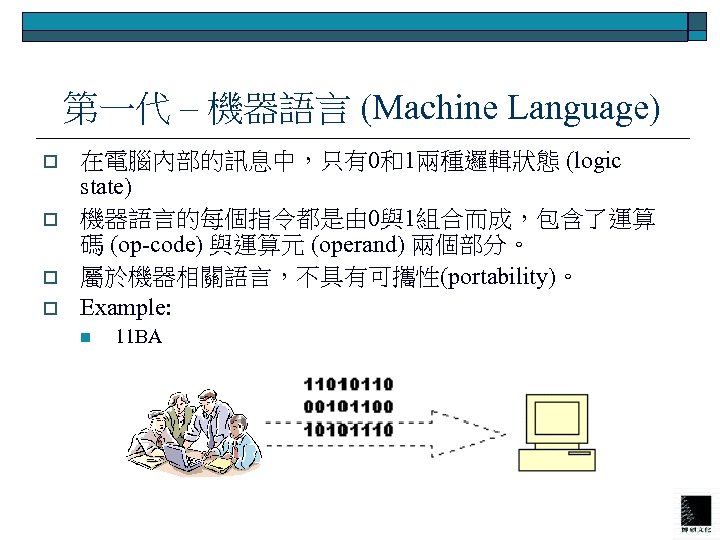

第一代 – 機器語言 (Machine Language) o o 在電腦內部的訊息中，只有0和1兩種邏輯狀態 (logic state) 機器語言的每個指令都是由 0與1組合而成，包含了運算 碼 (op-code) 與運算元 (operand) 兩個部分。 屬於機器相關語言，不具有可攜性(portability)。 Example: n 11 BA
第二代 – 組合語言 (Assembly Language) o o o 由於機器語言在使用上的不便，因此 程師們便從機器 語言中找出規則，而以英文字、數字符號來重組機器語 言，使成為有意義的語言，這種語言便稱為組合語言。 組合語言以助憶碼(mnemonics)將運算元與運算碼分開表示。 Example: n o ADD R 3, R 1, R 2 機器語言和組合語言統稱為低階語言，不具有可攜性。

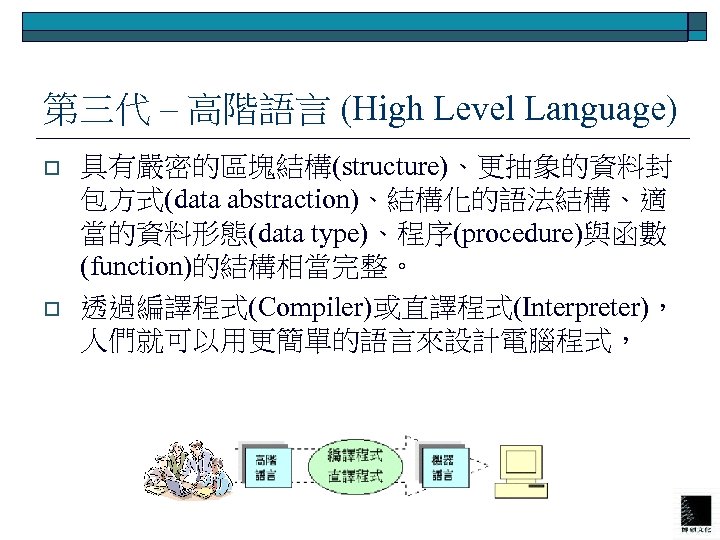

第三代 – 高階語言 (High Level Language) o o 具有嚴密的區塊結構(structure)、更抽象的資料封 包方式(data abstraction)、結構化的語法結構、適 當的資料形態(data type)、程序(procedure)與函數 (function)的結構相當完整。 透過編譯程式(Compiler)或直譯程式(Interpreter)， 人們就可以用更簡單的語言來設計電腦程式，

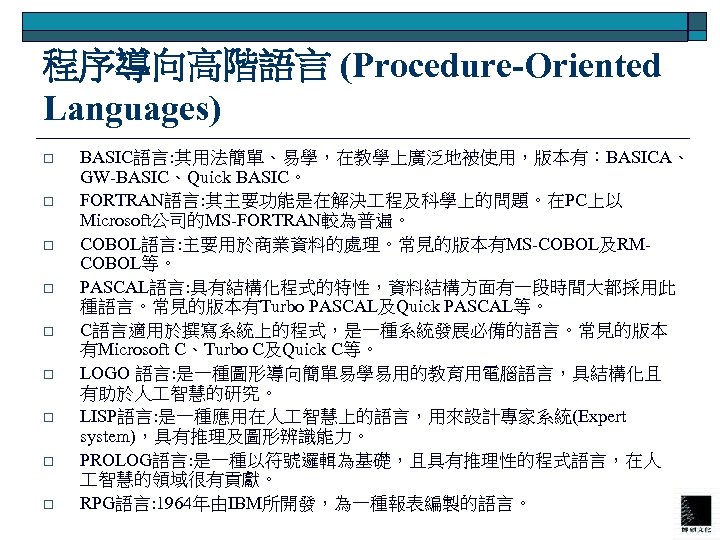

程序導向高階語言 (Procedure-Oriented Languages) o o o o o BASIC語言: 其用法簡單、易學，在教學上廣泛地被使用，版本有：BASICA、 GW-BASIC、Quick BASIC。 FORTRAN語言: 其主要功能是在解決 程及科學上的問題。在PC上以 Microsoft公司的MS-FORTRAN較為普遍。 COBOL語言: 主要用於商業資料的處理。常見的版本有MS-COBOL及RMCOBOL等。 PASCAL語言: 具有結構化程式的特性，資料結構方面有一段時間大都採用此 種語言。常見的版本有Turbo PASCAL及Quick PASCAL等。 C語言適用於撰寫系統上的程式，是一種系統發展必備的語言。常見的版本 有Microsoft C、Turbo C及Quick C等。 LOGO 語言: 是一種圖形導向簡單易學易用的教育用電腦語言，具結構化且 有助於人 智慧的研究。 LISP語言: 是一種應用在人 智慧上的語言，用來設計專家系統(Expert system)，具有推理及圖形辨識能力。 PROLOG語言: 是一種以符號邏輯為基礎，且具有推理性的程式語言，在人 智慧的領域很有貢獻。 RPG語言: 1964年由IBM所開發，為一種報表編製的語言。

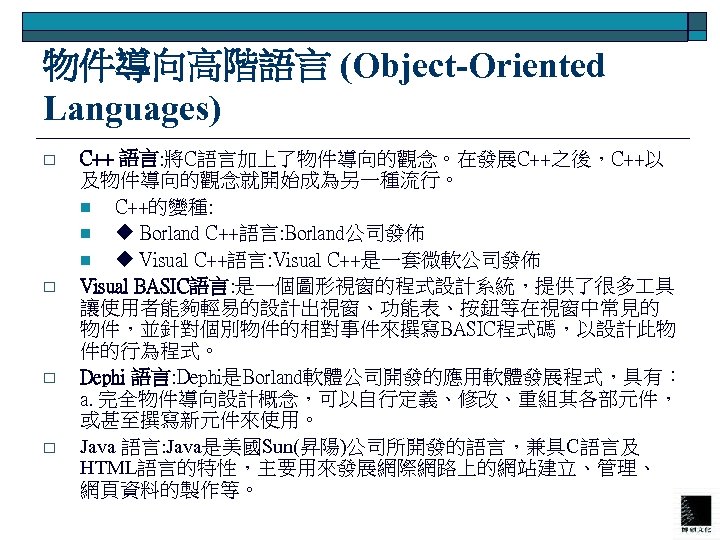

物件導向高階語言 (Object-Oriented Languages) o o C++ 語言: 將C語言加上了物件導向的觀念。在發展C++之後，C++以 及物件導向的觀念就開始成為另一種流行。 n C++的變種: n u Borland C++語言: Borland公司發佈 n u Visual C++語言: Visual C++是一套微軟公司發佈 Visual BASIC語言: 是一個圖形視窗的程式設計系統，提供了很多 具 讓使用者能夠輕易的設計出視窗、功能表、按鈕等在視窗中常見的 物件，並針對個別物件的相對事件來撰寫BASIC程式碼，以設計此物 件的行為程式。 Dephi 語言: Dephi是Borland軟體公司開發的應用軟體發展程式，具有： a. 完全物件導向設計概念，可以自行定義、修改、重組其各部元件， 或甚至撰寫新元件來使用。 Java 語言: Java是美國Sun(昇陽)公司所開發的語言，兼具C語言及 HTML語言的特性，主要用來發展網際網路上的網站建立、管理、 網頁資料的製作等。

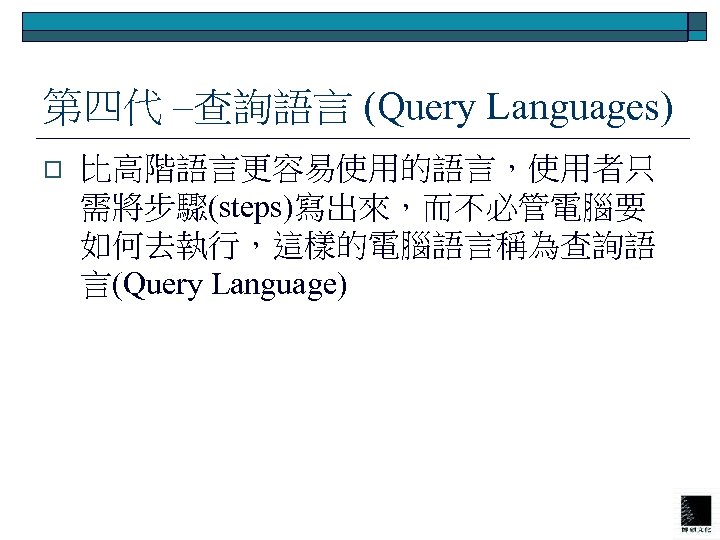

第四代 –查詢語言 (Query Languages) o 比高階語言更容易使用的語言，使用者只 需將步驟(steps)寫出來，而不必管電腦要 如何去執行，這樣的電腦語言稱為查詢語 言(Query Language)

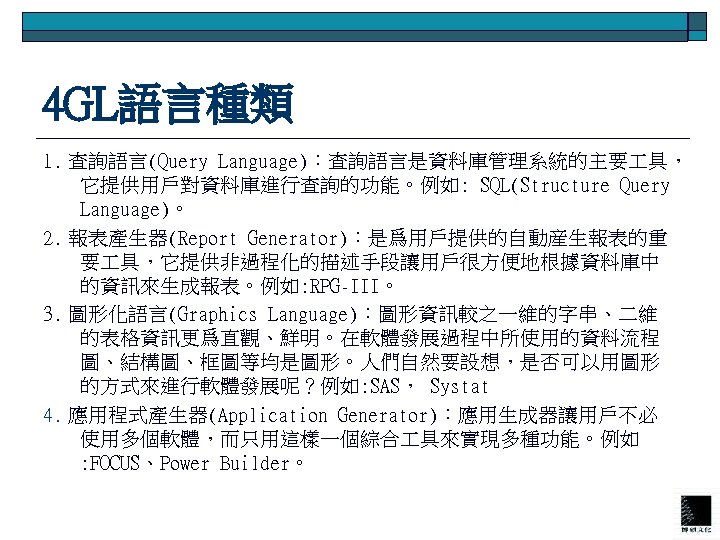

4 GL語言種類 1. 查詢語言(Query Language)：查詢語言是資料庫管理系統的主要 具， 它提供用戶對資料庫進行查詢的功能。例如: SQL(Structure Query Language)。 2. 報表產生器(Report Generator)：是爲用戶提供的自動産生報表的重 要 具，它提供非過程化的描述手段讓用戶很方便地根據資料庫中 的資訊來生成報表。例如: RPG-III。 3. 圖形化語言(Graphics Language)：圖形資訊較之一維的字串、二維 的表格資訊更爲直觀、鮮明。在軟體發展過程中所使用的資料流程 圖、結構圖、框圖等均是圖形。人們自然要設想，是否可以用圖形 的方式來進行軟體發展呢？例如: SAS， Systat 4. 應用程式產生器(Application Generator)：應用生成器讓用戶不必 使用多個軟體，而只用這樣一個綜合 具來實現多種功能。例如 : FOCUS、Power Builder。

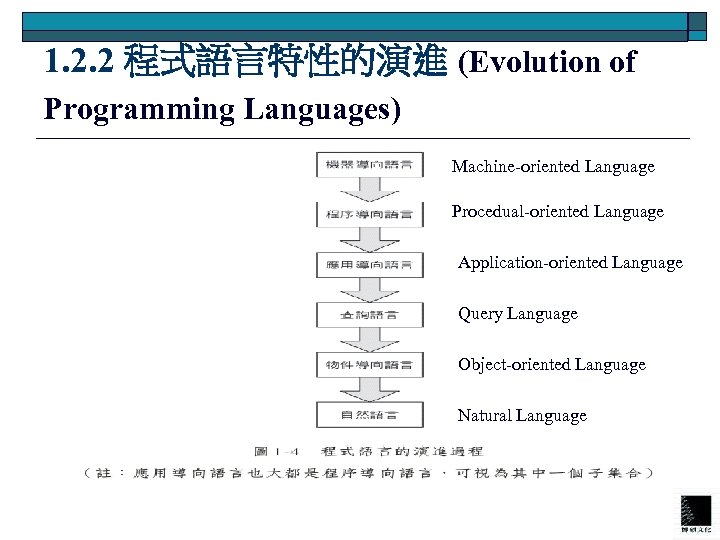

1. 2. 2 程式語言特性的演進 (Evolution of Programming Languages) Machine-oriented Language Procedual-oriented Language Application-oriented Language Query Language Object-oriented Language Natural Language

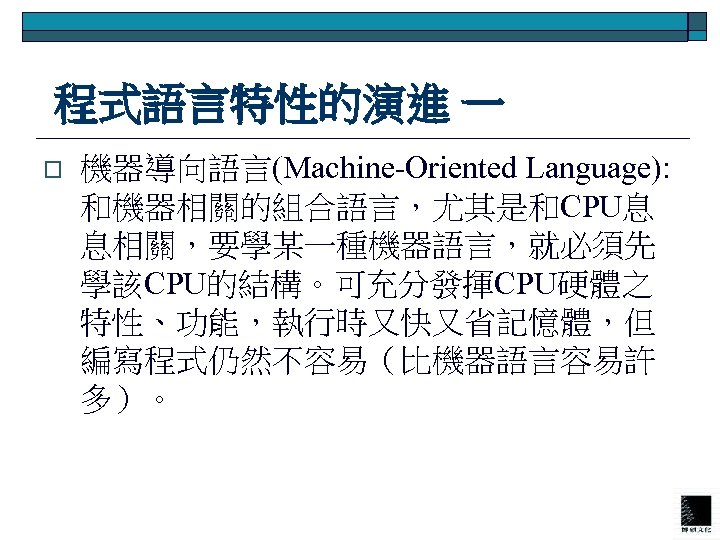

程式語言特性的演進 一 o 機器導向語言(Machine-Oriented Language): 和機器相關的組合語言，尤其是和CPU息 息相關，要學某一種機器語言，就必須先 學該CPU的結構。可充分發揮CPU硬體之 特性、功能，執行時又快又省記憶體，但 編寫程式仍然不容易（比機器語言容易許 多）。

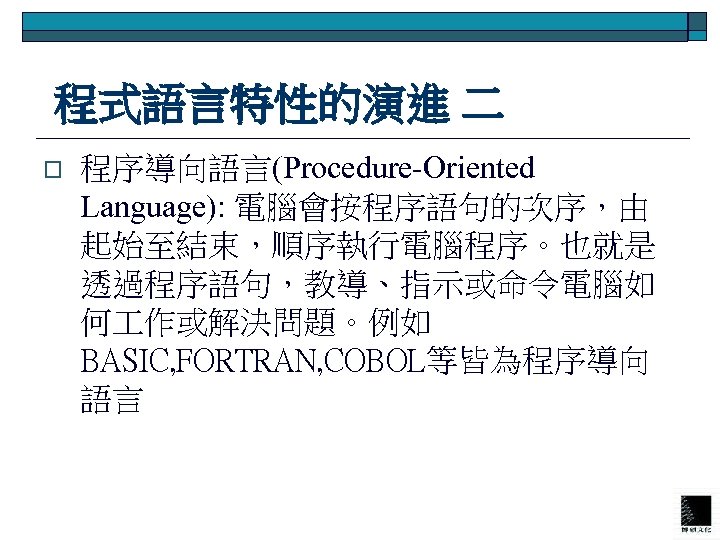

程式語言特性的演進 二 o 程序導向語言(Procedure-Oriented Language): 電腦會按程序語句的次序，由 起始至結束，順序執行電腦程序。也就是 透過程序語句，教導、指示或命令電腦如 何 作或解決問題。例如 BASIC, FORTRAN, COBOL等皆為程序導向 語言

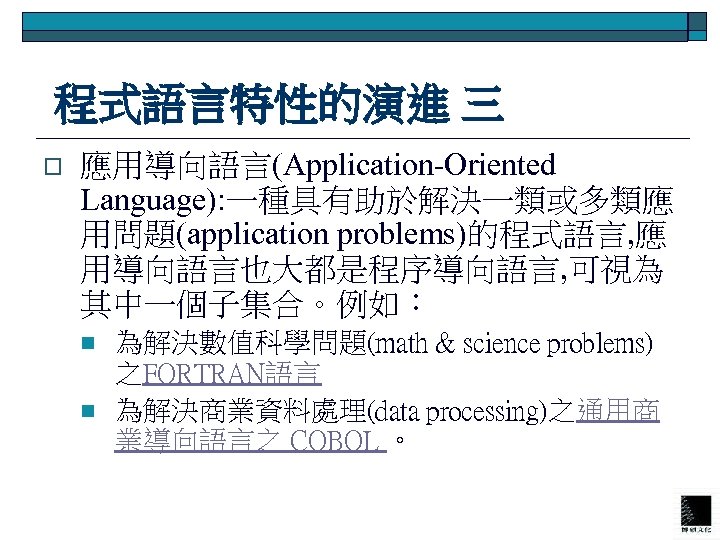

程式語言特性的演進 三 o 應用導向語言(Application-Oriented Language): 一種具有助於解決一類或多類應 用問題(application problems)的程式語言, 應 用導向語言也大都是程序導向語言, 可視為 其中一個子集合。例如： n n 為解決數值科學問題(math & science problems) 之FORTRAN語言 為解決商業資料處理(data processing)之通用商 業導向語言之 COBOL 。

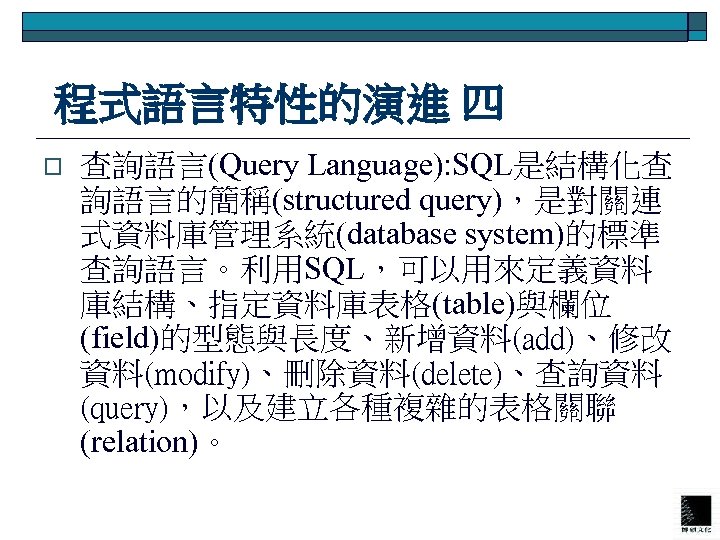

程式語言特性的演進 四 o 查詢語言(Query Language): SQL是結構化查 詢語言的簡稱(structured query)，是對關連 式資料庫管理系統(database system)的標準 查詢語言。利用SQL，可以用來定義資料 庫結構、指定資料庫表格(table)與欄位 (field)的型態與長度、新增資料(add)、修改 資料(modify)、刪除資料(delete)、查詢資料 (query)，以及建立各種複雜的表格關聯 (relation)。

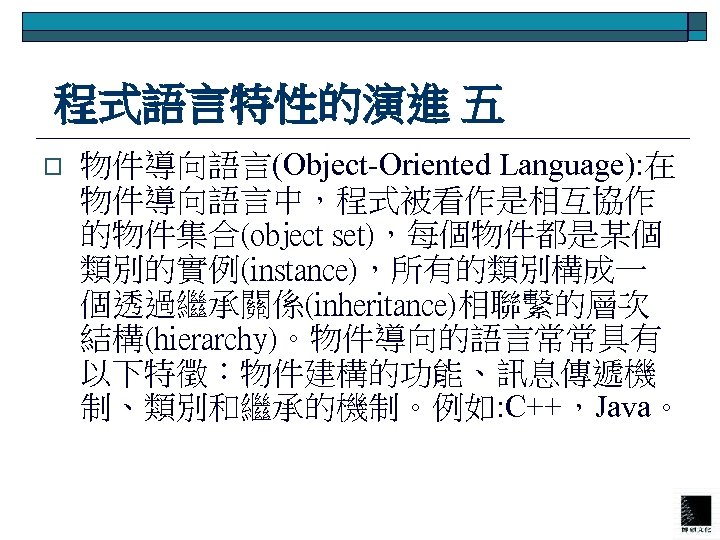

程式語言特性的演進 五 o 物件導向語言(Object-Oriented Language): 在 物件導向語言中，程式被看作是相互協作 的物件集合(object set)，每個物件都是某個 類別的實例(instance)，所有的類別構成一 個透過繼承關係(inheritance)相聯繫的層次 結構(hierarchy)。物件導向的語言常常具有 以下特徵：物件建構的功能、訊息傳遞機 制、類別和繼承的機制。例如: C++，Java。

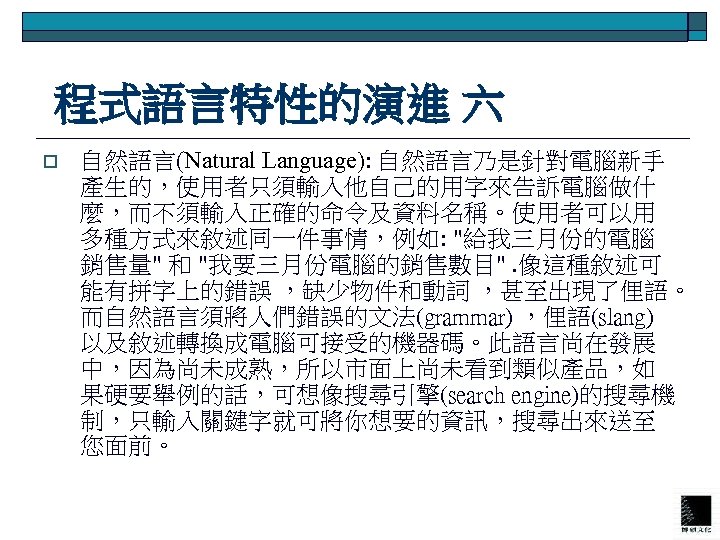

程式語言特性的演進 六 o 自然語言(Natural Language): 自然語言乃是針對電腦新手 產生的，使用者只須輸入他自己的用字來告訴電腦做什 麼，而不須輸入正確的命令及資料名稱。使用者可以用 多種方式來敘述同一件事情，例如: "給我三月份的電腦 銷售量" 和 "我要三月份電腦的銷售數目". 像這種敘述可 能有拼字上的錯誤 ，缺少物件和動詞 ，甚至出現了俚語。 而自然語言須將人們錯誤的文法(grammar) ，俚語(slang) 以及敘述轉換成電腦可接受的機器碼。此語言尚在發展 中，因為尚未成熟，所以市面上尚未看到類似產品，如 果硬要舉例的話，可想像搜尋引擎(search engine)的搜尋機 制，只輸入關鍵字就可將你想要的資訊，搜尋出來送至 您面前。

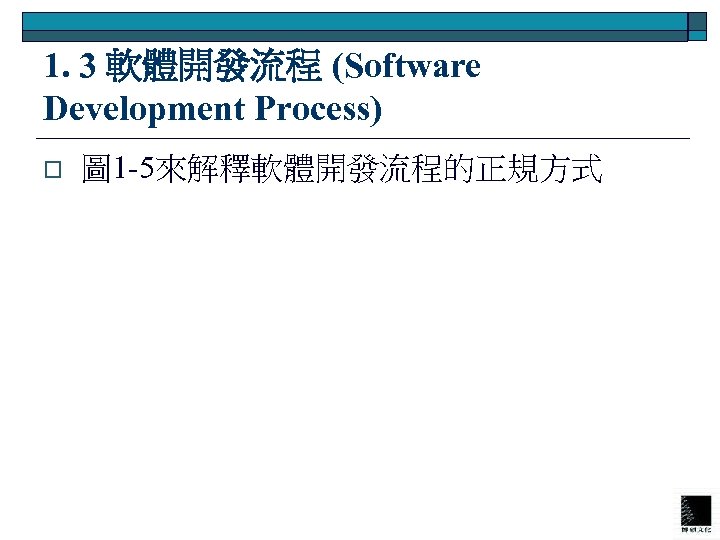

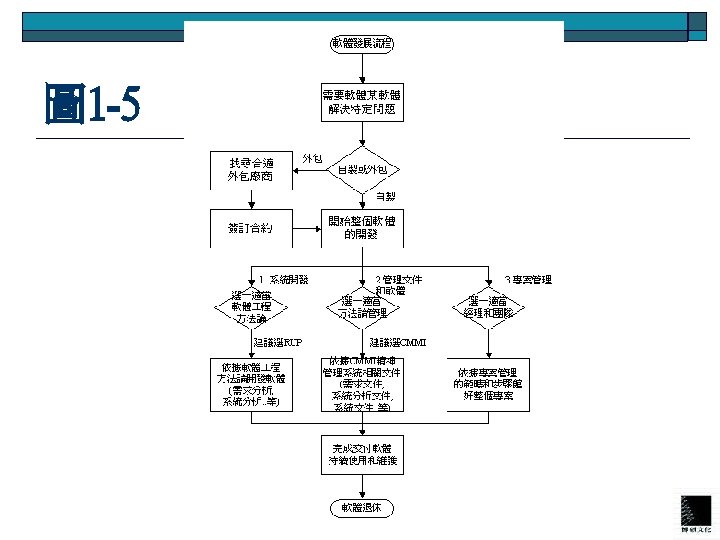

1. 3 軟體開發流程 (Software Development Process) o 圖 1 -5來解釋軟體開發流程的正規方式
圖 1 -5

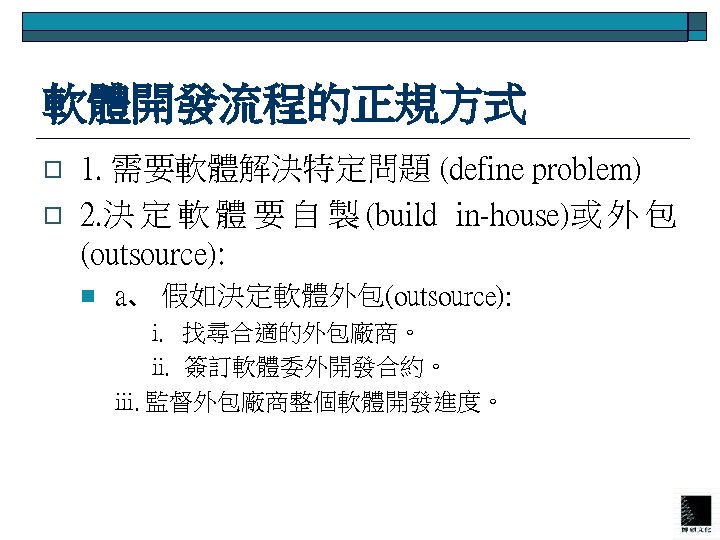

軟體開發流程的正規方式 o o 1. 需要軟體解決特定問題 (define problem) 2. 決 定 軟 體 要 自 製 (build in-house)或 外 包 (outsource): n a、 假如決定軟體外包(outsource): i. 找尋合適的外包廠商。 ii. 簽訂軟體委外開發合約。 iii. 監督外包廠商整個軟體開發進度。

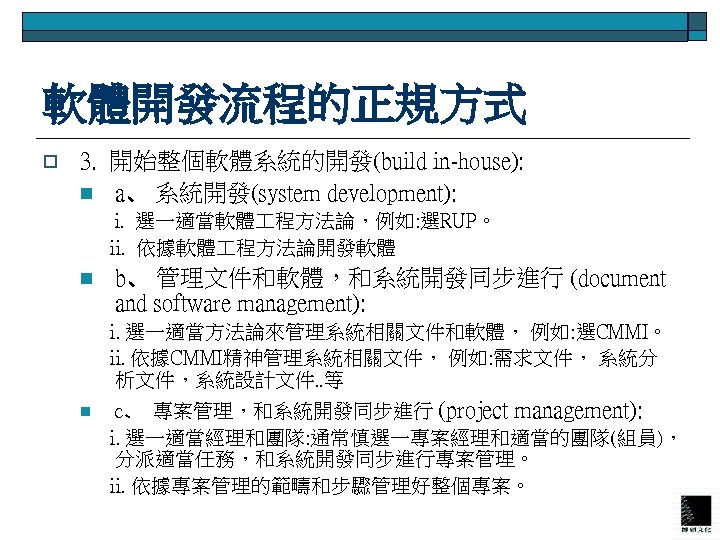

軟體開發流程的正規方式 o 3. 開始整個軟體系統的開發(build in-house): n a、 系統開發(system development): i. 選一適當軟體 程方法論，例如: 選RUP。 ii. 依據軟體 程方法論開發軟體 n b、 管理文件和軟體，和系統開發同步進行 (document and software management): i. 選一適當方法論來管理系統相關文件和軟體， 例如: 選CMMI。 ii. 依據CMMI精神管理系統相關文件， 例如: 需求文件， 系統分 析文件，系統設計文件. . 等 c、 專案管理，和系統開發同步進行 (project management): i. 選一適當經理和團隊: 通常慎選一專案經理和適當的團隊(組員)， 分派適當任務，和系統開發同步進行專案管理。 ii. 依據專案管理的範疇和步驟管理好整個專案。 n

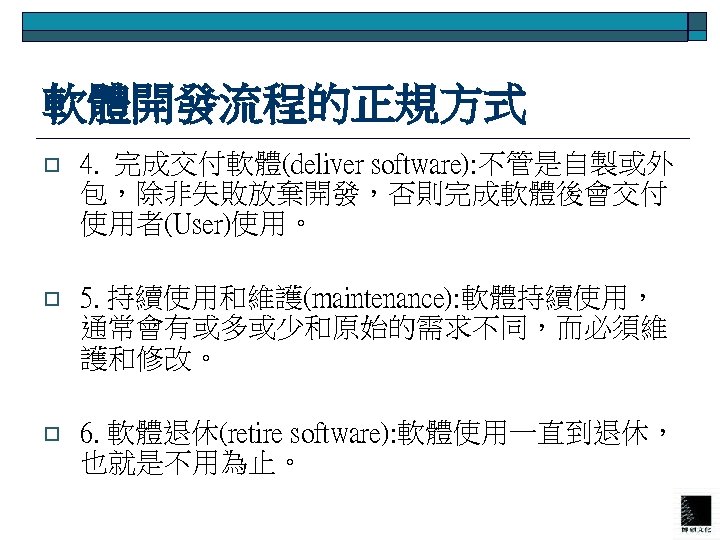

軟體開發流程的正規方式 o 4. 完成交付軟體(deliver software): 不管是自製或外 包，除非失敗放棄開發，否則完成軟體後會交付 使用者(User)使用。 o 5. 持續使用和維護(maintenance): 軟體持續使用， 通常會有或多或少和原始的需求不同，而必須維 護和修改。 o 6. 軟體退休(retire software): 軟體使用一直到退休， 也就是不用為止。

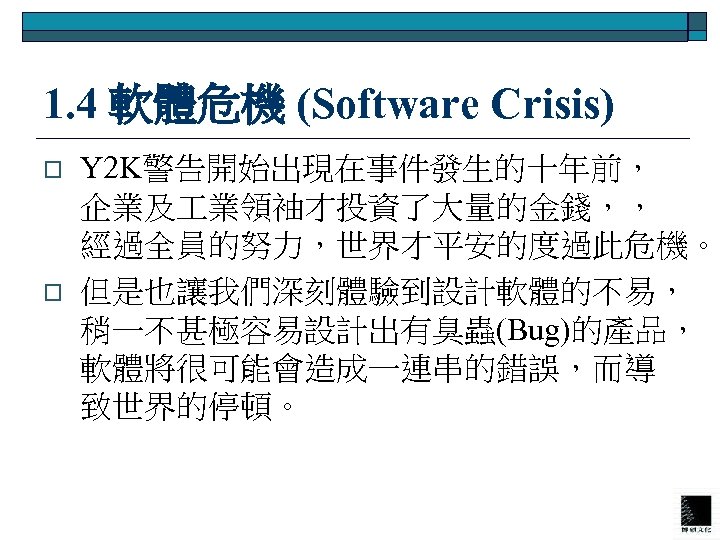

1. 4 軟體危機 (Software Crisis) o o Y 2 K警告開始出現在事件發生的十年前， 企業及 業領袖才投資了大量的金錢，， 經過全員的努力，世界才平安的度過此危機。 但是也讓我們深刻體驗到設計軟體的不易， 稍一不甚極容易設計出有臭蟲(Bug)的產品， 軟體將很可能會造成一連串的錯誤，而導 致世界的停頓。

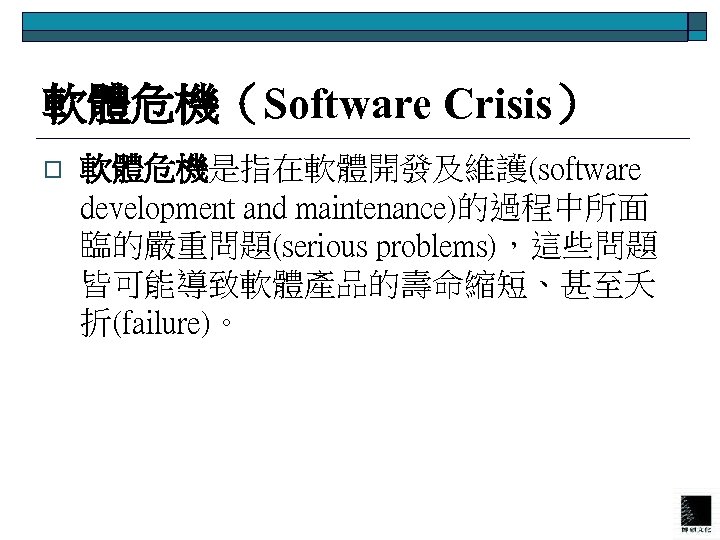

軟體危機（Software Crisis） o 軟體危機是指在軟體開發及維護(software development and maintenance)的過程中所面 臨的嚴重問題(serious problems)，這些問題 皆可能導致軟體產品的壽命縮短、甚至夭 折(failure)。

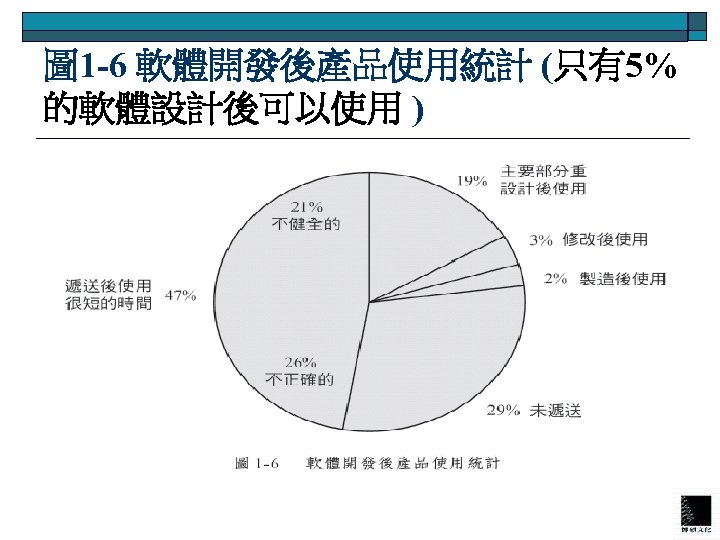

圖 1 -6 軟體開發後產品使用統計 (只有5% 的軟體設計後可以使用 )

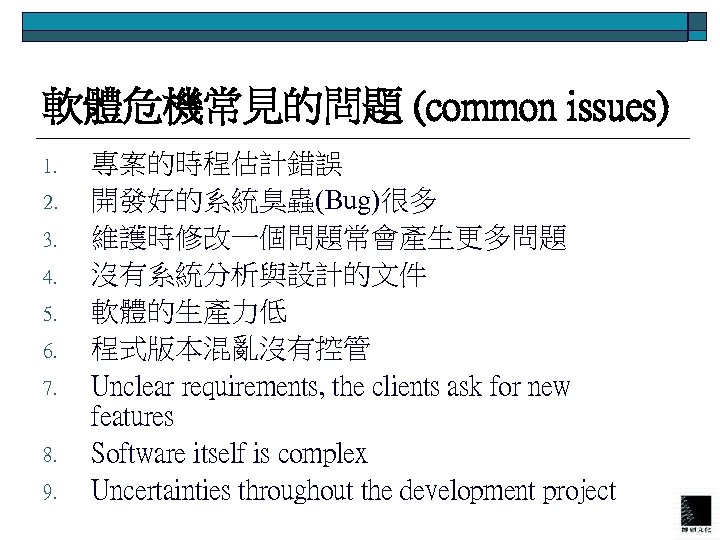

軟體危機常見的問題 (common issues) 1. 2. 3. 4. 5. 6. 7. 8. 9. 專案的時程估計錯誤 開發好的系統臭蟲(Bug)很多 維護時修改一個問題常會產生更多問題 沒有系統分析與設計的文件 軟體的生產力低 程式版本混亂沒有控管 Unclear requirements, the clients ask for new features Software itself is complex Uncertainties throughout the development project

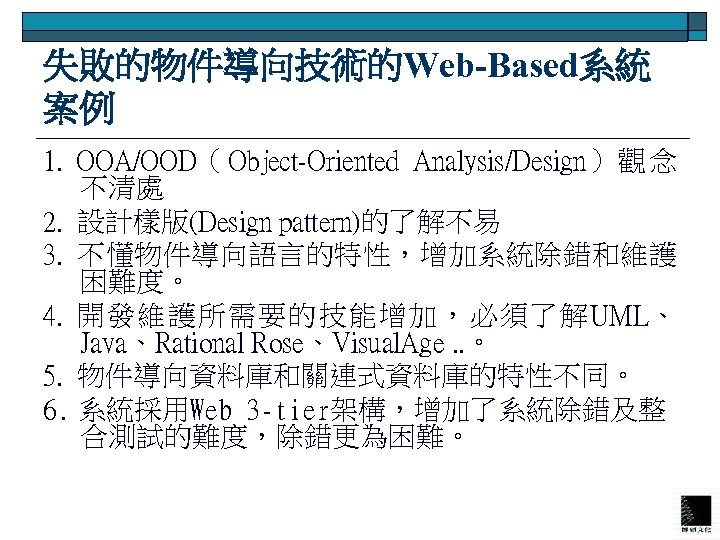

失敗的物件導向技術的Web-Based系統 案例 1. OOA/OOD（ Object-Oriented Analysis/Design） 觀 念 不清處 2. 設計樣版(Design pattern)的了解不易 3. 不懂物件導向語言的特性，增加系統除錯和維護 困難度。 4. 開發維護所需要的技能增加，必須了解UML、 Java、Rational Rose、Visual. Age. . 。 5. 物件導向資料庫和關連式資料庫的特性不同。 6. 系統採用Web 3 -tier架構，增加了系統除錯及整 合測試的難度，除錯更為困難。

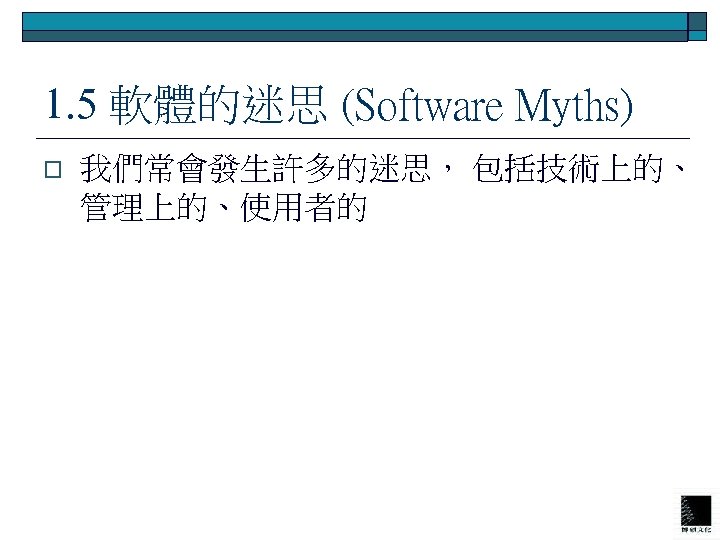

1. 5 軟體的迷思 (Software Myths) o 我們常會發生許多的迷思， 包括技術上的、 管理上的、使用者的

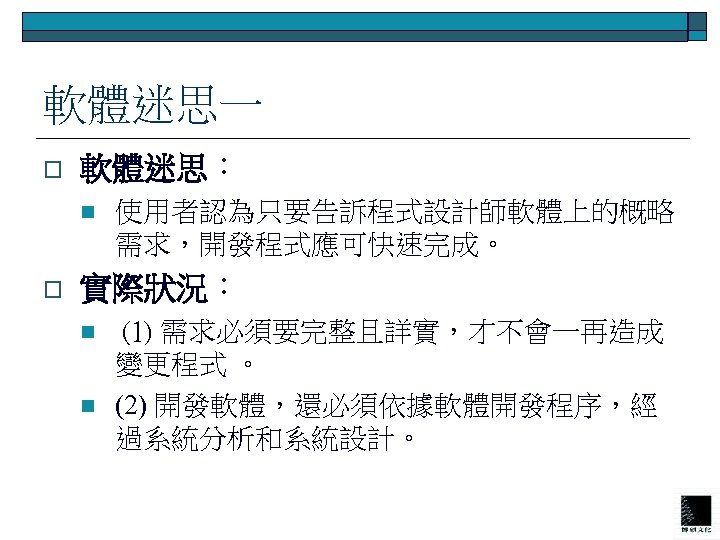

軟體迷思一 o 軟體迷思： n o 使用者認為只要告訴程式設計師軟體上的概略 需求，開發程式應可快速完成。 實際狀況： n n (1) 需求必須要完整且詳實，才不會一再造成 變更程式 。 (2) 開發軟體，還必須依據軟體開發程序，經 過系統分析和系統設計。

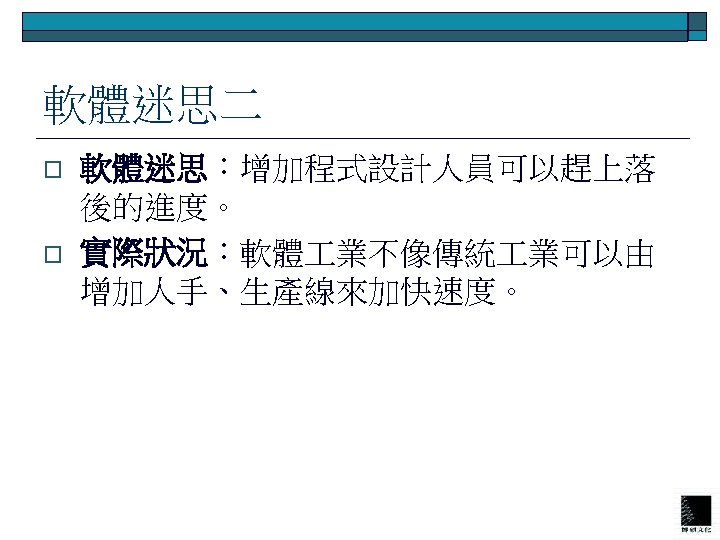

軟體迷思二 o o 軟體迷思：增加程式設計人員可以趕上落 後的進度。 實際狀況：軟體 業不像傳統 業可以由 增加人手、生產線來加快速度。

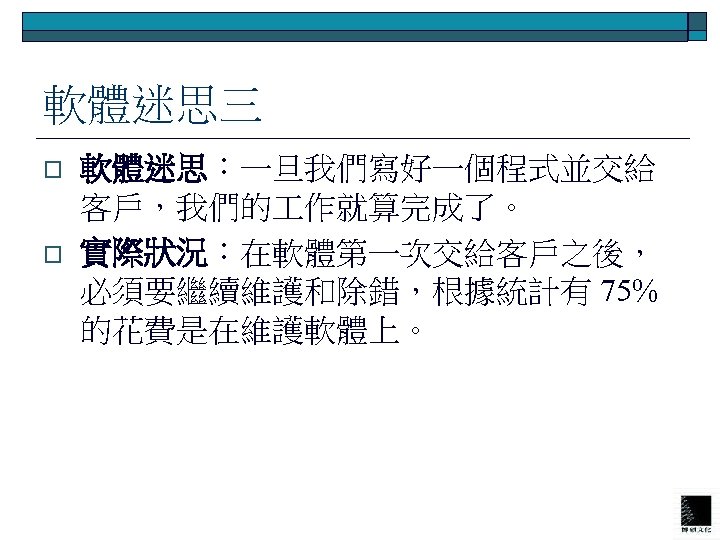

軟體迷思三 o o 軟體迷思：一旦我們寫好一個程式並交給 客戶，我們的 作就算完成了。 實際狀況：在軟體第一次交給客戶之後， 必須要繼續維護和除錯，根據統計有 75% 的花費是在維護軟體上。

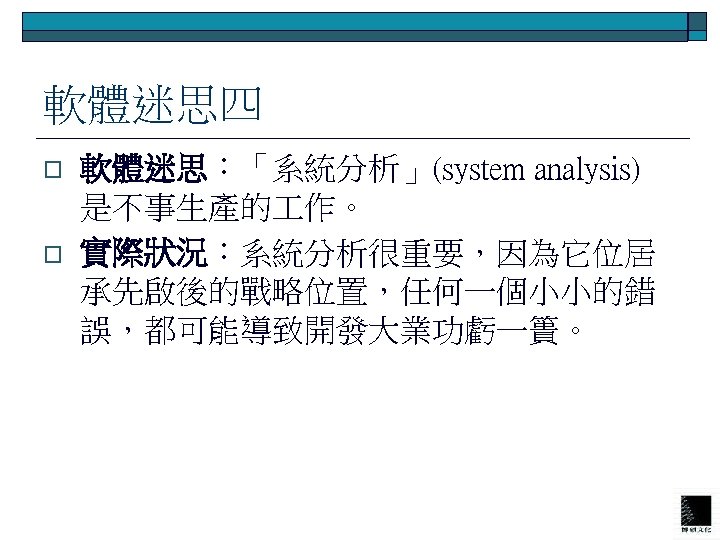

軟體迷思四 o o 軟體迷思：「系統分析」(system analysis) 是不事生產的 作。 實際狀況：系統分析很重要，因為它位居 承先啟後的戰略位置，任何一個小小的錯 誤，都可能導致開發大業功虧一簣。

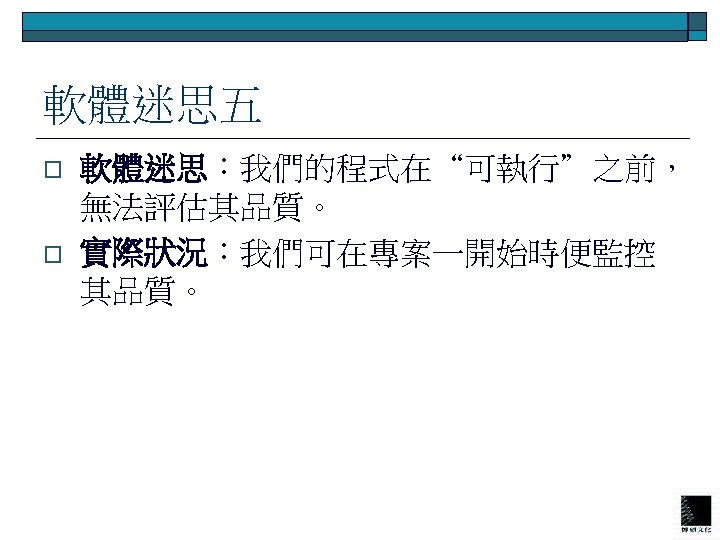

軟體迷思五 o o 軟體迷思：我們的程式在“可執行”之前， 無法評估其品質。 實際狀況：我們可在專案一開始時便監控 其品質。

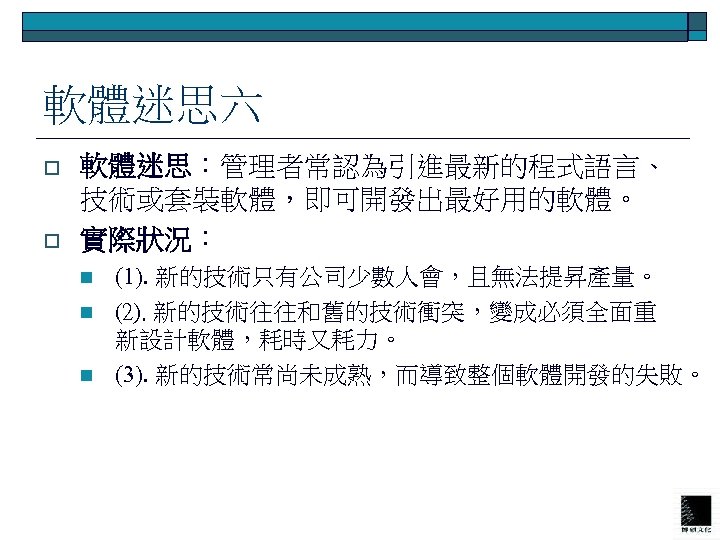

軟體迷思六 o o 軟體迷思：管理者常認為引進最新的程式語言、 技術或套裝軟體，即可開發出最好用的軟體。 實際狀況： n n n (1). 新的技術只有公司少數人會，且無法提昇產量。 (2). 新的技術往往和舊的技術衝突，變成必須全面重 新設計軟體，耗時又耗力。 (3). 新的技術常尚未成熟，而導致整個軟體開發的失敗。
軟體迷思七 o o 軟體迷思：書架上這麼多有關軟體開發、 規範的書籍，這樣應該能提供我的員 所 需來生產優質軟體。 實際狀況： n n n (1) 員 真的有遵循規範做事嗎? (2) 應該選用那一種規範。 (3) 規範合適這家公司嗎?

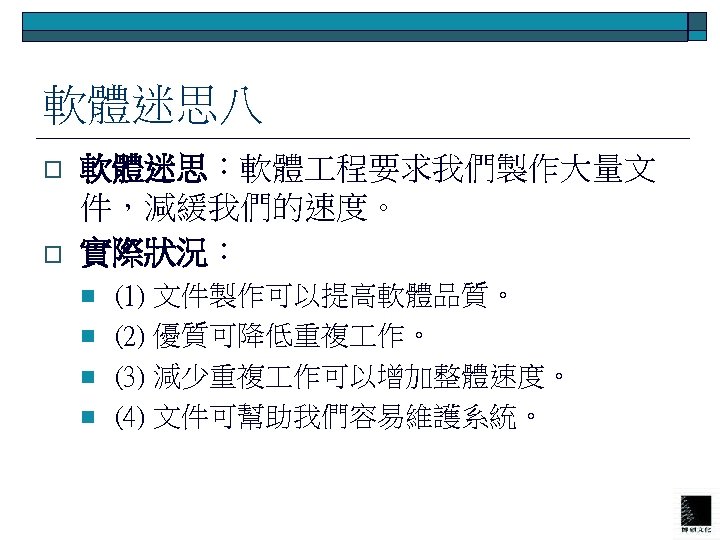

軟體迷思八 o o 軟體迷思：軟體 程要求我們製作大量文 件，減緩我們的速度。 實際狀況： n n (1) 文件製作可以提高軟體品質。 (2) 優質可降低重複 作。 (3) 減少重複 作可以增加整體速度。 (4) 文件可幫助我們容易維護系統。

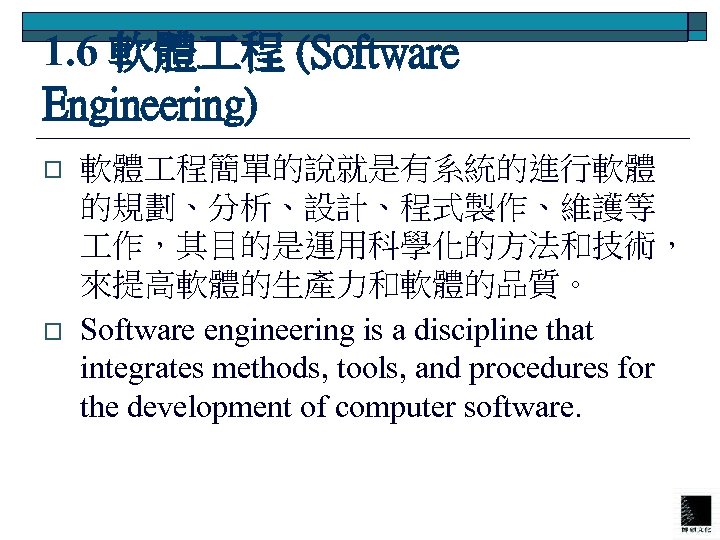

1. 6 軟體 程 (Software Engineering) o o 軟體 程簡單的說就是有系統的進行軟體 的規劃、分析、設計、程式製作、維護等 作，其目的是運用科學化的方法和技術， 來提高軟體的生產力和軟體的品質。 Software engineering is a discipline that integrates methods, tools, and procedures for the development of computer software.

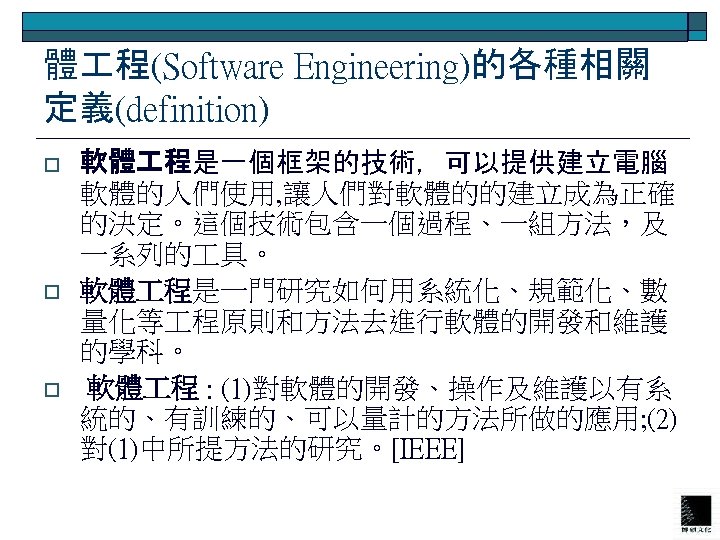

體 程(Software Engineering)的各種相關 定義(definition) o o o 軟體 程是一個框架的技術，可以提供建立電腦 軟體的人們使用, 讓人們對軟體的的建立成為正確 的決定。這個技術包含一個過程、一組方法，及 一系列的 具。 軟體 程是一門研究如何用系統化、規範化、數 量化等 程原則和方法去進行軟體的開發和維護 的學科。 軟體 程 : (1)對軟體的開發、操作及維護以有系 統的、有訓練的、可以量計的方法所做的應用; (2) 對(1)中所提方法的研究。[IEEE]

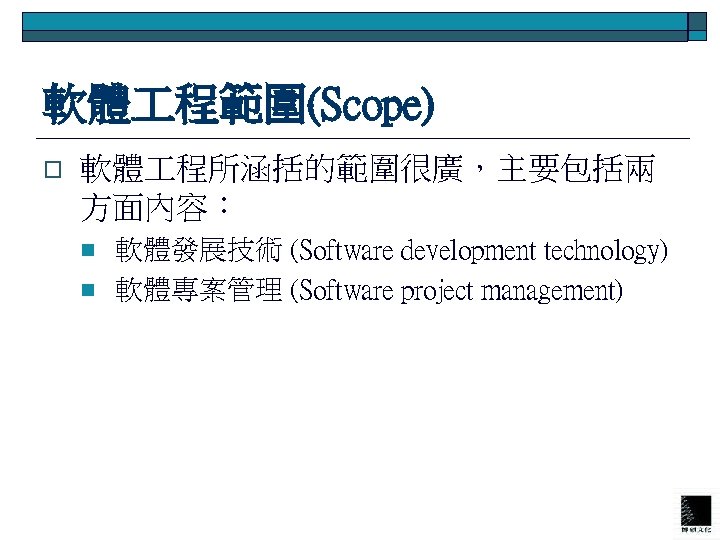

軟體 程範圍(Scope) o 軟體 程所涵括的範圍很廣，主要包括兩 方面內容： n n 軟體發展技術 (Software development technology) 軟體專案管理 (Software project management)
1. 7 物件導向技術 (Object-oriented technology, OOT) o 具有封裝(encapsulation)、繼承(inheritance)和多型 (polymorphism)特性的物件導向技術，提供系統發 展人員在不增加複雜度的情況下擴大系統的方法， 最適合用來發展強調再用的軟體系統。 n n n Object-Oriented Analysis (OOA) Object-Oriented Design (OOD) Object-Oriented Programming (OOP)

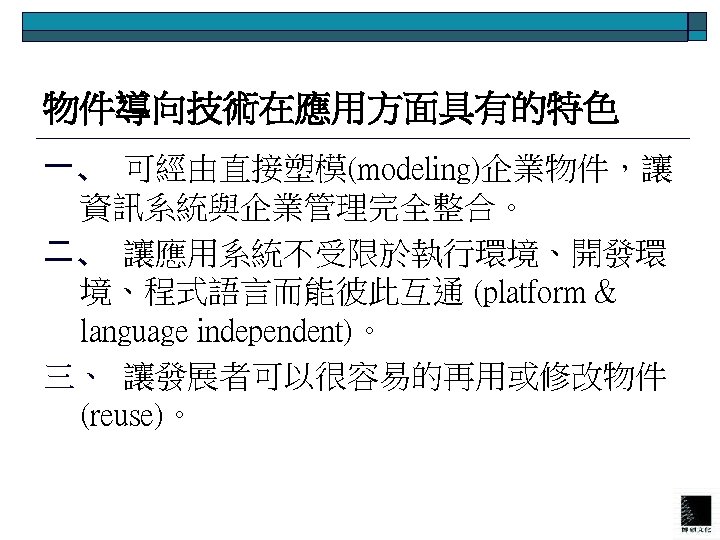

物件導向技術在應用方面具有的特色 一、 可經由直接塑模(modeling)企業物件，讓 資訊系統與企業管理完全整合。 二、 讓應用系統不受限於執行環境、開發環 境、程式語言而能彼此互通 (platform & language independent)。 三、 讓發展者可以很容易的再用或修改物件 (reuse)。

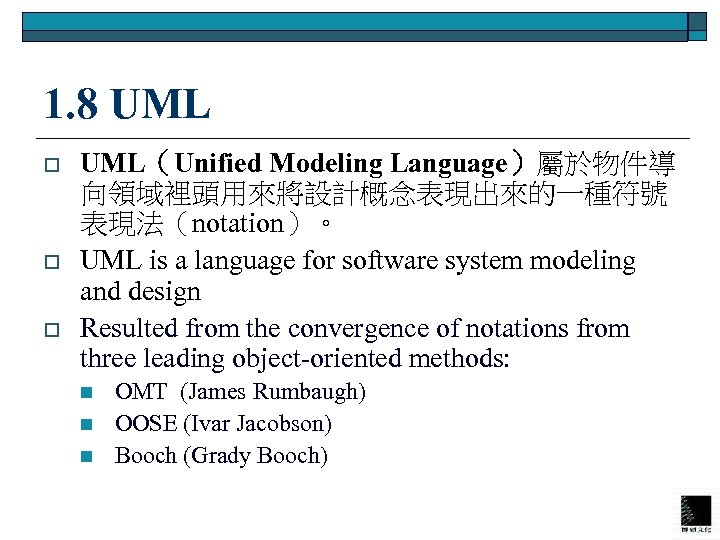

1. 8 UML o o o UML（Unified Modeling Language）屬於物件導 向領域裡頭用來將設計概念表現出來的一種符號 表現法（notation）。 UML is a language for software system modeling and design Resulted from the convergence of notations from three leading object-oriented methods: n n n OMT (James Rumbaugh) OOSE (Ivar Jacobson) Booch (Grady Booch)

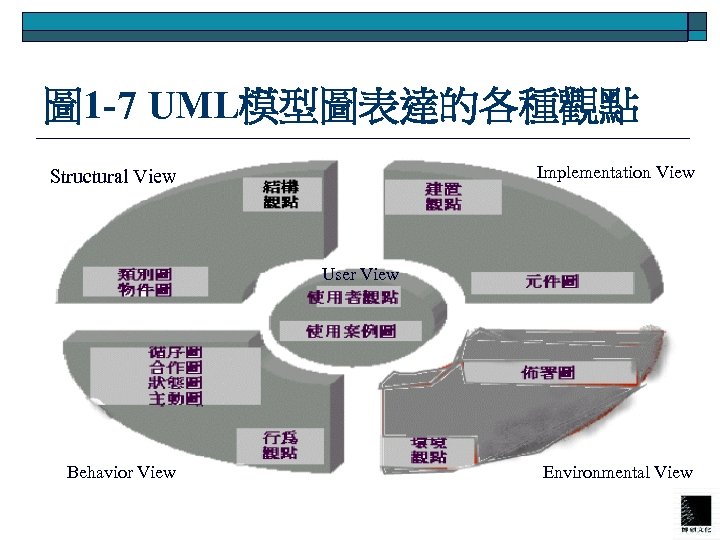

圖 1 -7 UML模型圖表達的各種觀點 Implementation View Structural View User View Behavior View Environmental View

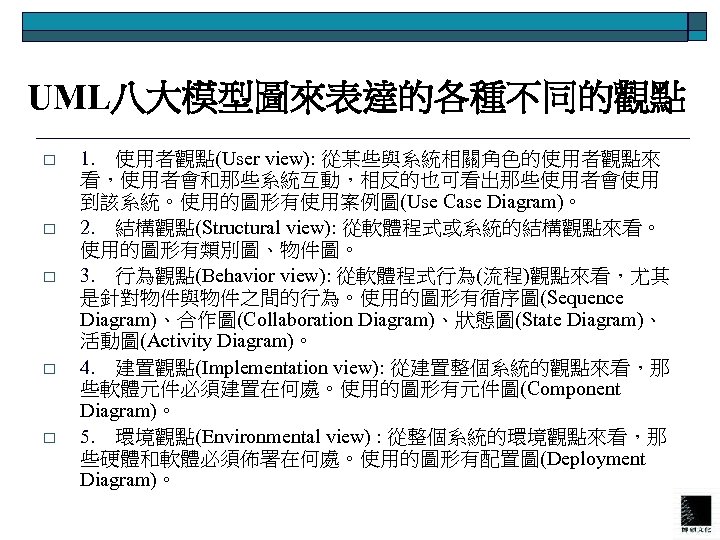

UML八大模型圖來表達的各種不同的觀點 o o o 1. 使用者觀點(User view): 從某些與系統相關角色的使用者觀點來 看，使用者會和那些系統互動，相反的也可看出那些使用者會使用 到該系統。使用的圖形有使用案例圖(Use Case Diagram)。 2. 結構觀點(Structural view): 從軟體程式或系統的結構觀點來看。 使用的圖形有類別圖、物件圖。 3. 行為觀點(Behavior view): 從軟體程式行為(流程)觀點來看，尤其 是針對物件與物件之間的行為。使用的圖形有循序圖(Sequence Diagram)、合作圖(Collaboration Diagram)、狀態圖(State Diagram)、 活動圖(Activity Diagram)。 4. 建置觀點(Implementation view): 從建置整個系統的觀點來看，那 些軟體元件必須建置在何處。使用的圖形有元件圖(Component Diagram)。 5. 環境觀點(Environmental view) : 從整個系統的環境觀點來看，那 些硬體和軟體必須佈署在何處。使用的圖形有配置圖(Deployment Diagram)。

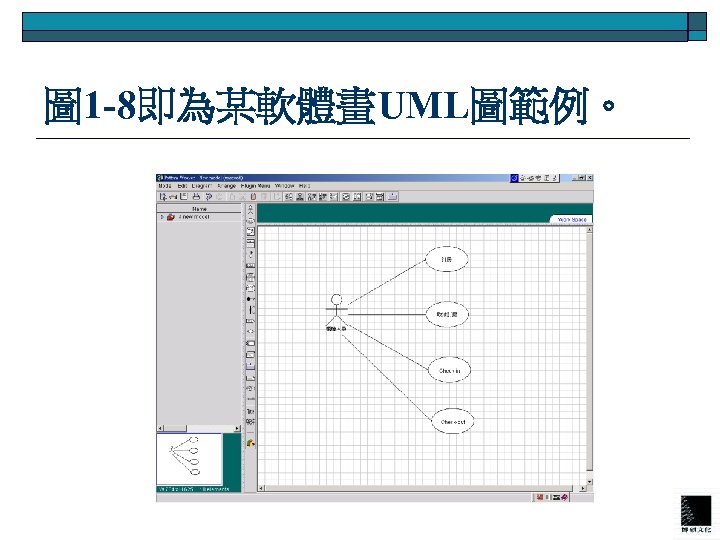

圖 1 -8即為某軟體畫UML圖範例。

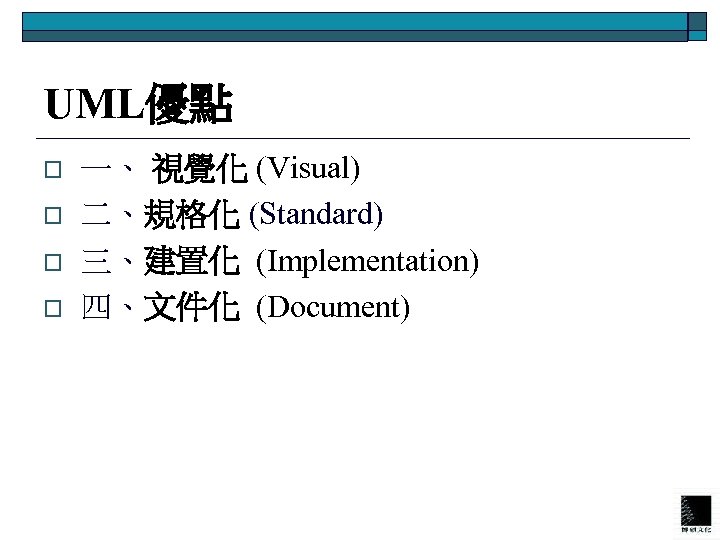

UML優點 o o 一、 視覺化 (Visual) 二、規格化 (Standard) 三、建置化 (Implementation) 四、文件化 (Document)
1. 9 物件導向的開發程序 (Object-Oriented Development Process) o Software process (軟體開發程序) is a framework (架構) for the tasks that are required to build high-quality software. o Software process provides a roadmap (a series of steps) that helps you produce timely and high-quality result.

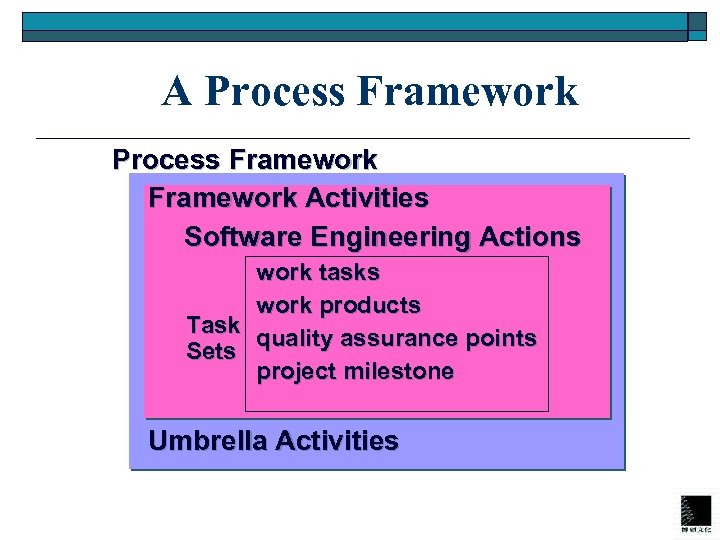

A Process Framework Activities Software Engineering Actions work tasks work products Task quality assurance points Sets project milestone Umbrella Activities

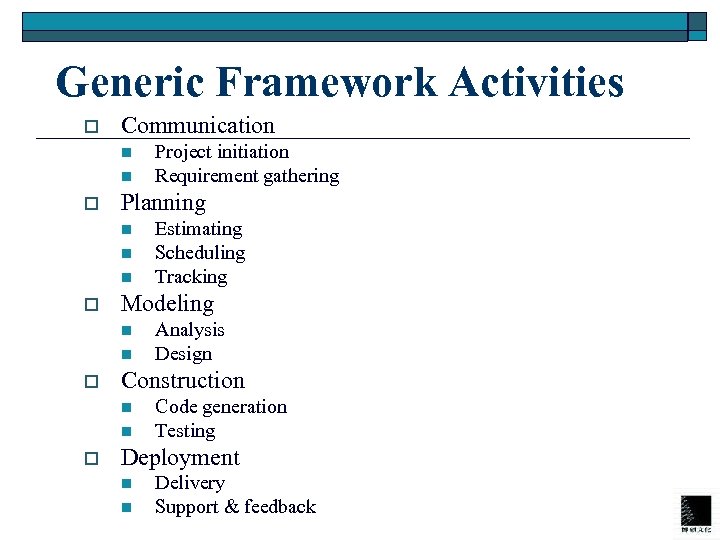

Generic Framework Activities o Communication n n o Planning n n n o n Analysis Design Construction n n o Estimating Scheduling Tracking Modeling n o Project initiation Requirement gathering Code generation Testing Deployment n n Delivery Support & feedback

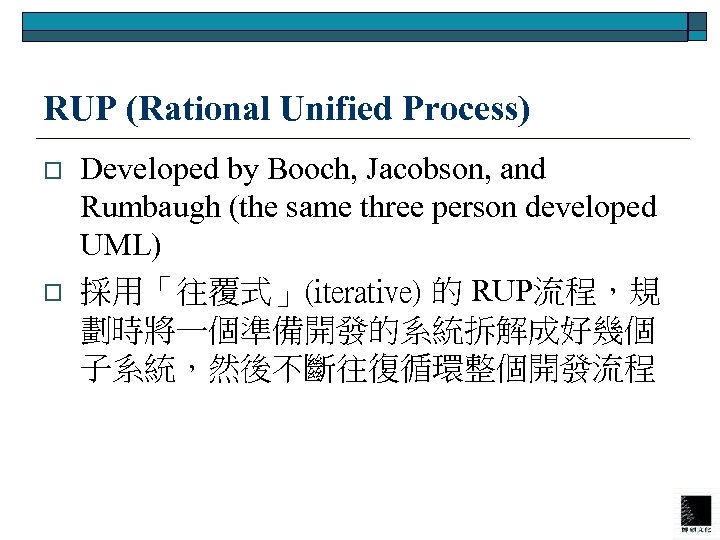

RUP (Rational Unified Process) o o Developed by Booch, Jacobson, and Rumbaugh (the same three person developed UML) 採用「往覆式」(iterative) 的 RUP流程，規 劃時將一個準備開發的系統拆解成好幾個 子系統，然後不斷往復循環整個開發流程

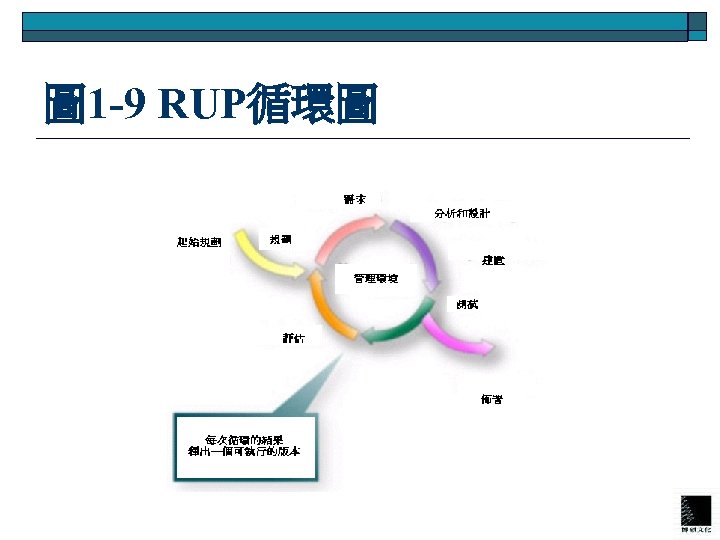

圖 1 -9 RUP循環圖

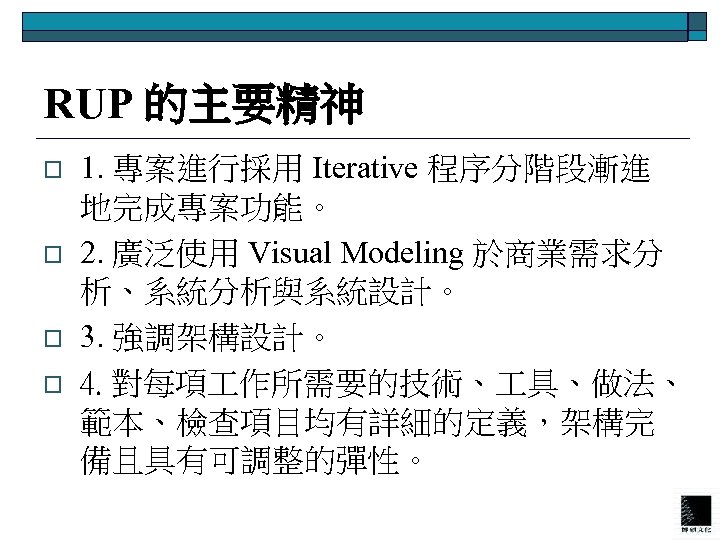

RUP 的主要精神 o o 1. 專案進行採用 Iterative 程序分階段漸進 地完成專案功能。 2. 廣泛使用 Visual Modeling 於商業需求分 析、系統分析與系統設計。 3. 強調架構設計。 4. 對每項 作所需要的技術、 具、做法、 範本、檢查項目均有詳細的定義，架構完 備且具有可調整的彈性。

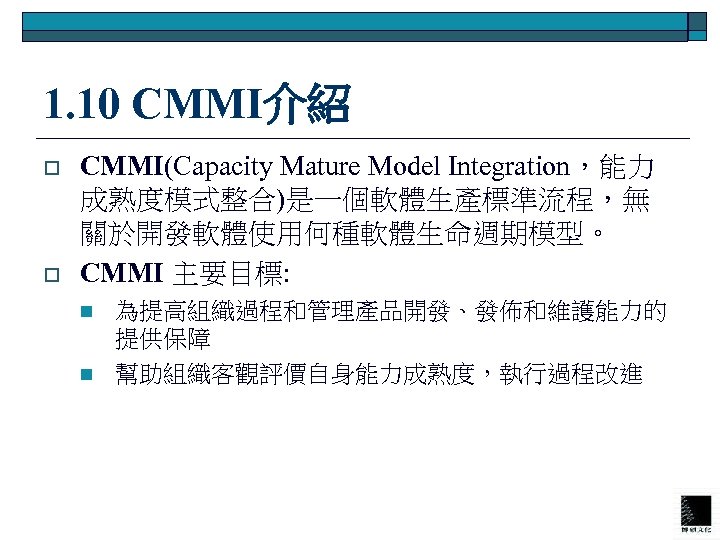

1. 10 CMMI介紹 o o CMMI(Capacity Mature Model Integration，能力 成熟度模式整合)是一個軟體生產標準流程，無 關於開發軟體使用何種軟體生命週期模型。 CMMI 主要目標: n n 為提高組織過程和管理產品開發、發佈和維護能力的 提供保障 幫助組織客觀評價自身能力成熟度，執行過程改進

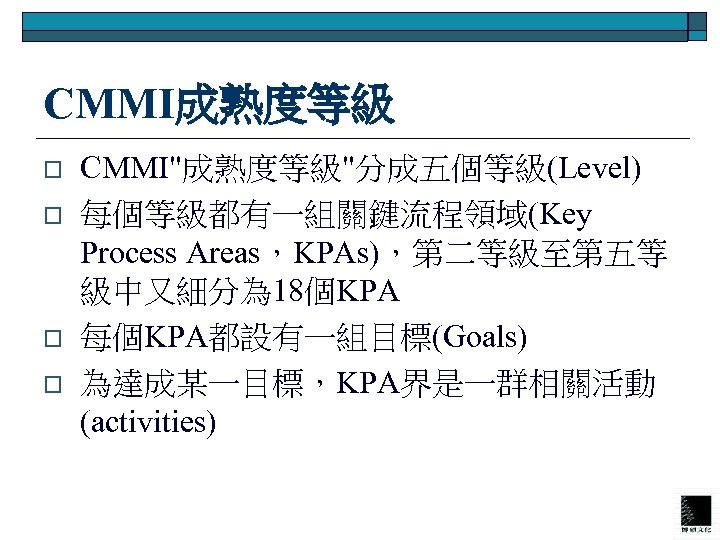

CMMI成熟度等級 o o CMMI"成熟度等級"分成五個等級(Level) 每個等級都有一組關鍵流程領域(Key Process Areas，KPAs)，第二等級至第五等 級中又細分為 18個KPA 每個KPA都設有一組目標(Goals) 為達成某一目標，KPA界是一群相關活動 (activities)

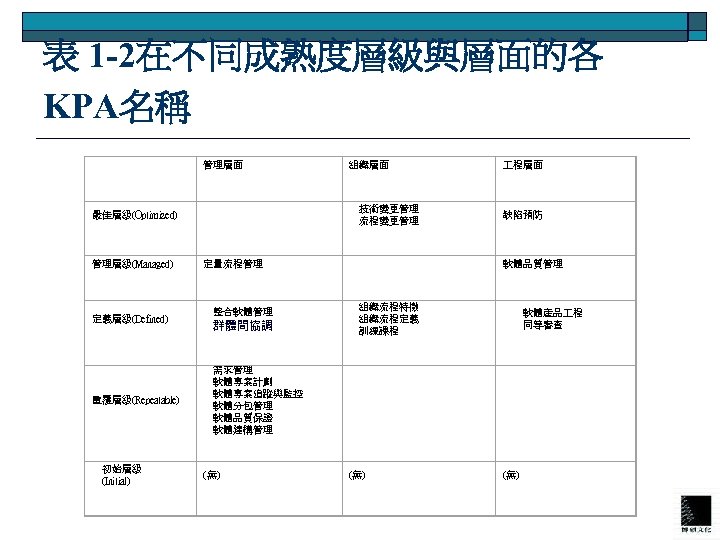

表 1 -2在不同成熟度層級與層面的各 KPA名稱 管理層面 技術變更管理 流程變更管理 最佳層級(Optimized) 管理層級(Managed) 定義層級(Defined) 重覆層級(Repeatable) 初始層級 (Initial) 組織層面 定量流程管理 整合軟體管理 群體間協調 程層面 缺陷預防 軟體品質管理 組織流程特徵 組織流程定義 訓練課程 軟體產品 程 同等審查 需求管理 軟體專案計劃 軟體專案追蹤與監控 軟體分包管理 軟體品質保證 軟體建構管理 (無) (無)
圖 1 -10 CMMI識別標誌 (Logo)

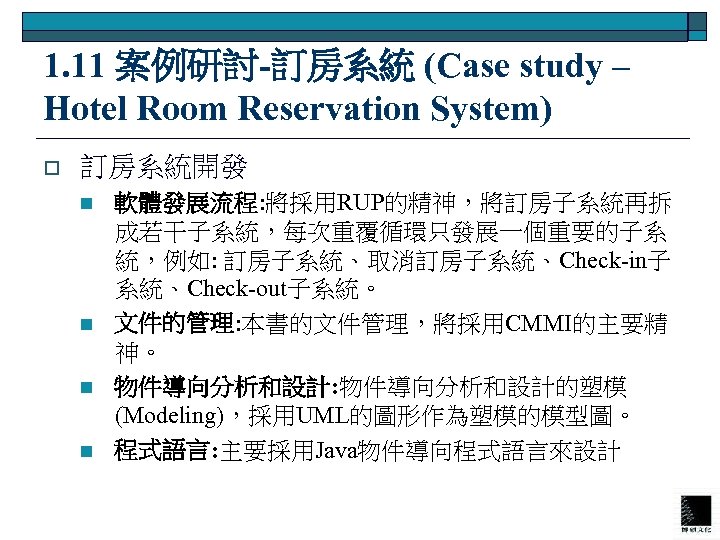

1. 11 案例研討-訂房系統 (Case study – Hotel Room Reservation System) o 訂房系統開發 n n 軟體發展流程: 將採用RUP的精神，將訂房子系統再拆 成若干子系統，每次重覆循環只發展一個重要的子系 統，例如: 訂房子系統、取消訂房子系統、Check-in子 系統、Check-out子系統。 文件的管理: 本書的文件管理，將採用CMMI的主要精 神。 物件導向分析和設計: 物件導向分析和設計的塑模 (Modeling)，採用UML的圖形作為塑模的模型圖。 程式語言: 主要採用Java物件導向程式語言來設計
1. 12 總結 (Conclusion) o 軟體 程是一個整合過程(process)、方法 (method)及 具(tools)的訓練，用以開發電 腦軟體, 確保軟體能順利正確的完成。
